Ürün Tipi	Ankastre Çok Fonksiyonlu Fırın
Marka	TEKA
Model	HX-760
Pişirme Fonksiyonları	Konvansiyonel, Konvansiyonel + Türbin, Izgara, MaxiIzgara, MaxiIzgara + Türbin, Turbo, Pizza, Alt Isıtıcı, Izgara + Alt Isıtıcı, Çözündürme
Kontrol Tipi	Dokunmatik (Touch-Control) Elektronik Saatli
Ekran	LED Dijital Saat
Zamanlayıcı	Evet, programlanabilir (süre, pişirme bitişi, uyarı)
Hızlı Ön Isıtma	Evet
Çocuk Kilidi	Evet, kumanda kilidi
Otomatik Kapanma	Evet, programlanabilir
İç Aydınlatma	Evet, fonksiyonlar sırasında lamba yanar
Temizlik	Piroliz mi? Belirtilmemiş, manuel temizlik önerilir
Elektrik Beslemesi	230 V / 50 Hz (standart tahmin)
Toplam Güç	Yaklaşık 3 kW (tahmin)
Boyutlar (G x Y x D)	Yaklaşık 595 x 595 x 550 mm (standart ankastre)
Net Ağırlık	Yaklaşık 35 kg (tahmin)
Verilen Aksesuarlar	Izgara, fırın tepsisi, damlama tepsisi, çıkarılabilir tutacak, krom destek + teleskopik kılavuz
Kapı	Büyük boy iç cam, temizlik için çıkarılabilir
Izgara Direnci	Evet, MaxiIzgara fonksiyonu ile
Soğutma Türbini	Evet, soğutma havası çıkışı
Onarılabilirlik	TEKA satış sonrası servisinden yedek parçalar temin edilebilir

Sık sorulan sorular - HX-760 - INSTALATION MANUAL TEKA

Elektronik saatin saatini nasıl ayarlarım?

Bağlantı sırasında saat 12:00'de yanıp söner. + ve - sembollerine aynı anda basın, saat yanıp sönene kadar bekleyin, ardından + veya - ile ayarlayın.

Hızlı ön ısıtmayı nasıl kullanırım?

Bir fonksiyon ve sıcaklık seçin, ardından hızlı ön ısıtma sembolüne basın. Fırın daha hızlı ısınır; sembol sönene kadar fırına koymayın.

Çocuk kilidi nasıl etkinleştirilir?

- ve + sembollerine aynı anda basın. Uzun bir bip sesi duyulur ve ekranda bir ışık noktası hareket eder. Devre dışı bırakmak için -, + ve ^ tuşlarına aynı anda basın.

Pişirme süresini nasıl programlarım?

⏲ sembolüne basın, + veya - ile süreyi ayarlayın, onaylayın. Bir fonksiyon ve sıcaklık seçin. Fırın süre sonunda otomatik olarak kapanır.

Pişirme bitişini nasıl programlarım?

→ sembolüne basın, + veya - ile bitiş saatini ayarlayın, onaylayın. Fonksiyon ve sıcaklık seçin. Fırın seçilen saatte kapanır.

Saat dokunmaya yanıt vermezse ne yapmalıyım?

Fırını birkaç saniyeliğine fişten çekin ve tekrar takın. Dokunmatik sensörler otomatik olarak yeniden kalibre edilir. Camın temiz olduğundan emin olun.

Bu fırında yiyecekleri nasıl çözdürürüm?

Seçiciyi Çözündürme konumuna çevirin. Sıcaklık seçici ile L0 (düşük sıcaklık) veya HI (yüksek) seviyesini seçin. Bir süre programlayabilirsiniz. Yiyecekleri ambalajsız olarak damlama tepsisine yerleştirin.

Hangi aksesuarlar veriliyor?

Izgara, fırın tepsisi, damlama tepsisi (kızartmalar için tepsi), çıkarılabilir tutacak, teleskopik kılavuzlu krom destek.

Fırın kapağı nasıl temizlenir?

İç cam çıkarılabilir. Nazikçe çıkarın ve yumuşak bir bezle aşındırıcı olmayan bir ürünle yıkayın. Tekrar takmadan önce kurulayın.

Elektrik kesintisi durumunda ne yapmalıyım?

Saat programlaması iptal olur. Ekranda yanıp sönen 12:00 görünür. Saati güncelleyin ve gerekliyse fonksiyonları yeniden programlayın.

KULLANIM KILAVUZU HX-760 - INSTALATION MANUAL TEKA

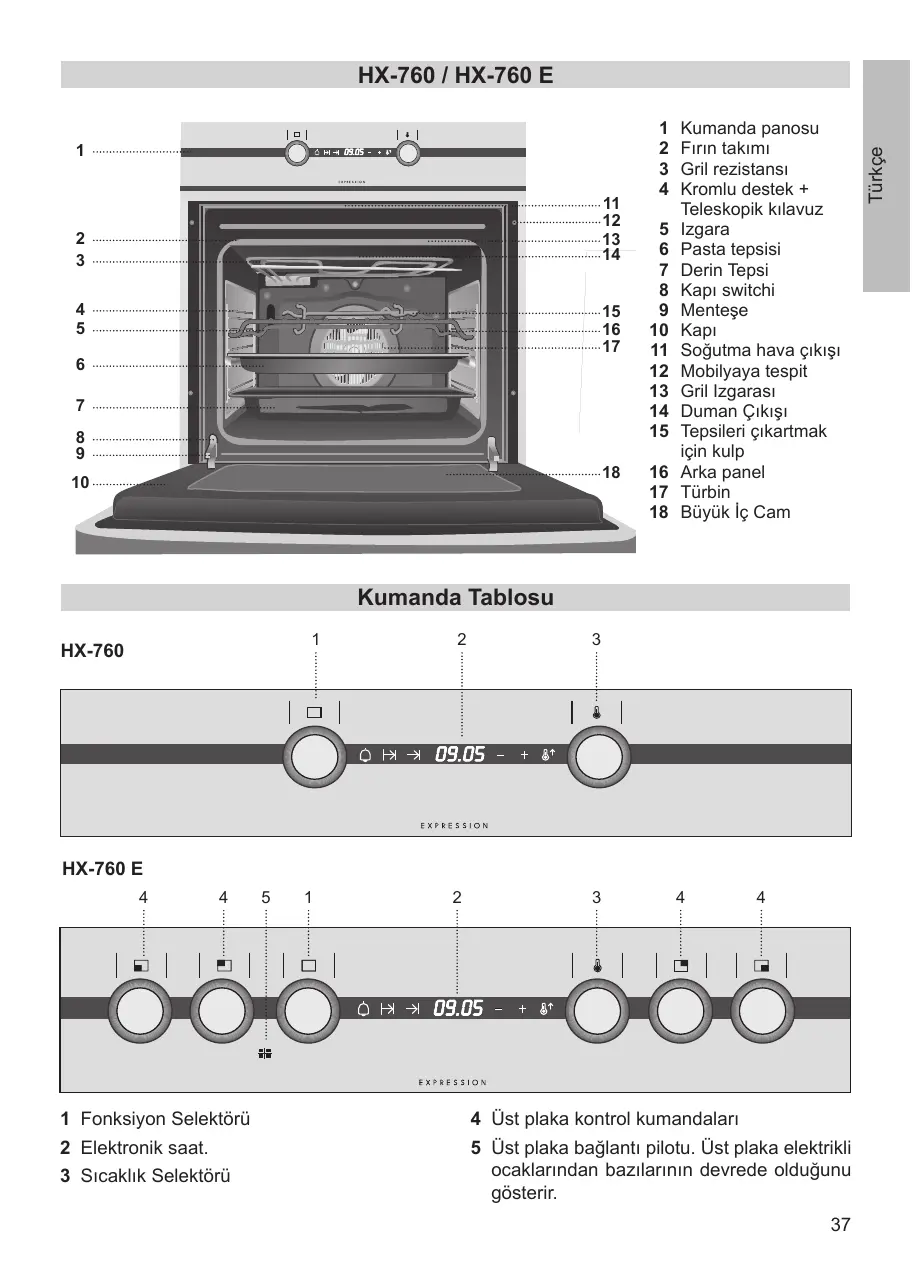

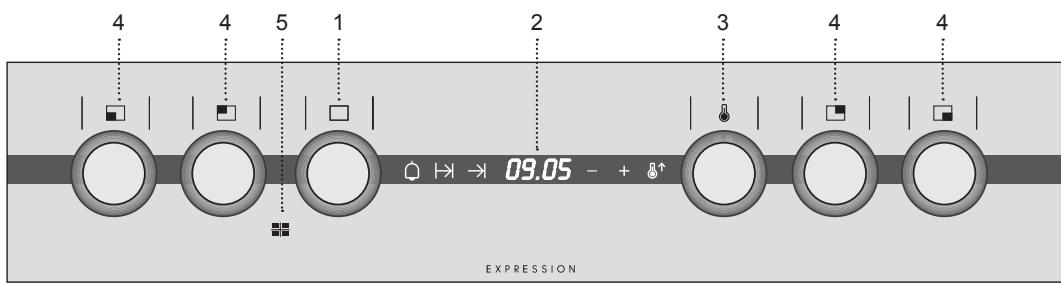

1 Fonksiyon Selektörü 2 Elektronik saat. 3 Sıcaklık Selektörü

4 Üst plaka kontrol kumandaları 5 Üst plaka bağlantı pilotu. Üst plaka elektrikli ocaklarından bazılarının devrede olduğunu gösterir.

Fırının devreden çıkarılması

Konvansiyonel

Süngerimsi bir yapı elde etmek için alınan sıcaklığın eşit olması gereken bisküvi ve keklerde kullanılır.

Türbinli konvansiyonel

Kızartmalar ve tatlılar için uygundur. Fan, sıcaklığı fırın içinde eşit olarak dağıtmak suretiyle pişirme sıcaklığını ve süresini azaltır.

Gril

Közleme yüzey kızartma. Yemeğin içini etkilemeksizin dış tarafının kızarmasına imkan sağlar. Biftek, pirzola, balık ve kızartmalar için uygundur.

MaxiGrill

Grile oranla daha büyük yüzeylerin fırında kızartılmasına ve daha yüksek bir kızartma gücü ile yiyeceğin daha hızlı bir şekilde graten edilmesine imkan sağlar.

Türbinli Maxi Grill

Yüzeyini kızartmanın yanında yiyeceğin de eşit bir şekilde kızarmasına imkan sağlar. Izgara etler için idealdir. Kuş, av hayvanları gibi büyük hacimli parçalar için uygundur... Etin fırın ızgarasının üzerine ve yağ veya sosun akması için de tepsinin de alt tarafa konması tavsiye olunur.

Dikkat

Gril, MaxiGrill veya Türbinli MaxiGrill fonksiyonu kullanımı esnasında kapağın kapalı olması gerekir.

Turbo

Türbin, fırının arka tarafında bulunan bir rezistanstan gelen sıcaklığı dağıtmaktadır. Isının eşit bir şekilde dağıtılması aynı anda her 2 katta da pişirme yapılmasına imkan sağlar.

Pizza

Pizza, börek ve kekler veya meyve dolgulu bisküviler pişirmek için uygundur.

Fırın tabanı

Sadece alt taraftan gelen sıcaklık. Yemekleri ısıtmak veya tatlı veya benzer hamurları kabartmak için uygundur.

Gril ve Fırın Tabanı

Kızartmalar içindir. Her boyda herhangi bir parça için kullanılabilir.

Donmuş gıda maddelerinin çözülmesi

Bu fonksiyon 2 seviyeli bir sıcak hava sistemi ile gerçekleştirilir. LO seviyesi balıklar, pasta ve ekmek HI seviyesi (daha yüksek fırın içi sıcaklığı) genel olarak etler için.

Not

Lamba, bütün pişirme fonksiyonlarında yanar durumda kalır.

1 Çözdürme fonksiyonunu seçmek için fonksiyon seçme düğmesini döndürün. 2 Bu sırada ekranda LO ibaresini göreceksiniz. 3 Daha yüksek fırın içi sıcaklığı ile çözdürme yapmak isterseniz, sıcaklık ayar düğmesini saat ekranında HI ibaresi belirene kadar çevirin; sembolü aydınlanacaktır. 4 İsterseniz, elektronik saatin fonksiyonları vasıtası ile çözdürme işleminin süresini programlayabilirsiniz. 5 Çözdürme işlemi sona erdiğinde fırın düğmelerini konumuna getirin.

Gıda maddelerinin çözdürülmesi işleminde şu hususların dikkate alınması gereklidir:

• Ambalajsız gıda maddelerinin fırının tepsisi veya bir kabın üzerine konulması gerekmektedir.
• Büyük et veya balık parçalarının çözündürülmesi için bunların ızgaranın üzerine konması ve akacak sıvıları toplamak için altına bir tepsi yerleştirilmesi gereklidir.
• Et ve balıkların pişirilmesi için tamamen çözündürülmesine gerek yoktur. Çeşnilerin ilave edilmesi için yüzeylerinin yumuşaması yeterlidir.
• Gıda maddeleri her zaman çözündürüldükten sonra pişirilmelidir.
• Çözündürülmüş gıda maddesini tekrar dondurmayın.

Çözündürme süreleri ve seçilecek seviye için aşağıdaki tabloyu inceleyin:

GIDA MADDESİ	LO SEVIYESİ		HI SEVIYESİ
	AğIRLIK	SÜRE	AğIRLIK	SÜRE
Ekmek	1/2 Kg	40 dk
Kek	1/2 Kg	30 dk
Balık	1/2 Kg	40 dk
Balık	1 Kg	50 dk
Tavuk			1 Kg	75 dk
Tavuk			1,5 Kg	90 dk
Pirzola			1/2 Kg	40 dk
Kiyma			1/2 Kg	60 dk
Kiyma			1 Kg	120 dk

Tabloda gösterilen süreler oryantasyon amacı ile verilmiştir; ancak çözündürme süresi çevre sıcaklığına, gıda maddesinin ağırlığına ve dondurulma derecesine bağlıdır.

Dikkat

Elektronik saatiniz Touch-Control sistemi ile donatılmıştır. Bu saati kullanmak için parmağınız ile camdaki sembollere dokunmanız yeterlidir.

Touch-Control sisteminin hassasiyeti sürekli olarak ortam şartlarına göre ayarlanmaktadır. Fırının şebekeye elektrik bağlantısı yapıldığında ön kumanda paneli camının temiz olmasına ve etrafında herhangi bir engel olmamasına dikkat edin.

Parmağınızla dokunduğunuzda saat doğru bir şekilde cevap vermez ise fırının fişinin çekilmesi ve birkaç saniye sonra yeniden takılması gereklidir. Bu şekilde sensörler otomatik olarak düzelecek ve parmağınız ile dokunduğunuzda reaksiyon vereceklerdir.

Elektronik Saatin Ayarlanması

Fırınızı fişe taktığınızda, saat ekranında 12:00 ibaresinin yanıp sönmeye başladığını, + ve - işaretlerinin aydınlandığını göreceksiniz. Cam üzerindeki + veya - işaretlerine dokunmak sureti ile saati ayarlayacaksınız; bundan sonra seçilen saatin teyidi olarak 2 bip sesi duyacaksınız.

Saati değiştirmek isterseniz, doğru zaman ekranda yanıp sönmeye başlayana kadar + veya - işaretlerine dokunmanız gerekir. Daha sonra camdaki + veya - işaretlerine dokunmak sureti ile saati değiştirebilirsiniz. Sonunda, gerçekleştirilen değişikliğin teyidi anlamında 2 bip sesi duyacaksınız.

Manuel Çalıştırma

Saat ayarlandıktan sonra, fırınınız pişirme için hazırdır. Fırın düğmelerini bastırıp döndürmek sureti ile bir sıcaklık ve pişirme fonksiyonu seçin.

Pişirme esnasında 4° sembolü aydınlanacak ve bu esnada fırın gıda maddesine ısı veriyor olacaktır.

Fırını kapatmak için, düğmeleri [konumuna getirin ve daha sonra düğmelere basın, düğmeler kapanacaktır.

Elektronik Saatin Fonksiyonları

Hızlı ön ısıtma: Fırın soğuk iken ısınmanın hızlandırılmasına imkan sağlar.

Uyarı cihazı: Fırının ısı üretmesine gerek bulunmayan süre içinde akustik bir sinyal oluşturur.

Pişirme süresi: Seçilen süre boyunca pişirme yapılmasına imkan sağlar, bu süre dolduğunda fırın otomatik olarak devreden çıkacaktır.

Pişirmenin sona ereceği saat: Belirli bir saate kadar pişirme yapılmasına imkan sağlar, bu süre dolduğunda fırın otomatik olarak devreden çıkacaktır.

Pişirme Süresi ve Pişirme Sonu: Pişirme süresi ve sona erme saatinin programlanmasına imkan sağlar. Bu fonksiyon ile gerekli zamanda seçilen süre boyunca (Süre) pişirme yapmak için fırın otomatik olarak çalışmaya başlar ve belirttiğimiz saatte otomatik bir şekilde pişirmeye son verir (Pişirme Sonu).

Çocuk emniyeti fonksiyonu. Bu fonksiyon, küçük çocukların fırını karıştırmalarını engellemek için fırını bloke etmektedir.

Hızlı ön ısıtma

1. Bir sıcaklık seviyesi ve pişirme fonksiyonu seçin. 2. Ekranda O+ sembolüne dokunun, bu durumda bu sembol yanıp sönmeye başlayacak ve ön ısıtma başlayacaktır. Fırın seçilen sıcaklığa ulaştığında O+ sembolü sönecektir.

Herhangi bir anda yeniden 4° sembolüne dokunursanız ön ısıtma fonksiyonu sona erecektir.

Önemli

Gıda maddelerinin sadece hızlı ısıtma işlemi sona erdikten ve sembol söndükten sonra fırına yerleştirilmesini tavsiye ediyoruz.

Uyarı cihazının programlanması

1 Camdaki sembolüne dokunun, bu durumda bu sembol yanıp sönmeye başlayacaktır. Ekranda 00:00 ibaresini göreceksiniz; + ve - işaretleri aydınlanacaktır. 2 + veya - düğmelerine basmak sureti ile saatin uyarıda bulunmasını istediğiniz süreyi seçin. 3 Daha sonra 2 bip sesi çıkacak, sembolü yanıp sönmeye başlayacak ve ekranda saatin uyarıda bulunmasına kalan süre belirecektir. 4 Programlanan süre geçtikten sonra bir akustik sinyal duyulacaktır. 5 Akustik sinyali durdurmak için herhangi bir sembole dokunun, bu noktada sembolü sönecektir.

Her an Ⓒ sembolüne ve daha sonra aydınlanacak olan + veya - sembollerine dokunup süreyi ayarlayabilirsiniz. Sonunda, gerçekleştirilen değişikliğin teyidi anlamında 2 bip sesi duyacaksınız.

Pişirme Süresinin Programlanması

1 Camdaki sembolüne dokunun, bu durumda bu sembol yanıp sönmeye başlayacaktır. Ekranda 00:00 ibaresini göreceksiniz; + ve - işaretleri aydınlanacaktır. 2 + veya - sembollerine dokunmak sureti ile pişirme süresini seçin. 3 Daha sonra 2 bip sesi çıkacak, sembolü yanıp sönmeye başlayacak ve ekranda fırının otomatik olarak kapanması için kalan süre belirecektir. 4 Bir ısı ve pişirme fonksiyonu seçin. 5 Pişirme süresi geçtikten sonra, fırın devre dışı kalacak ve akustik bir sinyal duyulacaktır.

6 Akustik sinyali sona erdirmek için herhangi bir sembole dokunun; bu durumda fırınınız yeniden çalışmaya başlayacaktır. 7 Fırını kapatmak için düğmeleri konumuna getirin.

Her an sembolüne ve daha sonra aydınlanacak olan + veya - sembollerine dokunup seçilen süreyi değiştirebilirsiniz. Sonunda, gerçekleştirilen değişikliğin teyidi anlamında 2 bip sesi duyacaksınız.

Pişirmenin Sona Ereceği Saatin Programlanması

1 Camdaki → sembolüne dokunun, bu durumda bu sembol yanıp sönmeye başlayacaktır. Ekranda saati göreceksiniz ve + ve - işaretleri aydınlanacaktır. 2 + veya - sembollerine dokunmak sureti ile pişirmenin sona ereceği zamanı seçin. 3 Daha sonra 2 bip sesi duyulacak, saat ekranda belirecek ve → sembolü aydınlanmış olarak kalacak ve bu şekilde fırınınızın otomatik olarak kapatılacağını belirtecektir. 4 Bir ısı ve pişirme fonksiyonu seçin. 5 Seçilen süre geçtiğinde, fırın devreden çıkacak, bir akustik sinyal duyulacak ve → sembolü yanıp sönmeye başlayacaktır. 6 Akustik sinyali sona erdirmek için herhangi bir sembole dokunun; bu durumda fırınınız yeniden çalışmaya başlayacaktır. 7 Fırını kapatmak için düğmeleri konumuna getirin.

→ sembolüne dokunmak sureti ile istediğiniz zaman pişirmenin sona ereceği zamanı görüntüleyebilirsiniz. Bu durumda + veya - sembollerine dokunarak seçilen süreyi değiştirebilirsiniz. Sonunda, gerçekleştirilen değişikliğin teyidi anlamında 2 bip sesi duyacaksınız.

Bu fonksiyondan, fırınınız ile pişirme yaparken bile istifade edebilirsiniz. Bunun için 4. madde dışında belirtilen talimatları takip edin.

Pişirme Süresinin ve Pişirmenin Sona Ereceği Saatin Programlanması

1 Camdaki \nVdashsembolüne dokunun, bu durumda bu sembol yanıp sönmeye başlayacaktır. Ekranda 00:00 ibaresini göreceksiniz ve^+ve - işaretleri aydınlanacaktır. 2 + veya - sembollerine dokunmak sureti ile pişirme süresini ayarlayın. 3 Daha sonra 2 bip sesi çıkacak, Ṭ sembolü yanıp sönmeye başlayacak ve ekranda kalan süre belirecektir. 4 Camdaki → sembolüne dokunun, bu durumda bu sembol yanıp sönmeye başlayacaktır. Ekranda saati göreceksiniz ve + ve - işaretleri aydınlanacaktır. 5 + veya - sembollerine dokunmak sureti ile pişirmenin sona ereceği zamanı seçin. 6 Daha sonra 2 bip sesi duyulacak, saat belirecek ve\rightarrowsembolü aydınlanacaktır. 7 Bir ısı ve pişirme fonksiyonu seçin. 8 Fırın\nrightarrowve\rightarrowsembolleri aydınlanmış olarak ve elektriği devreden çıkartılmış olarak beklemede kalacaktır. Fırınınız programlanmıştır. 9 Pişirmenin başlayacağı saat geldiğinde, fırın çalışmaya başlayacak ve seçilen pişirme süresi boyunca pişirme işlemi gerçekleştirecektir. Ṣ sembolü yanıp sönmeye başlayacaktır. 10 Programlanmış pişirme süresi dolduğunda, fırın kapanacak, akustik bir sinyal duyulacak ve\nrightarrowve\rightarrow$ sembolleri yanıp sönmeye başlayacaktır. 11 Akustik sinyali sona erdirmek için herhangi bir düğmeye basın; bu durumda fırınınız yeniden çalışmaya başlayacaktır.

12 Fırını kapatmak için düğmeleri konumuna getirin.

Pişirme esnasında saatinizin programlanmasını değiştirebilirsiniz. Bunun için önce → ve → sembollerine dokunun ve sonra zamanı değiştirmek için + veya - sembollerine dokunun.

Çocuk emniyeti fonksiyonu.

Fonksiyonu aktive etmek için sırası ile -, + ve 4° sembollerine dokunun. Bundan sonra 1 bip sesi duyulacak ve saat ekranında aydınlanmış bir noktanın hareket ettiğini göreceksiniz. Saat bloke olmuştur.

Çocuk emniyet fonksiyonunu kapalı iken aktive ederseniz (fonksiyon düğmesi konumunda) çalışmaya başlamasını engellemiş olursunuz. Bu fonksiyonu herhangi bir pişirme fonksiyonu ile birlikte aktive ederseniz, sadece elektronik saati bloke etmiş olursunuz.

Fonksiyonu devreden çıkartmak için sırası ile -, + ve ♂ sembollerine dokunun. Daha sonra uzun bir bip sesi duyacaksınız ve fırınınızın bloke durumu ortadan kalkacaktır.

Dikkat

Elektrik kesintisi durumunda, elektronik saatinizin bütün programlama işlemi silinecek ve elektronik saatinizde 12:00 ibaresi yanıp sönmeye başlayacaktır. Yeniden zaman ayarını yapmalı ve programlamalısınız.

Tepsi çıkartma kulpu, pişirme durumunu görmek amacı ile tepileri çıkartmak istediğiniz zaman kullanılır. Resimlere bakınız. Tepileri fırın dışında taşımak için koruyucu eldivenler gereklidir.

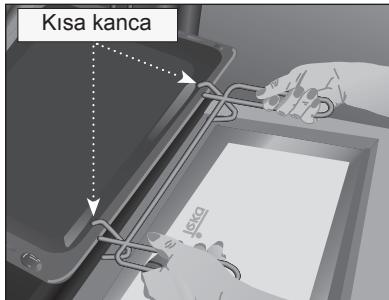

Pasta tepsi pozisyonu Tepsi üzerinde kısa kanca.

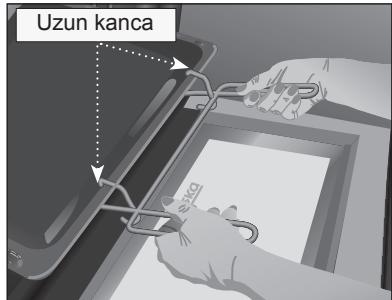

Derin tepsi pozisyonu Tepsi üzerinde uzun kanca.

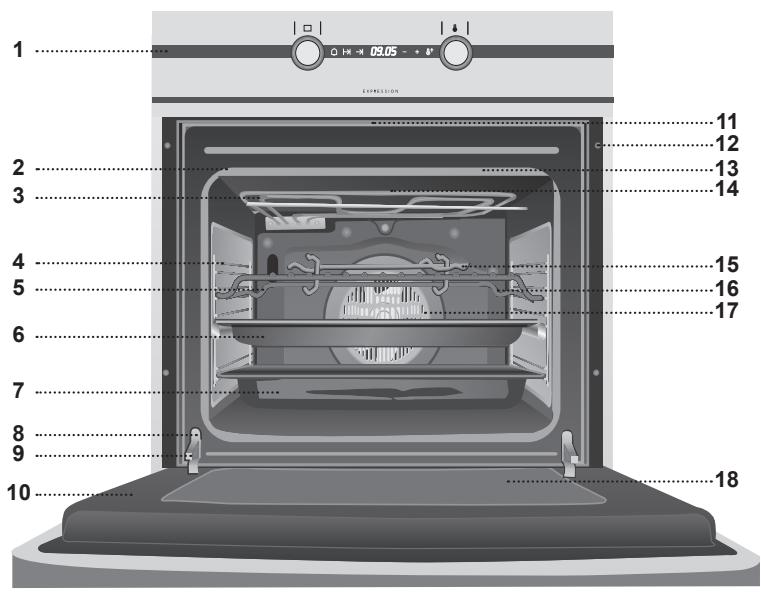

1 Kapak Tutacağı 2 İç Raf 3 Izgara Teli 4 Krom Kaplama Raf + Teleskopik Kol 5 Izgara 6 Fırın Tepsisi 7 Derin Tepsi 8 Güvenlik Kesici Kapı 9 Askılar 10 Fırın 11 Soğuk Hava Girişi 12 Izgaraya Erişim 13 Izgara Ekranı 14 Duman Çıkışı 15 Tepsileri Çıkarmak İçin Tutamak 16 İç Duvar 17 Aydınlatma 18 Büyük Boy İç Raf
