Ürün Tipi	Ankastre Çok Fonksiyonlu Fırın
Marka	TEKA
Model	HX 760 E
Boyutlar (Y x G x D)	Yaklaşık 595 x 595 x 550 mm (standart ankastre)
Ağırlık	Yaklaşık 35 kg
Besleme	Elektrik, 230 V / 50 Hz
Toplam Güç	Yaklaşık 2800 W (tahmini)
Pişirme Fonksiyonları	Geleneksel, Geleneksel + Turbo, Izgara, Maxi Izgara, Maxi Izgara + Turbo, Döner Isı, Alt Rezistans, Izgara + Alt Rezistans, Buz Çözme
Kontrol Tipi	Döner Seçiciler + Dokunmatik Elektronik Saat
Ekran	Dokunmatik Dijital Ekran
Zamanlayıcı	Uyarı, pişirme süresi, pişirme sonu, kombine programlama
Hızlı Ön Isıtma	Evet
Çocuk Kilidi	Evet, kontrollerin kilitlenmesi
Kapı	Kapı anahtarlı menteşe
İç Aydınlatma	Pişirme boyunca yanan lamba
Verilen Aksesuarlar	Izgara, fırın tepsisi, kızartma tepsisi, çıkarılabilir tutamak, yağ tavası
Temizlik	Nemli bir bez ve yumuşak deterjanla temizleyin; aşındırıcı ürünlerden kaçının
Onarılabilirlik	TEKA teknik servisi aracılığıyla yedek parçalar mevcuttur (rezistanslar, fan, cam vb.)
Enerji Sınıfı	A (tahmini)

Sık sorulan sorular - HX 760 E - INSTALATION MANUAL TEKA

Elektronik saat üzerinde saat nasıl ayarlanır?

İlk açılıştan sonra saat 12:00'de yanıp söner. Saat yanıp sönene kadar + ve - sembollerine aynı anda basın, ardından + veya - ile ayarlayın. İki bip sesi ayarı onaylar.

Hızlı ön ısıtma işlevi nasıl kullanılır?

Bir işlev ve sıcaklık seçin, ardından ^ sembolüne basın. Ön ısıtma sırasında sembol yanıp söner. Yiyecekleri yalnızca ^ sembolü söndüğünde fırına koyun.

Pişirme süresi nasıl programlanır?

⏲ sembolüne basın, süreyi + veya - ile ayarlayın, ardından iki bip sesi onaylar. Ardından işlevi ve sıcaklığı seçin. Sonunda fırın otomatik olarak kapanır.

Çocuk kilidi nasıl etkinleştirilir?

-, + ve ^ sembollerine aynı anda basın. Uzun bir bip sesi duyulur ve ekranda hareket eden bir ışık noktası belirir. Devre dışı bırakmak için aynı işlemi tekrarlayın.

Dokunmatik saat yanıt vermezse ne yapmalı?

Fırını elektrik şebekesinden çıkarın, birkaç saniye bekleyin, ardından tekrar takın. Sensör ayarı otomatik olarak yapılır.

Izgara işlevini kapı açıkken kullanabilir miyim?

Hayır, güvenlik ve performans nedenleriyle Izgara, Maxi Izgara veya Maxi Izgara + Turbo kullanırken kapı kapalı kalmalıdır.

Bu fırınla yiyecekler nasıl çözülür?

Yiyecekleri ambalajsız olarak yağ tavasına veya ızgaraya yerleştirin. İşlev seçici ile buz çözme işlevini seçin. Sıcaklık seçici ile L0 (yumuşak) veya H1 (daha hızlı) seviyesini seçin. Bir süre programlayabilirsiniz.

Tepsi için çıkarılabilir tutamak nasıl kullanılır?

Fırın tepsisi için tepsinin altında konumlandırılan kısa tutamağı, derin tepsi için üstteki uzun tutamağı kullanın. Her zaman koruyucu eldiven giyin.

Elektrik kesintisi durumunda ne yapmalı?

Saatin tüm programlaması iptal olur. Ekran yanıp sönen 12:00 gösterir. Saati yeniden ayarlamak ve istenen işlevleri yeniden programlamak gerekir.

Fırın nasıl bakım yapılır?

İç ve dışını nemli bir bez ve yumuşak deterjanla temizleyin. Aşındırıcı ürünler kullanmayın. Aksesuarlar bulaşık makinesinde yıkanabilir (tutamak hariç).

KULLANIM KILAVUZU HX 760 E - INSTALATION MANUAL TEKA

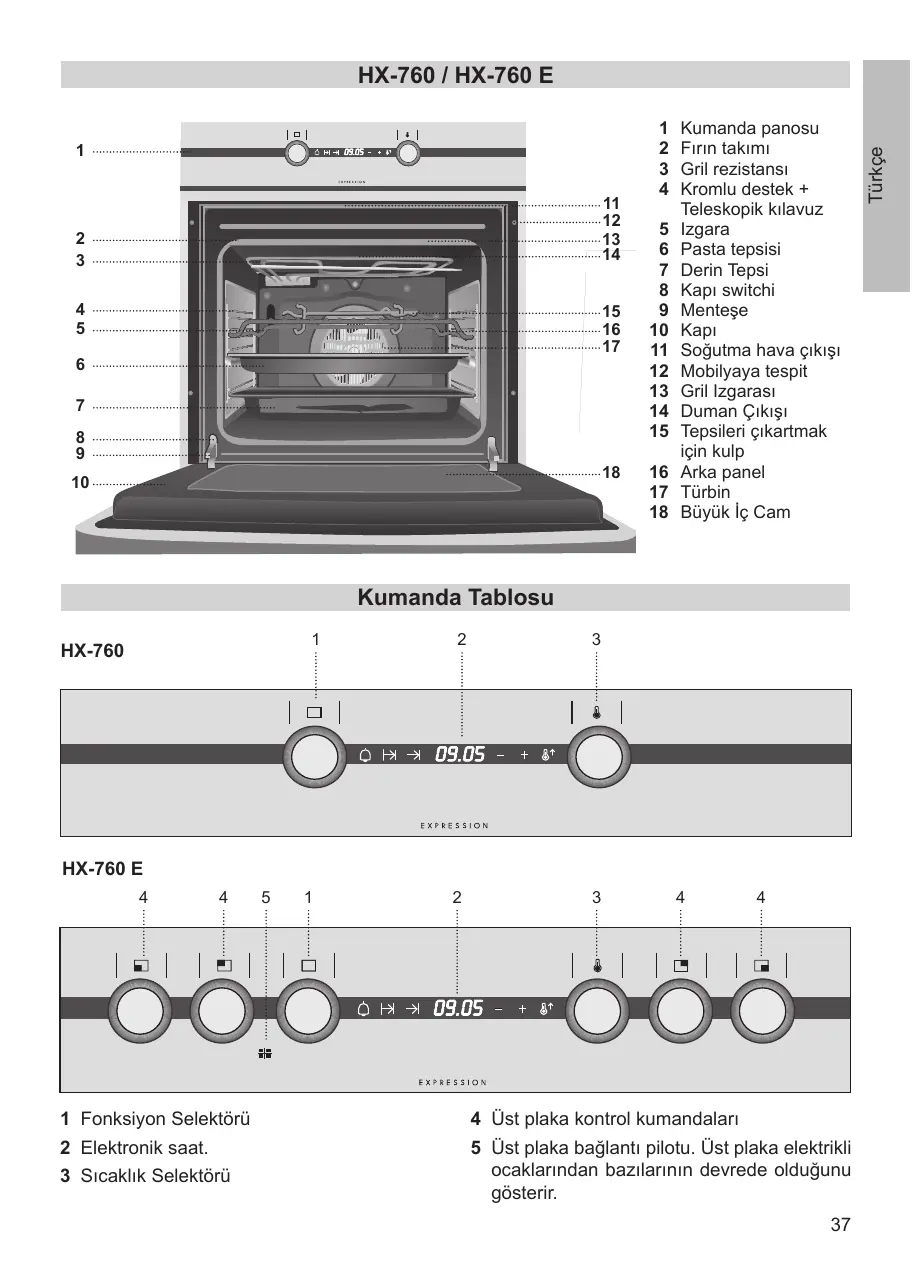

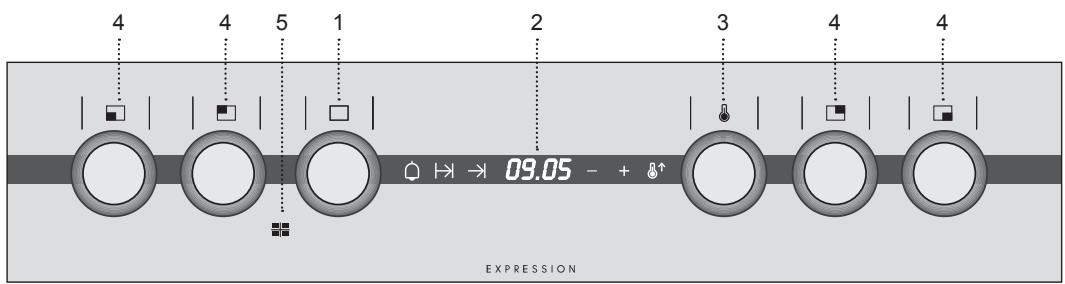

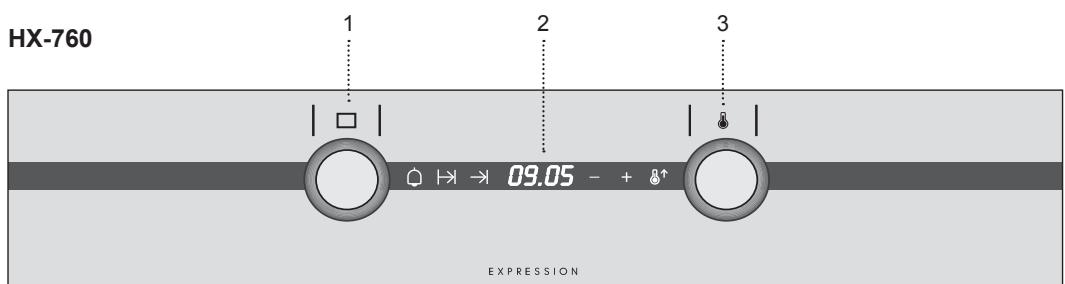

1 Fonksiyon Selektörü 2 Elektronik saat. 3 Sıcaklık Selektörü

4 Üst plaka kontrol kumandaları 5 Üst plaka bağlantı pilotu. Üst plaka elektrikli ocaklarından bazılarının devrede olduğunu gösterir.

Fırının devreden çıkarılması

Konvensiyonel

Süngerimsi bir yapı elde etmek için alınan sıcaklığın eşit olması gereken bisküvi ve keklerde kullanılır.

Türbinli konvensiyonel

Kızartmalar ve tatlılar için uygundur. Fan, sıcaklığı fırın içinde eşit olarak dağıtmak sureti ile pişirme sıcaklığını ve süresini azaltır.

Gril

Közleme yüzey kızartma. Yemeğin içini etkilemeksizin dış tarafının kızarmasına imkan sağlar. Biftek, pirzola, balık ve kızartmalar için uygundur.

MaxiGrill

Grile oranla daha büyük yüzeylerin fırında kızartılmasına ve daha yüksek bir kızartma gücü ile yiyeceğin daha hızlı bir şekilde graten edilmesine imkan sağlar.

Türbinli Maxi Grill

Yüzeyini kızartmanın yanında yiyeceğin de eşit bir şekilde kızarmasına imkan sağlar. Izgara etler için idealdir. Kuş, av hayvanları gibi büyük hacimli parçalar için uygundur... Etin fırın ızgarasının üzerine ve yağ veya sosunun akması için de tepsinin de alt tarafa konması tavsiye olunur.

Dikkat

Gril, MaxiGrill veya Türbinli MaxiGrill fonksiyonu kullanımı esnasında kapağın kapalı olması gerekir.

Turbo

Türbin, fırının arka tarafında bulunan bir rezistanstan gelen sıcaklığı dağıtmaktadır. Isının eşit bir şekilde dağıtılması aynı anda her 2 katta da pişirme yapılmasına imkan sağlar.

Pizza

Pizza, börek ve kekler veya meyve dolgulu bisküviler pişirmek için uygundur.

Fırın tabanı

Sadece alt taraftan gelen sıcaklık. Yemekleri ısıtmak veya tatlı veya benzer hamurları kabartmak için uygundur.

Gril ve Fırın Tabanı

Kızartmalar içindir. Her boyda herhangi bir parça için kullanılabilir.

Donmuş gıda maddelerinin çözülmesi

Bu fonksiyon 2 seviyeli bir sıcak hava sistemi ile gerçekleştirilir. LO seviyesi balıklar, pasta ve ekmek HI seviyesi (daha yüksek fırın içi sıcaklığı) genel olarak etler için.

Not

Lamba, bütün pişirme fonksiyonlarında yanar durumda kalır.

1 Çözdürme fonksiyonunu seçmek için fonksiyon seçme düğmesini döndürün. 2 Bu sırada ekranda LO ibaresini göreceksiniz. 3 Daha yüksek fırın içi sıcaklığı ile çözdürme yapmak isterseniz, sıcaklık ayar düğmesini saat ekranında HI ibaresi belirene kadar çevirin; sembol aydınlanacaktır. 4 İsterseniz, elektronik saatin fonksiyonları vasıtası ile çözdürme işleminin süresini programlayabilirsiniz. 5 Çözdürme işlemi sona erdiğinde fırın düğmelerini konumuna getirin.

Gıda maddelerinin çözdürülmesi işleminde şu hususların dikkate alınması gereklidir:

• Ambalajsız gıda maddelerinin fırının tepsisi veya bir kabın üzerine konulması gerekmektedir.
• Büyük et veya balık parçalarının çözündürülmesi için bunların ızgaranın üzerine konması ve akacak sıvıları toplamak için altına bir tepsi yerleştirilmesi gereklidir.
• Et ve balıkların pişirilmesi için tamamen çözündürülmesine gerek yoktur. Çeşnilerin ilave edilmesi için yüzeylerinin yumuşaması yeterlidir.
• Gıda maddeleri her zaman çözündürüldükten sonra pişirilmelidir.
• Çözündürülmüş gıda maddesini tekrar dondurmayın.

Çözündürme süreleri ve seçilecek seviye için aşağıdaki tabloyu inceleyin:

GIDA MADDESİ	LO SEVIYESİ		HI SEVIYESİ
	AğIRLIK	SÜRE	AğIRLIK	SÜRE
Ekmek	1/2 Kg	40 dk
Kek	1/2 Kg	30 dk
Balık	1/2 Kg	40 dk
Balık	1 Kg	50 dk
Tavuk			1 Kg	75 dk
Tavuk			1,5 Kg	90 dk
Pirzola			1/2 Kg	40 dk
Kiyma			1/2 Kg	60 dk
Kiyma			1 Kg	120 dk

Tabloda gösterilen süreler oryantasyon amacı ile verilmiştir; ancak çözündürme süresi çevre sıcaklığına, gıda maddesinin ağırlığına ve dondurulma derecesine bağlıdır.

Dikkat

Elektronik saatiniz Touch-Control system ile donatılmıştır. Bu saati kullanmak için parmağınız ile camdaki sembollere dokunmanız yeterlidir.

Touch-Control systeminin hassasiyeti sürekli olarak ortam şartlarına göre ayarlanmaktadır. Fırının şebekeye elektrik bağlantısı yapıldığında ön kumanda paneli camının temiz olmasına ve etrafında herhangi bir engel olmamasına dikkat edin.

Parmağınızla dokunduğunuzda doğru bir şekilde cevap vermez ise fırının fişinin çekilmesi ve birkaç saniye sonra yeniden takılması gereklidir. Bu şekilde sensörler otomatik olarak düzelecek ve parmağınız ile dokunduğunuzda reaksiyon vereceklerdir.

Elektronik Saatin Ayarlanması

Fırınınızı fişe taktığınızda, saat ekranında 12:00 ibaresinin yanıp sönmeye başladığını, + ve - işaretlerinin aydınlandığını göreceksiniz. Cam üzerindeki + veya - işaretlerine dokunmak sureti ile saati ayarlayacaksınız; bundan sonra seçilen saatin teyidi olarak 2 bip sesi duyacaksınız.

Saati değiştirmek isterseniz, o zaman ekranda yanıp sönmeye başlayana kadar + veya - işaretlerine dokunmanız gerekir. Daha sonra camdaki + veya - işaretlerine dokunmak sureti ile saati değiştirebilirsiniz. Sonunda, gerçekleştirilen değişikliğin teyidi anlamında 2 bip sesi duyacaksınız.

Manuel Çalıştırma

Saat ayarlandıktan sonra, fırınınız pişirme için hazırdır. Fırın düğmelerini bastırıp döndürmek sureti ile bir sıcaklık ve pişirme fonksiyonu seçin.

Pişirme esnasında \(\mathbb{O}^+\) sembolü aydınlanacak ve bu esnada fırın gıda maddesine ısı veriyor olacaktır.

Fırını kapatmak için, Düğmeleri [konomuna getirin ve daha sonra Düğmelere basın, Düğmeler kapanacaktır.

Elektronik Saatin Fonksiyonları

Hızlı ön Isıtma: Fırın soğuk iken ısınmanın hızlandırılmasına imkan sağlar.

Uyarı cihazı: Fırının ısı üretmesine gerek bulunmayan süre içinde akustik bir sinyal oluşturur.

Pişirme süresi: Seçilen süre boyunca pişirme yapılmasına imkan sağlar, bu süre dolduğunda fırın otomatik olarak devreden çıkacaktır.

Pişirmenin sona ereceği saat: Belirli bir saate kadar pişirme yapılmasına imkan sağlar, bu süre dolduğunda fırın otomatik olarak devreden çıkacaktır.

Pişirme Süresi ve Pişirme Sonu: Pişirme süresi ve sona erme saatinin programlanmasına imkan sağlar. Bu fonksiyon ile gerekli zamanda seçilen süre boyunca (Süre) pişirme yapmak için fırın otomatik olarak çalışmaya başlar ve belirttiğimiz saatte otomatik bir şekilde pişirmeye son verir (Pişirme Sonu).

Çocuk emniyeti fonksiyonu. Bu fonksiyon, küçük çocukların fırını karıştırmalarını engellemek için fırını bloke etmektedir.

Hızlı ön ısıtma

1 Bir sıcaklık seviyesi ve pişirme fonksiyonu seçin. 2 Ekranda \(\mathbb{O}^+\) sembolüne dokunun, bu durumda bu sembol yanıp sönmeye başlayacak ve ön ısıtma başlayacaktır. Fırın seçilen sıcaklığa ulaştığında \(\mathbb{O}^+\) sembolü sönecektir.

Herhangi bir anda yeniden \(\mathbb{O}^+\) sembolüne dokunursanız ön ısıtma fonksiyonu sona erecektir.

Önemli

Gıda maddelerinin sadece hızlı ısıtma işlemi sona erdikten ve \(\mathbb{O}^+\) sembolü söndükten sonra fırına yerleştirilmesini tavsiye ediyoruz.

Uyarı cihazının programlanması

1 Camdaki sembolüne dokunun, bu durumda bu sembol yanıp sönmeye başlayacaktır. Ekranda 00:00 ibaresini göreceksiniz; + ve - işaretleri aydınlanacaktır. 2 + veya - düğmelerine basmak sureti ile saatin uyarıda bulunmasını istediğiniz süreyi seçin. 3 Daha sonra 2 bip sesi çıkacak, sembolü yanıp sönmeye başlayacak ve ekranda saatin uyarıda bulunmasına kalan süre belirecektir. 4 Programlanan süre geçtikten sonra bir akustik sinyal duyulacaktır. 5 Akustik sinyali durdurmak için herhangi bir sembole dokunun, bu noktada sembolü sönecektir.

Her an sembolüne ve daha sonra aydınlanacak olan + veya - sembollerine dokunup süreyi ayarlayabilirsiniz. Sonunda, gerçekleştirilen değişikliğin teyidi anlamında 2 bip sesi duyacaksınız.

Pişirme Süresinin Programlanması

1 Camdaki sembolüne dokunun, bu durumda bu sembol yanıp sönmeye başlayacaktır. Ekranda 00:00 ibaresini göreceksiniz; + ve - işaretleri aydınlanacaktır. 2 + veya - sembollerine dokunmak sureti ile pişirme süresini seçin. 3 Daha sonra 2 bip sesi çıkacak, sembolü yanıp sönmeye başlayacak ve ekranda fırının otomatik olarak kapanması için kalan süre belirecektir. 4 Bir ısı ve pişirme fonksiyonu seçin. 5 Pişirme süresi geçtikten sonra, fırın devre dışı kalacak ve akustik bir sinyal duyulacaktır.

6 Akustik sinyali sona erdirmek için herhangi bir sembole dokunun; bu durumda fırınınız yeniden çalışmaya başlayacaktır. 7 Fırını kapatmak için düğmeleri konumuna getirin.

Her an sembolüne ve daha sonra aydınlanacak olan + veya - sembollerine dokunup seçilen süreyi değiştirebilirsiniz. Sonunda, gerçekleştirilen değişikliğin teyidi anlamında 2 bip sesi duyacaksınız.

Pişirmenin Sona Ereceği Saatin Programlanması

1 Camdaki → sembolüne dokunun, bu durumda bu sembol yanıp sönmeye başlayacaktır. Ekranda saati göreceksiniz ve + ve - işaretleri aydınlanacaktır. 2 + veya - sembollerine dokunmak sureti ile pişirmenin sona ereceği zamanı seçin. 3 Daha sonra 2 bip sesi duyulacak, saat ekranda belirecek ve → sembolü aydınlanmış olarak kalacak ve bu şekilde fırınınızın otomatik olarak kapatılacağını belirtecektir. 4 Bir ısı ve pişirme fonksiyonu seçin. 5 Seçilen süre geçtiğinde, fırın devreden çıkacak, bir akustik sinyal duyulacak ve → sembolü yanıp sönmeye başlayacaktır. 6 Akustik sinyali sona erdirmek için herhangi bir sembole dokunun; bu durumda fırınınız yeniden çalışmaya başlayacaktır. 7 Fırını kapatmak için düğmeleri konumuna getirin.

→ sembolüne dokunmak sureti ile istediğiniz zaman pişirmenin sona ereceği zamanı görüntüleyebilirsiniz. Bu durumda + veya - sembollerine dokunarak seçilen süreyi değiştirebilirsiniz. Sonunda, gerçekleştirilen değişikliğin teyidi anlamında 2 bip sesi duyacaksınız.

Bu fonksiyondan, fırınınız ile pişirme yaparken bile istifade edebilirsiniz. Bunun için 4. madde dışında belirtilen talimatları takip edin.

Pişirme Süresinin ve Pişirmenin Sona Ereceği Saatin Programlanması

1 Camdaki sembole dokunun, bu durumda bu sembol yanıp sönmeye başlayacaktır. Ekranda 00:00 ibaresini göreceksiniz ve + ve - işaretleri aydınlanacaktır. 2 + veya - sembollerine dokunmak sureti ile pişirme süresini ayarlayın. 3 Daha sonra 2 bip sesi çıkacak, sembol yanıp sönmeye başlayacak ve ekranda fırının otomatik olarak kapanmasına kalan süre belirecektir. 4 Camdaki → sembolüne dokunun, bu durumda bu sembol yanıp sönmeye başlayacaktır. Ekranda saati göreceksiniz ve + ve - işaretleri aydınlanacaktır. 5 + veya - sembollerine dokunmak sureti ile pişirmenin sona ereceği zamanı seçin. 6 Daha sonra 2 bip sesi duyulacak, saat belirecek ve → sembolü aydınlanacaktır. 7 Bir ısı ve pişirme fonksiyonu seçin. 8 Fırın → ve → sembolleri aydınlanmış olarak ve elektriği devreden çıkartılmış olarak beklemede kalacaktır. Fırınınız programlanmıştır. 9 Pişirmenin başlayacağı saat geldiğinde, fırın çalışmaya başlayacak ve seçilen pişirme süresi boyunca pişirme işlemi gerçekleştirecektir. Sembol yanıp sönmeye başlayacaktır. 10 Programlanmış pişirme süresi dolduğunda, fırın kapanacak, akustik bir sinyal duyulacak ve → ve → sembolleri yanıp sönmeye başlayacaktır. 11 Akustik sinyali sona erdirmek için herhangi bir düğmeye basın; bu durumda fırınınız yeniden çalışmaya başlayacaktır.

12 Fırını kapatmak için düğmeleri konumuna getirin.

Pişirme esnasında saatinizin programlanmasını değiştirebilirsiniz. Bunun için önce → ve → sembollerine dokunun ve sonra zamanı değiştirmek için + veya - sembollerine dokunun.

Çocuk emniyeti fonksiyonu.

Fonksiyonu aktive etmek için sırası ile -, + ve sembollerine dokunun. Bundan sonra 1 bip sesi duyulacak ve saat ekranında aydınlanmış bir noktanın hareket ettiğini göreceksiniz. Saat bloke olmuştur.

Çocuk emniyet fonksiyonunu kapalı iken aktive ederseniz (fonksiyon düğmesi konumunda) fırının çalışmaya başlamasını engellemiş olursunuz. Bu fonksiyonu herhangi bir pişirme fonksiyonu ile birlikte aktive ederseniz, sadece elektronik saati bloke etmiş olursunuz.

Fonksiyonu devreden çıkartmak için sırası ile -, + ve sembollerine dokunun. Daha sonra uzun bir bip sesi duyacaksınız ve fırınınızın bloke durumu ortadan kalkacaktır.

Dikkat

Elektrik kesintisi durumunda, elektronik saatinizin bütün programlama işlemi silinecek ve elektronik saatinizde 12:00 ibaresi yanıp sönmeye başlayacaktır. Yeniden zaman ayarını yapmalı ve programlamalısınız.

Tepsi çıkartma kulpu, pişirme durumunu görmek amacı ile tepileri çıkartmak istediğiniz zaman kullanılır. Resimlere bakınız. Tepileri fırının içinde taşımak için koruyucu eldivenler gereklidir.

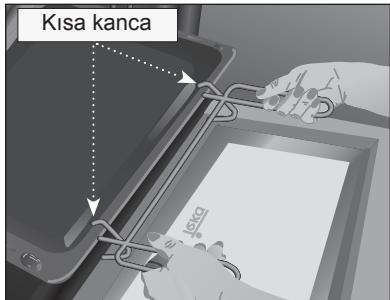

Pasta tepsi pozisyonu: Tepsi üzerinde kısa kanca.

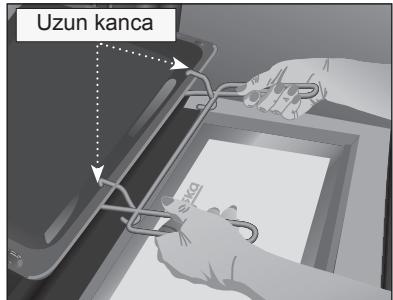

Derin tepsi pozisyonu: Tepsi üzerinde uzun kanca.

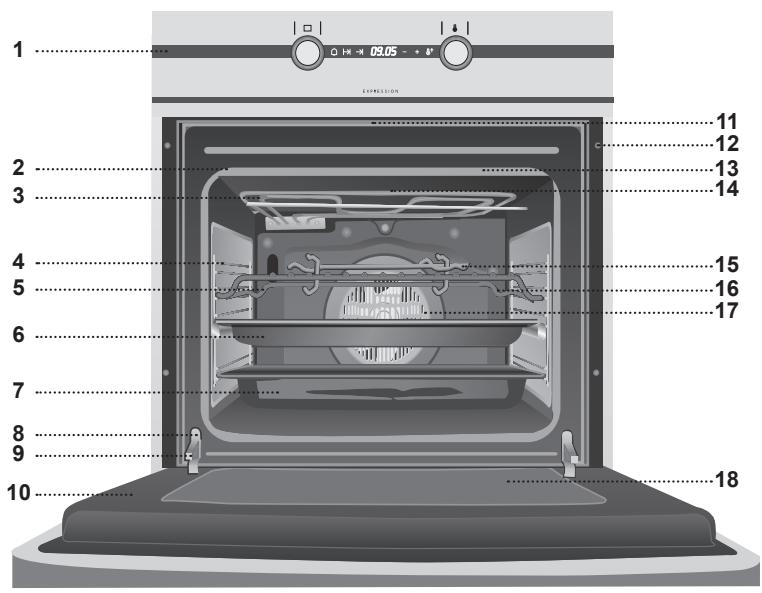

1 Kapaklı Tencere 2 İç Fırın Rafı 3 Kapak Tutacağı 4 Emaye Tepsi + Tel Izgara 5 Izgara 6 Fırın Tepsisi 7 Derin Tepsi 8 Fırında Güvenlik Kesici 9 Menü 10 Fırın 11 Küçük Parça Çıkışı 12 Izgaraya Yerleştirme 13 Izgara Ekranı 14 Duman Çıkışı 15 Tepsileri Çıkarmak İçin Tutamak 16 İç Duvar 17 Aydınlatma 18 Büyük Boy İç Fırın
