Tipo de producto	Horno empotrable multifunción
Marca	TEKA
Modelo	HX-760
Funciones de cocción	Convencional, Convencional con turbina, Grill, MaxiGrill, MaxiGrill con turbina, Turbo, Pizza, Resistencia inferior, Grill + resistencia inferior, Descongelación
Tipo de control	Táctil (Touch-Control) con reloj electrónico
Pantalla	Reloj digital LED
Temporizador	Sí, programable (duración, fin de cocción, avisador)
Precalentamiento rápido	Sí
Seguridad infantil	Sí, bloqueo de mandos
Apagado automático	Sí, programable
Iluminación interior	Sí, lámpara encendida durante las funciones
Limpieza	¿Por pirólisis? No especificado, se recomienda limpieza manual
Alimentación eléctrica	230 V / 50 Hz (estimación estándar)
Potencia total	Aproximadamente 3 kW (estimación)
Dimensiones (An x Al x Prof)	Aproximadamente 595 x 595 x 550 mm (estándar empotrable)
Peso neto	Aproximadamente 35 kg (estimación)
Accesorios incluidos	Rejilla, bandeja de horno, bandeja para pastelería, asa extraíble, soporte cromado + guía telescópica
Puerta	Cristal interior de gran tamaño, extraíble para limpieza
Resistencia grill	Sí, con función MaxiGrill
Turbina de refrigeración	Sí, salida de aire de refrigeración
Reparabilidad	Piezas de repuesto disponibles a través del servicio postventa de TEKA

Preguntas frecuentes - HX-760 - INSTALATION MANUAL TEKA

¿Cómo ajustar la hora del reloj electrónico?

Al conectar, el reloj parpadea en 12:00. Pulse simultáneamente los símbolos + y - hasta que la hora parpadee, luego ajuste con + o -.

¿Cómo usar el precalentamiento rápido?

Seleccione una función y temperatura, luego pulse el símbolo de precalentamiento rápido. El horno calienta más rápido; hornee solo después de que se apague el símbolo.

¿Cómo activar la seguridad infantil?

Pulse simultáneamente los símbolos - y +. Suena un pitido largo y un punto luminoso se mueve en la pantalla. Para desactivar, pulse -, + y ^ al mismo tiempo.

¿Cómo programar la duración de cocción?

Pulse el símbolo ⏲, ajuste la duración con + o -, luego confirme. Seleccione una función y temperatura. El horno se apaga automáticamente al final de la duración.

¿Cómo programar el fin de cocción?

Pulse el símbolo →, ajuste la hora de fin con + o -, confirme. Seleccione función y temperatura. El horno se apagará a la hora elegida.

¿Qué hacer si el reloj no responde al tacto?

Desconecte el horno unos instantes y luego vuelva a conectarlo. Los sensores táctiles se recalibran automáticamente. Asegúrese de que el cristal esté limpio.

¿Cómo descongelar alimentos con este horno?

Gire el selector a Descongelación. Elija nivel L0 (baja temperatura) o HI (alta) con el selector de temperatura. Puede programar una duración. Coloque los alimentos sin envoltorio en la bandeja de horno.

¿Qué accesorios se incluyen?

Rejilla, bandeja para pastelería, bandeja de horno (bandeja para asados), asa extraíble, soporte cromado con guía telescópica.

¿Cómo limpiar la puerta del horno?

El cristal interior es extraíble. Retírelo con cuidado y lávelo con un paño suave y producto no abrasivo. Seque antes de volver a montar.

¿Qué hacer en caso de corte de corriente?

La programación del reloj se cancela. La pantalla muestra 12:00 parpadeando. Actualice la hora y reprograme las funciones si es necesario.

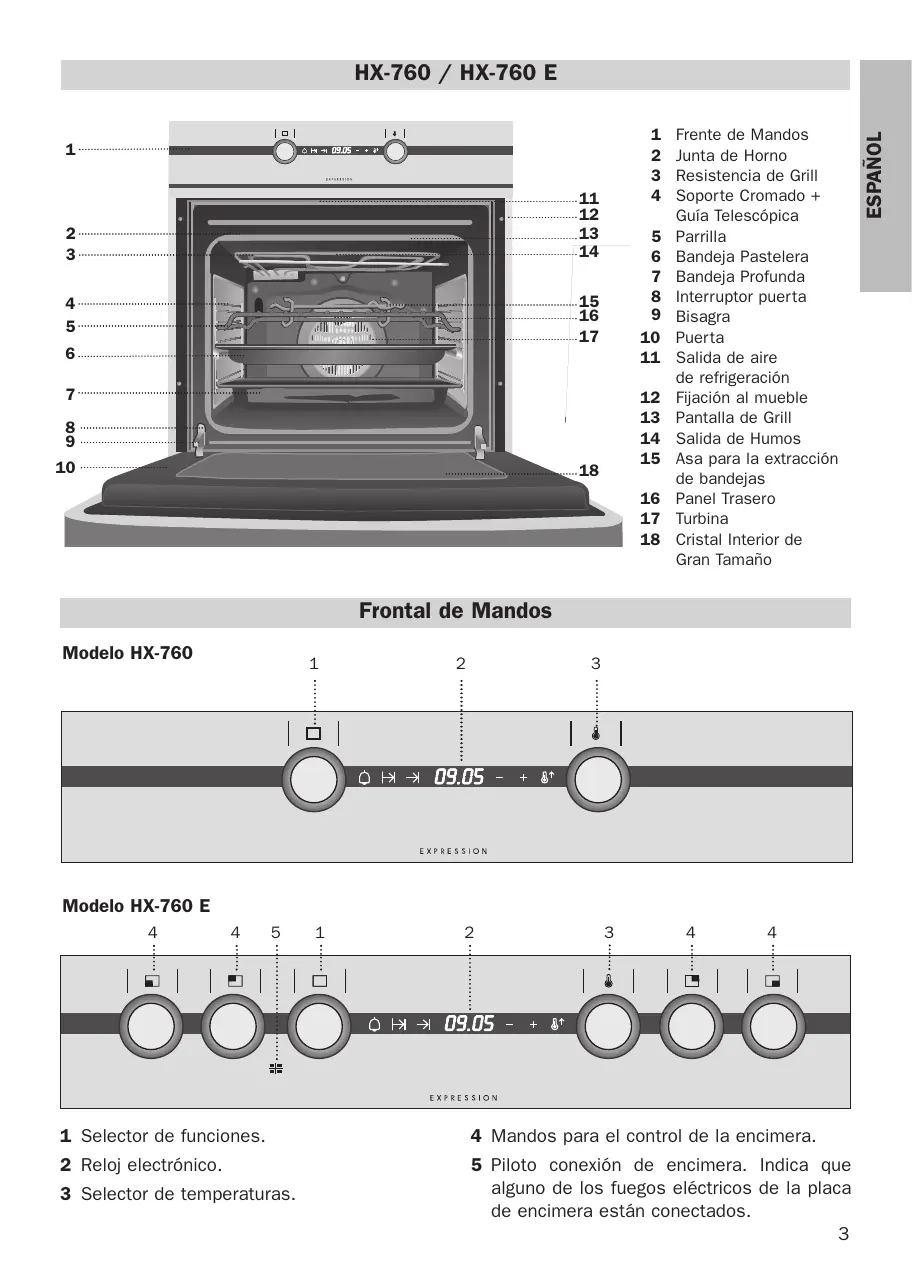

MANUAL DE USUARIO HX-760 - INSTALATION MANUAL TEKA

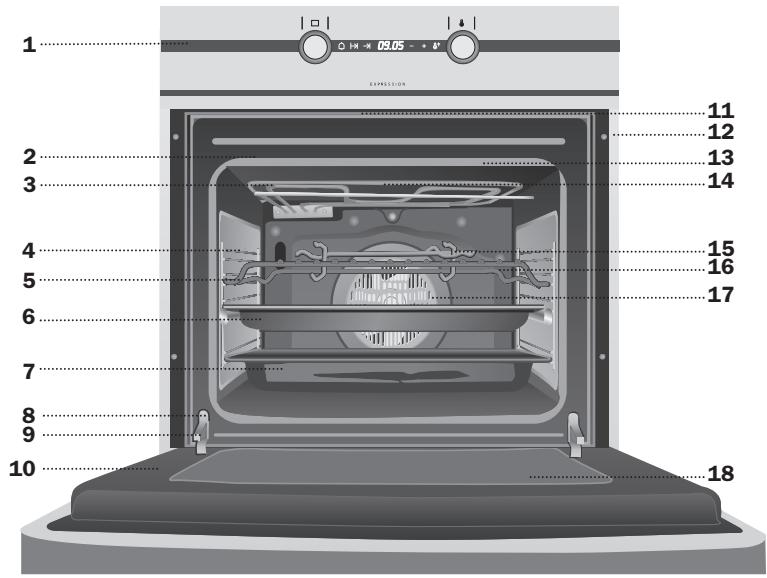

10 Puerta 11 Salida de aire de refrigeración 12 Fijación al mueble 13 Pantalla de Grill 14 Salida de Humos 15 Asa para la extracción de bandejas 16 Panel Trasero 17 Turbina 18 Cristal Interior de Gran Tamaño

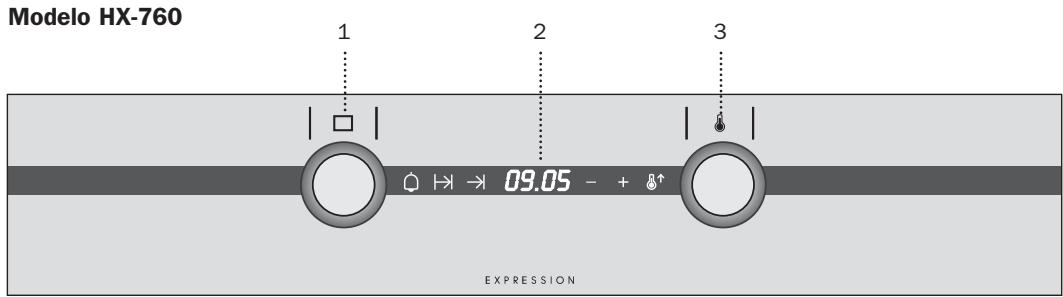

Frontal de Mandos

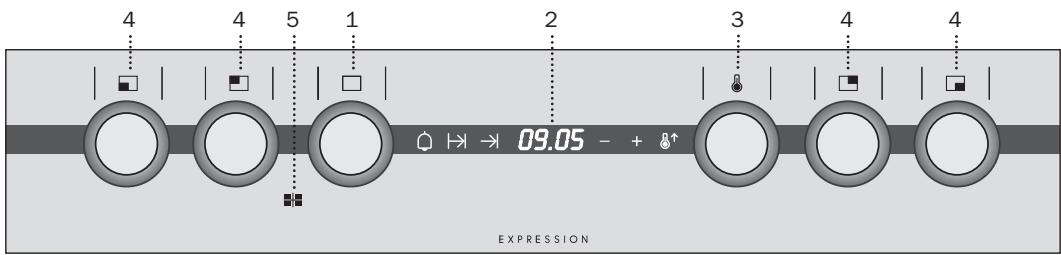

Modelo HX-760 E

1 Selector de sistemas. 2 Reloj electrónico. 3 Selector de temperaturas.

4 Mandos para el control de la encimera. 5 Piloto conexión de encimera. Indica que alguno de los fuegos eléctricos de la placa de encimera está conectado.

Desconexión del horno

Convencional

Se usa en bizcochos y tartas en los que el calor recibido debe ser uniforme y para que consigan una textura esponjosa.

Convencional con Turbina

Adecuado para asados y pastelería. El ventilador reparte de forma uniforme el calor en el interior del horno, reduciendo el tiempo y la temperatura de cocinado.

Grill

Gratinado y asado superficial. Permite el dorado de la capa exterior sin afectar al interior del alimento. Indicado para piezas planas como bistec, costillas, pescado, tostadas.

MaxiGrill

Permite el gratinado en mayores superficies que en Grill, con una mayor potencia de gratinado, obteniendo un dorado del alimento de forma más rápida.

MaxiGrill con Turbina

Permite el asado uniforme al mismo tiempo que dora superficialmente. Ideal para parrillas. Especial para piezas con gran volumen como aves, caza,... Se recomienda colocar la pieza de carne sobre la parrilla del horno y la bandeja por debajo, para el escurrido de jugos o grasa.

Atención

Durante el uso de la función Grill, MaxiGrill o MaxiGrill con Turbina la puerta debe mantenerse cerrada.

Turbo

La turbina reparte el calor que proviene de una resistencia situada en la parte trasera del horno. Por la uniformidad de la temperatura que se produce, permite cocinar en 2 alturas al mismo tiempo.

Pizza

Especial para cocinar pizzas, empanadas y pasteles o bizcochos rellenos de fruta.

Solera

Calor solo desde la parte inferior. Apropiado para calentar platos o levantar masas de repostería y afines.

Grill y Solera

Especial para asados. Puede usarse para cualquier pieza, independiente de su tamaño.

* Descongelación

Esta función se realiza mediante un sistema de aire caliente en 2 niveles. Nivel LO para pescados, repostería y pan. Nivel HI (con más temperatura en el interior del horno) para carnes en general.

Nota

La lámpara permanece encendida en cualquier función de cocinado.

Instrucciones para la descongelación de alimentos

1. Gire el mando selector de sistemas para seleccionar la referencia descongelación. 2. En ese momento aparece en la pantalla del reloj la indicación L0. 3. Si desea descongelar con más temperatura en el interior del horno, gire el mando selector de temperaturas hasta que aparezca en la pantalla del reloj la indicación HI; el símbolo ð† quedaría iluminado. 4. Si lo desea, puede programar la duración de la descongelación mediante las funciones del reloj electrónico. 5. Cuando haya finalizado la descongelación, ponga los mandos del horno en posición .

Al realizar la descongelación de alimentos debe tener en cuenta que:

• Los alimentos sin envase deben colocarlos sobre la bandeja del horno o sobre una fuente.
• Para descongelar piezas grandes de carne o pescado deben colocarlas sobre la parrilla y debajo una bandeja para recoger los líquidos.
• Las carnes y pescados no necesitan estar totalmente descongelados para cocinarlos. Es suficiente que la superficie esté blanda para poder añadir los condimentos.
• Siempre se debe cocinar el alimento cuando se acabe la descongelación.
• No congelar de nuevo un alimento ya descongelado.

Para los tiempos de descongelación y el nivel a seleccionar observe la siguiente tabla:

ALIMENTO	NIVEL LO		NIVEL HI
	Peso	Tiempo	Peso	Tiempo
Pan	1/2 Kg	40 min
Tarta	1/2 Kg	30 min
Pescado	1/2 Kg	40 min
Pescado	1 Kg	50 min
Pollo			1 Kg	75 min
Pollo			1,5 Kg	90 min
Chuletón			1/2 Kg	40 min
Carne picada			1/2 Kg	60 min
Carne picada			1 Kg	120 min

Los tiempos mostrados en la tabla son una orientación, donde el tiempo de descongelación dependerá de la temperatura ambiente, peso del alimento y grado de congelación del alimento.

Atención

Su reloj electrónico incorpora Tecnología Touch-Control. Para manejarlo es suficiente con tocar los símbolos del cristal con su dedo.

La sensibilidad del touch control se adapta continuamente a las condiciones ambientales. Al conectar el horno a la red, tenga la precaución de que la superficie del cristal del frontal de mandos esté limpia y libre de cualquier obstáculo.

Si al tocar el cristal con el dedo, el reloj no responde correctamente, es necesario que desconecte el horno de la red eléctrica y tras un instante vuelva a conectarlo. De esta forma los sensores se habrán ajustado automáticamente y reaccionarán de nuevo al tocar con el dedo.

Puesta en Hora del Reloj Electrónico

Al conectar su horno, observará que en el reloj aparece parpadeando la indicación 12:00 y se iluminan los símbolos + y -. Tocando en el cristal los símbolos + o - pondrá el reloj en hora; a continuación escuchará 2 beep seguidos como confirmación de la hora elegida.

Si desea modificar la hora, debe tocar a la vez los símbolos + y - hasta que parpadee la hora actual en la pantalla. Posteriormente, tocando en el cristal los símbolos + o - podrá modificar la hora. Finalmente escuchará 2 beep seguidos como confirmación del cambio realizado.

Tras poner el reloj en hora, su horno está listo para cocinar. Pulsando y girando los mandos del horno, selecciona una temperatura y una función de cocinado.

Durante el cocinado, el símbolo se iluminará indicando que, en ese momento, el horno está aportando calor al alimento.

Para apagar el horno, ponga los mandos en posición , a continuación pulse los mandos y estos quedarán ocultos.

Funciones del Reloj Electrónico

Precalentamiento rápido: Permite acelerar el calentamiento del horno cuando está frío.

Avisador: Genera una señal acústica al cabo del tiempo, para activarlo no es necesario que el horno esté cocinando.

Duración del Cocinado: Permite cocinar durante un tiempo seleccionado, a continuación el horno se apagará de forma automática.

Hora de Finalización del Cocinado: Permite cocinar hasta una hora establecida, a continuación el horno se apagará de forma automática.

Duración y Fin del Cocinado: Permite programar la duración y la hora de finalización del cocinado. Con esta función el horno se pondrá en marcha de forma automática a la hora necesaria para cocinar durante el tiempo seleccionado (Duración) y finalizando de forma automática a la hora que le hayamos indicado (Fin del Cocinado).

Función Seguridad Niños. Esta función bloquea el horno, evitando la manipulación por parte de niños.

Precalentamiento rápido

1. Seleccione una función de cocinado y una temperatura. 2. Toque en el cristal el símbolo , entonces el símbolo parpadeará y comenzará el precalentamiento rápido. Cuando el horno se haya calentado a la temperatura seleccionada, el símbolo se apagará.

Si en cualquier instante toca de nuevo el símbolo , la función precalentamiento se desconectará.

Importante

Recomendamos que introduzca el alimento en el horno solo cuando haya finalizado el precalentamiento rápido, el símbolo B† está apagado.

Programación del Avisador

1. Toque en la superficie del cristal el símbolo Q, el piloto parpadeará. En la pantalla verá la indicación 00:00 y los símbolos + y - se iluminarán. 2. Tocando en los símbolos + o -, seleccione el tiempo tras el cual desea que el reloj avise. 3. Posteriormente sonarán 2 beep seguidos, el símbolo O parpadeará y se mostrará en la pantalla el tiempo restante hasta que el reloj avise. 4. Transcurrido el tiempo programado, sonará una señal acústica. 5. Toque en cualquier símbolo para detener la señal acústica, en este momento el símbolo se apagará.

En cualquier momento usted puede modificar el tiempo seleccionado tocando el símbolo y luego los símbolos + o -, los cuales se iluminarán. A continuación escuchará 2 beep seguidos como confirmación del cambio.

Programación de la Duración del Cocinado

1. Toque en la superficie del cristal el símbolo H, el piloto parpadeará. En la pantalla verá la indicación 00:00 y los símbolos + y - se iluminarán. 2. Tocando en los símbolos + o -, seleccione la duración del cocinado. 3. Posteriormente sonarán 2 beep seguidos, el símbolo ↦ parpadeará y se mostrará en la pantalla el tiempo restante hasta que el horno se apague de forma automática. 4. Seleccione una función y una temperatura de cocinado. 5. Transcurrida la duración del cocinado, el horno se desconectará y sonará una señal acústica. 6. Toque cualquier símbolo para detener la señal acústica, encendiéndose el horno de nuevo.

7. Ponga los mandos en posición para apagar el horno.

En cualquier momento usted puede modificar el tiempo seleccionado tocando el símbolo ↦ y luego los símbolos + o -, los cuales se iluminarán. A continuación escuchará 2 beep seguidos como confirmación del cambio.

Programación de la Hora de Finalización del Cocinado

1. Toque en la superficie del cristal el símbolo →, el piloto parpadeará. En la pantalla verá la hora actual y los símbolos + y - se iluminarán. 2. Tocando en los símbolos + o -, seleccione la hora de finalización del cocinado. 3. Posteriormente sonarán 2 beep seguidos, se mostrará la hora actual y el símbolo → permanecerá iluminado, indicando que su horno se apagará de forma automática. 4. Seleccione una función y una temperatura de cocinado. 5. Alcanzada la hora seleccionada, el horno se desconectará, sonará una señal acústica y el símbolo → parpadeará. 6. Toque cualquier símbolo para detener la señal acústica, encendiéndose el horno de nuevo. 7. Ponga los mandos en posición para apagar el horno.

En cualquier momento usted puede visualizar la hora de finalización del cocinado tocando el símbolo →. En este momento usted puede modificar la hora seleccionada tocando los símbolos + o -, los cuales están iluminados. A continuación escuchará 2 beep seguidos como confirmación del cambio.

Puede emplear esta función excepto cuando esté cocinando con su horno. Para ello siga las instrucciones indicadas salvo la número 4.

Programación de la Duración y Fin del Cocinado

1. Toque en la superficie del cristal el símbolo →, el piloto parpadeará. En la pantalla verá la indicación 00:00 y los símbolos + y - se iluminarán. 2. Tocando en los símbolos + o -, seleccione la duración del cocinado. 3. Posteriormente sonarán 2 beeps seguidos, el símbolo → parpadeará y se mostrará en la pantalla el tiempo restante hasta que el horno se apague de forma automática. 4. Toque en la superficie del cristal el símbolo →, el piloto parpadeará. En la pantalla verá la hora actual y los símbolos + y - se iluminarán. 5. Tocando en los símbolos + o -, seleccione la hora de finalización del cocinado. 6. Posteriormente sonarán 2 beeps seguidos, se mostrará la hora actual y el símbolo → se iluminará. 7. Seleccione una referencia y una temperatura de cocinado. 8. El horno permanecerá desconectado, con los símbolos ↦ y → iluminados. Su horno está programado. 9. Cuando se alcance la hora de comienzo del cocinado, el horno se pondrá en marcha y se realizará el cocinado durante el tiempo seleccionado. El símbolo ⊨ parpadeará. 10. Alcanzada la hora de finalización que se había programado, el horno se desconectará, sonará una señal acústica y los símbolos ↦ y → parpadearán. 11. Pulse cualquier tecla para detener la señal acústica, encendiéndose su horno de nuevo.

12. Ponga los mandos en posición para apagar el horno.

Durante el cocinado usted puede modificar la programación de su reloj. Para ello toque primero en los símbolos → o → y luego toque en los símbolos + o - para modificar el tiempo.

Función seguridad niños

Para activar la función, toque a la vez los símbolos -, + y ⏻, a continuación escuchará 1 beep prolongado y verá moviéndose un punto iluminado en la pantalla del reloj. El reloj está bloqueado.

Si activa la función seguridad niños con el horno apagado (mando selector de funciones en D) evitará que su horno se ponga en marcha. Si activa esta seguridad con cualquier función de cocinado, solo bloqueará la manipulación del reloj electrónico.

Para desactivar la función, toque a la vez los símbolos -, + y ⏻, a continuación escuchará 1 beep prolongado.

Atención

En caso de un corte de suministro eléctrico, se borrará toda la programación de su reloj electrónico y aparecerá parpadeando la indicación 12:00 en el reloj. Deberá ponerlo en hora y programarlo de nuevo.

Asa para la Extracción de Bandejas

El asa para la extracción de bandejas se emplea cuando usted necesita desplazar la bandeja en el momento de comprobar el estado del cocinado. Ver dibujos. Para manipular la bandeja fuera del horno es necesario el uso de guantes protectores.

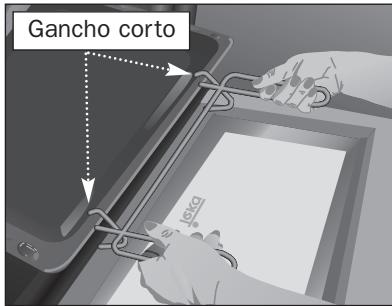

Posición para bandeja pastelera. El gancho corto por encima de la bandeja.

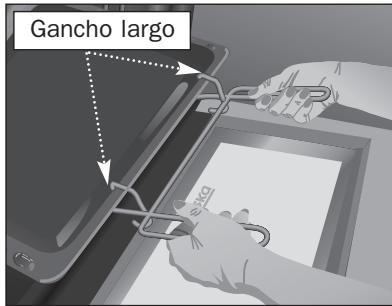

Posición para bandeja profunda. El gancho largo por encima de la bandeja.

Precalentamiento rápido: Permite acelerar el calentamiento del horno cuando está frío.

Precalentamiento rápido
