Tipo de producto	Horno empotrable multifunción
Marca	TEKA
Modelo	HE-735
Dimensiones (An x Al x Pr)	Aprox. 595 x 595 x 575 mm
Peso	Aprox. 30 kg
Alimentación eléctrica	230 V / 50 Hz, 16 A
Potencia total	Aprox. 3,2 kW
Funciones de cocción	Convencional, Convencional con turbina, Grill, Maxigrill, Maxigrill con turbina, Turbo, Resistencia inferior, Resistencia inferior con turbina, Grill + Resistencia inferior
Tipo de control	Panel frontal con selector de funciones, selector de temperaturas y reloj electrónico
Reloj electrónico	Display digital con temporizador, duración de cocción, fin de cocción y programación diferida
Iluminación interior	Bombilla halógena 40 W, resistente a 300°C
Capacidad	Aprox. 70 litros
Accesorios incluidos	Rejilla, bandeja para pastelería, bandeja para asados, soporte cromado con guía telescópica
Puerta	Doble acristalamiento extraíble
Limpieza	Pared posterior esmaltada, limpieza fácil con un paño húmedo
Seguridad	Desconectar antes de reemplazar la bombilla; puerta con bloqueo durante las funciones grill
Piezas de repuesto	Bombilla (G9 40 W 300°C), rieles telescópicos, lente del portalámparas
Instalación	Empotrado en un mueble de dimensiones estándar (ancho 560-570 mm, alto 590-600 mm)
Clase energética	A (estimación)
Garantía	2 años (según legislación vigente)

Preguntas frecuentes - HE-735 - INSTALLATION MANUAL TEKA

¿Cómo ajustar el reloj del horno HE-735?

Al encender por primera vez, la pantalla parpadea '00:00'. Pulse las teclas + o - para ajustar la hora, luego confirme con la tecla OK. Escuchará dos pitidos.

¿Cómo programar una cocción automática con parada?

Pulse la tecla Función hasta que se encienda el símbolo duración, luego pulse OK. Ajuste la duración con +/-, confirme. Seleccione luego la función y la temperatura. Al final de la cocción, el horno se apaga automáticamente.

¿Qué hacer si la pantalla parpadea '00:00' después de un corte de luz?

Un corte de luz borra la programación. Basta con volver a poner el reloj en hora: pulse + o - hasta que la hora parpadee, ajuste y valide con OK.

¿Cómo usar la función Maxigrill con turbina?

Gire el selector de funciones a la posición Maxigrill + turbina. Coloque la carne en la rejilla y la bandeja recogegotas debajo. Esta función es ideal para piezas voluminosas como aves. La puerta debe permanecer cerrada.

¿Cómo limpiar el horno?

Limpie el interior con un paño húmedo y un poco de detergente suave. Evite productos abrasivos. La pared posterior es esmaltada, límpiela regularmente. Para manchas difíciles, use una pasta de bicarbonato.

¿Cómo reemplazar la bombilla del horno?

Desconecte primero el horno. Desmonte los rieles telescópicos desatornillando la tuerca (A). Retire la lente del portalámparas con una herramienta. Reemplace la bombilla por una nueva resistente a 300°C (tipo G9, 40 W). Vuelva a montar la lente.

¿Qué accesorios se incluyen con el horno?

El horno se entrega con una rejilla, una bandeja para pastelería, una bandeja para asados, y un soporte cromado con guía telescópica.

El ventilador del horno hace ruido, ¿es normal?

Sí, el ruido del ventilador de refrigeración es normal. Puede ser más audible durante la cocción. Si el ruido se vuelve excesivo, verifique que nada obstruya las entradas de aire.

¿Cómo descongelar alimentos con este horno?

Use la función Turbo y gire el selector de temperatura a la posición descongelación (símbolo copo). El calor suave distribuido por la turbina descongela uniformemente.

¿Puedo cocinar en dos niveles al mismo tiempo?

Sí, use la función Turbo o Convencional con turbina. Estas funciones distribuyen el calor uniformemente, permitiendo cocinar en dos rejillas simultáneamente.

MANUAL DE USUARIO HE-735 - INSTALLATION MANUAL TEKA

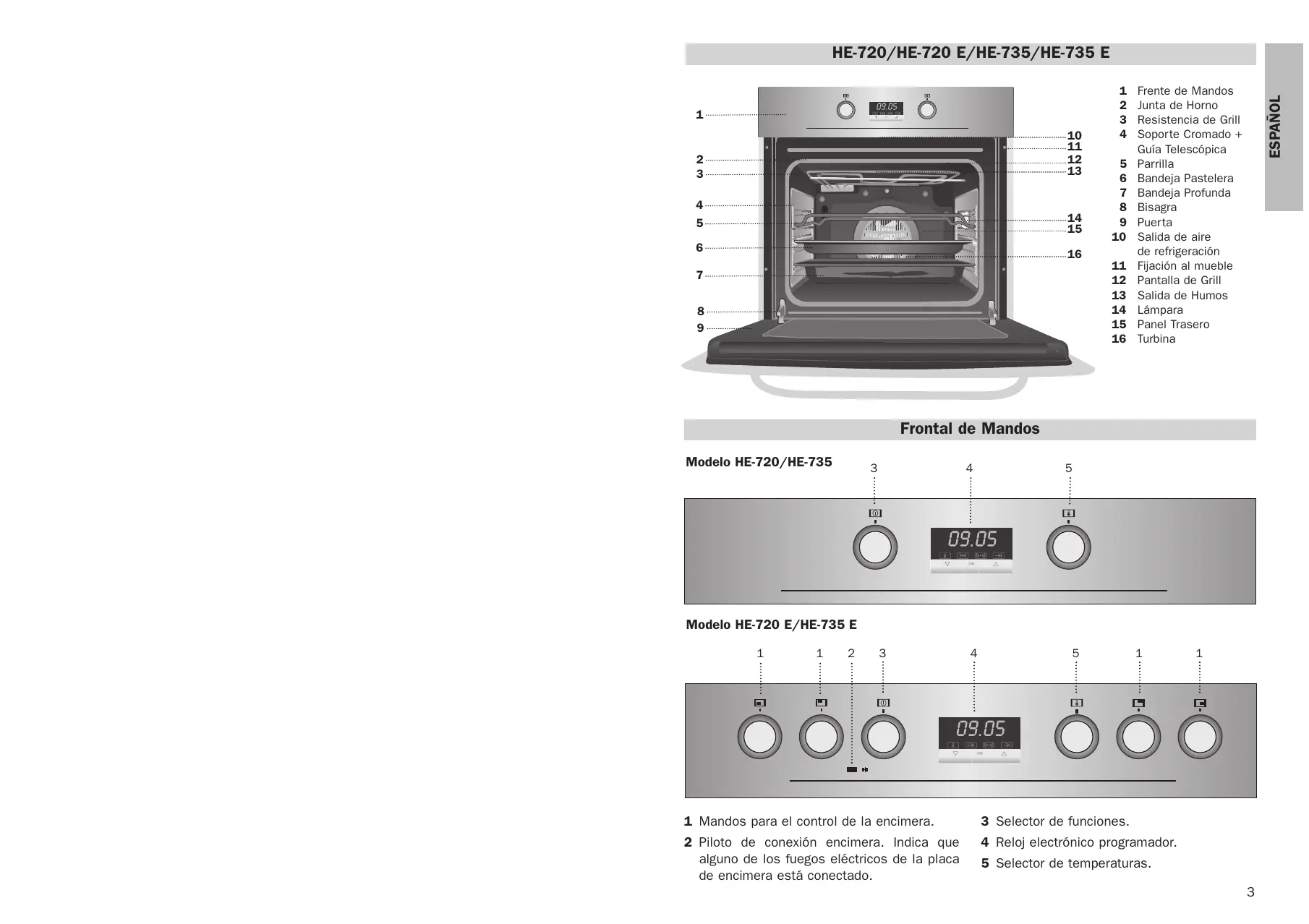

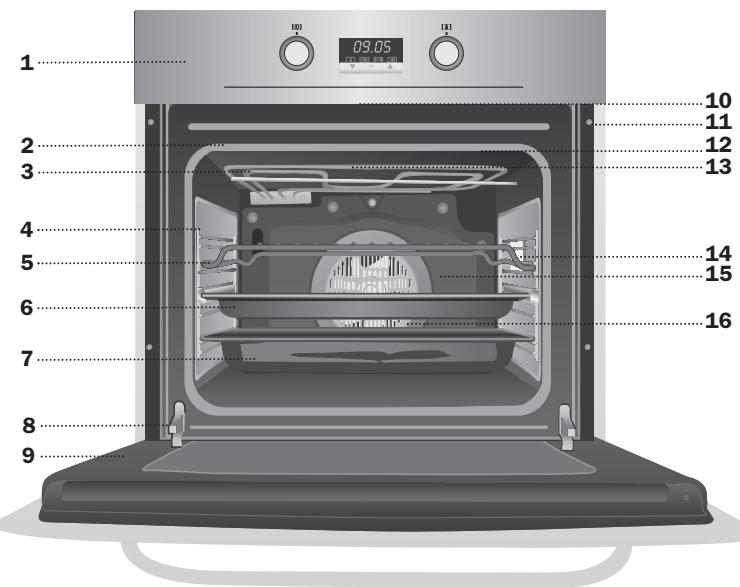

1 Frente de Mandos 2 Junta de Horno 3 Resistencia de Grill 4 Soporte Cromado + Guía Telescópica 5 Parrilla 6 Bandeja Pastelera 7 Bandeja Profunda 8 Bisagra 9 Puerta 10 Salida de aire de refrigeración 11 Fijación al mueble 12 Pantalla de Grill 13 Salida de Humos 14 Lámpara 15 Panel Trasero 16 Turbina

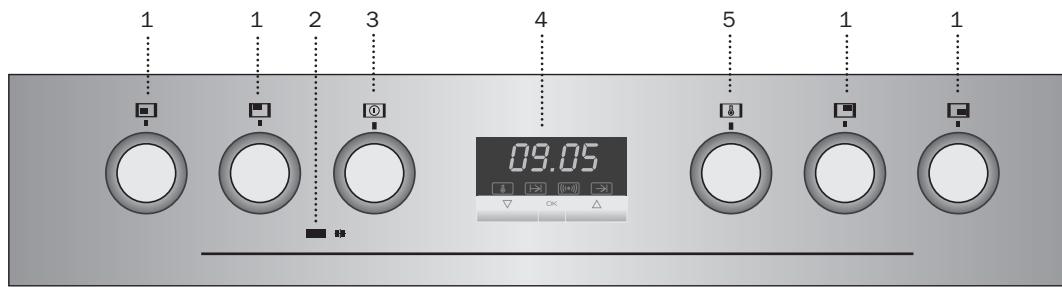

Frontal de Mandos Modelo HE-720 E/HE-735 E

1 Mandos para el control de la encimera. 2 Piloto de conexión encimera. Indica que alguno de los fuegos eléctricos de la placa de encimera está conectado.

3 Selector de sistemas. 4 Reloj electrónico programador. 5 Selector de temperaturas.

Funciones del Horno

Desconexión del horno

Convencional

Se usa en bizcochos y tartas en los que el calor recibido debe ser uniforme y para que consigan una textura esponjosa.

Convencional con Turbina

Adecuado para asados y pastelería. El ventilador reparte de forma uniforme el calor en el interior del horno, reduciendo el tiempo y la temperatura de cocinado.

Grill

Gratinado y asado superficial. Permite el dorado de la capa exterior sin afectar al interior del alimento. Indicado para piezas planas como bistec, costillas, pescado, tostadas.

MaxiGrill

Permite el gratinado en mayores superficies que en Grill, así como una mayor potencia de gratinado, obteniendo un dorado del alimento de forma más rápida.

MaxiGrill con Turbina

Permite el asado uniforme al mismo tiempo que dora superficialmente. Ideal para parrillas. Especial para piezas con gran volumen como aves, caza,... Se recomienda colocar la pieza de carne sobre la parrilla del horno y la bandeja por debajo, para el escurrido de jugos o grasa.

Atención

Durante el uso de la función Grill, MaxiGrill o MaxiGrill con Turbina, la puerta debe mantenerse cerrada.

Turbo

La turbina reparte el calor que proviene de una resistencia situada en la parte trasera del horno. Por la uniformidad de la temperatura que se produce, permite cocinar en 2 alturas al mismo tiempo.

Esta función también permite descongelar alimentos, colocando el selector de temperaturas en posición [].

Solera

Calor solo desde la parte inferior. Apropiado para calentar platos o levantar masas de repostería y afines.

Solera con Turbina

Distribuye el calor que proviene de la parte inferior del horno. Ideal para pasteles con relleno de mermelada o fruta, los cuales solo requieren un aporte de calor inferior. Siempre es necesario un precalentamiento anterior.

Grill y Solera

Especial para asados. Puede usarse para cualquier pieza, independiente de su tamaño.

Nota

La lámpara permanece encendida en cualquier función de cocinado.

Manejo del Horno

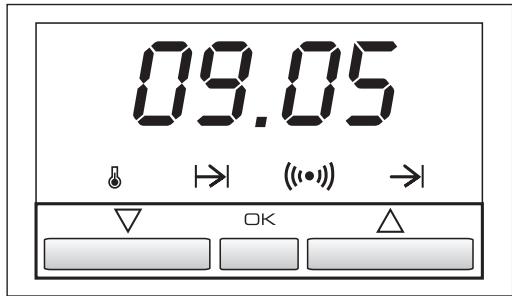

Puesta en Hora del Reloj Electrónico

Al conectar su horno, observará que en el reloj aparece parpadeando la indicación 00:00. Pulsando las teclas o pondrá el reloj en hora; a continuación escuchará 2 beep seguidos como confirmación de la hora elegida.

Si desea modificar la hora, pulse las teclas o hasta que parpadee la hora actual. A continuación pulse la tecla OK. Pulsando las teclas o podrá modificar la hora. Finalmente escuchará 2 beep seguidos como confirmación del cambio realizado.

Tras poner el reloj en hora, su horno está listo para cocinar. Seleccione una referencia de cocinado y una temperatura.

Durante el cocinado observará que el símbolo se ilumina para indicar la transmisión de calor al alimento. Este símbolo se apaga cuando se alcanza la temperatura seleccionada.

Para apagar el horno, ponga los mandos en posición

Funciones del Reloj Electrónico

Avisador: Genera una señal acústica al cabo del tiempo, para ello no es necesario que el horno esté cocinando.

Duración del Cocinado: Permite cocinar durante un tiempo seleccionado, a continuación el horno se apagará de forma automática.

Hora de Finalización del Cocinado: Permite cocinar hasta una hora establecida, a continuación el horno se apagará de forma automática.

Duración y Fin del Cocinado: Permite programar la duración y la hora de finalización del cocinado. Con esta función el horno se pondrá en marcha de forma automática a la hora necesaria para cocinar durante el tiempo seleccionado (Duración) y finalizando de forma automática a la hora que le hayamos indicado (Fin del Cocinado).

Programación del Avisador

1 Pulse la tecla hasta que el símbolo se ilumine. A continuación pulse la tecla OK. 2 Seleccione el tiempo tras el cual desea que el reloj avise, pulsando las teclas o 3 Posteriormente sonarán 2 beep seguidos, se mostrará la hora actual y el símbolo (()) permanecerá iluminado, indicando que el avisador ya está programado. 4 Transcurrido el tiempo programado, sonará una señal acústica y el símbolo empezará a parpadear. 5 Pulse cualquier tecla para detener la señal acústica, en este momento el símbolo se apagará.

En cualquier momento usted puede visualizar el tiempo restante, pulsando las teclas o hasta que el símbolo ([1]) parpadee y pulsando luego la tecla k. En ese momento usted puede modificar el tiempo seleccionado pulsando las teclas o . A continuación escuchará 2 beep seguidos como confirmación del cambio.

Si desea ver de forma permanente el tiempo restante hasta la finalización, pulse las teclas o hasta que el símbolo [((u)] parpadee y luego pulse la tecla de forma prolongada. El símbolo [((u)] está parpadeando. Para

volver a la hora actual basta con pulsar de nuevo la tecla OK de forma prolongada.

Programación de la Duración del Cocinado

1. Pulse las teclas o hasta que el símbolo se ilumine. A continuación pulse la tecla OK. 2. Seleccione la duración, pulsando las teclas ∇ o Δ. 3. Posteriormente sonarán 2 beeps seguidos, se mostrará la hora actual y el símbolo → permanecerá iluminado, indicando que su horno se apagará de forma automática. 4. Seleccione una función y una temperatura de cocinado. 5. Transcurrida la duración del cocinado, el horno se desconectará, sonará una señal acústica y el símbolo parpadeará. 6. Pulse cualquier tecla para detener la señal acústica, encendiéndose el horno de nuevo. 7. Ponga los mandos en posición para apagar el horno.

En cualquier momento usted puede visualizar el tiempo restante de cocinado, pulsando las teclas ∇ o Δ hasta que el símbolo → parpadee y pulsando después la tecla OK. En ese momento usted puede modificar el tiempo seleccionado pulsando las teclas ∇ o Δ. A continuación escuchará 2 beeps seguidos como confirmación del cambio.

Si desea ver de forma permanente el tiempo restante hasta la finalización, pulse las teclas ∇ o Δ para que el símbolo parpadee y luego pulse la tecla OK de forma prolongada. El símbolo estará parpadeando. Para volver a la hora actual basta con pulsar de nuevo la tecla OK de forma prolongada.

Programación de la Hora de Finalización del Cocinado

1. Pulse las teclas ∇ o Δ hasta que el símbolo se ilumine. A continuación pulse la tecla OK. 2. Seleccione la hora de finalización del cocinado, pulsando las teclas ∇ o Δ. 3. Posteriormente sonarán 2 beeps seguidos, se mostrará la hora actual y el símbolo → permanecerá iluminado, indicando que su horno se apagará de forma automática.

4. Seleccione una función y una temperatura de cocinado. 5. Alcanzada la hora seleccionada el horno se desconectará, sonará una señal acústica y el símbolo → parpadeará. 6. Pulse cualquier tecla para detener la señal acústica, encendiéndose el horno de nuevo. 7. Ponga los mandos en posición para apagar el horno.

En cualquier momento usted puede visualizar la hora de finalización del cocinado, pulsando las teclas ∇ o Δ hasta que el símbolo → parpadee y pulsando después la tecla OK. En ese momento usted puede modificar la hora de finalización seleccionada pulsando las teclas ∇ o Δ. A continuación escuchará 2 beeps seguidos como confirmación del cambio.

Puede emplear esta función también cuando usted ya esté cocinando con su horno. Para ello siga las instrucciones indicadas salvo la número 4.

Programación de la Duración y Fin del Cocinado

1 Pulse las teclas o para que el símbolo se ilumine. A continuación pulse la tecla OK. 2 Seleccione la duración, pulsando las teclas o . 3 Posteriormente sonarán 2 beeps seguidos, se ajustará la hora actual y el símbolo permanecerá iluminado. 4 Pulse las teclas o para que el símbolo se ilumine. A continuación pulse la tecla OK. 5 Seleccione la hora de finalización del cocinado, pulsando las teclas o . 6 Posteriormente sonarán 2 beeps seguidos, se ajustará la hora actual y el símbolo → permanecerá iluminado. 7 Seleccione una referencia y una temperatura de cocinado.

8 El horno permanecerá desconectado, quedándose iluminados los símbolos y su hora está programada. 9 Cuando se alcance la hora de comienzo del cocinado, el horno se pondrá en marcha y se realizará el cocinado durante el tiempo seleccionado. 10 Alcanzada la hora de finalización que se había programado, el horno se desconectará, sonará una señal acústica y los símbolos 1→ 1 y 2→ 1 parpadearán. 11 Pulse cualquier tecla para detener la señal acústica, encendiéndose el horno de nuevo. 12 Ponga los mandos en posición para apagar el horno.

Si usted desea modificar la hora de finalización, pulse las teclas o hasta que se ilumine el símbolo y pulse la tecla . En este momento usted podrá modificar la hora seleccionada pulsando las teclas o . A continuación escuchará 2 beeps seguidos como confirmación del cambio.

Atención

En caso de un corte de suministro eléctrico, se borrará toda la programación de su reloj electrónico y aparecerá parpadeando la indicación 00:00 en el reloj. Deberá ponerlo en hora y programarlo de nuevo.

Cambio de la lámpara del horno

ATENCIÓN

Para cambiar la lámpara, asegúrese primero de que el horno está desconectado de la red eléctrica.

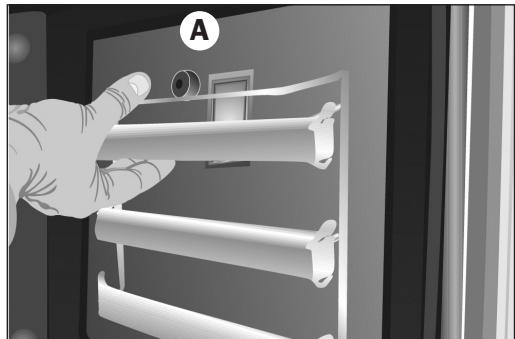

• Desmonte las guías telescópicas, soltándolas de la tuerca (A).

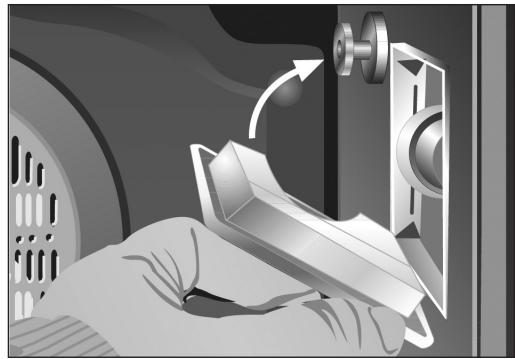

• Suelte la lente del portalámparas con la ayuda de una herramienta.

• Sustituya la lámpara. Monte de nuevo la lente, asegurando que encaja en posición correcta.

La lámpara a sustituir debe tener una resistencia a la temperatura de hasta 300°C , solicítela en el servicio de asistencia técnica.
