Tipo de produto	Forno embutível multifunção
Marca	TEKA
Modelo	HE-735
Dimensões (L x A x P)	Aproximadamente 595 x 595 x 575 mm
Peso	Aproximadamente 30 kg
Alimentação elétrica	230 V / 50 Hz, 16 A
Potência total	Aproximadamente 3,2 kW
Funções de cozimento	Convencional, Convencional com turbina, Grelhador, Maxigrelhador, Maxigrelhador com turbina, Turbo, Resistência inferior, Resistência inferior com turbina, Grelhador + Resistência inferior
Tipo de comando	Painel frontal com seletor de funções, seletor de temperaturas e relógio eletrônico
Relógio eletrônico	Display digital com temporizador, duração do cozimento, fim do cozimento e programação diferida
Iluminação interna	Lâmpada halógena 40 W, resistente a 300°C
Capacidade	Aproximadamente 70 litros
Acessórios fornecidos	Grelha, tabuleiro para pastelaria, tabuleiro para assados, suporte cromado com guia telescópica
Porta	Vidro duplo removível
Limpeza	Parede traseira esmaltada, limpeza fácil com pano úmido
Segurança	Desligar antes de substituir a lâmpada; porta com travamento durante as funções grelhador
Peças sobressalentes	Lâmpada (G9 40 W 300°C), calhas telescópicas, lente do soquete
Instalação	Embutido em um móvel de dimensões padrão (largura 560-570 mm, altura 590-600 mm)
Classe energética	A (estimativa)
Garantia	2 anos (conforme legislação vigente)

Perguntas frequentes - HE-735 - INSTALLATION MANUAL TEKA

Como ajustar o relógio do forno HE-735?

Na primeira inicialização, o display pisca '00:00'. Pressione as teclas + ou - para ajustar a hora e confirme com a tecla OK. Você ouvirá dois bipes.

Como programar um cozimento automático com parada?

Pressione a tecla Função até que o símbolo duração acenda e depois OK. Ajuste a duração com +/- e confirme. Em seguida, selecione a função e a temperatura. No final do cozimento, o forno desliga automaticamente.

O que fazer se o display piscar '00:00' após uma queda de energia?

Uma queda de energia apaga a programação. Basta reajustar o relógio: pressione + ou - até que a hora pisque, ajuste e confirme com OK.

Como usar a função Maxigrelhador com turbina?

Gire o seletor de funções para a posição Maxigrelhador + turbina. Coloque a carne na grelha e a bandeja por baixo. Esta função é ideal para peças volumosas como aves. A porta deve permanecer fechada.

Como limpar o forno?

Limpe o interior com um pano úmido e detergente neutro. Evite produtos abrasivos. A parede traseira é esmaltada, limpe-a regularmente. Para manchas difíceis, use uma pasta de bicarbonato.

Como substituir a lâmpada do forno?

Desligue primeiro o forno. Desmonte as calhas telescópicas desapertando a porca (A). Remova a lente do soquete com uma ferramenta. Substitua a lâmpada por uma nova resistente a 300°C (tipo G9, 40 W). Recoloque a lente.

Quais acessórios são fornecidos com o forno?

O forno é fornecido com uma grelha, um tabuleiro para pastelaria, um tabuleiro para assados e um suporte cromado com guia telescópica.

O ventilador do forno faz barulho, é normal?

Sim, o ruído do ventilador de arrefecimento é normal. Pode ser mais audível durante o cozimento. Se o ruído se tornar excessivo, verifique se nada obstrui as entradas de ar.

Como descongelar alimentos com este forno?

Use a função Turbo e ajuste o seletor de temperatura na posição descongelamento (símbolo floco). O calor suave distribuído pela turbina descongela uniformemente.

Posso cozinhar em dois níveis ao mesmo tempo?

Sim, use a função Turbo ou Convencional com turbina. Essas funções distribuem o calor uniformemente, permitindo cozinhar em duas grelhas simultaneamente.

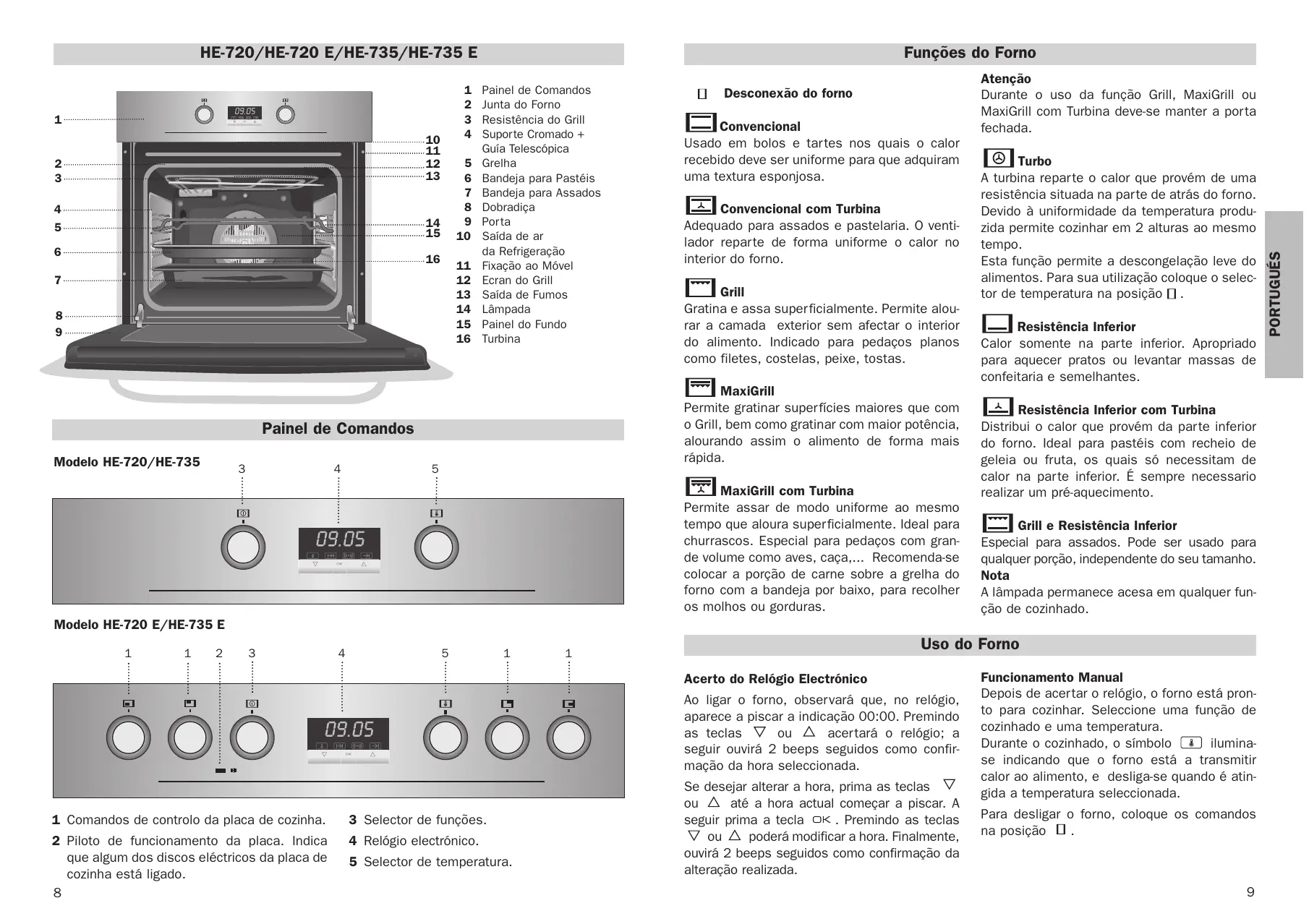

MANUAL DE UTILIZADOR HE-735 - INSTALLATION MANUAL TEKA

Folha de Características

Folha de Características

Lista de Recursos

Manual de Funcionamento

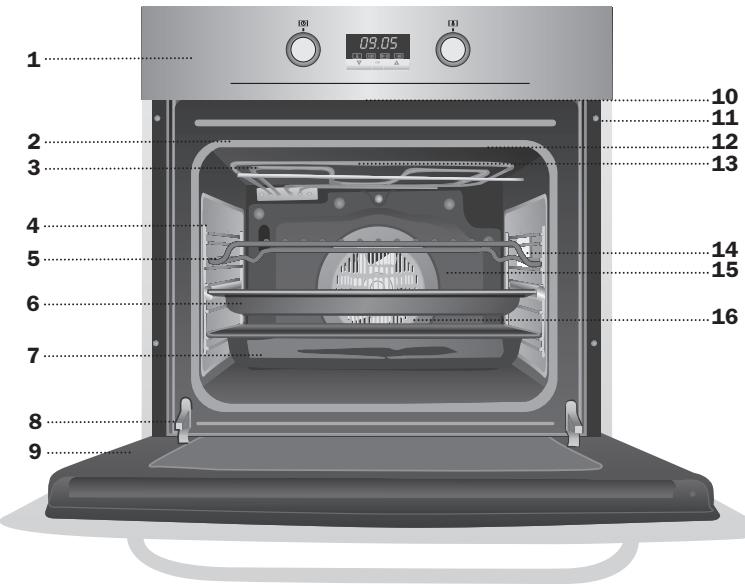

1 Painel de Comandos 2 Junta do Forno 3 Resistência do Grill 4 Suporte Cromado + Guia Telescópica 5 Grelha 6 Bandeja para Pastéis 7 Bandeja para Assados 8 Dobradiça 9 Porta 10 Saia de ar da Refrigeração 11 Fixação ao Móvel 12 Ecran do Grill 13 Saia de Fumos 14 Lâmpada 15 Painel do Fundo 16 Turbina

Painel de Comandos

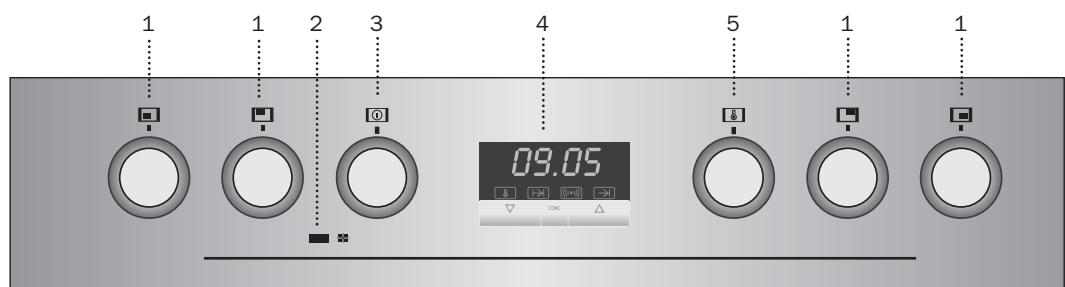

Modelo HE-720/HE-735 Modelo HE-720 E/HE-735 E

1 Comandos de controlo da placa de cozinha. 2 Piloto de funcionamento da placa. Indica que algum dos discos elétricos da placa de cozinha está ligado.

3 Seletor de funções. 4 Relógio eletrónico. 5 Seletor de temperatura.

Funções do Forno

Desconexão do forno

Convencional

Usado em bolos e tartes nos quais o calor recebido deve ser uniforme para que adquiram uma textura esponjosa.

Convencional com Turbina

Adequado para assados e pastelaria. O ventilador reparte de forma uniforme o calor no interior do forno.

Grelhador

Grelha e aloura superficialmente. Permite alourar a camada exterior sem afetar o interior do alimento. Indicado para pedaços planos como filetes, costelas, peixe, tostas.

MaxiGrelhador

Permite gratinar superfícies maiores que o Grill, bem como gratinar com maior potência, alourando assim o alimento de forma mais rápida.

MaxiGrelhador com Turbina

Permite assar de modo uniforme ao mesmo tempo que aloura superficialmente. Ideal para churrascos. Especial para pedaços com grande volume como aves, caça,... Recomenda-se colocar a porção de carne sobre a grelha do forno com a bandeja por baixo, para recolher os molhos ou gorduras.

Atenção

Durante o uso da função Grill, MaxiGrill ou MaxiGrill com Turbina deve-se manter a porta fechada.

Turbo

A turbina reparte o calor que provém de uma resistência situada na parte de trás do forno. Devido à uniformidade da temperatura produzida, permite cozinhar em 2 níveis ao mesmo tempo.

Esta função permite a descongelação leve dos alimentos. Para sua utilização, coloque o seletor de temperatura na posição

Resistência Inferior

Calor somente na parte inferior. Apropriado para aquecer pratos ou levantar massas de confeitaria e semelhantes.

Resistência Inferior com Turbina

Distribui o calor que provém da parte inferior do forno. Ideal para pastéis com recheio de geleia ou fruta, os quais necessitam de calor na parte inferior. É sempre necessário realizar um pré-aquecimento.

Grelha e Resistência Inferior

Especial para assados. Pode ser usado para qualquer porção, independente do seu tamanho. Nota:

A lâmpada permanece acesa em qualquer função de cozinhado.

Uso do Forno

Ao ligar o forno, observará que, no relógio, aparece a piscar a indicação 00:00. Premindo as teclas ou acertará o relógio; a seguir ouvirá 2 beeps seguidos como confirmação da hora selecionada.

Se desejar alterar a hora, prima as teclas ou até a hora atual começar a piscar. A seguir prima a tecla OK. Premindo as teclas ou até poderá modificar a hora. Finalmente, ouvirá 2 beeps seguidos como confirmação da alteração realizada.

Funcionamento Manual

Depois de acertar o relógio, o forno está pronto para cozinhar. Selecione uma função de cozinhado e uma temperatura.

Durante o cozinhado, o símbolo ilumina-se indicando que o forno está a transmitir calor ao alimento, e desliga-se quando é atingida a temperatura selecionada.

Para desligar o forno, coloque os comandos na posição \square

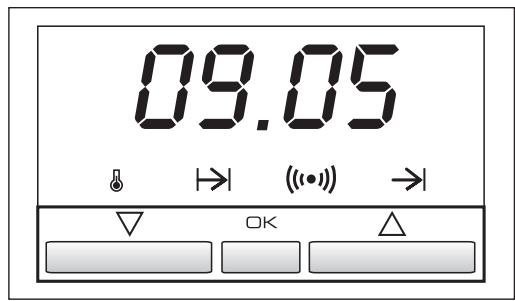

Funções do Relógio Elétrico

Avisador: Gera um sinal acústico ao fim de algum tempo, para tal, não é necessário que o forno esteja a cozinhar.

Duração do Cozinhado: Permite cozinhar durante um tempo selecionado; de seguida, o forno desligar-se-á de forma automática.

Hora de Finalização do Cozinhado: Permite cozinhar até uma hora estabelecida, de seguida, o forno desligar-se-á de forma automática.

Duração e Fim do Cozinhado: Permite programar a duração e a hora de finalização do cozinhado. Com esta função, o forno colocar-se-á em funcionamento de forma automática à hora necessária para cozinhar durante o tempo selecionado (Duração), finalizando de forma automática à hora anteriormente indicada (Fim do Cozinhado).

Programação do Avisador

1 Prima a tecla até o símbolo iluminar-se. A seguir prima a tecla K. 2 Selecione o tempo após o qual deseja que o relógio avise, premindo as teclas ou . 3 Posteriormente, soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo permanecerá iluminado, indicando que o avisador já está programado. 4 Decorrido o tempo programado, soará um sinal acústico e o símbolo (()) ficará a piscar. 5 Prima qualquer tecla para parar o sinal acústico, o símbolo (()) desligar-se-á.

Em qualquer momento, pode visualizar o tempo restante, premindo as teclas ou até o símbolo ( ) piscar, e premindo de seguida a tecla K. Neste momento, pode alterar o tempo selecionado premindo as teclas ou . A seguir ouvirá 2 beeps seguidos como confirmação da alteração.

Se desejar ver de forma permanente o tempo restante até a finalização, prima as teclas ou até o símbolo [i] piscar e prima a tecla K de forma prolongada. O símbolo [i] piscará. Para voltar à hora atual, basta premir de novo a tecla K de forma prolongada.

Programação da Duração do Cozinhado

1 Prima as teclas ou até o símbolo iluminar-se. De seguida prima a tecla K. 2 Selecione a duração, premindo as teclas ou . 3 Posteriormente soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo 1 > 1 permanecerá iluminado, indicando que o forno se desligará de forma automática. 4 Selecione uma função e uma temperatura de cozinhado. 5 Decorrida a duração do cozinhado, o forno desligar-se-á, soará um sinal acústico e o símbolo → piscará. 6 Prima qualquer tecla para parar o sinal acústico, ligando-se o forno de novo. 7 Coloque os comandos na posição para desligar o forno.

A qualquer momento, pode visualizar o tempo restante de cozinhado, premindo as teclas ou até o símbolo piscar, e premindo de seguida a tecla K. Neste momento, pode modificar o tempo selecionado premindo as teclas ou . A seguir ouvirá 2 beeps seguidos, como confirmação da alteração.

Se desejar ver de forma permanente o tempo restante até a finalização, prima as teclas ou até o símbolo 1→ piscar e prima a tecla 0→ de forma prolongada. O símbolo 1→ piscará. Para voltar à hora atual, basta premir de novo a tecla 0→ de forma prolongada.

Programação da Hora de Finalização do Cozinhado

1 Prima as teclas ou ▲ até o símbolo → iluminar-se. De seguida prima a tecla OK. 2 Selecione a hora de finalização do cozinhado, premindo as teclas ou ▲. 3 Posteriormente soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo → permanecerá iluminado, indicando que o forno se desligará de forma automática. 4 Selecione uma função e uma temperatura de cozinhado. 5 Alcançada a hora selecionada, o forno desligar-se-á, soará um sinal acústico e o símbolo → piscará.

6 Prima qualquer tecla para parar o sinal acústico, ligando-se o forno de novo. 7 Coloque os comandos na posição para desligar o forno.

A qualquer momento pode cozinhar, premindo as teclas ou até o símbolo → piscar, e premindo de seguida a tecla OK. Neste momento, pode modificar a hora de finalização selecionada premindo as teclas ou ▲. A seguir ouvirá 2 beeps seguidos, como confirmação da alteração.

Pode usar esta função mesmo que já está a utilizar o forno. Para tal, siga as instruções indicadas, exceto a número 4.

Programação da Duração e Fim do Cozinhado

1 Prima as teclas ▼ ou ▲ até o símbolo iluminar-se. De seguida prima a tecla OK. 2 Selecione a duração, premindo as teclas ou ▲. 3 Posteriormente soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo → permanecerá iluminado. 4 Prima as teclas ▼ ou ▲ até o símbolo → se iluminar. A seguir prima a tecla OK. 5 Selecione a hora de finalização do cozinhado, premindo as teclas ▼ ou ▲. 6 Posteriormente soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo → permanecerá iluminado. 7 Selecione uma função e uma temperatura de cozinhado. 8 O forno permanecerá desligado, ficando iluminados os símbolos e . O seu forno está programado.

9 Quando alcançar a hora de início do cozinhado, o forno entra em funcionamento e realizar-se-á o cozinhado durante o tempo selecionado. 10 Alcançada a hora final que tinha sido programada, o forno desligar-se-á, soará um sinal acústico e os símbolos → e → piscarão. 11 Prima qualquer tecla para parar o sinal acústico, ligando-se o seu forno de novo. 12 Coloque os comandos na posição para desligar o forno.

Se desejar modificar a hora de finalização, prima as teclas ou até se iluminar o símbolo →, e prima a tecla OK. A partir de este modo, pode modificar a hora selecionada de preferência premindo as teclas ou. A seguir ouvirá 2 beeps seguidos, como confirmação da modificação.

Atenção

No caso de um corte de fornecimento elétrico, será eliminada toda a programação do relógio eletrónico e aparecerá a indicação 00:00 a piscar no relógio. Deverá acertá-lo e programá-lo de novo.

Troca da lâmpada do forno

ATENÇÃO

Para trocar a lâmpada, assegure-se primeiro que o forno está desligado da rede elétrica.

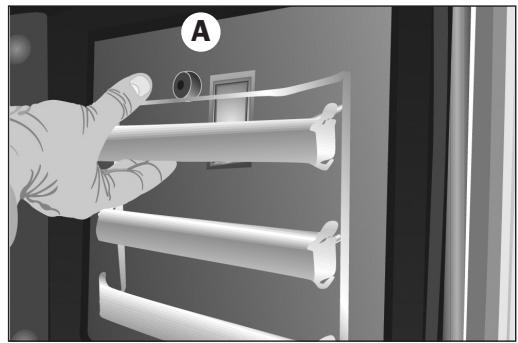

• Desmonte as guias telescópicas, soltando-as da porca (A).

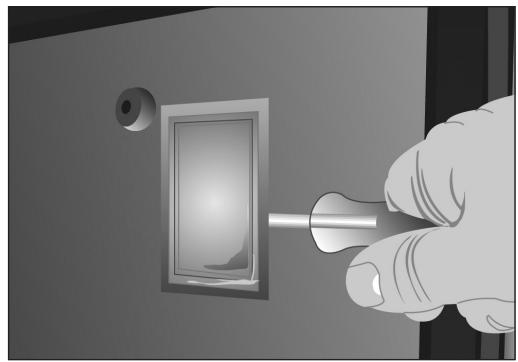

• Solte a lente do porta-lâmpadas com a ajuda de uma ferramenta.
• Substitua a lâmpada.

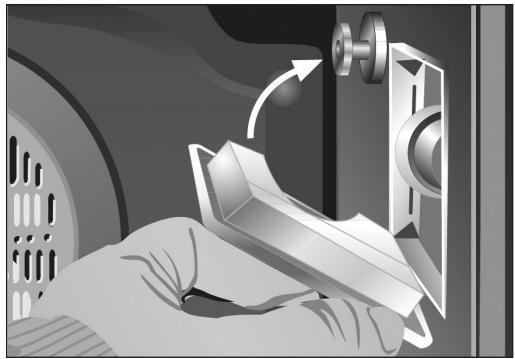

• Monte novamente a lente, assegurando que a encaixa na posição correta.

A lâmpada a substituir deve ter uma resistência à temperatura até 300°C. Solicite-a no serviço de assistência técnica.

HE-720/HE-720 E/HE-735/HE-735 E
