Tipo de produto	Forno embutir
Marca	TEKA
Modelo	HE-735 E
Funções de cozedura	Convencional, Convencional com turbina, Grelhador, Maxigrelhador, Maxigrelhador com turbina, Turbo (calor rotativo), Descongelação, Resistência inferior, Resistência inferior com turbina, Grelhador + resistência inferior
Relógio eletrónico	Com programação da duração, fim de cozedura, avisador, combinação duração + fim
Tipo de comandos	Táteis (eletrónicos) com seletor de funções e temperatura
Ecrã	Relógio eletrónico digital
Acessórios fornecidos	Grelha, tabuleiro de pastelaria, tabuleiro para assados, guia telescópico
Segurança	Paragem automática no fim da cozedura programada, porta deve permanecer fechada no modo grelhador
Iluminação	Lâmpada interior com lâmpada resistente a 300 °C
Manutenção e limpeza	Desligar antes de substituir a lâmpada; desmontar os trilhos telescópicos para aceder ao casquilho
Peças sobressalentes	Lâmpada de substituição resistente a 300 °C (disponível no serviço técnico)
Alimentação	220-240 V (estimativa padrão)

Perguntas frequentes - HE-735 E - INSTALLATION MANUAL TEKA

Como acertar o relógio?

Aquando da ligação, o relógio mostra 00:00 a piscar. Utilize os botões + e - para acertar a hora atual e, em seguida, prima OK. Ouvirá dois bipes de confirmação.

Como usar a função de cozedura programada?

Para programar a duração: prima a tecla até que o símbolo duração se acenda, prima OK, ajuste a duração com os botões + e - e confirme. Em seguida, selecione uma função e uma temperatura. O forno desligar-se-á automaticamente no fim.

O que fazer se o relógio piscar após uma falha de energia?

Em caso de falha, a programação é apagada e o relógio mostra 00:00 a piscar. É necessário acertá-lo como na primeira ligação (ver pergunta 1).

Como substituir a lâmpada do forno?

Desligue primeiro o forno. Desmonte os trilhos telescópicos desaparafusando a porca. Retire a lente com uma ferramenta, substitua a lâmpada por uma nova resistente a 300 °C e, em seguida, remonte a lente.

Posso usar a função Grelhador com a porta aberta?

Não, quando utilizar as funções Grelhador, Maxigrelhador ou Maxigrelhador com turbina, a porta deve permanecer fechada.

Como ajustar o avisador?

Prima a tecla até que o símbolo avisador se acenda, e depois prima OK. Utilize os botões + e - para escolher o atraso e confirme. O símbolo permanece aceso enquanto o avisador estiver ativo.

Quais são as diferentes funções de cozedura disponíveis?

O forno oferece vários modos: Convencional, Convencional com turbina, Grelhador, Maxigrelhador, Maxigrelhador com turbina, Turbo, Descongelação, Resistência inferior, Resistência inferior com turbina e Grelhador + resistência inferior.

Como usar a função Turbo?

Selecione a função Turbo no seletor de funções. A turbina distribui o calor uniformemente, permitindo cozer em dois níveis simultaneamente.

O que fazer se o forno não aquecer?

Verifique se o forno está ligado e se o relógio está acertado. Certifique-se de que selecionou uma função e uma temperatura. Se o problema persistir, contacte o serviço técnico.

Como fazer a manutenção do forno?

Desligue antes de qualquer limpeza. Limpe o interior com um pano húmido. Evite produtos de limpeza abrasivos. Substitua a lâmpada defeituosa por uma lâmpada específica resistente a 300 °C.

MANUAL DE UTILIZADOR HE-735 E - INSTALLATION MANUAL TEKA

Folha de Características

Folha de Características

Lista de Recursos

Manual de Funcionamento

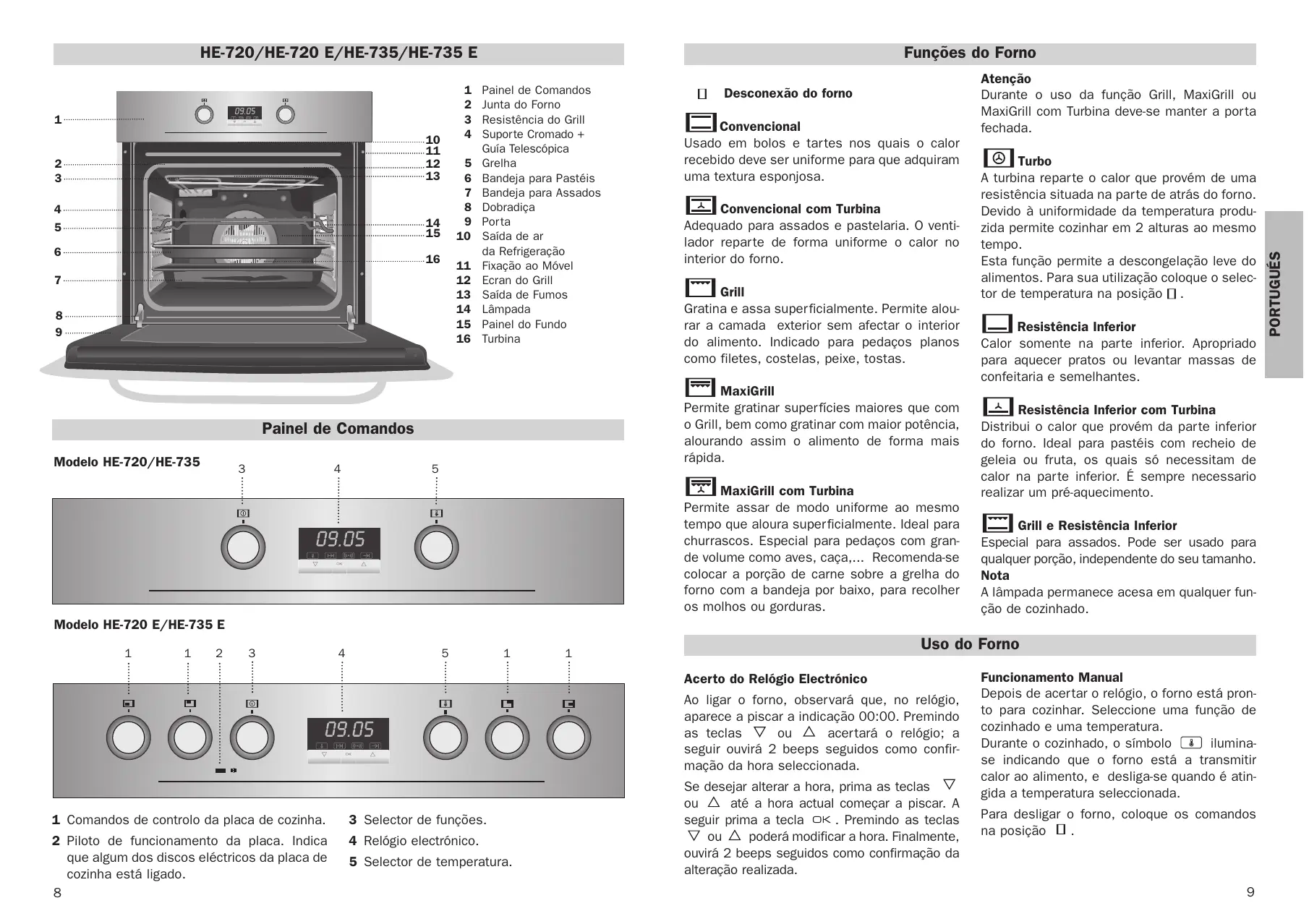

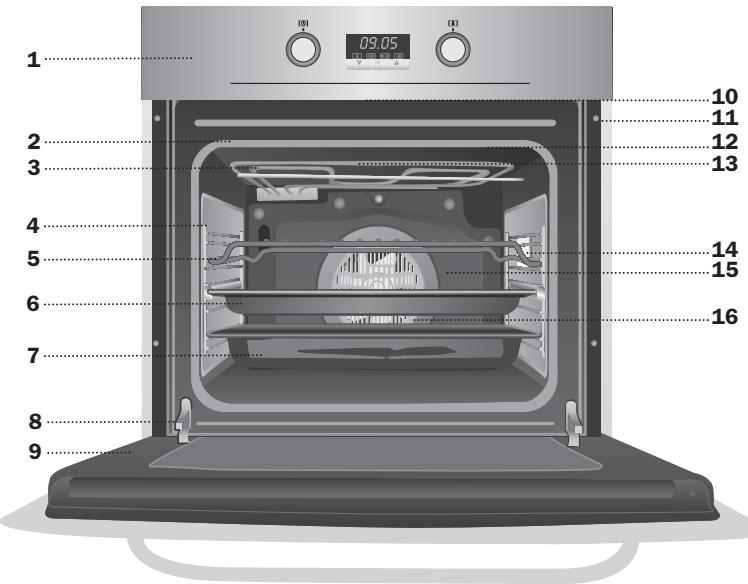

1 Painel de Comandos 2 Junta do Forno 3 Resistência do Grill 4 Suporte Cromado + Guia Telescópica 5 Grelha 6 Bandeja para Pasteis 7 Bandeja para Assados 8 Dobradiça 9 Porta 10 Saída de ar da Refrigeração 11 Fixação ao Móvel 12 Ecrã do Grill 13 Saída de Fumos 14 Lâmpada 15 Painel do Fundo 16 Turbina

Painel de Comandos

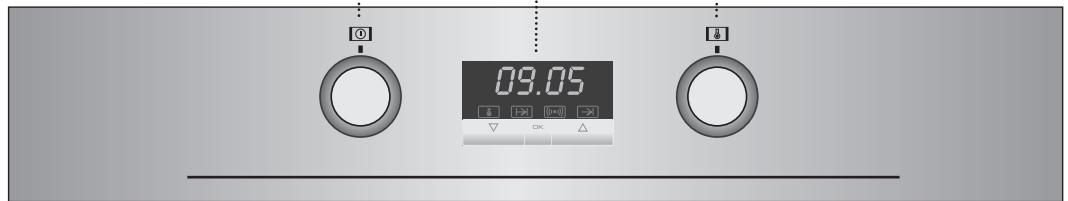

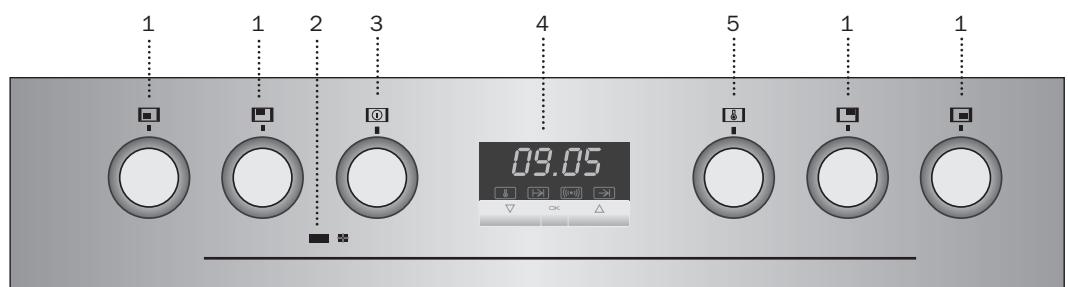

Modelo HE-720/HE-735 Modelo HE-720 E/HE-735 E

1 Comandos de controlo da placa de cozinha. 2 Piloto de funcionamento da placa. Indica que algum dos discos elétricos da placa de cozinha está ligado.

3 Seletor de funções. 4 Relógio eletrónico. 5 Seletor de temperatura.

Funções do Forno

Desconexão do forno

Convencional

Usado em bolos e tartes nos quais o calor recebido deve ser uniforme para que adquiram uma textura esponjosa.

Convencional com Turbina

Adequado para assados e pastelaria. O ventilador reparte de forma uniforme o calor no interior do forno.

Grelhador

Grelha e aloura superficialmente. Permite alourar a camada exterior sem afetar o interior do alimento. Indicado para pedaços planos como filetes, costelas, peixe, tostas.

MaxiGrelhador

Permite gratinar superfícies maiores do que o Grill, bem como gratinar com maior potência, alourando assim o alimento de forma mais rápida.

MaxiGrelhador com Turbina

Permite assar de modo uniforme ao mesmo tempo que aloura superficialmente. Ideal para churrascos. Especial para pedaços com grande volume como aves, caça,... Recomenda-se colocar a porção de carne sobre a grelha do forno com a bandeja por baixo, para recolher os molhos ou gorduras.

Atenção

Durante o uso da função Grill, MaxiGrill ou MaxiGrill com Turbina, deve-se manter a porta fechada.

Turbo

A turbina reparte o calor que provém de uma resistência situada na parte de trás do forno. Devido à uniformidade da temperatura produzida, permite cozinhar em 2 níveis ao mesmo tempo.

Esta função permite a descongelação leve dos alimentos. Para sua utilização, coloque o seletor de temperatura na posição □.

Resistência Inferior

Calor somente na parte inferior. Apropriado para aquecer pratos ou levantar massas de confeitaria e semelhantes.

Resistência Inferior com Turbina

Distribui o calor que provém da parte inferior do forno. Ideal para pastéis com recheio de geleia ou fruta, os quais necessitam de calor na parte inferior. É sempre necessário realizar um pré-aquecimento.

Grelha e Resistência Inferior

Especial para assados. Pode ser usado para qualquer porco, independente do seu tamanho. Nota:

A lâmpada permanece acesa em qualquer função de cozinhado.

Uso do Forno

Ao ligar o forno, observará que, no relógio, aparece a piscar a indicação 00:00. Premindo as teclas ou acertará o relógio; a seguir ouvirá 2 beeps seguidos como confirmação da hora selecionada.

Se desejar alterar a hora, prima as teclas ou até a hora atual começar a piscar. A seguir prima a tecla OK. Premindo as teclas ou até poderá modificar a hora. Finalmente, ouvirá 2 beeps seguidos como confirmação da alteração realizada.

Funcionamento Manual

Depois de acertar o relógio, o forno está pronto para cozinhar. Selecione uma função de cozinhado e uma temperatura.

Durante o cozinhado, o símbolo ilumina-se indicando que o forno está a transmitir calor ao alimento, e desliga-se quando é atingida a temperatura selecionada.

Para desligar o forno, coloque os comandos na posição \square

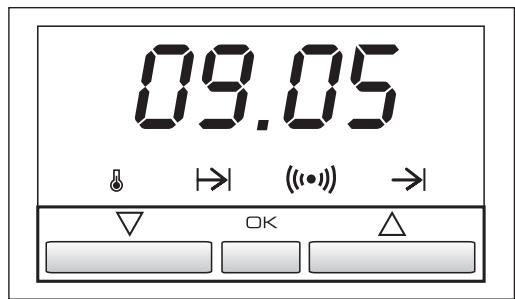

Funções do Relógio Elétrico

Avisador: Gera um sinal acústico ao fim de algum tempo, para tal, não é necessário que o forno esteja a cozinhar.

Duração do Cozinhado: Permite cozinhar durante um tempo selecionado; de seguida, o forno desligar-se-á de forma automática.

Hora de Finalização do Cozinhado: Permite cozinhar até uma hora estabelecida, de seguida, o forno desligar-se-á de forma automática.

Duração e Fim do Cozinhado: Permite programar a duração e a hora de finalização do cozinhado. Com esta função, o forno colocar-se-á em funcionamento de forma automática à hora necessária para cozinhar durante o tempo selecionado (Duração), finalizando de forma automática à hora anteriormente indicada (Fim do Cozinhado).

Programação do Avisador

1 Prima a tecla ▲ até o símbolo iluminar-se. A seguir prima a tecla ■ K. 2 Selecione o tempo após o qual deseja que o relógio avise, premindo as teclas ▼ ou ▲. 3 Posteriormente, soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo (:) permanecerá iluminado, indicando que o avisador está programado. 4 Decorrido o tempo programado, soará um sinal acústico e o símbolo ((●)) começará a piscar. 5 Prima qualquer tecla para parar o sinal acústico, o símbolo ((●)) desligar-se-á.

Em qualquer momento, pode visualizar o tempo restante, premindo as teclas ▼ ou ▲ até o símbolo ((●)) piscar, e premindo de seguida a tecla ■ K. Neste momento, pode alterar o tempo selecionado premindo as teclas ▼ ou ▲. A seguir ouvirá 2 beeps seguidos como confirmação da alteração.

Se desejar ver de forma permanente o tempo restante até a finalização, prima as teclas ▼ ou ▲ até o símbolo [i] piscar e prima a tecla ■ K de forma prolongada. O símbolo [i] piscará. Para voltar à hora atual, basta premir de novo a tecla ■ K de forma prolongada.

Programação da Duração do Cozinhado

1 Prima as teclas ▼ ou ▲ até o símbolo iluminar-se. De seguida prima a tecla ■ K. 2 Selecione a duração, premindo as teclas ▼ ou ▲. 3 Posteriormente soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo (1 > 1) permanecerá iluminado, indicando que o forno desligar-se-á de forma automática. 4 Selecione uma função e uma temperatura de cozinhado. 5 Decorrida a duração do cozinhado, o forno desligar-se-á, soará um sinal acústico e o símbolo → ↓ piscará. 6 Prima qualquer tecla para parar o sinal acústico, ligando-se o forno de novo. 7 Coloque os comandos na posição para desligar o forno.

A qualquer momento, pode visualizar o tempo restante de cozinhado, premindo as teclas ▼ ou ▲ até o símbolo piscar, e premindo de seguida a tecla ■ K. Neste momento, pode modificar o tempo selecionado premindo as teclas ▼ ou ▲. A seguir ouvirá 2 beeps seguidos, como confirmação da alteração.

Se desejar ver de forma permanente o tempo restante até a finalização, prima as teclas ▼ ou ▲ até o símbolo piscar e prima a tecla ■ K de forma prolongada. O símbolo piscará. Para voltar à hora atual, basta premir de novo a tecla ■ K de forma prolongada.

Programação da Hora de Finalização do Cozinhado

1 Prima as teclas ▼ ou ▲ até o símbolo iluminar-se. De seguida prima a tecla ■ K. 2 Selecione a hora de finalização do cozinhado, premindo as teclas ▼ ou ▲. 3 Posteriormente soarão 2 beeps seguidos, será mostrada a hora atual e o símbolo → permanecerá iluminado, indicando que o forno desligar-se-á de forma automática. 4 Selecione uma função e uma temperatura de cozinhado. 5 Alcançada a hora selecionada, o forno desligar-se-á, soará um sinal acústico e o símbolo →1 piscará.

6 Prima qualquer tecla para parar o sinal acústico, ligando-se o forno de novo. 7 Coloque os comandos na posição para desligar o forno.

A qualquer momento pode visualizar a hora de finalização do cozinhado, premindo as teclas ou até o símbolo → piscar, e premindo de seguida a tecla OK. Neste momento, pode modificar a hora de finalização selecionada premindo as teclas ou △. A seguir ouvirá 2 beeps seguidos, como confirmação da alteração.

Pode usar esta função mesmo que já esteja a utilizar o forno. Para tal, siga as instruções indicadas, exceto a número 4.

Programação da Duração e Fim do Cozinhado

1 Prima as teclas ∇ ou △ até o símbolo se iluminar. De seguida prima a tecla OK. 2 Selecione a duração, premindo as teclas ou △. 3 Posteriormente soarão 2 beeps seguidos, será gravada a hora atual e o símbolo permanecerá iluminado. 4 Prima as teclas ∇ ou △ até o símbolo → se iluminar. 5 Selecione a hora de finalização do cozinhado, premindo as teclas ∇ ou △. 6 Posteriormente soarão 2 beeps seguidos, será gravada a hora atual e o símbolo → permanecerá iluminado. 7 Selecione uma função e uma temperatura de cozinhado. 8 O forno permanecerá desligado, ficando iluminados os símbolos. O seu forno está programado.

9 Quando alcançar a hora de início do cozinhado, o forno entra em funcionamento e realizar-se-á o cozinhado durante o tempo selecionado. 10 Alcançada a hora final que tinha sido programada, o forno desligar-se-á, soar um sinal acústico e os símbolos piscarão. 11 Prima qualquer tecla para parar o sinal acústico, ligando-se o seu forno de novo. 12 Coloque os comandos na posição para desligar o forno.

Se desejar modificar a hora de finalização, prima as teclas ou até se iluminar o símbolo →, e prima a tecla OK. A partir deste modo, pode modificar a hora selecionada premindo as teclas ou. A seguir ouvirá 2 beeps seguidos, como confirmação da modificação.

Atenção

No caso de um corte de fornecimento elétrico, será eliminada toda a programação do relógio eletrónico e aparecerá a indicação 00:00 a piscar no relógio. Deverá acertá-lo e programá-lo de novo.

Troca da lâmpada do forno

ATENÇÃO

Para trocar a lâmpada, assegure-se primeiro que o forno está desligado da rede elétrica.

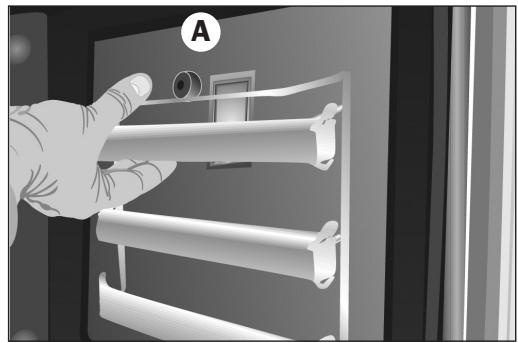

• Desmonte as guias telescópicas, soltando-as da porca (A).

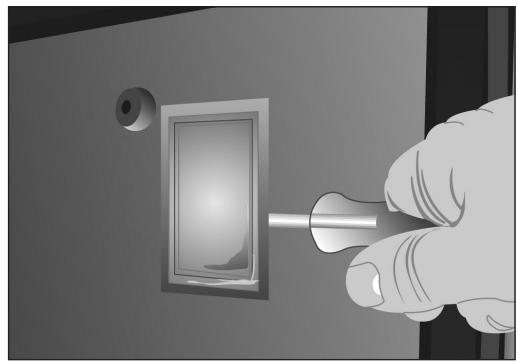

• Solte a lente do porta-lâmpadas com a ajuda de uma ferramenta.
• Substitua a lâmpada.
• Monte novamente a lente, assegurando que a encaixa na posição correta.

A lâmpada a substituir deve ter uma resistência à temperatura até 300°C. Solicite-a no serviço de assistência técnica.

HE-720/HE-720 E/HE-735/HE-735 E
