DH-110 - Exaustor de cozinha TEKA - Manual de utilização gratuito

Tipo de produto	Exaustor de cozinha
Marca	Teka
Modelo	DH-110
Largura	110 cm
Altura das condutas	Ajustável (consultar manual)
Peso	Aprox. 15 kg (estimado)
Tensão de rede	220 – 240 V
Frequência de rede	50/60 Hz
Potência total	330 W (2 x 40 W lâmpadas + 250 W motor)
Caudal de aspiração	880 m³/h
Diâmetro da conduta de saída	≥ 120 mm
Distância mínima ao fogão	50 cm (elétrico) / 65 cm (gás ou misto)
Filtros metálicos	Laváveis (mensalmente, à mão ou máquina louça)
Filtros de carbono ativo	Opcionais, substituir a cada 3-6 meses
Tipo de lâmpadas	2 x 40 W (casquilho E-14)
Controlos	Interruptores para luz e velocidade (3 velocidades)
Modos de funcionamento	Extração (evacuação exterior) ou recirculação (com filtro carbono)
Instalação	Parede, com suportes fornecidos
Material do corpo	Aço inoxidável
Acessórios fornecidos	Redutor 150/120 mm, suportes, buchas, parafusos, ganchos
Garantia	Consultar serviço técnico Teka

Perguntas frequentes - DH-110 TEKA

Como limpar o exaustor DH-110 Teka?

Limpe o corpo com produtos específicos para aço inoxidável. Os filtros metálicos devem ser lavados mensalmente com água quente e detergente neutro ou na máquina de lavar louça. Deixe secar ao ar antes de recolocar. Nunca use esfregões metálicos ou produtos abrasivos.

Como substituir as lâmpadas do exaustor?

Retire os filtros metálicos. Desaperte os parafusos do limpa-fácil, desloque-o e retire-o. Afrouxe os parafusos da tampa decorativa (A) e baixe-a. Troque a lâmpada fundida (máx. 40 W, E-14). Recoloque tudo no lugar.

O que fazer se o exaustor não funciona?

Verifique se o cabo de alimentação está ligado e se há corrente na rede. Se sim, contacte o serviço técnico Teka.

Qual a distância mínima entre o exaustor e o fogão?

Para fogões elétricos: mínimo 50 cm. Para fogões a gás ou mistos: mínimo 65 cm. Respeite as indicações do fabricante do fogão.

O exaustor pode ser usado em modo recirculação?

Sim, quando não é possível evacuar para o exterior. Deve instalar filtros de carbono ativo (não fornecidos). A duração dos filtros é de 3 a 6 meses; não são laváveis.

Como instalar o exaustor DH-110?

A instalação deve seguir as instruções do manual: fixe os suportes na parede, nivele, monte as condutas (máx. 4 metros, com até 2 curvas de 90°), e ligue à rede. Para recirculação, adicione filtros de carbono.

Com que frequência devo limpar os filtros metálicos?

Recomenda-se lavar os filtros metálicos pelo menos uma vez por mês para evitar acumulação de gordura e risco de incêndio.

Posso usar produtos de limpeza a vapor?

Não é aconselhável utilizar produtos de limpeza a vapor para limpar o exaustor.

O que significa a luz de aviso no comando?

A luz de aviso indica que o exaustor está em funcionamento. Quando a luz se acende, significa que o aparelho está ligado.

Onde posso encontrar peças de reposição?

Para peças originais, contacte o Serviço de Assistência Técnica da Teka. Utilize sempre peças originais para garantir a segurança.

MANUAL DE UTILIZADOR DH-110 TEKA

Manual de Instruções

Exaustores DH-60/70/90/110

ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ

KAMINAADA TOIXO DH-60/70/90/110

Kullanım Kılavuzu

Davlumbaz DH-60/70/90/110

Parabéns pela sua preferência. Estamos certos que este aparelho, moderno, funcional e prático, construído com materiais de primeira qualidade, irá satisfazer plenamente as suas necessidades.

Leia todas as secções deste MANUAL DE INSTRUÇÕES antes de utilizar o exaustor de campânula pela primeira vez, a fim de obter o máximo rendimento do aparelho e evitar avarias provocadas por uma utilização incorrecta, permitindo-lhe ainda solucionar pequenos problemas.

Guarde este manual, pois fornecer-lhe-á informações úteis sobre o seu exaustor em qualquer altura e facilitará a utilização do mesmo por outras pessoas.

Instruções de Segurança

• Respeite as normas locais em vigor que regulam as instalações eléctricas domésticas e evacuação de gases.
• Certifique-se que a tensão e frequência da rede correspondem às indicadas na etiqueta situada no interior do exaustor.
• Caso o aparelho não possua cabo de alimentação com plugue, deve ser conectado à rede por meio de um interruptor de corte omnipolar, com uma separação mínima de contactos de 3 mm. NÃO SE PODE SUBSTITUIR O CABO DE ALIMENTAÇÃO, SOMENTE POR UM TÉCNICO AUTORIZADO.
• Uma vez instalado o exaustor, certifique-se que o cabo de alimentação à rede não está em contacto com arestas metálicas vivas.
• Evite ligar o aparelho a condutas utilizadas para a evacuação de fumos originados por uma energia que não seja eléctrica. Por exemplo: caldeiras, chaminés, etc.
• O compartimento deve estar provido de uma ventilação adequada se o exaustor for utilizado, simultaneamente, com aparelhos alimentados por uma energia que não seja eléctrica. Por exemplo: cozinhas a gás.
• A acumulação excessiva de gordura no exaustor e filtros metálicos aumenta o risco de incêndio e saturação, sendo, por isso, necessário lavar a

parte interior do exaustor e os filtros metálicos pelo menos uma vez por mês.

• A parte inferior do exaustor deve estar, no mínimo, a 50 cm de altura das placas de fogão eléctricas e a 65 cm das placas a gás ou mistas. OBSERVE AS INDICAÇÕES MÍNIMAS DO FABRICANTE DO FOGÃO.
• Nunca deixe os bicos do fogão acesos sem que tenham um recipiente a cobri-los. A gordura acumulada nos filtros pode escorrer ou inflamar-se devido ao aumento de temperatura.
• Evite cozinhar por baixo do exaustor se os filtros metálicos não estiverem colocados, por exemplo: enquanto estiverem a ser lavados na máquina de lavar a loiça.
• Não deve flamejar debaixo do exaustor.
• Desligue o aparelho antes de efectuar qualquer manipulação no seu interior. Por exemplo: durante a limpeza ou manutenção.
• Recomendamos o uso de luvas e extrema precaução durante a limpeza do interior do exaustor.
• O seu exaustor destina-se a uso doméstico e unicamente para a extracção e purificação dos gases provenientes da preparação de alimentos. A sua utilização para outros fins é da sua inteira responsabilidade e pode ser perigosa. O fabricante não se responsabiliza por danos causados por uma utilização indevida do aparelho.
• Para qualquer reparação, deverá dirigir-se ao Serviço de Assistência Técnica da TEKA mais próximo e utilizar sempre peças originais. As reparações ou modificações realizadas por pessoal não qualificado podem originar danos no aparelho ou um mau funcionamento, colocando em perigo a sua segurança.
• Este aparelho cumpre com a Directiva Europeia 2002/96/CE sobre aparelhos eléctricos e electrónicos identificada como “Resíduos de Aparelhos Eléctricos e Electrónicos”. A directiva proporciona um ponto padrão válido para toda a União europeia para a recolha e reciclagem dos resíduos dos aparelhos eléctricos e electrónicos,
• Quando a Chaminé de cozinha se liga ao mesmo tempo de outros electrodomésticos com energia distinta da eléctrica, a saída de ar não deve ser superior a 4Pa (4 x 10 ^-5 bar).

Descrição do aparelho 19

Instruções de utilização 19

Limpeza e manutenção 20

Em caso de alguma avaria 20

Dimensões e características 20

Acessórios fornecidos 21

Instalação 21

Filtros de carbono activo 21

Descrição do Aparelho

A Comando com interruptores para a luz e velocidade com luz de aviso de funcionamento. B Filtros metálicos. C Lâmpadas - 40 W (E-14). D, E Condutas, reguláveis em altura.

Instruções de Utilização

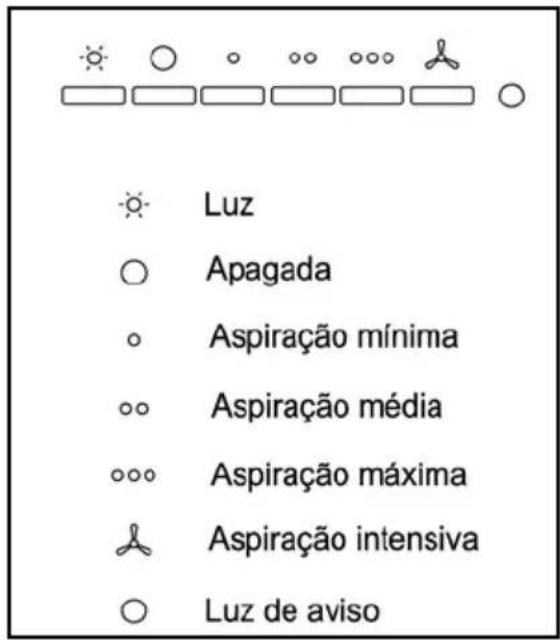

Ao acionar o comando como indica a figura, poderá controlar as funções do exaustor.

Para conseguir uma melhor aspiração, recomendamos que ligue o exaustor alguns minutos antes de cozinhar, para que o fluxo de ar seja contínuo e estável no momento de aspirar os fumos.

Da mesma forma, mantenha o exaustor em funcionamento alguns minutos depois de cozinhar, para que todos os fumos e odores sejam aspirados para o exterior.

Limpeza e Manutenção

Ao efetuar os trabalhos de limpeza e manutenção, certifique-se de que cumpre as instruções de segurança indicadas na página 18.

Limpeza do Corpo do Exaustor

• Se o seu exaustor for em aço inoxidável, deve utilizar produtos específicos para este material, conforme as instruções do fornecedor do produto.
• Nunca utilize esfregões metálicos nem produtos abrasivos ou corrosivos.
• Seque o exaustor com um pano que não solte pelos.
• Não é aconselhável a utilização de produtos de limpeza a vapor para realizar esta tarefa.

Para retirar os filtros, faça uma ligeira pressão sobre os encaixes e retire-os.

Os filtros metálicos podem ser limpos deixando-os em água quente e detergente neutro até que a gordura se dissolva e enxugando-os debaixo da torneira ou utilizando produtos próprios para gordura.

Também podem ser lavados na máquina de lavar a loiça. Neste caso, é aconselhável colocar os filtros na vertical a fim de evitar que se depositem restos de comida nos mesmos. A lavagem dos filtros na máquina de lavar loiça pode deteriorar a superfície metálica (enegrecendo-a), no entanto não afecta a sua capacidade de retenção de gorduras.

Uma vez limpos, deixe os filtros secar ao ar e depois volte a colocá-los no exaustor.

Substituição de Luzes

Fig. 2 (Pag. 31)

Proceda do seguinte modo:

• Retire os filtros metálicos. Desaperte os parafusos (sem os retirar) do limpa fácil (K), desloque-o suavemente e retire-o.
• Afrouxe os parafusos (B) para baixar a tampa decorativa (A).
• Troque a lâmpada avariada/ fundida (E). A potência máxima das lâmpadas é de 40 W (E-14).
• Volte a montar o suporte (A).
• Voltar a montar a "fácil limpeza" (K). Coloque os filtros metálicos.

Em caso de Alguma Avaria

Antes de telefonar ao Serviço Técnico, faça as seguintes verificações:

Problema	Possível causa	Solução
O exaustor não funciona.	O cabo de alimentação do exaustor não está ligado à rede.Não há corrente na rede.	Ligue o cabo de alimentação à rede.Certifique-se que a rede tem corrente.
O exaustor não aspira o suficiente ou vibra.	Filtros saturados de gordura.Obstrução na conduta de saída de ar.	Substitua ou limpe os filtros de carbono activo e/ou metálicos conscante o caso.Elimine a obstrução.
As lâmpadas não acendem.	As lâmpadas estão fundidas.As lâmpadas estão frouxas.	Substitua as lâmpadas.Aperte as lâmpadas.

Dimensões e Características

Veja na página 30.

A TEKA INDUSTRIAL S.A. reserva-se o direito de introduzir nos seus aparelhos as alterações que considerar necessárias sem prejuízo das suas características básicas.

Acessórios Fornecidos

1 Redutor de 150/120 mm. 2 Suporte para conduta. 2 Suportes parede. 6 Buchas (∅8 x 40). 6 Tira-fundos (parafuso de cabeça hexagonal) (∅5 x 45). 4 Buchas (∅6 x 30). 4 Tira-fundos (parafuso de cabeça hexagonal) (∅4 x 30). 2 Anilhas ∅6,4 x ∅12. 2 Anilhas ∅6,4 x ∅18. 2 Parafusos (∅3,9 x 13). 4 Parafusos (M4 x 12). 2 Ganchos.

Instalação

Fig. 1 (Pag. 31)

Durante a instalação do exaustor certifique-se que cumpre as Instruções de Segurança indicadas na página 18.

Para obter o máximo rendimento, a conduta para o exterior não deverá ser superior a QUATRO METROS, ter mais de dois ângulos de 90°, e o seu diâmetro deve ser de pelo menos ∅120.

1) Marque e fure na parede os pontos de fixação das buchas (P) (∅8 x 40) e (J) (∅6 x 30). 2) Fixe os suportes (O) à parede com os tira-fundos (Q) (∅5 x 45) e o suporte (H) com os tira-fundos (I) (∅4 x 30), conforme indicado na figura 1. 3) Coloque o exaustor nos suportes que foram montados (O). Nivele o aparelho, apertando os parafusos (L) (M4 x 12). 4) Retire os filtros metálicos. Desaperte os parafusos (sem os retirar) do limpa fácil (A19), desloque-o suavemente e retire-o. 5) Marque a localização das buchas (R) (∅8 x 40), a partir do interior do exaustor. 6) Retire o exaustor. 7) Fure a parede e coloque as buchas (R) (∅8 x 40). 8) Coloque o exaustor, aperta os parafusos (M) (M4 x 12) com as anilhas (A3) (∅6,4 x ∅12) e os tira-fundos (S) (∅5 x 45) com as anilhas (T)

(∅6,4 × ∅18). 9) Voltar a montar a "fácil limpeza" (A19). Coloque os filtros metálicos. 10) Monte as condutas, fixando a conduta inferior no suporte (H), conforme indicado no detalhe da figura 1. Suba a conduta superior até ao local desejado e marque o seu contorne na parede. Retire as condutas. 11) Coloque os ganchos (F) no suporte (C). 12) Centre o suporte (C) no contorno marcado; marque e fure os pontos de fixação das buchas (E) (∅6 x 30). Fixe o suporte (C) com os tira-fundos (D) (∅4 x 30). 13) Coloque a peça (B) se o tubo interior (não fornecido) for ∅120. 14) Fixe o tubo interior com uma braçadeira (não fornecida) a (B) ou sobre a secção de saída de ar do motor consoante o caso. 15) Uma vez colocado o tubo interior, coloque a conduta inferior sobre o exaustor e fixe a conduta superior com os parafusos (G) (∅3,9 x 13).

Quando não for possível a evacuação de gases para o exterior, o exaustor pode ser configurado para purificar o ar fazendo-o circular de novo através de filtros de carbono activo.

A duração dos filtros de carbono activo varia entre três e seis meses, dependendo das condições particulares de utilização. Estes filtros não são laváveis nem reutilizáveis, pelo que devem ser substituídos sempre que termina a sua vida útil.

Fig. 3 (Pag. 31)

1) Retire os filtros metálicos. Desaperte os parafusos (sem os retirar) do limpa fácil (K), desloque-o suavemente e retire-o. 2) Coloque os filtros na secção lateral de aspiração do motor fazendo coincidir os orifícios dos filtros (A) com os pivots (B) da carcaça do motor. Gire no sentido indicado na figura. 3) Voltar a montar a "fácil limpeza" (K). Coloque os filtros metálicos. 4) Retire as condutas (E). Coloque o difusor (C) sobre a secção de saída de ar do motor. Volte a colocar as condutas (E).

Código Técnico	Tensão (V) Da Rede	Frequência (Hz) Da Rede	Potência (W)Das Luzes / Motor	Caudal De Aspiração
*	220 – 240	50/ 60	2 x 40/ 250	880 m3 / h

* Ver placa de características no interior do exaustor.
