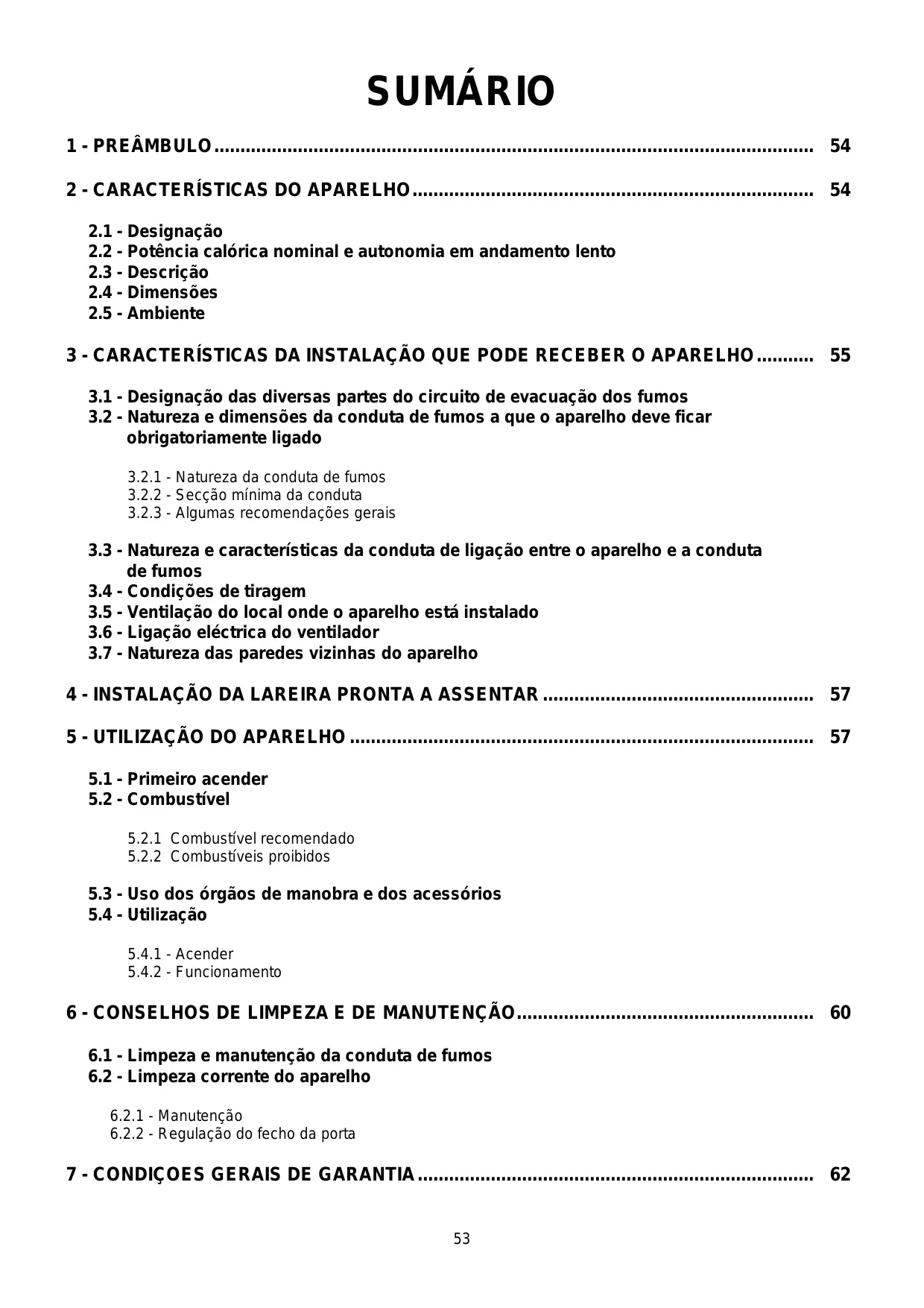

MANUAL DE UTILIZADOR C07680 - 12-09 DEVILLE

COLLEGAMENTO DALL’ALTO (FIG 5 E FIG

COLLEGAMENTO DAL RETRO (FIG 6 E FIG

2.2 - Potência calórica nominal e autonomia em andamento lento

3 - CARACTERÍSTICAS DA INSTALAÇÃO QUE PODE RECEBER O APARELHO........... 55

3.1 - Designação das diversas partes do circuito de evacuação dos fumos

3.2 - Natureza e dimensões da conduta de fumos a que o aparelho deve ficar

obrigatoriamente ligado

3.2.1 - Natureza da conduta de fumos

3.2.2 - Secção mínima da conduta

3.2.3 - Algumas recomendações gerais

3.3 - Natureza e características da conduta de ligação entre o aparelho e a conduta

3.4 - Condições de tiragem

3.5 - Ventilação do local onde o aparelho está instalado

3.6 - Ligação eléctrica do ventilador

3.7 - Natureza das paredes vizinhas do aparelho

4 - INSTALAÇÃO DA LAREIRA PRONTA A ASSENTAR .................................................... 57

5.1 - Primeiro acender

5.2.1 Combustível recomendado

5.2.2 Combustíveis proibidos

5.3 - Uso dos órgãos de manobra e dos acessórios

6 - CONSELHOS DE LIMPEZA E DE MANUTENÇÃO......................................................... 60

6.1 - Limpeza e manutenção da conduta de fumos

6.2 - Limpeza corrente do aparelho

6.2.2 - Regulação do fecho da porta

ATENÇÃO : PARA EVITAR QUALQUER RISCO DE INCÊNDIO, ESTE APARELHO DEVE SER INSTALADO NAS REGRAS DA ARTE, EM CONFORMIDADE COM AS REGRAS TÉCNICAS INDICADAS NESTE MANUAL. ESTE APARELHO DEVE SER INSTALADO EM CONFORMIDADE COM AS ESPECIFICAÇÕES DOS D.T.U. EM VIGOR. É RECOMENDADA A INSTALAÇÃO POR UM PROFISSIONAL QUALIFICADO. Aconselhamos que leia com atenção, e totalmente, o texto do manual para obter o melhor uso e a maior satisfação do seu aparelho DEVILLE. Todas as regulamentações locais e nacionais, assim que as normas europeias, devem ser respeitadas para a utilização do aparelho. O não cumprimento das instruções de montagem, de instalação e de utilização implica a responsabilidade de quem as efectuar. O aparelho não deve ser modificado.

Este aparelho se instala como um fogão a lenha. As regras de instalação são as mesmas, em particular no que se refere a : - Natureza e exigências de operação da conduta de chaminé compatível com esta utilização. - Ligação do aparelho à conduta da chaminé. - Ventilação do local. A potência indicada é a potência média obtida durante este ensaio de 45 min. Para obter este regime de potência, carregar sobre uma base de brasas de cerca de : 500 g, ou seja 4 cm de espessura. O puxador de regulação de ar deve estar aberto na posição máxima. O capítulo 4 trata da parte específica deste aparelho : - Colocação conta um muro de encosto. - Ajustamento na altura.

Uma autonomia superior a 10 h, em andamento lento, é obtenível com uma carga de lenha de 6,4 kg dum tronco, em fechando completamente a regulação do ar, sobre uma tiragem de 6 Pa.

A carga máxima é de 15 kg de lenha. Atenção, este aparelho não permite a ligação de canos de saída de ar quente. A segurança do ambiente não estará mais assegurada se os resguardos protectores da parede de encosto forem modificados (perfurados, deslocados...).

2.3 - Descrição (Fig. 1)

Aparelho é constituído por uma fornalha e por um conjunto que forma o permutador e o revestimento. Ele é entregado completo, só em 1 caixa. Recordamos a seguir as recomendações elementares a respeitar. Os DTU 24-2-2 e 24.1 descrevem completamente as disposições necessárias relativas ao circuito de evacuação dos fumos e de entrada de ar fresco.

Os principais elementos constituintes do fogão estão indicados e marcados na fig. 1 :

É um aparelho de aquecimento a funcionamento contínuo ou intermitente de combustão sobre grelha, funcionando exclusivamente com lenha, a câmara de combustão semicerrada, é concebida para sêr encostada a um muro sem protecção suplementar.

2.2 - Potência calorífica nominal e autonomia a

ritmo reduzido C07680

Potência nominal Tiragem Débito da massa dos fumos Temperatura dos fumos 11 kW 12 Pa 9,4 g/s 391°C

Peso liquido do aparelho : 195 kg. Para a manuseio do aparelho, retirar a ou as portas assim como as diversas peças em ferro fundido que se encontram na fornalha. Potência calorífica nominal segundo a norma NF EN 13240 durante o ensaio de ritmo normal :

A câmara de combustão é em aço de 4 mm, o fundo da fornalha é forrado com uma placa de lar em ferro fundido. A porta é em ferro fundido, provida de juntas que asseguram o estanque e permitem uma grande autonomia de funcionamento. O puxador de regulação situado na parte inferior da porta permite escolher a taxa de combustão. Uma entrada de ar secundário está integrada na parte alta do vidro, para o manter limpo e assegurar melhor combustão da lenha. O C07680 está equipado dum soprador, com um moto-ventilador a dois andamentos, que permite a aceleração da convexão à cerca da lareira.

2.4 - Dimensões (Fig. 2)

Obtida com uma tiragem de 12 Pa, com uma carga de lenha de 2,8 kg, constituída por 2 achas de lenha dura não rachadas.

Aparelho deve ser instalado contra uma parede. O tapa-tubo ajustável permite adaptar a altura do aparelho com a do tecto.

O conjunto de resguardos fornecido com o aparelho assegura a protecção contra a irradiação e estabelece circuitos de ar de arrefecimento das paredes da casa. Devem ser imperativamente instalados respeitando as indicações seguintes.

3.2.2 - Secção mínima da conduta

Regulamentação Blocos quadrados ou rectangulares O aparelho deve ser ligado à conduta da chaminé por intermédio de um tubo de ligação de ∅ 180 mm (ver parágrafo 3.3). Condutas circulares

3.2 - Natureza e dimensões da conduta de fumos

a que o aparelho deve ficar obrigatoriamente ligado

Uma boa conduta deve ser construída em materiais pouco condutores do calor para que possa permanecer quente.

O revestimento da conduta deve permitir limitar a temperatura superficial exterior a : - 50° C nas partes habitáveis. - 80° C nas partes não habitáveis ou não acessíveis.

A conduta deve ser absolutamente estanque, sem rugosidade e estável.

A conduta não deve apresentar variações bruscas de secção (declive em relação à vertical inferior a 45°).

A conduta deve desembocar a pelo menos 0,4 m acima da cumeeira do telhado e dos telhados vizinhos (Fig. 3).

Não devem ficar ligados dois aparelhos na mesma conduta.

A conduta deve desembocar de pelo menos 50 mm de altura na sala onde o aparelho ficará instalado.

A face interna deve ficar afastada de pelo menos 16 cm de qualquer madeira e matéria combustível (Fig. 3).

A conduta não deve ter mais de dois encurvamentos, quer dizer mais de uma parte não vertical.

3.2.1 - Natureza da conduta de fumos

3.2.1.1 - Caso de uma conduta nova

Utilização dos materiais seguintes : - Blocos de chaminé em barro cozido em conformidade com a norma NF P 51-311. - Blocos de chaminé em betão em conformidade com a norma NF P 51-321. - Condutas metálicas compósitas conformidade com as normas NF D 35-304 e NF D 35-303 ou com um Parecer Técnico favorável para este uso. - Tijolos de barro em conformidade com a norma NF P 51-301. - Tijolos refractários em conformidade com a norma NF P 51-302. A utilização de materiais isolados de origem permite evitar a instalação de um isolamento na obra, nomeadamente a nível das paredes na travessia dos sótãos e na altura do remate exterior (resistência térmica mínima : 0,43 m² k/W).

3.2.1.2 - Caso de uma conduta existente

Diâmetro mínimo 180 mm

3.2.3 - Algumas recomendações gerais

3.1 - Designação das diversas partes do circuito

de evacuação dos fumos (Fig. 3)

Funcionamento portas fechadas Secção mínima 2,5 dm² Em todos os casos, a secção da conduta deve ser pelo menos igual à do saída de ligação no aparelho.

3 - CARACTERÍSTICAS DA INSTALAÇÃO QUE

Se a conduta não for compatível, realizar uma tubagem segundo um processo detentor de um Parecer Técnico favorável, ou instalar uma conduta nova. Instalador toma seu cargo responsabilidade das partes existentes. Deve verificar o estado da conduta e providenciar os arranjos necessários para o bom funcionamento e a conformidade com as regulamentações.

Limpar a conduta e proceder a um exame cuidadoso para verificar : - A compatibilidade da conduta com a sua utilização. - A estabilidade. - O desimpedimento e a vedação (anexo II do DTU 24-1).

Se for uma conduta em alvenaria : O ângulo dos encurvamentos não deve ser superior a 45° para uma altura total de conduta limitada a 5 m. Quando a altura for superior, o ângulo de encurvamento será limitado a 20°. Se for uma conduta metálica isolada : O ângulo dos encurvamentos não deve ser superior a 45° com um limite de altura de 5 m entre o cimo e a parte baixa do encurvamento. A altura total da conduta não é limitada.

Os blocos de chaminé devem ser montados com a parte macho para baixo para evitar a passagem de escorrimentos para o exterior.

A vedação, o isolamento, as travessias de tectos e pavimentos e as distâncias ao fogo devem ser realizadas cumprindo estritamente o DTU 24-2-2.

Tiragem necessária para o funcionamento correcto com a porta fechada : 6 Pa em ritmo reduzido (0,6 mm de C.Á.) - 12 Pa em ritmo normal (1,2 mm de C.Á.)

É recomendada a instalação de um registo de tiragem. Pode ser instalado : - Sobre a conduta de ligação, na tapa-cano, por baixo do guarda-fogo do tecto, no caso de uma partida por a parte de cima. - Na conduta de chaminé, no caso de uma saída pela traseira.

O registro permite obter um bom funcionamento do fogão, mesmo em condições de tiragem importantes (condutas altas, tubagem). O registro deve ser facilmente visíel e acessivel e instalado na sala onde está o aparelho.

O registro de tiragem não tem influência no funcionamento do aparelho quando a porta está aberta.

3.3 - Natureza e características da conduta de

ligação entre o aparelho e a conduta de fumos

Deve ser instalada uma conduta de ligação entre o aparelho e a saída da conduta de fumos. Essa conduta deve ser realizada por meio de uma tubagem policombustível rígida ou flexível, detentora de um Parecer Técnico favorável para utilização directa com um fogão fechado. De salientar que o alumínio, o aço aluminizado e o aço galvanizado são proibidos. Notar que são permitidos : a chapa negra (esp. mini 2 mm) a chapa esmaltada (esp. mini 0,6 mm) e o aço inoxidável (esp. mini 0,4 mm).

3.5 - Ventilação do local onde o aparelho está

instalado Esta conduta deve ser visível em todo o seu percurso e deve poder ser limpa mecanicamente. A dilatação não deve prejudicar a vedação das uniões montante e jusante nem o seu bom comportamento mecânico nem o da conduta de fumos. A concepção, e em particular a ligação com a conduta de fumos, deve impedir a acumulação de fuligem, nomeadamente por ocasião da limpeza. As ligações com o aparelho de um lado e com a conduta de fumos do outro lado, devem ser realizadas cumprindo escrupulosamente o DTU

24.2.2 e as especificações do construtor do tubo,

usando todos os elementos recomendados (ponteiras, uniões, etc.).

A secção da conduta de ligação deve ser pelo menos igual à da saída de ligação no aparelho.

Caso a conduta de ligacão seja horizontal, deve existir um declive ascendente de 5 cm por metro. ATENÇÃO : A superfície situada no intervalo de 200 mm em torno da conduta de ligação deve ser realizada em materiais incombustíveis (betão, tijolos). No entanto, a realização em materiais combustíveis ou em materiais incombustíveis que se degradem acima de 90°C é permitida, com ressalva de efectuar um isolamento térmico das superfícies sujeitas à irradiação directa da conduta de ligação. O isolante utilizado deve ser classificado M.O. (lã de rocha, fibras cerâmicas...) (Fig. 4). O funcionamento do aparelho precisa de um volume de ar suplementar ao necessário para a renovação regulamentar do ar. Esta entrada de ar é obrigatória quando a habitação está equipada com uma ventilação mecânica.

A tomada de entrada de ar deve ficar situada directamente no exterior, ou num local ventilado para o exterior, e deve ser protegida com uma grelha.

A saída da entrada de ar deve ficar situada o mais próximo possível do aparelho. Deve poder ser tapada quando abre directamente na sala. Durante o funcionamento do aparelho, assegurese que ela está libre de toda obstrução.

A secção da entrada de ar deve ser pelo menos igual ao quarto da secção da conduta de fumos, com o minimo de 70 cm para uma utilização unicamente com a porta fechada.

Pode ser necessário parar o extractor da ventilação mecânica para evitar o retorno dos fumos para a sala ao abrir a porta.

3.6 - Ligação eléctrica do ventilador

A ligação na instalação fixa em 230 V + terra deve ser realizada por intermédio do cabo flexível.

Pode efectuarse, à escolha : Por ficha de corrente que deve permanecer acessível. - Por ligação num terminal fixo. Neste caso, a instalação deve estar equipada com um dispositivo de separação omnipolar que tenha uma distância de abertura dos contactos superior a 3 mm.

3.4 - Condições de tiragem

A tiragem mede-se na conduta de ligação a cerca de 50 cm depois da saída do aparelho.

Meter em sítio o tapa-cano superior sobre o guarda-fogo de muro e o fixar (Fig. 12). A instalação deve ser em conformidade com a norma NFC 15100, em especial deve ser efectuada a ligação à terra (fio verde e amarelo). Meter em sítio o tapa-cano inferior (Fig. 12).

3.7 - Natureza das paredes vizinhas do aparelho

Montagem da fachada decorativa (Fig. 14). Meter em sítio a chaminé pronta a pousar a uma distância minima de 300 mm dos muros laterais da moradia e de todos os materiais combustíveis.

LIGAÇÃO PELA TRASEIRA (FIG 6 E FIG 13) Sobre o guarda-fogo de muro retirar o pré-recorte hexagonal (Fig. 9). Traçar o eixo do aparelho (Fig. 10), furar o muro e a conduta a 1155 mm do tecto (Fig. 6), é preciso respeitar um perímetro com materiais incombustíveis à cerca da conduta de ligação (Fig. 4). Proceder à fixação do guardafogo de muro, é imperativo de furar a primeira fila de buracos a 32 mm do tecto (Fig. 13) para garantir os 3 mm (Fig. 10) necessários ao meter em sítio do tapa-cano. O aparelho deve ser situado sobre um chão feito de materiais que não são combustíveis. Para proteger o chão contra a irradiação do calor e a eventual queda de combustivel, colocar o aparelho sobre um resguardo metalico reflector (ou uma base em ladrilhos) que cubra toda a superficie do pavimento situada debaixo e diante do aparelho. O aparelho deve sêr posto no chào com uma capacidade de sustenta suficiente. Se uma construçào existe e nào satisfaz a esta condiçào prévia, deve-se tomar as disposições adequadas (por exemplo, a instalaçào duma placa de partilha de carga) pode permitir ao chào de suportar o aparelho. Meter em sítio a conduta de ligação sobre o aparelho depois de ter adaptado o cano .marca 5 da Fig. 6. Meter em sítio o conjunto contra o muro (Fig. 11). Meter em sítio o tapa-cano superior sobre o guarda-fogo de muro e o fixar (Fig. 12).

4 - INSTALAÇÃO DO APARELHO (Fig. 5 e 6)

Para retirar os recortes nos diferentes jresguardos, basta furar com uma broca de ∅ 6 a nível dos pontos de ∅ 2 mm. Montagem da fachada decorativa (Fig. 13). Para facilitar a colocação em sítio do aparelho, é preciso retirar a fachada decorativa : a alevantar para cima e depois a puxar para à frente.

Meter em sítio o tapa-cano inferior (Fig. 12).

5 - UTILIZAÇÃO DO APARELHO

Tirar o tapa-cano inferior em o fazendo escorregar para à frente e o levantando (Fig. 12).

O conjunto tapa-cano é modular, ele permite uma regulação de 2,4 a 2,7 metros por baixo do tecto sem nenhuma modificação. Só a conduta de ligação deve ser adaptada. Rendimento elevado. Funcionamento em ritmo reduzido de longa duração.

5.1 - Primeiro acender

Este "fogão fechado" é um verdadeiro aparelho de aquecimento :

Depois de acender pela primeira vez (ver parágrafo 5.4.1), fazer um fogo moderado durante as primeiras horas limitando a carga do aparelho (uma acha de ø 15 cm) com o puxador de ar na posição intermédia (Fig. 15) : subida progressiva da temperatura de todos os elementos da lareira e dilatação normal do aparelho.

Durante as primeiras utilizações, pode sair do aparelho um cheiro de tinta. Arejar o local para evitar esse desagrado.

Não ligar o aparelho sobre uma conduta que está a servir vários aparelhos. LIGAÇÃO POR CIMA (FIG 5 E FIG 14) Desmontar o guarda-fogo do tecto do guarda-fogo de muro e retirar o pré-recorte circular (Fig. 8).Traçar o eixo do aparelho (Fig. 10) e fixar o guarda-fogo de muro. É imperativo de furar a primeira fila de buracos a 32 mm do tecto (Fig.

14) para garantir os 3 mm (Fig. 10) necessários

para a metida em sítio do tapa-cano.

5.2.1 - Combustível recomendado

Meter o aparelho em sítio contra o muro. Meter em sítio a conduta de ligação com o guarda-fogo de tecto e o fixar (Fig. 14).

É aconselhável usar lenha muito seca, máximo 20 % de humidade, ou seja dois anos de armazenagem abrigada depois do corte, para obter melhores rendimentos e evitar creosote na conduta de fumos e no vidro. Evitar as madeiras resinosas (pinheiro, epíceas...) que precisam de uma manutenção mais frequente do aparelho e da conduta.

Colocar papel enrodilhado e lenha miúda muito seca (ramos) sobre a grelha, depois cavacas rachadas de secção mais importante (cerca de Ø 3 a 5 cm).

Acender o papel e fechar a porta (ou deixar ligeiramente entreaberta para acelerar o acender).

Quando a carga de "lenha miúda" estiver bem acesa, abrir a porta, carregar o aparelho com o combustível recomendado e agir nos órgãos de manobra para obter o ritmo desejado.

5.2.2 - Combustíveis proibidos

Todos os outros combustíveles com excepção da lenha são proibidos, nomeadamente o carvão e os seus derivados. As flamejadas de lenha pequena, sarmentos, pranchetas, palha, cartão, combustíveles líquidos são perigosos e a excluir. O aparelho não deve sêr utilizado como um incinerador de resíduos.

5.4.2.1 - Funcionamento intermitente e continuo

5.3 - Uso dos órgãos de manobra e dos

Puxador de regulação do ar marque 1 (Fig. 1) : ela deve ser manobrada pelo intermediário da mão fria.

Pega de porta: ela deve ser manobrada pelo intermediário da mão fria marque 15 (Fig. 1).

Raspador marque 16 (Fig. 1) : para tirar o borralho e para a limpadela do aparelho.

O funcionamento intermitente necessita um recarregamento todos os ¾ horas. Dêve privilegiar este modo de funcionamento particularmente respeituoso do ambiente.

O aparelho pode igualmente assegurar um funcionamento continuo quando a limitação intermitente não pode sêr respeitada ou que uma potência reduzida é procurada. Nesse caso, a potência máxima pode ser obtida sobre uma duração de 1,5 horas e um andar lento, a potência baixa de uma duração de 10 horas é possível com uma carga de 6,4 kg. A potência nominal em funcionamento intermitente :

Não queime inutilmente as mãos. Sirva-se dos acessórios.

Obtida com uma tiragem de 12 Pa, com uma carga de lenha de 2,8 kg, constituída por 2 achas de lenha dura não rachadas. Recarregar todos os ¾ horas sobre uma cama de brasas de 0,5 kg (seja 4 cm de espessura) com o fecho do ar ao máximo. A potência anunciada é a potência média obtida com cada carga de ¾ horas. Registo de acender A potência nominal em funcionamento contínuo : A posição de Acendimento é obtida em manobrando o fecho directamente com a mão : esta posição só pode ser utilizada quando o aparelho está ‘’frio’’ e em efectuando as operações seguintes (Fig. 15) :

Operação N°1 : Empurrar o fecho de regulação do ar primário para a direita até ao calço correspondente ao aferrolhamento da ‘’Posição Acendimento’’.

Operação N°2 : Levantar o fecho de regulação.

Operação N°3 : Manter o fecho em posição alta e o empurrar à direita : vós estais em ‘’Posição Acendimento’’.

Obtida com uma tiragem de 12 Pa, com uma carga de lenha de 6,4 kg, constituída por 2 achas de lenha dura não rachadas. Recarregar todos os 1,5 horas sobre uma cama de brasas de 0,5 kg (seja 4 cm de espessura) com o fecho do ar ao máximo. A potência anunciada é a potência média, adquirida com cada carga de 1,5 horas. A combustão lenta, autonomia superior a 10 h em funcionamento contínuo :

Depois do acendimento, para retornar a posição de andamento normal, de andamento intermediário ou de andamento lento, utilizar a mão fria para empurrar o fecho de regulação do ar que pode talvez estar quente.

Obtida com uma tiragem de 6 Pa com uma carga de 6,4 kg constituída de um tronco de lenha dura não rachado que privilegia os grandes diâmetros (superior a 15 cm). Recarregar sobre uma cama de brasas cerca de 0,5 kg (seja 4 cm de espessura) com o fecho do ar fechado.

O ritmo desejado obtém-seagindo no puxador de regulação do ar (ver parágrafo 5.3) e escolhendo uma carga correspondente às necessidades : - Para um aquecimento máximo, carregar o aparelho com 3 achas de cerca de 10 cm de diâmetro (fecho do ar na posição do andamento normal) (Fig. 15). Utilizar este ritmo apenas de modo temporário, para pôr os locais na temperatura depois de uma ausência prolongada. - Para um ritmo intermédio, utilizar uma carga menos importante: uma ou duas achas (fecho do ar em posição intermediária) (Fig. 15). - Para um aquecimento de duração longa em andar lento, utilizar 1 ou 2 troncos nào fendidos de diâmetro superior a 15 cm (fecho do ar em posição fechada) (Fig. 15).

Para obter um andar lento de longa duração, procedir ao carregamento sobre uma cama de brasas apenas avermelhadas.

Para obter um arder rápido, relançar o fogo com "lenha pequena", efectuar a carga, manter eventualmente a porta entreaberta durante alguns minutos para acelerar o acender, vigiando constantemente o aparelho, fechar depois a porta e actuar nos órgãos de manobra (parágrafo 5.4). Esta operação permite fazer pegar mais depressa, em particular quando a lenha está húmida.

A instalação de um registo moderador de tiragem na conduta de ligação permite controlar a escolha do ritmo, em particular a potência reduzida, e permite obter o ritmo reduzido de longa duração.

5.4.2.3 – Conjunto ventilador

- UTILIZACÃO (Fig. 20) Escolher una velocidade de ventilação : - Pequena velocidade, selector 13 na posição I. - Grande velocidade, selector 13 na posição II. Põr el aparelho em aquecimento. Escolher o funcionamento automático (AUTO) ou manual (MANU) com o selector 14. . Em posição MANU : funcionamento e paragem forçados do ventilador. Esta posição permite um arranque imediato do ventilador e requer uma paragem manual. . Em posição AUTO : funcionamento automático do ventilador, quando o conjunto do aparelho está quente, geralmente na hora que segue ao acendimento. O seu funcionamento é interrompido quando o aparelho está frio, geralmente ao apagar o foyer. Para beneficiar ao mesmo tempo de um arranque imediato e da paragem automática, utilizar a posição MANU ao acender, passar depois na posição AUTO depois do aparelho estar quente. Ele pára então automaticamente. Efectuar as mudanças de ritmo (passagem de ritmo normal a ritmo reduzido por exemplo) antes de recarregar, durante a fase de combustão das brasas, para que o aparelho e a conduta de fumos possam mudar progressivamente de regime.

5.4.2.4 - Remoção da cinza

Para evitar a saída dos fumos fora do aparelho e a caída das cinzas no local, aos momentos do carregamento, a abertura da porta necessita de tomar precauções : - Entreabrir a porta, esperar um momento para iniciar tiragem correspondente funcionamento com a porta aberta, e abrir depois a porta lentamente.

Ar utilizado para a combustão da lenha chega debaixo da grelha quando o puxador de regulação do ar está aberto. Este ar assegura também o arrefecimento da grelha. É portanto indispensável, para obter óptimas prestações e evitar a degradação da grelha devido a um excesso de aquecimento, evitar obstruir a grelha limpando e evacuando regularmente as cinzas.

Utilizar o rodo para remover a cinza da grelha marque 16 (Fig. 1). Retirar o cinzeiro : O funcionamento continuo em andar lento, sobretudo durante os períodos de aumento de temperatura (tiragem desfavorável) e com lenha húmida, provoca uma combustão incompleta que favorece os depósitos de bistre e de alcatrão : - Alternar os períodos em regime lento com funcionamentos a ritmo normal. - Privilegiar uma utilização com umas pequenas cargas.

Depois de um funcionamento em andar lento, o vidro pode se obscurecer-se a causa de um ligeiro bistre, este depósito desaparece normalmente a mais vivo andar por pirolisa. Abrir a porta do cinzeiro, puxar o cinzeiro e segurá-lo pela pega.

Retirar periodicamente as cinzas espalhadas acidentalmente no compartimento cinzeiro.

O cinzeiro, situado debaixo da grelha, pode ser retirado facilmente puxando com o atiçador. O nível das cinzas nunca deve atingir a grelha em ferro fundido do fogão : retirar a cinza pelo menos todos os 2 a 3 dias.

Nunca atirar água para apagar o fogo. O vidro e certas partes do aparelho estão muito quentes : cuidado com os riscos de queimaduras nomeadamente para as crianças. O fogão irradia um calor importante através do vidro : não colocar materiais nem objectos sensíveis ao calor a uma distância inferior a 1,50 m da zona envidraçada. Esvaziar o conteúdo do cinzeiro para um recipiente metálico ou não inflamável reservado exclusivamente para esse uso. As cinzas aparentemente frias podem estar muito quentes mesmo depois de arrefecerem algum tempo. Não instalar materiais facilmente inflamáveis próximo do aparelho nem na reserva de lenha. Em caso de fogo na chaminé, meter o fecho do ar em posição fechada.

CONSELHOS DE MANUTENÇÃO LIMPEZA

6.2 - Limpeza corrente do aparelho

Limpar o vidro com um pano húmido e cinza. Se for necessário, utilizar um produto adequado de limpeza doméstica respeitando recomendações das instruções de utilização. Esperar que o aparelho esteja completamente frio para efectuar esta operação.

Limpar regularmente a ranhura de admissão de ar secundário. - Com o aspirador retirar as partículas e poeiras que estão presas entre o guia de ar e o vidro. Se necessário, introduzir uma lâmina fina ou uma folha de cartão rígido entre o guia de ar e o vidro (Fig. 17) para facilitar a limpeza (desbloqueio das partículas). - Raspar com a extremidade de um objecto metálico a aresta inferior da ranhura de admissão de ar para retirar o creosote que estiver aglomerado (Fig. 17).

6.1 - Limpeza e manutenção da conduta de fumos

A limpeza mecânica da conduta de fumos é obrigatória. Deve ser realizada várias vezes por ano, sendo pelo menos uma vez durante a época de aquecimento. Um certificado deve ser entregado por um profissional.

Estas partículas perturbam a formação da película de ar secundário que protege o vidro contra o contacto directo com os fumos e completa a combustão da lenha. Por ocasião das limpezas, é necessário : Desmontar o defletor (Fig. 16) :

Desmontar o deflector : em o levantando e o tirando para à frente. Deixar descer a parte atrás do deflector e o sair. Para tornar a montar o deflector, actuar na ordem inversa da desmontagem.

Retirar a placa da parte de trás da lareira, e o cano de ligação.

Para tornar a montar o deflector, actuar na ordem inversa da desmontagem.

Verificar totalmente o estado do aparelho e em particular os elementos que asseguram a vedação : juntas e órgãos de fecho, peças de apoio (porta, chassis).

Depois de retirar o tapa-tubo : Verificar o estado da conduta de fumos e da conduta de ligação : todas as uniões devem apresentar uma boa resistência mecânica e conservar a vedação. Limpar com o aspirador o circuito de convecção em volta da fornalha, o interior do pano de chaminé e as bocas de saída de ar quente.

Verificar a ausência de obstrução nas condutas em antes de reacender. Estas operações devem efectuar-se logo que o vidro estiver sujo e imperativamente depois do fogão estar totalmente apagado. Se aparecerem e se multiplicarem marcas de sujidades localizadas e muito evidentes, é necessário desmontar o guia de ar para efectuar uma limpeza mais completa (Fig. 18) : Tirar a porta da dobradiça e colocá-la em plano. Retirar os 3 parafusos. Retirar o guia de ar A e limpá-lo. Montar o conjunto e verificar se está respeitada a folga do vidro. Esta operação deve ser efectuada por um profissional qualificado.

Controlar a eficácia da lingueta de fecho da porta e, se for necessário, efectuar as seguintes afinações (ver parágrafo 6.2.1).

Limpar regularmente as bocas de saídas de ar quente do tapa-tubo. Ficam colmatadas mais depressa quando a o aparelho tem uma utilização intensa : escolher uma frequência adaptada.

Caso seja necessário, por qualquer motivo, intervir no ventilador : Limpar o aparelho com uma escova e um aspirador. No caso de anomalia, mandar reparar o aparelho ou a instalação por um profissional.

MANTER DO DECORATIVO

A limpeza do decorativo metálico – tipo cromado – deve ser realizado com um pano macio e água saponàcea ou um produto para vidros sem álcool.

6.2.2 - Regulação do fecho da porta

Agir por 1/4 de volta nos 2 parafusos e recomeçar a operação se necessário. NOTA : Esta operação aumenta a pressão da junta de vedação da porta no fogão.

Agir por 1/4 de volta nos 2 parafusos e recomeçar a operação se necessário. NOTA : Esta operação diminui a pressão da junta de vedação da porta no fogão.

MODALIDADES Fora da garantia legal, à razào de defeitos escondidos, Deville garante o material em caso de vicios aparentes ou de nào conformidade do material entregado, ao material encomendado. Sêm prejuizo das disposiçoès a tomar, relativamente ao transportador, as reclamaçoès ao acolhimento do material, dêvem ser enunciadas ao perto de Deville através do comprador, dentro de cinco dias de comprovaçào do vicio por carta registrada, com aviso de recepçào. Pertence ao comprador de fornecer todas as justificaçòes da realidade dos vicios ou de anomalias comprovadas. O comprador dêve, por outro lado, deixar a Deville todas as facilidades para proceder à verificaçào dos vicios ou anomalias, para reparaçào. De mesmo o comprador, dêve ter os materiais nào conformes à disposiçào de Deville, segundo as instruçòes do construtor. Toda volta de material dêve fazer assunto de acordo.

EXTENSÀO A garantia de Deville cobre, à exclusào de todas indemnidades ou danos interesses, a substituiçào gratuita ou a reparaçào do material, ou do elemento reconhecido defeituoso ( fora as peças de usura) por os servicios do construtor, à exclusào do preço resultando da mào-de-obra, de mudanças e de transporte. Sobre os aparelhos esmaltados, o salpicado do esmalte nunca é considerado como um defeito de fabricaçào. Isso é a consequência da diferença de dilataçào da folha de ferro esmaltada ou do ferro fundido esmaltado, mas nào modifica a aderência do esmalte. As peças de substituiçào mais caras sào garantidas seis mêses ao partir da data de factura ; todas as garantias complementares consentidas por um revendedor de Deville nào obriga Deville. A presentaçào do certificado de garantia portando o carimbo à data do revendedor de Deville é rigorosamente exigivel, quando a garantia é invocada. Esse certificado dêve ser apresentado, o talào ou o cupào separável desse certificado, quando a demanda de reparaçào do aparelho sobre garantia é feita, conforme à organisaçào própria de Deville, e enviado a Deville no prazo concedido. Em falta desses documentos, a data figurada em cima da factura emitida por Deville nào pode sêr presa em consideraçào. As intervençóes ao titulo da garantia, nào pode haver por efeito de prolongar essa garantia.

DURAÇÀO A duração de garantia contractual do seguro por DEVILLE é de 2 anos (5 anos para o corpo de aquecimento lareiras/insertos) a partir da data da compra do aparelho pelo o usuario, sobre a reserva que as reclamações previstas ao titulo das modalidades citadas aqui em cima sejam formalizadas nos prazos concedidos. A reparaçào, a substituiçào ou a modificaçào de peças durante a periodicidade de garantia nào pode haver por efeito de prolongar a duraçào da garantia, nêm nunca de dar lugar a indemnidades por despesas diversas, atràso de entrega, acidentes ou prejuizos qualqueres.

EXCLUSÀO A garantia nào se aplica nos casos seguintes, sêm que esta lista seja completa : Instalaçào e montagem dos aparelhos nào incumbre a Deville. Em consequência Deville nào pode segurar a responsabilidade dos desgates materiais ou dos acidentes de pessoas consecutivos a uma instalaçào nào conforme ás disposiçòes legais e regulamentares ( por exemplo a falta de ligaçào a uma tomada de terra : tiragem defeitoso de uma instalaçào) ; O uso normal do material ou utilisaçào de uso anormal do material, notamente em caso de utilisaçào industrial ou comercial, ou emprego do material em condiçòes diferentes, por as quais ele nào foi construido. É o caso por exemplo do nào respeito das condiçòes prescritas na noticia de Deville : exposiçào a condiçòes exteriores afectando o aparelho como uma humidade excessiva o uma variaçào anormale da tençào electrica. Anomalia, deterioraçào ou acidente de provenência de choques, de caida, negligencia, defeito de vigilância ou de manter do comprador. As modificaçoès, transformaçoès, ou intervençoès efectuadas por um pessoal ou uma empresa, nào aprovada por Deville, ou realizada com peças de substituiçào nào de origem, ou nào aprovadas por o construtor.

Estas condiçoès completa e precisa as condiçoès gerais de garantia aqui escritas em cima e sào prioritárias sobre elas, se reportar á folha aqui junta "Condiçoès particulares de venda Deville - Garantia ".
