MANUAL DE UTILIZADOR OPALE 2 DEVILLE

MANUAL DE INSTALAÇÃO FOGÃO A LENHA

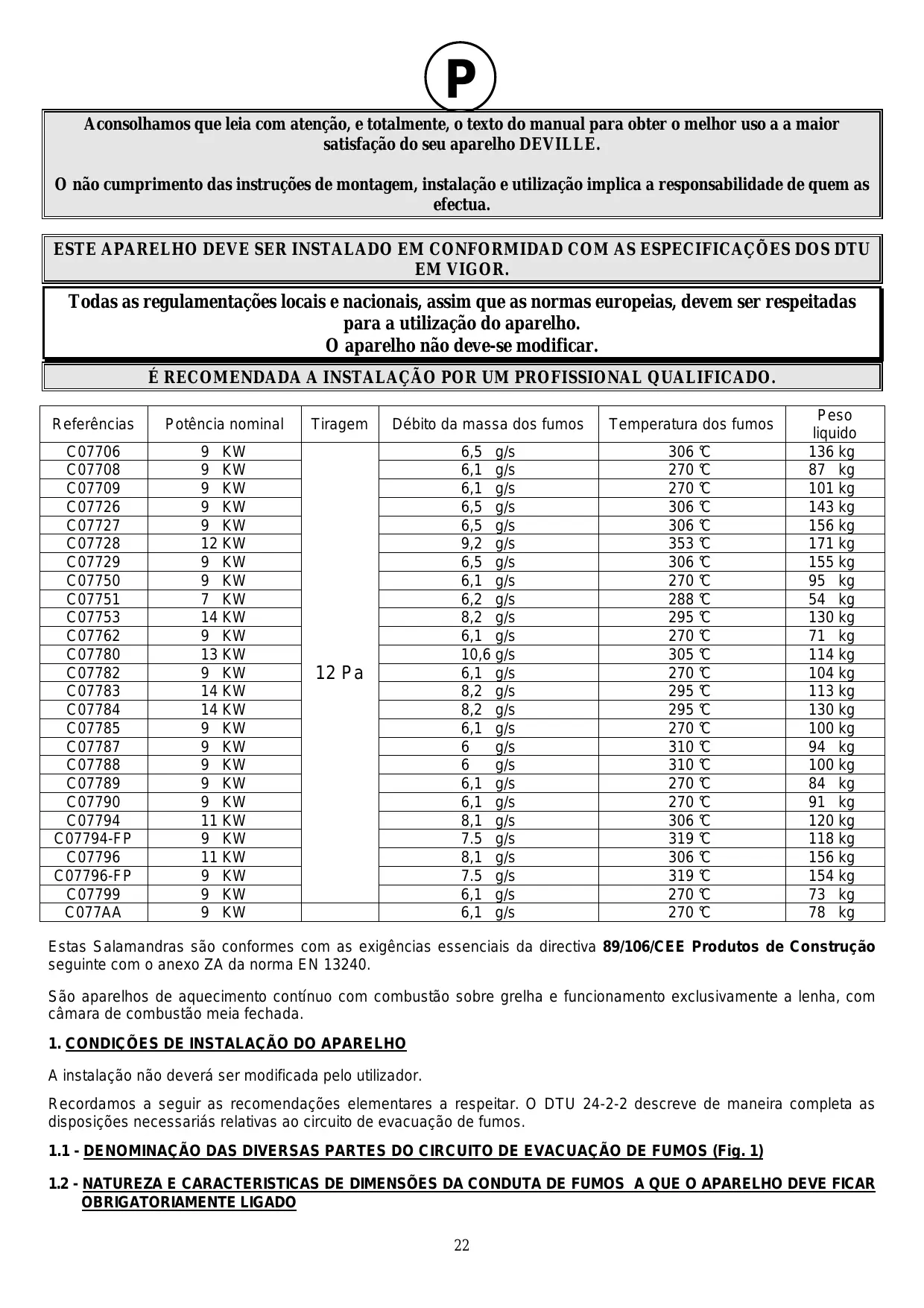

Aconsolhamos que leia com atenção, e totalmente, o texto do manual para obter o melhor uso a a maior satisfação do seu aparelho DEVILLE. O não cumprimento das instruções de montagem, instalação e utilização implica a responsabilidade de quem as efectua. ESTE APARELHO DEVE SER INSTALADO EM CONFORMIDAD COM AS ESPECIFICAÇÕES DOS DTU EM VIGOR. Todas as regulamentações locais e nacionais, assim que as normas europeias, devem ser respeitadas para a utilização do aparelho. O aparelho não deve-se modificar. É RECOMENDADA A INSTALAÇÃO POR UM PROFISSIONAL QUALIFICADO. Referências Potência nominal C07706 C07708 C07709 C07726 C07727 C07728 C07729 C07750 C07751 C07753 C07762 C07780 C07782 C07783 C07784 C07785 C07787 C07788 C07789 C07790 C07794 C07794-FP C07796 C07796-FP C07799 C077AA 9 KW 9 KW 9 KW 9 KW 9 KW 12 KW 9 KW 9 KW 7 KW 14 KW 9 KW 13 KW 9 KW 14 KW 14 KW 9 KW 9 KW 9 KW 9 KW 9 KW 11 KW 9 KW 11 KW 9 KW 9 KW 9 KW Tiragem Débito da massa dos fumos Temperatura dos fumos 6,5 g/s 6,1 g/s 6,1 g/s 6,5 g/s 6,5 g/s 9,2 g/s 6,5 g/s 6,1 g/s 6,2 g/s 8,2 g/s 6,1 g/s 10,6 g/s 6,1 g/s 8,2 g/s 8,2 g/s 6,1 g/s g/s g/s 6,1 g/s 6,1 g/s 8,1 g/s

6,1 g/s 6,1 g/s 306 °C 270 °C 270 °C 306 °C 306 °C 353 °C 306 °C 270 °C 288 °C 295 °C 270 °C 305 °C 270 °C 295 °C 295 °C 270 °C 310 °C 310 °C 270 °C 270 °C 306 °C 319 °C 306 °C 319 °C 270 °C 270 °C 12 Pa Peso liquido 136 kg 87 kg 101 kg 143 kg 156 kg 171 kg 155 kg 95 kg 54 kg 130 kg 71 kg 114 kg 104 kg 113 kg 130 kg 100 kg 94 kg 100 kg 84 kg 91 kg 120 kg 118 kg 156 kg 154 kg 73 kg 78 kg Estas Salamandras são conformes com as exigências essenciais da directiva 89/106/CEE Produtos de Construção seguinte com o anexo ZA da norma EN 13240. São aparelhos de aquecimento contínuo com combustão sobre grelha e funcionamento exclusivamente a lenha, com câmara de combustão meia fechada.

1. CONDIÇÕES DE INSTALAÇÃO DO APARELHO

A instalação não deverá ser modificada pelo utilizador. Recordamos a seguir as recomendações elementares a respeitar. O DTU 24-2-2 descreve de maneira completa as disposições necessariás relativas ao circuito de evacuação de fumos.

1.1 - DENOMINAÇÃO DAS DIVERSAS PARTES DO CIRCUITO DE EVACUAÇÃO DE FUMOS (Fig. 1)

1.2 - NATUREZA E CARACTERISTICAS DE DIMENSÕES DA CONDUTA DE FUMOS A QUE O APARELHO DEVE FICAR

1.2.1 Natureza da conduta de fumos

1.2.1.1 Caso de uma conduta nova

Utilização dos materiais seguintes : . Blocos de chaminé em barro cozido em conformidade com a norma NF P 51-311. . Blocos de chaminé em betão em conformidade com a norma NF P 51-321. . Condutas metálicas compósitas em conformidade com as normas NF D 35-304 e NF D 35-303. . Tijolos de barro cozido em conformidade com a norma NF P 51-301. . Tijolos refractários em conformidade a norma NF P 51-302. A utilização de materiais isolados de origem permite evitar a instalação de um isolamento na obra, nomeadamente a nível das paredes do remate exterior.

1.2.1.2 Caso de uma conduta existente

O instalador toma a seu cargo a responsabilidade das partes existentes : deve verificar o estado da conduta e providenciar os arranjos necessários para o bom funcionamento e a conformidade com os regulamentos. Limpar a conduta e proceder a um exame cuidadoso para verificar : . A compatibilidade da conduta com a sua utilização, . A estabilidade, . O desimpedimento e a vedação (anexo II do DTU 24-1). Se a conduta não for compatível, realizar uma tubagem segundo um processo detentor de um Parecer Técnico favorável, ou instalar uma conduta nova.

1.2.2 Secção mínima da conduta

Blocos quadrados ou rectangulares : secção minima 2,5 dm . Condutas circulares : diametro minimo 153 mm.

1.2.3 Algumas recomendações gerais

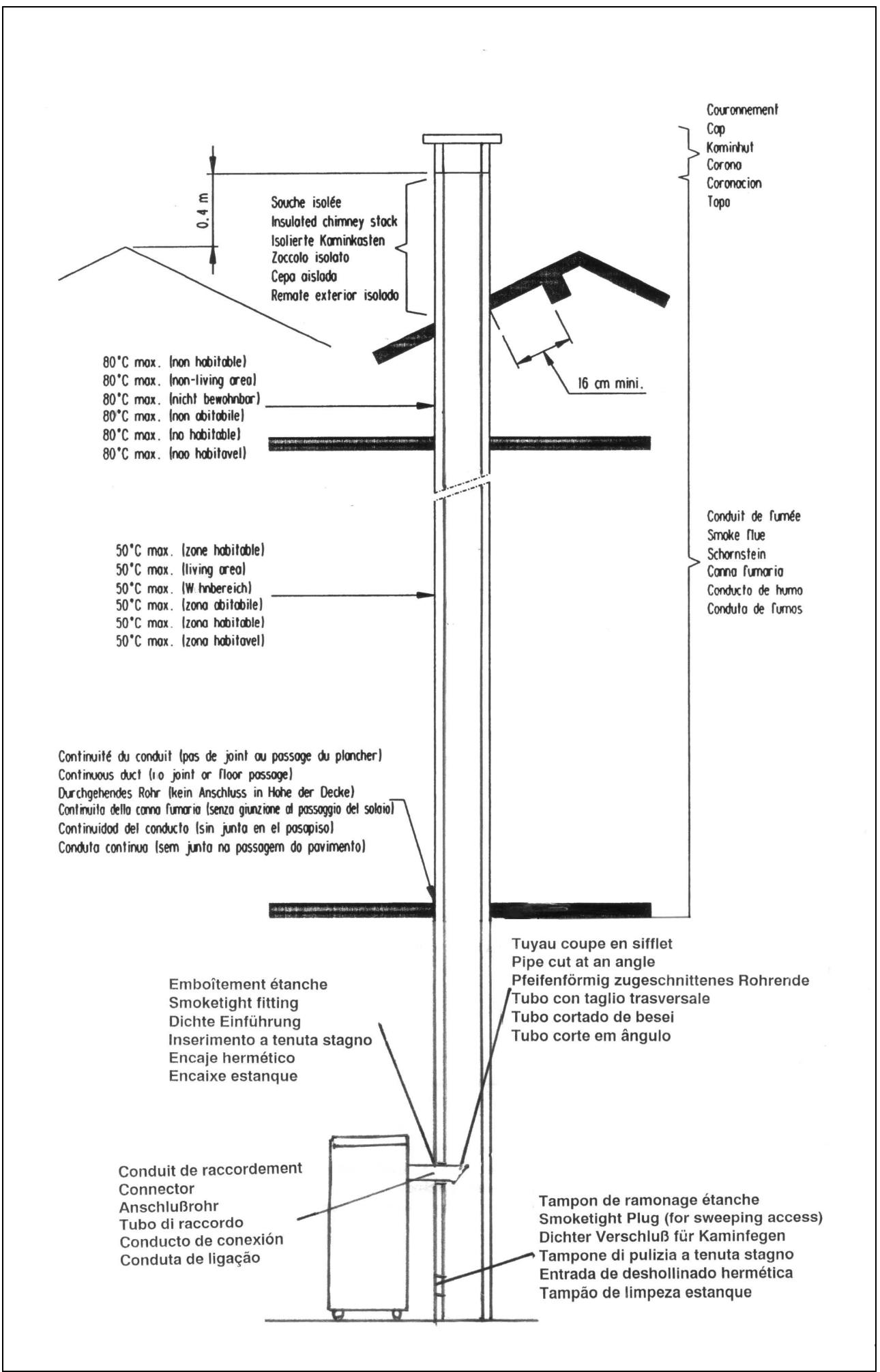

Uma boa conduta deve ser construída em materiais pouco condutores do calor para que possa permanecer quente. O revestimento da conduta deve permitir limitar a temperatura superficial exterior a : . 50°C nas partes habitáveis . 80°C nas partes não habitáveis ou inacessíveis. Deve ser absoutamente estanque, sem rugosidade e estável. Não deve apresentar variações bruscas de secção : declive em relação à vertical inferior a 45°. Deve desembocar a pelo menos 0,4 m acima da cumeeira dos telhados vizinhos. Não devem ficar ligados dois aparelhos na mesma conduta. A conduta deve desembocar de pelo menos 50 mm na sala onde o fogão ficará instalado. A face interna deve ficar afastada de pelo menos 16 cm de qualquer madeira e matéria combustível. Os blocos de chaminé devem ser montados com a parte macho para baixo para evitar a passagem de escorrimentos para o exterior. A conduta não deve ter mais de dois encurvamentos (quer dizer mais de uma parte não vertical). Se for uma conduta em alvenaria : . O ângulo dos encurvamentos não deve ser superior a 45° para uma altura total de conduta limitada a 5 m. Quando a altura for superior, o ângulo de encurvamento será limitado a 20°. Se for uma conduta metálica isolada : . O ângulo dos encurvamentos não deve ser superior a 45° com um limite de altura de 5 m entre o cimo e a parte baixa do encurvamento. A altura total da conduta não é limitada. A vedação, o isolamento, as travessias de tectos e pavimentos e as distâncias ao fogo devem ser realizadas cumprindo estritamente o DTU 24-2-2.

Deve ser instalada uma conduta de ligação entre o aparelho e a conduta de fumos. Esta conduta deve ser realizada por meio de uma tubagem policombustível rígida ou flexível, detentora de um Paracer Técnico favorável para utilização directa com um fogão fechado. Notar que são proibidos : o alumínio, o aço aluminizado e o aço galvanizado. Notar que sao permitidos : a chapa negra (esp. mini 2 mm) a chapa esmaltada (esp. mini 0,6 mm) e o aço inoxidável (esp. mini 0,4 mm). Esta conduta deve ser visível em todo o seu percurso e deve poder ser limpa mecanicamente. A dilatação não deve prejudicar a vedação das uniões montante e jusante nem o seu bom comportamento mecânico nem o da conduta de fumos. A concepção, e em particular a ligação com a conduta de fumos, deve impedir a acumulação de fuligem, nomeadamente por ocasião da limpeza. As ligações com o aparelho de um lado e com a conduta de fumos do outro lado, devem ser realizadas cumprindo escrupulosamente o DTU 24-2-2 e as especificações do construtor do tubo, usando todos os elementos recomendados (pontas, unioes, etc.). Caso a conduta de ligacão seja horizontal, deve existir um declive ascendente de 5 cm por metro.

1.4 - CONDIÇÕES DE TIRAGEM

A tiragem mede-se na conduta de ligação a cerca de 50 cm depois da saída do aparelho. Tiragem necessária para o funcionamento correcto com a porta fechada : . 6 Pa em ritmo reduzido (0,6 mm de C.E.) . 12 Pa em ritmo normal (1,2 mm de C.E.). A instalação de um registro de tiragem é fortemente recomendada. O registro permite obter um bom funcionamento, mesmo em condições de tiragem importante (conduta alta, tubagem). O regitro deve ser facilmente visíel e acessivel (Fig. 2) e instalado na sala onde está o aparelho. O registro de tiragem não tem influência no funcionamento do aparehlo quando a porta está aberta.

1.5 - VENTILAÇÃO DO LOCAL ONDE O APARELHO ESTÁ INSTALADO

O funcionamento do aparelho precisa de um volume de ar suplementar ao necessário para renovar o ar regulamentar. Esta entrada de ar é obrigatória quando a habitação está equipada com uma ventilação mecânica. A tomada de entrada de ar deve ficar situada directamente no exterior, ou num local ventilado para o exterior, e deve ser protegida com uma grelha. A saída da entrada de ar deve ficar situada o mais próximo possivel do aparelho. Deve poder ser tapada quando abre directamente na sala. Durante o funcionamento do aparelho, assegure-se que ela está libre de toda obstrução. A secção de entrada de ar deve ser pelo menos igual a um quarto da seção da conduta de fumos com um mínimo de 50 cm² para uma potência nominal inferior ou igual a 8 kW, e de 70 cm² para uma potência nominal entre 8 KW e 16 KW. Pode ser necessário parar o extractor da ventilação mecânica para evitar o retomo dos fumos para a sala ao abrir a porta.

1.6 - NATUREZA DAS PAREDES VIZINHAS DO APARELHO

Colocar o fogão a pelo menos 300 mm das paredes traseira e laterais da habitação e de todos os materiais combustiveis. Para proteger o chão contra a irradiação do calor e a eventual queda de combustivel, colocar o aparelho sobre um resguardo metalico reflector (ou uma base em ladrilhos) que cubra toda a superficie do pavimento situada debaixo e diante do aparelho. O aparelho deve-se instalar num soalho, que tenha a capacidade de sustenta suficiente. Se uma construção existente não satisfaz a esta condição prévia, tomar as precauções adequadas (por exemplo, a instalação de uma placa de repartição da carga) que deve ser prevista, para permitir ao soalho o suporte do aparelho.

MODALIDADES Fora da garantia legal, à razào de defeitos escondidos, Deville garante o material em caso de vicios aparentes ou de nào conformidade do material entregado, ao material encomendado. Sêm prejuizo das disposiçoès a tomar, relativamente ao transportador, as reclamaçoès ao acolhimento do material, dêvem ser enunciadas ao perto de Deville através do comprador, dentro de cinco dias de comprovaçào do vicio por carta registrada, com aviso de recepçào. Pertence ao comprador de fornecer todas as justificaçòes da realidade dos vicios ou de anomalias comprovadas. O comprador dêve, por outro lado, deixar a Deville todas as facilidades para proceder à verificaçào dos vicios ou anomalias, para reparaçào. De mesmo o comprador, dêve ter os materiais nào conformes à disposiçào de Deville, segundo as instruçòes do construtor. Todo retorno do material, por qualquer razão que seja devera têr o acordo expresso prévio de DEVILLE.

EXTENSÀO A garantia de Deville cobre, à exclusào de todas indemnidades ou danos interesses, a substituiçào gratuita ou a reparaçào do material, ou do elemento reconhecido defeituoso ( fora as peças de usura) por os servicios do construtor, à exclusào do preço resultando da mào-de-obra, de mudanças e de transporte. Sobre os aparelhos esmaltados, o salpicado do esmalte nunca é considerado como um defeito de fabricaçào. Isso é a consequência da diferença de dilataçào da folha de ferro esmaltada ou do ferro fundido esmaltado, mas nào modifica a aderência do esmalte. As peças de substituiçào mais caras sào garantidas seis mêses ao partir da data de factura ; todas as garantias complementares consentidas por um revendedor de Deville nào obriga Deville. A presentaçào do certificado de garantia portando o carimbo à data do revendedor de Deville é rigorosamente exigivel, quando a garantia é invocada. Esse certificado dêve ser apresentado, o talào ou o cupào separável desse certificado, quando a demanda de reparaçào do aparelho sobre garantia é feita, conforme à organisaçào própria de Deville, e enviado a Deville no prazo concedido. Em falta desses documentos, a data figurada em cima da factura emitida por Deville nào pode sêr presa em consideraçào. As intervençóes ao titulo da garantia, nào pode haver por efeito de prolongar essa garantia.

DURAÇÀO A duração de garantia contractual do seguro por DEVILLE é de 2 anos (5 anos para o corpo de aquecimento lareiras/insertos) a partir da data da compra do aparelho pelo o usuario, sobre a reserva que as reclamações previstas ao titulo das modalidades citadas aqui em cima sejam formalizadas nos prazos concedidos. A reparaçào, a substituiçào ou a modificaçào de peças durante a periodicidade de garantia nào pode haver por efeito de prolongar a duraçào da garantia, nêm nunca de dar lugar a indemnidades por despesas diversas, atràso de entrega, acidentes ou prejuizos qualqueres.

EXCLUSÀO A garantia nào se aplica nos casos seguintes, sêm que esta lista seja completa : Instalaçào e montagem dos aparelhos nào incumbre a Deville. Em consequência Deville nào pode segurar a responsabilidade dos desgates materiais ou dos acidentes de pessoas consecutivos a uma instalaçào nào conforme ás disposiçòes legais e regulamentares ( por exemplo a falta de ligaçào a uma tomada de terra : tiragem defeitoso de uma instalaçào) ; O uso normal do material ou utilisaçào de uso anormal do material, notamente em caso de utilisaçào industrial ou comercial, ou emprego do material em condiçòes diferentes, por as quais ele nào foi construido. É o caso por exemplo do nào respeito das condiçòes prescritas na noticia de Deville : exposiçào a condiçòes exteriores afectando o aparelho como uma humidade excessiva o uma variaçào anormale da tençào electrica. Anomalia, deterioraçào ou acidente de provenência de choques, de caida, negligencia, defeito de vigilância ou de manter do comprador. As modificaçoès, transformaçoès, ou intervençoès efectuadas por um pessoal ou uma empresa, nào aprovada por Deville, ou realizada com peças de substituiçào nào de origem, ou nào aprovadas por o construtor.

Estas condiçoès completa e precisa as condiçoès gerais de garantia aqui escritas em cima e sào prioritárias sobre elas, se reportar á folha aqui junta "Condiçoès particulares de venda Deville - Garantia ".
