MANUALE UTENTE OPALE 2 DEVILLE

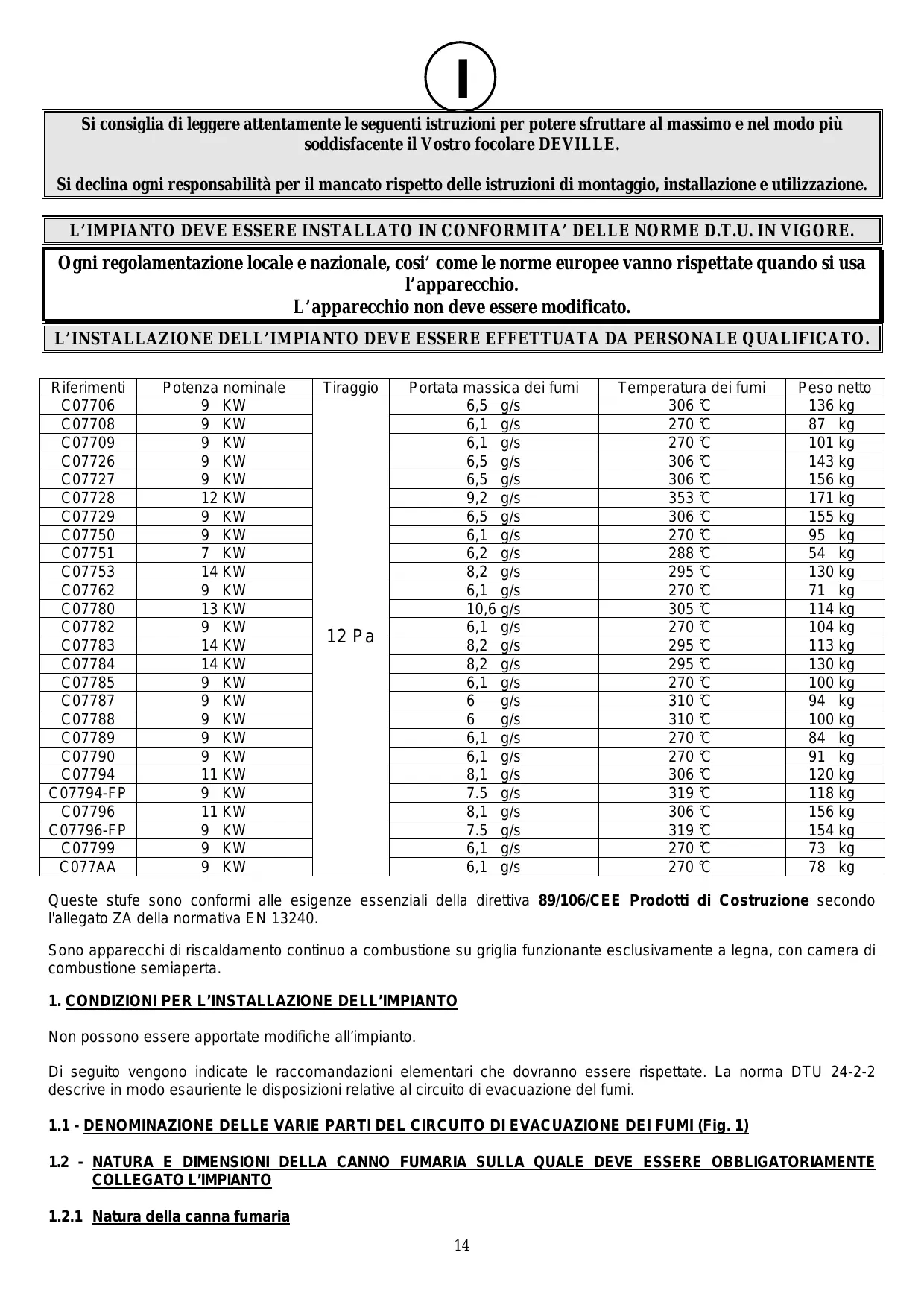

Si consiglia di leggere attendamente le seguenti istruzioni per potere sfruttare al massimo e nel modo più soddisfacente il Vostro focolare DEVILLE.

Si declina agli responsabilità per il mancato rispetto delle istruzioni di montaggio, INSTALLazione e utilizzazione.

L'IMPIANTO DEVE ESSERE INSTALLATO IN CONFORMITA' DELLE NORME D.T.U. IN VIGORE.

Ogni regolamentazione locale e nazionale, casi' come le norme europee vanno rispetto quando si usa l'apparecchio.

L'apparecchio non deve essere modificato.

L'INSTALLAZIONE DELL'IMPIANTO DEVE ESSERE EFFETTUATA DA PERSONALE QUALIFICATO.

Riferimenti	Potenza nominale	Tiraggio	Portata massica dei fumi	Temperatura dei fumi	Peso netto
C07706	9 KW	12 Pa	6,5 g/s	306 °C	136 kg
C07708	9 KW		6,1 g/s	270 °C	87 kg
C07709	9 KW		6,1 g/s	270 °C	101 kg
C07726	9 KW		6,5 g/s	306 °C	143 kg
C07727	9 KW		6,5 g/s	306 °C	156 kg
C07728	12 KW		9,2 g/s	353 °C	171 kg
C07729	9 KW		6,5 g/s	306 °C	155 kg
C07750	9 KW		6,1 g/s	270 °C	95 kg
C07751	7 KW		6,2 g/s	288 °C	54 kg
C07753	14 KW		8,2 g/s	295 °C	130 kg
C07762	9 KW		6,1 g/s	270 °C	71 kg
C07780	13 KW		10,6 g/s	305 °C	114 kg
C07782	9 KW		6,1 g/s	270 °C	104 kg
C07783	14 KW		8,2 g/s	295 °C	113 kg
C07784	14 KW		8,2 g/s	295 °C	130 kg
C07785	9 KW		6,1 g/s	270 °C	100 kg
C07787	9 KW		6 g/s	310 °C	94 kg
C07788	9 KW		6 g/s	310 °C	100 kg
C07789	9 KW		6,1 g/s	270 °C	84 kg
C07790	9 KW		6,1 g/s	270 °C	91 kg
C07794	11 KW		8,1 g/s	306 °C	120 kg
C07794-FP	9 KW		7.5 g/s	319 °C	118 kg
C07796	11 KW		8,1 g/s	306 °C	156 kg
C07796-FP	9 KW		7.5 g/s	319 °C	154 kg
C07799	9 KW		6,1 g/s	270 °C	73 kg
C077AA	9 KW		6,1 g/s	270 °C	78 kg

Queste stufe sono conformi alle esigenze essenziali della direttiva 89/106/CEE Prodotti di Costruzione secondo l'allegato ZA della normativa EN 13240.
Sono apparente di riscaldamento continu a combustione su griglia funzionante esclusivamente a legna, con camera di combustione semiaperta.

1. CONDIZIONI PER L'INSTALLAZIONE DELL'IMPIANTO

Non possono essere apportate modifiche all'impiano.

Di seguito vengono indicate le raccomandazioni elementari che dovanno essere rispetto. La norma DTU 24-2-2 describes in modo esauriente le disposizioni relative al circuito di evacuatione del fumi.

1.1 - DENOMINAZIONE DELLE VARIE PARTI DEL CIRCUito DI EVACUAZIONE DEI FUMI (Fig. 1)

1.2 - NATURA E DIMENSIONI DELLA CANNO FUMARIA SULLA QUALE DEVE ESSERE OBBLIGATORIAMENTE COLLEGATO L'IMPIANTO

1.2.1 Natura della canna fumaria

1.2.1.1 Canna fumaria nuova

Impiego dei seguenti materiali :

Laterizi in terracotta conformi alla norma NF P 51-311.
Laterizi in calcestruzzo conformi alla norma NF P 51-321.
. Tubi metallici compositi conformi alle norme NF D 35 304 e NF D 35-303.
. Mattoni in terracotta conformi alla norma NF P 51-301.
. Mattoni refrattari conformi alla norma NF P 51-302.

L'impiego di materiali isolati originariamente evita un ulteriore isolamento dell'impiano, soprattuto in corrispondenza delle pareti del comignolo.

1.2.1.2 Canna fumaria già esistente

L'addetto all'installazione è responsable delle parti più esistenti. Egli deve pertanto verificare lo stato della canna fumaria e apportare le modifiche necessarie a garantirne l'adeguato funzionamento e la conformità con le disposizioni in vigore.

Pulire la canna fumaria e procedere ad un esame rigoroso alla verificare :

la compatibilità della canna fumaria con l'impiego previsto.
la stabilità.
la presenza di vuoto e la tenuta (allegato II DTU 24-1).

Nel caso in cui la canna fumaria non fosse compatible, realizzare una tubatura secondo un procedimento approvato da un consulente technique oppure installare una nuova canna fumaria.

1.2.2 Sezione minima della canna fumaria

Laterizi quadrati o rettangolari :sezione minima 2,5 dm².

Canne fumarie circulari : diametro minimo 153 mm.

1.2.3 Consigli generali

Per mantenere a lungo il calorie, una buona canna fumaria deve essere costruita in materiali molto conduitori. Il rivestimento della canna fumaria deve permettere di limitare la temperature superficieale esterna a :

50^ C , zone abitabili
80^ zone non abitabili o inaccessibili.

Deve essere assolutamente stabile e a tenuta stamina e non delve presentare rugosita.

Non delve presentare brusche variazioni dizsche : inclinazione di 45^ rispetto alla verticale inferi ore.

Deve fuoriuscire per almeno 0,4 m al di sopra del colmo dei tetti limitrofi.

Non è possible collegare due focolari alla stessa canna fumaria.

Deve fuoriuscire per almeno 50~mm nella stanza in cui verrà installato il focolare.

La superficie interna della canna deve trovarsi ad una distanza minima di 16 cm da qualsiasi legno o materiale combustibile.

I laterizi devono essere montati con la parte maschio rivolta verso il basso, in modo tale da evitare la fuoriuscita di condensa.

La canna fumaria non deve presentare più di due deviazioni (ovvero più di una parte non verticale).

Se la canna fumaria è in muratura :

L'angolo di deviazione non deve superare i 45^ s e l'altezza della canna è inferiore a 5 m. Se la canna supera[invece i 5m, I'angolo di deviazione è limitato a 20^

Se la canna fumaria è in metallo isolato :

L'angolo di deviazione non deve superare i 45^ s e la distanza tra la parte inferiore e quella superiore della deviazione è inferiore a 5 m. La canna fumaria può raggiungere qualsiasi altezza.

La tenuta, l'isolamento, l'attraversamento di soffito e pavimenti, nonché le distance dal fuoco devono essere rigorosamente realizzati in conformità alla norma DTU 24.2.2.

1.3 - NATURA E CARATTERISTICHE DEL TUBO DI RACCORDO TRA IL FOCOLARE E LA CANNA FUMARIA

Tra il focolare e la canna fumaria deve essere installato un tubo di raccordo. Tale condotto dovrè essere realizzato mediante una tubatura policombastabile rigida o flessibile, autorizzata da un consulente technique per un collegamento diretto al focolare chiuso.

E' vietato l'impiogo di alluminio, acciaio alluminiato e acciaio galvanizzato.

E' permesso l'impiogo di lamiera nera (spessore min. 2 mm), lamiera smaltata (spessore min. 0.6 mm) e acciaio inossidabile (spessore min. 0.4 mm).

Il tubo deve essere visibile per tutta la sua lunghezza e deve tutta la sua lunghezza e deve essere pulito mediante un mezzo meccanico. Una sua dilatazione non deve danneggiare l'ermeticità dei collegamenti a monte e a vale, nonché l'ottima tenuta meccanica dello stesso tubo e della canna fumaria. La sua forma e, in particolare, il suo collegamento con la canna fumaria deve impedire, soprattuto durante le operazioni di pulizia, l'accumulo di fuliggine.

I collegamenti con il focolare da una parte e con la canna fumaria dall'altra devono essere rigorosamente realizzati in conformità della norma DTU 24.2.2 e alle specifiche del costruttore del tubo, utilizzato tutti i componenti consigliati (imbuti, raccordi, ecc.).

Nel caso in cui il tubo di raccordo si trovi in posizione orizzontale, è necessario prevedere un'inclinazione ascendente di 5 cm per metro.

1.4 - CONDIZIONI DI TIRAGGIO

Il tiraggio viene misurato sul tubo di raccordo a circa 50~cm al di sopra dell'attaco del focolare.

Tiraggio necessario per un buon funzionamento a portine chiusa :

6 Pa a regime ridotto (0,6 mm CE)
12 Pa a regime normale (1,2 mm CE)

Si consiglia di installare una manopola lavoro tiraggio.

La manopola dato tiraggio permette di ottenere un fuzionamento corretto dell'impianto anche in presenza di condizioni di tiraggio complesse (canne fumarie alte, tubature). La manopola deve essere ben visible, migliormente accessible (Fig. 2) e installata nella stanza in cui si trovla l'impianto.

Quando la portina del focolare è aperta, la manopola dato tiraggio non influsce sul funzionamento dell'impianto.

1.5 VENTILAZIONE DEL LOCALE NEL QUALE VIENE INSTALLATO L'IMPIANTO

La presenza del focolare richiede un apporto di aria supplementare rispetto a quello necessario al ricambio di aria regolamentare. Nel caso in cui l'abitazione fosse dotata di un impianto di ventilazione meccanico, è obblatorio prevedere una presa d'aria.

La presa d'aria, collegata direttamente all'estmo oppure situata in un locale ventilato sull'estmo, devele essere protetta da una griglia.

L'uscita aria deve essere collocata quanto più vicino possibile all'impianto. Quando l'aria viene immessa direttamente nellaStanza, dovrè essere possibile otturare l'uscita. Durante il funzionamento dell'apparecchio, assicurarsi che sua libera da agli ostruzione.

La sezione della presa d'aria deve essere almeno pari ad un quarto della sezione della canna fumaria del camino, con un minimo di 50~cm^2 per una potenza nominale inferiore o pari a 8kW e 70~cm^2 per una potenza nominale compresa tra 8 KW e 16 KW.

Quando il focolare viene impiegato a « portina aperta » potrebbe essere necessario arrestare l'aspiratore meccanico per evitare che i fumi entrino nella stanza.

1.6 - INSTALLAZIONE DELL'IMPIANTO

Collocare la stufa ad una distanza minima di 300 mm alla partete posteriore e da quelle laterali dell'abitazione, nonché da qualissi materiale combustibile.

Per proteggere il pavimento dall'irradiamento di calore e dall'eventuale caduta di combustibile, posizionare l'apparecchio su uno schermo metallico riflettente (o una soletta piastrellata) che ricopre tutte la superficie del pavimento situata sotto e davanti all'apparecchio.

L'apparecchio deve essere sistematou su un suolo alla capacità portante sufficiente. Se una costruzione esistente non soddisfa a esta premessa, delle misure adeguate (ad esempio, la systemazione di una lastra di calcestruzzo per distribuire il peso) vanno prese per permettere al suolo di sostortare l'apparecchio.

1.7 - CONDITIONI GENERALI GARANZIA

1. MODALITA

Fuori alla garanzia legale, in ragione dei vizi occulti, DEVILLE garantisce il materiale in caso di vizi apparenti o di non conformità del materiale consignato al materiale ordinato.

Senza pregiudizio delle disposizioni da prendere rispetto al trasportatore, i reclami al momento del ricevimento del materiale sui vizi apparenti o la non conformità, devono essere formulati presso DEVILLE dall'acquirente entro 5 giorni alla constatazione del viziotramite lettera raccomandata con domanda di avviso di ricevimento.

Spetta all'acquirente fornire agli giustificazione quanto alla realta dei vizi o delle anomalie constatate. L'acquirente delve, inoltre, lasciare a DEVILLE agli facilitazione per procedere alla constatazione di quosti vizi o anomalie e rimediarci.

L'acquirente deve anche tenere i materiali non conformi a disposizione di DEVILLE, secondo le istruzioni di quest's ultima.

Ogni ritorno del materiale, per qualsiasi motivo, delve essere preceduto da un accordo formale preliminare di DEVILLE.

2. ESTENSIONE

La garanzia di DEVILLE copre, ad esclusione di anni indennità o risarcimento danni, la sostituzione gratuite o la riparazione del materiale o dell'elemento riconosciutto defettuoso (eccetto pezzi di usura) dai loro servizi ad esclusione delle spese di manodopera, di trasferta e di trasporto. Sugli appearecchi smaltati, i cavillamenti non sono mai considerati come difetto di fabbricazione. Sono la conseguenza di una differenza di dilatazione lamiera-smalto o ghisa-smalto e non modificano l'aderenza. I ricambi forniti a titolo oneroso sono garantiti 6 mesi a partire alla data di fattura ; agli garanzia complementare consentita da un rivenditore di DEVILLE non impegna DEVILLE. La presentazione del certificato di garanzia portando il timbro-data del rivenditore è rigorosamente richiesta quando la garanzia è invocata. Questo certificato deve essere presentato al momento della domanda di riparazione dell'apparecchio sotto garanzia, oppure un talloncino o la parte staccabile di questo certificato deve, secondo l'organizzazione propria di DEVILLE, essere rispedito a DEVILLE nei termini assegnati.

In mancanza di quello, la data figurando sulla fattura emessa da DEVILLE non più essere presa in considerazione. Gli intervenuti a titolo della garanzia non possono avere per effetto di prolungare quest's ultima.

3. DURATA

La durata della garanzia contrattuale assicurata da DEVILLE è di 2 anni (5 anni per il corpo di ricaldamento focolari /camini a focolare chiuso) a partire alla data d'acquisto dell'apparecchio da parte dell'utente, con riserva che i richiami previsti al titolo delle modalità evocate qui sopra siano stati formulati entro i termini concessions.

La riparazione, la sostituzione o la modifica di pezzi durante il periodo di garanzia non può per effetto di prolungare la durata di questa garanzia, né di dar luogo in nessun caso a risarcimenti per spese diverse, ritardo di consegnata, incidenti o pregiudizi qualunqui.

4. ESCLUSIONE

La garanzia non va applicata nei casi seguenti,enza che questa lista si esauriente. Installazione e montaggio degli appearecchi la cui responsabilità non incombe a DEVILLE. Di seguenza la DEVILLE non può ritenuta responsable dei danni materiali o degli incidenti di persone consecutivi ad un'installazione non conforme alle disposizioni legali o regolamenti (per esempio l'assenza di collegamento ad una presa di terra : cattivo tiraggio di un impianto) ;

Usura normale del materiale, utilizzazione o uso anormale del materiale specialmente in caso di utilizzazione industriale o commerciale o uso del materiale in condizioni diverse da quale per cui è stato costruito. è il caso per esempio di non rispetto delle condizioni prescritte nelle istruzioni per l'uso DEVILLE: esposizione a condizioni esterne danneggiando l'apparecchio

tale un'umidità eccessiva o variazione anormale della tensione elettrica. Anomalia, deterioramento o incidente proveniente da sconto, caduta, negligenza, difetto di sorvegianza o di manutenzione da parte dell'acquirente.

Modifica, trasformazione o intervento effettuati da un personale o una ditta non autorizzati da DEVILLE o realizzati con ricambi non originali o non accreditati dal costruttore.

5. CONDITIONI PARTICULARI DI GARANZIA

Queste condizioni completano e precisano le condizioni generali di garanzia qui sopra e prevalgono su queste; riportarsi al foglietto allegato "Condizioni Particolari di Vendita DEVILLE-Garanzia".
