MANUAL DE UTILIZADOR POCKET DV T100 AIPTEK

Arrêt 1min/3min/ 5min

Apagar 1min/3min/ 5min

Componentes da camcorder 2

1 Comutador de focagem 2 Microfone 3 Ilhó para a correia 4 *Botão de gravação ( ) 5 Botão para cima (mais zoom) 6 Botão para baixo (menos zoom) 7 Botão

8 Botão Mode/ 9 Porta USB 10 Conector da saída de TV/do auricular 11 Ranhura para cartões de memória SD/MMC 12 Botão de alimentação ( ) / Botão da luz para gravação de vídeos 13 Ecrã LCD

14 Altifalante 15 Botão do obturador (

16 Lente 17 Luz para gravação de vídeos 18 Flash

19 Tampa do compartimento das pilhas 20 Orifício para colocação do tripé

Colocação das pilhas Utilize duas pilhas AA. 1. Faça deslizar a tampa do compartimento das pilhas para a abrir, tal como ilustrado. 2. Introduza as pilhas no respectivo compartimento e colocando os pólos + e – na posição correcta. 3. Reponha a tampa. abrir

Introdução do cartão de memória SD/MMC (opcional) 1. Levante a tampa do compartimento do cartão de memória SD. 2. Introduza o cartão na direcção indicada e até este atingir o fim da ranhura. 3. Ao utilizar um cartão de memória SD, não é possível aceder à memória interna da câmara. 4. Para remover o cartão de memória SD, empurre ligeiramente o cartão para que este seja ejectado.

O número de série que consta do nome do ficheiro (PICTxxxx) será sempre atribuído de forma sequencial mesmo que elimine todos os ficheiros no cartão de memória SD ou mesmo que introduza um cartão novo. Se quiser reiniciar o número de série, utilize a função “Formato” da camcorder para formatar o cartão.

Ligar a camcorder Abra o ecrã LCD. OU Mantenha o botão de alimentação (

) premido durante 3 segundos.

Desligar a camcorder Feche o ecrã LCD. OU Mantenha o botão de alimentação (

) premido durante 3 segundos.

Prima brevemente o botão de alimentação ( gravação de vídeos.

) para ligar/desligar a luz para

Definição do idioma Ligue a camcorder → Prima o botão Mode → Aceda ao modo Definição ( botões de zoom (

) para seleccionar o item Idioma (

para seleccionar o idioma pretendido e prima o botão

) → Utilize os botões de zoom ( para confirmar.

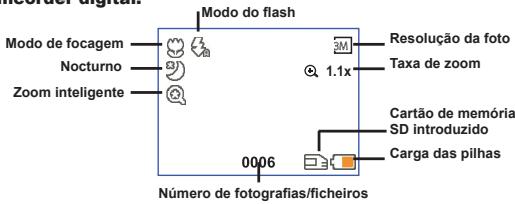

Significado dos ícones apresentados no ecrã LCD Modo de camcorder digital:

Modo do flash Resolução da foto

Modo de focagem Nocturno

Zoom inteligente Cartão de memória SD introduzido Carga das pilhas Número de fotografias/ficheiros

Modo de reprodução de miniaturas: Gravação actual / Total de gravações Tipo de ficheiro

Modo de reprodução em ecrã inteiro: Duração da gravação Modo de reprodução Volume

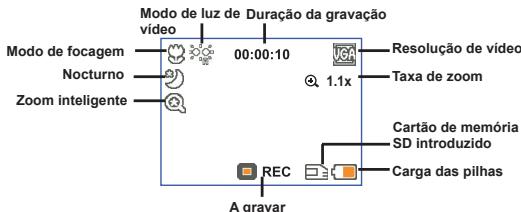

Modo de gravação de vídeo: Modo de luz de Duração da gravação vídeo Modo de focagem Nocturno

Resolução de vídeo Taxa de zoom Cartão de memória SD introduzido Carga das pilhas

Gravação de um clip de vídeo 1. Defina a focagem para a definição pretendida. Normalmente, deve definir a focagem para ( ) para a maior parte das condições de gravação. Seleccione a opção ( ) apenas para grandes planos. 2. Prima o botão de gravação ( 3. Utilize os botões de zoom (

) para iniciar a gravação. ) para aplicar mais ou menos zoom ao nível do ecrã.

4. Prima novamente o botão de gravação (

) para parar a gravação.

Tirar fotografias 1. Defina a focagem para a definição pretendida. ) para Normalmente, deve definir a focagem para ( a maior parte das condições de gravação. Seleccione a opção ( ) apenas para grandes planos.

2. Utilize os botões de zoom ( ) para aplicar mais ou menos zoom ao nível do ecrã. 3. Prima o botão do obturador (

) para tirar a fotografia.

Reprodução das suas gravações 1. Prima o botão

2. Utilize os botões de zoom ( 3. Prima o botão

) para seleccionar o modo Reproduzir (

para aceder ao modo escolhido.

4. Utilize os botões de zoom ( 5. Prima o botão

) para se deslocar pelos ficheiros.

para rever/reproduzir o ficheiro escolhido.

Prima o botão do obturador (

) para eliminar ficheiros.

Gravação de um clip de voz 1. Prima o botão

2. Utilize os botões de zoom ( 3. Prima o botão

4. Prima o botão de gravação (

) para iniciar a gravação.

5. Quando terminar, prima novamente o botão de gravação (

) para parar a gravação.

Ao aceder ao Modo grav. voz, o ecrã LCD apresenta informação relativa ao tempo que resta para gravação.

Ligação da camcorder a um televisor Ligue a sua camcorder ao televisor utilizando o cabo AV incluído para visualização em tempo real. Pode desfrutar dos seus clips de vídeo, das fotografias e das gravações de áudio directamente no seu televisor, partilhando-os com os seus amigos e familiares.

TSAÍDA DE TVV Auriculares

1. Ligue o seu televisor e defina-o para o modo AV. O sistema de TV varia de país para país. Se necessitar de ajustar a definição Saída TV, consulte a página 8 para mais informações. (Taiwan: NTSC; América: NTSC; Europa: PAL; China: PAL)

2. Ligue as extremidades de áudio e de vídeo do cabo AV ao televisor. 3. Ligue a camcorder. 4. Ligue a outra extremidade do cabo AV à camcorder.

Ligação da camcorder ao PC 1. Ligue a camcorder. 2. Ligue a camcorder ao computador através do cabo USB.

O modo predefinido é o Modo Disco. Quando ligada a um PC, a camcorder acede automaticamente ao Modo Disco (disco amovível). Se definir o Modo USB para “Menu”, é apresentado o seguinte ecrã.

Seleccione o modo de ligação pretendido. Para mais informações, consulte a página 9.

Selecção dos modos da camcorder 1. Ligue a camcorder. 2. Prima o botão

3. Utilize os botões de zoom ( 4. Prima o botão

) para seleccionar o item pretendido.

Operações básicas Como…

Deslocar a caixa de selecção

Utilize os botões de zoom ( cima ou para baixo.

Itens do menu no modo Câmara (1) Ligue a camcorder → Prima o botão Item

Descrição Resolução da imagem

Activa o temporizador. Após activação do temporizador, a camcorder dispõe de dez segundos até o botão do obturador ser premido e a camcorder começar a gravar. O flash dispara automaticamente quando a iluminação é insuficiente. O flash é forçado a disparar sempre que é tirada uma foto.

Esta definição permite-lhe combinar duas imagens capturadas separadamente numa única foto.

O histograma em tempo real mostra a distribuição aproximada da luminância no ecrã. Pode ajustar a exposição para obter um melhor efeito.

Itens do menu no modo Câmara (2) Item

VGA QVGA Descrição Esta definição permite-lhe adicionar molduras personalizadas às fotos. A camcorder dispõe de 10 molduras. A função Moldura está desactivada Define a resolução de vídeo para VGA (640x480 píxeis). Define a resolução de vídeo para QVGA (320x240 píxeis).

Minimiza a desfocagem provocada pelo tremer da mão.

Esta definição permite-lhe obter uma imagem mais nítida durante a utilização dos botões de zoom.

Esta definição é adequada para gravação no exterior quando há sol.

Esta definição é adequada para gravação em tempo nublado ou em ambientes com sombras.

Esta definição é adequada para gravação no interior com luz fluorescente, ou em ambientes com cores de alta temperatura.

Tungsténio Normal Efeito

A camcorder ajusta o balanço de brancos automaticamente.

Esta definição é adequada para gravação no interior com luz incandescente, ou em ambientes com cores de baixa temperatura. As gravações são feitas com cores naturais.

P&B As gravações são feitas a preto e branco.

As gravações são feitas com tons sépia.

Pode ajustar manualmente a exposição de forma a obter melhores efeitos quando a imagem de pré-visualização parecer estar demasiado clara ou escura. Um valor positivo indica que a imagem gravada será mais clara que o habitual; enquanto que um valor negativo faz com que a imagem seja mais escura.

Esta definição permite-lhe tirar fotos contra um fundo escuro. Uma vez que a velocidade do obturador é reduzida durante a captura de imagens em locais escuros, recomendamos a utilização de um tripé para eliminar a desfocagem resultante do tremer das mãos.

Esta definição permite-lhe adicionar uma fonte de iluminação extra quando a luminosidade existente é insuficiente para a gravação de clips de vídeo.

As funções Dois-em-um e Moldura são desactivadas quando a resolução é definida para 10M.

Itens do menu no modo Reproduzir Ligue a camcorder → Prima o botão Mode → Aceda ao modo Reproduzir ( → Prima o botão obturador ( ). Item

Elimina todos os ficheiros de imagem e de vídeo/áudio armazenados na memória.

Itens do menu no modo Definição (1) Ligue a camcorder → Prima o botão Mode → Aceda ao modo Definição ( Item

Define a cintilação para 50 ou 60 Hz. Para mais informações, consulte a tabela “Definições da cintilação”.

NTSC Define o sistema de TV para NTSC. Esta opção aplica-se aos Estados Unidos da América, a Taiwan, ao Japão e à Coreia.

Saída TV PAL Define o sistema de TV para PAL. Esta opção aplica-se à Alemanha, à Inglaterra, à Itália, aos Países Baixos, à China, ao Japão e a Hong Kong.

Define o brilho do ecrã LCD. Um valor maior torna o ecrã LCD mais claro; enquanto que um valor menor torna o ecrã LCD mais escuro.

Esta opção define o volume. (0: sem som, níveis de 1-10)

Activa/Desactiva a apresentação dos ícones no ecrã.

Formata o suporte de armazenamento. Tenha em atenção que todos os ficheiros existentes no suporte de armazenamento serão eliminados. O número de série (PICTxxxx) que integra o nome dos ficheiros será reiniciado. Cancela a acção. Esta opção define o período de tempo após o qual a camcorder se desliga automaticamente após um período de inactividade. A opção [Desligado] faz com que a camcorder permaneça ligada até as pilhas ficarem sem carga.

Itens do menu no modo Definição (2) Item

Descrição Permite-lhe seleccionar o idioma das opções apresentadas no ecrã.

Quando ligada a um PC, a camcorder apresenta um menu onde pode escolher o modo de ligação pretendido.

Quando ligada a um PC, a camcorder acede automaticamente ao modo Câmara (PC Camera).

Quando ligada a um PC, a camcorder acede automaticamente ao Modo Disco (disco amovível).

Esta opção activa/desactiva a apresentação de um vídeo aquando da ligação da camcorder.

Repõe as predefinições de fábrica. Tenha em atenção que as definições actuais serão substituídas.

Modo USB Definições de cintilação País

Nota: A definição de cintilação tem por base a frequência padrão da rede eléctrica local.

Cartão de memória SD/MMC (128 MB)

Cartão de memória SD/MMC (256 MB)

Cartão de memória SD/MMC (512 MB)

Cartão de memória SD/MMC (1 GB)

Cartão de memória SD/MMC (256 MB)

Cartão de memória SD/MMC (512 MB)

Cartão de memória SD/MMC (1 GB)

Nota: O valor actual da capacidade de armazenamento pode variar (até ± 30%) dependendo da saturação da cor e da complexidade do objecto e ambiente em redor.

Indicador de carga das pilhas Ícone

Descrição Pilhas com carga completa Pilhas com meia carga Pilhas fracas Pilhas sem carga

Nota: Para evitar ficar sem energia de um momento para o outro, recomendamos-lhe que substitua as pilhas quando o ícone de pilhas fracas aparecer.

Especificações Sensor resolução efectiva

3 Mega píxeis (2048x1536)

Resolução interpolada

10 Megapíxeis (3584x2688)

Ranhura incorporada para cartão de memória SD/MMC (Máximo: 2 GB)

* As especificações estão sujeitas a alteração sem aviso prévio.

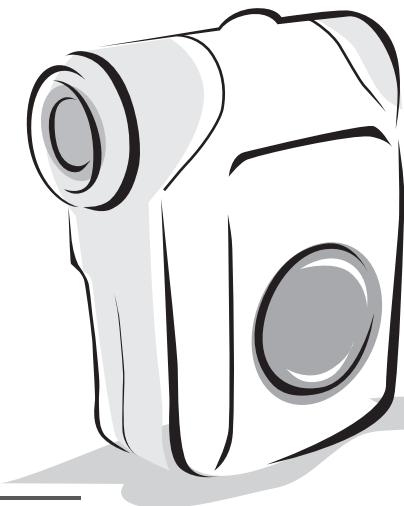

Instruções avançadas

Copiar ficheiros para o PC Instalação do controlador no PC Para assegurar a reprodução dos clips de vídeo no seu PC, terá de instalar o controlador da camcorder. Para instalar o software: 1. Introduza o CD com o controlador. Ligue o computador. Introduza o CD fornecido na unidade de CD-ROM..

Não ligue a camcorder ao computador nesta etapa. Feche todas as aplicações em execução no seu computador. Se o ecrã de execução automática do programa de instalação não aparecer, faça um duplo clique sobre a opção O meu computador e de seguida sobre a unidade de CDROM. Depois, execute manualmente o programa Setup.exe.

2. Inicie a instalação. Clique no ícone

para iniciar a instalação do controlador.

Aviso aos utilizadores do Windows 2000: Durante a instalação, uma mensagem de aviso relativa à assinatura digital pode aparecer duas ou mais vezes. Clique na opção Sim para prosseguir. O software é totalmente compatível com o sistema operativo Windows 2000.

3. Instale o controlador. O Assistente Install Shield aparece e instala o programa automaticamente. Clique em Seguinte e siga as instruções no ecrã para concluir a instalação.

Copiar ficheiros para o PC (continuação) 4. Instale os codecs. Após concluída a instalação do controlador, o programa pede-lhe que instale os Codecs do Windows Media Player. Se não tem a certeza se os codecs foram instalados no seu computador, clique em Sim e siga as instruções no ecrã para concluir a instalação. 5. Instale o Direct X 9.0c ou acima. Após concluída a instalação dos codecs, ser-lhe-á pedido que instale o Direct X 9.0c ou acima caso o programa ainda não esteja instalado no seu computador. Clique na opção Sim para prosseguir. Os Codecs do Windows Media Player e o Direct X 9.0c ou acima são necessários para a visualização dos clips de vídeo gravados pela camcorder.

6. Reinicie o computador. Após concluída a instalação, pode ser necessário reiniciar o computador para que o controlador entre em vigor.

Ligação da camcorder ao PC 1. Ligue a camcorder. 2. Ligue o cabo USB ao computador. Ligue o computador e de seguida ligue o cabo USB à porta USB existente no seu computador. Certifique-se de que o cabo e a porta estão devidamente alinhados. 3. Ligue o cabo USB à camcorder. Ligue a outra extremidade do cabo USB à camcorder. Por predefinição, a câmara está definida para o Modo “Disco”, se quiser defini-la para outros modos consulte a secção “Modo USB” para mais informações.

Modo USB: Ligue a camcorder → Prima o botão Mode → Aceda ao modo Definição (

Quando ligada a um PC, a camcorder apresenta um menu onde pode escolher o modo de ligação pretendido.

Quando ligada a um PC, a camcorder acede automaticamente ao modo Câmara (PC Camera).

Quando ligada a um PC, a camcorder acede automaticamente ao Modo Disco (disco amovível).

Aviso aos utilizadores do Windows 2000/XP: Se quiser desligar a camcorder do computador, siga as etapas seguintes: 1. Faça um duplo clique sobre o ícone 2. Clique no ícone

existente no tabuleiro de sistema.

(disco USB), e de seguida clique em Parar.

3. Seleccione a camcorder quando o ecrã de confirmação aparecer e clique em OK. 4. Siga as instruções no ecrã para desligar a camcorder do computador em segurança.

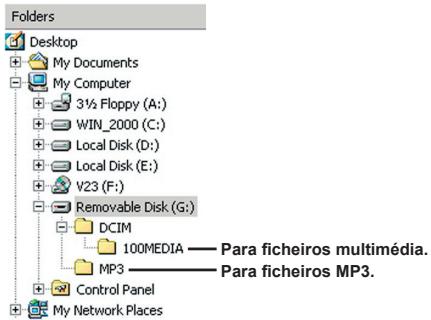

Localização dos ficheiros Após ligar a camcorder ao computador, um disco amovível aparece no computador. Na verdade, este disco amovível representa o suporte de armazenamento da sua camcorder. No disco, pode encontrar todas as suas gravações. Consulte a figura em baixo para ver onde os ficheiros estão armazenados.

Para ficheiros multimédia. Para ficheiros MP3.

Utilização da função PC Camera Instalação do software O software da função PC Camera vem incluído no controlador da camcorder pelo que deve instalar o controlador antes de utilizar a função PC Camera.

Iniciar a aplicação 1. Ligue a camcorder e de seguida ligue-a ao computador. Ligue a camcorder e de seguida ligue-a ao computador utilizando o cabo USB incluído.

2. Defina a camcorder para o modo Câmara Prima o botão para aceder ao menu. Utilize os botões de zoom( para seleccionar o item Câmara e prima o botão para confirmar.

Se quiser utilizar a função de videoconferência, instale um programa tal como, por exemplo, o Netmeeting para este fim.

Aviso aos utilizadores do Windows 2000: Ao utilizar a função PC Camera pela primeira vez, uma mensagem de aviso relativa à assinatura digital pode aparecer duas ou mais vezes. Clique na opção Sim para prosseguir com a instalação. A camcorder é totalmente compatível com o sistema operativo Windows 2000.

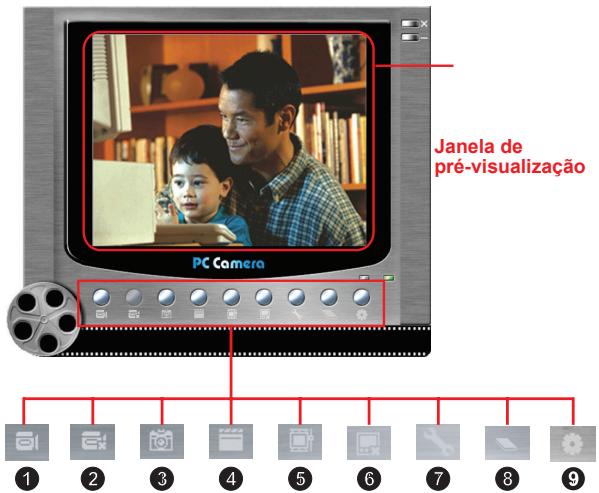

3. Abertura do programa DV TS. Faça um duplo clique sobre o ícone DV TS ( ) no ambiente de trabalho para iniciar o programa. Após início do programa, pode começar a utilizar a função PC Camera. Se não conseguir encontrar o atalho do programa no ambiente de trabalho, pode iniciar o programa a partir do menu Programas.

Utilização da função PC Camera do DV TS Janela de pré-visualização

Iniciar a gravação de um clip de vídeo

Iniciar / Parar janela de pré-visualização

* Sub menu disponível.

Para ver as imagens capturadas pela função PC Camera do DV TS, clique no ícone para abrir o álbum fotográfico. Ou, como alternativa, vá até à pasta “Work Temp” para procurar os ficheiros. O caminho completo é o seguinte: C:\Program Files\DV TS\Work Temp

Utilização da função PC Camera do DV TS (continuação) Gravação de um vídeo AVI 1. Clique no ícone

2. Prima o botão para especificar o caminho e o nome do ficheiro AVI. 3. Defina o número de imagens e a duração da gravação de acordo com as suas necessidades. 4. Prima o botão Iniciar gravação para começar a gravar. 5. Para parar a gravação, clique no ícone

Tirar fotografias Clique no ícone

para tirar uma foto.

Configuração das opções do item Formato Espaço da cor: Seleccione uma das seguintes funções de acordo com as suas necessidades. - RGB 24: Este item é o que proporciona uma melhor qualidade. - MJPG: Este item faz com que o clip de vídeo AVI fique mais comprimido para poder desfrutar de uma velocidade de processamento mais rápida.

Tamanho de saída: Defina o tamanho de saída para alterar o tamanho da janela de pré-visualização. O tamanho predefinido é de 320x240. Seleccione um maior número de píxeis quando necessitar de uma janela de pré-visualização maior.

Utilização da função PC Camera do DV TS (continuação) Configuração das opções do item Origem Controlo do dispositivo: - Brilho: Pode seleccionar o item “Auto” e deixar que o programa ajuste o brilho da imagem automaticamente, ou pode retirar o visto do item “Auto” e deslizar a barra para ajustar o brilho da imagem manualmente. - Qualidade: Se a largura de banda da rede ficar congestionada durante a utilização da função PC Camera, faça deslizar a barra em direcção à opção “Vídeo mais rápido” para evitar este problema.

Configuração das opções do item Cintilação Se levar a sua camcorder consigo quando se deslocar a um país estrangeiro e vir que o ecrã do computador apresenta alguma cintilação aquando da utilização da função PC Camera, assinale o item Cancelar cintilação para evitar o aparecimento de ruído no ecrã. Ou, pode consultar a tabela “Definições de cintilação” para escolher o valor mais adequado ao país onde se encontra.

Apêndice: A Resolução de problemas Ao utilizar a camcorder: Problema

A camcorder não liga normalmente.

A camcorder está ligada mas o ecrã LCD não apresenta qualquer informação.

Não consigo tirar fotos ou gravar clips de vídeo ao premir o botão do obturador ou o botão de gravação.

O ecrã LCD apresenta as mensagens “ERRO DE MEMÓRIA” ou “ERRO DE CARTÃO”. Ou a camcorder não consegue ler o cartão de memória.

Não eliminei as fotos e os clips de vídeo, mas não os consigo encontrar no cartão de memória.

As pilhas estão gastas.

Substitua as pilhas.

As pilhas foram colocadas incorrectamente.

Volte a colocar as pilhas.

Se a camcorder ficar inactiva por mais de um minuto, o ecrã LCD desliga-se automaticamente para poupar energia.

Prima qualquer botão, excepto o botão de alimentação, para reactivar o ecrã.

Liberte algum espaço no cartão de memória SD/MMC ou na memória interna.

A camcorder está a proceder ao carregamento do flash.

Aguarde até o flash ficar totalmente carregado.

Está a utilizar um cartão de memória SD “protegido”.

Defina o cartão de memória SD para que este permita as operações de gravação.

O formato do cartão de memória não é compatível com a camcorder.

Utilize a função “Formato” da camcorder para formatar o cartão de memória.

O cartão de memória está corrompido.

Substitua o cartão de memória por um novo.

As gravações em falta estão guardadas na memória interna.

Isto acontece quando introduz um cartão de memória na camcorder após a captura de algumas fotos ou de alguns clips de vídeo. Pode aceder a estes ficheiros após remoção do cartão de memória.

Apêndice: A Ao utilizar a camcorder:

Não consigo utilizar o flash.

Se o ícone das pilhas indicar carga fraca, o flash pode estar desactivado devido à falta de energia.

Substitua as pilhas.

A camcorder não responde durante o funcionamento.

Falha ao nível do software da camcorder.

Remova as pilhas e volte a repô-las no respectivo compartimento. Ligue a camcorder.

As imagens gravadas parecem demasiado desfocadas.

A focagem não está correctamente definida.

Ajuste a focagem para a posição correcta.

As imagens ou os clips de vídeo gravados parecem demasiado escuros.

Não existe luminosidade suficiente para a captura de imagens ou para a gravação de clips de vídeo.

Utilize o flash ao tirar fotos. Adicione fontes de luz extras ao gravar clips de vídeo.

Ocorrência de ruído durante a visualização de imagens no ecrã LCD ou no computador.

A definição de cintilação não corresponde à norma estabelecida para o país onde se encontra.

Ajuste a definição de cintilação. Para mais informações, consulte a tabela “Definições da cintilação”.

Quero reiniciar o número de série (PICTxxxx) que consta do nome do ficheiro.

A atribuição dos números de série é feita pelo firmware da camcorder.

Utilize a função “Formato” da camcorder para formatar o cartão de memória.

Converti um ficheiro multimédia e dei-lhe o nome PICTxxxx.* (em que xxxx corresponde ao número). Depois, copiei o ficheiro para a camcorder mas não o consigo encontrar no dispositivo.

Existe um outro ficheiro com o mesmo número de série (e.g. PICT0001.ASF e PICT0001.JPG), ou então o tipo do ficheiro não é suportado.

Dê um outro número de série ao ficheiro e certifique-se de que o tipo do ficheiro é suportado pela camcorder.

Apêndice: A Ao ligar a camcorder ao computador ou ao televisor: Problema

O controlador ou o software não está instalado no computador.

Instale o Direct X 9.0c ou acima e os Codecs para o Windows Media 9.0 para resolver este problema. Consulte a secção “Instalação do controlador no PC”, para mais informações sobre a instalação do software ou vá até http:// www.microsoft.com para transferir os ficheiros necessário.

A instalação foi terminada anormalmente.

Remova o controlador e outros programas com ele relacionados. Siga as etapas de instalação descritas no manual para voltar a instalar o controlador.

A camcorder foi ligada ao PC através do cabo USB antes de ter instalado o controlador.

Instale o controlador antes de ligar o cabo USB.

A camcorder não está correctamente ligada ao televisor.

Volte a ligar a camcorder ao televisor correctamente.

Ocorreu um conflito com outra camcorder ou dispositivo de captura instalado.

O dispositivo não é compatível com a camcorder.

Se tiver uma outra camcorder ou dispositivo de captura instalado no seu computador, remova a camcorder e respectivo controlador do computador para evitar conflitos.

Há a ocorrência de ruído no ecrã do computador sempre que utilizo a função de videoconferência.

A definição de cintilação não corresponde à norma estabelecida para o país onde se encontra.

Ajuste a definição de cintilação. Para mais informações, consulte a tabela “Definições da cintilação”.

Não consigo ver os clips de vídeo no meu computador.

A instalação do controlador falhou.

O ecrã do televisor não apresenta qualquer imagem após ligar a camcorder ao televisor.

Apêndice: A Definições de cintilação

Nota: A definição de cintilação tem por base a frequência padrão da rede eléctrica local.

Mensagens do sistema

Desbloquear cartão SD Se introduzir um cartão de memória SD e este estiver “protegido”, esta mensagem aparece sempre que a camcorder tentar gravar dados no cartão.

Quando a camcorder se encontra no modo Reproduzir sem que existam ficheiros para reprodução, esta mensagem aparece.

As pilhas da camcorder estão fracas. Substitua imediatamente as pilhas usadas por pilhas novas.

A memória está cheia e não pode armazenar mais ficheiros. Substitua o cartão de memória SD/MMC ou elimine alguns ficheiros para libertar espaço na memória.

O cartão introduzido não é compatível com a camcorder. Substitua o cartão de memória ou experimente formatá-lo.

Erro de memória O strobe está a carregar Erro no formato do ficheiro

A camcorder não consegue aceder aos dados armazenados na memória interna. Formate a memória para resolver este problema. O flash está a carregar. O ficheiro em reprodução não é compatível com a camcorder.

A camcorder está a eliminar ficheiros.

Descrição A camcorder está a gravar um ficheiro.

A camcorder está a definir uma opção.

Apêndice: B Instruções para o ArcSoft MediaConverter™ Introdução O ArcSoft MediaConverter é um potente conversor tudo-em-um para ficheiros multimédia. Este utilitário converte rápida e facilmente ficheiros de fotos, de vídeo e de música em formatos optimizados para utilização no seu dispositivo portátil. É possível converter vários ficheiros de diferentes tipos ao mesmo tempo. É fácil! Apenas são necessárias três fáceis etapas: (Consulte a secção “Ficheiros convertidos” para mais informações.) Requisitos do sistema Para instalar e executar o MediaConverter, o seu sistema tem de satisfazer os seguintes requisitos mínimos: Microsoft Windows 2000/XP (Home ou Professional) 50 MB de espaço livre no disco rígido 256 MB de RAM DirectX 9 (DirectX 9c, recomendado) Microsoft Windows Media Player 9.0 (para conversão de ficheiros WMA e WMV) Microsoft Windows 2000/XP (Home ou Professional) Apple QuickTime 6.5 (para conversão de ficheiros MOV)

Apêndice: B Formatos de ficheiros suportados Vídeo Os ficheiros de vídeo são convertidos e copiados para os locais de destino seleccionados como ficheiros AVI com codificação MPEG-4, como ficheiros WMV ou como ficheiros ASF com codificação MPEG-4 (predefinição). Tipos de ficheiros suportados para conversão - AVI (formato Microsoft Video 1, Cinepak, Intel Indeo, descompactado, etc.) - MPEG-1 em MPEG, MPG, MPE - DAT (VCD MPEG1) - MPEG-4 em formato AVI - MPEG-4 em formato ASF - WMV - QuickTime MOV

É necessário o QuickTime 6.5 e o Windows Media Player 9.0 ou acima para conversão de ficheiros QuickTime MOV e WMV, respectivamente. Tipos de ficheiros suportados para exportação - AVI (MPEG-4 SP) - WMV - ASF(MPEG-4 SP)

Apêndice: B Ficheiros convertidos

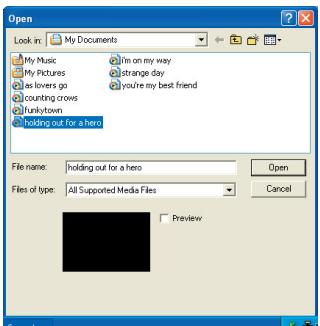

Apêndice: B Etapa 1 : Seleccionar o suporte Adição de ficheiros para conversão 1 Clique no botão “Seleccionar suporte”. 2 Será apresentada uma janela “Abrir”. Vá até à pasta que contém os ficheiros que pretende converter. a. Utilize a lista pendente “Tipos de ficheiros” para seleccionar os tipos de ficheiros que pretende. b. Pré-visualize os ficheiros seleccionados para ter a certeza de que são os que pretende. Assinale a caixa “Reproduzir automaticamente” para iniciar a reprodução automática após clicar num ficheiro. 3 Repita as etapas 1 e 2 acima até todos os ficheiros pretendidos terem sido adicionados. Para além da utilização do método acima descrito, pode também arrastar e largar os ficheiros directamente para a lista de ficheiros existente na janela de programas.

Remoção de ficheiros Para eliminar um ficheiro da lista, seleccione-o e clique no ícone “X”.

Apêndice: B Etapa 2 : Seleccionar destino Clique no botão “Seleccionar destino” para seleccionar o local onde pretende guardar os ficheiros convertidos. A localização predefinida é “C:\Documents and Settings\[utilizador actual]\Os meus documentos”. No entanto, o mais provável é querer guardar estes ficheiros no seu dispositivo portátil. Neste caso, certifiquese de que o dispositivo está ligado, clique em “Seleccionar destino” e escolha o dispositivo.

Definições É possível aceder a várias definições do programa clicando no botão “Definições”. Cada secção permite-lhe seleccionar uma de duas opções: “Optimizar para o dispositivo seleccionado” e “Utilizar definições de conversão personalizadas”.

A opção Optimizar para o dispositivo seleccionado Esta é a opção predefinida. O programa define automaticamente os parâmetros de conversão de acordo com o dispositivo seleccionado. A opção Utilizar definições de conversão personalizadas Se decidir utilizar esta opção, pode definir manualmente os vários parâmetros de conversão.

Apêndice: B Definições de vídeo Ao converter um ficheiro de vídeo, existem vários parâmetros diferentes: - Resolução (As opções incluem a resolução QVGA (320 x 240) [predefinição] e VGA (640 x 480)) - Formato de ficheiro (ficheiros AVI com codificação MPEG-4, ficheiros WMV ou ficheiros ASF com codificação MPEG-4) - Taxa de bits do vídeo (As opções incluem 500 KB, 1,0 MB, 1,5 MB, 2,0 MB [predefinição], 2,5 MB e 3,0 MB) - Taxa de bits do áudio (As opções incluem 96 KB, 128 KB [predefinição], 192 KB) - Imagens por segundo (As opções incluem [em fps] 15.00, 20.00, 24.00, 25.00 [predefinição], e 29.97)

A selecção da opção “Optimizar para o dispositivo seleccionado” utiliza os valores predefinidos sempre que aplicável. Após visualização/modificação das várias definições, escolha “Guardar” ou “Cancelar” para voltar ao ecrã principal. Clique em “Guardar” se tiver feito alterações que pretenda guardar. Caso contrário, clique em “Cancelar”.

Etapa 3 : Converter Quando estiver pronto, seleccione (realce) os ficheiros que pretende converter da lista, e clique no botão “Converter”.

Será apresentada uma barra de progresso que indica o estado actual da operação. Podem ser apresentadas várias caixas de diálogo para confirmação da operação em curso. Será apresentada uma caixa de diálogo informando o utilizador da conversão de todos os ficheiros e do seu armazenamento no local escolhido.

Apêndice: B Reprodução dos ficheiros ASF convertidos na sua camcorder Para reproduzir os clips de vídeo ou os filmes (MPEG-4 apenas no formato ASF) convertidos pelo ArcSoft MediaConverter da sua camcorder digital MPEG-4, siga as seguintes etapas. Etapa 1 Introduza um cartão de memória SD/MMC na ranhura da camcorder e ligue a camcorder ao PC através do cabo USB. Siga as instruções da secção “Ligação da camcorder ao PC” para mais informações. Etapa 2 Guarde os ficheiros ASF convertidos pelo MediaConverter instalado no PC na sua camcorder. 1 Copie os ficheiros ASF convertidos. 2 Abra o Explorador do Windows, verá um “Disco amovível” na pasta O meu computador. 3 Faça um duplo clique sobre o ícone Disco amovível. 4 Faça um duplo clique sobre a pasta DCIM. 5 Faça um duplo clique sobre a pasta de ficheiros 100MEDIA. 6 Cole os ficheiros na pasta 100MEDIA. 7 Altere os nomes dos ficheiros para CLIP****.ASF. **** cpode ser um número qualquer composto por 4 dígitos de 0001 a 9999. Os nomes dos ficheiros devem obedecer às regras definidas para a camcorder, para que esta possa identificar os ficheiros guardados na pasta 100MEDIA.

Etapa 3 Agora já pode utilizar o modo Reproduzir ( vídeo ou dos filmes no ecrã LCD!

) para desfrutar dos clips de

O ArcSoft MediaConverter incluído nesta embalagem é uma versão personalizada para a sua camcorder digital. Pode visitar o web site http:\\www. arcsoft.com para mais informações sobre o produto.

Apêndice: C Requisitos do sistema
