POCKET DV T100 - Fotocamera digitale portatile AIPTEK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Fotocamera digitale portatile
Marca	AIPTEK
Modello	POCKET DV T100
Dimensioni (L x l x h)	86 x 72 x 36 mm
Alimentazione	2 batterie AA alcaline
Schermo LCD	Colore 1,5 pollici
Risoluzione foto (interpolata)	10 Megapixel (3584x2688)
Risoluzione foto (effettiva)	3 Megapixel (2048x1536)
Risoluzione video	VGA (640x480) / QVGA (320x240) a 30 fps
Zoom digitale	4x
Flash integrato	Sì (Auto, Acceso, Spento)
Luce video	Sì
Uscita TV	NTSC/PAL
Interfaccia USB	USB 2.0 (modalità Disco, Fotocamera, Menu)
Memoria esterna	Scheda SD/MMC (max 2 GB)
Memoria interna	Sì (capacità non specificata)
Formati foto	JPEG
Formati video	ASF (MPEG-4), AVI
Formati audio	WAV
Microfono integrato	Sì
Altoparlante integrato	Sì
Autoscatto	10 secondi
Obiettivo	F=3.0 / 8,31 mm

Domande frequenti - POCKET DV T100 AIPTEK

Come accendere e spegnere la videocamera?

Per accendere, aprire il pannello LCD quindi premere e tenere premuto il pulsante Alimentazione per 3 secondi. Per spegnere, chiudere il pannello LCD o premere di nuovo il pulsante Alimentazione per 3 secondi.

Come scattare una foto?

Impostare la messa a fuoco sul valore appropriato (generalmente sulla modalità paesaggio), utilizzare i pulsanti dello zoom per inquadrare, quindi premere il otturatore (pulsante foto) per catturare l'immagine.

Come registrare un video?

Impostare la messa a fuoco, quindi premere il pulsante Registrazione (VIDEO) per iniziare. Premere di nuovo per fermare. Utilizzare i pulsanti dello zoom per regolare l'inquadratura durante la registrazione.

Come riprodurre i file registrati?

Premere il pulsante Modalità, selezionare la modalità Riproduzione (icona ■) con i pulsanti dello zoom, quindi confermare con Menu/OK. Navigare tra i file con i pulsanti dello zoom.

Come collegare la videocamera a un televisore?

Utilizzare il cavo AV fornito. Collegare le estremità audio/video al televisore, quindi l'altra estremità alla videocamera. Accendere il televisore in modalità AV, quindi accendere la videocamera. Assicurarsi che lo standard TV (NTSC/PAL) sia corretto.

Come collegare la videocamera a un computer?

Accendere la videocamera e collegarla al computer tramite il cavo USB. Per impostazione predefinita, passa in modalità Disco rimovibile. È possibile cambiare la modalità USB nelle impostazioni (Menu, Disco, Fotocamera).

Cosa fare se lo schermo LCD non si accende?

Verificare che le batterie siano installate correttamente e caricate. Se la videocamera è in modalità risparmio energetico, premere un pulsante qualsiasi (eccetto Alimentazione) per riattivare il display. Se il problema persiste, sostituire le batterie.

Come formattare la scheda di memoria?

Nella modalità Impostazioni, selezionare l'opzione Formatta. Confermare per cancellare tutti i dati e reimpostare il numero di serie dei file. Attenzione: questa azione è irreversibile.

Che tipo di batterie utilizzare?

Utilizzare due batterie AA alcaline. Non mescolare batterie nuove e usate, né tipi diversi. Rimuovere le batterie se il dispositivo rimane inutilizzato per molto tempo.

Come cambiare la lingua del display?

Accendere la videocamera, premere il pulsante Modalità, entrare nella modalità Impostazioni (icona ingranaggio), selezionare Lingua con i pulsanti dello zoom, scegliere la lingua desiderata e confermare con Menu/OK.

MANUALE UTENTE POCKET DV T100 AIPTEK

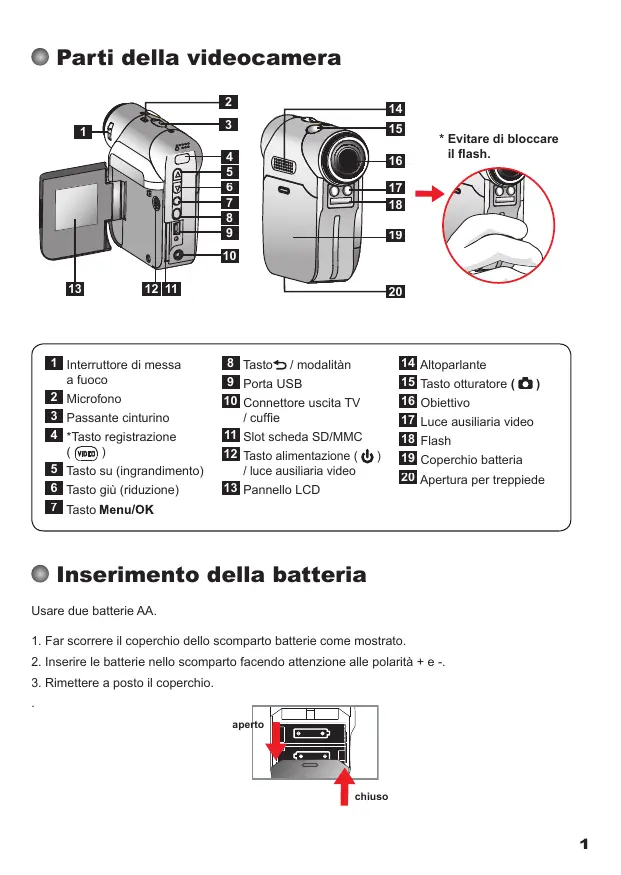

Parti della videocamera

* Evitare di bloccare il flash.

1 Interruttore di messa a fuoco
2 Microfono
3 Passante cinturino
4 Tasto registrazione (VDDD)
5 Tasto su (ingrandimento)
6 Tasto giù (riduzione)
7 TastiOMenu/OK

8 Tasto / modalitàn
9 Porta USB
10 Connette uscita TV / cuffie
11 Slot scheda SD/MMC
12 Tasto alimentazione ( / luce ausiliaria video
13 Pannello LCD

14 Altoparlante
15 Tasto otturatore (
16 Obiettivo
17 Luce ausiliaria video
18 Flash
19 Coperchio batteria
20 Apertura per treppiede

Inserimento della batteria

Usare due batterie AA.

1. Far scorrere il coperchio dello scomparto batterie come molto.
2. Inserire le batterie nello scomparto facendo attenzione alle polarità + e -
3. Rimettere aosto il coperchio.

Inserimento della sched a SD/MMC (opzionale)

1. Sollevare la copertura della scheda SD.
2. Inserire la sched a nella direzione individata fino in fondo alla slot.
3. L'uso della scheda SD renderà accessible la memoria integrata.
4. Per rimuovere laScheduled SD, spingerla con delicatezza sino a quando non esce.

Il numero seriale del nome file (PICTxxxx) verrà conteggiato continuamente anche se si eliminano tutti i file alla suareshed a sso se ne inserisce una nuova. Se si desidera riazzerare il numero seriale, usare la funzione "Formattazione" della videocamera per formattare lareshed.

Accensione della videocamera

Aprière il pannello LCD.

Oppure

Tenere premuto il tastinge Alimentazione ( ) per 3 secondi.

Spegnimento della videocamera

Chiudere il pannello LCD.

Oppure

Tenere premuto il tasto Alimentazione ( ) per 3 secondi.

La breve pressione del tasting Alimentazione ( ) accenderà/spegnerà la luce assistiaria video.

Impostazione della lingua

Accendere Premere il tasto Modalità Accedere alla modalità Impostazioni ( ) Premere il tasto di Zoom ( ) per selezioniare la Lingua ( ABC) Usare i tasti di Zoom ( ) per selezioniare la lingua desiderata e premere il tasto Menu/OK per confermare.

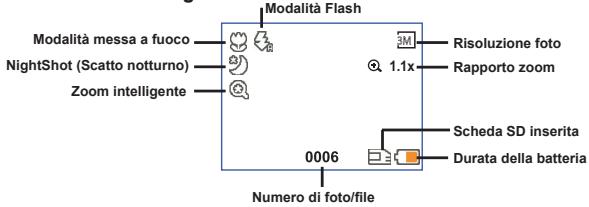

Modalità Videocamera digitale:

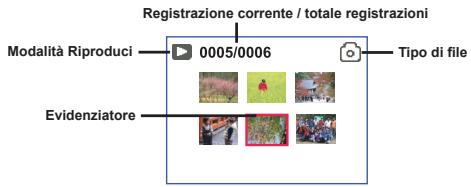

Modalità amteprima riproduzione:

Modalità di riproduzione completa:

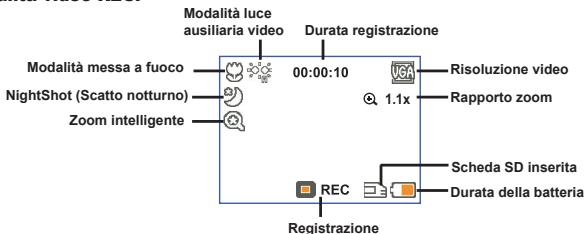

Modalità video REC:

Registrazione di una sequenza video

1. Impostare il fuoco in maniera appropriata. Di norma, è possibile impostare il fuoco su ( ) per la maggior parte delle condizioni di ripresa. Selezionale ( ) solo per primi piani.
2. Premere il tasto Registrazione (VIDEO) per avviare la registrazione.
3. Usare i tasti Zoom ( ) per ingrandire o ridurre l'imagine sullo schermo.
4. Premere di nuovo il tasto Registrazione (wIDEB) per terminare la registrazione.

Fotografiae

1. Impostare il fuoco in maniera appropriata. Di norma, è possibile impostare il fuoco su ( ) per la maggior parte delle condizioni di ripresa. Selezionale ( ) solo per primi piani.
2. Usare i tasti Zoom (▲) per ingrandire o ridurre l'immagine sullo schermo.
3. Premere il tasto Otturatore ( ) per acquisse una fotografia.

Riproduzione delle registrazioni

1. Premere il tasting Mode.
2. Usare i tasti di Zoom ( ) per selezionare la modalità Riproduzione ( ).
3. Premere il tasting Menu/OK per insertire.
4. Usare i tasti di Zoom ( ) per muoversi tra i file.
5. Premere il tasto Menu/OK per rivedere/rijprodurre il file.

Premere il tasto Otturatore ( ) per eliminare i file.

Registrazione di una sequenza vocale

1. Premere il tasting Mode.
2. Usare i tasti di Zoom ( ) per selezionare la modalità Voce ( ).
3. Premere il tasting Menu/OK per confirmare. (*)
4. Premere il tasto Registrazione ( [VIDED ) per avviare la registrazione.
5. Quando la registrazione è eseguita, premere di nuovo il tasto Registrazione (voc) per terminare.

1) Quando si insercisce la modalità Voce, il tempo di registrazione rimanente viene visualizzato sul pannello LCD.

Collegamento della videocamera al teilevisore

Collegare la videocamera ed il tevisore usando il cavo AV fornito in dotazione per ottenere la visualizzazione in tempo reale. Si possono visualizzare sequenze video, fotografie e registrazioni audio direttamente sul tevisatore e condividerle con amici e famigliari.

1. Accendere il tevisore ed impostarlo sulla modalità AV.

1 I sistemi TV sono diversi nei vari paesi. Se è necessario regolare l'impostazione dell'uscita TV,fare riferimento a pagna 8 per altre informazioni.(Taiwan:NTSC; America:NTSC;Europa:PAL;Cina:PAL)

1. Collegare le estremità audio e video del cavo AV al teilevisore.
2. Accendere la videocamera.
3. Collegare l'altra estremità del cavo AV alla videocamera.

Collegamento della videocamera al PC

1. Accendere la videocamera.
2. Collegare la videocamera al computer mediante il cavo USB.

L'impostazione predefinita è sulla modalità "Disco". quando è collegata ad un PC, la videocamera accede automaticamente alla modalità Disco (disco rimovibile).
Impostando la modalità USB sulla modalità "Menu", apparirà la segunte schermata.

Selezionare la modalità di connessione desiderata.

Per ulteriori informazioni, fare riferimento alla pagina 9.

Selezione modalità

1. Accendere la videocamera.
2. Premere il tasting Mode.
3. Usare i tasti di Zoom ( ) per selezionare la你可以 desiderata.
4. Premere il tastingo Menu/OK per confirmare.

Funzionamento di base

Come fare per...	Azione
Spostare l'évidenziatore	Usare i tasti di Zoom (▲) per spostarsi verso l'alto o il basso.
Confermare una voce	Premere il tasting Menu/OK.
Uscire dal menu / Tornare al menu precedente	Premere il tasting ➔ Modalità ( quando si è in un menu secondario).

Voci del menu in modalità Fotocamera (1)

Accendere Premere il tasting Menu/OK.

Voce	Opzione	Descrizione
Risoluzione		Risoluzione imagine	Stampa foto
	1M	1280x960	3x5 pollici
	3M	2048x1536	4x6 pollici o 5x7 pollici
	5M	2560x1920	5x6 pollici o 6x7 pollici
	10M	3584x2688	8x12 pollici
Autoscatto	Attiva/Disattiva	Abilita l'autoscatto. Dopo ave accessato l'autoscatto, ed ave premuto il tasto Otturatore, la videocamera attenderà dieci secondi prima di registrazione.
Flash	Automatico	Il flash si attiva automaticamente quando la luce è insufficiente.
	Attivo	Il flash è Attivato forzamente ad ogni scatto.
	Disattivo	Il flash è disabilitativo.
* Due in uno	Attiva/Disattiva	Questa impostazione consente di combinare in un'unica Foto due immagini scattate individualmente.
Istogramma	Attiva/Disattiva	L'istogramma in tempo reale visualizza la distribuzione approssimativa della luminanza. è possible regolare l'esposizione per ottenere un effetto migliorie.
Voce	Opzione	Descrizione
* Cornice Foto	1 ~ 10	Questa impostazione consente di aggiungere alle fotto cornici personalizzate. Sul display LCD ci sono a disposizione 10 cornici.
	0	La Cornici fotografiche è disabilitata.
Video	VGA	Imposta la risoluzione video su VGA (640x480 pixel).
	QVGA	Imposta la risoluzione video su QVGA (320x240 pixel).
Stabilizzatore	Attiva/Disattiva	Riduce le sfocature provocate dal movimento delle mani.
Zoom intelligente	Attiva/Disattiva	Questa impostazione permette di ottenere un'immagine più nitida durante l'uso dei tasti di zoom.
Bil. bianco	Automatico	La fotocamera regola automaticamente il bilanciamento del bianco.
	Sole	Questa impostazione è adatta per registrazione in esterni con tempo solloggiato.
	Nuvoloso	Questa impostazione è adatta per registrazione in esterni con condizioni di tempo nuvoloso o in zone d'ombra.
	Fluorescente	Questa impostazione è adatta per registrazione in interni con illuminazione a lampade fluorescenti, oppure in ambienti con temperature colore alta.
	Tungsteno	Questa impostazione è adatta per registrazione in interni con illuminazione a lampade incandescenti, oppure in ambienti con temperature colore Bassa.
Effetto	Normale	Acquisisce le registrazioni con i colori naturali.
	B/N	Acquisisce le registrazioni in bianco e nero.
	Classica	Acquisisce le registrazioni con colori nei toni seppia.
Esposizione	-2~+2	Regolare manuale dell'esposizione per ottenere effetti migliori quando l'immagne precedente appara troppo chiara o troppo scura. Un valor positivo indica che l'immagne apparirà più chiara del normale, cioè un valor negativo indica l'opposto.
Scatto nott.	Attiva/Disattiva	Questa impostazione consente di scattare fotografia con uno sfondo scuro. Poiché la velocità dell'otturatore diminuisisce quando di fotografia in ambienti bui, si raccomanda di useare un treppiede per eliminare sfocature provocate dal movimento delle mani.
Luce ausiliaria video	Attiva/Disattiva	Questa impostazione consente di averre più luce quando l'illuminazione è insufficiente durante la registrazione di sequenze video.

Le funzioni Due in uno e Cornice Foto saranno disabilitate quando la risoluzione è impostata a 10M.

Voci del menu in modalità Riproduzione

Accendere Premere il tasto Modalità Accedere alla modalità Riproduzione ( ) Premere il tasto Otturatore ( ).

Voce	Opzione	Descrizione
Elimina	Si/No	Elimina il file corrente.
Elimina tutto	Si/No	Elimina tutte le immagini e file video.audio archiviati nella memoria.

Voci del menu in modalità Impostazioni (1)

Accendere Premere il tasting Modality Accedere alla modalità Impostazioni ( ).

Voce	Opzione	Descrizione
Avviso son.	Attiva/Disattiva	Attiva/disattiva l'avviso sonoro.
Frequenza	50Hz/60Hz	Imposta la frequenza su 50Hz o 60Hz Fare riferimento alla tabella "Impostazioni della frequenza".
Uscita TV	NTSC	Imposta la compatibilità delsystema TV su NTSC. Questa opzione è adatta per le zone dell'America, Taiwan, Giappone e Corea.
	PAL	Imposta la compatibilità delsystema TV su PAL. Questa opzione è adatta per le zone della Germania, Inghilterra, Italia, Olanda, Cina, Giappone ed Hong Kong.
Icona	Attiva/Disattiva	Abilita/disabilita la visualizzazione delle icone sullo schermo.
Luminosità	0 ~ 4	Imposta la luminosità del display LCD. Un valore maggiore rende più luminoso il display LCD; un valore minore rende più scuro il display LCD.
Volume	0 ~ 10	Imposta il volume. (0: mute, livelli 1-10)
Formattazione	Si	Formatta il supporto d'archivazione. Notare che tutti i file archiviati nel supporto saranno eliminati in modo irreccuperabile. Il numero seriale del nome file (PICTxxxx) verrà riazzerato.
	No	Annulla l'azione.
Disatt. aut.	Disattivo 1 min / 3 min/ 5 min	Imposta il tempo di spegnimento automatico della videocamera quando inattiva. L'impostazione su [OFF] fa rianere accesa la videocamera sono a quando non si esaurisce la batteria.

Voci del menu in modalità Impostazioni (2)

Voce	Opzione	Descrizione
Lingua	ABC	Permette di selezionare la lingua usata per l'OSD.
Modalità USB	Menu	Quando è collegata ad un PC, la videocamera visualizza un menu che permette di scegliere la modalità di connessione preferita.
	Macchina fotografica	Quando è collegata ad un PC, la videocamera accede automaticamente alla modalità Camera (PC camera).
	Modalità disco	Quando è collegata ad un PC, la videocamera accede automaticamente alla modalità Disk (Disco rimovibile).
Avvia film	Attiva/ Disattiva	Abilità/disabilita la sequenza del filmato quando la videocamera è accesa.
Predefinito	Attiva/ Disattiva	Ripristina le impostazioni predefinite. Notare che le impostazioni correnti saranno sovrascritte.

Impostazioni della frequenza

Nazione	Inghilterra	Germania	Francia	Italia	Spagna	Russia
Impostazione	50Hz	50Hz	50Hz	50Hz	50Hz	50Hz
Nazione	Portogallo	America	Taiwan	Cina	Giappone	Corea
Impostazione	50Hz	60Hz	60Hz	50Hz	50/60Hz	60Hz

Nota: l'impostazione della frequenza si basa sullo standard della frequenza del fornitore locale di energia elettrica.

Capacità d'archivazione

Memoria	Video (min.)		Audio (min.)
	VGA	QVGA	Massimo
Scheda SD/MMC (128MB)	7	40	85
Scheda SD/MMC (256MB)	20	85	175
Scheda SD/MMC (512MB)	40	175	350
Scheda SD/MMC (1GB)	80	350	720

Memoria	Fotografia
	10M	5M	3M	1M
Scheda SD/MMC (128MB)	100	200	300	770
Scheda SD/MMC (256MB)	200	400	620	1540
Scheda SD/MMC (512MB)	400	800	1230	3080
Scheda SD/MMC (1GB)	800	1600	2500	6160

Note: il valore attuale della capacité può variarre (fino al ± 30%) in base alla saturazione del colore ed alla complessità del soggetto e di ciò che lo circonda.

Indicatore di carica della batteria

Icona	Descrizione
	Batteria completeness caricca
	Durata media della batteria
	Batteria scarica
	Batteria esaurita

Note: par evitare l'ammanco improviso di alimentazione, si raccomanda di sostituire la batteria quando l'onca indica che la batteria è scarica.

Risoluzione del sensore	3 Mega pixel (2048x1536)
Risoluzione interpolata	10 Mega pixel (3584x2688)
Memoria esterna	Slot scheda SD/MMC integrata (massimo: 2GB)
Fotocamera digitale	Formato JPEG (.JPG) 3584x2688 pixel (10 Mega) 2560x1920 pixel (5 Mega) 2048x1536 pixel (3 Mega) 1280x960 pixel (1 Mega)
Videocamera digitale	VGA (640x480 pixel) / fino a 30 fps QVGA (320x240 pixel) / fino a 30 fps
Registratore digitale	Formato WAVE (.WAV)
PC Camera	VGA (640x480 pixel) QVGA (320x240 pixel)
Display LCD	LCD a colori da 1.5"
Zoom digitale	4X
Uscita TV	Si (systema NTSC/PAL)
Microfono integrato	Si
Altoparlanti integrati	Si
Luce ausiliaria video	Si
Flash integrato	Si
Autoscatto	10 secondi
Interfaccia	Archivazione di massa USB 2.0
Batteria	2 x batterie alcaline AA
Obiettivo	F=3,0/8,31mm
Dimensioni	86 x 72 x 36 mm

• Le specifiche sono soggette a modifica alla preavviso.

Istruzioni avanzate

Videocamera digitale

Copiare i file sul PC

Installazione del driver sul PC

Per accertarsi se le sequenze video sono essere riprodotte sul PC, è necessario installare il driver della videocamera. Per installare il software:

1. Inserire il CD driver.

Accendere il computer. Inserire il CD fornito in dotazione nell'unità CD-ROM.

Non collegare la videocamera al computer a quello punto dell'installazione.
Chiudere tutte le applicazioni in esecuzione sul computer.
Se la schermata d'ésecuzione automatica non appeare automaticamente,fare doppio clic su Risorse del computer e poi sull'unità CD-ROM. Quindi avviare manually il programmata Setup.exe.

2. Avviare l'installazione.

Fare cli cull'icona per avviare l'installazione del driver.

Avviso per gli utenti Windows 2000:

durante la procedura d'installazione, potrebbe apparire due o più volte un messaggio d'avviso sulla firma digitale. Farecision suli si per continuare la procedura. Il software è totalmente compatible con ilsysteme operativo Windows 2000.

3.Installare il driver.

Apparire l'utilite Installazione guidata che installare automaticamente il programma. Fare clinc su Avanti e seguire le struzioni a video per completare l'installazione.

Copiare i file sul PC (segue)

4. Installazione dei codec.

Dopo ave completing l'installazione del driver, il programma richiedera di installare Windows Media Player Codes. Se non si è certi che i codec siano stati installati sul computer, fare clic su Si e seguire le struzioni a video per completare l'installazione.

5. Installazione di Direct X 9.0c o superiore.

Dopo ave completing l'installation dei codec, verrà richiesto di installare Direct X 9.0c o superiore se il programma non è anymore stato installato sul computer. Fareciesu Si per continuare.

Windows Media Player Codes e Direct X 9.0c o supremiore sono necessari per visualizzare delle sequenze video registrate alla videocamera.

6. Riaviare computer.

Al completamento dell'installazione potrebbe essere necessario riaviare il computer per attivare il driver.

Collegamento della videocamera al PC

1. Accendere la videocamera.

2. Collegare il cavo USB al computer.

Accendere il computer e collegare il cavo USB in dotazione alla porta USB del computer. Assicurarsi che il cavo e la porta siano allineati in modo corretto.

3. Collegare il cavo USB alla videocamera.

Collegare l'altra estremità del cavo USB alla videocamera.

Per impostazione predefinita la modalità è "Disco"; se si vogliono impostare altre modalitàfare riferimento alla sezione "Modalità USB" per maggiori informazioni.

Modalitya USB:

Accendere Premere il tasto Modalità Accedere alla modalità Impostazioni ( ).

Modalità USB	Menu	Quando è collegata ad un PC, la videocamera visualizza un menu che permette di scegliere la modalità di connessione preferita.
	Macchina fotografica	Quando è collegata ad un PC, la videocamera accede automaticamente alla modalità Camera (PC camera).
	Modalità disco	Quando è collegata ad un PC, la videocamera accede automaticamente alla modalità Disco.

Avviso per gli utenti Windows 2000/XP:

Attenersi alle fasi che seguono per scollegare la videocamera dal computer:

1. Fare doppio clc sull'icona nll'area di notifica.
2. Fare clic sullicona (disco USB) e poi su Stop.
3. Quando appeare la schermata di conferma, selezionare la videocamera e fare cli su OK.
4. Seguire le istruzioni a video per scollegare in modo sicuro la videocamera dal computer

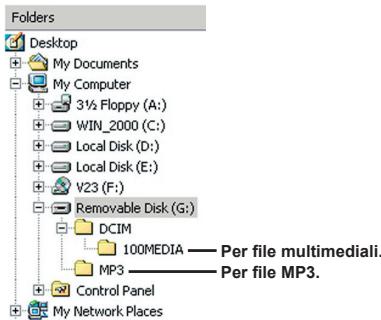

Posizione dei file

Dopo aveo collegato la videocamera al computer, apparirà un disco rimovibile. Il disco rimovibile rappresenta il supporto d'archivazione della videocamera. Nel disco si trovano tutte le registrazioni. Fare riferimento alla figura che segue per vedere dove sono archiviati i file.

Uso della funzione PC Camera

Installazione del software

Il software PC camera è incluso nel driver della videocamera, quando bisogna installare il driver prima di usare la funzione PC.

Avviare l'applicazione

1. Accendere la videocamera e collegarla al computer.

Accendere la videocamera e poi collegarla al computer usando il cavo USB in dotazione.

2.Passare alla modalita PC Camera

Premere il tastingo Menu/OK per fare apparire il menu opzioni. Usare i tastingi di Zoom ( ±b ) per selezionare la voce Camera, poi premere il tastingo Menu/OK per confermare.

Se si vuole usare la funzione Videoconferenza installare programmi come Netmeeting che servono allo scopo.

Avviso per gli utenti Windows 2000:

Quando si usa la funzione PC Camera per la prima volta, potrebbe apparire due o più volte un messaggio d'avviso sulla firma digitale. Fareblick su Si per continuare l'installazione. La videocamera è totalmente compatible con ilsysteme operativo Windows 2000.

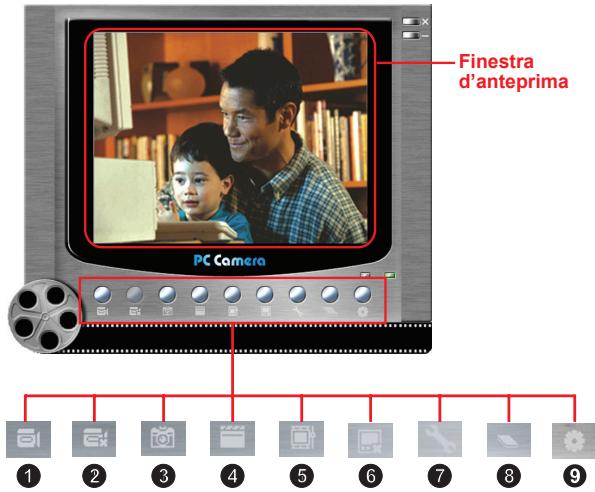

3. Lancio di programmi DV TS.

Fare doppio clic sull'icona DV TS ( ) sul desktop per avviare il programma. Dop che il programma si è avviato, si può iniziare ad usare la funzione PC Camera.

Se sul desktop non si riesce a trovare il collegamento al programma, avviario dal menu Programmi.

Avvia registrazione sequenza video
Termina la registrazione
3 Istantanea
4 Formatta
Origine

6 Avvia / chiudi finestra d'anteprima
7 Impostazioni
3 Apri album
9 Selezione origine video

• Menu secondario disponibile.

Per visualizzare le immagini acquiste con PC Camera DV TS, fare cli c su per aprie l'album fotografico. Oppure, come alternatively, andare alla cartella "Work Temp" per trovare i file. Il percorso completo è il seguite:

C:\Program Files\DV TS\Work Temp

Uso della funzione PC Camera DV TS (segue)

Registrar un filmato AVI

1. Fare clic sullicona
2. Premere ... per specificare il percorso ed il nome del file AVI.
3. Impostare la velocità dei fotogrammi e la durata di registrazione in base alle proprie necessità.
4. Premere il pulsante Avvia registrazione per iniziare a registrar.
5. Fare clic sull'icona per terminare la registrazione.

Acquisire un'istantanea

Fare clic sull'icona per acquise un'istantanea.

Configurazione delle opzioni di Formato

Spazio colore:

Selezionare una delle seguenti funzioni in base alle proprie necessità.

• RGB 24: esta você serve a conservar la qualità miglior.
• MJPG: esta voce indica che il filmato AVI sare più compreso per trarre vantage della velocità d'elaborazione più rapida.

Dimensioni rendimento:

Impostare le dimensioni del rendimento per cancellare la finestra d'anteprima. La dimensione predefinita è 320x240. Selezionare più pixel quando si vuole una finestra d'anteprima più grande.

Uso della funzione PC Camera DV TS (segue)

Configurazione delle opzioni Origine

Luminosità: si più selezione la voce "Automatica" e lasciare che il programma regoli da se la luminosità, oppure deselezionate la voce "Automatica" e far scorrere il dispositivo di scorrimento per regolare manually la luminosità dell'imagine.
- Qualità: se la larghezza di banda della rete è congestionata quando si usa la funzione PC Camera, far scorrere il dispositivo di scorrimento verso "Video più velocice" per evitare il problema.

Configurazione delle opzioni Frenenza

Quando si porta la telecamera all'estero ed il computer sfarfalla quando si usa la funzione PC Camera, selezionare la你可以 Annulla sfarfallio per impedire ai disturbi di apparire sullo schermo. Oppure, si puòfare riferimento alla tabella "Impostazioni frequenza" per trovare il valore appropriato della frequenza adatta al paese che si sta visitando.

Appendice: A

Risoluzione dei problemi

Quando si utilizes la videocamera:
Problema	Causa	Soluzione
La videocamera non può essere accesa come al solito.	La batteria è scarica.	Sostituire la batteria.
	La batteria è inserita in modo scorretto.	Reinstallare la batteria.
La videocamera è accesa, perché il display LCD non visualizza nulla.	Se la videocamera restà inattiva per più di un minuto, il display LCD si spegnerà automaticamente per conservare energia.	Premere qualsiasi tastingranno il tasto alimentazione, per riattivare il display.
Impossibile acquiresfotografia o filmati quando si preme il tasto Otturatore o il tasto Registrazione.	Memoria esaurita.	Liberare dello spazio nella scheda SD/MMC o nella memoria interna.
	La videocamera sta caricando il flash.	Attendere finché il flash è completamente caricato.
	Si sta usinga una scheda SD "protetta".	Impostare la scheda SD in modo che sua scrivibile.
Sul pannello LCD appeare il messaggio "ERRORE MEMORIA" o "ERRORE SCHEDA". Oppure la videocamera no risce a leggere la scheda memoria.	Il formato della scheda memoria non è compatible con la videocamera.	Usare la funzione "Formattazione" della videocamera per formattare la scheda.
	La scheda di memoria è corrotta.	Sostituire la scheda di memoria con una nuova.
Nonostante le immagini e le sequenze video non siano state eliminare è impossibile trovarle nella scheda di memoria.	Le registrazioni perse sono salvate nella memoria interna.	Succede quando si insertisce una scheda di memoria molto avere acquisito alcune immagini o sequenze video. Si può accederare aQUESTi file molto avere rimesso la scheda memoria.

Appendice: A

Quando si utilizes la videocamera:
Problema	Causa	Soluzione
Impossibile utilizzare il flash.	Se la relativa icona indica che la batteria è scarica, il flash è disabilitato perché il voltaggio è insufficiente.	Sostituire la batteria.
La videocamera non risponde ad alcuna azione durante le operazioni.	La videocamera riscontra gusti software.	Togliere e rimettere dello scomparto la batteria. Poi accendere la videocamera.
Le immagini acquiste appaiono sfuocate.	Il fuoco non è impostato correttamente.	Regolare il fuco in modo appropriato.
Le immagini o le sequenze video acquiste appaiono troppo scure.	L'ambiente d'acquisizione o registrazione non ha l'illuminazione adeguata.	Usare il flash per acquirese le immagini. Aggiungere ulteriorsorgenti luminose quando si registrano sequenze video.
Si verificano disturbi durante la visualizzazione delle immagini sullo schermo LCD del computer.	L'impostazione della frequenza non corrisponde allo standard del paese in cui ci si trovà.	Regolarle le impostazioni della frequenza. Fare riferimento alla tabella "Impostazioni della frequenza".
Si desidera riazzerare il numero seriale del nome file (PICTxxxx).	Il conteggio del numero seriale è gestito dal software della videocamera.	Usare la funzione "Formattazione" della videocamera per formattare la sched.
Si converte un file multimedia e lo si nomina PICTxxxx.* (xxxx indica il numero). Poi si copia il file sulla videocamera, ma non è possible nitrovarlo.	Esiste un'alto file con lo stesso numero seriale (es. PICT0001.ASF and PICT0001.JPG), oppure il tipo di file non è supportato.	Dare al file un numero seriale distinctivo ed assicurarsi che il suo tipo sa supportato nella videocamera.

Appendice: A

Quando si collega la videocamera al computer o al teilevisore:
Problema	Causa	Soluzione
Impossibile vedere le sequenze video sul computer.	Il driver o il software non è installato sul computer.	Installare DirectX 9.0c o superiore e Windows Media 9.0 Codec per risolverre Anything problema. Vedere "Installazione del driver sul PC" per i dettagli sull'installazione del software, o andare su http://www.microsoft.com per scaricare i file necessari.
L'installazione del driver non è riuscita.	L'installazione è stata terminata in modo anomalo.	Rimuovere il driver ed altri programmi relativi.Seguire le fas di'installazione descripte nel manuale per installare di nuovo il driver.
	La videocamera è stata collegata al PC via cavo USB prima dell'installazione del driver.	Installare il driver prima di collegare il cavo USB.
Lo schermo del television non visualità nulla dopo che è stata collegata la videocamera.	La videocamera non è collegata in modo corretto al teilevisore.	Ricollegare in modo corretto la videocamera al teilevisore.
Si è verificato un conflitto con altre videocamera o dispositivi d'acquisizione installati.	Il dispositivo non è compatible con la videocamera.	Se sul computer è installata qualsiassi altra videocamera o altri dispositivi d'acquisizione, rimuovere completamente i dispositivi ed i relativi driver dal systemapreietare il conflitto.
Si verificano disturbi sul computer durante la videoconferenza.	L'impostazione della frequenza non corrisponde allo standard del paese in cui ci si trova.	Regolare le impostazioni della frequenza. Fare riferimento alla tabella "Impostazioni della frequenza".

Appendice: A

Impostazioni della frequenza

Nazione	Inghilterra	Germania	Francia	Italia	Spagna	Russia
Impostazione	50Hz	50Hz	50Hz	50Hz	50Hz	50Hz
Nazione	Portogallo	America	Taiwan	Cina	Giappone	Corea
Impostazione	50Hz	60Hz	60Hz	50Hz	50/60Hz	60Hz

Note: l'impostazione della frequenza si basa sullo standard della frequenza del fornitore locale di energia elettrica.

Messaggi del sistema

Messaggio	Descrizione
Recording (Registrazione)	La videocamera sta registrando un file.
Sbloccare la scheda SD	Questo messaggio appeare quando la videocameracca per scriverere dati su una scheda SD che è protetta da scrittura.
Nessun file	Questo messaggio appeare quando la videocamera è impostata sulla modalità Riproduzione e non esistono file da eseguire.
Cambiare la batteria	La batteria si sta scaricando. è necessario sostituirla immediatamente con una nuova.
Memoria piena	La memoria d'archiviazione è esaurita e non si può archiviare nessun'alto file. Cambiarà la scheda SD/MMC oppure eliminare alcuni file per liberare dello spazio nella memoria.
Errore scheda	La scheda insertona non è compatible con la videocamera. Cambiarà la scheda o cercare di formattarla.
Errore memoria	La videocamera non riesce ad accederere ai dati della memoria interna. Formattare il supporto per risolverve questo problema.
Il flash si sta caricando	Il flash si sta caricando.
Errore di formatting file	Il file eseguito non è compatible con la videocamera.
Eliminazione	La videocamera sta esuguendo l'eliminazione dei file.
Formattazione	La videocamera sta esuguendo la formattazione del supporto d'archiviazione.
Impostazione	La videocamera sta esuguendo una azione d'impostazione.

Appendice: B

Istruzioni per ArcSoft MediaConverter™

Introduzione

ArcSoft MediaConverter è un potente convertitore (tutto in uno) di file multimediai. Questa utilità convertse rapidamente e alla sforzi dato, video e file musicali nei formati ottimizzati per l'uso sul dispositivo portatile. Piè file, e di tipo diverso possono essere convertiti allo stesso tempo. è facile! Tutti quello che serve sono tre ampliciti fasi. (Per ulteriori informazioni fare riferimento alla sezione "File convertiti".)

Requisiti delsystema

Per installare ed eseguire MediaConverter, il sistema deve soddisfare i seguenti requisiti minimi:

Microsoft Windows 2000 / XP (Home o Professional)
50 MB di spazio libero su disco rigido
256 MB di RAM
DirectX 9 (si consiglia DirectX 9c)
Microsoft Windows Media Player 9.0 (per convertire file WMA e WMV)
Microsoft Windows 2000 / XP (Home o Professional)
Apple QuickTime 6.5 (per convertire i file MOV)

Appendice: B

Format di file supportati

Video

I file video vengono convertiti e copiati nella posizione prescelta come file AVI codificati MPEG-4, file WMV o file ASF codificati MPEG-4 (predefinito).

Tipidifile supportatiperlac conversione

• AVI (formato Microsoft Video 1, Cinepak, Intel Indeo, uncompressed, eccetera)
• MPEG-1 in MPEG, MPG, MPE
• DAT (VCD MPEG1)
• MPEG-4 in fornato AVI
• MPEG-4 in ASF
  WMV
  -QuickTime MOV

QuickTime 6.5 e Windows Media Player 9.0 o superiore sono necessari per la conversione dei file QuickTime MOV e WMV.

Tipi di file supportati per l'esportazione

• AVI (MPEG-4 SP)
• WMV
• ASF(MPEG-4 SP)

Appendice: B

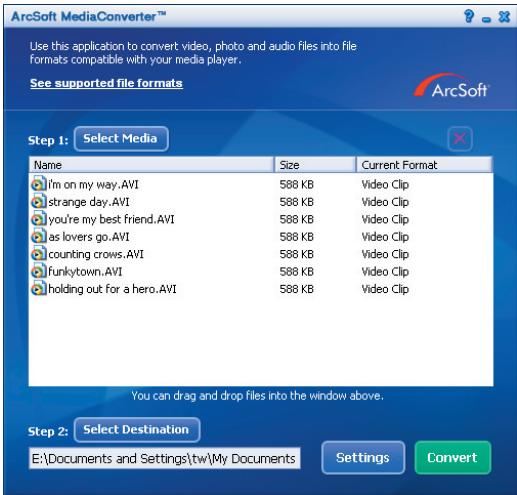

File convertiti

Appendice: B

Fase 1 Sezione del supporto multimediae

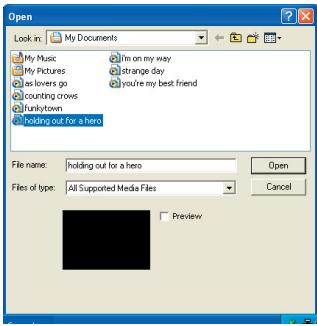

Aggiungere file da convertire

1 Fare clc su pulsante "Seleziona supporto".
2 Apparirà la finesta "Apri". Trovare la cartella che contiene i file che si vogliono convertire. a. Usare il menu a discesa "Tipodi file" per filtrare i tipi di file che si vogliono visualizzare.
b. Fare un'anseprima dei file evidenziate per assicurarsi che siano quelli desiderati. Selezionare la casella "Esecuzione automatica" per avviare automaticamente la riproduzione dopo avero fatto司令 un file.
3 Ripetere le precedenti fas 1 e 2 sino ad aggionere tutti i file desiderati. Oltre ad usare il mefostrutto in precedenza, i file possonoanche essere trascinati direttamente nell'elenco fille della finestra del programma.

Rimozione dei file

Per eliminare i file dall'elenco, evidenziarli e premere l'icona "X".

Appendice: B

Fase 2 Selezione della destinazione

Fare cliq sul pulsante "Selezione destinazione" per selezionare il percorso sui cui saranno salvati i file convertiti. Il percorso predefinito è "C:\Documents and Settings\nome utente"My documents". Tuttavia,

molto的概率mente si vorranno salvare i file sul disposito portatile. In quello caso, accertarsi che il disposito sa collegato, e poi fareclc su "Sezione destinazione"e scegliere il disposito.

Impostazioni

Facendo optic sul pulsante Impostazioni si può accederare a varie impostazioni del programma. Ciascuna selezione permette di scegliere tra: "Ottimizza per il dispositivo selezionato" e "Usa impostazioni personalizzate di conversione".

Ottimizza per il dispositiivo selezionato

É l'impostazione predefinita. Il programma imposterà automaticamente i parametri di conversione in base al dispositivo selezionato.

Usa impostazioni personalizzate di conversione

Se si decide di usare esta opzione, si possono impostare manually vari parametri di conversione.

Appendice: B

Impostazioni Video

Quando si converte un file video, ci sono molti parametri diversi:

• Risoluzione (le opzioni includono QVGA (320 x 240) [impostazione predefinita] e VGA (640 x 480))
• Formato file (le opzioni includono AVI codificato MPEG-4, WMV, ASF codificato MPEG-4)
• Bit rate video (le opzioni includono 500KB, 1,0MB, 1,5MB, 2,0 MB [impostazione predefinita], 2,5 MB e 3,0 MB)
• Bit rate audio (le opzioni includono 96 KB, 128 KB [impostazione predefinita], 192 KB)
• Fotogrammi/secondo (le opzioni includono [in fps] 15.00, 20.00, 24.00, 25.00 [impostazione predefinita] e 29.97)

L'opzione "Ottimizza per il dispositorio selezionato" usa i valori predefiniti detti in precedenza, dove applicabile.

Dopo ave visualizzato / modificato le varie impostazioni, selezionare "Salva" o "Annulla" per tornare alla schermata principale. Fareciesu su Salva se sono state eseguite delle modifiche che si voglione mantene. Diversamente fare clic su "Annulla".

Fase 3: Conversion

Quando si è pronti, selezionare (evidenziare) nelle'elenco i file che si vogliono convertire, poi fare clic sul pulsate "Converti".

Una barra di progressione mostera lo stato corrente. Potranno apparire varie finestre a compara che richiederanno conferme specifiche. Apparirà una finestra di dialogo che informera quando tutti i file sono stati convertiti ed archiviati nella posizione selezionata.

Appendice: B

Riproduzione dei file ASF convertiti con la videocamera

Atteneri alle fas di seguono per riproduire le sequenze video o i filmati (solo MPEG-4 in formato ASF) convertiti da ArcSoft MediaConverter con la videocamera digitale MPEG-4.

Fase 1

Inserire una scheda SD/MMC nell'apposita slot sulla videocamera e collegare la videocamera al PC mediante il cavo USB.Seguire le struczioni della sezione "Collegamento della videocamera al PC" per maggiori informazioni.

Fase 2

Salvare nella videocamera i file ASF convertiti da MediaConverter sul PC.

1 Copiare i file ASF convertiti.
2 Apire "Esplora risorse" di Windows e cercare il "Disco rimovibile" che è apparso in Risorse del computer.
3 Fare doppio clic sull'icona del disco rimovabile.
4 Fare doppio clic sulla cartella DCIM.
5 Fare doppio clic sulla cartella 100MEDIA.
6 Incollare i file nella cartella 100MEDIA.
7 Cambiare i nomi dei file in CLIP***.ASF.

**** può essere qualsiasi numero di 4 cifre compreso tra 0001 e 9999.

Il nome del file deve seguire il principio di denominazione della videocamera,osto che la stessa possi identificare i file salvati nella cartella 100MEDIA.

Fase 3

Ora si può usare la modalità Riproduzione ( ) per guardare le sequenze video o i filmati sull'ampio monitor LCD!

Il software ArcSoft MediaConverter allegato a questa confienza è una versione personalizzata per la videocamera. Visitare il site http://www.arcsoft.com, per altre informazioni sul prodotto.

Appendice: C

Requisiti del sistema

RAM di sistema: 128MB o superiore

Scheda grafica: 64MB, colore reale a 24 bit

Velocità CD-ROM: 4x o superiore

Software: Direct X 9.0c o superiore e Windows Media Player CODES

Altro: Connettore USB

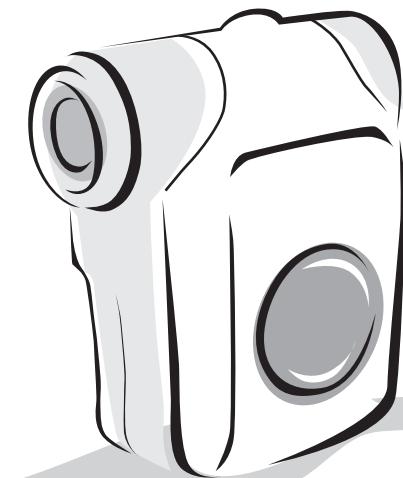

Videocámara Digital

Partes de la videocamara

Control del dispositorio:
