POCKET DV T100 - Draagbare digitale camera AIPTEK - Gratis gebruiksaanwijzing en handleiding

Producttype	Draagbare digitale camera
Merk	AIPTEK
Model	POCKET DV T100
Afmetingen (L x B x H)	86 x 72 x 36 mm
Voeding	2 AA alkaline batterijen
LCD-scherm	Kleur 1,5 inch
Fotoresolutie (geïnterpoleerd)	10 Megapixels (3584x2688)
Fotoresolutie (effectief)	3 Megapixels (2048x1536)
Video resolutie	VGA (640x480) / QVGA (320x240) bij 30 fps
Digitale zoom	4x
Ingebouwde flitser	Ja (Auto, Aan, Uit)
Videolamp	Ja
TV-uitgang	NTSC/PAL
USB-interface	USB 2.0 (schijfmodus, cameramodus, menumodus)
Externe opslag	SD/MMC-kaart (max 2 GB)
Intern geheugen	Ja (capaciteit niet gespecificeerd)
Fotobestandsformaten	JPEG
Videobestandsformaten	ASF (MPEG-4), AVI
Audiobestandsformaten	WAV
Ingebouwde microfoon	Ja
Ingebouwde luidspreker	Ja
Zelfontspanner	10 seconden
Lens	F=3.0 / 8,31 mm

Veelgestelde vragen - POCKET DV T100 AIPTEK

Hoe zet ik de camcorder aan en uit?

Om aan te zetten, open het LCD-paneel en houd de Voeding-knop 3 seconden ingedrukt. Om uit te zetten, sluit het LCD-paneel of druk nogmaals op de Voeding-knop gedurende 3 seconden.

Hoe maak ik een foto?

Stel de scherpstelling in op de juiste waarde (meestal op landschapsmodus), gebruik de zoomknoppen om het beeld te kadreren, druk vervolgens op de ontspanknop (fotoknop) om de afbeelding vast te leggen.

Hoe neem ik een video op?

Stel de scherpstelling in en druk op de Opname-knop (VIDEO) om te starten. Druk nogmaals om te stoppen. Gebruik de zoomknoppen om het kader tijdens de opname aan te passen.

Hoe kan ik opgenomen bestanden afspelen?

Druk op de Modus-knop, selecteer de afspeelmodus (pictogram ■) met de zoomknoppen, bevestig met Menu/OK. Navigeer tussen bestanden met de zoomknoppen.

Hoe sluit ik de camcorder aan op een tv?

Gebruik de meegeleverde AV-kabel. Sluit de audio/video-uiteinden aan op de tv en het andere uiteinde op de camcorder. Zet de tv in AV-modus en schakel de camcorder in. Zorg dat de TV-standaard (NTSC/PAL) correct is.

Hoe sluit ik de camcorder aan op een computer?

Zet de camcorder aan en sluit deze via USB-kabel aan op de computer. Standaard schakelt hij over naar de modus Verwisselbare schijf. U kunt de USB-modus wijzigen in de instellingen (Menu, Schijf, Camera).

Wat te doen als het LCD-scherm niet werkt?

Controleer of de batterijen correct zijn geplaatst en opgeladen. Als de camcorder in de energiebesparingsmodus staat, druk dan op een willekeurige knop (behalve Voeding) om het display te activeren. Als het probleem aanhoudt, vervang de batterijen.

Hoe formatteer ik de geheugenkaart?

Selecteer in de Instellingsmodus de optie Formatteren. Bevestig om alle gegevens te wissen en het serienummer van de bestanden te resetten. Let op: deze actie is onomkeerbaar.

Welk type batterijen moet ik gebruiken?

Gebruik twee AA alkaline batterijen. Meng geen nieuwe en oude batterijen, noch verschillende typen. Verwijder de batterijen als het apparaat lange tijd niet wordt gebruikt.

Hoe wijzig ik de weergavetaal?

Zet de camcorder aan, druk op de Modus-knop, ga naar de Instellingsmodus (tandwielpictogram), selecteer Taal met de zoomknoppen, kies de gewenste taal en bevestig met Menu/OK.

GEBRUIKSAANWIJZING POCKET DV T100 AIPTEK

Gebruiken als pc-camera

Onderdelen van de camcorder

* Zorg ervoor dat u de flitser niet blokkeert.

1 Scherpstelschakelaar 2 Microfoon 3 Riemhaak 4 *Opnameknop (wedo) 5 Knop Omhoog (inzoomen) 6 Knop Omlaag (uitzoomen) 7 Menu/OK-knop

8 Knop Modus / 9 USB-poort 10 Aansluiting TV-uitgang/oortelefoon 11 SD/MMC-kaartsleuf 12 Voedingsknop ( ) / Videolamp 13 LCD-paneel

14 Luidspreker 15 Ontspanknop ( ) 16 Lens 17 Videolamp 18 Flitserlamp 19 Batterijklep 20 Statiefaansluiting

De batterijplaatsen

Gebruik twee AA-batterijen.

1. Schuif de klep van het batterijvak open zoals weergegeven.
2. Plaats de batterijen in het batterijvak en zorg ervoor dat de polen + en - in de juiste richting zijn geplaatst.
3. Plaats de klep terug.

De SD/MMC-kaart plaatsen (optioneel)

1. Til de SD-kaartklep omhoog.
2. Stop de kaart in de richting van de aanwijzing tot deze het einde van de sleuf bereikt.
3. Wanneer u een SD-kaart gebruikt, zal het interne geheugen niet meer toegankelijk zijn.
4. Om de SD-kaart te verwijderen, duwt u voorzichtig tegen de kaart tot deze uit de sleuf springt.

De volgnummers van de bestandsnamen (PICTxxxx) worden oplopend geteld, ook als u alle bestanden op de SD-kaart wist of een nieuwe kaart plaatst. Als u de volgnummering opnieuw wilt starten, kunt u de functie "Formatteren" gebruiken om de kaart te formatteren.

De camcorder inschakelen

Open het LCD-scherm.

OF

Houd de voedingsknop ( ) gedurende 3 seconden ingedrukt.

De camcorder uitschakelen

Sluit het LCD-scherm.

OF

Houd de voedingsknop ( U ) gedurende 3 seconden ingedrukt.

Druk kort op de voedingsknop ( ) om de videolamp in/uit te schakelen.

De taal instellen

Inschakelen → Druk op de knop Modus → Open de modus Instelling ( ) → Druk op de Zoomknoppen ( ) om Taal ( ABC) te selecteren → Gebruik de Zoomknoppen ( ) om de geschikte taal te selecteren en druk op de knop Menu/OK om te bevestigen.

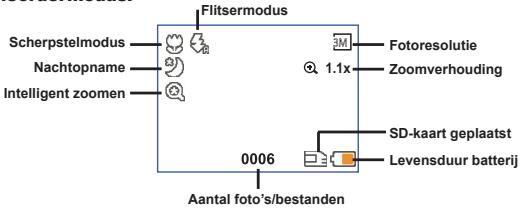

Digitale camcordermodus:

Miniatuurweergavemodus:

Een videoclip opnemen

1. Stel de scherpstelling in op de gewenste instelling. Voor de meeste opnameomstandigheden stelt u de scherpstelling normaal in op ( ). Selecteer alleen ( ) voor close-ups.
2. Druk op de Opnameknop (vIDeR) om de opname te starten.
3. Gebruik de Zoomknoppen (▲) om in of uit te zoomen op het scherm.
4. Druk opnieuw op de Opnameknop (wED) om de opname te stoppen.

Een foto maken

1. Stel de scherpstelling in op de gewenste instelling. Voor de meeste opnameomstandigheden stelt u de scherpstelling normaal in op (艹). Selecteer alleen (艹) voor close-ups.
2. Gebruik de Zoomknoppen (▲) om in of uit te zoomen op het scherm.
3. Druk op de Ontspanknop ( ) om een foto te maken.

1. Druk op de knop Mode.
2. Gebruik de Zoomknoppen (◀) om de Weergavemodus ( ) te selecteren.
3. Druk op de knop Menu/OK om uw keuze in te voeren.
4. Gebruik de Zoomknoppen (◀) om te schakelen tussen bestanden.
5. Druk op de knop Menu/OK om het bestand te bekijken/af te spelen.

Druk op de Ontspanknop ( ) om bestanden te verwijderen.

Een videoclip opnemen

1. Druk op de knop Mode.
2. Gebruik de zoomknoppen (◀) om de spraakopnamemodus (🎤) te selecteren.
3. Druk op de knop Menu/OK om uw keuze te bevestigen. (*)
4. Druk op de opnameknop (●) om de opname te starten.
5. Druk opnieuw op de opnameknop (●) om de opname te stoppen wanneer u klaar bent.

Wanneer u in de spraakopnamemodus komt, wordt de resterende opneembare duur weergegeven op het LCD-scherm.

De camcorder aansluiten op een tv

Sluit uw camcorder aan op de tv met de meegeleverde AV-kabel voor realtime-weergave. U kunt uw videoclips, foto's en geluidsopnamen rechtstreeks op uw tv afspelen en ze delen met uw vrienden en familie.

1. Zet uw tv aan en schakel de tv naar de AV-modus.

Het tv-systeem verschilt afhankelijk van het land. Raadpleeg pagina 8 voor meer informatie als u de tv-uitgang wilt aanpassen. (Taiwan: NTSC; Amerika: NTSC; Europa: PAL; China: PAL)

1. Sluit de audio- en video-uiteinden van de AV-kabel aan op de tv.
2. Schakel de camcorder in.
3. Sluit het andere uiteinde van de AV-kabel aan op uw camcorder.

De camcorder aansluiten op uw pc

1. Schakel de camcorder in.
2. Sluit de camcorder aan op uw computer met de USB-kabel.

1 De standaardinstelling is de "Schijfmodus". Wanneer de camcorder op een pc is aangesloten, gaat de camera automatisch naar de Schijfmodus (verwisselbare schijf). ● Als u de USB-modus instelt in de modus "Menu", verschijnt het volgende scherm.

Selecteer de gewenste verbindingsmodus.

● Raadpleeg pagina 9 voor meer informatie.

Modusselectie

1. Schakel de camcorder in.
2. Druk op de knop Mode.
3. Gebruik de zoomknoppen (◁) om het gewenste item te selecteren.
4. Druk op de knop Menu/OK om uw keuze te bevestigen.

○ Basisbediening

Hoe kan ik...	Actie
Het selectievenster verplaatsen.	Gebruik de Zoomknoppen (▲) om de cursor omhoog of omlaag te verplaatsen.
Een item bevestigen	Druk op de knop Menu/OK.
Menu Afsluiten/terugkeren maar het bovenliggende menu	Druk op de knop Modus(◇) (wonneer u in het submenu bent)

○ Menu-items in de cameramodus (1)

Schakel de camera in → Druk op de knop Menu/OK.

Item	Optie	Beschrijving
Resolutie		Beeldresolutie	Foto's afdrukken
	1M	1280x960	3x5"
	3M	2048x1536	4x6" of 5x7"
	5M	2560x1920	5x6" of 6x7"
	10M	3584x2688	8x12"
Zelfontspanner	Aan/Uit	Schakel de zelfontspanner in. Nadat de zelfontspanner is ingeschaken, zal de camcorder tien seconden wacht den voordat de ontspanknp wordt ingedrukt.
Flitser	Auto	De flitser gaat automatisch af wanneer de belichting onvoldoende is.
	Aan	De flitser za allijd bij elk opname geforceerd worden gezruikt.
	Uit	De flitser is uitgeschakeld.
* Twee-in-ën	Aan/Uit	Met deze instelling=kunt u twee afzonderlijk opgenommenFoto's combineren in=een Foto.
Histogram	Aan/Uit	Het real time-histogram toont de geschatte belichtingsverdeling van het scherm. U kunst de belichting aanpassen om een better effect te verkrijgen.
Item	Optie	Beschrijving
* Fotokader	1 ~ 10	Met deze instelling kurz u aangepaste kaders toevoegen aan uw foto"s. Er+zijn 10chtergrondkaders beschikbaar op het LCD-schemr.
	0	De functie Fotokader is uitgeschakeld.
Video	VGA	De videosolutie instellen op VGA (640x480 pixels).
	QVGA	De videosolutie instellen op QVGA (320x240 pixels).
Stabilisator	Aan/Uit	Minimaliseert vase foto's die door het schudden van de hand worden veroorzaakt.
Intelligente zoom	Aan/Uit	Met deze instelling kurz u met de zoomknoppen een zuiverder beeel verzrijgen.
Witbalans	Auto	De camcorder past de witbalans automatisch aan.
	Zonnig	Deze instelling is geschikt voor opnamen buitenshuis bij zonnig weeer.
	Bewolkt	Deze instelling is geschikt voor opnamen bij bewolkt werk of in schaduwrije omgeveingen.
	TL	Deze instelling is geschikt voor opnamen binnenshuis bij TL-verlichting of in omgeveingen met een hoge kleurtemperatuur.
	Gloeilamp	Deze instelling is geschikt voor opnamen binnenshuis bij gloeilampverlichting of in omgeveingen met een lage kleurtemperatuur.
Effect	Normaal	Opnamen makein在这 Naturallijke kleuren.
	ZWART-WIT	Opnamen makein zwart-wit.
	Klassiek	Opnamen makein in sepiatinten.
Belichting	-2~+2	U kunt de belichting handmatig aanpassen voor een better effect wanner de beeldweergave te holder of te donker is. Een positieve waarde geeft aan dat het beeld herder der za+zijn dan normala, toenwij een negatie waarde het beeld donkerder maakt.
Nachtopname	Aan/Uit	Met deze instilling kurz u een foto makein met een donkere achtergrond. Aangezien de ontspannelsheid za vertragen wenneer u foto's maakt in een donkere ruimte. Wij raden u aan een statief te gebruiken om wazige foto's door het schudden van de hand te vermijden.
Videolamp	Aan/Uit	Met deze instilling kurz u extra Licht toevoegen wanner de belichting Niet voldoetijdens het opnemen van videoclips.

De functies Twee-in-één en Fotokader worden uitgeschakeld wanneer de resolutie is ingesteld op 10M.

- Menu-items in de weergavemodus

Inschakelen → Druk op de knop Modus → Open de Weergavemodus ( ) → Druk op de Ontspanknop ( ).

Item	Optie	Beschrijving
Verwijdenen	Ja/Nee	Huidig bestand worden.
Alles verw	Ja/Nee	Alle foto's en video-/audiobestanden die in het geheugen zijn opgeslagen, worden.

- Menu-items in de Instellingsmodus (1)

Inschakelen → Druk op de knop Modus → Open modus Instelling ( ).

Item	Optie	Beschrijving
Piep	Aan/Uit	Hiermee schakelt u de pieptoon in/uit.
Flikker	50Hz/60Hz	Stel de flikkerfrequentie in op 50Hz of 60Hz. Raadpleeg de tabel "Flikkerinstellungen" voor meer informatie.
TV-uitgang	NTSC	Stel de compatibiliteit van het systeme in op NTSC. Deze optie is geschikt voor Amerika, Taiwan, Japan en Korea.
	PAL	De compatibiliteit van het systeme instellen op PAL. Deze optie is geschikt voor Duitsland, Engeland, Italiè, Nederland, China, Japan en Hong Kong.
Pictogram	Aan/Uit	Schakel de OSD-pictogrammen in/uit voor weergave op het scherm.
LCD-helderheid	0 ~ 4	De LCD-helderheid instellen. Een hogere waarde maakt het LCD-schem holderder, terwijl een lagere waarde het LCD-schem donkerder maakt.
Volume	0 ~ 10	Stel het volume in. (0: Dempen, 1-10 niveaus).
Formatteren	Ja	Het opslagmedium formatteren. Houd ermee rekening dat alle bestanden in het medium zullen verloren goan. De volgnummering van de bestandsnamen (PICTxxxx) worden opnieuw gestart.
	Nee	De actie annuleren.
Auto-uit	Uit 1min/3min/5min	Hiermee stelt u in na welke duur van inactiviteit de camera automatisch wordt uitzeschakeld. Als u deze optie insteel op [Uit], blijdt de camera ingeschakeld tot er geen vermogeneer overblijft.

• Menu-items in de Instellingsmodus (2)

Item	Optie	Beschrijving
Taal	ABC	Hiermee kurz u de taal voor het OSD-menu selecteren.
USB-modus	Menu	Wanner de camcorder op de pc is aangesloten, worden een menu weergegeven waarin u de gewenste aansluitingsmodus kurz selecteren.
	Camera	Wanner de camcorder op een pc is aangesloten, opent de camcorder automatisch de camerastand (pc-camera).
	Schijfmodus	Wanner de camcorder op een pc is aangesloten, opent de camcorder automatisch de schijfstand (verwissebare schijf).
Video starten	Aan/Uit	Hiermee schakelt u de filmclip in/uit wanner de camcorder is ingeschakend.
Standaard	Aan/Uit	Fabrieksinstellingen herstellen. Denk eraan dat uw huidige instelleningen hiermee worden overschreven.

Flikkerinstellingen

Land	Engeland	Duitsland	Frankrijk	Italie	Spanje	Rusland
Installing	50Hz	50Hz	50Hz	50Hz	50Hz	50Hz
Land	Portugal	Amerika	Taiwan	China	Japan	Korea
Installing	50Hz	60Hz	60Hz	50Hz	50/60Hz	60Hz

Opmerking: De Flikkerinstelling is gebaseerd op de frequentiestandaard van uw lokale voeding.

◦ Opslagcapaciteit

Geheugen	Video (min.)		Audio (min.)
	VGA	QVGA	Maximum
SD/MMC-kaart (128 MB)	7	40	85
SD/MMC-kaart (256 MB)	20	85	175
SD/MMC-kaart (512 MB)	40	175	350
SD/MMC-kaart (1GB)	80	350	720

Geheugen	Foto
	10M	5M	3M	1M
SD/MMC-kaart (128 MB)	100	200	300	770
SD/MMC-kaart (256 MB)	200	400	620	1540
SD/MMC-kaart (512 MB)	400	800	1230	3080
SD/MMC-kaart (1 GB)	800	1600	2500	6160

Opmerking: De werkelijke waarde van de capaciteit kan variëren (tot ± 30%) afhankelijk van de kleurverzadiging en de complexiteit van uw onderwerp en de omgeving.

◦ Indicator levensduur batterij

Pictogram	Omschrijving
	Volledig batterijvermogen
	Gemiddeld batterijvermogen
	Laag batterijvermogen
	Lege batterij

Opmerking: Om te vermijden dat de voeding plotseling uitvalt, raden wij u aan de batterij te vervangen wanneer het pictogram een laag batterijvermogen aangeeft.

Effectieve resolutie sensor	3 megapixels (2048x1536)
Geinterpoleerde resolutie	10 megapixels (3584x2688)
Extern geheugen	Ingebouwde SD/MMC-kaartsleuf (maximum: 2GB)
Digitale fotocamera	JPEG (JPG)-indeling 3584x2688 (10 megapixels) 2560x1920 (5 megapixels) 2048x1536 (3 megapixels) 1280x960 (1 megapixel)
Digitale videocamcorder	VGA (640x480 pixels) / tot 30 fps QVGA (320x240 pixels) / tot 30 fps
Digitale spreakrecorder	WAVE (.WAV)-indeling
PC-camera	VGA (640x480 pixels) QVGA (320x240 pixels)
LCD-schem	1,5" kleuren-LCD
Digitale zoom	4X
TV-uitgang	Ja (NTSC/PAL-system)
Ingebouwde microfoon	Ja
Ingebouwde luidsprekers	Ja
Videolamp	Ja
Ingebouwde flitser	Ja
Zelfontspanner	10 seconden
Interface	USB 2.0 massaopslag
Batterij	2 x AA alkalinebatterijen
Lens	F=3.0/8.31mm
Afmetingen	86 x 72 x 36 mm

• De specificaties zijn onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

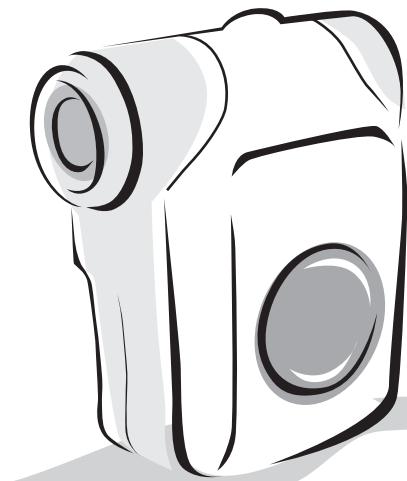

Geavanceerde richtlijnen

Digitale camcorder

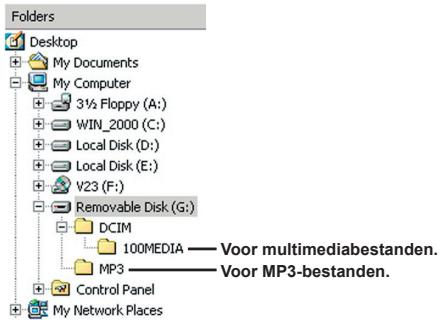

Bestanden kopiëren naar uw pc

• Het stuurprogramma voor uw pc installeren

U moet het stuurprogramma van de camcorder installeren om zeker te zijn dat u de videoclips op uw pc kunt installeren. De software installeren:

1. Plaats de cd met het stuurprogramma.

Schakel uw computer in. Plaats de bijgeleverde cd in het cd-romstation.

Sluit de camcorder op dit punt nog niet aan op uw computer. Sluit alle toepassingen die op uw computer worden uitgevoerd af. Als het autorun-venster niet automatisch verschijnt, dubbelklik dan op Deze computer en vervolgens op het cd-romstation. Start vervolgens het programma Setup.exe handmatig op.

2. De installatie starten.

Klik op het pictogram om de installatie van het stuurprogramma te starten.

Opmerking voor gebruikers van Windows 2000:

Tijdens het installatieproces zal een bericht tweemaal of vaker verschijnen met betrekking tot de digitale handtekening. Klik op Ja om door te gaan met het proces. De software is volledig compatibel met het besturingssysteem Windows 2000.

3. Het stuurprogramma installeren.

De Install Shield Wizard wordt weergegeven en installeert het programma automatisch. Klik op Volgende en volg de instructies op het scherm om de installatie te voltooien.

- Bestanden kopiëren naar uw pc (vervolg)

4. De codecs installeren.

Nadat de installatie van het stuurprogramma is voltooid, zal het programma u vragen de Windows Media Player Codecs te installeren.

Als u niet zeker bent of er codecs op uw computer zijn geïnstalleerd, klik dan op Ja en volg de instructies op het scherm om de installatie te voltooien.

5. Direct X 9.0c of hoger installeren.

Nadat de installatie van de codecs is voltooid, wordt u gevraagd DirectX 9.0c of hoger te installeren als dit programma nog niet op uw computer is geïnstalleerd. Klik op Ja om door te gaan.

Windows Media Player-codecs en DirectX 9.0c of hoger zijn nodig om videoclips die met de camcorder zijn opgenomen, weer te geven.

6. De computer opnieuw opstarten.

Nadat de installatie is voltooid, zult u mogelijk de computer opnieuw moeten opstarten zodat de stuurprogramma's van kracht worden.

De camcorder aansluiten op uw pc

1. Schakel de camcorder in.

2. Sluit de USB-kabel aan op uw computer.

Schakel uw computer in en sluit vervolgens de bijgeleverde USB-kabel aan op de USB-poort van uw computer. Zorg ervoor dat de kabel en de poort correct zijn uitgelijnd.

3. Sluit de USB-kabel aan op uw camcorder.

Sluit het andere uiteinde van de USB-kabel aan op uw camera.

De standaard is ingesteld op de "Schijffmodus". Als u een andere stand wilt instellen als standaard, raadpleeg dan het hoofdstuk "USB-modus" voor meer informatie.

USB-modus:

Inschakelen → Druk op de knop Modus → Open modus Instelling ( ).

USB-modus	Menu	Wanner de camcorder op de pc is aangesloten, worden een menu weergegeven waarin u de gewenste aansluitingsmodus kutn selecteren.
	Camera	Wanner de camcorder op een pc is aangesloten, opent de camcorder automatisch de camerastand (pc-camera).
	Schijfmodus	Wanner de camcorder op een pc is aangesloten, opent de camcorder automatisch de schijfstand (verwisselbare schijf).

Opmerking voor gebruikers van Windows 2000/XP:

Als u de camcorder wilt loskoppelen van uw computer, volg dan deze stappen:

1. Dubbelklik op het pictogram in het systeemvak.
2. Klik op het pictogram voor het USB-station en klik vervolgens op Stop.
3. Selecteer de camcorder wanneer het bevestigingsscherm verschijnt en klik op OK.
4. Volg de instructies op het scherm om de camcorder veilig los te koppelen van uw computer.

Bestandslocatie

Nadat de camcorder is aangesloten op uw computer, verschijnt een verwisselbare schijf op uw computer. De verwisselbare schijf vertegenwoordigt eigenlijk het opslagmedium van uw camcorder. Op deze schijf kunt u al uw opnamen terugvinden. Raadpleeg de onderstaande afbeelding om te zien waar de bestanden worden opgeslagen.

De software installeren

De pc-camerasoftware is geleverd bij het stuurprogramma van de camera. Daarom dient u het stuurprogramma te installeren voordat u de functie pc-camera gebruikt.

De toepassing starten

1. De camcorder inschakelen en aansluiten op uw computer.

Schakel de camcorder in en sluit deze vervolgens aan op uw computer met de bijgeleverde USB-kabel.

2. Schakel over naar de cameramodus.

Druk op de knop Menu/OK om het optiemenu te openen. Gebruik de zoomknoppen (◀▶) om het item Camera te selecteren en druk op de knop Menu/OK om uw keuze te bevestigen.

1 Als u de functie Videoconferentie wilt gebruiken, dient u een programma zoals NetMeeting te installeren.

Opmerking voor gebruikers van Windows 2000:

Wanneer u de functie PC-camera voor de eerste maal gebruikt, kan het volgende waarschuwingsbericht met betrekking tot de digitale handtekening twee maal of meer verschijnen. Klik op Ja om door te gaan met de installatie. De camcorder is volledig compatibel met het besturingssysteem Windows 2000.

3. Het DV TS-programma starten.

Dubbelklik op het pictogram DV TS ( ) op het Bureaublad om het programma te starten. Nadat het programma is opgestart, kunt u de functie PC-camera

gebruiken.

Als u de snelkoppeling van het programma niet kunt vinden op het bureaublad, kunt u het programma starten via het menu Programma's.

De DV TS PC-camera gebruiken

1 Opname videoclip starten 2 Opname stoppen. 3 Foto 4 Formaat Bron*

6 Voorbeeldvenster starten/stoppen 7 Instellingen Album openen 9 Videobron selecteren

• Submenu beschikbaar.

Klik op om het Fotoalbum te openen en foto's te bekijken die met de DV TS PC-camera zijn gemaakt. U kunt ook naar de map "Work Temp" gaan om de bestanden te zoeken. Het volledige pad is:

De DV TS PC-camera gebruiken (vervolg)

Een AVI-film opnemen

1. Klik op het pictogram
2. Druk op ... om het pad en de naam van het AVI-bestand op te geven.
3. Stel de beeldsnelheid en de opnameduur in volgens uw behoeften.
4. Druk op de knop Opname starten om de opname te starten.
5. Klik op het pictogram om de opname te stoppen.

Een foto maken

Klik op het pictogram om een foto te maken.

De formaatopties configureren

Kleurruimte:

Selecteer een van de volgende functies volgens uw behoefte.

• RGB 24: Dit item is geschikt om een betere kwaliteit te behouden.
• MJPG: Dit item geeft aan dat de AVI-film meer zal worden gecomprimeerd om een snellere verwerkingssnelheid te verkrijgen.

Uitvoerformaat:

Stel het uitvoerformaat in om de grootte van het voorbeeldvenster te wijzigen. De standaardgrootte is 320x240. Selecteer een hogere pixelinstelling als u een groter voorbeeldvenster wenst.

De DV TS PC-camera gebruiken (vervolg)

De bronopties configureren

Apparaatbeheer:

• Helderheid: U kunt het item "Auto" inschakelen en het instellen van de beeldhelderheid aan het programma overlaten of u kunt het item "Auto" uitschakelen en de schuifbalk verplaatsen om de beeldhelderheid handmatig aan te passen.
• Kwaliteit: Als de bandbreedte van het netwerk wordt gestagneerd wanneer u PC-camera gebruikt, schuif dan de balk naar "Snellere video" om dit probleem te verhelpen.

De opties voor de flikkering configureren

Als u de camcorder meeneemt naar het buitenland en merkt dat het scherm van uw computer flikkert wanneer u de functie PC-camera gebruikt, schakel dan het item Flikker annuleren in om ruis op het scherm te voorkomen. U kunt ook de tabel met de "Flikkerinstellingen" raadplegen voor de correcte flikkerwaarde voor het land waar u verblijft.

Bijlage: A

Problemen oplossen

Als u de camcorder gezrukt:
Probleem	Oorzaak	Oplossing
De camcorder kan nicht normal worden ingeschakeld.	De batterij is leeg.	Vervang de batterij.
	De batterij is nicht correct geinstalleerd.	Installer de batterij opnieuw.
De camcorder is nog steeds ingeschakeld, maar het LCD-schem wordt nicht weergegeven.	Het LCD-schem wordt automatischuitgeschakeld om energia te besparen, als de camcorder gedurende meer dan 1 minuut inactief blijft.	Druk op een willekeurige knop behalve de voedingsknop om het scherm opnieuw te activeren.
Ik kan geen Foto's make of videoclips opnemen wanner ik op de Ontspanknoop of Opnameknop druk.	Onvoldoende geheugen.	Maak wat ruimte vrij op de SD/MMC-kaart of op het interne geheugen.
	De camcorder is bezig met het opladen van de flitser.	Wacht tot de flitser volledig is geladen.
	U gezrukt een "beveiligde" SD-kaart.	Stel de SD-kaart in op schrijfbaar.
Het LCD-schem geeft het bericht "GEHEUGENFOUT" of "KAARTFOUT" wee. Of de camcorder kan de geheugenkaart Niet lezen.	Het formaat van de geheugenkaart is Niet compatibel met de camcorder.	Gebruik de camcorderfunctie "Formatteren" om de kaart te formatteren.
	De geheugenkaart is beschadigd.	Vervang de geheugenkaart door een neuew.
Ik heb geen Foto's of videotrips verwijderd, maar ik kan ze Niet vinden op de geheugenkaart.	De verloren opamen zijn opgeslagen in het intern geheugen.	Dit gebeurt wanner u een geheugenkaart plaatst nadat u enkele Foto's of videotrips hebt opgenomen. U kutant togang krjigen tot deze bestanden nadat u de geheugenkaart hebt verwijderd.

Bijlage: A

Als u de camcorder gezrukt:
Probleem	Oorzaak	Oplossing
Ik kan de flitser nicht gebruiken.	Als het batterijpictogram een laag vermogen aangeeft, kan de flitser worden uittgeschakeld door onvoldoende voltage.	Vervang de batterij.
De camcorder reageert Niet op een actieijdens de werkung.	Er is een softwarefout opgetreden in de camcorder.	Verwijder de batterijdoos en vervoan deze. Schakel verwolgens de camcorder in.
De opgenomen beelden+zijn te wazig.	De focus is Niet correct ingesteld.	Stel de focus in op een geschikte positie.
De opgenomen Foto's of videoclips zich te donker.	De opname-omgeving is onvoldoende belicht.	Gebruik de flitser wanner u foto's maakt. Voeg extra lichtbronnen toe of schakel de videotlamp in wanner u videoclips opneemt.
Wanneriek opnamen bekijk op het LCD-schemf of op de computer, is er ruis zichtaar.	De flikkerinstelling komt nicht overeen met de standard van het land waar u verblift.	Pas de flickkerinstelling aan. Raadpleeg de tabel "Flikkerinstelleningen" voormeer informatie.
Ik wil de volgnummering van de bestandsnamen (PICTxxxx) opnieuw starten.	Het tellen van de volgnummers worden uitgevoerd door de firmware van de camcorder.	Gebruik de camcorderfunctie "Formatteren" om de kaart te formatteren.
Ik converteer een mediabestand en geef het de naam PICTxxxx.* (xxxx geeft het nummer aan). Daarna kopieer ik het bestand maar de camcorder, maar ik kan het achteraf Niet terugvinden op de camcorder.	Er is een ander bestand met een dubbel volgnummer (bijv. PICT0001.ASF en PICT0001.JPG) of het bestandtype worden Niet ondersteund.	Geef het bestand een individuel volgnummer en controllerer of het bestandstype door de camcorder worden ondersteund.

Bijlage: A

Als u de camcorder aansluit op de computer of op de tv:
Probleem	Oorzaak	Oplossing
Ik kan de videoclips nichtbekijken op是我的 computer.	Het stuurprogramma of de software is Niet geinstalleordop de computer.	Installerer Direct X 9.0cof hoger en WindowsMedia 9.0 CODEs om ditprobleme op te losesten. Zie“Het stuurprogrammainstalleren op uw pc” Voordetails over het installerenvan de software of gaarylhttp://www.microsoft.comom de vereiste bestanden tedownloaden.
Installatie stuurprogrammamislukt.	De installmentie is abnormaalbeëindigd.	Verwijder hetstuurprogramma en andereverwante programme's.Volg de installatiestappenin de handleiding om hetstuurprogramma opnieuw teinstalleren.
	De camcorder werd via deUSB-kabel aangeslotonop de pc voordat u hetstuurprogramma hebtegeinstalleerd.	Installerer hetstuurprogramma voordat u deUSB-kabel aansluit.
Het tv-schem verzschijnt nadat ik de camcorder op de tv heb aangesloten.	De camcorder is Niet correctaangesloten op de tv:	Sluit de camcorder opnieuwop de correcte manier aanop de tv
Er is een conflictopgetreden met een anderegeinstalleerde camcorder ofeen ander opnameapparaat.	Het apparaat is Nietcompatible met decamcorder.	Als er reeds een anderecamcorder of een anderopnameapparaat op uwcomputer is geinstalleerd,verwijder dan de camcorderen zijn stuurprogramma volledig van de computer omhet conflict te vermijden.
Er is ruis zichtaar op是我的computerschem wanneer ikVideoconferentie gelebruik.	De flickkerinstelling komt nichtovereen met de standard van het land waar u verblijft.	Pas de flickkerinstellungaan. Raadpleeg de tabel“Flickkerinstelleningen” voormeer informatie.

Bijlage: A

Flikkerinstellingen

Land	Engeland	Duitsland	Frankrijk	Italië	Spanje	Rusland
Installing	50Hz	50Hz	50Hz	50Hz	50Hz	50Hz
Land	Portugal	Amerika	Taiwan	China	Japan	Korea
Installing	50Hz	60Hz	60Hz	50Hz	50/60Hz	60Hz

Opmerking: De flikkerinstelling is gebaseerd op de frequentie van uw lokale voeding.

Systeembericht

Bericht	Omschrijving
Opnemen	De camcorder is bezig met de opname van een bestand.
Hef de beveiliging van de SD-kaart op	Als u een SD-kaart plantaat en deze kaart op “Beveilig” is ingesteld, verschijt dit bericht wanneser de camcorder gevevens probeert te schrijven maar de kaart.
Geen bestand	Dit bericht worden weergegeven wanneser de camcorder is ingesteld in de Weergavestand zonder dat er bestanden aanwezig zich on om af te spelien.
Vervang de batterij	Het batterijvermögen van uw camcorder is laag. U moet de batterij ommiddelijk verwangen door een/Newe.
Geheugen vol	Het opslaggeheugen is vol en kan geen extra bestandenmeer opslaan. Vervang de SD/MMC-kaart of verwijdener enkele bestanden om wat geheugennuimte vrij te makeen.
Kaartfout	De geplaatste kaart is Niet compatibel met de camcorder. Vervang de kaart of probeer de kaart te formatteren.
Geheugenfout	De camcorder kan geen toegang krijgen tot de geveens in het interne geheugen. Formatteer het medium om dit probleem op te loseyen.
Flitser worden opgeladen	De flitser worden opgeladen.
Fout in bestandsindeling	Het bestand dat wordt afgespeeld is Niet compatibel met de camcorder.
Verwijdenen	De camcorder is bezig met het verwijderen van een bestand.
Formatteren	De camcorder is bezig met het formatteren van het opslagmedium.
Instelling	De camcorder is bezig met het uitvoeren van een instelling.

Bijlage: B

Richtlijnen voor ArcSoft MediaConverter™

Inleiding

ArcSoft MediaConverter is een krachtig alles-in-éénprogramma voor het converteren van multimediabestanden. Met dit hulpprogramma kunt u foto's, video's en muziekbestanden snel en moeiteloos converteren naar indelingen die geoptimaliseerd zijn voor gebruik op uw draagbare apparaat. U kunt meerdere bestanden en bestandstypen tegelijk converteren. Het is heel eenvoudig! U hoeft slechts drie stappen uit te voeren en het programma is klaar voor gebruik. (Raadpleeg het hoofdstuk "Geconverteerde bestanden" voor meer informatie.)

Systeemvereisten

Om MediaConverter te installeren en uit te voeren, moet uw systeem voldoen aan de volgende minimumvereisten:

Microsoft Windows 2000/XP (Home of Professional), 50 MB beschikbare schijfruimte, 256 MB RAM, DirectX 9 (DirectX 9c aanbevolen), Microsoft Windows Media Player 9.0 (voor het converteren van WMA- en WMV-bestanden), Microsoft Windows 2000/XP (Home of Professional), Apple QuickTime 6.5 (voor het converteren van MOV-bestanden)

Bijlage: B

Ondersteunde bestandsindelingen

Video

Videobestanden worden geconverteerd en gekopieerd naar de geselecteerde locatie als MPEG-4-gecodeerde AVI-bestanden, WMV-bestanden of MPEG-4-gecodeerde ASF-bestanden (standaard).

Ondersteunde bestandstypen voor de conversie

• AVI (Microsoft Video 1-indeling, Cinepak, Intel Indeo, niet gecomprimeerd, enz.)
• MPEG-1 in MPEG, MPG, MPE
• DAT (VCD MPEG1)
• MPEG-4 in AVI-indeling
• MPEG-4 in ASF
• WMV - QuickTime MOV

QuickTime 6.5 en Windows Media Player 9.0 of hoger zijn vereist voor de conversie van respectievelijk QuickTime MOV- en WMV-bestanden.

Ondersteunde bestandstypen voor het exporteren

• AVI (MPEG-4 SP)
• WMV
• ASF (MPEG-4 SP)

Bijlage: B

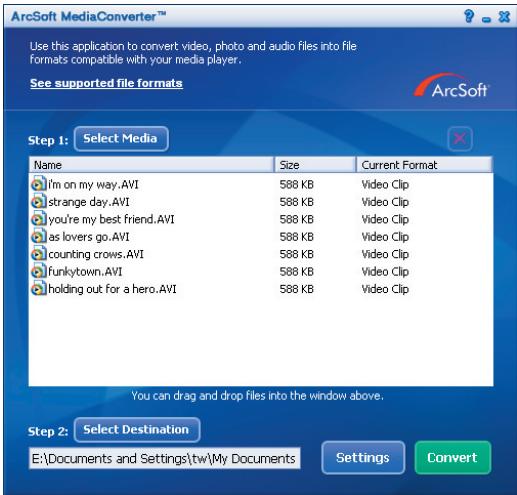

Geconverteerde bestanden

Bijlage: B

Stap 1: Media selecteren

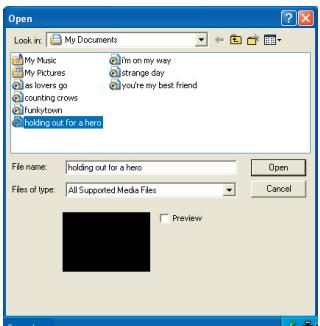

Bestanden toevoegen voor de conversie

1. Klik op de knop "Media selecteren". 2. Er wordt een venster "Openen" weergegeven. Blader naar de map die de bestanden bevat die u wilt converteren.

a. Gebruik het vervolgkeuzemenu "Bestandstype" om de bestandstypen die u wilt weergeven, te filteren. b. Bekijk een voorbeeld van de gemarkeerde bestanden om te controleren of dit de gewenste bestanden zijn. Schakel het selectievakje "Automatisch afspelen" in om het afspelen automatisch te starten nadat u op een bestand hebt geklikt.

3. Herhaal de stappen 1 en 2 hierboven tot alle gewenste bestanden zijn toegevoegd. In plaats van de bovenstaande methode kunt u de bestanden ook rechtstreeks slepen en neerzetten in de bestandslijst in het programmavenster.

Bestanden verwijderen

Om een bestand UIT de lijst te verwijderen, markeert u het bestand en klikt u op het pictogram "X".

Bijlage: B

Stap 2: Doel selecteren

Klik op de knop "Doel selecteren" om de locatie te selecteren waar de geconverteerde bestanden worden opgeslagen. De standaard opslaglocatie is "C:\Documents and Settings\[huidige gebruiker]\My documents". U zult de bestanden echter hoogstwaarschijnlijk op uw draagbaar apparaat willen opslaan. Controleer in dat geval of uw apparaat is aangesloten en klik vervolgens op "Doel selecteren" en kies het apparaat.

Instellingen

Wanneer u op de knop "Instellingen" klikt, krijgt u toegang tot verschillende programma-instellingen. In elke sectie heeft u de keuze uit twee instellingen: "Optimaliseren voor het geselecteerde apparaat" en "Aangepaste conversie-instellingen gebruiken".

Optimaliseren voor het geselecteerde apparaat

Dit is de standaardinstelling. Het programma zal de conversieparameters automatisch instellen volgens het door u geselecteerde apparaat.

Aangepaste conversie-instellingen gebruiken. Als u besluit om deze optie te gebruiken, kunt u de verschillende conversieparameters handmatig instellen.

Bijlage: B

Video-instellingen

Wanneer u een videobestand converteert, heeft u de keuze uit meerdere verschillende parameters:

• Resolutie (opties omvatten QVGA (320 × 240) [standaard] en VGA (640 × 480))
• Bestandsindeling (MPEG-4 gecodeerde AVI-bestanden, WMV-bestanden of MPEG-4 gecodeerde ASF-bestanden)
• Videobitsnelheid (opties omvatten 500 KB, 1.0 MB, 1.5 MB, 2.0 MB [standaard], 2.5 MB en 3.0 MB)
• Audiobitsnelheid (opties omvatten 96 KB, 128 KB [standaard], 192 KB)
• Beelden per seconde (opties omvatten [in fps] 15.00, 20.00, 24.00, 25.00 [standaard] en 29.97)

Wanneer u "Optimaliseren voor het geselecteerde apparaat" selecteert, worden de bovenstaande waarden gebruikt wanneer dat van toepassing is. Nadat u de verschillende instellingen hebt weergegeven/gewijzigd, kunt u "Opslaan" of "Annuleren" selecteren om terug te keren naar het hoofdschema. Klik op "Opslaan" als u de wijzigingen die u hebt aangebracht, wilt bewaren. Klik anders op "Annuleren".

Stap 3: Converter

Wanneer u klaar bent, selecteert (markeert) u de bestanden die u wilt converteren in de lijst en klikt u vervolgens op de knop "Converteren".

Een voortgangsbalk zal de huidige status weergeven. Er kunnen verschillende pop-upvensters verschijnen met de specifieke vraag uw beslissing te bevestigen. Zodra alle bestanden werden geconverteerd en opgeslagen naar de locatie die u hebt geselecteerd, wordt een pop-upvenster geopend met de bevestiging van de bewerking.

Bijlage: B

De geconverteerde ASF-bestanden afspelen op uw camcorder

Om de videoclips of films (alleen MPEG-4 in ASF-indeling) die door ArcSoft MediaConverter in uw MPEG-4 digitale camcorder werden geconverteerd af te spelen, volgt u de onderstaande stappen.

Stap 1

Stop een SD/MMC-kaart in de kaartsleuf van de camcorder en sluit deze aan op de pc via de USB-kabel. Raadpleeg de richtlijnen onder "De camcorder aansluiten op uw pc" voor meer informatie.

Stap 2

De ASF-bestanden die op de pc door MediaConverter werden geconverteerd opslaan naar uw camcorder: 1 Kopieer de geconverteerde ASF-bestanden 2 Open Windows Verkenner. Onder Deze computer vindt u een "Verwisselbare schijf". 3 Dubbelklik op het pictogram van de verwisselbare schijf. 4 Dubbelklik op de bestandsmap DCIM. 5 Dubbelklik op de bestandsmap 100MEDIA. 6 Plak de bestanden in de bestandsmap 100MEDIA. 7 Wijzig de bestandsnamen naar CLIP***.ASF.

*** kan elk 4-cijferig getal van 0001 tot 9999 zijn.

De bestandsnaam moet het benamingsprincipe van de camcorder volgen, zodat de camcorder de bestanden die in de map 100MEDIA zijn opgeslagen kan herkennen.

Stap 3

U kunt nu de Weergavestand ( ) gebruiken om te genieten van uw videoclips of films op het grote LCD-scherm.

Het programma ArcSoft MediaConverter in dit pakket is een aangepaste versie voor uw digitale camcorder. U kunt de website http://www.arcsoft.com bezoeken voor meer productinformatie.

Grafische kaart: 64 MB, 24 bits ware kleuren

CD-ROM-snelheid: 4x of hoger

Software: Direct X 9.0c of hoger en Windows Media Player Codes

Overige: USB-aansluiting

Videocamera

Cameralenzen

1 Scherpstelring 2 Microfoon 3 Zoeker 4 Opnameknop (WED) 5 Knop omhoog (zoom in) 6 Knop omlaag (zoom uit) 7 Knop Menu/OK

Knop Mode 9 USB-poort 10 TV-uitgang/uitgang voor koptelefoon 11 Geheugenkaartsleuf SD/MMC 12 Knop stroom (U) / Reset 13 Bedieningspaneel

14 Luidspreker 15 Ontspanknop ( 16 Objectief 17 Flitser 18 Fotolamp 19 Batterijklep 20 Statiefaansluiting

Plaatsen van de batterijen

Gebruik batterijen van het formaat AA.

1. Schuif de batterijklep open, zoals in de afbeelding. 2. Plaats de batterijen in het batterijvak, let op de polariteit (+ en -). 3. Plaats de klep terug.

Installatie van SD- of MMC-kaart (niet inbegrepen in de levering)

1. Til het klepje van het geheugenkaartsleufje op. 2. Plaats de kaart volledig in de sleuf, zoals weergegeven in de afbeelding. 3. Wanneer u een SD-kaart gebruikt, is het ingebouwde geheugen niet toegankelijk. 4. Om de geheugenkaart te verwijderen, drukt u voorzichtig op de kaart zodat deze naar buiten schuift.

1. De bestandsnummers van de beelden (PICTxxxx) worden opeenvolgend toegekend, zelfs wanneer u de SD-kaart verwijdert. Om de bestandsnummers opnieuw te starten, moet u de camera formatteren. Zie 'Formatteren van de kaart'.

De camera inschakelen

Open de lensbeschermer.

NIN

Houd de aan/uit-knop ( ) 3 seconden ingedrukt.

De camera uitschakelen

Sluit de lensbeschermer.

NIM

Houd de aan/uit-knop ( ) 3 seconden ingedrukt.

Kort indrukken van de aan/uit-knop ( ) schakelt de verlichting van het LCD-scherm in of uit.

De taal instellen

Schakel de camera in → druk op de knop <Mode> → schakel de camera naar de <Instelling> modus ( ) → druk op de zoomknop ( ) om het menu <Taal> (ABC) te selecteren → selecteer met de zoomknop ( ) de gewenste taal en druk op de knop Menu/OK om te bevestigen.
