MANUAL DE UTILIZADOR BOITIER MURAL FIL PILOTE ATLANTIC

MANUAL DE INSTALAÇÃO

MANUAL DE UTILIZAÇÃO

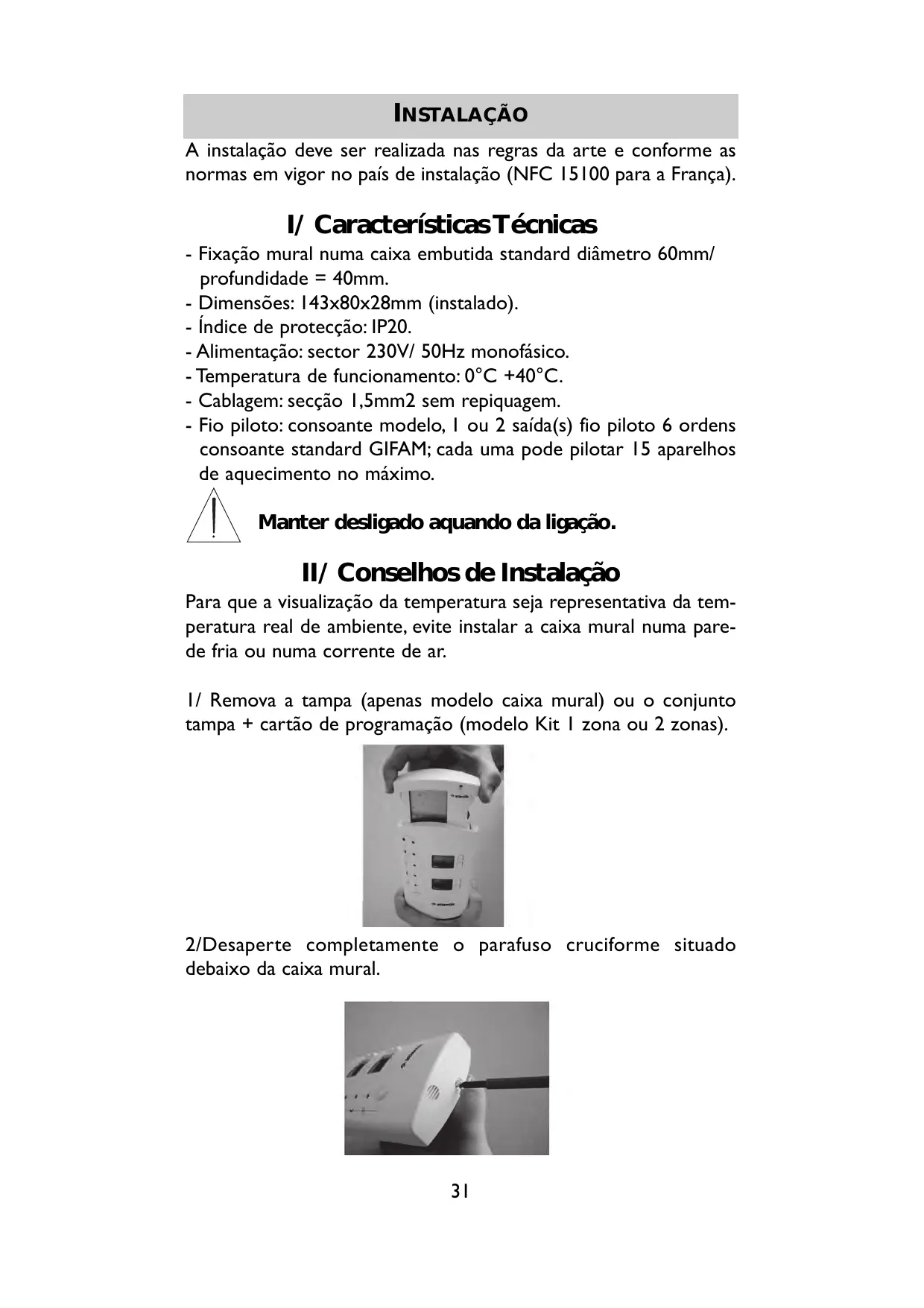

INSTALAÇÃO A instalação deve ser realizada nas regras da arte e conforme as normas em vigor no país de instalação (NFC 15100 para a França). I/ Características Técnicas - Fixação mural numa caixa embutida standard diâmetro 60mm/ profundidade = 40mm. - Dimensões: 143x80x28mm (instalado). - Índice de protecção: IP20. - Alimentação: sector 230V/ 50Hz monofásico. - Temperatura de funcionamento: 0°C +40°C. - Cablagem: secção 1,5mm2 sem repiquagem. - Fio piloto: consoante modelo, 1 ou 2 saída(s) fio piloto 6 ordens consoante standard GIFAM; cada uma pode pilotar 15 aparelhos de aquecimento no máximo. Manter desligado aquando da ligação. II/ Conselhos de Instalação Para que a visualização da temperatura seja representativa da temperatura real de ambiente, evite instalar a caixa mural numa parede fria ou numa corrente de ar. 1/ Remova a tampa (apenas modelo caixa mural) ou o conjunto tampa + cartão de programação (modelo Kit 1 zona ou 2 zonas). 2/Desaperte completamente o parafuso cruciforme situado debaixo da caixa mural.

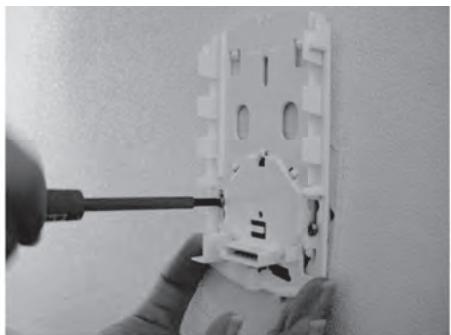

3/Insira uma chave de fendas com ponta plana no calcanhar ao lado do parafuso e serve-se como de uma alavanca se tratasse para abrir a caixa mural. Separe a parte fachada da parte base. 4/ Apresente a base e ligue o Neutro (N), a Fase (L) e o Fio Piloto (FP). No caso do modelo 2 zonas, é necessário ligar os 2 Fios Pilotos (FPZ1 e FP Z2). De forma a evitar a destruição do produto, respeite o esquema de cablagem, página 33. 5/ Fixe o suporte na caixa de encaixe standard (Ø 60 mm e profundidade = 40 mm). 6/ Ligue a parte frontal na base e ponha-a a rodar a fundo até à vertical. Reposicione o parafuso de bloqueio.

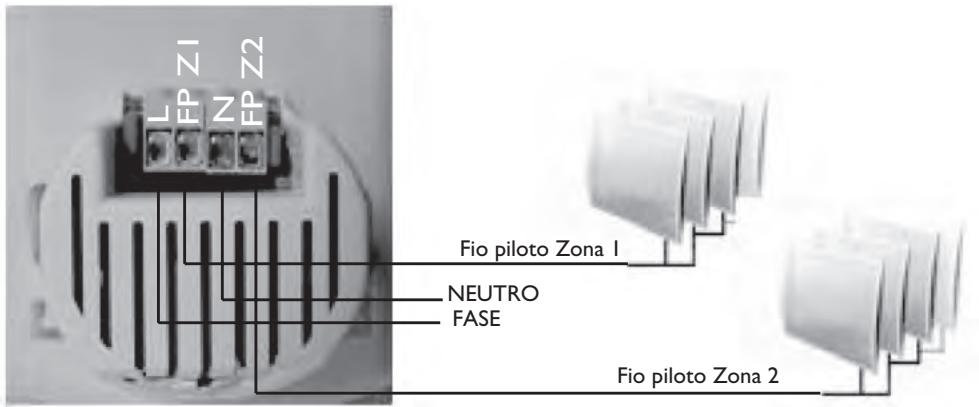

7/ Após ter programado o cartão (ver página 37), reposicione, consoante o modelo, a tampa ou o conjunto tampa + cartão de programação. III/ Esquema de cablagem FP Z1 FP Z2 Caso de uma instalação sem Gestor de energia: Fio piloto Zona 1 NEUTRO FASE Fio piloto Zona 2 Caso de uma instalação com Gestor de energia: Consultar o manual do Gestor. IV/ Colocação em serviço Este produto autoriza a escolha do modo por defeito em Confort ou em Eco. É o modo de retorno no fim de uma temporização apenas na ausência de cartão de programação. Sempre que proceder à ligação à fonte de alimentação eléctrica, o mostrador superior indica "Mod" e o indicador luminoso correspondente ao modo por defeito memorizado pisca rapidamente. Durante 10 segundos, é possível modificá-los premindo a tecla de mudança de modo. No fim dos 10 segundos, o modo em curso é automaticamente registado como novo modo por defeito e a visualização "Mod" desaparece. À primeira ligação à fonte de alimentação eléctrica, o modo por defeito inicial é Confort. Em funcionamento normal, um comando de mudança de modo pode demorar até 30 segundos para ser aplicado nos aparelhos de aquecimento da zona.

V/ Em caso de problemas Problemas encontrados Verificações a realizarem Não aparece nada na parte frontal (indicadores luminosos e mostrado- Verifique a cablagem da instalação resdesligados). (ver esquema página33). Os aparelhos de aquecimento não seguem as ordens de programação. A activação da função termómetro Desmonte a fachada (ver página mostra uma temperatura demasiada 32) e ajuste a rodinha de calielevada ou demasiada baixa. bragem situada no interior. UTILIZAÇÃO

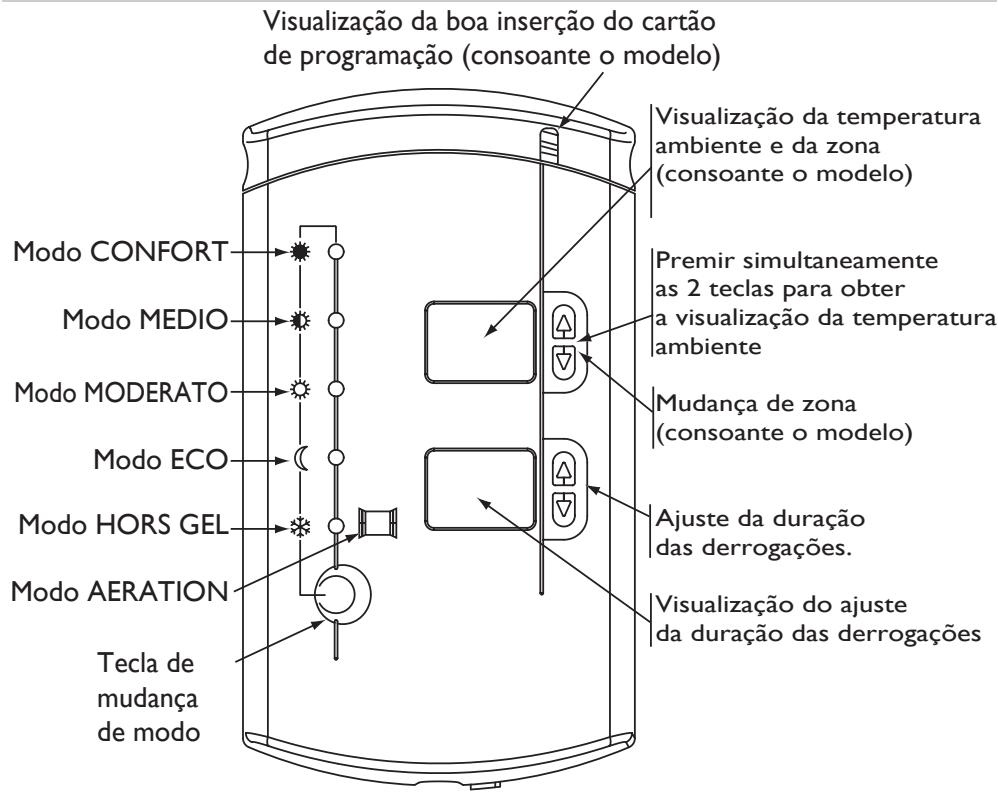

Visualização da boa inserção do cartão de programação (consoante o modelo) Visualização da temperatura ambiente e da zona (consoante o modelo) Modo CONFORT Premir simultaneamente as 2 teclas para obter a visualização da temperatura ambiente Modo MEDIO Modo MODERATO Mudança de zona (consoante o modelo) Modo ECO Ajuste da duração das derrogações. Modo HORS GEL Modo AERATION Visualização do ajuste da duração das derrogações Tecla de mudança de modo Modo Confort : Consiste em ajustar a sua temperatura em cada selector rotativo dos seus vos aparelhos de aquecimento, de forma a indicar uma temperatura que lhe é agradável, ou seja de conforto. Pode ser permanente ou temporizado de 1h a 48h. : Representa uma diminuição Modo Médio (ou Confort -1°C) da temperatura nas suas divisórias de -1°C em relação à temperatura Confort. Pode ser permanente ou temporizado de 1h a 48h. : Representa uma diminuiModo Modérato (ou Confort -2°C) ção da temperatura nas suas divisórias de -2°C em relação à temperatura Confort. Pode ser permanente ou temporizado de 1h a 48h.

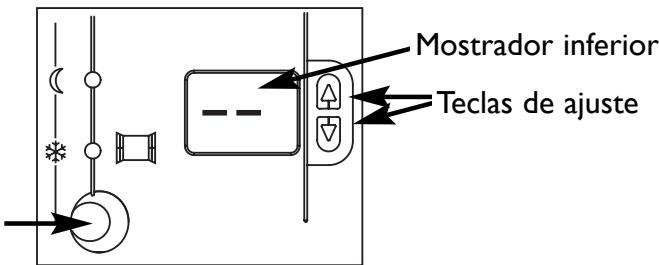

Modo Eco : Representa uma diminuição da temperatura nas suas divisórias de cerca de 3,5°C em relação à temperatura Confort. Pode ser permanente ou temporizado de 1h a 48h. : Fixa a temperatura das suas divisórias a cerca Modo Hors Gel de 7°C. Pode ser permanente ou temporizado de 1 a 99 dias. Em configuração de fábrica, durante uma temporização do modo HG, a visualização do número de dias é acompanhado da letra “J”. Para visualizar “D” como “dia”, pressione simultaneamente os 2 botões associados ao mostrador inferior durante 3 segundos. Modo Aération de 7°C. : Fixa a temperatura das suas divisórias a cerca Exemplo de utilização dos modos: Confort: quando está em casa. Médio: quando saia de casa para uma ausência de 2 horas. Modérato: quando saia de casa para uma ausência de 4 horas. Eco: quando saia de casa para uma ausência de um dia de trabalho, à noite ou ainda, para um fim-de-sema na. Hors Gel: quando saia de casa para um período superior a 48h ou ainda quando dias mais quentes chegam e que o aquecimento deve ser desligado. Aération: o tempo de ventilar a casa. Colocação em funcionamento damudançade modo: Com o botão de mudança de modo, faça aparecer o indicador luminoso que pára no modo da sua escolha. O indicador luminoso verde fica então fixo e o mostrador inferior pisca cerca de 2 segundos mais tarde. Mostrador inferior Teclas de ajuste Tecla de mudança de modo Se pretender efectuar um modo permanente, deixe piscar o mostrador. Se desejar efectuar um modo temporizado, com teclas, ajuste o número da hora ou de dias consoante o modo escolhido. Exemplo de utilização de um modo permanente ou temporizado: Modo permanent : para manter um modo idêntico durante todo o dia e todos os dias. Por exemplo, quando a época de aquecimento acaba, mantenha o modo Hors Gel até a próxima época.

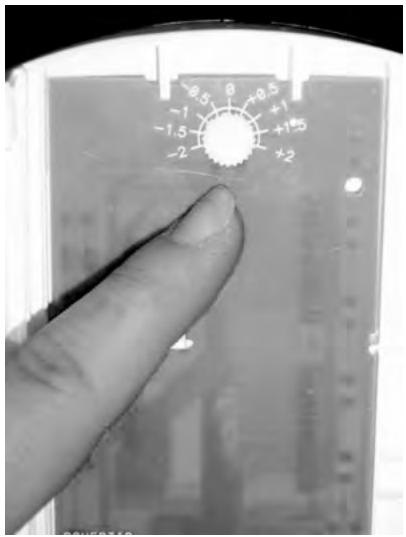

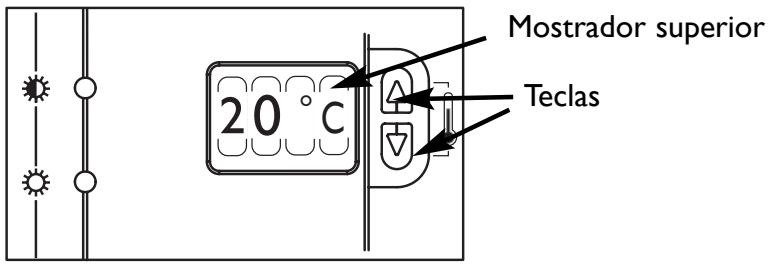

Modo temporisé : para manter uma temperatura consoante a duração da sua ausência. Por exemplo, à noite, recomenda-se o modo Eco para dormir melhor (o calor perturba o descanso). Se for durante alguns dias de férias, recomenda-se de programar a duração do modo Hors Gel de forma que quando voltar, tenha uma temperatura agradável. Visualizar a temperatura ambiente : Premir simultaneamente as duas teclas, vai poder ler, a título indicativo, a temperatura medida pela caixa mural no lugar onde se encontra. Mostrador superior 20 °C Teclas Se detectar uma diferença entre a temperatura visualizada e o seu termómetro de referência, é possível ajustar esta visualização com o selector rotativo situado na parte traseira da fachada. Para aceder a este selector, desmonte a fachada (ver página 32) e ajuste o selector rotativo de aferição. OPTIMIZAR O SEU AQUECIMENTO COM O CARTÃO

Permite automatizar o aquecimento eléctrico em função do seu modo de vida. No entanto, a caixa mural deixe-lhe a possibilidade de derrogar momentaneamente ao programa.

UTILIZAÇÃO DA CAIXA MURAL COM

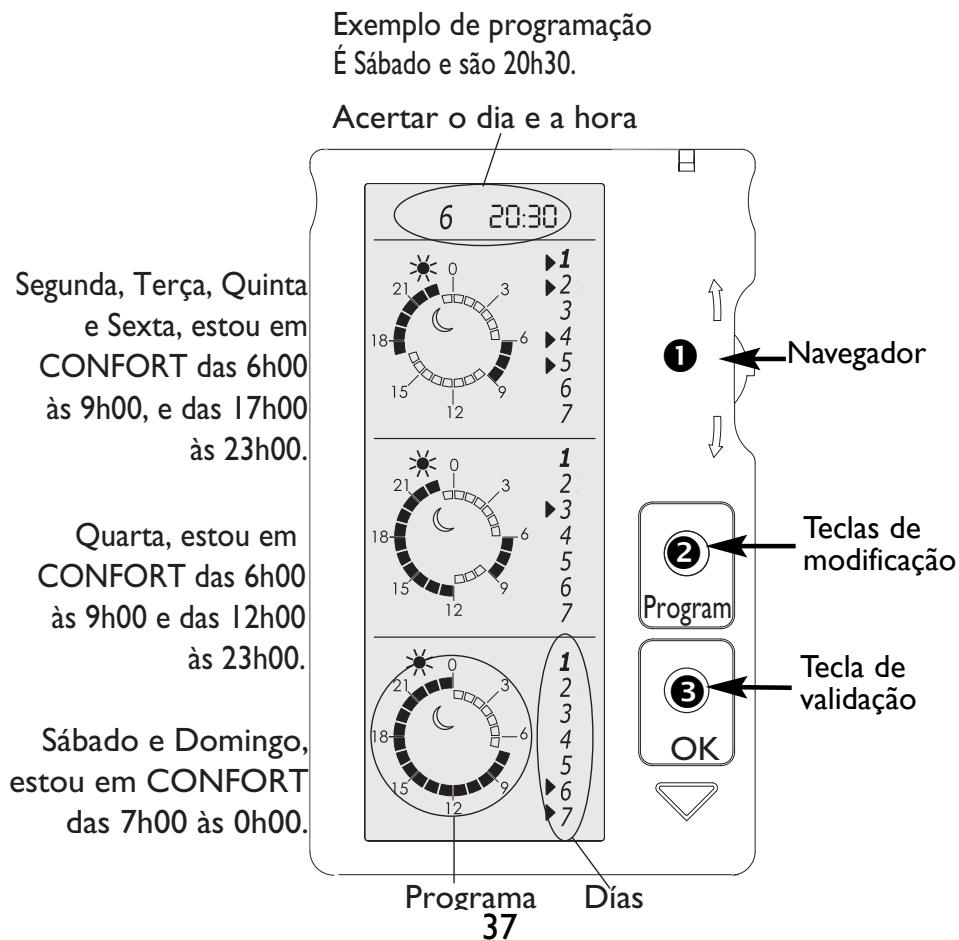

O cartão de programação automatiza as inclinações nos modos Confort e Eco.Assim, se estiver num período Confort, o indicador luminoso verde fica fixo no modo Confort. Se estiver num período Eco, o indicador luminoso verde fica fixo no modo Eco. Derrogação ao programa Permite-lhe suspender temporariamente a programação em curso. Com a tecla de mudança de modo, posicione o indicador luminoso verde no modo desejado (Confort, Medio, Modérato ou Eco). Este indicador luminoso pisca para lhe indicar a saída da programação habitual e portanto a entrada em derrogação. Pode escolher a duração da derrogação de 1h a 48h no mostrador inferior. Na ausência de duração, a derrogação durará até a próxima mudança de programa no cartão de programação. Importante: Se escolha o modo Hors Gel, o indicador luminoso verde fica fixo porque este modo é prioritário em relação à programação. Durará o número de dias escolhidos ou, se for caso disso, até escolher outro modo. CONFIGURAR O CARTÃO DE PROGRAMAÇÃO Exemplo de programação É Sábado e são 20h30. Acertar o dia e a hora Segunda, Terça, Quinta e Sexta, estou em CONFORT das 6h00 às 9h00, e das 17h00 às 23h00. Navegador Teclas de modificação Quarta, estou em CONFORT das 6h00 às 9h00 e das 12h00 às 23h00. Program Tecla de validação Sábado e Domingo, estou em CONFORT das 7h00 às 0h00.

Días Quando se prima qualquer tecla ou quando se remova o cartão de programação fora da caixa mural, aparece algo no ecrã, excepto se o cartão estiver em segurança criança. Caso contrário, o mostrador fica automaticamente em stand by, após 4 minutos se não accionar nenhuma tecla. Como ajustar o dia e a hora. Accione o navegador para baixo para pôr a piscar a zona do relógio. Ao premir a tecla permitirá aceder ao modo de ajuste do dia. Com movimento para cima ou para baixo do navegador , pode fazer aparecer os dias.Valide o dia premindo a tecla e proceda da mesma forma para acertar a hora e os minutos. Ao premir a tecla valida o ajuste do relógio (todo o relógio pisca). Pode accionar o navegador para deslocar-se para outra zona, ou imobilizar o ecrã premindo a tecla . Como programar o cartão 1 zona Accione o navegador para cima ou para baixo para ir seleccionar o quadrante horário a modificar (todo o quadrante pisca). Ao premir a tecla permitirá aceder ao quadrante horário seleccionado (a primeira faixa horária pisca). O navegador permite deslocar-se no quadrante. A cada deslocação, o elemento seleccionado pisca e a escolha ECO/CONFORT pode ser modificada premindo a tecla . Ao premir a tecla valida a programação (todo o quadrante horário pisca) Pode accionar o navegador para deslocarse para uma outra zona, ou imobilizar o ecrã premindo novamente a tecla . Afectação dos dias à programação. Accione o navegador para cima ou para baixo para ir seleccionar a zona dos dias a modificar. Ao premir a tecla permitirá aceder à zona dos dias a seleccionar (o primeiro dia pisca). O navegador permite deslocar-se nos dias, a cada deslocamento o elemento seleccionado pisca. A selecção do dia pode ser modificado premindo a tecla . (no exemplo, quinta seleccionada). Ao premir a tecla valida os dias. Pode accionar o navegador para deslocar-se para outra zona, ou imobilizar o ecrã premindo novamente a tecla .

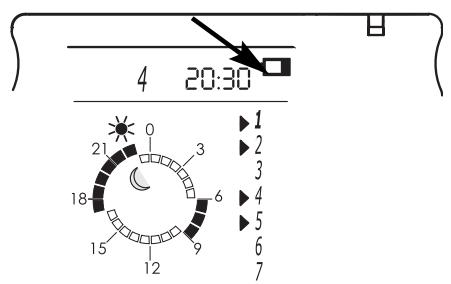

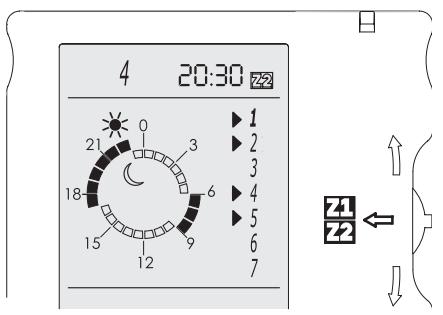

Como programar o cartão 2 zonas (consoante o modelo). Para activar a segunda zona, prima o navegador para o interior do cartão. Efectue de seguida a programação para cada zona (ver, página 38, como programar o cartão 1 zona). Segurança criança Mantenha uma pressão na tecla e a seguir prima a tecla para pôr o cartão de programação em segurança criança (as teclas são então inactivas). Proceda da mesma forma para reactivar o cartão de programação. Manutenção A substituição da pilha deve efectuar-se quando o símbolo da pilha aparece (pilha botão CR 2032). Advertência É favor não introduzir nenhum objecto estranho na caixa mural sem cartão de programação.

CONDICOES DE GARANTIA Documento a conservar pelo utilizador, a apresentar unicamente em caso de reclamação. - A duração de garantia é de 2 anos a contar da data da instalação ou da compra e não deve exceder 30 meses a contar da data de fabricação na ausência de justificativo. - Da garantia assegura a troca ou o fornecimento das peças reconhecidas defeituosas excepto qualquer indemnização por perdas e danos. - As despesas de mão-de-obra, de deslocação e de transporte ficam a cargo do utilizador. - As deteriorações provenientes de uma instalação não conforme, de uma rede de alimentação que não respeite a norma NF EN 50160, de uma utilização anormal ou do não respeito das recomendações do dito manual não são cobertas pela garantia. - As disposições das presentes condições de garantia não excluem o benefício do comprador, da garantia legal para defeitos e vícios escondidos que se aplica em qualquer estado de causa nas condições dos artigos 1641 e seguintes do código civil. - Apresentar o presente certificado unicamente em caso de reclamação junto do distribuidor ou do seu instalador, com a factura de compra. TIPO DO APARELHO*: DATA DE FABRICAÇÃO*: NOME E MORADA DO CLIENTE: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . *Estas informações encontram-se na placa sinalética, no lado direito do aparelho. Carimbo do instalador SAT (Servicio de Asistencia Técnica) C/Orense, 20, 1° Of.8 28020 MADRID Tel: 902454566 Fax: 91 555 78 07
