Type de produit	Boîtier mural avec fil pilote
Caractéristiques techniques principales	Compatible avec les chauffages électriques et les thermostats
Alimentation électrique	230 V - 50 Hz
Dimensions approximatives	200 x 150 x 70 mm
Poids	1,2 kg
Compatibilités	Compatible avec les systèmes de chauffage à fil pilote
Tension	230 V
Fonctions principales	Gestion de la température, programmation horaire, mode éco
Entretien et nettoyage	Nettoyage avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Conforme aux normes de sécurité électrique en vigueur
Informations générales	Installation recommandée par un professionnel pour garantir la sécurité et le bon fonctionnement

FOIRE AUX QUESTIONS - BOITIER MURAL FIL PILOTE ATLANTIC

Comment installer le boîtier mural ATLANTIC FIL PILOTE ?

Pour installer le boîtier mural, assurez-vous de couper l'alimentation électrique. Fixez le boîtier au mur à l'aide des vis fournies, puis connectez les fils selon le schéma de câblage fourni dans le manuel d'utilisation.

Le boîtier ne s'allume pas, que faire ?

Vérifiez d'abord que l'alimentation électrique est bien rétablie. Assurez-vous également que les connexions sont solides et qu'aucun fusible n'est grillé.

Comment régler la température avec le boîtier ?

Utilisez le bouton de réglage sur le boîtier pour ajuster la température souhaitée. Consultez le manuel pour les instructions spécifiques selon le modèle.

Le boîtier fait un bruit étrange, est-ce normal ?

Un léger bruit peut être normal lors du fonctionnement, mais si le bruit est fort ou inhabituel, éteignez le boîtier et vérifiez les connexions ou contactez un professionnel.

Puis-je utiliser le boîtier avec d'autres appareils ?

Le boîtier mural ATLANTIC FIL PILOTE est conçu pour fonctionner avec des chauffages compatibles. Vérifiez les spécifications avant de le connecter à d'autres appareils.

Comment nettoyer le boîtier mural ?

Débranchez le boîtier de l'alimentation avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques agressifs.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être trouvé dans l'emballage du produit ou téléchargé depuis le site officiel d'ATLANTIC dans la section support.

Le boîtier est sous garantie, que dois-je faire en cas de problème ?

Si votre boîtier présente un défaut, contactez le service client d'ATLANTIC avec votre preuve d'achat pour bénéficier de la garantie.

MODE D'EMPLOI BOITIER MURAL FIL PILOTE ATLANTIC

Programmation hebdomadaire avec Chronopass

Sommaire / Contents / Indices

NOTICE D'INSTALLATION INSTALLATION MANUAL MANUAL DE INSTALACION MANUAL DE INSTALAÇÃO

Caracteristiques / Conseils de pose P.2

Utilisation du Boitier mural P.5

Using the wall box P.14

Boitier mural et Carte de programmation P.7

L'installation doit être faite dans les règes de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).

I/ Caracteristiques Techniques

• Fixation murale dans boîte d'encastrement standard diam. 60mm/profondeur ≥ 40mm
• Dimensions : 143x80x28mm (installé).
• Indice de protection : IP20.
• Alimentation : secteur 230V/ 50Hz monophasé.
• Température de fonctionnement: 0^ + 40^
• Câblage : section 1,5mm² sans repiquage.
• Fil pilote : selon modèle, I ou 2 sortie(s) fil pilote 6 ordres selon standard GIFAM ; chacune peut piloter 15 apparéils de chauffage maximum.

Travaillez hors tension lors du raccordement.

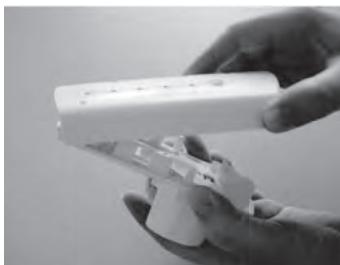

II/ Conseils de Pose

Pour que l'affichage de la température soit représentatif de la température réelle d'ambiance, évitez d'inverter le boîtier mural sur un mur froid ou dans un courant d'air.

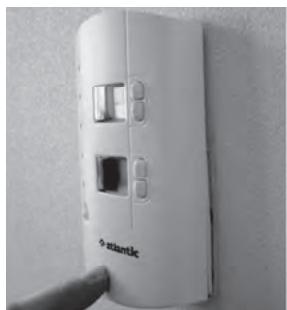

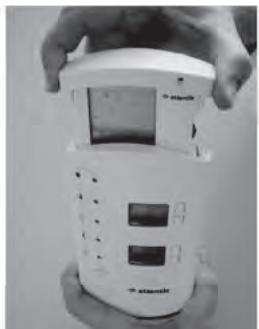

I/Otez le couvercle (modèle boîtier mural seul) ou l'ensemble couvercle + carte de programmation (modèle Kit I zone ou 2 zones).

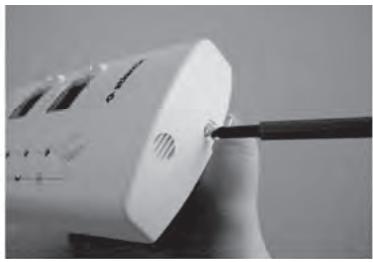

2/Dévissez complètement la vis cruciforme située sous le boîtier mural.

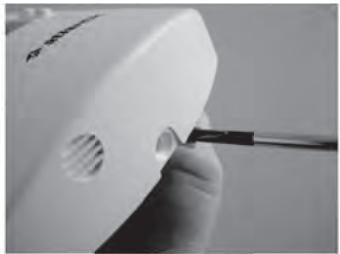

3/Insérez un tournevis à bout plat dans le talon à côté de la vis, et faîtes levier pour ouvrir le boîtier mural. Séparez la partie打法e de la partie socle.

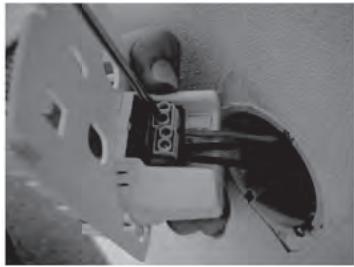

4/Présentez le socle et raccordez le Neutre (N), la Phase (L) et le Fil Pilote (FP). Dans le cas du modele 2 zones, il faut raccorder les 2 Fils Pilotes (FPZI et FP Z2).

Afin d'éviter la destruction du produit, respectez le schéma de câblage page 4.

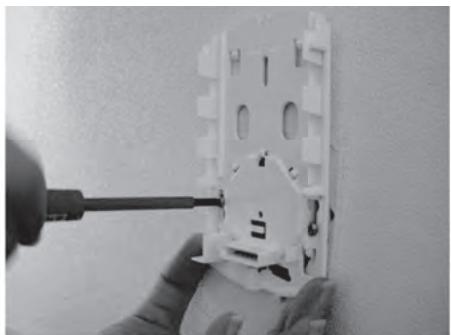

5/Fixez le support dans la boite d'encastrement standard ( 0 60 mm et profondeur ≥ 40 mm).

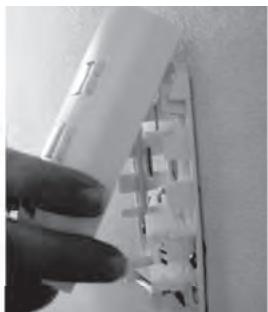

6/Accrochez la face avant sur le socle et faîtes la pivoter à fond jusqu'à la verticale. Repositionnéz la vis de verrouillage.

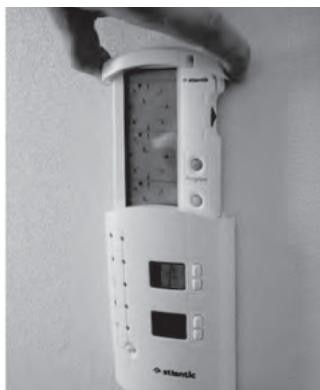

7/Apres avoir programmé la carte (voir page 8), repositionnez, selon le modèle, le couvercle ou l'ensemble couvercle + carte de programmation.

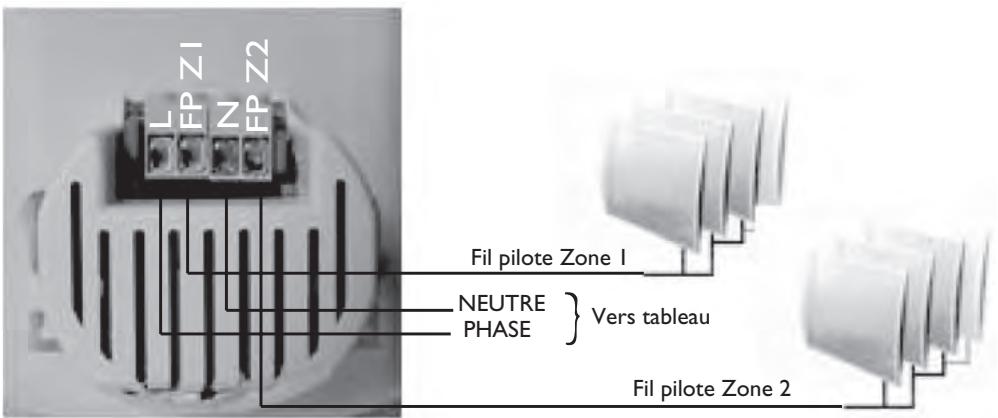

III/ Schéma de câblage

Cas d'une installation sans Gestionnaire d'énergie:

Cas d'une installation avec Gestionnaire d'énergie:

Se reporter à la notice du Gestionnaire.

IV/ Mise en service

Ce produit autorise lechioix du mode par défaut en Confort ou en Eco. C'est le mode de return à la fin d'une temporisation uniquement en l'absence de carte de programmation.

A chaque mise sous tension, l'afficheur supérieur indique "Mod" et levoyant correspondant au mode par défaut mémorisé clignote rapidement. Pendant 10 secondes, il est possible de le modifier par appui sur la touche de changement de mode. A la fin des 10 secondes, le mode en cours est automatiquement enregistré comme nouveau mode par défaut et l'affichage "Mod" disparaît. A la première mise sous tension, le mode par défaut initial est Confort.

En fonctionnement normal, une commande de changement de mode peutmettre jusqu'à 30 secondes pour être appliquée sur les apparciels de chauffage de la zone.

V/ En cas de problèmes

Problèmes rencontres	Vérifications à faire
Rien n'apparait sur la face avant (voyants et afficheurs éteints).	Vérifiez le câblage de l'installation (voir schéma page 4).
Les apparêls de chauffage ne suivant pas les ordres de programmation.
L'activation de la fonction thermo-mètre affiche une température trop élevé ou trop BASSE.	Démontez la façon (voir page 3) et ajuster la molette d'étalonnage située à l'intérieur.

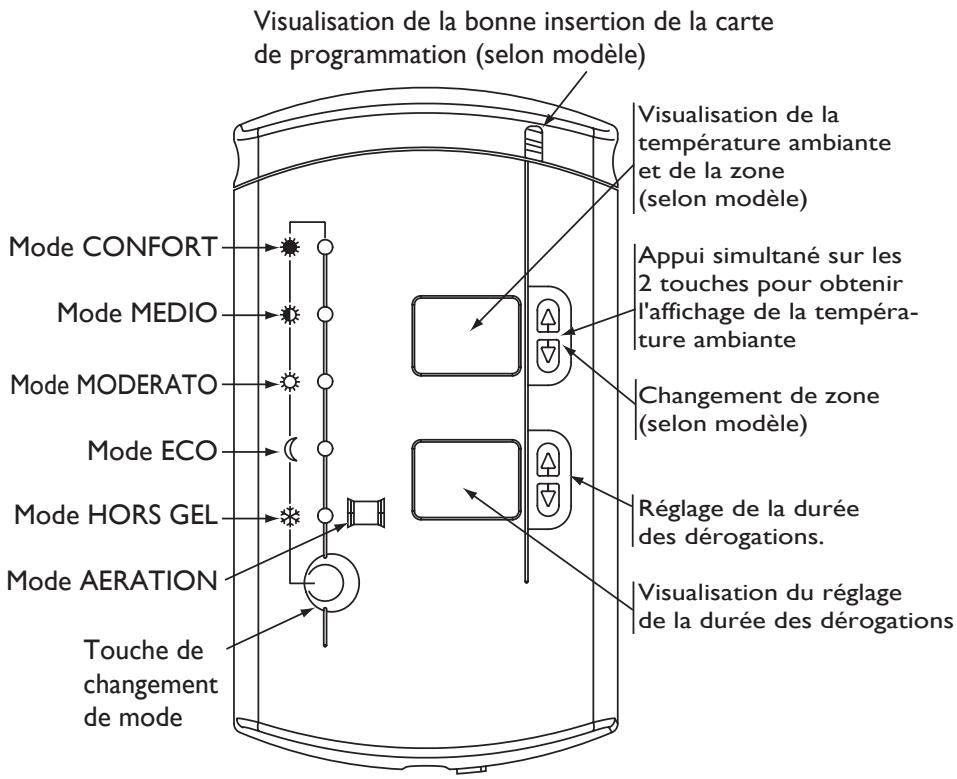

UTILISATION DU BOITIER MURAL

Mode Confort: Il consiste à régler votre température sur chaque des molettes de vos apparêils de chauffage, afin qu'ils délivrent une température qui vous est/agréable, c'est-à-dire de comport. Il peut être permanent ou temporisé de 1h à 48h.

Mode Médio (ou Confort -1°C): Il représenté un abaisissement de la température dans vos pieces de -1°C par rapport à la température Confort. Il peut être permanent ou temporisé de 1h à 48h.

Mode Modéréto (ou Confort -2°C): Il représenté un abaisissement de la température dans vos pieces de -2°C par rapport à la température Confort. Il peut être permanent ou temporisé de 1h à 48h.

Mode Eco : Il représenté un abaisissement de la température dans vos pieces d'environ -3,5°C par rapport à la température Confort. Il peut être permanent ou temporisé de 1h à 48h.

Mode Hors Gel: Il fixe la température de vos pièces à environ 7^ . Il peut être permanent ou temporisé de l à 99 jours.

Mode Aération Il fixe la température de vos pièces à environ 7^

Exemple d'utilisation des modes:

Confort: lors de votre présence dans la maison.

Médio: lorsque vous quittez votre maison pour une absence de 2 heures.

Modéré: lorsque vous quittez votre maison pour une absence de 4 heures.

Eco: lorsque vous quittez votre maison pour une absence d'une journée de travail, pour la nuit ou encore, pour un week-end.

Hors Gel: lorsque vous quittez votre maison pour une période supérieure à 48h ou encore lorsque les beaux jours arrivent et que le chauffage doit être arrêté.

Aération: le temps d'érer votre maison.

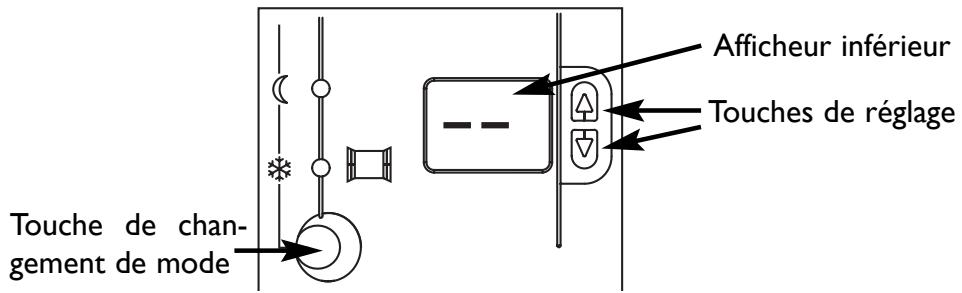

Mise en fonction du changement de mode :

A l'aide du bouton de changement de mode, faites defiler le voyant que vous arrêtez sur le mode de votrechioix. Le voyant vert est alors fixe et l'afficheur inférieur clignote 2 secondes après.

Si vous souhaitez effectuer un mode permanent, laissez clignoter l'afficheur.

Si vous souhaitez effectuer un mode temporisé, à l'aide des touches, réglez le nombre d'heure ou de jours selon le mode choisi.

Exemple d'utilisation d'un mode permanent ou temporisé: Mode permanent : pour maintainir un mode identique toute la journée et tous les jours. Par exemple, lorsque la saison de chauffage se termine, maintenez le mode Hors Gel jusqu'à la prochaine saison.

Mode temporisé : pourmaintenir unetempérature selon la durée de vosereabsence.Parexample,la nuit,nous youssconseillons le mode Eco pour mieux dormir (la chaleur perturbe le repos).Si vous partezquelques jours en vacances,nousyoussconseillons deprogrammer la durée du mode Hors Gel de façon à ce qu'avertretour,vosretrouviez une température agréable.

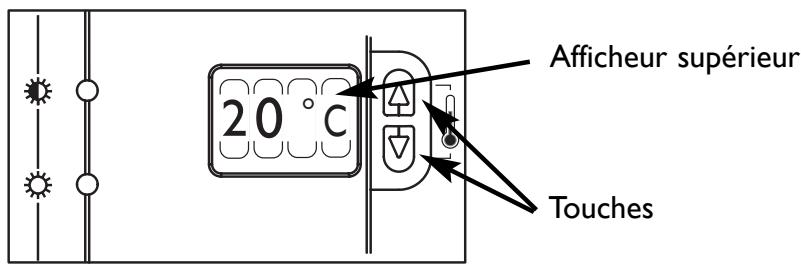

Visualiser la température ambiente :

En appuyant simultanément sur les deux touches, vous allez pouvoir dire, à titre indicatif, la température mesurée par le boîtier mural à l'endroit où il se trouve.

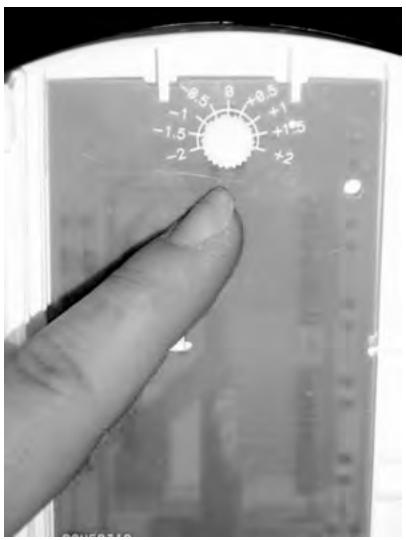

Si vous constatiez un décalage entre la température affichée et votre thermomètre de référence, il est possible d'ajuster cet affichage au moyen de la molette située au dos de la façade. Pour y acceder, demontez la façade (voir page 3) et ajustez la molette d'étalonnage.

OPTIMISER SON CHAUFFAGE AVEC LA CARTE DE PROGRAMMATION

Elle permet d'automatiser le chauffage électrique en fonction de votre mode de vie. Toutefois, le boîtier mural vous laisse la possibilité de déroger momentanément au programme.

UTILISATION DU BOITIER MURAL AVEC LA CARTE DE PROGRAMMATION

La carte de programmation automatise les basculements dans les modes Confort et Eco. Ainsi, si vous âtes dans une période Confort, le voyageant vert reste fixe sur le mode Confort. Si vous âtes dans une période Eco, le voyageant vert reste fixe sur le mode Eco.

Dérogation au programme

Elle vous permet de suspendre temporairement la programmation en cours.

A l'aide de la touche de changement de mode, positionnez le voyant vert sur le mode souhaité (Confort, Medio, Modérato ou Eco). Ce voyageant clignote pour vous indiquer la sortie de la programmation habituelle et donc l'entrée en dérogation. Vous pouvez désirir la durée de la dérogation de 1h à 48h sur l'afficheur inférieur. En l'absence de durée, la dérogation durera jusqu'àu prochain changement de programme sur la carte de programmation.

Important: En cas deCHOix du mode Hors Gel, levoyant vert restefixe car ce mode est prioritaire par rapport à la programmation. Ildurera le nombre de jours choisis ou, a defaut, jusqu'au CHOix d'unautre mode.

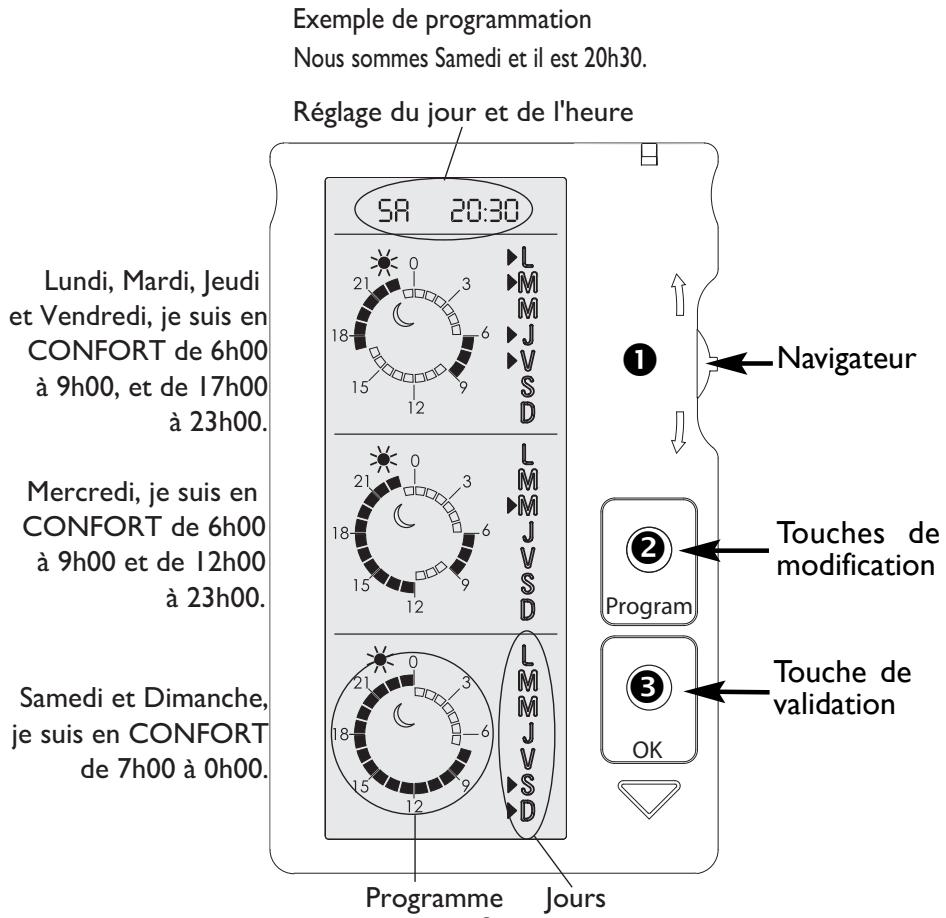

CONFIGURER LA CARTE DE PROGRAMMATION

Un appui sur n'importe qu'elle touche ou le retrait de la carte de programmation hors du boitier mural fait apparaitre l'affichage sur l'écran, sauf si la carte a été mise en sécurité infant. A l'inverse, l'afficheur se met en veille automatiquement, après 4 minutes sans action sur les touches.

Comment régler le jour et l'heure. 58 20:30

Actionnez le navigateur ① vers le bas pour faire clignoter la zone de l'horloge.

Un appui sur la touche ② vous permet d'acceder au mode de réglage du jour. Par mouvement vers le haut ou le bas du navigateur ①, vous pouze ainsi faire défilier les jours. Validez le jour par un appui sur la touche ③ et procédez de la même façon pour le réglage de l'heure et des minutes.

Un appui sur la touche ③ valide le réglage de l'horloge (toute l'horloge clignote).

Vouspouvezactionnerle navigateur ① pouryouxdéplacervers uneautorezone,oufigerl'écranpar unappui surla touche ③

Comment programmer la carte 1 zone

Actionnez le navigateur ① dans le sens haut ou bas pour aller sélectionner le cadran horsaire à modifier (tout le cadran clignote). Un appui sur la touche ② vous permet d'acceder au cadran horsaire sélectionné (le premier créneau horsaire clignote).

Le navigateur ① permet de se déplacer dans le cadran. A chaque déplacement, l'objet selectionné clignote et lechioix ECO/CONFORT peut être modifié par appui sur la touche ②.

Un appui sur la touche ③ valide la programmation (tout le cadran horsaire clignote).

Vous pouvez actionner le navigateur ① pour vous déplacer vers une autre zone, ou figer l'écran par un nouvel appui sur la touche ③.

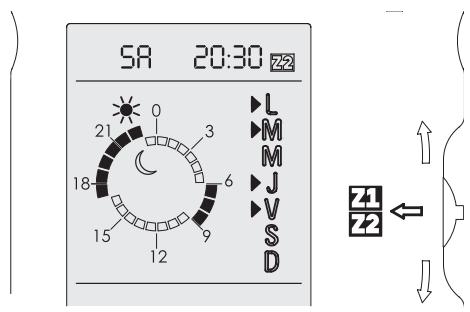

Affectation des jours à la programmation.

Actionnez le navigateur ① dans le sens haut ou bas pour aller sélectionner la zone des jours à modifier.

Un appui sur la touche ② vous permet d'acceder à la zone des jours à selectionner (le premier jour clignote).

Le navigateur ① permet de se déplacer sur les jours, à chaque déplacement l'élement sélectionné clignote. La sélection du jour

peut être modifiée par appui sur la touche ②. (dans l'exemple, J => heute sélectionné).

Un appui sur la touche ③ valide les jours.

Vous pouvez actionner le navigateur ① pour vous déplacer vers une autre zone, ou figer l'écran par un nouvel appui sur la touche ③.

Comment programme la carte 2 zones (selon modele).

Pour activer la deuxième zone, appuyez sur le navigateur vers l'intérieur de la carte.

Effectuez ensuite la programmation pour chaque zone (voir page 9, comment programmer la carte I zone).

Sécurité infant

Maintenez un appui sur la touche ③ puis appuyez sur la touche ② pourmettre la carte deprogrammation en sécurité infant (les touches sont alors inactives).

Procedez de la même façon pour réactiver la carte de programme.

Entretien

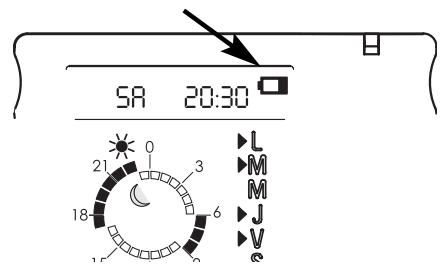

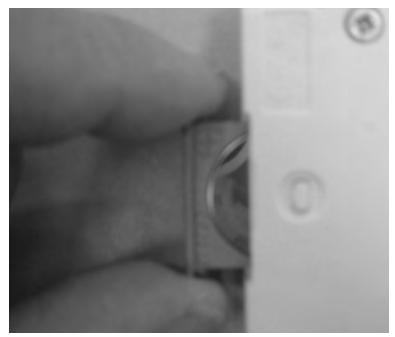

Le changement de la pile doit s'effectuer lorsque le symbole de la pile s'affiche (pile bouton CR 2032).

Mise en garde

Veillez à ne pas introduire d'objets étrangers dans le boitiér mural sans carte de programmation.
