BT-BC 12 - Carregadores de baterias EINHELL - Manual de utilização gratuito

Tipo de produto	Carregador de bateria
Marca	EINHELL
Modelo	BT-BC 12
Tensão da rede	230 V ~ 50 Hz
Corrente nominal de entrada	0,77 A
Potência nominal absorvida	143 W
Tensão nominal de saída	12 V DC
Corrente nominal de saída	8 A aritmético / 12 A eficaz
Capacidade de bateria compatível	26 a 200 Ah
Tipo de bateria compatível	Acumulador de chumbo-ácido 12 V com manutenção
Fusível de proteção	Fusível plano 20 A
Exibição	Exibição da corrente de carga (analógica)
Proteção contra sobrecargas	Disjuntor térmico automático
Proteção contra inversão de polaridade	Sim, por fusível
Comprimento dos cabos de carga	Aproximadamente 1,5 m (estimativa)
Grau de proteção	Uso interno, IP20 (estimativa)
Material da caixa	Plástico resistente a impactos
Manutenção e limpeza	Limpar com pano úmido e sabão neutro; evitar água no interior; armazenar em local seco
Segurança	Usar óculos e luvas de proteção; ventilar o ambiente; evitar chamas e faíscas; desconectar da rede antes de qualquer manuseio
Peças de reposição	Fusível plano 20 A (ref. peça), cabo de alimentação H05VV
Garantia	2 anos
Uso previsto	Doméstico, para baterias de veículos

Perguntas frequentes - BT-BC 12 EINHELL

Como conectar corretamente o carregador BT-BC 12?

Certifique-se de que o carregador está desconectado da rede. Conecte primeiro o grampo vermelho (+) ao polo positivo da bateria, depois o grampo preto (-) à carroceria (massa). Em seguida, conecte o carregador a uma tomada 230 V. Para desconectar, retire primeiro o plugue da tomada, depois desconecte o grampo preto e por último o grampo vermelho.

Que tipo de bateria posso carregar com este modelo?

Este carregador é projetado para acumuladores de chumbo-ácido de 12 V com manutenção (baterias de partida clássicas). Não é adequado para baterias sem manutenção (tipo AGM, gel), nem para baterias Bleigel ou não recarregáveis.

Como calcular o tempo de carga aproximado?

Use a fórmula: Tempo (h) = Capacidade da bateria (Ah) / Corrente de carga aritmética (A). Para o BT-BC 12, a corrente aritmética é de 8 A. Por exemplo, para uma bateria de 60 Ah completamente descarregada: 60 / 8 = 7,5 h. A carga pode ser mais longa dependendo do estado da bateria.

O que fazer se o fusível queimar?

Desconecte primeiro o carregador da rede e remova os grampos. Substitua o fusível plano por um fusível de mesmo valor (20 A). Se o novo fusível queimar imediatamente, verifique as conexões (inversão de polaridade) ou mande verificar a bateria.

Posso carregar a bateria sem desconectá-la do veículo?

É fortemente recomendado desconectar a bateria do sistema elétrico do veículo antes da carga. Picos de tensão podem danificar componentes eletrônicos (ABS, centralina, etc.). Consulte também o manual do veículo.

Como fazer a manutenção do carregador?

Limpe regularmente o aparelho com um pano úmido e um pouco de sabão neutro. Não use solventes e evite que a água penetre no interior. Armazene o carregador em local seco. Limpe os grampos de carga para evitar corrosão.

Quais são as precauções de segurança essenciais?

Use óculos e luvas de proteção contra ácido. Use o carregador em local bem ventilado, longe de chamas e faíscas (gases explosivos). Desconecte da rede antes de conectar/desconectar a bateria. Não cubra as aberturas de ventilação.

O que fazer se a exibição da corrente de carga não funcionar?

Verifique primeiro o bom contato dos grampos nos terminais da bateria (limpe se necessário). Se a exibição permanecer inativa, teste o carregador em outra bateria em boas condições. Se o problema persistir, o carregador pode estar com defeito.

Qual é a duração da garantia e como acioná-la?

A garantia é de 2 anos a partir da data da compra. Guarde o comprovante de compra como prova. Para reclamação, envie o aparelho defeituoso com porte pago para o endereço do SAV com uma descrição do problema. A garantia cobre defeitos de fabricação, mas não danos devido ao uso inadequado.

Posso usar este carregador para baterias de barco ou moto?

Sim, desde que a bateria seja um acumulador de chumbo 12 V com manutenção e sua capacidade esteja entre 26 e 200 Ah. Não o use para baterias de gel ou AGM. Respeite as instruções de segurança e a polaridade.

MANUAL DE UTILIZADOR BT-BC 12 EINHELL

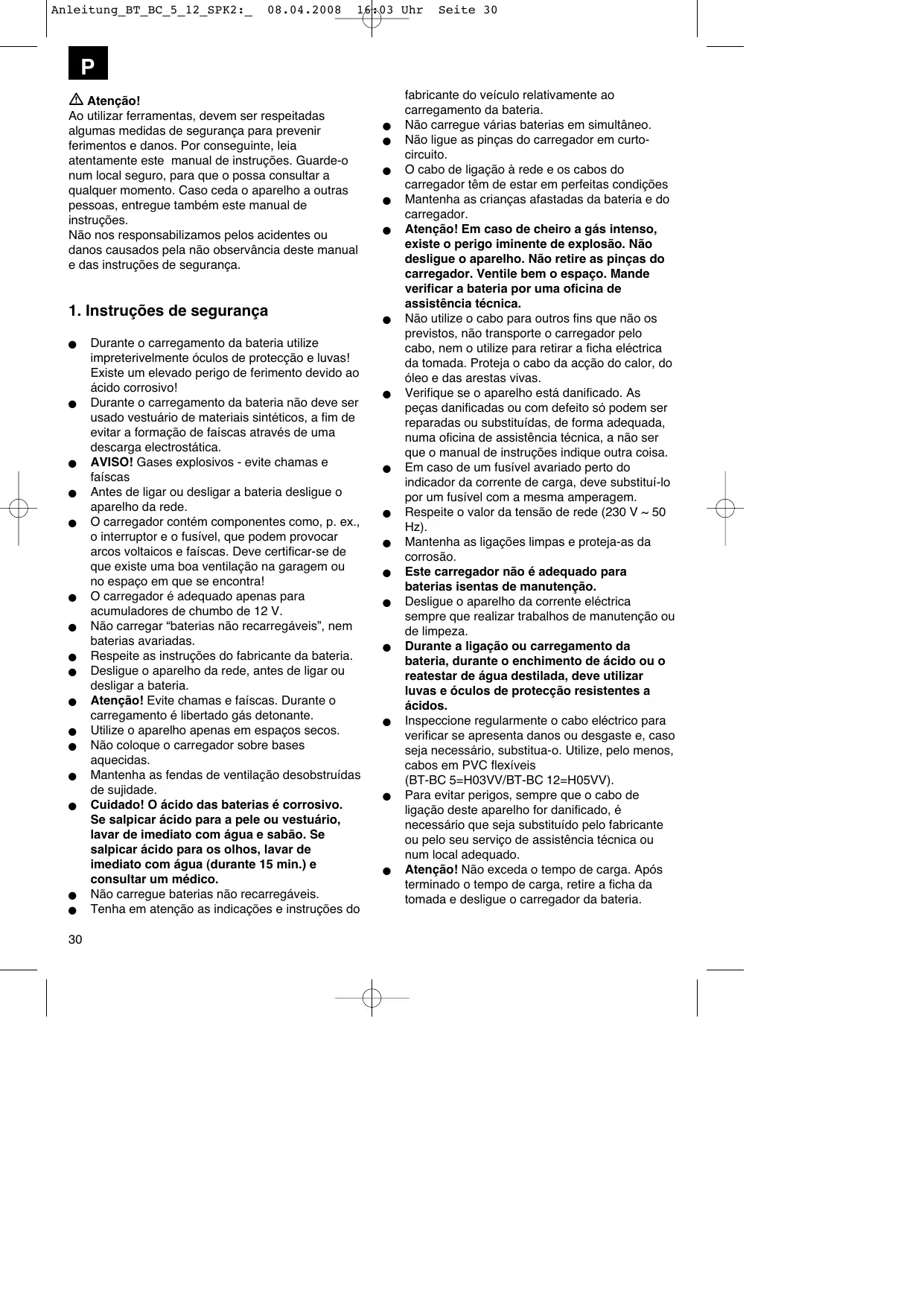

Ao utilizar ferramentas, devem ser respeitadas as medidas de segurança para prevenir ferimentos e danos. Por conseguinte, leia atentamente este manual de instruções. Guarde-o num local seguro, para que o possa consultar a qualquer momento. Caso ceda o aparelho a outras pessoas, entregue também este manual de instruções.

Não nos responsabilizamos pelos acidentes ou danos causados pela não observância deste manual e das instruções de segurança.

1. Instruções de segurança

• Durante o carregamento da bateria utilize impreterivelmente óculos de proteção e luvas! Existe um elevado perigo de ferimento devido ao ácido corrosivo!
• Durante o carregamento da bateria não deve ser usado vestuário de materiais sintéticos, a fim de evitar a formação de faíscas através de uma descarga electrostática. AVISO! Gases explosivos - evite chamas e faíscas
• Antes de ligar ou desligar a bateria, desligue o aparelho da rede.
• O carregador contém componentes como, p. ex., o interruptor e o fusível, que podem provocar arcos voltaicos e faíscas. Deve certificar-se de que existe uma boa ventilação na garagem ou no espaço em que se encontra!
• O carregador é adequado apenas para acumuladores de chumbo de 12 V.
• Não carregar "baterias não recarregáveis", nem baterias avariadas.
• Respeite as instruções do fabricante da bateria.
• Desligue o aparelho da rede, antes de ligar ou desligar a bateria.
• Atenção! Evite chamas e faíscas. Durante o carregamento é libertado gás detonante.
• Utilize o aparelho apenas em espaços secos.
• Não coloque o carregador sobre bases aquecidas.
• Mantenha as fendas de ventilação desobstruídas de sujidade.
• Cuidado! O ácido das baterias é corrosivo. Se salpicar ácido para a pele ou vestuário, lavar de imediato com água e sabão. Se salpicar ácido para os olhos, lavar de imediato com água (durante 15 min.) e consultar um médico.
• Não carregue baterias não recarregáveis.
• Tenha em atenção as indicações e instruções do

fabricante do veículo relativamente ao carregamento da bateria.

• Não carregue várias baterias em simultâneo.
• Não ligue as pinças do carregador em curto-circuito.
• O cabo de ligação à rede e os cabos do carregador têm de estar em perfeitas condições.
• Mantenha as crianças afastadas da bateria e do carregador.
• Atenção! Em caso de cheiro a gás intenso, existe o perigo iminente de explosão. Não desligue o aparelho. Não retire as pinças do carregador. Ventile bem o espaço. Mande verificar a bateria por uma boa assistência técnica.
• Não utilize o cabo para outros fins que não os previstos, não transporte o carregador pelo cabo, nem o utilize para retirar a ficha elétrica da tomada. Proteja o cabo da ação do calor, do óleo e das arestas vivas.
• Verifique se o aparelho está danificado. As peças danificadas ou com defeito só podem ser reparadas ou substituídas, de forma adequada, por uma oficina de assistência técnica, a não ser que o manual de instruções indique outra coisa.
• Em caso de um fusível avariado perto do indicador da corrente de energia, deve substituí-lo por um fusível com a mesma amperagem.
• Respeite o valor da tensão de rede (230 V ~ 50 Hz).
• Mantenha as ligações limpas e proteja-as da corrosão.
• Este carregador não é adequado para baterias isentas de manutenção.
• Desligue o aparelho da corrente elétrica sempre que realizar trabalhos de manutenção ou de limpeza.
• Durante a ligação ou carregamento da bateria, durante o enchimento de ácido ou o reabastecimento de água destilada, deve utilizar luvas e óculos de proteção resistentes a ácidos.
• Inspecione regularmente o cabo elétrico para verificar se apresenta danos ou desgaste e, caso seja necessário, substitua-o. Utilize, pelo menos, cabos em PVC flexíveis (BT-BC 5=H03VV/BT-BC 12=H05VV).
• Para evitar perigos, sempre que o cabo de ligação estiver danificado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou num local adequado.
• Atenção! Não exceda o tempo de carga. Após terminado o tempo de carga, retire a ficha da tomada e desligue o carregador da bateria.

Este aparelho não se destina a ser usado por pessoas (incluindo crianças) com limitações físicas, sensoriais ou psíquicas e experiência ou conhecimento insuficientes, a não ser quando acompanhadas de uma pessoa responsável pela sua segurança ou que instrua sobre como se deve utilizar o aparelho. As crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho.

AVISO!

Leia todas as instruções de segurança e avisos.

O incumprimento das instruções de segurança e avisos pode provocar choques elétricos, incêndios e/ou ferimentos graves.

Guarde todas as instruções de segurança e avisos para mais tarde consultar.

Eliminação

Baterias: leve a oficinas de automóveis, postos de recolha especializados ou ecopontos. Informe-se no município local.

2. Descrição do aparelho (figura 1)

1 Pega de transporte 2 Fusível plano (BT-BC 5 = 7,5 A) (BT-BC 12 = 20 A) 3 Indicador da corrente de carga 4 Cabo de carga vermelho (+) 5 Cabo de energia preto (-)

3. Utilização adequada

Este carregador é adequado para recarregar baterias de arranque, não isentas de manutenção, de 12 V (acumuladores de chumbo-ácido), realizadas normalmente em automóveis. O aparelho não é adequado para baterias tipo gel de chumbo.

A boa máquina só pode ser utilizada para os fins a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou ferimentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante.

Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumimos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em atividades equiparáveis.

4. Dados técnicos

BT-BC5

Tensão de rede:	230V / 50Hz
Corrente nominal de entrada:	0,35 A
Potência nominal absorvida:	66 W
Tensão nominal de saída	12 V d.c.
Corrente nominal de saída	3,5 A arith/5 A eff.
Capacidade da bateria	16-80 Ah

BT-BC 12

Tensão de rede:	230V / 50Hz
Corrente nominal de entrada:	0,77 A
Potência nominal absorvida:	143 W
Tensão nominal de saída	12 V d.c.
Corrente nominal de saída	3,5 A arith/5 A eff.
Capacidade da bateria	26-200 Ah

5. Operação

Segundo indicação da maior parte dos fabricantes de automóveis, deve desligar a bateria do sistema elétrico antes de a carregar. Chamamos a atenção para o facto de que os veículos com o equipamento padrão vêm equipados com inúmeros componentes eletrónicos (como p. ex. ABS, ASR, bomba de injeção, computador de bordo). Picos de tensão podem levar a eventuais avarias nos componentes eletrónicos. Por conseguinte, a bateria deve encontrar-se desligada do sistema elétrico durante o processo de carregamento. Tenha em atenção as indicações presentes nos manuais de instruções do automóvel, rádio, sistema de navegação, etc.

Para carregar a bateria proceda da seguinte forma:

Figura 2:

Desaperte ou retire as tampas da bateria (caso existam).

Figura 3:

Verifique o nível do ácido da bateria. Se necessário, ateste com água destilada (se possível).

Atenção! O ácido dos acumuladores é corrosivo. Se salpicar ácido, lave de imediato com água abundante e, em caso de emergência, consulte um médico.

Figura 4: Ligue primeiro o cabo de energia vermelho ao polo positivo da bateria.

Figura 5: Em seguida, ligue o cabo de carga preto à carroçaria, afastado da bateria e da tubagem da gasolina.

Figura 6: Após ter ligado a bateria ao carregador, pode ligar o carregador a uma tomada com 230 V ~ 50 Hz. Não é permitida a ligação a uma tomada com uma tensão de rede diferente. Atenção! Ao carregar a bateria pode formar-se gás detonante perigoso, por isso, evite a formação de faíscas e chamas desprotegidas durante o carregamento. Perigo de explosão!

Figura 7: Cálculo do tempo de carga:

O tempo de carga é determinado pelo nível de carga da bateria. No caso de uma bateria descarregada, o tempo de carga pode ser calculado aproximadamente através da seguinte fórmula:

Tempo de carga = capacidade da bateria em Ah / Amp. (corrente de carga aritm.)

Exemplo: 24 Ah / 2,5 A = 9,6 h máx.

No caso de uma bateria normalmente descarregada, a corrente inicial é elevada, aproximadamente ao nível da corrente nominal. Com o aumento do tempo de carga, diminui a corrente de carga.

Em baterias antigas em que a corrente de carga não diminui, existe uma anomalia como, por exemplo, células gastas ou danos provocados pelo desgaste.

Figura 8: O nível preciso de carga só pode ser determinado através da medição da densidade do ácido com um densímetro. Nota! Durante o carregamento são libertados gases

(formação de bolhas na superfície do líquido da bateria). Por conseguinte, certifique-se de que os espaços têm boa ventilação.

Valores da densidade do ácido (kg/l a 20 °C)

1,28 Bateria carregada; 1,21 Bateria com meia-carga; 1,16 Bateria descarregada

Figura 9: Retire a ficha da tomada.

Figura 10: Solte primeiro o cabo de carga preto da carroçaria.

Figura 11: Em seguida, solte o cabo de carga do polo positivo da bateria.

Figura 12: Volte a enroscar ou a pressionar as tampas da bateria (caso existam).

6. Proteção contra sobrecarga

Figura 13: O fusível plano montado protege o aparelho contra a inversão de polaridade e curto-circuito. Se o fusível avariar, tem de ser substituído por um fusível com a mesma amperagem. Em caso de substituição do fusível plano, tem de desligar primeiro a ficha de alimentação da tomada e retirar os terminais de carga da bateria. Em caso de uma sobrecarga térmica, um disjuntor de comutação automática interrompe o processo de carregamento. Após uma pausa de arrefecimento, este volta a ligar-se automaticamente.

7. Manutenção e conservação da bateria

• Assegure-se sempre de que a bateria se encontra bem montada.
• Tem de ser garantida uma boa ligação à rede de alimentação da instalação elétrica.
• Mantenha a bateria limpa e seca. Lubrifique ligeiramente os terminais de ligação com uma massa lubrificante que não contenha ácido e que seja resistente ao ácido (vaselina).
• Em caso de baterias não isentas de manutenção, verifique a cada 4 semanas o nível do ácido e, se necessário, reabasteça apenas com água destilada.

8. Limpeza, manutenção e encomenda de peças sobressalentes

Retire a ficha da corrente antes de qualquer trabalho de limpeza.

8.1 Limpeza

• Mantenha os dispositivos de segurança, ranhuras de ventilação e a carcaça o mais limpo possível. Esfregue o aparelho com um pano limpo ou sopre com ar comprimido a baixa pressão.
• Aconselhamos a limpar o aparelho diretamente após cada utilização.
• Limpe regularmente o aparelho com um pano húmido e um pouco de sabão. Não utilize detergentes ou solventes; estes podem corroer as peças de plástico do aparelho. Certifique-se de que não entra água para o interior do aparelho.
• O carregador deve ser armazenado num espaço seco. Limpe a corrosão dos terminais de carga.

8.2 Manutenção

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

8.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

• Tipo da máquina
• Nível de artigo da máquina
• Nível de identificação da máquina
• Nível da peça sobressalente necessária

Pode encontrar os preços e informações actuais em www.isc-gmbh.info

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embalagem para evitar danos de transporte. Esta embalagem é matéria-prima, PODENDO ser reutilizada ou reciclada.

O aparelho e os respectivos acessórios são feitos de materiais, como por ex. o metal e o plástico. Os componentes que não estiverem em condições devem ter tratamento de lixo especial. Informe-se junto das lojas da especialidade ou da sua Câmara Municipal!

10. Instruções relativas à eliminação de erros

Se o aparelho for operado correctamente, não deverão surgir avarias. Em caso de avarias, verifique as seguintes possibilidades antes de contactar o serviço de assistência técnica.

Avaria	Possível causa	Resolução
Proteção contra sobrecarga dispara	- Pinças do carregaror mal ligadas	- Ligar a pinça do carregaror vermelha ao pôlo positivo e a pinça do carregaror preta à carroçaria
	- As pinças do carregaror está em contacto uma com a另一边	- Eliminar contacto
	- Bateria danificada	- Mandar verifacir a bateria por um专业技术e, se necessário, substitui-la
O indicator darente de cargo não funciona	- Mau contacto das pinças do carregaror com os pôlos da bateria	- Limpar contactos e pinças do carregaror
	- Bateria danificada	- Mandar verifacir a bateria por um专业技术e, se necessário, substitui-la
	- Indicador darente de cargo avariado	- Verificar o Functionamento do aparecido com outras bateria

Só para países da UE

Não deite as ferramentas elétricas no lixo doméstico.

Segundo a Diretiva Europeia 2002/96/CE relativa aos resíduos de equipamentos elétricos e eletrónicos e a respetiva transposição para o direito interno, as ferramentas elétricas usadas devem ser recolhidas separadamente e colocadas nos ecopontos para efeitos de reciclagem.

Alternativa à devolução para reciclagem:

O proprietário do aparelho elétrico, no caso de não optar pela devolução, é obrigado a reciclar adequadamente o aparelho elétrico. Para tal, o aparelho usado também pode ser entregue a uma instalação de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respetiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes eletrónicos, que acompanham os aparelhos usados.

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da ISC GmbH.

F BOLETIM DE GARANTIA

Os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso serviço de assistência técnica na morada indicada no presente certificado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica abaixo indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia regem as prestações de garantia complementar e não afetam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.
2. A garantia cobre exclusivamente os defeitos de material ou de fabrico e limita-se à reparação de tais defeitos ou à substituição do aparelho. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ser utilizado em empresas do comércio, do artesanato ou da indústria ou em atividades equiparáveis. A nossa garantia exclui, além disso, quaisquer indemnizações por danos de transporte, danos resultantes da não observância das instruções de montagem ou de uma instalação incorreta, da não observância das instruções de funcionamento (por exemplo, ligação a uma tensão de rede ou a um tipo de corrente errado), de uma utilização abusiva ou indevida (como, por exemplo, sobrecarga do aparelho ou utilização de ferramentas ou acessórios não autorizados), da não observância das regras de manutenção e segurança, da penetração de corpos estranhos no aparelho (por exemplo, areia, pedras ou pó), do uso da força ou de impactos externos (como, por exemplo, danos causados pela queda do aparelho), bem como do desgaste normal resultante da utilização do aparelho.

O direito de garantia extingue-se no caso de já ter havido uma tentativa de reparação do aparelho.

1. O período de garantia é de 2 anos a contar da data de compra do aparelho. Os direitos de garantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ser detectado o defeito. Isto exclui a reclamação de direitos de garantia antes do termo do período de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem o início de um novo período de garantia para o aparelho ou para eventuais peças de substituição montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.
2. Para activar a garantia, deverá enviar o aparelho defeituoso à cobrança para a morada abaixo indicada, juntamente com o talão de compra ou qualquer outro documento comprovativo da data de compra. Por isso, é importante que guarde o talão de compra e que descreva o mais detalhadamente possível o motivo da reclamação. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado.

Naturalmente, também teremos todo o gosto em efectuar reparações que não estejam, ou que deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica.
