BEDIENUNGSANLEITUNG BT-BC 12 EINHELL

Art.-Nr.: 10.561.00 L.-Nr.: 01037 BT-BC 5 Art.-Nr.: 10.567.00 L.-Nr.: 01037 BT-BC 1 2

Anleitung_BT_BC_5 12 SPK2:_ 08.04.2008 ee Uhr Seite 2

Anleitung BT_BC_5_12 SPK2:_

Anleitung_BT BC_5_12 SPK2:_ 08.04.2008 16:03 Uhr Seite 4

Anleitung BT_BC_5_12 SPK2:_ À Achtung! Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindem. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben solten, händigen Sie diese Bedienungsanieitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheiïtshinweise

© Beim Aufladen der Batterie unbedingt eine Schutzbrille und Handschuhe tragen! Es besteht durch die ätzende Säure erhôhte Verletzungsgefahr! © Beim Aufladen der Batterie darf keine Kleidung aus synthetischen Stoffen getragen werden, um Funkenbildung durch elektrostatische Entladung zu vermeiden. e_ WARNUNGI Explosive Gase - Flammen und Funken sind zu vermeiden © Vor dem AnschlieBen und Abklemmen der Batterie ist das Gerät vom Netz zu trennen. © Das Ladegerät beinhaltet Bauteil Schalter und Sicherung, die mè Lichtbogen und Funken erzeugen. Unbedingt auf gute Belüftung in der Garage oder Raum achten! © Das Ladegerät ist nur für 12V Bleiakkus geeignet. © Keine “nicht-wieder-aufladbaren Batterien” oder defekte Batterien laden. © Beachten Sie die Hinweise des Batterieherstellers. © Trennen Sie das Gerät vom Netz, bevor Sie die Batterie an- bzw. abklemmen. © _Achtung! Flammen und Funken vermeiden. Beim Laden wird explosives Knallgas frei. © Gerät nurin trockenen Räumen benutzen. e Das Ladegerät nicht auf geheizten Untergrund stellen. © Halten Sie die Lüftungsschiitze frei von Verunreinigungen. © Vorsicht! Batteriesäure ist ätzend. Spritzer auf Haut und Kleidung sofort mit Seifenlauge abwaschen. Säurespritze: Auge sofort mit Wasser spülen (15 min.) und Arzt aufsuchen. © Laden Sie keine nicht ladefähigen Batterien. e_ Angaben und Hinweise des Fahrzeugherstellers zum Batterieladen beachten.

Uhr Seite 5 | Laden Sie nicht mehrere Batterien gleichzeitig SchlieBen Sie die Ladezangen nicht kurz. Das Netzanschlusskabel und die Ladeleitungen müssen in einwandfreien Zustand sein Halten Sie die Kinder von der Batterie und dem Ladegerät fern. Achtungl Bei stechenden Gasgeruch besteht akute Explosionsgefahr. Gerät nicht abschalten. Ladezangen nicht entfernen. Raum sofort gut belüften. Batterie von einem Kundendienst überprüfen lassen. Zweckentfremden Sie nicht das Kabel Tragen Sie das Ladegerät nicht am Kabel, und benützen Sie es nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Ôl und scharfen Kanten. Kontrollieren Sie Ihr Gerät auf Beschädigungen. Defekte oder beschädigte Teile dürfen nur sachgemäB durch eine Kundendienstwerkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist. Bei einem Defekt der Sicherung neben der Ladestromanzeige ist diese durch eine Sicherung mit gleichem Amperewert zu ersetzen. Netzspannungswert (230V - 50Hz) einhalten. Halten Sie die Anschlüsse sauber und schützen Sie sie vor Korrosion. À Dieses Ladegerät ist nicht für wartungsfreie Batterien geeignet. Bei jeglichen Reinigungs- und Wartungsarbeiten ist das Gerät vom Netz zu trennen. Bei Anschluss und Aufladen der Batterie, bei Auffüllen von Säure bzw. Nachfüllen von destillierten Wasser sind säurefeste Schutzhandschuhe und Schutzbrille zu tragen. Die Netzleitung muss regelmäBig auf Schäden oder Abnutzung überprüft und gegebenfalls ausgewechselt werden. Verwenden Sie bitte mind. PVC Schlauchleitungen (BT-BC 5-HOSWV/BT-BC 12=HO5WV). Wenn die AnschluBleitung dieses Gerätes beschädigt wird, muB sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualitizierte Stelle ersetzt werden, um Gefährdungen zu vermeiden. Achtungl Ladezeit nicht überschreiten. Nach dem Ladezeitende den Netzstecker aus der Steckdose ziehen und das Ladegerät von der Batterie trennen, Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschlieBlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung

Anleitung_BT_BC_5 12 SPK2:_ 08.04.2008 und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für inre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. À WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen kônnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Entsorgung Batterien: Nur über KFZ-Werkstätten, spezielle Annahmestellen oder Sondermüll-Sammelstellen. Erkundigen Sie sich in der êrtlichen Gemeinde.

2. Gerätebeschreibung (Bild 1)

1 Tragegriff 2 Flachsicherung (BT-BC 5 = 7,5 A) (BT-BC 12 = 20 À) Ladestromanzeige Ladekabel rot (+) Ladekabel schwarz (-) CES

3. BestimmungsgemäBe Verwendung

Das Ladegerät ist zum Laden von nicht wartungsreien 12V Starterbatterien (Bleisäureakkus) die bei Kraftfahrzeugen eingesetzt werden bestimmt. Das Gerät ist nicht für Bleigel Batterien geeignet. Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäB. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäB nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

BT-BC5 Netzspannung: 230V - 50Hz Nenn - Eingangsstrom 0,35 À Nenn - Auînahmeleistung: 66 W Nenn-Ausgangsspannung: 12Vdic. Nennausgangsstrom: 3,5 À arith/5 À ef. Batteriekapazität: 16-80 Ah BT-BC 12 Netzspannung: 230V - 50Hz Nenn - Eingangsstrom 077 A Nenn - Aufnahmeleistung: 143W Nenn-Ausgangsspannung: 12Vdc. Nennausgangsstrom: 8 À arith/12 À eff. Batteriekapazität: 26-200 Ah 5.Bedienung Nach Angabe der meisten KFZ-Hersteller ist die Batterie vor dem Laden vom Bordnetz zu trennen. Wir weisen darauf hin, dass die Fahrzeuge in der Standardausstattung bereits mit zahireichen Elektronikbausteinen (wie z. B. ABS, ASR, Einspritzpumpe, Bordcomputer) ausgerüstet sind. Auftretende Spannungsspitzen kônnen zu evil. Defekten in den Elektronikbausteinen führen. Daher solite die Batterie beim Laden vom Bordnetz getrennt werden. Beachten Sie bitte die Hinweise in den Bedienungsanleitungen für Auto, Radio, Navigationssystem usw. Zum Laden der Batterie gehen Sie wie folgt vor: Bild 2: Lôsen oder entnehmen Sie die Batteriestopfen (falls vorhanden) von der Batterie. Bild 3: Überprüfen Sie den Säurestand Ihrer Batterie. Falls notwendig füllen Sie destilliertes Wasser ein (falls môgjlich). Achtung! Batteriesäure ist ätzend. Säurespritzer sofort mit viel Wasser gründlich abspülen, notfalls einen Arzt aufsuchen.

Anleitung_BT_BC_5 12 SPK2:_ 08.04.2008 Bild 4: SchlieBen Sie zuerst das rote Ladekabel an den Pluspol der Batterie an. Bild 5: AnschlieBend wird das schwarze Ladekabel entfernt von Batterie und Benzinleitung an der Karrosserie angeschlossen. Bild 6: Nachdem die Batterie an das Ladegerät angeschlossen ist, kännen Sie das Ladegerät an eine Steckdose mit 230V-50Hz anschlieBen. Ein Anschluss an eine Steckdose mit einer anderen Netzspannung ist nicht zulässig. Achtung! Durch das Laden kann gefährliches Knallgas entstehen, daher während des Ladens Funkenbildung und offenes Feuer vermeiden. Explosionsgefahr! Bild 7: Berechnung der Ladezeit: Die Ladezeit wird vom Ladezustand der Batterie bestimmt. Bei einer leeren Batterie kann die ungetähre Ladezeit mit folgender Formel berechnet werden: Batteriekapazität in Ah Ladezeith = —— Amp. (Ladestrom arithm.) 24 Ah Beispiel = = 9,6 h max. 2,5 À Bei normal entladener Batterie flieBt ein hoher Anfangsstrom ungefähr in Hôhe des Nennstromes. Mit zunehmender Ladezeit sinkt der Ladestrom ab. Bei alten Batterien, bei denen der Ladestrom nicht zurückgeht, liegt ein Defekt vor, wie Zellenschluss oder Altersschaden. Bild 8: Der genaue Ladezustand kann nur durch Messen der Säuredichte mit einem Säureheber ermittelt werden. Hinweis! Beim Ladevorgang werden Gase frei {Bläschenbildung an der Oberiläche der Batterieflüssigkeit). Achten Sie daher auf gute Belüftung in den Räumen. Werte der Säuredichte (kg/l bei 20°C) 1,28 Batterie geladen 1,21 Batterie halb geladen 116 Batterie entladen

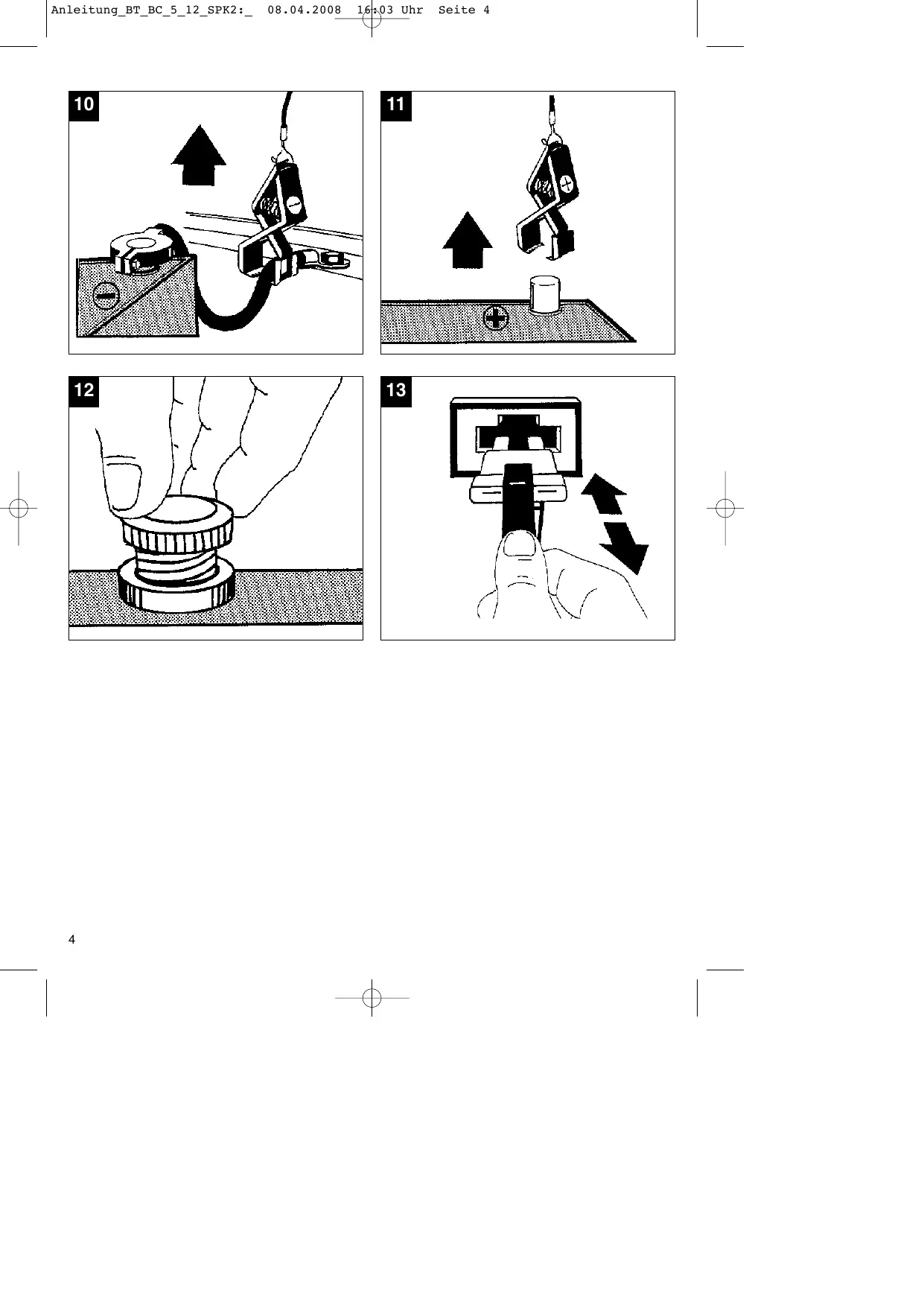

16603 Uhr Seite 7 Bild 9: Ziehen Sie den Netzstecker aus der Steckdose. Bild 10: Lôsen Sie zuerst das schwarze Ladekabel von der Karrosserie. Bild 11: AnschlieBend lôsen Sie das rote Ladekabel vom Pluspol der Batterie. Bild 12: Batteriestopfen wieder aufschrauben oder aufdrücken (falls vorhanden).

Bild 13: Die eingebaute Flachsicherung schützt das Gerät vor Falschpolung und Kurzschluss. Bei einem Defekt der Sicherung muss diese ausgewechselt und durch eine Sicherung mit gleichen Amperewert ersetzt werden. Beim Auswechseln der Flachsicherung muss zuerst der Netzstecker aus der Steckdose gezogen und die Ladeklemmen von der Batterie abgenommen werden. Bei thermischer Überlastung unterbricht ein selbsttätig schaltender Schutzschalter die Aufladung. Nach einer Abkühlpause schaltet dieser wieder selbsttätig ein.

7. Wartung und Pflege der Batterie

© _Achten Sie darauf, daB Ihre Batterie immer fest eingebaut ist. © Eine einwandfreie Verbindung an das Leitungsnetz der elektrischen Anlage muss gewährleistet sein. e Batterie sauber und trocken halten. Anschlussklemmen mit einem säurefreien und säurebeständigen Fett (Vaseline) leicht einfetten. Bei nicht wartungsfreien Batterien ca. alle 4 Wochen Hôhe des Säurestandes prüfen und bei Bedarf nur destiliertes Wasser nachfüllen.

Anleitung_BT BC_5_12 SPK2:_ 08.04.2008 16:03 Uhr Seite 8

8. Reinigung, Wartung und

Ersatzteilbestellung Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

© Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie môdglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. © Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. © Reinigen Sie das Gerät regelmäBig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lôsungsmittel; diese kônnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. © Das Ladegerät soll zur Aufbewahrung in einem trockenem Raum abgestellt werden. Die Lade- klemmen sind von Korrosion zu reinigen.

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung solten folgende Angaben gemacht werden; © Typdes Gerätes © Artikelnummer des Gerätes © _ldent-Nummer des Gerätes © Ersatzteinummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

9. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindem. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehôr bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach!

Anleitung BT_BC_5_12 SPK2:_

10. Hinweise zur Fehlerbeseitigung

16F03 Uhr Seite 9 Wird das Gerät richtig betrieben, dürften keine Stérungen auftreten. Bei Stôrungen prüfen Sie die folgenden Môglichkeiten, bevor Sie den Kundendienst verständigen. Stôrung môgliche Ursache Abhilfe Überlastungsschutz Iôst aus —_ Ladezangen falsch angeschlossen -_ Kontakt der Ladezangen zueinander - Batterie ist schadhaft rote Ladezange an PIuspol, schwarze Ladezange an Karosserie anschlieBen Kontakt beseitigen Batterie von Fachmann prüfen lassen und ggf. austauschen Ladestromanzeige funktioniert nicht = Kontakt der Ladezangen zu den Batteriepolen schlecht - Batterie ist schadhaft - Fehlerhafte Ladestromanzeige Kontakte und Ladezangen äubern Batterie von Fachmann prüfen lassen und ggf. austauschen Gerätefunktion mit einer anderen Batterie prüfen

Anleitung BT_BC_5_12 SPK2:_

Anleitung BT_BC_5_12 SPK2:_

Anleitung BT_BC_5_12 SPK2:_

Anleitung BT_BC_5_12 SPK2:_

Anleitung_BT BC_5_12 SPK2:_ 08.04.2008 16:03 Uhr Seite

Anleitung BT_BC_5_12 SPK2:_

Anleitung BT_BC_5_12 SPK2:_

4. Technische gegevens

Anleitung_BT_BC_5_12 SPK2:_ 08.04.2008 16k03 Uhr Seite 23

Anleitung BT_BC_5_12 SPK2:_

Anleitung_BT_BC_5_12 SPK2:_ 08.04.2008 16k03 Uhr Seite 28

Anleitung BT_BC_5_12 SPK2:_

Anleitung_BT BC_5_12 SPK2:_ 08.04.2008 16k03 Uhr Seite 33

Anleitung BT_BC_5_12 SPK2:_

Anleitung BT_BC_5_12 SPK2:_

Product-Management Archivierung: 1023110-35-4155050-07 Landau/lsar, den 10.03.2008 Wéichdgigariner Genera-Manager Art.-Nr.: 10.561.00 L-Nr: 01037 Subject to change without notice

Anleitung BT_BC_5_12 SPK2:_

Anleitung_BT BC_5_12 SPK2:_ 08.04.2008 16k03 Uhr Seite 37

Anleitung_BT BC_5_12 SPK2:_ 08.04.2008 16:03 Uhr Seite 38

Anleitung_BT _BC_5_12 SPK2:_ 08.04.2008 16k03 Uhr Seite 40

Anleitung_BT BC_5_12 SPK2:_ 08.04.2008 16k03 Uhr Seite 41

Anleitung BT_BC_5 12 SPK2:_ (08.04.2008 16] F3 Uhr Seite 43

Anleitung BT_BC_5 12 SPK2:_ (08.04.2008 16] F3 Uhr Seite 44

Anleitung BT_BC_5 12 SPK2:_ (08.04.2008 16] F3 Uhr Seite 46

Anleitung BT_BC_5 12 SPK2:_ (08.04.2008 16] F3 Uhr Seite 47

© GARANTIEURKUNDE Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Solite dieses Gerät dennoch einmal nicht ein- wandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf die- ser Garantiekarte angegebenen Adresse zu wenden. Gern stehen wir Inen auch telefonisch über die unten angegebene Servicerunummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt Folgen- des:

1. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen. Ihre gesetzlichen Gewährieistungsan-

sprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschlieBlich auf Mängel, die auf Material- oder Herstellungsfehler zu-

rückzuführen sind und ist auf die Behebung dieser Mängel bzw. den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäB nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten einge- setzt wird. Von unserer Garantie sind femer Ersatzleistungen für Transportschäden, Schäden durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanlei- tung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart), missbräuchliche oder un- sachgemäBe Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehôr), Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen, Ein- dringen von Fremdkërpem in das Gerät (wie z.B. Sand, Steine oder Staub), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) sowie durch verwendungsgemäBen, üblichen VerschleiB ausgeschlossen. Der Garantieanspruch erlischt, wenn an dem Gerät bereits Eingriffe vorgenommen wurden.

8. Die Garantiezeit beträgt 2 Jahre und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor

Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

4. Für die Geltendmachung Ihres Garantieanspruches übersenden Sie bitte das defekte Gerät portofrei an die

unten angegebene Adresse. Fügen Sie den Verkaufsbeleg im Original oder einen sonstigen datierten Kaut- nachweis bei. Bitte bewahren Sie deshalb den Kassenbon als Nachweis gut auf! Beschreiben Sie uns bitte den Reklamationsgrund môglichst genau. st der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repariertes oder neues Gerät zurück. Selbstverständlich beheben wir gegen Erstattung der Kosten auch geme Defekte am Geräi, die vom Garantie- umfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. iSC GmbH + EschenstraBe 6 + 94405 Landau/isar (Deutschland) Telefon: +49 [0] 180 5 120 509 + Telefax +49 [0] 180 5 835 830 (Anrufkosten: 0,14 Euro/Minute, Festnetz der T-Com) E-Mail info@isc-gmbh.info * Internet: www.isc-gmbh.info

EH 04/2008 © Service Hotline kontaktieren oder bei iSC-Webadresse anmelden - es wird Ihnen eine Retourennummer zugetellt | @ Ihre Anschrift eintragen 1 @ Fehlerbeschreibung und Art-Nr. und L-Nr. angeben 1 © Garantiefall JA/NEIN ankreuzen sowie Kaufbeleg-Nr. und Datum angeben und eine Kopie des Kaufbeleges beilegen

9 Service Hotline: 01805 120 509 : www.isc-gmbh.info (0,14 € / min. Festnetz T-Com) - Mo-Fr. 8:00-20:00 Uhr IName: Retouren-Nr. iSC: StraBe / Nr: Telefon:

5 (Welcher Fehler ist aufgetreten (genaue Angabe): Art-Nr: a e É US

k Sehr geehrte Kundin, sehr geehrter Kunde, a, bitte beschreiben Sie uns die von lhnen festgestellte Fehlfunktion Ihres Gerätes als Grund lhrer Beanstandung mëglichst genau. Dadurch kônnen wir s ür Sie Ihre Reklamation schneller bearbeiten und Ihnen schneller helfen. Eine zu ungenaue Beschreibung mit Begriffen wie ,Gerät funktioniert nicht: A oder ,Gerät defekt“ verzôgert hingegen die Bearbeitung erheblich. ai o k Garantie: JA [] NEIN [] | Kaufbeleg-Nr. / Datum:
