MANUALE UTENTE BT-BC 12 EINHELL

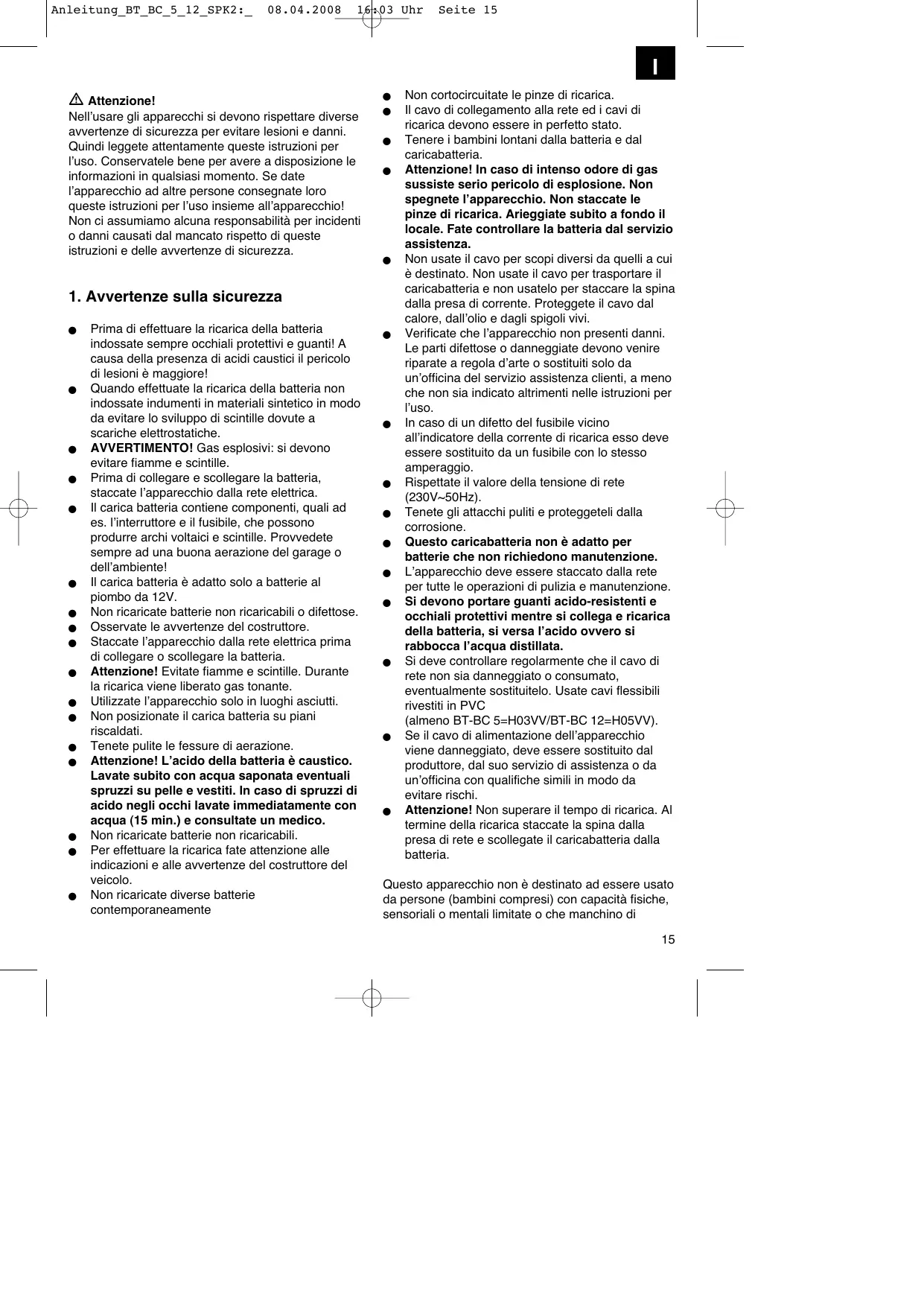

À Attenzionel Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso. Conservatele bene per avere a disposizione le informazioni in qualsiasi momento. Se date l'apparecchio ad altre persone consegnate loro queste istruzioni per l'uso insieme all'apparecchio! Non ci assumiamo alcuna responsabilità per incidenti 0 danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

© Prima di effettuare la ricarica della batteria indossate sempre occhiali protettivi e guanti! A causa della presenza di acidi caustici il pericolo di lesioni à maggiore! © Quando effettuate la ricarica della batteria non indossate indumenti in materiali sintetico in modo da evitare lo sviluppo di scintille dovute a scariche elettrostatiche. e_ AVVERTIMENTO! Gas esplosivi: si devono evitare fiamme e scintlle. © Prima di collegare e scollegare la batteria, staccate l'apparecchio dalla rete elettrica. © _l!carica batteria contiene componenti, quali ad es. l'interruttore e il fusible, che possono produrre archi voltaici e scintlle. Provvedete sempre ad una buona aerazione del garage o dell'ambiente! el! carica batteria à adatto solo a batterie al piombo da 12V. Non ricaricate batterie non ricaricabil o difettose. Osservate le avvertenze del costruttore. Staccate l'apparecchio dalla rete elettrica prima di collegare o scollegare la batteria. e _Attenzionel Evitate fiamme e scintille. Durante la ricarica viene liberato gas tonante. e_Utilizzate l'apparecchio solo in luoghi asciutti. © Non posizionate il carica batteria su piani riscaldati © Tenete pulite le fessure di aerazione. e _Attenzionel L'acido della batteria à caustico. Lavate subito con acqua saponata eventuali spruzzi su pelle e vestiti. In caso di spruzzi di acido negli occhi lavate immediatamente con acqua (15 min.) e consultate un medico. © Nonricaricate batterie non ricaricabili. © Per effettuare la ricarica fate attenzione alle indicazioni e alle avvertenze del costruttore del veicolo. © Nonricaricate diverse batterie contemporaneamente 16 503 Uhr

Seite 15 © Non cortocircuitate le pinze di ricarica. el! cavo di collegamento alla rete ed i cavi di ricarica devono essere in perfetto stato. © Tenere i bambini lontani dalla batteria e dal caricabatteria. e _Attenzionel In caso di intenso odore di gas sussiste serio pericolo di esplosione. Non spegnete l’apparecchio. Non staccate le pinze di ricarica. Arieggiate subito a fondo il locale. Fate controllare la batteria dal servizio assistenza. © Non usate il cavo per scopi diversi da quel a cui è destinato. Non usate il cavo per trasportare il caricabatteria e non usatelo per staccare la spina dalla presa di corrente. Proteggete il cavo dal calore, dall'olio e dagli spigoli vivi. © Verificate che l'apparecchio non presenti danni. Le parti difettose o danneggiate devono venire riparate a regola d'arte o sostituiti solo da un'officina del servizio assistenza clienti, a meno che non sia indicato altrimenti nelle istruzioni per l'uso. ein caso di un difetto del fusibile vicino allindicatore della corrente di ricarica esso deve essere sostituito da un fusibile con lo stesso amperaggio. © Rispettate il valore della tensione di rete (230V--50H2) © Tenete gli attacchi puliti e proteggeteli dalla corrosione. © Questo caricabatteria non è adatto per batterie che non richiedono manutenzione. © L'apparecchio deve essere staccato dalla rete per tutte le operazioni di pulizia e manutenzione. © Si devono portare guanti acido-resistenti e occhiali protettivi mentre si collega e ricarica della batteria, si versa l’acido owvero si rabbocca l’acqua distillata. © Si deve controllare regolarmente che il cavo di rete non sia danneggiato o consumato, eventualmente sostituitelo. Usate cavi flessibili rivestiti in PVC (&imeno BT-BC 5=HO3WV/BT-BC 12=HO05WV). e Se il cavo di alimentazione dell'apparecchio viene danneggiato, deve essere sostituito dal produttore, dal suo servizio di assistenza o da un'officina con qualifiche simili in modo da evitare rischi e _Attenzionel Non superare il tempo di ricarica. Al termine della ricarica staccate la spina dalla presa di rete e scollegate il caricabatteria dalla batteria. Questo apparecchio non à destinato ad essere usato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali limitate o che manchino di

Anleitung_BT_BC_5 12 SPK2:_ 08.04.2008 esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsable per la loro sicurezza o abbiano ricevuto da essa istruzioni su come usare l'apparecchio. | bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio. À AVVERTIMENTO! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future. Smaltimento Batterie: solo presso officine auto, ecocentri o centri di raccolta di rifiuti special. Informatevi presso gli uffici comunali del posto.

2. Descrizione dell’apparecchio (Fig. 1)

1 Maniglia 2 Fusibile piatto (BT-BC 5 = 7,5 À) (BT-BC 12 = 20 À) 3 _ Indicatore di corrente di ricarica 4 Cavo diricarica rosso (+) 5 Cavo di ricarica nero (-)

ZZO proprio Il caricabatteria à destinato alla ricarica di batterie di awiamento (accumulatori piombo-acido) da 12V impiegate in veicoli a motore. L'apparecchio non à adatto per batterie al piombo gel. L'apparecchio deve venire usato solamente per lo scopo a cui à destinato. Ogni altro tipo di uso che esuli da quello previsto non à un uso conforme. L'utilizzatorel'operatore, e non il costruttore, à responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale 0 industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industrial, o in attività equivalenti. 16603 Uhr Seite 16

4. Caratteristiche tecniche

BT-BC5 Tensione di rete: 230V - 50 Hz Corrente in entrata nominale: 0,35 À Potenza assorbita nominale: 66 W Tensione in uscita nominale: 12V dec. Corrente in uscita nominale: 8,5 A arith/5 A eff. Capacità della batteria 16-80 Ah BT-BC 12 Tensione di rete: 230V - 50 Hz Corrente in entrata nominale: 0,77A Potenza assorbita nominale: 143W Tensione in uscita nominale: 12V dec. Corrente in uscita nominale: 8 A arith/12 A eff. Capacità della batteria 26-200 Ah

Secondo le indicazione della maggior parte di costruttori di autovetture la batteria deve essere staccata dalla rete di bordo prima di essere ricaricata. Facciamo presente che i veicoli dispongono già nell'equipaggiamento standard di numerosi component elettronici (come per es. ABS, ASR, pompa di iniezione, computer di bordo). Il verificarsi di picchi di tensione pud causare eventuali difetti nei componenti Per questo motivo la batteria deve essere staccata dalla rete di bordo. Tenete comunque presenti le indicazioni nelle istruzioni per l’uso dell’auto, della radio, del sistema di navigazione ecc. Per ricaricare la batteria procedete nel modo seguente Figura 2 Svitate o togliete i tappi dalla batteria (se presenti). Figura 3 Controllate il livello di acido della batteria. Se necessario aggiungete acqua distillata (se possibile) Attenzionel L'acido della batteria à caustico. Lavate subito con abbondante acqua eventuali spruzzi di acido, se necessario consultate un medico.

Anleitung_BT_BC_5 12 SPK2:_ 08.04.2008 Figura 4 Collegate prima il cavo rosso al polo positivo della batteria. Figura 5 Poi il cavo nero viene collegato alla carrozzeria, lontano da batteria e tubazione della benzina. Figura 6 Dopo che la batteria à stata collegata al caricabatteria, potete collegare questo ad una presa da 230V--50Hz. Non à consentito il collegamento ad una presa con una diversa tensione di rete. Attenzione! Con l'operazione di ricarica si pud sviluppare del pericoloso gas tonante, evitare perciè fiamme e scintille durante la ricarica. Pericolo di esplosionel Figura 7 Calcolo del tempo Il tempo di ricarica viene determinato dallo stato di carica della batteria. In caso di batteria scarica il tempo approssimativo di ricarica pud essere calcolato con la seguente formula: capacità della batteria in Ah TEMPO di CAC = Amp. (corrente di ricarica aritr.) Esempio = In caso di batteria scarica in modo normale scorre un'elevata corrente iniziale, circa pari alla corrente nominale. Con il passare del tempo di ricarica diminuisce la corrente di ricarica. In caso di batterie vecchie, nelle quali la corrente di ricarica non diminuisce, à presente un difetto, come per es. il cortocircuito della cella o danni dovuti all'età. Figura 8 Lo stato esatto di carica pu essere accertato solo misurando la densità dell'acido con un igrometro. Avvertenzal Durante la ricarica si sviluppano gas (formazione di bollicine sulla superficie del liquido della batteria). Fate perci attenzione ad una buona ventilazione dei locali Valori della densità dell'acido (kg/I a 20°C) 1,28 Batteria carica 1,21 Batteria semi-scarica 1,16 Batteria scarica 16603 Uhr Seite 17

Figura 9 Staccate la spina dalla presa. Figura 10 Staccate prima il cavo nero di ricarica dalla carrozzeria. Figura 11 Poi staccate il cavo rosso di ricarica dal polo positivo della batteria. Figura 12 Riawvitate o rimettete i tappi della batteria (se present).

6. Protezione da sovraccarico

Figura 13 Il fusibile piatto incorporato protegge l'apparecchio da uno scambio di polarità e cortocircuito. In caso di fusibile difettoso questo deve essere sostituito con un dispositivo dallo stesso amperaggio. Nel sostituire il fusibile piatto si deve prima staccare la spina dalla presa di corrente e le pinze devono essere staccate dai morsetti della batteria. In caso di sovraccarico termico la ricarica viene interrotta da un interruttore di protezione automatico. Dopo una pausa di raffreddamento questo si riattiva automaticamente.

7. Manutenzione e cura della batteria

© Fate attenzione che la batteria sia sempre ben fissata. © Deve essere garantito il collegamento corretto alla rete dell'impianto elettrico. © Tenete la batteria pulita ed asciutta. Ingrassate leggermente i morsetti di collegamento con un grasso neutro e resistente agli acidi (vaselina). © Nel caso di batterie che richiedono manutenzione controllate ca. ogni 4 settimane il livello dell'acido e se necessario aggiungere solo acqua distillata.

8. Pulizia, manutenzione e

ordinazione dei pezzi di icambio Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

© Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pression bassa. © Consigliamo di pulire l'apparecchio subito dopo averlo usato. © Pulite l'apparecchio regolarmente con un panno asciutto ed un po” di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. el! caricabatteria deve essere conservato in un ambiente asciutto. Le pinze di ricarica devono essere pulite togliendo le tracce di corrosione.

Al'inteo dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue © modello dell'apparecchio © _ numero dell'articolo dell'apparecchio © numero d'ident. dell'apparecchio © numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e puè perciè essere utilizzato di nuovo o riciclato. L'apparecchio e i suoi accessori sono fat di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!

10. Avvertenze per l’eliminazione di anomalie

16F03 Uhr Seite 19 Se l'apparecchio viene fatto funzionare correttamente non si dovrebbero verificare anomalie. In caso di anomalie verificate le seguenti possibilitf prima di rivolgervi al servizio assistenza Anomalia Possibile causa Rimedio Intervento di protezione da sovraccarico Pinze di ricarica collegate in modo errato Contatto delle pinze di ricarica tra loro Batteria difettosa Collegate la pinza rossa al polo positivo, quella nera alla carrozzeria Eliminate il contatto Fate controllare la batteria da un tecnico ed eventualmente sostituitela L'indicatore della corrente di ricarica non funziona Contatto impreciso delle pinze di ricarica con i poli della batteria Batteria difettosa Indicatore della corrente di ricarica difettoso Pulite i contatti e le pinze di ricarica Fate controllare la batteria da un tecnico ed eventualmente sostituitela Controllate il funzionamento dell'apparecchio con un'altra batteria

Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritt di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i

vostri dirtti al ricorso di garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.

2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di

produzione ed 8 limitata all'eliminazione di queste anomalie o alla sostituzione dell'apparecchio. Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Un contratto di garanzia non viene concluso quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla nostra garanzia sono escluse inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o ilecito (come per es. sovraccarico dell'apparecchio o utilizzo di utensili o accessori non consentit), dalla mancata osservanza delle norme di sicurezza e di manutenzione, dalla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere), dall'impiego della forza o dallinflusso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impiego. I diritt di garanzia decadono quando sono già effettuati interventi sull'apparecchio.

8. ll periodo di garanzia è 2 anni e inizia alla data d'acquisto dell'apparecchio. | diritti di garanzia devono

essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. Ë esclusa la rivendicazione di diriti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo vale anche nel caso si ricorra ad un servizio sul posto.

4. Per la rivendicazione dei vost diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo

sotto indicato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perciè lo scontrino di cassa come proval Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta. Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. À tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.
