BT-BC 12 - Cargador de batería EINHELL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cargador de batería
Marca	EINHELL
Modelo	BT-BC 12
Tensión de red	230 V ~ 50 Hz
Corriente nominal de entrada	0,77 A
Potencia nominal absorbida	143 W
Tensión de salida nominal	12 V DC
Corriente de salida nominal	8 A aritmético / 12 A eficaz
Capacidad de batería compatible	26 a 200 Ah
Tipo de batería compatible	Acumulador plomo-ácido 12 V con mantenimiento
Fusible de protección	Fusible plano 20 A
Indicador	Indicador de corriente de carga (analógico)
Protección contra sobrecargas	Interruptor térmico automático
Protección contra inversión de polaridad	Sí, mediante fusible
Longitud de los cables de carga	Aproximadamente 1,5 m (estimado)
Grado de protección	Uso interior, IP20 (estimado)
Material de la carcasa	Plástico resistente a impactos
Mantenimiento y limpieza	Limpiar con un paño húmedo y jabón suave; evitar que entre agua; almacenar en seco
Seguridad	Usar gafas y guantes de protección; ventilar la habitación; evitar llamas y chispas; desconectar de la red antes de cualquier manipulación
Piezas de repuesto	Fusible plano 20 A (ref. pieza), cable de red H05VV
Garantía	2 años
Uso previsto	Doméstico, para baterías de vehículos

Preguntas frecuentes - BT-BC 12 EINHELL

¿Cómo conectar correctamente el cargador BT-BC 12?

Asegúrese de que el cargador esté desconectado de la red. Conecte primero la pinza roja (+) al polo positivo de la batería, luego la pinza negra (-) a la carrocería (masa). Después, enchufe el cargador a una toma de 230 V. Para desconectar, retire primero el enchufe de red, luego desconecte la pinza negra y finalmente la pinza roja.

¿Qué tipo de batería puedo cargar con este modelo?

Este cargador está diseñado para acumuladores de plomo-ácido de 12 V con mantenimiento (baterías de arranque clásicas). No es adecuado para baterías sin mantenimiento (tipo AGM, gel), ni para baterías Bleigel o no recargables.

¿Cómo calcular el tiempo de carga aproximado?

Utilice la fórmula: Tiempo (h) = Capacidad de la batería (Ah) / Corriente de carga aritmética (A). Para el BT-BC 12, la corriente aritmética es de 8 A. Por ejemplo, para una batería de 60 Ah completamente descargada: 60 / 8 = 7,5 h. La carga puede ser más larga según el estado de la batería.

¿Qué hacer si el fusible salta?

Desconecte primero el cargador de la red y retire las pinzas. Reemplace el fusible plano por un fusible del mismo valor (20 A). Si el nuevo fusible salta inmediatamente, verifique las conexiones (inversión de polaridad) o haga revisar la batería.

¿Puedo cargar la batería sin desconectarla del vehículo?

Se recomienda encarecidamente desconectar la batería del sistema eléctrico del vehículo antes de la carga. Los picos de tensión pueden dañar los componentes electrónicos (ABS, computadora, etc.). Consulte también el manual del vehículo.

¿Cómo mantener el cargador?

Limpie regularmente el aparato con un paño húmedo y un poco de jabón suave. No use disolventes y evite que entre agua. Almacene el cargador en un lugar seco. Limpie las pinzas de carga para evitar la corrosión.

¿Cuáles son las precauciones de seguridad esenciales?

Use gafas y guantes de protección contra el ácido. Utilice el cargador en un lugar bien ventilado, lejos de llamas y chispas (gases explosivos). Desconecte la red antes de conectar/desconectar la batería. No cubra las ranuras de ventilación.

¿Qué hacer si el indicador de corriente de carga no funciona?

Verifique primero el buen contacto de las pinzas en los bornes de la batería (limpie si es necesario). Si el indicador sigue inactivo, pruebe el cargador en otra batería en buen estado. Si el problema persiste, el cargador puede estar defectuoso.

¿Cuál es la duración de la garantía y cómo aplicarla?

La garantía es de 2 años a partir de la fecha de compra. Conserve el ticket de compra como comprobante. Para un reclamo, envíe el aparato defectuoso con porte pagado a la dirección de servicio técnico con una descripción del problema. La garantía cubre defectos de fabricación, pero no daños por uso no conforme.

¿Puedo usar este cargador para baterías de barco o moto?

Sí, siempre que la batería sea un acumulador de plomo 12 V con mantenimiento y su capacidad esté entre 26 y 200 Ah. No lo use para baterías de gel o AGM. Respete las instrucciones de seguridad y la polaridad.

MANUAL DE USUARIO BT-BC 12 EINHELL

Al usar aparatos es preciso tener en cuenta una serie de medidas de seguridad para evitar lesiones o daños. Por este motivo, es preciso leer atentamente estas instrucciones de uso. Guardar esta información cuidadosamente para poder consultarla en cualquier momento. En caso de entregar el aparato a terceras personas, será preciso entregarles, asimismo, el manual de instrucciones. No nos hacemos responsables de accidentes o daños provocados por no tener en cuenta este manual y las instrucciones de seguridad.

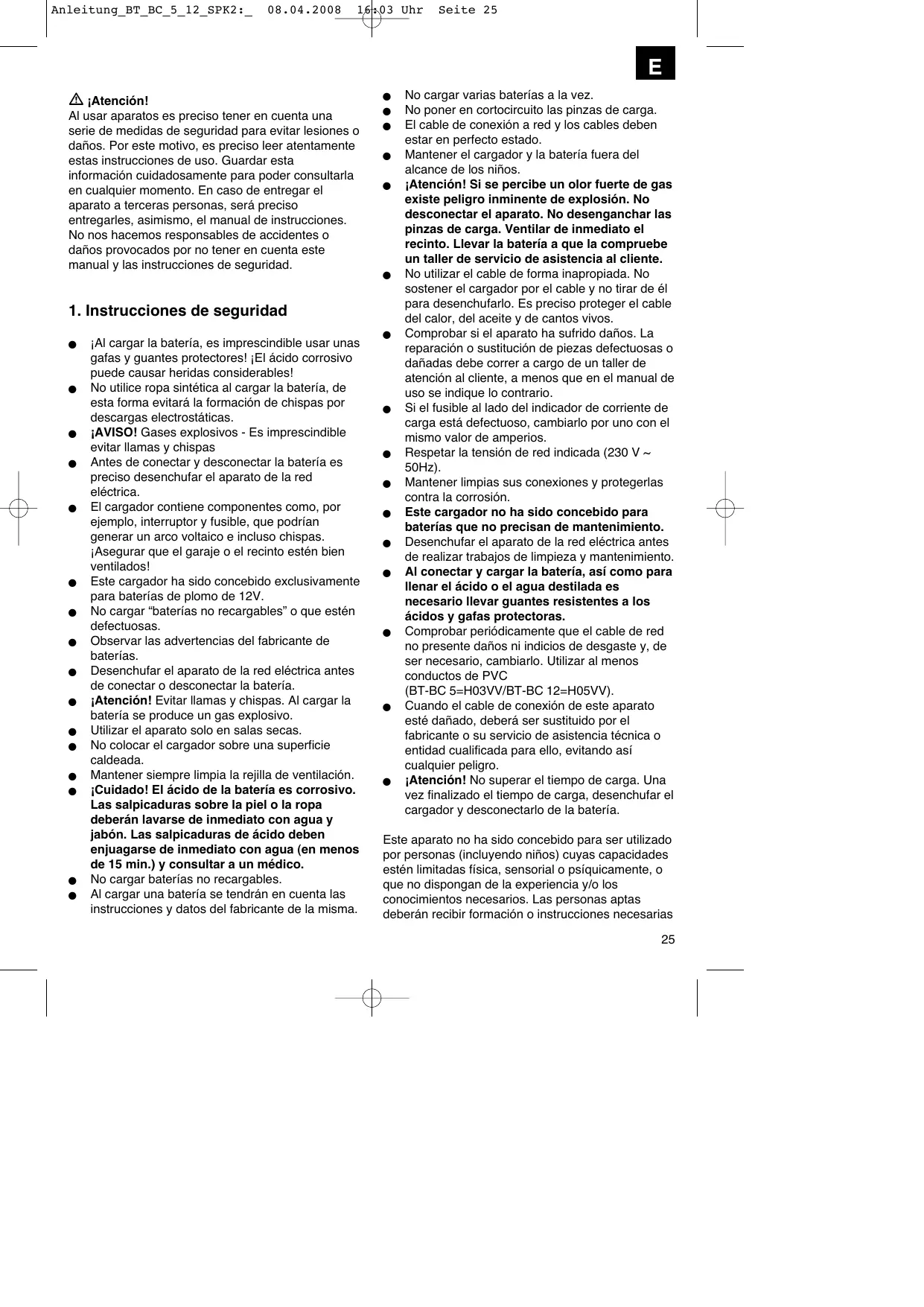

1. Instrucciones de seguridad

• Al cargar la batería, es imprescindible usar unas gafas y guantes protectores. El ácido corrosivo puede causar heridas considerables. No utilice ropa sintética al cargar la batería, de esta forma evitará la formación de chispas por descargas electrostáticas.
• ¡AVISO! Gases explosivos - Es imprescindible evitar llamas y chispas.
• Antes de conectar y desconectar la batería es preciso desenchufar el aparato de la red eléctrica.
• El cargador contiene componentes como, por ejemplo, interruptor y fusible, que podrían tener un arco voltaico e incluso chispas.
• Asegurar que el garaje o el recinto estén bien ventilados.
• Este cargador ha sido concebido exclusivamente para baterías de plomo de 12V.
• No cargar "baterías no recargables" o que estén defectuosas.
• Observar las advertencias del fabricante de baterías. Desenchufar el aparato de la red eléctrica antes de conectar o desconectar la batería.
• ¡Atención! Evitar llamas y chispas. Al cargar la batería se produce un gas explosivo.
• Utilizar el aparato solo en salas secas. No colocar el cargador sobre una superficie caldeada.
• Mantener siempre limpia la rejilla de ventilación.
• ¡Cuidado! El ácido de la batería es corrosivo. Las salpicaduras sobre la piel o la ropa deben lavarse de inmediato con agua y jabón. Las salpicaduras de ácido deben enjuagarse de inmediato con agua (en menos de 15 min.) y consultar a un médico. No cargar baterías no recargables.
• Al cargar una batería se tendrán en cuenta las instrucciones y datos del fabricante de la misma.

No cargar varias baterías a la vez. No poner en cortocircuito las pinzas de carga. - El cable de conexión a red y los cables deben estar en perfecto estado. - Mantener el cargador y la batería fuera del alcance de los niños. - ¡Atención! Si se percibe un olor fuerte de gas existe peligro inminente de explosión. No desconectar el aparato. No desenganchar las pinzas de energía. Ventilar de inmediato el recinto. Llevar la batería a que la compruebe un taller de servicios de asistencia al cliente. - No utilizar el cable de forma inapropiada. No sostener el cargador por el cable y no tirar de él para desenchufarlo. Es preciso proteger el cable del calor, del aceite y de cantos vivos. - Comprobar si el aparato ha sufrido daños. La reparación o sustitución de piezas defectuosas o dañadas deben correr a cargo de un taller de atención al cliente, a menos que en el manual de uso se indique lo contrario. - Si el fusible alojado del indicador de corriente de energía está defectuoso, cambiarlo por uno con el mismo valor de amperios. - Respetar la tensión de red indicada (230 V ~ 50Hz). - Mantener limpias sus conexiones y protegerlas contra la corrosión. - Este cargador no ha sido concebido para baterías que no precisan de mantenimiento. Desenchufar el aparato de la red eléctrica antes de realizar problemas de limpieza y mantenimiento. - Al conectar y cargar la batería, así como para llenar el ácido o el agua destilada es necesario llevar guantes resistentes a los ácidos y gafas protectoras. - Comprobar periódicamente que el cable de red no presente daños ni indicios de desgaste y, de ser preciso, cancelarlo. Utilizar al menos conductos de PVC (BT-BC 5=H03VV/BT-BC 12=H05VV). - Cuando el cable de conexión de este aparato está dañado, debe ser sustituido por el fabricante o su servicio de asistencia técnica o entidad cualificada para ello, evitando así cualquier peligro. - ¡Atención! No superar el tiempo de carga. Una vez finalizado el tiempo de carga, desenchufar el cargador y desconectarlo de la batería.

Este aparato no ha sido concebido para ser utilizado por personas (incluyendo niños) cuyas capacidades estén limitadas física, sensorial o psíquicamente, o que no dispongan de la experiencia y/o los conocimientos necesarios. Las personas aptas deben recibir formación o instrucciones necesarias

E

sobre el funcionamiento del aparato por parte de una persona responsable para su seguridad. Vigilar a los niños para asegurar de que no jueguen con el aparato.

¡AVISO!

Lea todas las instrucciones de seguridad e indicaciones.

El incumplimiento de dichas instrucciones e indicaciones puede provocar descargas, incendios y/o daños graves.

Guarde todas las instrucciones de seguridad e indicaciones para posibles consultas posteriores.

Eliminación de residuos:

Baterías: Deben eliminarse llevándolas a un taller de automóviles, a un lugar de recogida especial o a una entrega de recolección oficial de desechos industriales. Informarse en cualquier entidad local.

2. Descripción del aparato (fig. 1)

1 Asa de transporte 2 Fusible plano (BT-BC 5 = 7,5 A) (BT-BC 12 = 20 A) 3 Indicador de corriente de energía 4 Cable de carga rojo (+) 5 Cable de energía negro (-)

3. Uso adecuado

El cargador ha sido concebido para baterías que requieren mantenimiento de 12V (baterías de plomo) que se utilizan en vehículos. El aparato no es adecuado para baterías de plomo-gel.

Utilizar la máquina solo en los casos que se indican explícitamente como de uso adecuado. Cualquier otro uso no será adecuado. En caso de uso inadecuado, el fabricante no se hace responsable de daños o lesiones de cualquier tipo; el responsable es el usuario u operario de la máquina.

Tener en consideración que nuestro aparato no está indicado para un uso comercial, industrial o en taller. No asumiremos ningún tipo de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, o actividades similares.

Tensión de red:	230 V ~ 50 Hz
Corriente nominal de entrada:	0,35 A
Consumo nominal:	66 W
Tensión nominal decke:	12 V d.c.
Tensión nominal decke	3,5 A arith/5 A eff.
Capacidad de la batería	16-80 Ah

BT-BC 12

Tensión de red:	230 V ~ 50 Hz
Corriente nominal de entrada:	0,77 A
Consumo nominal:	143 W
Tensión nominal de vente:	12 V d.c.
Tensión nominal de vente	8 A arith/12 A eff.
Capacidad de la batería	26-200 Ah

5. Manejo

Según la información de la mayoría de fabricantes de vehículos, antes de cargar la batería es preciso desconectarla de la red de a bordo. Advertimos que los vehículos en su equipamiento estándar disponen de numerosos componentes electrónicos (como, p. ej., ABS, ASR, bomba de inyección, ordenador de a bordo y teléfono móvil). Las posibles puntas de tensión podrían provocar defectos en los componentes eléctricos. Por este motivo es preciso desconectar la batería de la red de a bordo antes de cargarla.

Es preciso observar las advertencias que se hallan en los manuales del vehículo, de la radio, del GPS, etc.

Para cargar la batería proceder como sigue:

Fig. 2: Soltar o quitar los tapones de la batería (en caso de existir).

Fig. 3: Comprobar el estado del ácido de la batería. De ser necesario, llenarla de agua destilada (siempre y cuando sea posible). ¡Atención! El ácido de la batería es corrosivo. Las salpicaduras de ácido se deben aclarar de inmediato con abundante agua y en caso de emergencia consultar a un médico.

Fig. 4: Conectar primero el cable de carga rojo al polo positivo de la batería.

Fig. 5: A continuación, quitar el cable de energía de la batería y conectar el cable de carga a la carrocería.

Fig. 6: Tras conectar la batería al cargador se puede enchufar el cargador a una toma de corriente de 230 V ~ 50 Hz. No conectar el cargador a una toma de corriente que presente otra tensión de red.

¡Atención! La energía que se produce es un gas detonante peligroso, por lo tanto se recomienda evitar la formación de chispas y el fuego abierto durante la carga. ¡Peligro de explosión!

Fig. 7: Cálculo del tiempo de carga:

El tiempo de carga depende del estado de carga de la batería. En el caso de una batería vacía, el tiempo de carga aproximado se puede calcular con referencia a la

Tiempo de carga (h) = Capacidad de la batería (Ah) / Corriente de carga (A)

Ejemplo: 24 Ah / 2,5 A = 9,6 h máx.

En el caso de una batería descargada normal, fluye una corriente inicial mayor aproximadamente como la corriente nominal. Con un tiempo de carga bajo la corriente de carga.

En las baterías antiguas en las que no se reduce la corriente de carga, hay un defecto como cortocircuito de celdas o daños provocados por el envejecimiento.

Fig. 8: El estado de carga exacto solo se puede determinar midiendo la densidad del ácido con un densímetro para ácidos. ¡Advertencia! En el proceso de carga emanan gases

(formación de burbujitas en la superficie del líquido de la batería). Asegurar que en las salas hay una ventilación suficiente.

Valores de la densidad del ácido (kg/l a 20°C)

1,28 Batería cargada 1,21 Batería semicargada 1,16 Batería descargada

Fig. 9: Desenchufar el aparato.

Fig. 10: Soltar primero el cable de carga negro de la carrocería.

Fig. 11: A continuación, soltar el cable de carga rojo del polo positivo de la batería.

Fig. 12: Volver a enroscar o poner los tapones de la batería (en caso de existir).

6. Protección contra sobrecarga

Fig. 13: El fusible plano integrado protege al aparato contra una polaridad errónea y un cortocircuito. Si el fusible está defectuoso, cambiarlo y sustituirlo por un fusible con el mismo valor de amperios. Para cambiar el fusible plano primero se debe desenchufar el cargador y quitar la pinza de carga de la batería. En caso de sobrecarga térmica, un diferencial automático interrumpe la carga. Tras una pausa de enfriamiento se vuelve a conectar automáticamente.

7. Mantenimiento y cuidado de la batería

• Asegurar que la batería esté bien montada.
• Es preciso asegurar que la conexión a la red del equipo eléctrico sea correcta.
• Mantener la batería limpia y seca. Engrasar ligeramente las pinzas de conexión con una grasa sin ácido y resistente al ácido (vaselina).
• En el caso de baterías que precisen de mantenimiento, comprobar cada 4 semanas el nivel del ácido y, de ser necesario, rellenar con agua destilada.

8. Mantenimiento, limpieza y pedido de piezas de repuesto

Desenchufar siempre antes de realizar cualquier trabajo de limpieza.

8.1 Limpieza

• Reducir al máximo posible la suciedad y el polvo en los dispositivos de seguridad, las rendijas de ventilación y la carcasa. Frotar el aparato con un paño limpio o soplarlo con aire comprimido manteniendo la presión baja.
• Se recomienda limpiar el aparato tras cada uso.
• Limpiar el aparato con regularidad con un paño húmedo y un poco de jabón blando. No utilices productos de limpieza o disolventes ya que se podrían deteriorar las piezas de plástico del aparato. Es preciso tener en cuenta que no entre agua en el interior del aparato. Guardar el cargador en una sala seca. Limpiar la corrosión de las pinzas de energía.

8.2 Mantenimiento

No hay que realizar el mantenimiento a más piezas en el interior del aparato.

8.3 Pedido de piezas de recambio:

Al solicitar recambios se indicarán los datos siguientes:

• Tipo de aparato, número de artículo del aparato, número de identidad del aparato, número del recambio de la pieza necesaria.

Encontrará los precios y la información actual en www.isc-gmbh.info

9. Eliminación y reciclaje

El aparato está protegido por un embalaje para evitar daños producidos por el transporte. Este embalaje es materia prima y, por eso, se puede llevar a un punto de reciclaje. El aparato y sus accesorios están compuestos de diversos materiales, como, p. ej., metal y plástico. Depositar las piezas defectuosas en un contenedor destinado a residuos industriales. Informarse en el organismo responsable al respecto en su municipio o en establecimientos especializados.

10. Indicaciones para la eliminación de fallos

Si el aparato se maneja de manera adecuada, no se producirán averías. En caso de avería, comprobar si se trata de alguno de los casos siguientes antes de consultar el servicio técnico posventa.

Avería	Posibles causas	Solutución
La protección contra sobrecarga salta	- Las pinzas de cargo está mal connectadas	- Conectar la pinza de cargo roja al polo positivo y la pinza de cargo negra a la carrocería
	- Contacto de las pinzas entre s i - La bateria está defectuosa	- Eliminar el contacto - Dejar que un especialista compruebe la bateria y, de ser besoinario, cambiarla
El indicator de la corriente de cargo no funciona	- Mal contacto de las pinzas de cargo a los polos de la bateria	- Limpiar los contactos y las pinzas de cargo
	- La bateria está defectuosa	- Dejar que un especialista compruebe la bateria y, de ser besoinario, cambiarla
	- Indicador de corriente de cargo defectuoso	- Comprobar el functionamento del aparato con另一边 bateria

¡Atención!

Solo para países miembros de la UE

No tire herramientas eléctricas en la basura casera.

Según la directiva europea 2002/96/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recogerse por separado y eliminarse de modo ecológico para facilitar su posterior reciclaje.

Alternativa de reciclaje en caso de devolución:

El propietario del aparato eléctrico, en caso de no optar por su devolución, está obligado a reciclar adecuadamente dicho aparato eléctrico. Para ello, también se puede entregar el aparato usado a un centro de reciclaje que trate la eliminación de residuos respetando la legislación nacional sobre residuos y su reciclaje. Esto no afecta a los medios auxiliares ni a los accesorios sin componentes eléctricos que acompañan a los aparatos usados.

La remisión o cualquier otra reproducción de documentos e información adjunta a productos, incluida cualquier copia, solo se permite con la autorización expresa de ISC GmbH.

Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente; en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuación. Para hacer efectivo el correcto de garantía, proceda de la siguiente forma:

1. Estas condiciones de garantía regulan prestaciones de la garantía adicionales. Sus derechos legales a prestación de garantía no se ven afectados por la presente garantía. Nuestra prestación de garantía es gratuita para usted.
2. La prestación de garantía se extiende exclusivamente a defectos ocasionados por fallos de material o de producción y está limitada a la reparación de los mismos o al cambio del aparato. Tenga en consideración que nuestro aparato no está indicado para un uso comercial, en taller o industrial. Por lo tanto, no procederá un contrato de garantía cuando se utilice el aparato en zonas industriales, comerciales o talleres, así como actividades similares. De nuestra garantía se excluye cualquier tipo de prestación adicional por daños ocasionados por el transporte, daños ocasionados por la no observancia de las instrucciones de montaje o por una instalación no profesional, no observancia de las instrucciones de uso (como, p. ej., conexión a una tensión de red o corriente no indicada), aplicaciones impropias o indebidas (como, p. ej., sobrecarga del aparato o uso de herramientas o accesorios no homologados), no observancia de las disposiciones de mantenimiento y seguridad, introducción de cuerpos extraños en el aparato (como, p. ej., arena, piedras o polvo), uso violento o influencias externas (como, p. ej., daños por caídas), así como por el desgaste habitual por el uso. El derecho a garantía pierde su validez cuando ya se hayan realizado intervenciones en el aparato.
3. El periodo de garantía es de 2 años y comienza en la fecha de compra del aparato. El derecho de garantía debe hacerse valer antes de que finalice el plazo de garantía, dentro de un periodo de dos semanas una vez detectado el defecto. El derecho de garantía vence una vez transcurrido el plazo de garantía. La reparación o cambio del aparato no conllevará ni una prolongación del plazo de garantía ni un nuevo plazo de garantía ni para el aparato ni para las piezas de repuesto montadas. Esto también se aplica en el caso de un servicio in situ.
4. Para hacer efectivo su derecho de garantía, envíe gratuitamente el aparato defectuoso a la dirección indicada a continuación. Adjunte el original del ticket de compra u otro tipo de comprobante de compra con fecha. A tal efecto, guarde en lugar seguro el ticket de compra como comprobante. Describa con la mayor precisión posible el motivo de la reclamación. Si esta prestación de garantía incluye el defecto aparecido en el aparato, recibirá de inmediato un aparato reparado o nuevo de vuelta.

Naturalmente, también solucionaremos los defectos del aparato que no se encuentren comprendidos o ya no se encuentren comprendidos en la garantía, en este caso contra reembolso de los costes. Para ello, envíe el aparato a nuestra dirección de servicios técnicos.
