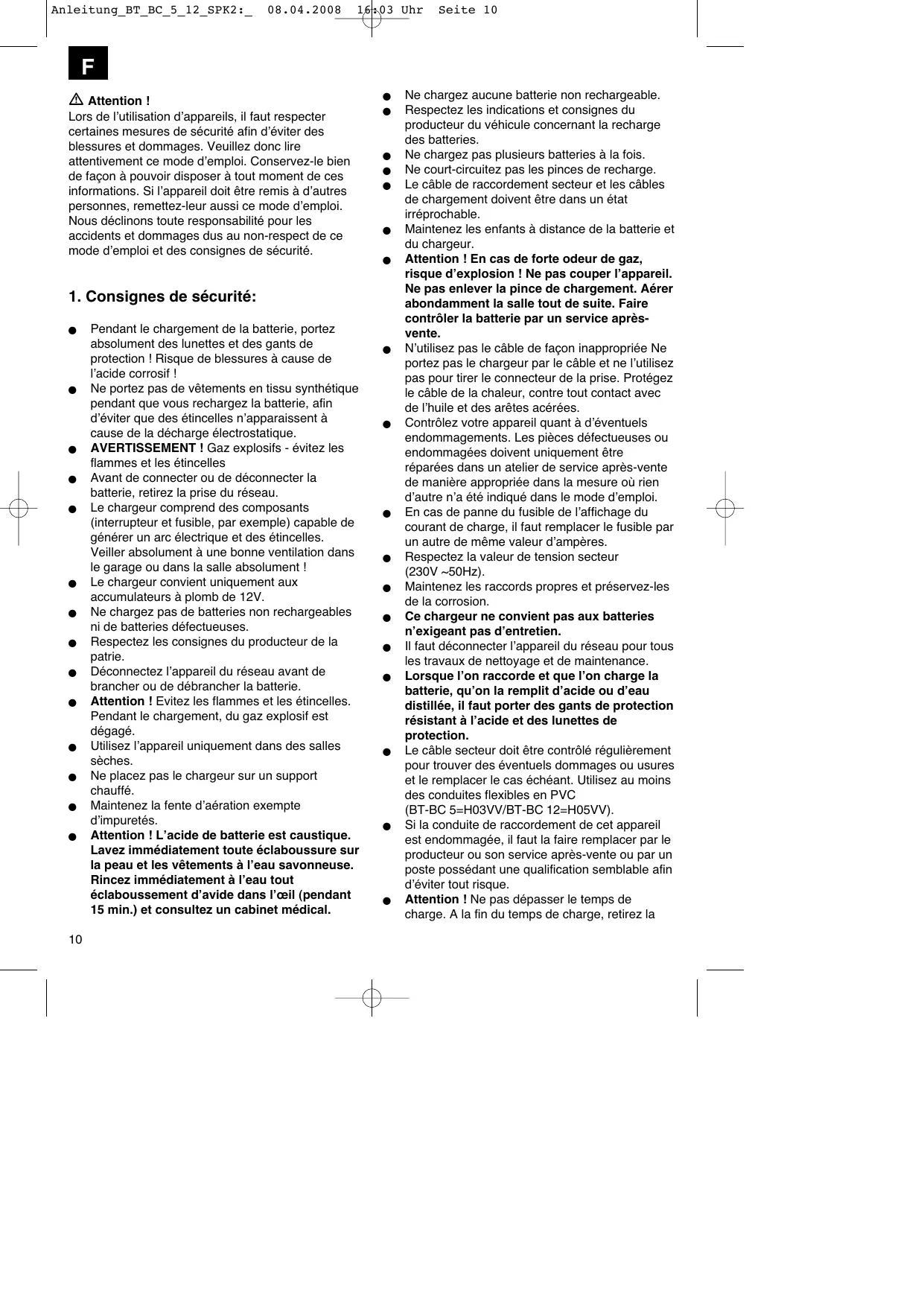

1. Consignes de sécurité:

e Pendant le chargement de la batterie, portez absolument des lunettes et des gants de protection ! Risque de blessures à cause de l'acide corrosif ! © Ne portez pas de vêtements en tissu synthétique pendant que vous rechargez la batterie, afin d'éviter que des étincelles n'apparaissent à cause de la décharge électrostatique. e AVERTISSEMENT ! Gaz explosifs - évitez les flammes et les étincelles © Avant de connecter ou de déconnecter la batterie, retirez la prise du réseau. © _Le chargeur comprend des composants (interrupteur et fusible, par exemple) capable de générer un arc électrique et des étincelles. Veiller absolument à une bonne ventilation dans le garage ou dans la salle absolument ! © _Le chargeur convient uniquement aux accumulateurs à plomb de 12V. e Ne chargez pas de batteries non rechargeables ni de batteries défectueuses. © Respectez les consignes du producteur de la patrie. © Déconnectez l'appareil du réseau avant de brancher ou de débrancher la batterie. © _ Attention ! Evitez les flammes et les étincelles. Pendant le chargement, du gaz explosif est dégagé. © Utilisez l'appareil uniquement dans des salles sèches. e Ne placez pas le chargeur sur un support chautté. © Maintenez la fente d'aération exempte d'impuretés. Attention ! L'acide de batterie est caustique. Lavez immédiatement toute éclaboussure sur la peau et les vêtements à l'eau savonneuse. Rincez immédiatement à l’eau tout éclaboussement d'avide dans l'œil (pendant 15 min.) et consultez un cabinet médical.

16603 Uhr Seite 10 Ne chargez aucune batterie non rechargeable. Respectez les indications et consignes du producteur du véhicule concernant la recharge des batteries. Ne chargez pas plusieurs batteries à la fois. Ne court-circuitez pas les pinces de recharge. Le câble de raccordement secteur et les câbles de chargement doivent être dans un état irréprochable. Maintenez les enfants à distance de la batterie et du chargeur. Attention ! En cas de forte odeur de gaz, risque d'explosion ! Ne pas couper l'appareil. Ne pas enlever la pince de chargement. Aérer abondamment la salle tout de suite. F: contrôler la batterie par un service après- vente. N'utilisez pas le câble de façon inappropriée Ne portez pas le chargeur par le câble et ne l'utilisez pas pour tirer le connecteur de la prise. Protégez le câble de la chaleur, contre tout contact avec de l'huile et des arêtes acérées. Contrôlez votre appareil quant à d'éventuels endommagements. Les pièces défectueuses ou endommagées doivent uniquement être réparées dans un atelier de service après-vente de manière appropriée dans la mesure où rien d'autre n'a été indiqué dans le mode d'emploi. En cas de panne du fusible de l'affichage du courant de charge, il faut remplacer le fusible par un autre de même valeur d'ampères. Respectez la valeur de tension secteur (230V -50Hz). Maintenez les raccords propres et préservez-les de la corrosion. Ce chargeur ne convient pas aux batteries n'exigeant pas d'entretien. Il faut déconnecter l'appareil du réseau pour tous les travaux de nettoyage et de maintenance. Lorsque l’on raccorde et que l’on charge la batterie, qu’on la remplit d'acide ou d'eau distillée, il faut porter des gants de protection résistant à l'acide et des lunettes de protection. Le câble secteur doit être contrôlé régulièrement pour trouver des éventuels dommages ou usures et le remplacer le cas échéant. Utilisez au moins des conduites flexibles en PVC (BT-BC 5-HO8WV/BT-BC 12=HO5WV) Si la conduite de raccordement de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente où par un poste possédant une qualification semblable afin d'éviter tout risque. Attention ! Ne pas dépasser le temps de charge. À la fin du temps de charge, retirez la

Anleitung_BT_BC_5 12 SPK2:_ 08.04.2008 fiche de contact de la prise et déconnectez le chargeur de la batterie. Cet appareil ne convient pas aux personnes (y compris les enfants) qui en raison de leurs capacités physiques, sensorielles ou intellectuelles ou leur manque d'expérience etfou de connaissances ne peuvent pas l'utiliser de manière sûre, à moins d'être surveillées et de recevoir les instructions relatives à l'utilisation de l'appareil par une personne responsable de leur sécurité. Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil. À AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure. Elimination Batteries : Exclusivement par l'intermédiaire d'ateliers de véhicules automobiles, de points de collecte spéciaux ou de points de collecte des déchets nocifs. Veuillez vous renseigner auprès de la commune locale.

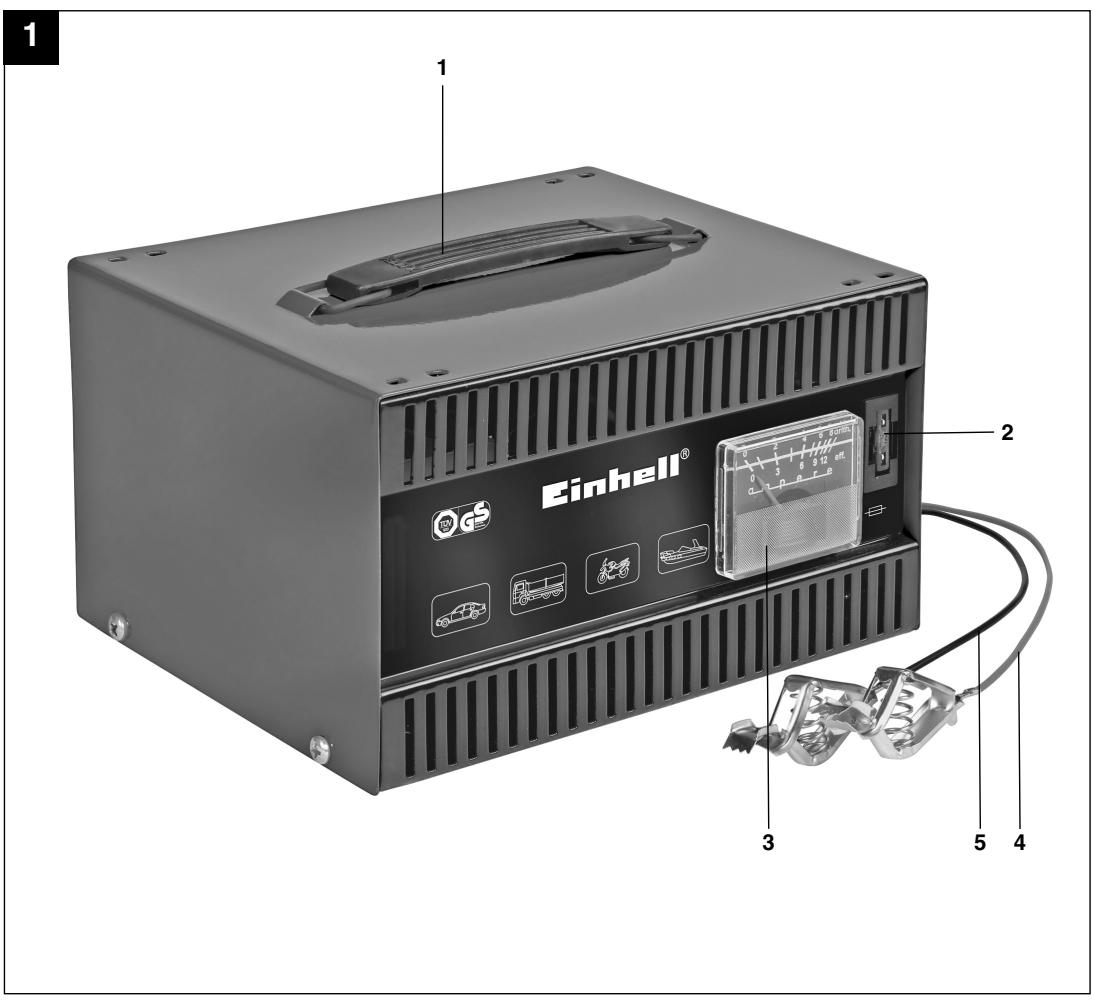

2. Description de l’appareil (figure 1)

1 Poignée 2 Fusible plat (BT-BC 5 = 7,5 A) (BT-BC 12 = 20 A) 3 Affichage du courant de charge 4 Cäble de charge rouge (+) 5 Câble de charge noir (-)

3. Utilisation conforme à l'affectation

Le chargeur est conçu pour charger des batteries de starter de 12V, n'étant pas sans besoin de maintenance (accumulateur plomb-acide) employées dans les véhicules automobiles. L'appareil ne convient pas aux batteries Bleigel. La machine doit exclusivement être employée conformément à son affectation. Chaque utilisation allant au-delà de cette affectation est considérée comme non conforme. Pour les dommages en résultant ou les blessures de tout genre, le producteur décline toute responsabilité et

16603 Uhr Seite 11 l'opérateur/l'exploitant est responsable. Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

BT-BC5 Tension du réseau 230V - 50 Hz Courant nominal d'entrée 0,35 À Puissance absorbée nominale : 66 W Tension de sortie nominale 12vd.c. Courant de sortie nominal : 8,5 A arith/5 A eff. Capacité de la batterie : 16-80 Ah BT-BC 12 Tension du réseau 230V - 50 Hz Courant nominal d'entrée 0,77A Puissance absorbée nominale : 143W Tension de sortie nominale 12vd.c. Courant de sortie nominal : 8 A arith/12 A eff. Capacité de la batterie : 26-200 Ah

Conformément aux indications de la plupart des producteurs automobiles, la batterie doit être déconnectée du réseau d'alimentation de bord avant de la charger. Nous vous faisons remarquer que les véhicules dans leur équipement standard sont déjà équipés de nombreux modules électroniques (p. ex. ABS, ASR, pompe d'injection, ordinateur de bord). Les pointes de tension peuvent entraîner d'éventuels défauts dans les modules électroniques. Par conséquent, il faut déconnecter la batterie du réseau d'alimentation de bord pendant le chargement. Veuillez respecter les consignes qui se trouvent dans les modes d'emploi des voitures, de la radio, du système de navigation etc.

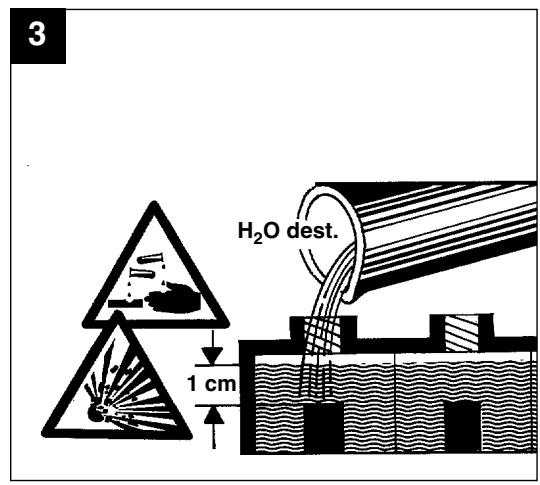

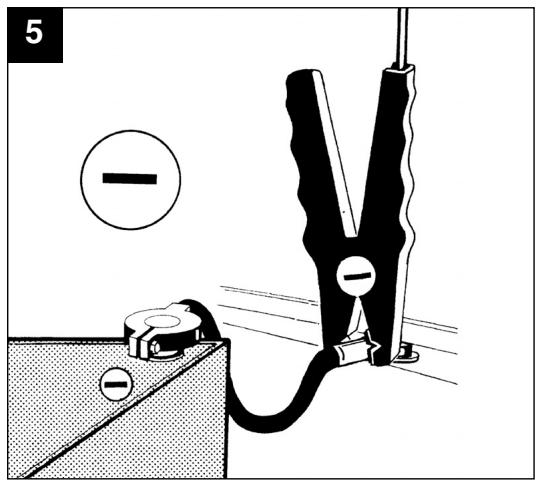

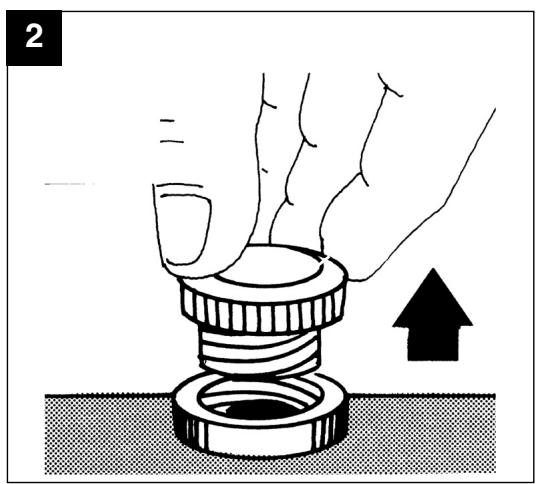

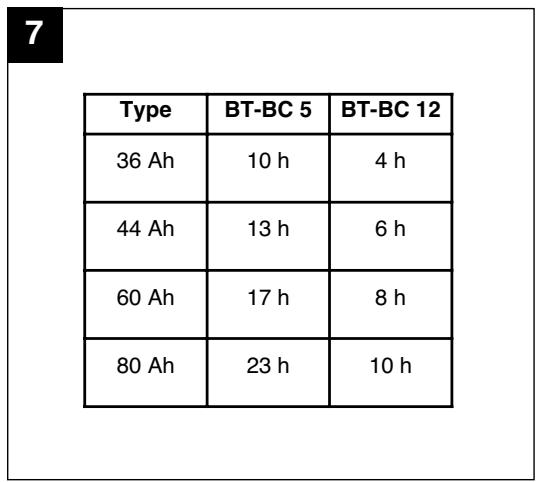

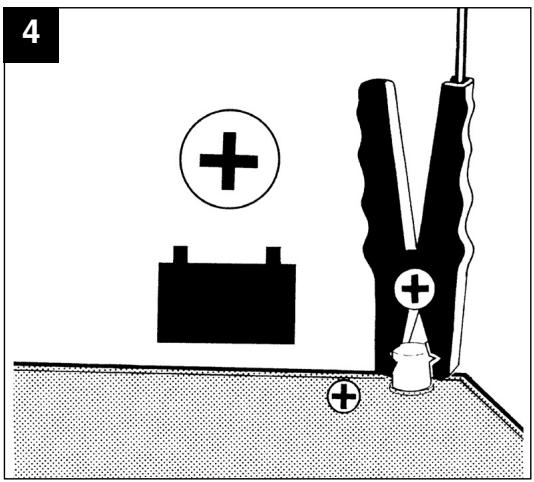

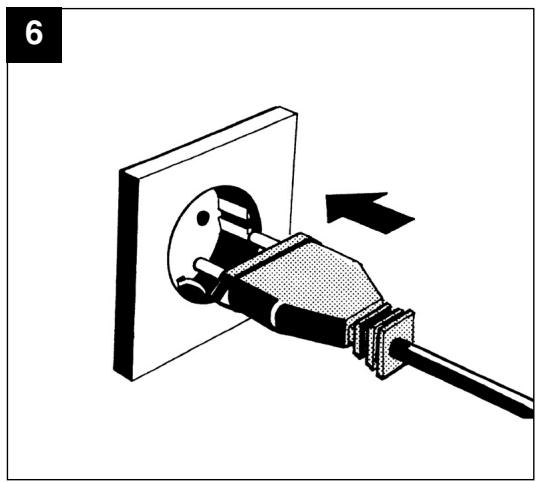

Anleitung_BT_BC_5 12 SPK2:_ 08.04.2008 Pour charger la batterie, procéder comme suit : Fig. 2: Desserrez ou retirez les bouchons de la batterie (six présents) Figure 3 : Contrôlez le niveau d'électrolytes de votre batterie. Si nécessaire, remplissez d'eau distillée (si possible). Attention ! L'acide de batterie est caustique. Rincez immédiatement toute éclaboussure d'acide à l'eau en abondance, en cas de besoin consultez un(e) médecin. Figure 4 : Raccordez tout d'abord le câble de charge rouge au pôle plus de la batterie. Figure 5 : Ensuite, retirez le câble de charge noir de la batterie, et raccordez la conduite d'essence à la carrosserie. Figure 6 : Fois que la batterie et raccordée au chargeur, vous pouvez brancher le chargeur à une prise de 230V--50Hz. Un raccordement à une prise de courant d'une tension secteur différente est interdit. Attention ! La charge peut dégager un gaz explosif, évitez donc de faire des étincelles et toute flamme nue pendant la charge. Danger d'explosion ! Figure 7 : Calcul du temps de charge : Le temps de charge est déterminé par l'état de charge de la batterie. Si la batterie est vide, on peut calculer le temps de charge approximative grâce à la formule suivante capacité de la batterie en Ah Temps de Chargelh = Amp. (Courant de charge arithm.) 24 Ah — = 9,6 h max. Exemple = P 2,5A Si la batterie est normalement déchargée, un courant de début élevé coule à peu près à hauteur du courant nominal. Plus le temps de charge avance plus le courant de charge baisse. Pour les anciennes batteries dont le courant de charge ne revient pas, c'est qu'un défaut est présent, (court-circuit de cellules ou défauts dus à leur âge)

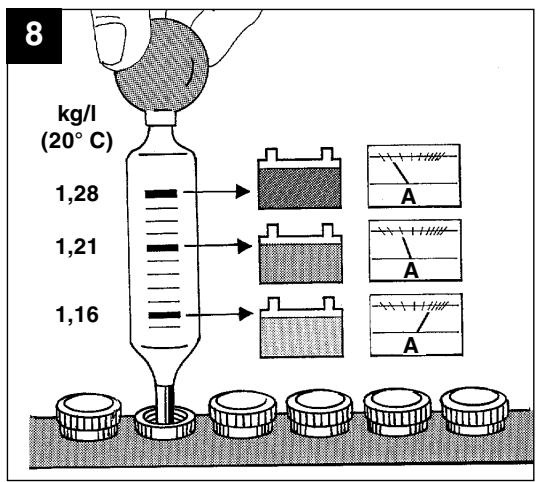

16603 Uhr Seite 12 Figure 8 : L'état de charge précis peut uniquement être déterminé en mesurant la densité de l'acide avec une pipette à acide. Remarque ! Des gaz sont libérés pendant la charge (cloquage à la surface du liquide de batterie). Veillez par conséquent à une bonne aération dans les salles. Valeurs de densité de l'acide (kg/l à 20°C)

1.28 batterie chargée

1.21 batterie à moitié chargée

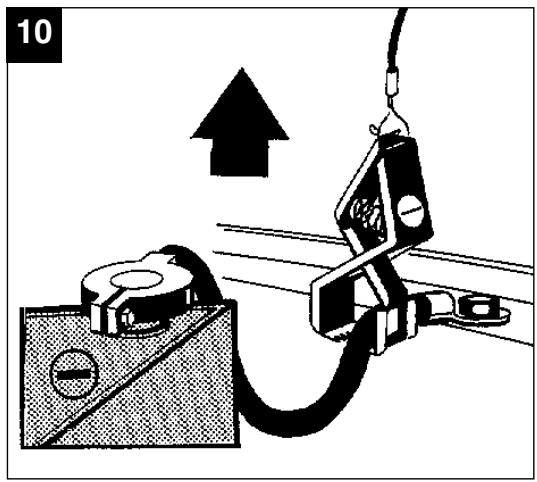

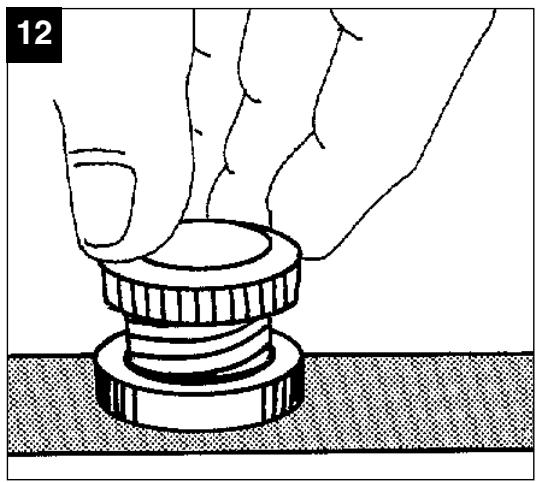

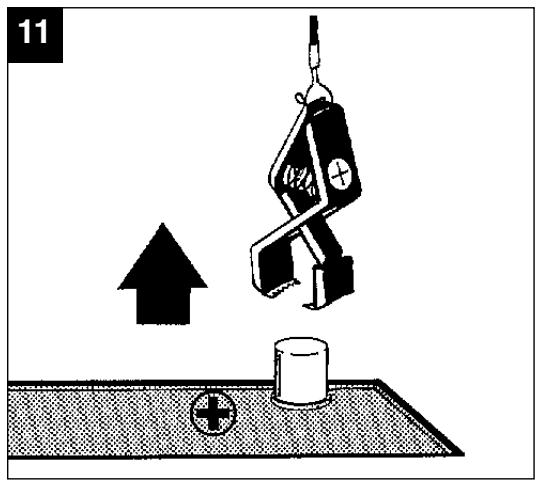

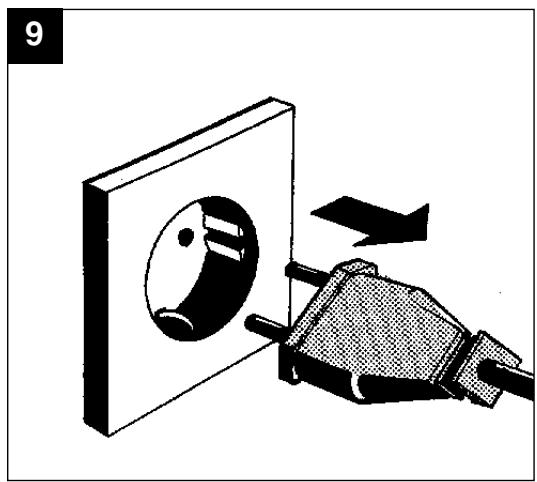

116 batterie déchargé Figure 9 : Retirez la fiche de contact de la prise. Figure 10 : Desserrez tout d'abord le câble noir de la carrosserie. Figure 11 : Ensuite, desserrez le câble rouge su pôle plus de la batterie. Figure 12 : Revissez les bouchons de la batterie ou enfoncez- les (si présents).

6. Protection contre les surcharges

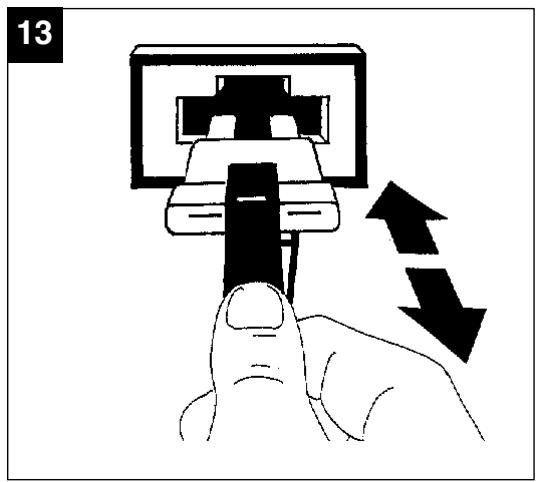

Figure 13 : Le fusible plat incorporé protège l'appareil contre les court-circuit et empêche de confondre des pôles. En cas de défaut du fusible, il faut le remplacer en utilisant un fusible ayant la même valeur d'ampères. Lors d'un changement de fusible plat, il faut d'abord retirer la fiche secteur de la prise, puis retirer les bornes de charge de la batterie. En cas de surcharge thermique, un disjoncteur protecteur interrompt automatiquement la charge. Après une pause de refroidissement, il se remet automatiquement en circuit.

7. Maintenance et entretien de la

batterie © Veiller à ce que votre batterie soit toujours bien montée de façon fixe. © faut garantir un raccordement impeccable au réseau de conduites de l'installation électrique. © Gardez la batterie propre et sèche. Graissez légèrement les bornes de raccordement avec une graisse sans acide et résistante aux acides (vaseline). © Pour les batteries n'étant pas sans maintenance, contrôlez environ toutes les quatre semaines la hauteur du niveau d'acide et remplissez uniquement d'eau distillée en cas de besoin.

8. Nettoyage, maintenance et

commande de pièces de rechange Retirez la fiche de contact avant tous travaux de nettoyage.

© Maintenez les dispositifs de protection, les fentes à air et le carter aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufilez dessus avec de l'air comprimé à basse pression. © Nous recommandons de nettoyer l'appareil directement après chaque utilisation. © Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucun produit de nettoyage ni détergeant ; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil el faut stocker le chargeur dans un endroit sec. Il faut nettoyer les bornes de charge toute corrosion.

Aucune pièce à l'intérieur de l'appareil n'a besoin de maintenance.

8.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes: © Type de l'appareil © No. d'article de l'appareil © No. d'identification de l'appareil © No. de pièce de rechange de la pièce requise Vous trouverez les prix et informations actuelles à l'adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune !

10. Consignes de dépannage

16F03 Uhr Seite 14 Lorsque l'appareil est correctement exploité, aucun dérangement ne devrait se produire. En cas de dérangement, vérifiez les possibilités suivantes avant d'appeler le service après-vente. Dérangement Cause probable Remède La protection anti-surcharge se déclenche Pinces de charge mal branchées Contact des pinces l'une vers l'autre Batterie endommagée Connectez la prince de charge rouge au pôle plus, la pince de charge noire à la carrosserie Eliminer le contact Faites contrôler la batterie par un ou une spécialiste ou remplacez-

L'affichage du courant de charge ne fonctionne pas Mauvais contact des pinces de charge au pôle de la batterie Batterie endommagée Affichage du courant de charge incorrect Nettoyez les contacts etles pinces de charge Faites contrôler la batterie par un ou une spécialiste ou remplacez-

Contrôlez le fonctionnement de l'appareil en utilisant une autre batterie
