WS8737 - Estação Meteorológica VELLEMAN - Manual de utilização gratuito

Tipo de produto	Estação meteorológica
Marca	Velleman
Modelo	WS8737
Dimensões (aproximadamente)	150 x 100 x 30 mm
Peso (aproximadamente)	200 g
Alimentação	2 pilhas AAA (não incluídas) ou adaptador de rede (opcional)
Sensor externo	Sem fio, alcance de até 30 m
Funções principais	Temperatura interna/externa, umidade, pressão barométrica, previsão do tempo (ícones), fase lunar, calendário, alarme, retroiluminação
Display	LCD com retroiluminação azul
Temperatura de operação	-20°C a +60°C (interior), -40°C a +70°C (exterior)
Umidade de operação	10% a 99% UR
Pressão barométrica	Exibição em hPa ou inHg, com tendência
Precisão da temperatura	±1°C
Precisão da umidade	±5%
Número de sensores suportados	Até 3 sensores externos (opcionais)
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar produtos abrasivos.
Segurança	Não imergir em água. Manter fora do alcance das crianças. Não abrir o gabinete.
Peças de reposição e reparabilidade	Pilhas e sensores externos disponíveis como opção. Reparo apenas por serviço autorizado.
Informações gerais	Estação meteorológica com transmissão sem fio. Em conformidade com as normas CE. Garantia de 2 anos.

Perguntas frequentes - WS8737 VELLEMAN

Como ajustar a hora na estação WS8737?

Pressione e segure o botão SET (3 segundos) até que a hora pisque. Use os botões + e - para ajustar as horas e minutos. Pressione SET novamente para confirmar cada parâmetro.

Por que o display externo não mostra nenhum valor?

Verifique se as pilhas do sensor externo estão bem instaladas e se a distância entre a estação e o sensor não ultrapassa 30 m. Evite obstáculos metálicos. Pressione CH para ressincronizar.

Como trocar as pilhas da estação?

Abra o compartimento de pilhas na parte traseira do dispositivo deslizando a tampa. Insira 2 pilhas AAA novas, respeitando a polaridade (+/-). Feche a tampa.

O que significam os ícones do tempo (sol, nuvem, chuva)?

Os ícones são baseados nas variações da pressão barométrica. Sol = tempo estável e claro. Nuvem = tempo nublado. Chuva = precipitação provável. Eles não substituem as previsões oficiais.

Como redefinir a estação para as configurações de fábrica?

Localize o botão RESET dentro do compartimento de pilhas ou na parte traseira. Use um clipe de papel esticado para pressionar brevemente o botão. Todas as configurações serão apagadas.

Posso adicionar um segundo sensor externo?

Sim, a estação suporta até 3 sensores. Compre um sensor Velleman compatível (modelo WS8700). Pressione CH para alternar entre os canais. O novo sensor deve ser emparelhado seguindo o manual.

Como ativar ou desativar a retroiluminação?

A retroiluminação ativa-se brevemente ao pressionar o botão SNOOZE/LIGHT. Para iluminação permanente (na rede), consulte o menu de configurações avançadas.

A pressão atmosférica exibida parece incorreta, o que fazer?

Certifique-se de ter ajustado a altitude do seu local (veja o manual). Pressione SET e navegue até ALT. Insira sua altitude em metros. A pressão relativa será então corrigida.

Como alternar entre °C e °F?

Pressione o botão °C/°F localizado na parte traseira da estação ou no menu de configurações. A temperatura mudará de unidade imediatamente.

O que fazer se a tela estiver vazia ou congelada?

Remova as pilhas e desconecte o adaptador de rede (se usado). Aguarde 30 segundos e reinsira as pilhas. Se o problema persistir, faça uma redefinição de hardware (botão RESET).

MANUAL DE UTILIZADOR WS8737 VELLEMAN

ESTAÇÃO METEOROLÓGICA SEM FIO

BEZPRZEWODOWA STACJA POGODOWA

USER MANUAL 3

GEBRUIKERSHANDLEIDING 9

MODE D'EMPLOI 15

MANUAL DEL USUARIO 21

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não deite o aparelho (nem as pilhas, se as houver) no lixo doméstico; dirija-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a

legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Obrigada por escolher a Velleman®! Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Mantenha o aparelho fora do alcance de crianças e pessoas não autorizadas.

O utilizador não terá de fazer a manutenção das peças. Contacte o seu distribuidor caso necessite de peças de substituição.

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas.

Não exponha o equipamento ao pó nem a temperaturas extremas.

Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.

• Familiarize-se com o funcionamento do aparelho antes de o utilizar.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos provocados por modificações não autorizadas, não estão cobertos pela garantia.

WS8737

• Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.
• Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

4. Características

• previsão meteorológica (sol, períodos de sol, nublado, chuva, tempestade)
• fases da lua (8 estados)
• indicador de conforto
• função de intervalo de alarme regulável (de 5 a 30 minutos)
• indicação da temperatura em °C/°F (seleccionável)
• formato da hora em 12/24 (seleccionável)
• opção de amostragem da data (mês-dia ou dia-mês)
• indicação da hora: horas, minutos, seguros
• indicação da data: mês, dia, semana
• alcance do calendário: 2000-2099
• indicador de pressão com histórico
• duplo alarme
• indicação da temperatura e humidade interior / exterior
• retroiluminação azul

5. Descrição

Ver as figuras da página 2 deste manual do utilizador.

1	Botões de controlo	3	botão de selecção de canal
2	compartimento das pilhas	4	botão de selecção entre °C/°F

6. Utilização

Nota:

- A estação meteorológica entra no modo de recepção de dados assim que as pilhas forem introduzidas. Por isso, recomenda-se que coloque primeiro as pilhas no transmissor. Em seguida, coloque as pilhas na estação meteorológica no período de 5 segundos para otimizar a transmissão e recepção de dados.

6.1 A Estação Meteorológica

Abra cuidadosamente o compartimento das pilhas na parte de trás da estação meteorológica e introduza 3 pilhas 1.5 V AAA. Respeite as indicações de polaridade. Fechar o compartimento das pilhas.

Acertar a data e a hora

• Mantenha o botão TIME pressionado para entrar no medo configuração.
• Use UP e DOWN para acertar o ano. Pressione TIME para confirmar.
• Seleccione entre o formato mês/dia e dia/mês usando UP e DOWN. Pressione TIME para confirmar.
• Acerte a data usando UP e DOWN. Pressione TIME para confirmar.
• Escolha entre o formato 12h e 24h usando UP e DOWN. Pressione TIME para confirmar.
• Acerte a hora usando UP e DOWN. Pressione TIME para confirmar.
• Acerte os minutos usando UP e DOWN. Pressione TIME para confirmar e para sair do modo de configuração.

Apresentação da Temperatura, Humidade e Pressão

Os valores da temperatura, humidade e pressão são exibidos automaticamente. Pode, no entanto, seleccionar as unidades:

- No ecrã das horas, mantenha o botão UP pressionado para seleccionar o unidade.

Configurar o alarme

• Alterne entre alarme 1 e 2 usando ALM.
• Mantenha o botão ALM pressionado para entrar no modo de configuração.
• Defina a hora usando UP e DOWN. Pressione ALM para confirmar.
• Defina os minutos usando UP e DOWN. Pressione ALM para confirmar e para sair do modo de configuração.

Observação:

• No ecrã das horas, seleccione alarme 1 ou 2, ou desative o alarme usando UP.
• Quando o alarme disparar, pressione SNZ para entrar no modo snooze (ver Configurar Snooze) ou pressione qualquer outro botão para desativar o alarme.

Configurar Snooze

• Mantenha o botão SNZ pressionado para entrar no modo de configuração.
• Defina o intervalo snooze (entre 5 e 30 mintuos) usando UP e DOWN.

Mudar de Canal

A estação meteorologia vem com 1 transmissor mas aceita até 3 transmissores. Os transmissores adicionais (referência WS8737S) estão disponíveis no seu distribuidor Velleman® mais próximo. Para alternar entre os canais:

- No ecrã normal, escolha canal 1, 2 ou 3 usando CH.

Observação:

- Certifique-se de que escolhe o canal correto nos respetivos transmissores (ver 6.2 O Transmissor – Mudar de Canal).

WS8737

- Mantenha o botão CH pressionato para ativar a transmissão RF do canal seleccionado.

Retroiluminação

- Com o ecrã no estado normal, pressione SNZ para ativar a iluminação de fundo.

6.2 O Transmissor

Abra cuidadosamente o compartimento das pilhas na parte de trás do transmissor e introduza 2 pilhas x 1.5 V AAA. Respeita as indicações da polaridade. Fechar o compartimento das pilhas.

Mudar de Canal

- Pressione o botão CH no interior do compartimento das pilhas para seleccionar o canal 1, 2 ou 3.

Indicação da Temperatura e da Humidade

- Pressione o botão C/F no interior do compartimento das pilhas para seleccionar a unidade de temperatura.

6.3 Explicação do Ecrã

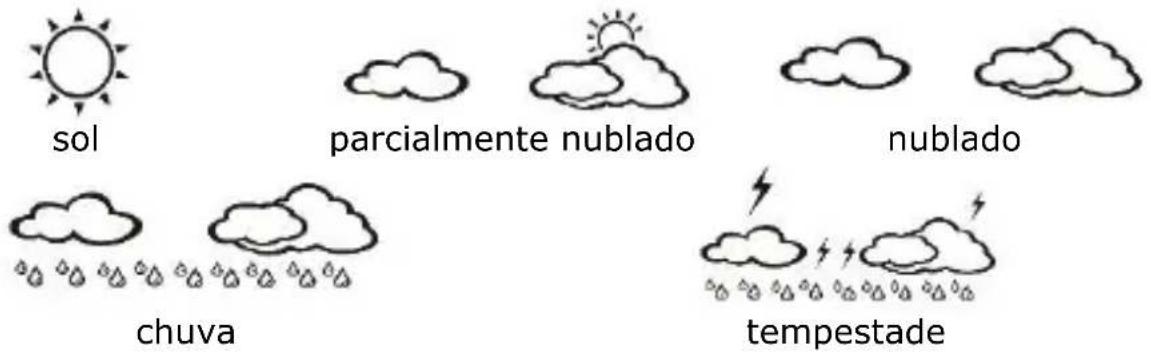

Prognóstico do tempo

Leia a previsão meteorológica na parte esquerda do ecrã.

Histórico da pressão

Esta estação meteorológica grava a pressão das últimas 12 horas e indica a tendência através de um gráfico de barras.

A pressão do ar atual aparece na parte direita do gráfico.

Indicação da Tendência

A tendência meteorológica é calculada com base na diferença entre a temperatura medida e a temperatura actual. A seta aponta para cima e a

WS8737

temperatura actual volta à temperatura medida caso a temperatura actual seja no mín. 1 °C mais elevada que a temperatura medida. A seta aponta para baixo e a temperatura actual volta à temperatura medida caso a temperatura actual seja no mín. 1 °C mais baixa que a temperatura medida. Em qualquer outro caso, a seta aponta para a direita.

interior/exterior

tendência a aumentar/manter/diminuir

conforto

O factor de conforto é calculado comparando a humidade e a temperatura actuais:

ambiente seco

humidade < 40 %

ambiente húmido

humidade > 70 %

ambiente confortável

humidade: 40-70 %

não

qualquer humidade: 40-70 %

símbolo

fases da lua

A estação meteorológica indica uma das oito fases da lua dependendo da posição da luz, da terra, e do sol:

lua nova

lua cheia

lua crescente

lua cheia minguante

quarto crescente lua cheia crescente

quarto minguante

a cheia crescente

lua minguante

Calendário

Leia o calendário no canto inferior direito do ecrã.

Outros ícones

alarme 1 e/ou 2 ativado

função de repetição (snooze) activada

transmissão/recepção DCF

pilhas gastas

7. Limpeza e manutenção

• A estação meteorológica e o transmissor não precisam de qualquer manutenção.
• Limpe regularmente o aparelho usando um pano húmido sem pêlo. Evite o uso de álcool ou dissolventes. Nunca pressione o ecrã.
• Nunca mergulhe o aparelho em qualquer tipo de líquido.
• Substitua as pilhas gastas por pilhas novas do mesmo tipo. Não misture pilhas novas com pilhas usadas.

8. Especificações

frequência de transmissão	433 MHz
amplitude da temperatura exterior	de -20°C a + 60°C
amplitude da humidade exterior	de 20% a 99%
temperatura/humidade exterior	até 3 canais
sensor extra para o exterior	WS8737S
dimensões	receptor	17.3 x 2.2 x 12.5 cm
	transmissor	6 x 9.8 x 3 cm
	LCD	11.2 x 7.5 cm
alimentação (não incl.)	receptor	3 x 1.5 V AAA LR03C
	transmissor	2 x 1.5 V AAA LR03C

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

INSTRUKCJA OBSŁUGI

1. Wstęp

Declaração de conformidade R&TTE

CE

Nós, Velleman NV

Endereço: Legen Heirweg, 33

9890 Gavere

Belgium

declaramos a nossa responsabilidade relativamente ao produto abaixo mencionado:

Marca: VELLEMAN

Designação estação meteorológica sem fio / sensor extra comercial:

Tipo ou modelo: WS8737 / WS8737S

cumpre com os requisitos essenciais e quaisquer outras disposições relevantes as Directiva R&TTE (1999/5/EC).

Este produto está conforme a normas a seguir indicadas:

SAFETY: EN 60065:2002 + A1:2006 + A11:2008 + A2:2010 + A12:2001

EMC: EN 301 489-1 V1.9.2 EN 301 489-3 V1.4.1

R&TTE: EN 300 220-2 V2.3.1 EN 62479:2010

RoHS: EN 62321:2009

Os dados técnicos estão disponíveis e podem ser solicitados através do endereço acima.

Local e data de emissão:

Gavere, 23/06/2014

Responsável da empresa: Vince Van Balberghe – Quality Manager
