MANUAL DE UTILIZADOR CCM362 BOWERS & WILKINS

Obrigado por escolher Bowers & Wilkins. Quando John Bowers fundou a nossa empresa, fê-lo na convicção de que um design criativo, um projecto inovador e uma tecnologia avançada seriam as chaves que podiam desbloquear a apreciação do som em ambiente doméstico. A sua visão é a que continuamos a partilhar e que inspira cada um dos produtos que produzimos.

Bowert & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing

Boweg & Wiking Home Audio

www.bowers-wilkins.com

1. Desembalagem

A Série CCM3 de colunas de tecto foi projectada para oferecer uma fácil instalação e reprodução de áudio de alta qualidade em aplicações discretas de instalações personalizadas. A mesma é particularmente adequada para uso em ambiente húmido, como piscinas. Este manual descreve a instalação das colunas da série CCM3 dentro tectos falsos (pladur e gesso cartonado). O início indica o conteúdo da embalagem da série CCM3:

1. Duas colunas da série CCM3
2. Duas grelhas para colunas CCM3
3. Um template para recorte
4. Duas máscaras de pintura
5. Guia de Início Rápido
6. Informações sobre a garantia

2. Informações básicas da série CCM3

As colunas da série CCM3 de montagem no tecto são compostas por um frontal com as unidades, crossover e terminais, e uma grelha de colocação magnética. O frontal é colocado no tecto por braçadeiras que giram para fora e efectuam o aperto.

Nota: Está disponível uma grelha quadrada em opção para as colunas da Série CCM3. Contacte o seu revendedor Bowers & Wilkins para mais informação.

As colunas da série CCM3 requerem aberturas no tecto e dimensões de profundidade descritas na tabela seguinte:

Modelo Diâmetro de Profundidade Abertura Mínima Necessária

Antes de instalar as colunas da Série CCM3 assegure-se de que a localização escolhida não apresenta obstáculos, como canos ou cabos, que interliram com a instalação. Em paredes existentes, use um detector adequado de barrotes e de tubos para ajudar à construção de um mapa das zonas destinadas à instalação.

3. Posicionamento das colunas da série CCM3

A posição apropriada para as colunas da série CCM3 dentro do ambiente de audição dependerá da sua aplicação específica:

Aplicações gerais de som ambiente:

Em aplicações onde colunas da Série CCM3 são necessárias para funcionar de forma independente para produção de som ambiente, elas poderão ser localizadas no essencial de acordo com a conveniência da instalação e as exigências da arquitectura. O único constrangimento acústico a ter em atenção tem a ver com a localização junto aos cantos que aumenta o ganho das frequências baixas e deve ser evitado.

Aplicações de áudio estéreo:

Em aplicações onde for usado um par de colunas da Série CCM3 para reprodução estéreo convencional, estas devem ser colocadas com uma separação entre 3m e 5m e a uma distância semelhante da posição de audição. Tente evitar a colocação das colunas aos cantos e assegure-se de que existe uma ambiência acústica semelhante junto a cada uma das colunas.

Nota: Diferentes ambientes acústicos podem ser por exemplo, uma parede nua e uma janela com uma cortina pesada.

Aplicações de áudio multicanal:

Para aplicações onde sejam usadas várias colunas de Série CCM3 com sistemas audiovisuais multicanal, as colunas frontais e central devem ser colocadas cerca de 0,5 metros para a frente do plano do ecrã. A coluna central deve estar ao centro do ecrã e as colunas frontais de cada um dos lados a cerca de 0,5 metros da parte lateral do ecrã. As colunas CCM3 dos canais surround devem ser colocadas logo atrás e de ambos os lados da posição de audição. Tente evitar a colocação aos cantos de qualquer uma das colunas e assoguro-se de que a ambiência é semelhante junto a cada uma das colunas frontais e surround.

Nota: Diferentes ambientes acústicos podem ser por exemplo, uma parede nua e uma janela com uma cortina pesada.

O Diagrama 2 ilustra os guías gerais para colocação das colunas

Nota: A natureza da instalação de colunas no tecto significa que por vezes é impraticável a colocação das mesmas na posição acústica ideal. Nestes casos elas devem ser colocadas o mais próximo possível dessa posição. O seu revendedor local da Bowers & Wilkins poderá aconselhá-lo em caso de necessidade.

Nota: Os altifalantes da Série CCM3 produzem campos magnéticos parasitas. Recomendamos que os equipamentos sensíveis a campos magnéticos, como por exemplo os monitores CRT e os cartões magnéticos, sejam mantidos a pelo menos 0,5 metros das colunas. Os monitores LCD, OLED e de plasma não são afectados por campos magnéticos.

Nota: Se as colunas da série CCM3 forem instaladas em "novos" projectos, estão disponíveis kits de pré-montagem e caixas traseiras. O uso de kits de pré-montagem é descrito na Secção 5. O uso de caixas traseiras é descrito no documento separado de instalação da caixa traseira CI300.

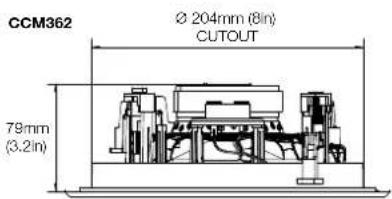

Diagrama 1 Espaço de abertura e profundidade necessários

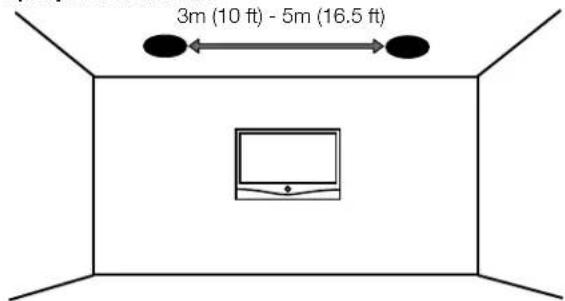

Aplicações de áudio estéreo

Aplicações de áudio multicanal

4. Instalação de Colunas Série CCM3

Para instalar as colunas da série CCM3 prossiga como descrito nos parágrafos seguintes:

4.1 Usando o template de corte fornecido, marque uma linha de corte no tecto. Verifique a linha de corte e defina o diâmetro da abertura correcta. Corte ao longo da linha com uma ferramenta adequada para criar uma abertura redonda no teto.

Nota: Verifique se internamente há espaço livre suficiente junto à abertura, para a rotação das braçadeiras de aperto.

Nota: Para reduzir a possibilidade de aparecimento de ruidos ou vibrações, pode ser usado mastique adesivo entre as fixações e o revestimento na zona envolvente da abertura para as colunas.

4.2 Se o cabo de colunas já estiver presente no tecto, passe-o através da abertura. Se os cabos de colunas ainda não estiverem instalados isso deve ser levado a cabo nesta fase. É provável que necessite de aceder ao tecto pelo chão acima para passar a cablagem.

Deixe cabo suficiente através da abertura para facilitar a ligação à caixa posterior da coluna, mas não tanto que possa vibrar quando puxado para o interior do tecto. O comprimento adequado será de cerca de 1 metro.

Nota: Use sempre um cabo de colunas de alta-qualidade e baixa resistência interna. A baixa resistência é particularmente importante se a distância entre o amplificador e as colunas exceder os 5 metros. O seu revendedor Bowers & Wilkins local poderá, se necessário, aconselhar sobre o tipo de cabo a usar.

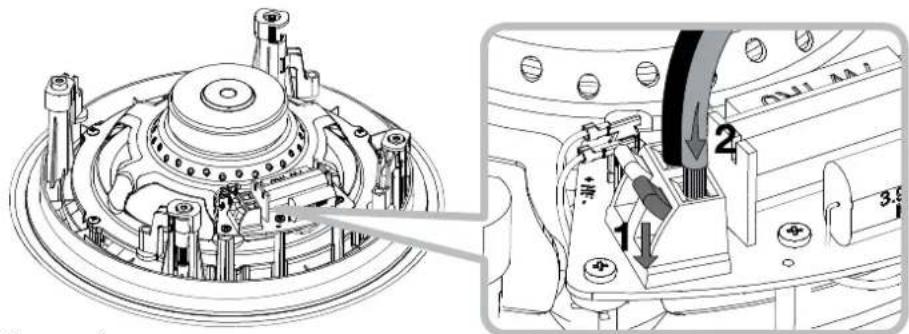

4.3 Agora, ligue os cabos de coluna aos terminais de mola na lateral da moldura. Assegure-se que a polaridade da ligação da coluna está correcta: o cabo ligado ao terminal positivo no amplificador deverá ser ligado ao terminal de mola vermelho na moldura. De forma similar, o cabo ligado ao terminal negativo no amplificador deverá ser ligado ao terminal de mola preto na moldura. O diagrama 3. mostra a ligação do cabo.

Nota: Se o amplificador já estiver ligado ao cabo, deve desligar a alimentação daquele durante as ligações da moldura.

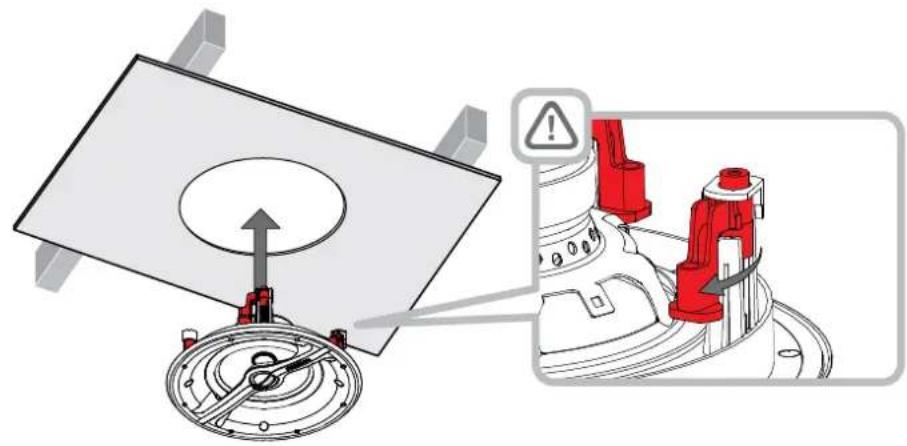

4.4 Com a coluna ligada ao cabo, esta pode ser colocada na abertura do tecto. Assegure-se que as quatro braçadeiras estão viradas para dentro de forma a poderem passar pela abertura. Assegure-se que o cabo de ligação não fica preso em lado nenhum.

Para segurar a coluna, use uma chave de fendas Phillips inserida através dos furos de fixação das braçadeiras no frontal da coluna. Tome muito cuidado para não danificar as unidades com a chave de fendas. Encaixe a chave de fendas com cada parafuso de fixação da braçadeira aparafuse e aperte-os. O diagrama 4 ilustra a inserção e fixação da coluna.

Nota: Se o tecto for para ser pintado após as colunas serem instaladas, deve ser utilizada a máscara de pintura fornecida.

4.5 A grelha pode agora ser colocada. A grelha é mantida no lugar magneticamente, apenas precisa de ser simplesmente alinhada com a ranhura da do limite da moldura onde vai encaixar. O diagrama 5 ilustra a montagem da grelha.

A coluna da série CCM3 está agora instalada e pronta a usar.

Diagrama 3 Ligação da cablagem

Diagrama 5 Montagem da grelha

5 Utilizando um Kit de pré-montagem

Os kits de pré-montagem em instalações personalizadas permitem que as localizações de colunas de emboutir no tecto e na parede sejam pré-definidas antes das placas de pladúr e gesso serem aplicadas às vigas. A passagem e corte do cabo de coluna também são facilitadas através do uso dos kits de pré-montagem. Um kit de pré-montagem (PMK) compreende um molde de plástico que define o tamanho da abertura do modelo de coluna específico, duas tiras de metal perfurado e quatro clips de plástico.

Para usar um PMK, coloque uma tira a cada lado do molde usando os clipes de plástico. O conjunto PMK pode agora ser anexado à estrutura base da parede falsa pregando as tiras de metal de modo que o molde de plástico fique na posição apropriada.

Quando a placa de padur é subsequentemente aplicada (marcada no exterior para designar a posição do kit de pré-montagem) o molde plástico do PMK serve como um guia de corte interno, o que facilita significativamente a abertura de corte da coluna.

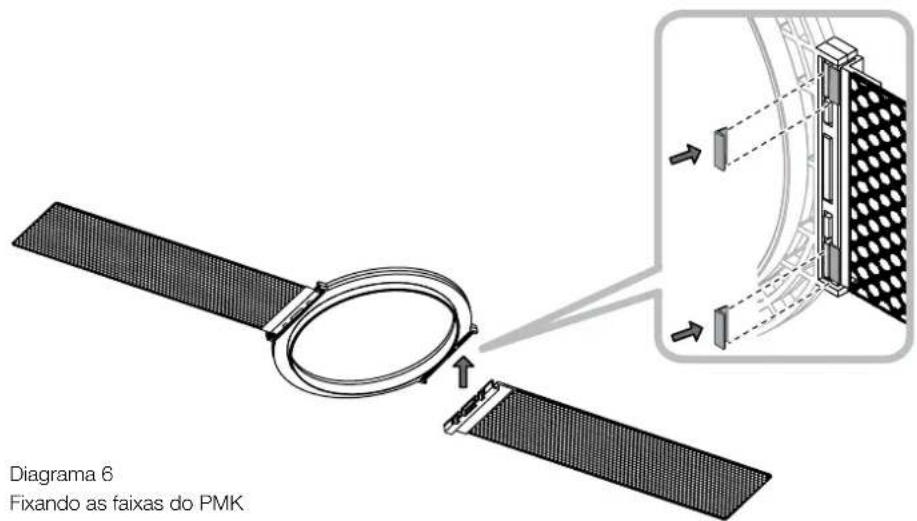

Os diagramas 6-9 ilustram a instalação do PMK.

PMK C8

Diagrama 8
Diâmetro de corte do PMK

ama 7 ação do PMK às vigas do pladur

Diagrama 7
Instalação do PMK às vigas do pladur

ama 9 ação da placa de padur

Diagrama 9
Instalação da placa de pladur

6 Utilizando um Kit de Caixa traseira

Os kits de caixa traseira de instalação personalizada são compostos por uma caixa à prova de fogo que pode ser montada na parede ou tecto por trás das colunas antes da aplicação das placas de pladur ou gesso serem montados às vigas. Para além de possibilitar a conformidade com os regulamentos de fogo, as caixas traseiras também ajudam a optimizar o desempenho da coluna, fornecendo um volume de carga acústica definida. Uma profundidade mínima de 140 milímetros desde o exterior do plano da viga até qualquer obstrução traseira é necessária para poder instalar uma caixa traseira.

As caixas traseiras incorporam abas laterais que se destinam a ser pregadas às vigas adjacentes. Todos os furos devem ser usados para ajudar a minimizar o risco de vibração das abas laterais contra a viga, quando a coluna estiver em uso.

O cabo de coluna entra na caixa traseira pelas glândulas de vedação. Uma vez o cabo introduzido pela glândula, e esta seja apertada, mastic retardador de fogo deve ser utilizado para selar o conjunto. Garanta que um comprimento generoso de cabo está disponível na parte de trás da caixa traseira antes da glândula estar selada. A braçadeira do cabo adjacente à glândula proporciona alívio da tensão dos cabos.

Quando o gesso é aplicado sobre a caixa traseira um pedaço generoso de mástique isolador e retardante de fogo deve ser aplicado em redor das abas laterais de forma a solar o conjunto e minimizar a possibilidade de vibração quando a coluna for utilizada.

Os diagramas 10-12 ilustram a instalação da caixa traseira.

a Caixa Traseira pladur

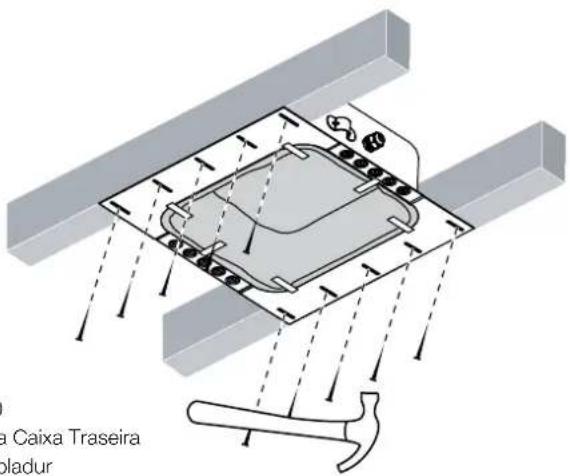

Diagrama 10 Instalação da Caixa Traseira às vigas do pladur

Diagrama 11 Instalação da cablagem

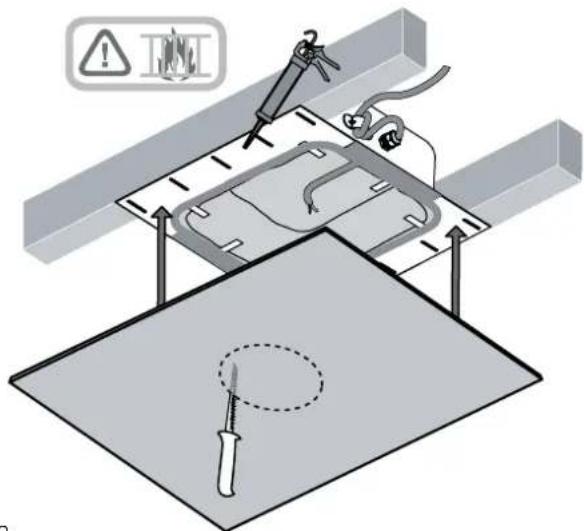

Diagrama 12 Instalação da placa de padur
