NÁVOD K OBSLUZE CCM362 BOWERS & WILKINS

Vítejte u Bowers and Wilkins s reprosoustavami řady CCM3

Děkujeme vám, že jste se rozhodli pro Bowers & Wilkins. Když John Bowers zakládal svou firmu, věřil že zajímavý design, inovativní výzkum a pokročilé technologie jsou klíčem otevírajícím dveře domácí zábavě. My v jeho myšlenkách pokračujeme a při vývoji každého produktu se jimi inspirujeme.

Bowert & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing

Do stropu vestavné (in-ceiling) reprosoustavy řady CCM3 jsou navrženy tak, aby poskytovaly vysoce kvalitní reprodukci a přítom byly vizuálně v interiéru velmi nenápadné. Tento manuál popisuje instalaci reprosoustav řady CCM3 do Klasických sádrokartonových podhledů (tvořených ze sádrokartonových panelů a jejich nosníku). Začněme výčtem obsahu balení reprosoustav CCM3:

1. Dvě reprosoustavy řady CCM3
2. Dvě mřížky pro reprosoustavy CCM3
3. Jedna šablona pro instalační otvor
4. Dvě lakovací masky
5. Návod pro rychlou instalaci
6. Informace o záruce

2. Základní informace o řadě CCM3

Do stropu vestavné reprosoustavy řady CCM3 se skládají z ozvučnice na které jsou namontovány reproduktory s vyhybkou, včetně terminálů a magneticky upevnitelné mřížky. Montážní celek je ve stropě uchycen pomocí úchytů, které se nejprve vysunou do stran a pak se přitáhnou.

Poznámka: Jako zvláštní příslušenství lze pro reprosoustavy řady CCM3 zakoupit také čtvercovou mřížku. Pro více informací kontaktujte svého prodejce Bowers & Wilkins.

Pro reprosoustavy řady CCM3 je ve stropu nutné zhotovit montážní otvor s rozměry dle níže uvedené tabulky:

Průměr montážního Minimální

Model otvoru hloubka

Poznámka: Maji-li být reprosoustavy řady CCM3 instalovány v nově vznikající sádrokartonové konstrukci, lze použit také samostatně prodávané pre-mount kity a back-boxy. Použití tohoto příslušenství je popsáno v kapitole 5. Pro vice informaci kontaktujte svého prodejce Bowers & Wilkins.

CCM362 Ø 204mm (8 in) Rozměry montažního otvoru 79mm (3.2 in)

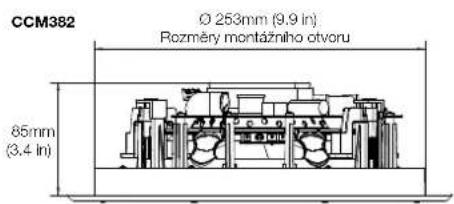

CCM382 Ø 253mm (9,9 in) Rozměry montážního otvoru 85mm (3,4 in)

Obrázek 1
Montážní otvor a jeho rozměry

Před instalaci reprosoustav řady CCM3 se ubezpečte, zda se na vámi vybraném místě ve stropě nebudou nacházet věci, které by instalaci reprosoustavy překážely – například trubky, elektrické vedení apod. Při instalaci do již existující sádrokartonové konstrukce nejprve prověřte vybrané místo pod sádrokartonem pomocí detektoru.

3. Umístění reprosoustav řady CCM3

Správné umístění reprosoustav řady CCM3 v místnosti závisí na aplikaci, pro kterou budou určeny:

Plošné ozvučení jako zvuková kulisa:

Pro aplikace, kdy mají jednotlivé reprosoustavy řady CCM3 hrát samostatně tak, aby vytvářely jen zvukovou kulisu, lze pozice pro jejich umístění vybirat jon dle požadavku architektury. Přesto však dávajte pozor, aby se některé reprosoustavy nenacházely přílš blízko rohů místnosti – vlivem odrazů by u nich mohlo docházet k nepříjemnému zdůraznění basů.

Stereo aplikace:

Má-II být pár reprosoustav řady CCM3 použit pro klasickou dvoukanálovou reprodukci, snažte se reprosoustavy umístit tak, aby vzdálenost mezi nimi byla 3m až 5m a aby byly stejně vzdáleny od mista poslechu. Pokuste se také dodržet stejnou vzdálenost od rohů místnosti, aby měly obě reprosoustavy podobné akustické podmínky.

Poznámka: Rozdílné akustické podmínky mohou být způsobeny také jinými materiály v blízkosti reprosoustavy (okno, těžký závěs atd.).

Multikanálové aplikace

Pro multikanálovou instalaci (domácí kino) tvořenou z reprosoustav řady CCM3 by centr a přední reprosoustavy měly být zhruba 0,5m od přední stěny zobrazovače. Centr pak umístěte v linii středu zobrazovače a přední reprosoustavy zhruba 0,5m od krajů zobrazovače. Reprosoustavy pro surroundové kanály se umístují za posluchače, případně po stranách. Pokustle se také u všech reprosoustav dodržet stejnou vzdálenost od rohů místnosti, aby měly přední i surroundové reprosoustavy podobné akustické podmínky.

Poznámka: Rozdílné akustické podmínky mohou být způsobeny také jinými materiály v blízkosti reprosoustavy (okno, těžký závěs atd.).

Na obrázku 2 je znázoměno nejběžnější umístění reprosoustav.

Poznámka: Může se stát, že díky povaze do stropu vestavných reprosoustav někdy neze dodržet z hlediska akustíky zcela ideální umístění. V těchto případech se ale vždy snažte najít řešení, které je ideálnímu umístění co nejblže. Je-li potřeba, poradťe se s vaším místním prodejcem Bowers and Wilkins.

Poznámka: Reprosoustavy řady CCM3 produkuji stálé magnetické pole. Proto se nedoporučuje k nim umístovat do vzdálenosti menší než 0.5m zařízení citlivá na magnetické vyzařování (např, klasické vakuové obrazovky TV přijímačů). LCD, či plazmové zobrazovače nebývají na toto vyzařování citlivé.

Stereo aplikace

3m - 5m

3m - 5m

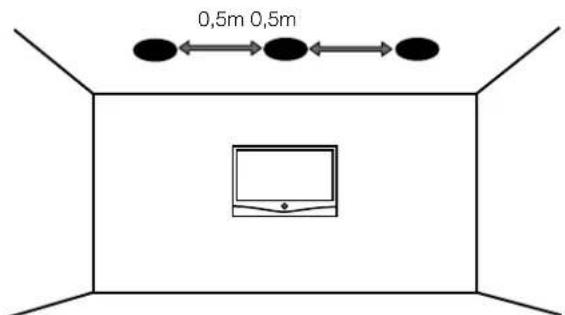

Multikanálové aplikace

0,5m 0,5m

0,5m

Obrázek 2
Umístění

4. Instalace reprosouvav řady CCM3

Proces instalace reprosoustav řady CCM3 popisují následující odstavce:

4.1 Podle dodávané šablony překreslete na strop obrys instalačního otvoru. Ujistěte se, že vámi nakreslené linky reprezentují správné rozměry. Podle linek vyřízněte odpovídajícím nástrojem v sádrokartonu kruhový otvor.

Poznámka: Zajistěte, aby po stranách otvoru bylo za sádrokartonem dostatek místa pro plné vysunuti úchytů reprosoustavy.

Poznámka: Aby se snižilo riziko možných rezonancí, aplikujte v blízkosti otvoru mezi nosníky konstrukce a sádrokarton nějaký pružný tmel.

4.2 Je-li reprokabel v dutině stěny již natažen, provlékněte jej instalačním otvorem ven. Pokud ještě natažen není, jo dobré tak učinit právě v této fází. Pro vedení kabelu směrem k instalačnímu otvoru možná budete potřebovat také přístup od podlahy nad stropem.

Z instalačního otvoru nechte vystupovat dostatečnou délku kabelu pro snadné připojení reprosoustavy. Ne však přilš, aby po zasunutí reprosoustavy do stěny nezpůsoboval volný kabel rezonance. Většinou je optimální ponechat zhruba 1m kabelu.

Poznámka: Vždy používejte jen kvalitní kabeláž s nízkým odporem. Nízký odpor je důležitý zvláště když délka kabelu od zesilovače k reprosoustavě překračuje 5m. Je-li potřeba, konzultujte výběr kabelu s vaším prodejcem Bowers and Wilkins.

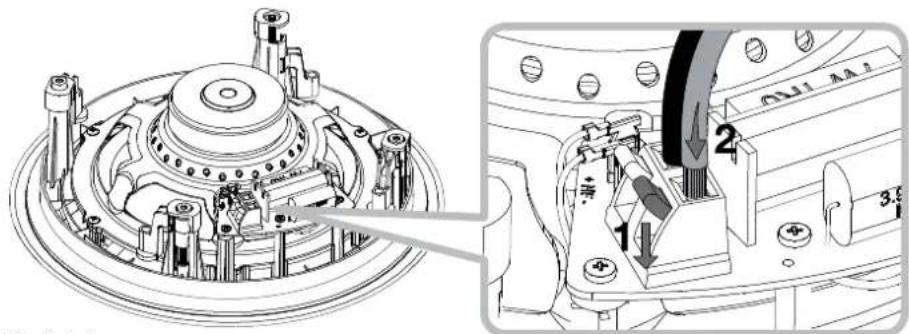

4.3 Nyní reprokabel zapojte k terminálům na straně ozvučnice. Dbejte, aby polarita zapojení byla správně: Kabel od kladného terminálu zesilovače musí být připojen k červeně označenému terminálu na ozvučnici. Stejně tak kabel od záporného terminálu zesilovače je třeba zapojit do černě označeného terminálu na ozvučnici. Připojení kabelu je znázoměno na obrázku 3.

Poznámka: Pokud je již pri zapojování reprosoustavy kabel prípojen k zesilovači, je třeba pred prípojováním rámečku zesilovač vypnout.

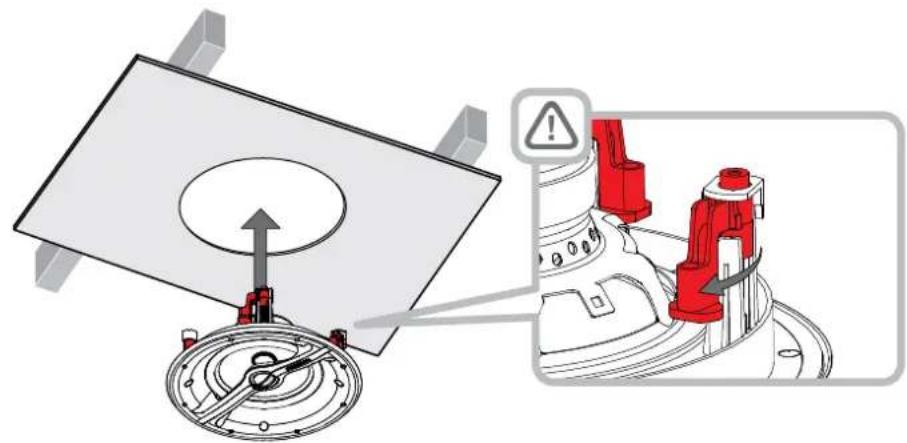

4.4 Je-li reprosoustava připojena ke kabelu, lze ji vložit do instalačního otvoru ve stropě. Ujistěte se, zda jsou čtyň výsuvné úchyty otočeny dovnití a tim je umožněn průchod reprosoustavy instalačním otvorem. Pak reprosoustavu vsuřite do otvoru tak, aby svým lemem dosedla na povrch stropu. Dávejte přítom pozor, aby nedošlo ke skřípnutí kabelu.

Pro upevnění reprosoustavy použijte šroubovák se zakončením typu Phillips. V otvorech na přední části ozvučnice se nalézají šrouby, vedoucí na zadní straně k výsvuvným úchytům, S velkou opatmostí postupně všemi těmito šrouby pomocí šroubováku otáčojte (dotahujte je). Pří prvním pootočení dojde k vysunutí úchytu nad zadní stranu sádrokartonu a při dalším otáčení se úchyt k sádrokartonu přitahuje. Vložení reprosoustavy do otvoru a její uchycení znázorňuje obrázek 4.

Poznámka: Má-li být strop natírán pri již namontované reprosoustavě, použijte k jejimu zakrytí dodávanou lakovací masku.

4.5 Nyrí lze upevnit mřížku. Mřížka drží na svém místě magneticky, takže je třeba ji jen umístit do drážky v přírubě, kde dosedne na své místo. Uchycení mřížky znázomůuje obrázek 5.

Nyní je reprosoustava řady CCM3 nainstalována a připravena k použití.

Obrázek 3 Připojení kabelu

Obrázek 4 Zajištění reprosoustawy

Obrázek 4 Zajištění reprosoustavy

Obrázek 5 Připevnění mřížky

5 Použití Pre-mount Kitu

Pre-mount kity pro vestavné reprosostavy umožňují dofinovat pozici reprosoustavy mozi dvěma nosníky sádrokartonové konstrukce, ještě před usazením sádrokartonové desky. Usnadňují také instalaci kabeláže. Pre-mount kit (PMK) se skládá z plastového výlisku jehož rozměr je dán konkrétním modeled reprosoustavy, dvou kovových perforovaných pásů a čtyř plastových spon.

Chcete-li pre-mount kit (PMK) použít, přípevněte nejprve pomocí plastových spon kovové pásy po stranách plastového výlsku. Nyní lze smontovaný PMK upevnit k nosníkům sádrokartonové konstrukce. Najděte správnou pozici mezi vzpěrami a pak kovové pásy PMK přípevněte k nosníkům sádrokartonové konstrukce pomocí hřebů.

Usadite-li později sádrokartonový panel (na jehož vněší straně je poznačené místo za kterým se bude nacházet PMK), může vnitřní obrys plastového výlisku pre-mount kitu posloužit jako vodítko pro snadnější vyříznutí montážního otvoru,

Instalaci PMK znázorňují obrázky 6 až 9.

PMK C8

Rozměry montážního olvoru

Obrázek 6 Připevnění perforovaných pásů

Připevnění perforovaných pásů

nek 7 nění PMK k nosníkům

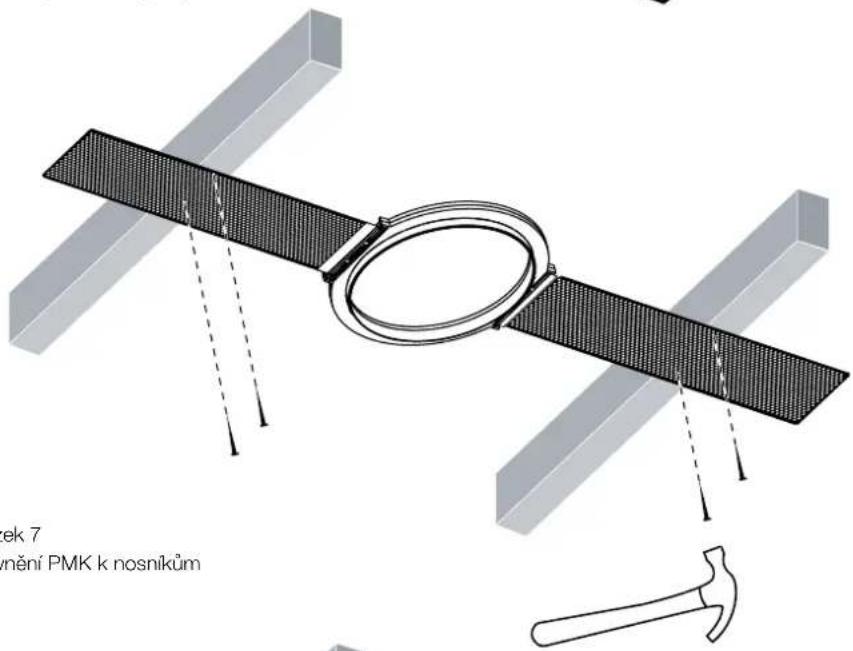

Obrázek 7

Připevnění PMK k nosníkům

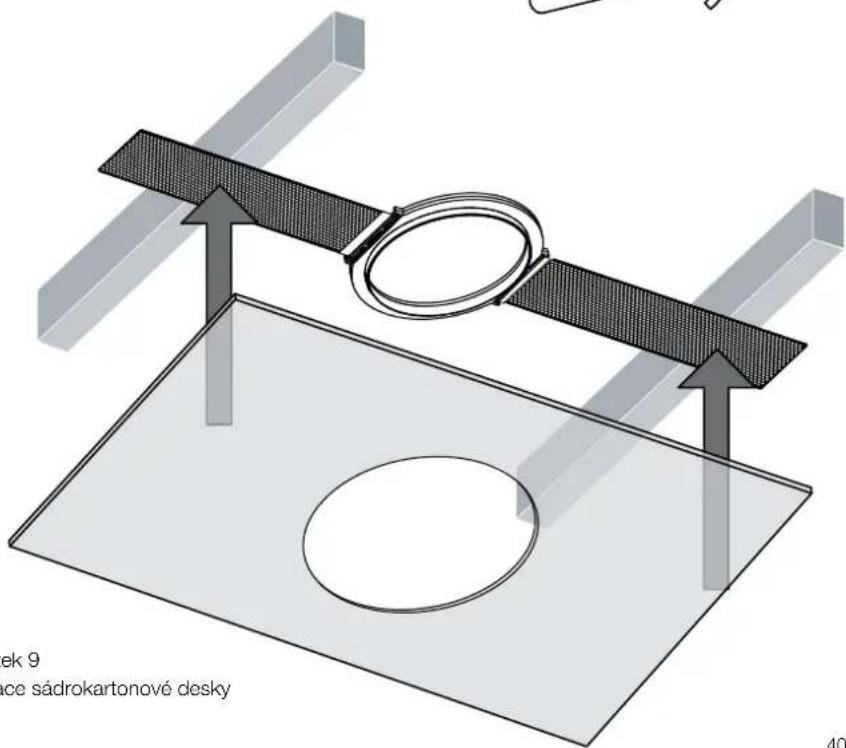

ek 9 ace sádrokartonové desky

6 Použití Back-boxu (zadní ozvučnice)

Back-box je protipožární kryt zadní strany reprosoustavy, jenž zároveň plíní funkci ozvučnice. Jeho instalace je ovšem možná pouze ve fází, kdy na nosníky ještě není osazen sárokartonový panel. Mimo to, že back-box umožňuje splnění protipožárních předpisů, pomáhá také výslednému zvuku reprosoustavy, protože definuje její správný pracovní objem. Pro jeho instalaci je nutné počítat s mezerou mezi sádrokartonovým panelem a zadním stropem minimálné 140 mm.

Back-box je po stranách vybaven děrovaným lemem, umožňujícím jeho přípevnění k nosníkům sádrokartonové konstrukce pomocí hřebů. Pro přípevnění back-boxu využijte co nejvíce těchto otvorů, aby jste předešli možným rezonancím.

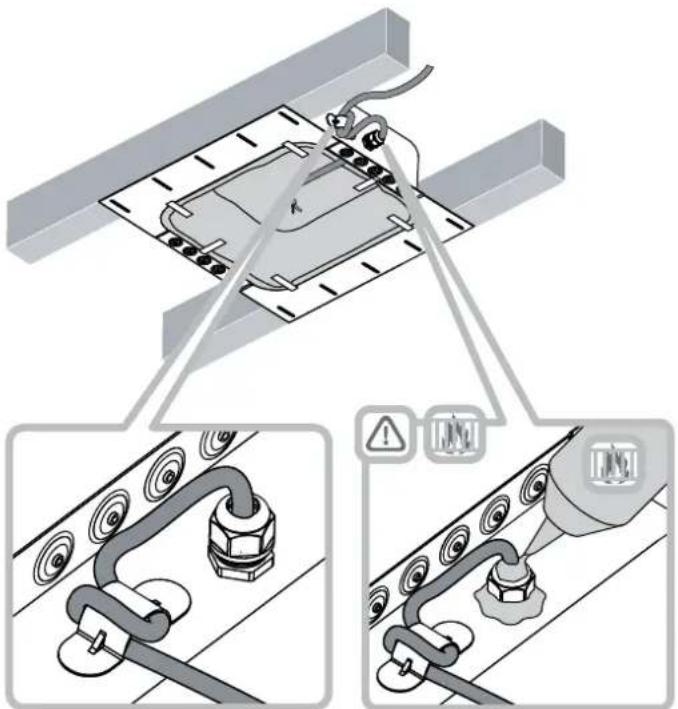

Reproduktorový kabel vstupuje do back-boxu skrze těsnící průchodku. Jakmile je kabel protožen a průchodka dotáhnuta, může být pro utěsnění použit ještě nehoňlavý tmel. Před zafixováním tmelom se však ještě jednou ujistěte, že jste si uvnitř back boxu ponechali dostatečně dlouhý kus kabelu. Vedle průchodky je také kabelová svorka, umožňující zafixování kabelu tak, aby se zabránilo jeho vytržení z průchodky.

Při usazování sádrokartonového panelu, použijte mezi jeho zadní povrch a lem back-boxu nehořlavý pružný tmel, aby se předešlo možným rezonancím.

Instalaci back-boxu znázomňují obrázky 10 až 12.

ack-boxu k nosniküm

Obrázek 10
Připevnění Back-boxu k nosníkům

Obrázek 12
Instalace sádrokartonové desky
