Welkom bij Bowers & Wilkins en de CCM3 Serie

Dank u voor het kiezen van Bowers & Wilkins. Toen John Bowers het bedrijf oprichtte, was hij ervan overtuigd dat een fantasievol ontwerp, innovatieve techniek en moderne technologie de sleutels vormden tot muziekbeleving thuis. Het is deze overtuiging waar we nog steeds van uitgaan en die de inspiratie vormt voor elk product dat we ontwerpen.

Bowert & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing BOWERT &Willing

Het ontwerp van de CCM3 Serie plafond luidsprekers is gericht op gemakkelijke installatie en hoogwaardige audio reproductie in een discrete opstelling. Zij zijn bijzonder geschikt voor gebruik in een vochtige omgeving zoals een zwembad. In deze handleiding wordt beschreven hoe de CCM3 Serie luidsprekers worden geinstalleerd in bestaande systeemplafonds (balkjes en pleisterwerk). Eerst de inhoud van de CCM3 doos:

1. Twee CCM3 Serie luidsprekers
2. Twee CCM3 grills
3. Eén sjabloon voor de opening
4. Twee vermaskers
5. Eén beknopte handleiding
6. Informatie over garantie

2. CCM3 Serie Uitgangspunten

De CCM3 Serie luidsprekers bestaan uit een baffle – frontplaat – waarop de luidsprekers, het wisselfilter en de aansluitingen zijn gemonteerd en een magnetisch bevestigde grill. De baffle wordt in het plafond bevestigd met naar buiten uitklapbare klemmen.

Opmerking: een vierkante gril is leverbaar voor de CCM6 Serie luidsprekers. Nadere informatie bij uw plaatselijke Bowers & Wilkins leverancier.

De CCM3 Serie luidsprekers hebben de volgende opening en diepte nodig:

Diameter Minimale Model Opening Inbouwhoogte

CCM362 204 mm (8.0") 79 mm (3,2")

CCM382 253 mm (9,9") 85 mm (3,4")

Opmerking: wanneer CCM3 luidsprekers worden geinstalleerd in een nieuwbouw project, zijn daarvoor voorgemonteerde sets en achterkasten leverbaar. Het gebruik van voormontage sets is beschreven in paragraaf 5. Het gebruik van achterkasten wordt beschreven in de afzonderlijke CI300 Achterkast Installatie Handleiding.

CCM362 Ø 204 mm (8") CUTOUT 79 mm (3,2')

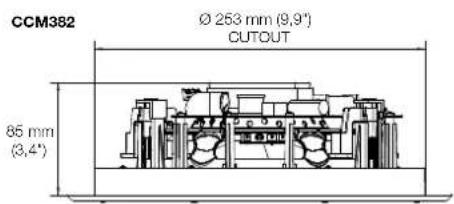

CCM382 Ø 253 mm (9,9") CUTOUT 86 mm (3,4°)

Afbeelding 1 Benodigde ruimte boven en achter

Voordat u de CCM3 Serie luidsprekers installeert, dient eerst gecontroleerd te worden of de gekozen plaats vrij is van leidingen en bedrading die de installatie in de weg kunnen staan. In bestaande tussenwanden kan een speciale sensor voor steunbalken worden gebruikt om deze op te sporen en een leidingen detector om de gekozen plaats te controleren.

3. Opstelling van de CCM3 Serie Luidsprekers

De juiste opstelling van de CCM3 Serie luidsprekers in de luisterruimte wordt bepaald door de specifieke toepassing:

Algemene Achtergrond Audio Toepassingen In toepassingen waar afzonderlijke CCM3 Serie luidsprekers onafhankelijk worden gebruikt voor achtergrondmuziek, kunnen zijn in principe worden geplaatst daar waar dat installatietechnisch of qua inrichting het beste uitkomt. Het enige punt waar rekening mee moet worden gehouden, is dat opstelling in een hoek wezenlijk meer lage frequentie geeft en daarom vermeden dient te worden.

Stereo Toepassingen

In toepassingen waar een paar CCM3 Serie luidsprekers worden gebruikt voor conventionele stereoweergave, dienen zij 3 tot 5 m (10 tot 16,5 ft) uit elkaar te worden geplaatst en op ongeveer dezelfde afstand van de luisterpositie te zijn. Probeer opstelling in een hoek te vermijden en probeer de akoestische omgeving van elke luidspreker zo identiek mogelijk te houden. Zie de afbeelding hierboven.

Opmerking: verschillende akoestische omgevingen zijn bijvoorbeeld een kale wand en een raam met een zwaar gordijn.

Meerkanalen Audio Toepassingen

Bij toepassingen waar meerdere CCM3 Serie luidsprekers worden toegepast in meerkanalen audio/videosystemen, dienen de center en front luidspreker ongeveer 0,5 m (20") voor het vlak van het beeldscherm te worden geplaatst. De center luidspreker dient horizontaal op de hartlijn van het beeldscherm te worden geplaatst en de front luidsprekers binnen ca. 0,5 m (20") ter weerszijden van het beeldscherm. De surround CCM3 Serie luidsprekers worden juist achter aan beide zijnden van de luisterpositie opgesteld. Probeer opstelling in een hoek te vermijden en probeer de akoestische omgeving van elke front en surround luidspreker zo identiek mogelijk te houden.

Opmerking: verschillende akoestische omgevingen zijn bijvoorbeeld een kale wand en een raam met een zwaar gordijn.

In afbeelding 2 ziet u de algemene richtlijnen voor de opstelling.

Opmerking: kenmerk van het installieren van plafond luidsprekers is dat het soms onpraktisch is ze op de akoestisch ideale plaats te installeren. Monteer ze in die gevallen zo dicht als mogelijk bij de ideale plaats. Raadpleeg zonodig uw Bowers & Wilkins leverancier voor advies.

Opmerking: de eenheden van de CCM3 Serie luidsprekers hebben een magnetisch strooiveld. We raden u daarom aan magnetisch gevoelige zaken zoals beeldbuizen en magnetische kaarten, cassettes en dorgolijke, minimaal 0,5 m (20") bij de luidspreker vandaan te houden. LCD- en plasmaschermen zijn niet gevoelig voor dat magnetisch strooiveld.

Stereo Toepassingen

3 m (10 ft) - 5 m (16,5 ft)

3 m (10 ft) - 5 m (16,5 ft)

Meerkanalen Audio Toepassingen

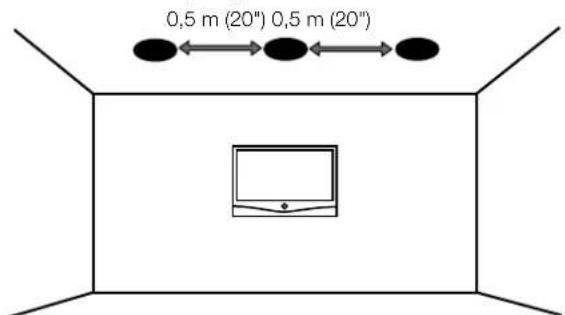

0,5 m (20") 0,5 m (20")

0,5 m (20")

Afbeelding 2 Opstelling

4. Installeren CCM3 Serie Luidsprekers

Om een CCM3 Serie luidspreker te installeren gaat u te werk als in de volgende paragrafen beschreven:

4.1 Met behulp van het bijgevoegde sjabloon markeert u de te maken uitsnede in het plafond. Controleer of de markering de juiste diameter heeft. Maak op de markering een ronde opening in het plafond.

Opmerking:zorg ervoor dat er rond de opening voldoende ruimte is voor de klemmen waarmee de baffle wordt vastgezet.

Opmerking: om de kans op brom of rammelen achter het plafond zo klein mogelijk te maken, is het verstandig mastiek of kit aan te brengen tussen de balken en het plaatwerk rond de luidspreker.

4.2 Wanneer achter het plafond al luidsprekerkabel aanwezig is, trekt u deze kabel door de opening. Zijn de luidsprekerkabels nog niet geinstalleerd, doe dat dan nu. De mogelijkheid bestaat dat u toegang zult moeten krijgen via de vloer erboven om de kabels naar de opening in het plafond te leiden.

Laat voldoende kabellengte door de opening om de luidsprekers te kunnen aansluiten, maar niet teveel daar dit rammelen of andere bijgeluiden kan veroorzaken wanneer de luidsprekers in het plafond zitten. Ongeveer 1,0 m (3 ft) is voldoende.

Opmerking: gebruik altijd hoogwaardige luidsprekerkabel met een geringe weerstand. Een geringe weerstand is vooral belangrijk wanneer de longte van de kabel groter is dan 5 m. Uw Bowers & Wilkins leverancier kan u adviseren over de meest geschikte kabel.

4.3 Verbind nu de luidsprekerkabel met de klemmen aan de zijkant van de baffle. Overtuig u ervan dat de polariteit correct is: de ader die is verbonden met de positieve aansluiting van de versterker dient te worden verbonden met de rode klem op het frame. Op dezelfde wijze wordt de negatieve pool van de versterker verbonden met de zwarte klem op het frame. In afbeelding 3 ziet u de juiste aansluitingen.

Opmerking: wanneer de kabel al op de versterker is aangesloten, deze uitschakelen voordat u de verbindingen met de achterkast maakt.

4.4 Nu het frame is aangesloten kan deze worden opgetild en in de opening in het plafond worden geschoven. Controleer of de vier uitklapbare klemmen naar binnen zijn gedraaid zodat het geheel door de opening kan en ligt de luidspreker op zodat deze gelijk komt te liggen met het plafond. Let erop dat de kabel niet ergens klem komt te zitten.

Om de luidspreker vast te zetten gebruikt u een kruiskop schroevendraaier die u door de openingen in de klemmen in het front steekt. Let erop dat u de luidsprokoreenhoden niet beschadigt met de schroevendraaier. Draai u één voor één de uitklapbare klemmen vast. Zie hiervoor afbeelding 4.

Opmerking: wanneer het plafond geschilderd wordt nadat de luidsprekers zijn gemonteerd, kunt u daarvoor het bijgevoegde verfmasker gebruiken.

4.5 Nu kan de grill worden aangebracht. Deze wordt magnetisch op zijn plaats gehouden; houd de grill in lijn met de groef in de rand van het frame en klik hem op zijn plaats. In afbeelding 5 ziet u het aanbrengen van de grill.

De CCM3 Serie luidspreker is nu gereed voor gebruik.

Afbeelding 3 Kabelaansluiting

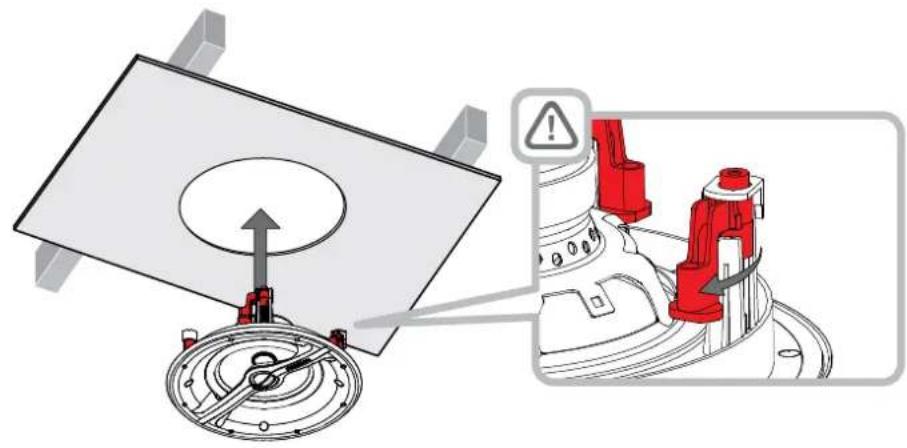

Afbeelding 4 Vastzetten luidspreker

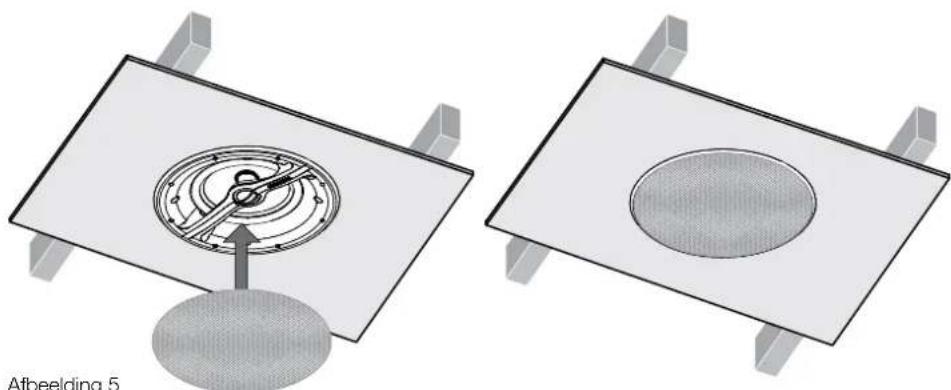

Afbeelding 5 Aanbrengen van de grill

5. Gebruik Voormontage Set

Deze speciale voormontage sets zijn bedoeld om een ruimte in het plafond of in de wand te definiëren voordat het stucwerk op de tengels wordt aangebracht. Het trekken en op lengte maken van de luidsprekerkabels gaat ook gemakkelijker met een voormontage set. Een voormontage set (PMK) bevat een plastic model dat de grootte van de opening van het specifieke model voorstelt, twee geperforeerde metalen strips en vier plastic clips.

U gebruikt de PMK door één strip aan elke zijde van het model aan te brengen met de plastic clips. De PMK kan nu aan de tengels worden bevestigd door de metalen strips op de tengels te spijkeren zodat het plastic model op de plaats komt waar later de luidspreker moet komen.

Wanneer tenslotte het stucwerk of de tegels worden aangebracht (aan de buitenzijde gemarkeerd waar de voormontage set moet komen) dan dient het plastic model PMK als een interne richtlijn waardoor het maken van de opening een stuk gemakkelijker wordt.

De afbeeldingen 6 - 9 geven de PMK installatie weer.

PMK C8

PMK afmetingen opening

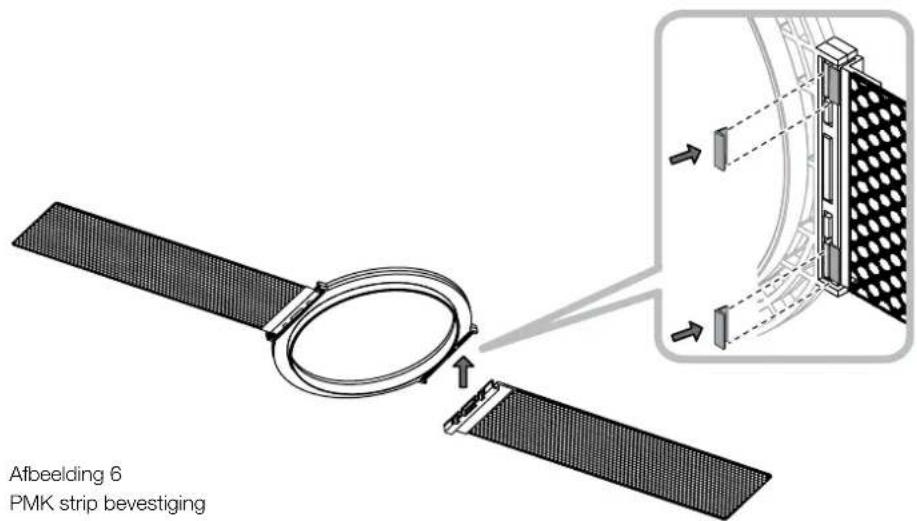

Afbeelding 6 PMK strip bevestiging

Afbeelding 6

PMK strip bevestiging

Holding 7 steun aanbrengen

Afbeelding 7

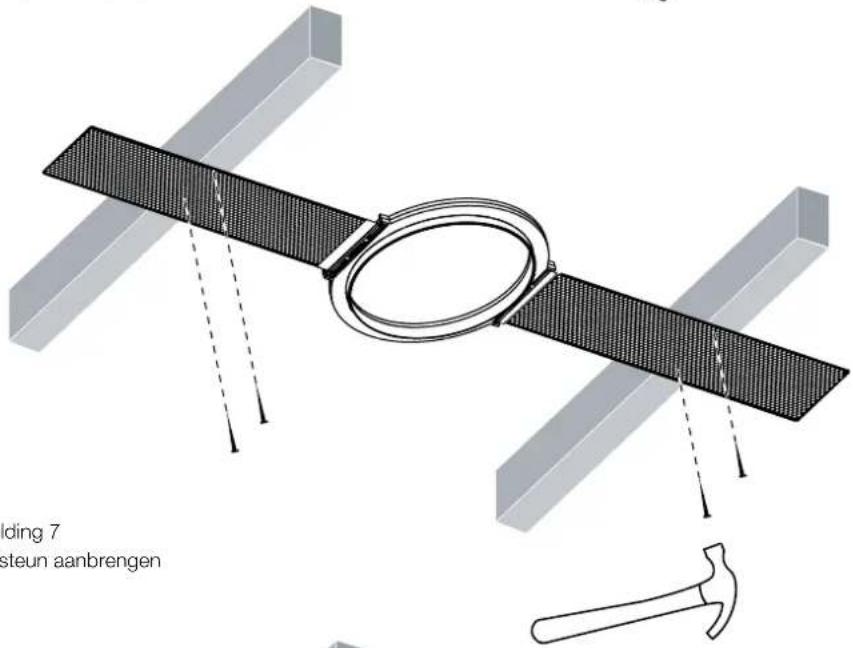

PMK steun aanbrengen

ding 9 and (pleisterwerk) installatie

Afbeelding 9

Gipswand (pleisterwerk) installatie

6. Gebruik Achterkast Set

De Custom achterkast set bestaat uit een brandveilige kast die achter plafond- of wandluidsprekers kan worden gemonteerd voordat het pleisterwerk of andere afwerking wordt aangebracht. Naast het voldoen aan de regels voor brandpreventie, helpen achterkasten ook de prestaties van de luidsprekers te verbeteren doordat zij een tevoren bepaalde akoestische belasting vormen. Een minimum diepte van 140 mm van de onderste steunbalk tot de constructie daarachter is nodig om een achterkast te kunnen aanbrengen.

In de zijkanten van de achterkast zijn gaatjes aangebracht die bedoeld zijn voor het vastspijkeren van de achterkast op de steunbalken. Gebruik vooral alle gaatjes om te voorkomen dat de zijkanten gaan trilen tegen de balken wanneer de luidspreker in gebruik is.

De luidsprekerkabel komt de achterkast binnen via een dichtgekitte doorvoer. Zodra de kabel daar doorheen is gevoerd en de voorvoer vastgezet, gebruikt u brandveilige kit om het af le sluiten. Zorg voor ruim voldoende kabellengte in de achterkast voordat u de doorvoer afwerkt. Een kabelklem dichtbij de doorvoer zorgt voor kabelontlasting.

Wanneer het plafond (wand) wordt afgewerkt is het belangrijk ook de randen van de achterkast met kit o.i.d. af te werken om de kans op trillingen zo klein mogelijk te maken wanneer de luidspreker wordt gebruikt.

Afbeeldingen 10 – 12 laten de installatie van de achterkast zien.

0 teunen installatie

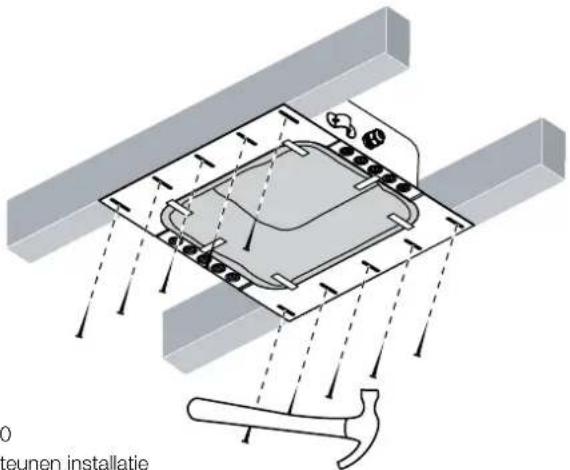

Afbeelding 10
Achterkast steunen installatie

Afbeelding 12
Gipswand (pleisterwerk) installatie
