HASZNÁLATI ÚTMUTATÓ CCM362 BOWERS & WILKINS

Üdvözli Önt a Bowers & Wilkins és a CCM3 sorozat

Köszönjük, hogy a Bowers & Wilkins-t választotta. Amikor John Bowers megalapította a cégünket, abban a hitben tette, hogy a kreatív dizájn, az innovatív tervezés és a fejlett technológia a kulcsai az otthoni zenehallgatás élvezetének. Az Ö hite az egyik ok, amiért mi folytatjuk és inspirál minket minden termékünk tervezésénél.

Bowert & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing BOWERT & Willing

A CCM3 sorozat mennyezetbe épílhető hangsugárzókból áll, melyek könnyedén beüzemelhetőek és kiváló hangminőséggel rendelkeznek az otthoni egyedi kiépítésű alkalmazásokhoz. A hangsugárzók használhatók nedves, párás körülmények között is, például uszodákban. Ez a leírás bemutatja a CCM3 sorozatának a beépítését, hagyományos könnyűszerkezetes és gipszkarton mennyezetekbe is. Elsőként azonban tekintse meg a CCM3 sorozat dobozának a tartalmát:

1. Két CCM3 sorozatú hangsugárzó
2. Két CCM3 hangsugárzó rács
3. Egy kivágási sablon
4. Két festő maszk
5. Gyors beállítás útmutató
6. Garancia információ

2. CCM3 sorozat alapok

A CCM3 sorozat beépíthető hangfalai magában foglalják a hangszórókat, a keresztváltót, a csatlakozókat és a mágnesesen rögzíthető előlapot. A hangsugárzó a kiforduló kampóinak segítségével rögzíthető a monnyezethez.

Megjegyzés: A CCM3 sorozat hangfalaihoz opcionálisan négyzet alakú keretet is beszerezhet. További információkért vegye fel a kapcsolatot a helyi Bowers & Wilkins kereskedőjével.

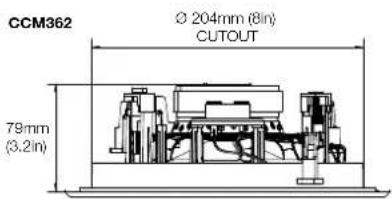

A CCM3 sorozat hangfalainak beépítéséhez szükséges kivágási átmérők és mélységek a következő táblázatbari találhatók meg:

Minimális fal

Modell Nyilás átmérő mögötti mélység

Megjegyzés: Ha CCM3 sorozat hangfalait még épíkezéskor szerelné be, beépítő keret és hátsó doboz beszerelése is lehetséges. Használja az 5. bekezdésben ismertetett beépítő keretet. Csak a mellékelt CI300 Back-box (hátsó doboz) installációs füzetben ismertetett hátsó dobozt használja.

Mielőtt beópítené a CCM3 sorozatú hangfalakat, bizonyosodjon meg arról, hogy a kiválasztott falfelület mögött nem helyezkednek el csövek, vízvezeték vagy elektromos hálózat. Már kész falazatnál használjon fémérzékelő müszert, melynek segítségével feltérképezheti és megvizsgálhatja a fal szerkozetót.

3. A CCM3 sorozat hangfalainak az elhelyezése

A CCM3 sorozat hangfalainak megfelelő elhelyezése a hallgatási kömyezettől függően változhat:

Általános hattérhangsugárzóként való alkalmazások: Azon alkalmazásoknál, ahol egy darab CCM3 sorozatú hangfal van installálva, független meghajtás szükséges, és az elhelyezés nagymértékben a beépítés helyétől és a helyseg építészeti elrendezéstől függ. Az egyedüli akusztikus problémát a kényszerűen sarokba épített hangfal okozhatja. Ilyenkor a mély frekvenciák hangereje jelentősen megnőhet, mely akár zavaróvá is válhat.

Sztereó audió alkalmazások:

Azon alkaimazásoknál, ahol egy pár CCM3 sorozatú hangfal van beépítve, a hagyornányos sztereó rendszerek kiépítésének megfelelően a hangfalak egymástól való távolsága lehetőleg 3m (10 ft) és 5m (16.5ft) között legyen és a hallgatási pozíciótól pedig lehetőleg egyenlő távoiságra. Próbálja elkerülni a hangfalak sarokba való beépítését, a két hangfal beépítési környezete pedig hasonló legyen.

Megjegyzés: Különböző akusztikai elemek lehetnek például: csupasz falfelület és nehéz függönnyel ellátott ablak stb.

Többcsatornás audio alkalmazások

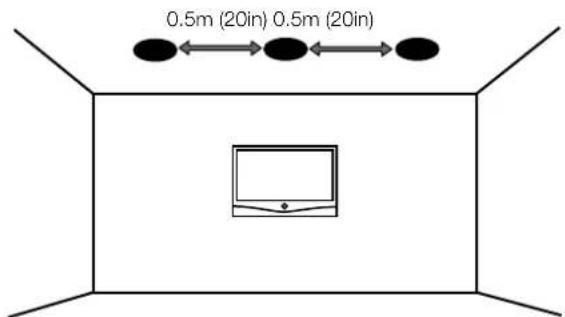

Azon alkalmazásoknál, ahol számos CCM3 sorozatú hangfal van installálva, többcsatornás audió-videó rendszerek kiépítésekor, a bal és jobb első hangsugárzók a képernyő szélétől körülbelül 0.5m (20 in) távolságra legyenek. A center csatorna közvetlon a képernyő fölött vagy alatt helyezkedjen el, illetve ha hangáteresztő vássznat alkalmaz, akkor közvetlenül a képernyő (vászon) mögött. A CCM3 háttér hangsugárzók a hallgatási pozíció mögé és ahhoz mértén egyenlő távolságra helyezkedjenek el. Próbálja elkerülni a hangfalak sarokba való beépítését, a két hangfal beépítési kömyozete pedig hasonló legyen.

Megjegyzés: Különböző akusztikai elemek lehetnek például: csupasz falfelület és nehéz függönnyel ellátott ablak stb.

A 2. ábra mutatja be az általános elhelyezési tudnivalókat.

Megjegyzés: A falba építhető hangfalak kialakításából adódóan, néha nehéz megtaláni az ideális beépítési pozíciót. Ebben az esetben a fent javasoltakhoz hasonlóan próbálja beépíteni a hangfalakat. Amennyiben szükséges a Bowers & Wilkins márkakereskedőjétől is kéhet tanácsot.

Megjegyzés: A CCM3 sorozat hangszórói szórt mágneses térrel rendelkeznek. Javasoljuk, hogy a mágneses mezőre érzékony eszközök, például CRT képemyők, mágneskártyák legalább 0.5m (20 in) távolságra legyenek a hangfalaktól. Az LCD, OLED és plazmaképemyőkre a mágneses tér nincsen hatással.

Sztereó audió alkalmazások

Többcsatornás audio alkalmazások

4. A CCM3 sorozat hangfalainak telepítése

Az alábbi fejezetek a CCM3 sorozat hangfalainak telopítési folyamatát mutatják be:

4.1 A mellékelt kivágási méretsablon segítségével rajzolja tel a falra a kivágási átmérőt. Ellenőrizze a méretek pontosságát. A vonalak mentén haladva, egy alkalmas szerszámmal vágja ki a falból a nyilást.

Megjegyzés: Bizonyosodjon meg arról, hogy a nyilásban elegendő hely legyen, a keret kampóinak teljes kifordulásához.

Megjegyzés: A zörgő hangok kialakulásának elkerülése érdekében, a nyilás körüli merevítő oszlopokat és a gipszkarton falat ragassza össze.

4.2 Ha a hangsugárzó vezeték már be van húzva a falba, egy szakaszon húzza ki a kivágott nyílason. Ha még nincs behúzva kábel a falba, azt lehetőleg ebben a szakaszban tegye meg. Előfordulhat, hogy hozzáférést kell biztosítania a padlón keresztül, hogy irányítani lehessen a falban lévő kábeleket.

Hagyjon szabadon elegendő hangszóróvezetéket, hogy azt a hangsugárzóhoz könnyen tudja csatlakoztatni, de ne túl sokat, mert a feleslegesen lógó vezeték, a beópítós után zizogő, zörgő hangokat okozhat. Nagyjából 1m a bekötéshez szükséges vezetékhossz.

Megjegyzés: Mindig jó minőségű, alacsony ellenállású hangszórókábelt használjon. Az alacsony ellenállás különösen fontos tényoző, ha az erősítő és a hangfalak bekötéséhez szükséges vezetékhossz meghaladja az 5 métert. A helyi Bowers & Wilkins márkakereskedője segíthet a megfelelő hangsugárzó kábel kiválasztásában.

4.3 Most csatlakoztassa a hangszóró vezetéket a rugós aljzatba, ami hangsugárzó oldalán taiálható. Győződjön meg arról, hogy vezetéket a polaritásnak megfelelően kötötte be. Ha a vezeték egyik oldala az erősítő pozitív csatlakozójára van kötve, akkor a hangsugárzó piros színű aljzatába kell, hogy csatlakozzon. Hasonlóképpen, ha a vezeték másik oldala az erősítő negatív csatlakozójára van kötve, akkor a hangsugárzó fekete színű aljzatába kell, hogy csatlakozzon. A 3. ábra illusztrálja a bekötést.

Megjegyzés: Ha az erősítőbe már be van kötve a hangszóró vezeték, kapcsolja azt ki és csak ezután csatlakoztassa a hangsugárzóhoz a kábelt.

4.4 A csatlakoztatott hangsugárzót most már behelyezheti a kivágott nyilásba. Győződjön meg arról, hogy a négy kampó, be van hajtva, ellenkező esetben nem tudja behelyozni a hangsugárzót a nyilásba. Ezután helyezze be a hangsugárzót, úgy hogy a pereme szorosan illeszkedjen a fal síkjához. Úgyeljen arra, hogy nehogy begyűrődjön a hangszóróvezeték.

A kampók behajtásához Phillips végződésű csavarhúzót használjon. Különösen ügyeljen arra, hogy a csavarhúzóval ne sértse meg a hangszerókat. Ezután mindegyik kampót szorosan húzza meg. A 4. ábra illusztrálja a hangsugárzó behelyezését és rögzítését.

Megjegyzés: Ha a mennyezet a hangsugárzó beépítése után kerül lefestésre, használja a mellékelt festő maszkot.

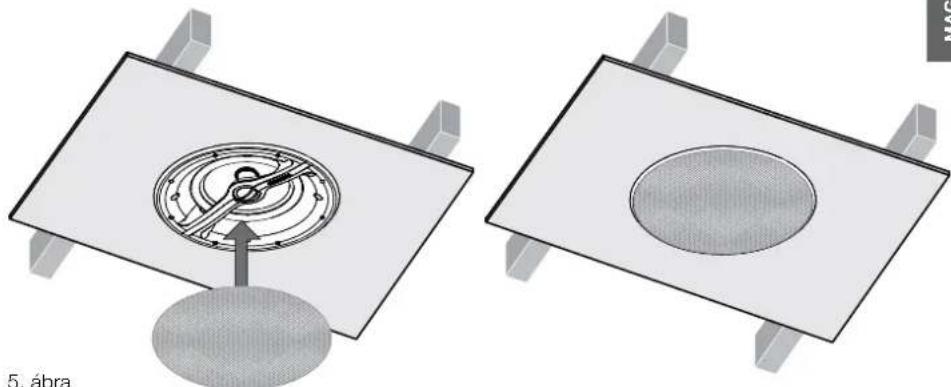

4.5 A hangfal takaró rács most már felhelyezhető a front panelra. A rács mágnesesen kapcsolódik a hangfalhoz, így egyszerűen csak a keret pereméhez kell illeszteni a rácsot, és az automatikusan rögzül. Az 5. ábra mutatja be az rács felhelyezését.

A CCM3 sorozatú hangsugárzó készen áll a használatra.

1. ábra
   A hangsugárzó kábel bekötése

4. ábra A hengsugárzó rögzítése

A hangsugárzó rögzítése

Az előlap felhelyezése

5. Beépítő keret használata

A mennyezetbe vagy a falba építhető hangsugárzók beépíthető keretit a gipszkarton falazat a merevítő oszlopokhoz való rögzítése előtt kell alkalmazni. A hangsugárzókábel behúzása és levágása megkönnyíti a beépítő keret használatát. A beépítő keret (PreMountKit) tartalmaz egy műanyag elemet, mely az adott hangszerő kivágási méretével rendelkezik, két perforált fém pántot és négy műanyag csíptetőt.

A PMK használatához, először a műanyag csiptetők segítségével rögzítse a fém pántokat. A 6. ábra mutatja be ezt a műveletet. Ezután illessze a beépítő keretet a merevítő gerendákhoz, majd szögelje oda a pántokat, úgy, hogy a műanyag középső elem az Önnek megtelelő helyre kerüljön.

Mikor a gipszkartonl utólag felszereli (kívülről fel van tüntetve a beépítő keret helyzete) a PMK középső műanyag elerne nyújt segítséget a kivágáshoz, amely jelentősen megkönnyíti a hangszóró nyllásának kialakítását.

A 6. – 9. ábrák mutatják be a PMK (beépítő keret) beszerelését.

PMK C8

A PMK kivágási méretei

6. ábra A PMK pántjainak csatlakoztatása

1. ábra

A PMK pántjainak csatlakoztatása

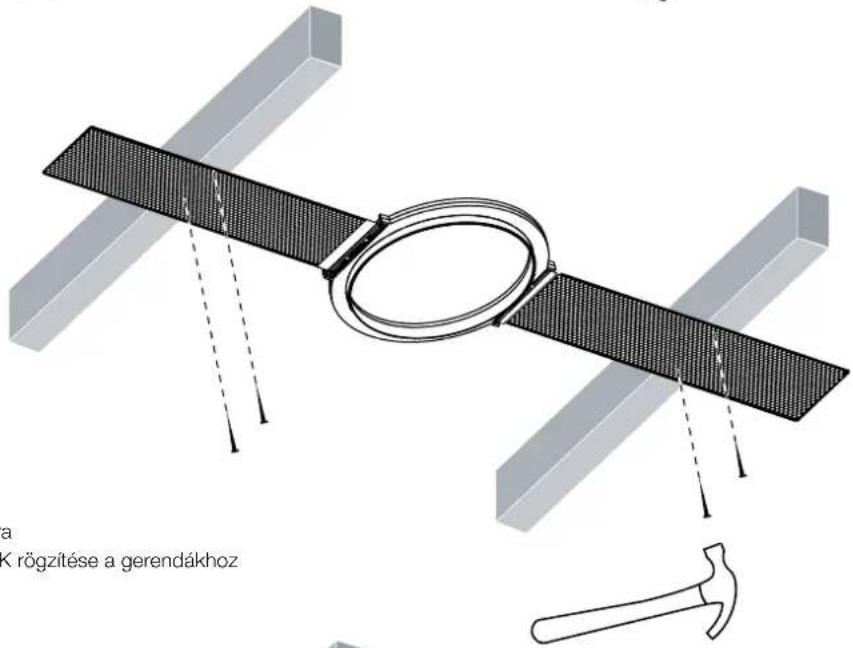

a K rögzítése a gerendákhoz

1. ábra

A PMK rögzítése a gerendákhoz

6. A hátsó doboz használata

A készlet tartalmaz egy tűzálló hátsó dobozt, melyot a gipszkarton monnyezot vagy a fal mögó kell beépíteni, a hangsugárzók beszerelése előtt. A dobozt a merevítő gerendákhoz kell rögzíteni. Használata lehetővé teszi a tűzvédelmi szabályok betartását és az optimalizált belső úrtartalma miatt a beépített hangsugárzó előadásmódja jobb lesz. A minimális beépítési mélység 140mm a gerenda külső felületétől mérve és a doboz mögött sík, akadálymentes felület szükséges.

A hátsó dobozok az oldalsó peremükön furatokkal vannak ellátva, ezeknek a segítségével lehet a gerendákhoz szögelni a dobozt. Mindegyik furatba helyezzon szöget, ezáltal is minimalizálva a gerendák rezgését, ami a hangsugárzó működése közben felléphet.

A hangsugárzó kábelt a beépítő doboz oldalán található nyílásba kell behúzni. Miután behúzta a kábelt, húzza meg a nyíláson elhelyezkedő szorítgyűrűt, majd tűzálló anyaggal tömltse a réseket. A tömlítés előtt győződjön meg arról, hogy elegendő kábelt húzott át a bekötéshez. A nyílás mellett elhelyezkedő kábel bilincs segít elrendezni a hangsugárzó kábelt.

Mikor a gipszkarton lapot felhelyezi a beépítő dobozra, használjon bőségesen tűzálló tömítő anyagot a gipszkarton lap és a beépítő doboz pereme között annak érdekében, hogy minimalizálja a hangsugárzó által koltett káros vibrációkat.

A 10.-12. ábrák illusztrálják a beépítő doboz beszerelését.

boz rögzítése a gerendákhoz

1. ábra
   A beépítő doboz rögzítése a gerendákhoz

1. ábra
   A gipszkartonlap felhelyezése
