1. Rozpakowanie kartonu

Seria CCM3 to głośniki sufitowe stworzone, aby zapewnić wysoką jakość dźwięku dla instalacji audio, przy jednoczesnym latwym sposobie montażu. Głośniki przeznaczone są szczególnie do wilgotnych pomieszczeń, takich jak np. baseny kąpielowe. Niniejsza instrukcja przedstawia proces montażu głośników serii CCM6 w konwencjonalnych sufitach oraz płytach gipsowych. Zaczynamy od wyszczególnienia zawartości kartonu z głośnikami:

1. Dwa głośniki serii CCM3
2. Dwie maskownice
3. Jeden wzornik
4. Dwie maskownice do malowania
5. Przewodnik Quick Start Guide
6. Informacja o gwarancji

2. Podstawowe informacje dotyczące serii CCM3

Głośniki serii CCM3 składają się z konstrukcji utrzymującej głośniki, zwrotnicy i gniazd oraz magnetycznie przyczepianej maskownicy. Konstrukcję mocuje się w otworze w suficie dzięki klamrom uchylnym na zewnątrz i śrubom.

Uwaga: Opcjonalnie do głośników senii CCM3 dostępna jest kwadratowa maskownica. Skontaktuj się z lokalnym dystrybutorem firmy Bowers & Wilkins aby uzyskać więcej informacji.

Wszystkie głośniki z serii CCM3 wymagają otworu w suficie o średnicy i głębokości podanych w tabelce:

Minimalna

Model Średnica otworu głębokość otworu

CCM362 204 mm 79 mm

CCM382 253 mm 85 mm

Uwaga: Jeśli głośniki serii CCM3 mają być montowane w nowo powstałym suficie, oferujemy zestawy przedmontażowe i backboxy. Użycie zestawów przedmontażowych opisano w Sekcji 5. Użycie backboxów opisano w osobnym dokumencie pt. „CI300 Back-Box Installation”.

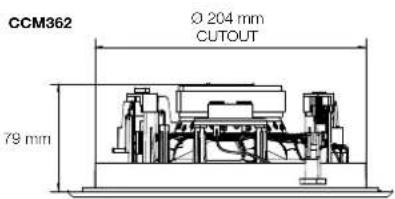

CCM362 Ø 204 mm CUTOUT 79 mm

CCM382 Ø 253 mm CUTOUT 86 mm

Rysunek 1
Wymiary otworu

Przed instalacją powinno się sprawdzić, czy miejsce w suficie, gdzie planujesz umieścić głośnik jest pozbawione instalacji wodnych lub elektrycznych, które mogłyby przeszkodzić w instalacji. W miejscu montażu zeskanuj powierzchnię suffitu odpowiednim detektorem.

3. Rozmieszczanie głośników serii CCM3

Odpowiednie rozmieszczenie głośników serii CCM3 w stosunku do przestrzeni odsłuchowej będzie zależeć od zastosowania:

Ogólne informacje dotyczące zastosowania audio: W sytuacjach, gdy poszczególne głośniki mają działać niezależnie od siebie, aby dostarczać dźwięk, mogą one być rozmieszczone w zasadzie tak, jak pozwala na to architektura pomieszczenia i wygoda użytkowników. Należy jedynie zwrócić uwagę, że umieszczenie głośnika w rogu pokoju wpłynie znacznie na dźwięki o niskich częstotliwościach. Powinno się unikać takiego rozmieszczenia.

Zastosowanie stereo:

W sytuacjach, gdzie głośniki są wykorzystywane w parach, aby zapewnić dźwięk stereo, powilny one zostać umieszczone w odległości od 3 do 5 metrów od siebie oraz w podobnej odległości od miejsca najczęściejszego odsłuchu. Staraj się unikać rogów pokoju lub innych zagłębień w architekturze i upewnij się, że środowisko akustyczne wokół każdego z głośników jest podobne.

Uwaga: Na środowisko akustyczne składa się m.in. wyposażenie pomieszczenia, np. „goła” ściana a ciężkie zasłony.

Zastosowanie wielokanałowe:

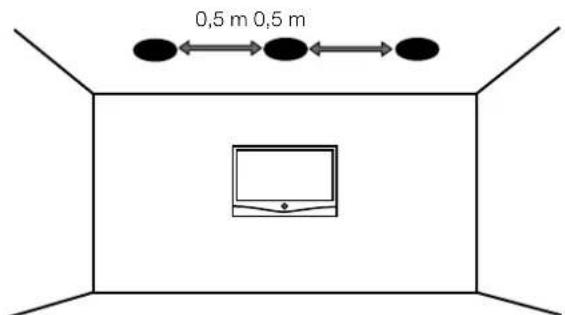

W sytuacjach, gdzie głośniki są używane do wielokanałowych instalacji audiowizualnych, głośniki przednie i środkowe powinny znajdować się w odległości około 0,5 metra po obu bokach ekranu. Głośnik centralny powinien znajdować się na centralnej osi ekranu, bezpośrednio nad lub pod ekranem, a w przypadku ekranów przezroczystych nawet za ekranem. Głośniki surround powinny znajdować się zaraz za miejscem najczęściejstego odsłuchu. Staraj się unikać umieszczania głośników w rogach pokoju.

Uwaga: Wyposażenie pomieszczenia może mieć wpływ na środowisko akustyczne, np. „goła” ściana a kurtyny.

Rysunek 2 przedstawia wskazówki dotyczące rozmieszczenia głośników.

Uwaga: Czasem umieszczanie głośników sufitowych w miejscach o idealnych warunkach akustycznych jest niepraktyczne. Należy wówczas umieścić głośniki jak najblizej takich miejsc, biorąc pod uwagę również praktyczność danych rozwiązań. Twój lokalny dystrybutor firmy Bowers & Wilkins udzieli Ci rad w tej kwestii.

Uwaga: Głośniki wytwarzają pole magnetyczne. Zalecamy, aby urządzenia wrażliwe na takie pole, jak ekrany CRT lub karty magnetyczne, były trzymane przynajmniej 0,5 metra od głośników. Ekrary plazmowe oraz LCD nie są wrażliwe na takie pole.

Zastosowanie stereo

3 m - 5 m

3 m - 5 m

Zastosowanie wielokanałowe

0,5 m 0,5 m

0,5 m

Rysunek 2
Rozmieszczenie

4. Instalacja głośników serii CCM3

Aby zainstalować głośniki serii CCM3 zastosuj się do następujących wskazówek:

4.1 Używając dołączonego do zestawu wzomika, zaznacz linie do wycięcia otworu na suficie. Sprawdź czy zaznaczone linie spełniają warunek podanych wymiarów otworu. Wytnij okrągły otwór według linii używając odpowiednich narzędzi.

Uwaga: Upewnij się, że wewnątrz otworu jest wystarczająco miejsca, aby zmieściły się tam klamry mocujące.

Uwaga: W celu zminimalizowania możliwości rezonowania materiału, z którego wykonany jest sufit, warto wypełnić szczeliny odpowiednim środkiem do uszczelniania.

4.2 Po umieszczeniu przewodów głośnikowych w otworze w suficie, pociągnij przewód z otworu. Jeśli przewody głośnikowe nie zostały jeszcze zainstalowane, powinieneś zrobić to na tym etapie. Często odpowiednie poprowadzenie kabli jest możliwe przez podlogę na piętrze wyżej.

Zostaw trochę przewodu w otworze, aby łatwiej było go podłączyć do głośnika, ale nie za dużo, żeby nie powodował buczenia i rezonowania. Powinno starczyć około 1 metra przewodu.

Uwaga: Zawsze używaj przewodów głośnikowych wysokiej jakości o niskiej impedancji. Niska impedancja przewodu jest ważna zwłaszcza wtedy, gdy przewód jest dłuższy niż 5 metrów. Twój lokalny dystrybutor firmy Bowers & Wilkins będzie w stanie udzielić Ci rady w sprawie przewodów głośnikowych.

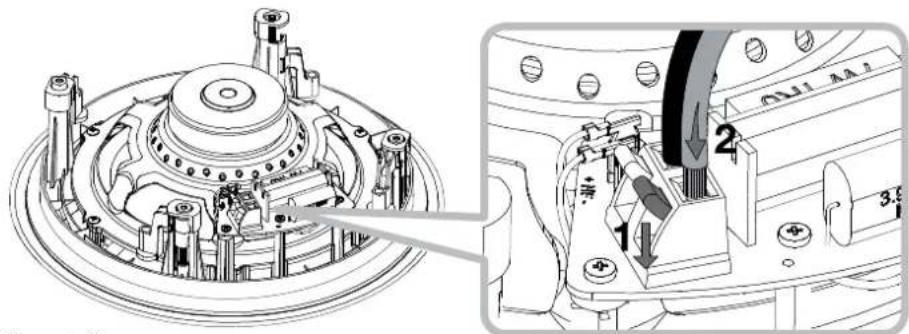

4.3 Podłącz przewód głośnikowy do gniazd z boku konstrukcji. Sprawdź, czy zgadza się polaryzacja podłączonego przewodu: przewód podłączony do gniazda + we wzmacniaczu powinien być podłączony do czerwonego gniazda w konstrukcji. Analogicznie, kabel podłączony do gniazda – powinien być podłączony do czarnego gniazda w konstrukcji. Rysunek 3 ilustruje podłączenie kabli.

Uwaga: Jeśli wzmacniacz jest podłączony do kabla, powinien zostać wyłączony podczas podłączania do konstrukcji głośnika.

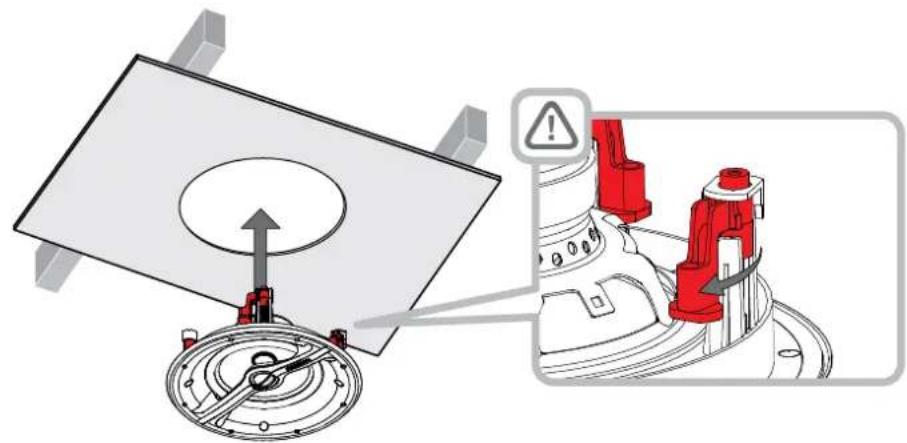

4.4 Po podłączeniu przewodów do głośnika, umieść całą konstrukcję w otworze w suficie. Upewnij się, że cztery klamry mocujące są odwrócone do wewnątrz otworu, aby mogły się tam zmieścić, następnie podnieś konstrukcję w ten sposób, żeby powierzchnia ramy głośnika przylegała do sufitu. Zwróć uwagę, aby przewody nie popłątały się

Aby zamocować konstrukcję użyj śrubokręta Phillips i dokręć śruby w otworach na froncie głośnika. Uważaj, aby nie zniszczyć membrany głośnika śrubokrętem. Dokręć każdą śrubę. Rysunok 4 pokazuje włożenie głośnika w otwór i jego zamocowanie.

Uwaga: Jeśli chcesz pomalować sufit po montażu głośników, pamiętaj, aby użyć dołączonej do zestawu maskownicy do malowania.

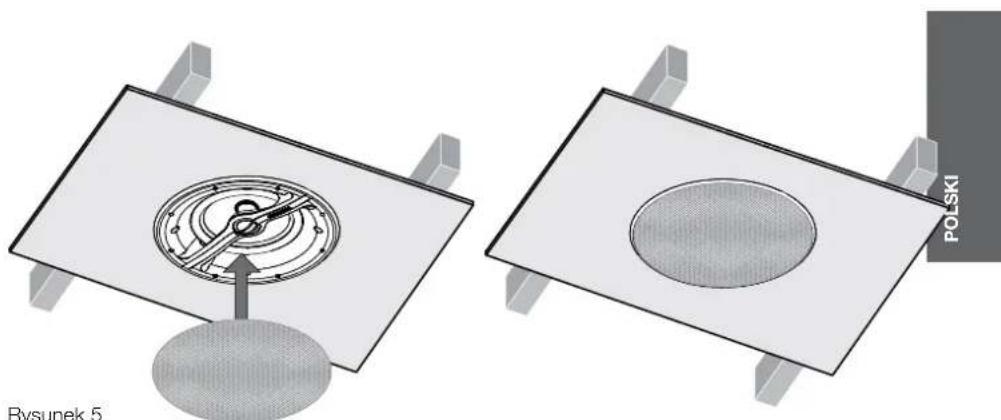

4.5 Teraz można zamocować maskownicę do głośników. Maskownica jest mocowana do głośników za pomocą magnesów. Wystarczy ją przyłożyć do powierzchni rowka w ramie, który „zaskoczy” na miejsce. Rysunek 5 ilustruje montowanie maskownicy.

Głośnik serii CCM3 jest teraz zainstalowany i gotowy do użycia.

Rysunek 3 Podłączenie przewodów

Rysunek 4 Zamocowanie głośnika

Rysunek 4 Zamocowanie głośnika

Rysunek 5 Zamocowanie maskownicy

5. Użycie zestawu montażowego

Zestawy montażowe do instalacji pozwalają na zdefniowanie miejsca umieszczonia głośników sufitowych i ściennych zanim jeszcze płyta gipsowa zostanie zamocowana do stropu. Prowadzenie i przycinanie przewodów jest również łatwiejsze w przypadku użycia zestawu montażowego. Zestaw montażowy (PMK) składa się z plastikowej formy, która imituje otwór potrzebny do montażu danego modelu głośnika, dwie metalowe listwy perforowane i cztery plastikowe zaciski.

Aby użyć zestawu montażowego, przytwierdź po jednej listwie po każdej ze stron formy używając do tego plastikowych zacisków. Powstała konstrukcja może być teraz zamocowana do stropu za pomocą metalowych listew, tak aby plastikowa forma znalazła się w odpowiedniej pozycji.

Po zamocowaniu płyty gipsowej (zaznacz na zewnątrz położenie zestawu montażowego wewnątrz), plastkiowa forma służyć będzie jako wskaźnik w jaki sposób wyciąć otwór na głośnik.

Rysunki od 6 do 9 przedstawiają instalację zestawu montażowego.

PMK C8

Ø 257 mm

PMK C6

Ø 208 mm

Rysunek 8

Wymiary otworu zestawu montażowego

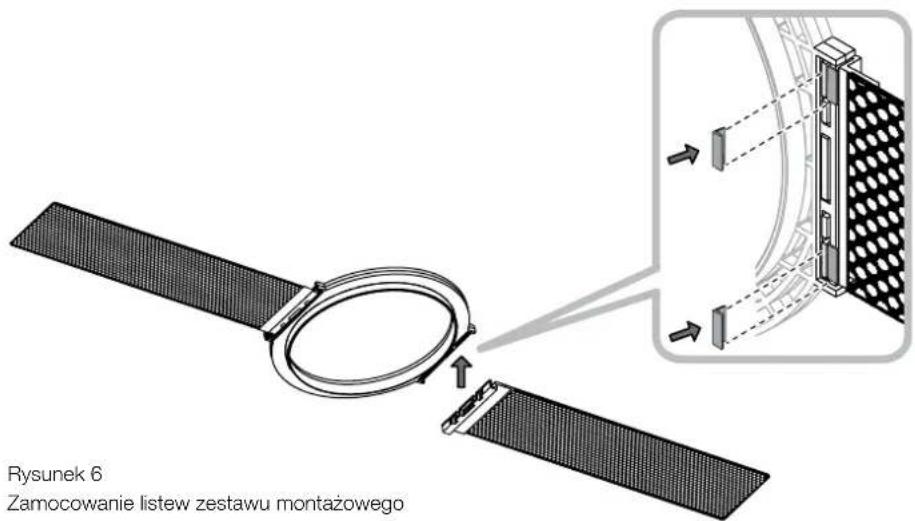

Rysunek 6 Zamocowanie listew zestawu montażowego

Zamocowanie listew zestawu montażowego

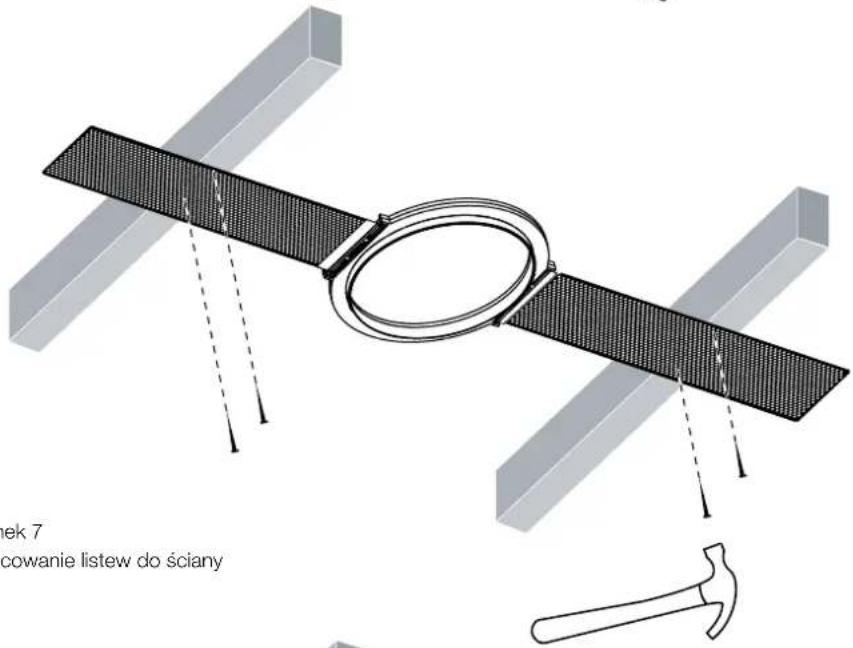

Tek 7 cowanie listew do ściany

Rysunek 7

Zamocowanie listew do ściany

ek 9 cja płyty gipsowej

Rysunek 9

Instalacja płyty gipsowej

6. Użycie zestawu z back-boxem

Zestawy z back-boxem składają się z ognicodpornej skrzyniki, która może być umieszczona za głośnikami sciennymi lub sufitowymi zanim do stropu zostanie przytwierdzona płyta gipsowa. Oprócz zabezpieczenia przed ogniem, back-box umożliwia też poprawienie wydajności głośnika poprzez dostarczenie akustycznej przestrzeni dla dźwięku. Do instalacji back-boxa potrzebna jest głębokość minimum 140mm.

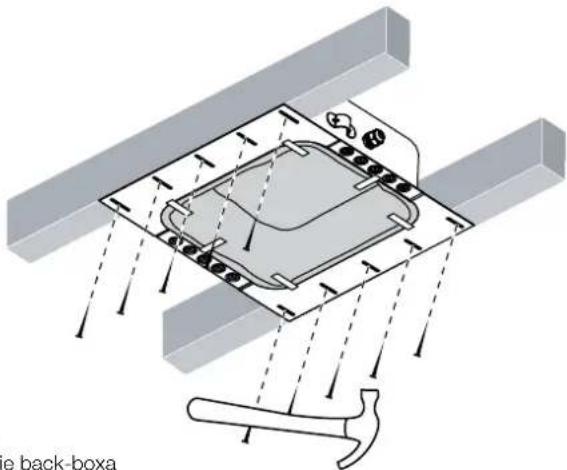

Back-boxy zostały wyposażone w kołnierz, który trzeba przytwierdzić do stropu. Wszystkie otwory na gwoździe powinny zostać użyte, aby zminimalizować ryzyko wibracji kołnierza podczas użycia głośnika.

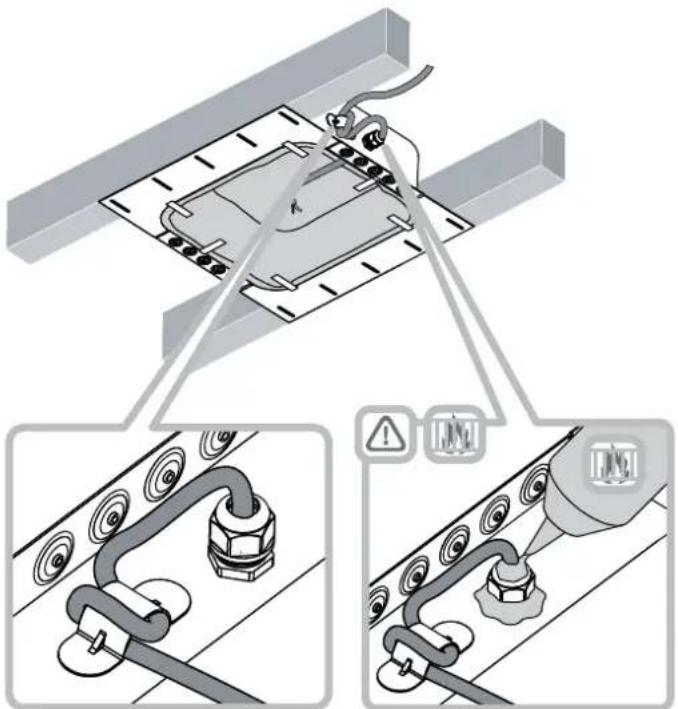

Przewody głośnikowe powinny być przeciągnięte do back-boxa przez uszczelnione dlawice. Po przeciągnięciu kabla przez dlawice i przykręceniu dlawicy należy uszczelnić konstrukcję ognioodpornym wypełniaczem. Przed wypełnieniem upewnii się, że w back-boxie jest odpowiednia długość przewodu. Zacisk na kabel przylegający do dlawicy pomoże unieruchomić przewód.

Po umieszczeniu płyty gipsowej nad back-boxem należy wypełnić luki w końierzu back-boxa ognioodpornym wypełniaczem, aby zminimalizować ryzyko wibracji podczas używania głośnika.

Rysunki od 10 do 12 pokazują instalację back-boxa.

Rysunek 10
Zamocowanie back-boxa

Podłączenie przewodów

Rysunek 12
Instalacja płyty gipsowej
