Tipo de produto	Leitor de DVD portátil
Modelo	AudioSonic DV-1821
Tela	LCD 7 polegadas
Formatos compatíveis	DVD, VCD, CD, MP3, MPEG4, DIVX, JPG, CD-R, DVD-RW, CD foto Kodak
Entradas	USB, SD/MMC
Saídas	Jack fone de ouvido, AV OUT (áudio/vídeo)
Alimentação	DC 9-12 V via transformador de rede ou adaptador para carro; bateria de lítio recarregável
Autonomia da bateria	Recarga completa em aproximadamente 6 horas
Funções principais	Reprodução de discos, USB/cartão SD; cópia de arquivos (MP3, MP4, AVI, JPEG) para USB/SD; zoom (2x,3x,4x); repetição A-B; programação de faixas; controle parental
Acessórios incluídos	Controle remoto, cabo AV, transformador, adaptador para carro, manual do usuário
Manutenção e limpeza	Limpar com um pano levemente úmido após desligar a alimentação. Para os discos, limpe suavemente do centro para fora com um pano macio. Não use produtos químicos.
Segurança	Não exponha à água, umidade, fontes de calor ou campos magnéticos. Não insira objetos nas aberturas. Não desmonte. Use apenas em ambiente ventilado.
Temperatura de uso	5°C a 40°C
Temperatura de carga da bateria	0°C a 45°C
Resolução de vídeo	Saída de vídeo: 1 Vpp 75 Ω assimétrica
Resposta de frequência de áudio	20 Hz - 20 kHz
Relação sinal/ruído	≥ 85 dB
Laser	Semiconductor, comprimento de onda 650 nm / 795 nm
Reparabilidade	Confie qualquer reparo a um reparador credenciado. Não desmonte você mesmo. Peças de reposição disponíveis através do serviço pós-venda.

Perguntas frequentes - DV-1821 AudioSonic

Como recarregar a bateria do leitor de DVD AudioSonic DV-1821?

Conecte o transformador na tomada DC IN do leitor e a outra extremidade em uma tomada elétrica. Certifique-se de desligar o aparelho durante a recarga. A bateria está completamente carregada após aproximadamente 6 horas. O indicador luminoso fica vermelho durante a carga e fica verde quando a carga termina.

Que tipos de discos posso reproduzir com este leitor?

O leitor é compatível com os seguintes formatos: DVD, VCD, CD, MP3, MPEG4, DIVX, JPG, CD-R, DVD-RW e CD foto Kodak.

Como conectar o leitor a uma televisão?

Use o cabo AV fornecido. Conecte o conector AV OUT do leitor às entradas correspondentes da sua TV (vídeo amarelo, áudio branco/vermelho). Consulte o diagrama no manual para mais detalhes.

O que fazer se o controle remoto não funcionar?

Verifique se o controle remoto está apontado para o receptor do leitor, se está a menos de 6 metros, se as pilhas estão presentes e funcionais. Se o problema persistir, troque as pilhas.

Como copiar arquivos de um disco ou cartão de memória?

Insira um pen drive USB ou um cartão SD. Durante a reprodução de um arquivo MP3, MP4, AVI ou JPEG, pressione a tecla SUB/COPY no controle remoto. Selecione os arquivos a copiar com as setas e escolha COPY. Siga as instruções na tela para confirmar.

Como ajustar o idioma das legendas e do áudio?

Pressione a tecla SETUP para acessar o menu de configurações. Na página de configuração inicial, você pode definir os idiomas padrão para áudio, legendas e menu do disco. Durante a reprodução, use as teclas AUDIO e LEGENDAS para mudar o idioma atual.

O leitor não reproduz meu disco, o que devo verificar?

Certifique-se de que o disco está inserido corretamente (lado impresso para cima), que está limpo e sem arranhões. Verifique também se o formato é compatível (DVD, VCD, CD, etc.). Se o problema persistir, limpe o disco com um pano macio.

Como usar a função de repetição A-B?

Durante a reprodução, pressione a tecla A-B uma vez para marcar o ponto de início A, depois uma segunda vez para marcar o ponto final B. O leitor repetirá então a seleção entre A e B. Pressione uma terceira vez para cancelar a repetição. Os pontos A e B devem estar na mesma faixa ou no mesmo filme.

Posso usar um pen drive USB ou um cartão SD com este leitor?

Sim, insira um pen drive USB na porta USB ou um cartão SD/MMC no leitor de cartão. Pressione a tecla DVD/USB/SD para alternar para a fonte USB/SD. O leitor reproduz arquivos MP3, MP4, AVI, JPEG.

Como limpar o aparelho e os discos?

Para o aparelho, desligue a alimentação e limpe o exterior com um pano levemente úmido. Para os discos, limpe suavemente do centro para fora com um pano macio e seco. Nunca use produtos químicos, gasolina ou sprays antiestáticos.

MANUAL DE UTILIZADOR DV-1821 AudioSonic

Congratulamo-nos com a sua compra deste Leitor de DVD Portátil.

Antes de utilizar o leitor, leia atentamente este manual e guarde-o para consulta futura. Este aparelho é um Leitor de Áudio e Vídeo totalmente novo, com imagem e som de alta qualidade. Este leitor tem um ecrã LCD de 7 polegadas, é fócil de transportar e possui a tecnologia electrónica mais recente. É adequado a utilização em hotéis, no escritório, no carro ou em casa.

CARACTERÍSTICAS:

• Ecrã de 7 polegadas
• Ficha de auricular
• Entrada USB, ranhura para SD/MMC
• Suporte de DVD, VCD, MPEG4, CD, MP3, CD-R, DVD-RW, JPG, DIVX, CD de fotografias Kodak
  • Alimentação: 9-12 V DC

ACESSÓRIOS:

• Manual do utilizador
• Comando à distância
  Cabo AV
• Transformador
• Adaptador para veículo

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

1. Posicionamento:

• Não exponha este produto a água ou humidade a fim de evitar incêndios e choques eléctricos.
• Não exponha este produto à luz solar directa.
• Não utilize este produto junto de uma fonte de calor, de um campo magnético ou num ambiente com poeiras.
• Não utilize este produto sobre uma superfície instável.

2. Instalação:

- Assegure-se de que instala o aparelho de acordo com o manual do utilizador

3. Notas:

• Não coloque quaisquer objectos nos orifícios do aparelho.
• Não verta líquidos sobre o aparelho, a fim de evitar incêndios e choques eléctricos.
• Não coloque objectos pesados sobre o aparelho.
• Certifique-se de que o aparelho tem ventilação suficiente durante o uso. Não cubra o aparelho ou o transformador durante o uso.

- Mantenha o aparelho afastado do lume.

- Não abra a caixa do aparelho. Todas as intervenções de assistência devem ser realizadas exclusivamente por pessoal qualificado.

- Para limpar o aparelho, assegure-se de que a alimentação está desligada. Se necessário, utilize um pano ligeiramente humedecido para limpar o exterior do aparelho.

4. Discos:

• Não coloque os discos junto de fontes de calor, em áreas com humidade elevada nem os exponha à luz solar directa.
• Quando não estiverem em uso, guarde os discos nas respectivas caixas.
• Não toque na superfície do disco: segure-os junto das extremidades.
• Assegure-se de que o disco está limpo antes de utilizá-lo.
• Não cole papel nem fita adesiva nos discos.
• Para limpar o disco, limpe-o do interior para o exterior com um pano macio.
• Para limpar os discos, não use gasolina, produtos de limpeza não adequados a discos ou spray antiestático.

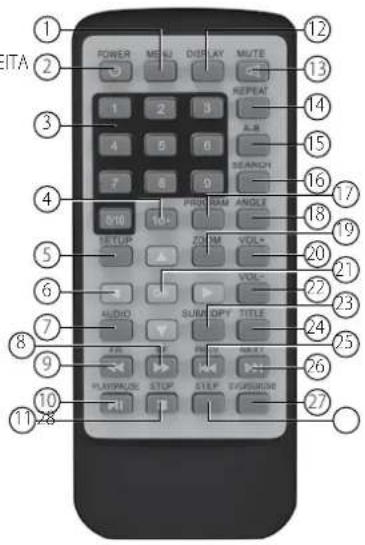

COMANDO À DISTÂNCIA

1. MENU

2. Power

3. Números

4. 10+

5. SETUP do DVD

6. CIMA/BAIXO/ESQUERDA/DIREITA

7. Botão Audio

8. AVANÇAR

9. RETROCEDER

10. PLAY/PAUSE

11. Stop

12. Display

13. Mute

14. Repeat

15. Repetir A-B

16. Search

17. Program

18. Angle

19. Zoom

20. VOL+

21. Confirmar

22. VOL-

23. LEGENDAS/COPY

24. TITLE

25. PREV

26. NEXT

27. DVD/SDA/USB

28. STEP

Power Ligar/ddsligar a unidade.
DVD/SD/USB	Prima este botão para reproduzir a partir de DVD, leitor de cartões/USB.
Setup	Prima este botão para aceder ao menu de configuração, prima novamente para sair do menu de configuração.
Numbers Utilize para seleccionar o capítulo e a canção.
UP/DOWN/LEFT/RIGHT	Prima para aceder ao item seleccionado ou seleccionar um item.
Confirmar Prima para mover o cursor ou para ajustar através dos números.
MENU	Prima este botão para voltar ao menu de títulos do DVD ou à função PBC.
REPEAT Prima este botão para utilizar o modo de repetição.
A-B	Prima este botão para ver urna selecção de conteúdo. Quando o leitor estiver a reproduzir um disco, prima este botão para marcar um ponto A e, em seguida, prima novamente o botão para marcar um ponto B. O leitor irá reproduzir o conteúdo entre o ponto A e o ponto B. Prima novamente o botão para cancelar. Nota: O ponto A e o ponto B têm de situar-se no mesmo filme ou na mesma faixa reproduzida.
	Prima este botão para passar para o capítulo anterior.
	Prima este botão para passar para o capítulo ou faixa seguinte.
	Prima este botão para reproduzir ou retomar a reprodução a partir de AVANÇAR, RETROCEDER, LENTO.
	Prima este botão para fazer uma pausa. Prima este botão duas vezes para parar a reprodução.
Program	Este botão usa-se para programar as suas faixas favoritas ao reproduzir um VCD ou DVD. Prima este botão e, em seguida, introduza o número directamente para iniciar.
	Prima este botão para reproduzir em avanço rápido. A velocidade é 2X, 4X, 8X, 16X ou 32X.
	Prima este botão para reproduzir em retrocesso. A velocidade é 7X, 4X, 8X, 16X ou 32X.
SEARCH	Prima este botão para seleccionar um título, capítulo, faixa, tempo do título, tempo da faixa ou tempo de controlo específico a reproduzir, utilizando os botões de seta.
MUTE	Prima este botão para silenciar a saída de som. Prima novamente para retomar a saída de som.
VOL +/-	Prima Vol + para aumentar a saída de som. Prima Vol - para reduzir saída de som.
AUDIO Áudio:	Prima para mudar para outros idiomas presentes num DVD.
TITLE	Prima este botão para voltar ao menu de títulos de um DVD ou à função PBC.
DISPLAY	Prima este botão para mostrar ou ocultar as informações do disco em reprodução.
ZOOM	Prima este botão para ampliar o ecrã. O ecrã pode ser ampliado duas, três ou quatro vezes. Prima os botões de seta para mover o ecrã ampliado. Tenha em atenção que esta função apenas é adequada ao reproduzir um DVD, VCD ou MPEG4.
SUB/COPY	Legendas: Prima repetidamente o botão LEGENDA para activar e alterar o idioma das legendas apresentadas no ecrã. COPY: Pode copiar ficheiros como MP3, MP4, AVI, JPEG para o cartão USB/SD que tiver inserido.

1. Durante a reprodução dos ficheiros acima indicados, prima o botão "SUB/COPY" no comando à distância. Será apresentada a seguinte caixa de diálogo:

1. Conforme seja necessário, mova o cursor através do botões de direcção no comando à distância para escolher: ALL SELECT (SELECCIONAR TUDO), ALL UNSEL (DESMARCARTUDO), COPY (COPIAR) e EXIT (SAIR). Também pode mover o cursor para o ficheiro que pretende copiar. Prima o botão OK no comando à distância. Os ficheiros selecionados serão assinalados com uma marca. Veja abaixo:

AudioSonic

Manual de Instruções

1. Mova o cursor para o item COPY e prima OK. Será apresentada a indicação USB 1 no lado direito da caixa de diálogo. Isto significa que os ficheiros seleccionados serão copiados para USB 1. Veja abaixo:

1. Prima o botão OK. Será apresentada a seguinte caixa de diálogo. Se pretender copiar, mova o cursor para escolher NEXT; caso contrário, escolha BACK.

1. Depois de mover o cursor para NEXT, prima o botão OK para que o sistema inicie a cópia. Se pretender cancelar a cópia, escolha CANCEL. Veja abaixo:

1. Quando a cópia terminar, o sistema voltará ao estado anterior.

RECARREGAR E LIGAR

Recarregar:

• O aparelho usa uma bateria de litio recarregável como fonte de alimentação directa. Este tipo de bateria tem uma alta densidade de energia. As baterias deste tipo têm efeito de memória e podem ser recarregadas em qualquer altura, quer estejam ou não descarregadas.
• Ligue o transformador a uma extremidade da ficha de entrada DC e a outra extremidade à corrente para recarregar. A recarga de uma bateria totalmente gasta demora cerca de seis horas.
• Nota: Quando o aparelho estiver a recarregar, desligue-o. Quando a luz indicadora vermelha está acesa, a bateria está a recarregar. Quando a bateria estiver completamente recarregada, a luz mudará para verde.

Utilização e manutenção das baterias:

1. Temperatura de funcionamento de 0 - 45 graus Celsius.
2. Quando não estiver em uso, deslique o transformador.
3. A emissão de calor pela unidade durante a reprodução é normal. Evite a utilização excessiva da unidade.

Ligar:

O aparelho tem uma ficha de saída de áudio/video local (SAÍDA AV). Assim, o utilizador pode ligar o aparelho a um televisor e ver a reprodução de áudio e vídeo através do televisor. Para saber qual a forma correcta de ligação a um televisor, consulte a imagem seguinte.

SYSTEMEINSTELLUNGEN

Funcionamento do menu:

1. Prima o botão SETUP no comando à distância ou no aparelho para aceder ao menu de definições do sistema.
2. Prima os botões de seta ESQUERDA/DIREITA para escolher a página de definições.
3. Prima os botões de seta CIMA/BAIXO para seleccionar as definições. Prima CONFIRMAR, OK ou ESQUERDA/DIREITA para aceder. Prima os botões de seta CIMA/BAIXO para seleccionar os itens e prima CONFIRMAR ou OK para confirmar.
4. Prima os botões de seta para estabelecer outras definições.
5. Prima novamente SET para sair do menu de definições.

Página de definições:

1. Página de definições gerais

- A página de definições gerais contém seis itens de definição: Ângulo, menu no ecrã, legendas, protecção de ecrã, última memória ou letras do MP3.

• Ângulo aberto: o ecrã apresenta o símbolo de ângulo durante a reprodução de um DVD multi-ângulo.
• Ângulo fechado: o ecrã não apresenta o símbolo de ângulo.
• Nota: Esta função apenas pode ser utilizada em discos multi-ângulo.

1.2 Idioma de apresentação no ecrã:

- Para configurar o idioma de apresentação no ecrã

• LIGADO: Para apresentar as legendas ocultas ao reproduzir legendas ocultas
• DESLIGADO: Não apresenta as legendas ocultas
- Nota: Esta função apenas pode ser utilizada em discos com legendas ocultas

1.4 Protecção de ecrã:

• LIGADO: O ecrã apresenta a protecção de ecrã para proteger o ecrã
• DESLIGADO: Desliga esta função

1.5 Última definição de memória:

• LIGADO: Sempre é desligado ou pára de reproduzir um disco, o aparelho reproduz a partir do ponto final na memória. Da próxima vez que ligar o aparelho e reproduzir o mesmo disco, o sistema irá reproduzir a partir da memória.
  • DESLIGADO: Desliga esta função

1.6 Letra da música em MP3

• LIGADO: O apresenta a letra da música em MP3
• DESLIGADO: Desliga esta função

2. Página de configuração das colunas:

• Configuração da mistura
• Canal DIREITO/ESQUERDO: Mistura o canal de áudio 5.1 para os canais esquerdo/direito e, em seguida, a saída das colunas esquerda e direita.
• Estéreo: Mistura o áudio de canal 5.1 para estéreo e, em seguida, a saída das colunas esquerda e direita.
• Nota: Esta função apenas pode ser utilizada em discos de formato AC-3, canal 5.1.

3. Configuração de SPDIF (em dispositivos com SPDIF)

3.1 Saída SPDIF.

• SPDIF/RAW: Sem saída áudio digital, apenas saída analógica.
• PCM (Pulse Control Modulation, modulação de controlo de impulsos) – Estéreo de dois canais em formato digital – adequado a receptores AV com capacidade de descodificação de saída áudio em modo PCM (verifique com o seu amplificador).

4. Configuração de Dolby.

4.1 Modo duplo.

• Estéreo: A saída dos canais esquerdo/direito faz-se através das colunas esquerda/direita
• Canal esquerdo: Saída da coluna esquerda/direita - áudio de canal esquerdo
• Canal direito: Saída da coluna esquerda/direita - áudio de canal direito
• Canal misto: Saída das colunas esquerda/direita – áudio misto esquerdo/direito
• Nota: Esta função é adequada apenas a discos Dolby AC-3 ou de dois canais.

4.2 Compressão de gama dinâmica:

- Para ouvir um disco com o volume baixo, pode regular o equilíbrio dinâmico para reduzir o som.

5. Configuração de vídeo:

5.1 Qualidade de painel: Para configurar a qualidade de painel

5.2 Qualidade de vídeo: Para configurar a qualidade de vídeo

6. Página de configuração inicial:

- Pode escolher esta definição quando não existe qualquer disco no aparelho ou quando este se encontra na posição de paragem.

6.1 Idioma do som, legendas e menu do disco.

Isto permite escolher as predefinições do som, das legendas e do menu do disco. Também pode escolher o idioma do som premindo SOUND.

Nota: Se o disco não incluir as definições de idioma acima indicadas, o disco será reproduzido com a predefinição.

6.2 Controlo parental.

As definições de configuração do leitor de discos permitem definir uma palavra-passe para limitar o uso do aparelho. A palavra-passe predefinida é 136900.

Nota: Esta função aplica-se apenas a discos com controlo parental incorporado.

6.3 Definição de palavra-passe.

6.4 Formato de palavra-passe.

A função de definição de palavra-passe pode ser activada ou desactivada. Nota: É necessário introduzir a palavra-passe correcta para alterar a definição de palavra-passe. A palavra-passe predefinida é 136900.

6.5 Palavra-passe.

Pode redefinir uma nova palavra-passe.

Nota: A palavra-passe predefinida 136900 continua a ser válida mesmo depois de ter sido definida uma nova palavra-passe.

6.6 Predefinição: É possível repor a predefinição original das definições actuais.

• Assegure-se de que desliga o aparelho.

Reproduzir o disco:

A: Ligue o aparelho à corrente e certifique-se de que também o liga no botão de alimentação.

B: Prima [] para abrir o tabuleiro do disco e introduza um disco.

C: Feche o tabuleiro do disco. O aparelho lê automaticamente o disco.

Reproduzir um disco MP3/MPEG4:

Depois de ler o disco MP3/MPEG4, o conteúdo será apresentado no ecrã.

1. Prima as teclas de seta CIMA/BAIXO para seleccionar o ficheiro ou a pasta.
2. Prima OK ou CONFIRMAR para aceder à pasta seleccionada e visualizar o conteúdo da mesma.
3. Prima OK ou CONFIRMAR para reproduzir o ficheiro seleccionado.

Reprodução de CD Kodak:

• Coloque o CD Kodak no aparelho. O disco será automaticamente reproduzido.
• Prima [■] para visualizar o menu de conteúdos do disco.
• Prima as teclas de seta CIMA/BAIXO para seleccionar uma imagem e, em seguida, prima CONFIRMAR ou [▶] O aparelho irá reproduzir o disco a partir da imagem seleccionada.
• GOTO: Prima este botão e seleccione uma imagem através dos números. O aparelho irá reproduzir o disco a partir da imagem seleccionada.
  [1] : Prima este botão uma vez para colocar o disco em pausa, prima-o novamente ou prima [ ] para reproduzir o disco.
  [▶] : Prima este botão para reproduzir o disco ou retomar a reprodução.
  REPETIR : Prima este botão para alternar entre formatos de reprodução com repetição.
  : Prima este botão para passar para a imagem anterior/seguinte.
• O botão ESQUERDA/DIREITA no comando à distância: Prima o botão DIREITA para rodar a imagem no sentido dos ponteiros do relógio, prima o botão ESQUERDA para rodar a imagem no sentido contrário ao dos ponteiros do relógio.
• ZOOM: Prima este botão para ampliar/reduzir/retomar o tamanho dessa imagem. As teclas de seta usam-se para mover a imagem quando esta estiver ampliada.

Reprodução de memória USB e cartão SD/MMC:

• Ligue uma interface USB para USB. Prima o botão DVD/USB/SD: o aparelho reproduz automaticamente essa unidade.
• Introduza um cartão SD/MMC na interface de cartão SD/MMC. Prima o botão DVD/USB/SD: o aparelho reproduz automaticamente a unidade de cartão.

Reprodução de disco DIVX:

- DIVX é um formato de ficheiro de gravação de filmes/video. Estes discos têm a qualidade de um DVD, mas com maior capacidade. O formato é AVI, por exemplo:

Ficheiro de 1,5 horas Formato	MPEG-12 Formato DIVX
DVD (MPEG-2) Cerca de 1,5-2 GB Cerca de 600-800 MB
VCD (MPEG-I) Cerca de 800 MB-1 GB Cerca de 200-300 MB

Comparação entre MPEG-1, MPEG-2 e MPEG-4

	MPEG-1	MPEG-2	MPEG-4
Velocidade (kb/s)	1380kb/s (352X288)	6500 kb/s	880 kb/s (720X576)
Qualidade de vídeo	BOA	Excelente	Perfeita
Requisitos de hardware	Baixos	Médios	Altos

Tamanho de ecrã: 7 polegadas

Gama de frequências: 20 Hz-20 KHz

Saida de vídeo: IVp-p75 Ohm sem equilibrio

Saída de áudio: 1,4 Vrms/10 Kohm

Gama dinâmica: ≥85 dB

Laser: laser semiconductor, comprimento de onda: 650 mm/795

mm

Fonte de alimentação: 9-12 V DC

Potência: 12 W

Temperatura de

funcionamento: 5-40 C

Bateria: Bateria de lítio

Problema Causa	Solução
Sem alimentação	O transformador não está devidamente ligado ao aparelho através da entrada para ligação à corrente	Introduza o transformador na ficha de entrada DC e ligue-o à corrente
Sem som	O volume está regulado para o mínimo	Prima VOL+ para aumentar o som
	No estado Sem som	Prima MUTE para retomar o som
	No estado RETROCEDER/AVANÇAR	Prima PLAY ou PLAY/PAUSE para retomar a reprodução
	Som do auscultador	Depois de desligar os auscultadores do aparelho, o som será emitido pelas colunas
Não é possível reproduzir o disco	Disco com a face superior voltada para baixo	Introduza correctamente o disco
	Disco sujo Limpe o disco
	Incompatível com o aparelho	Introduza um disco compatível

Problema Causa	Solução
Falha do comando à distância	Comando à distância não apontado para o receptor	Aponte o comando à distância para o receptor
	Distância excessiva entre o comando à distância e o aparelho	Mantenha uma distância máxima de 6 metros entre o comando à distância e o aparelho
	Pilha do comando à distância gasta	Coloque pilhas novas
	O comando à distância não tem pilhas	Coloque pilhas
O aparelho não consegue ler a partir da entrada USB ou da ranhura de cartão	Avaria	Desligue o aparelho da corrente e abra-o
	A memória USB ou o cartão de memória não é genuíno	O aparelho não suporta a memória USB ou o cartão de memória não genuíno. A introdução de uma memória USB ou de um cartão de memória não genuíno pode fazer com que o aparelho não se ligue.Desligue o aparelho.O aparelho volta ao normal depois de reiniciar.
