BEDIENUNGSANLEITUNG DV-1821 AudioSonic

Dynamisch bereik: ≥85dB

Laser: halfgeleider laser, golflengte: 650mm/795mm

Vielen Dank, dass Sie sich für diesen mobilen DVD-Player entschieden haben.

Vor der Benutzung des Players lesen Sie die Anleitungen bitte aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf. Dieser vollkommen neue Audio/Videoplayer hat eine hohe Bild- und Tonqualität. Der Player hat einen 7-Zoll LCD-Bildschirm und eignet sich mit seiner neuesten Technologie gut für unterwegs im Hotel, Büro, im Fahrzeug oder zuhause.

SCHLÜSSELMERKMALE:

• 7-Zoll-Bildschirm
- Ohrhörerbuchse
• USB-Port, SD/MMC-Slot
- Unterstützt DVD, VCD, MPEG4, CD, MP3, CD-R, DVD-RW, JPG, DIVX, Kodak Picture CD
• Spannungsversorgung: DC 9-12 V

ZUBEHÖR:

• Bedienungsanleitung
- Fernbedienung
• AV-Kabel
- Netzteil
- Fahrzeugadapter

WICHTIGE SICHERHEITSHINWEISE

1. Verbote:

• Setzen Sie das Gerät nicht Wasser oder Feuchtigkeit aus, um Feuer und Stromschlag zu vermeiden.

• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung aus.

• Benutzen Sie das Gerät nicht in unmittelbarer Nähe einer Wärmequelle, in einem starken Magnetfeld oder staubiger Umgebung.

• Benutzen Sie das Gerät nicht auf einer unsicheren Abstellfläche.

2. Installation:

• Installieren Sie das Gerät entsprechend den Angaben des Herstellers in der Bedienungsanleitung.

3. Hinweise:

• Führen Sie keine Fremdkörper in das Gerät ein.
- Verschütten Sie keine Flüssigkeiten auf dem Gerät, um Feuer und Stromschlag zu vermeiden.
- Stellen Sie keine schweren Gegenstände auf dem Gerät ab.
- Lassen Sie rings um das Gerät ausreichend Platz zur Ventilation. Decken Sie Gerät oder Netzteil während des Betriebs nicht ab.
• Schützen Sie das Gerät vor offenen Flammen.
- Öffnen Sie das Gerätegehäuse nicht. Wartungs- und Reparaturarbeiten nur durch den autorisierten Kundendienst.
- Schalten Sie das Gerät vor dem Reinigen aus und ziehen Sie den Netzstecker. Benutzen Sie ein leicht angefeuchtetes Tuch.

4. Discs:

• Bewahren Sie Discs nicht in unmittelbarer Nähe von Wärmequellen, in direkter Sonneneinstrahlung oder in feuchten Räumen auf.
  • Bewahren Sie Discs in ihrem Cover auf.
• Berühren Sie nicht die Abspielfläche, halten Sie Discs nur an der Außenkante.
  • Reinigen Sie Discs vor dem Abspielen.
• Bringen Sie auf Discs keine Aufkleber an.
• Wischen Sie Discs mit einem weichen Tuch von innen nach außen ab.
• Benutzen Sie keine Lösungsmittel oder ungeeignete Sprays zum Reinigen.
• Ne pas utiliser d'essence, de nettoyants non adaptés aux disques ou d'aérosol antistatique pour nettoyer les disques.

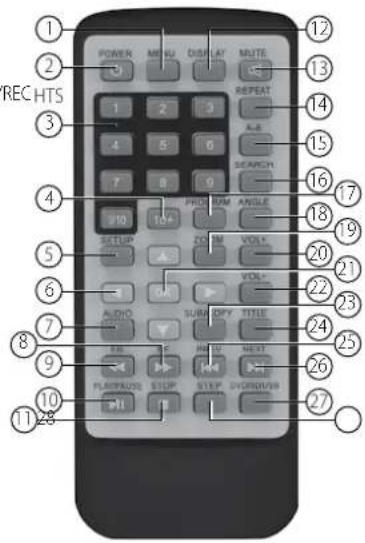

FERNBEDIENUNG

1. MENU

2. Power

3. Zifferntasten

4. 10+

5. DVD SETUP

6. AUFWÄRTS/ABWÄRTS/LINKS/RECHTS

7. Audio

8. Schneller Vorlauf

9. Rücklauf

10. PLAY/PAUSE

11. Stop

12. Display

13. Mute

14. Repeat

15. A-B Wiederholung

16. Search

17. Program

18. Angle

19. Zoom

20. VOL+

21. Bestätigen

22. VOL-

23. UNTERTITEL/COPY

24. TITLE

25. PREV

26. NEXT

27. DVD/SDA/USB

28. STEP

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 RECHTS POWER MENU DISPLAY MUTE RESET A-B SEARCH TITLE VOL+ VOL- VOL- VOL- VOL- VOL- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT- VOLT-

FONCTION DES TOUCHES

Power Gerät ein- oder ausschalten.
DVD/SD/USB	Drücken Sie diese Taste zum Umschalten der Wiedergabe zwischen DVDs und Kartenleser/USB-Port.
Setup	Drücken Sie diese Taste zum Aufrufen des Einstellungsmenüs, drücken Sie erneut, um das Einstellungsmenü zu verlassen.
Numbers Auswahl von Kapitel oder Musiktitel.
UP/DOWN/LEFT/RIGHT	Drücken Sie diese Taste zur Eingabe oder Auswahl eines Menüpunkts.
Bestätigen	Drücken Sie diese Taste, um den Cursor zu bewegen oder um Zahlenwerte einzustellen.
MENU	Drücken Sie diese Taste, um in das DVD-Titelmenü oder in die PBC-Funktion zurückzukehren.
REPEAT Drücken	Sie diese Taste, um den Wiederholungsmodus aufzurufen.
A-B	Im Wiedergabemodus drücken Sie diese Taste, um den Startpunkt A einer Wiederholungsschleife festzulegen, dann drücken Sie die Taste erneut, um den Endpunkt B zu markieren. Der Player spielt die Inhalte zwischen den Punkten A und B ab. Drücken Sie die Taste erneut, um die Funktion zu verlassen. Hinweis: Punkt A und B müssen sich im gleichen Film- bzw. Musiktitel befinden.
	Drücken Sie diese Taste, um zum vorherigen Kapitel/Track zu springen.
	Drücken Sie diese Taste, um zum nächsten Kapitel/Track zu springen.
	Drücken Sie diese Taste, um die Wiedergabe zu starten oder nach schnellem Vorlauf/Rücklauf oder Zeitlupe normal fortzusetzen.
	Drücken Sie diese Taste einmal, um die Wiedergabe zu unterbrechen (Pause). Drücken Sie diese Taste zweimal, um die Wiedergabe zu beenden.
Program	Diese Taste dient der Programmierung von Songs auf VCD oder DVD. Drücken Sie diese Taste und geben Sie die Nummern zur Wiedergabe direkt ein.
	Drücken Sie diese Taste für den schnellen Vorlauf. Die Vorlaufgeschwindigkeit ist 2X, 4X, 8X, 16X oder 32X.
	Drücken Sie diese Taste für den Rücklauf. Die Rücklaufgeschwindigkeit ist 2X, 4X, 8X, 16X oder 32X.
SEARCH	Drücken Sie diese Taste zur Suche nach einem bestimmten Titel, Kapitel, Track, einer Titel-, Kapitel- oder Trackzeit mit den Pfeiltasten.
MUTE	Drücken Sie diese Taste, um das Gerät stummzuschalten. Drücken Sie erneut, um die Stummschaltung wieder aufzuheben.
VOL +/-	Drücken Sie Vol +, um die Lautstärke zu erhöhen. Drücken Sie Vol -, um die Lautstärke zu verringern.
AUDIO Drücken	Sie diese Taste zum Umschalten der Filmsprachen auf einer DVD.
TITLE	Drücken Sie diese Taste zur Rückkehr in das DVD-Titelmenü oder in die PBC-Funktion
DISPLAY	Drücken Sie diese Taste, um Informationen zur Disc anzuzeigen oder zu verbergen.
ZOOM	Drücken Sie diese Taste, um das Bild zwei-, drei- oder vierfach zu vergrößern. Mit den Pfeiltasten verschieben Sie das vergrößerte Bild auf dem Bildschirm. Hinweis: Diese Funktion steht nur für DVDs, VCDs und MPEG4 zur Verfügung.
SUB/COPY	Untertiteltaste: Drücken Sie mehrmals die Untertiteltaste, um zwischen den Untertitelsprachen umzuschalten. KOPIEREN: Sie können MP3-, MP4-, AVI- und JPEG-Dateien auf ein angeschlossenes USB/SD Speichermedium kopieren.

1. Drücken Sie während der Wiedergabe dieser Dateien SUB/COPY auf der Fernbedienung. Das nachstehende Dialogfenster wird angezeigt:

00:00 00:00 001/005 MPT_01 MPT_02 AVI_03 AVI_04 PICTURE_05 PICTURE_06 All Select All Unsel Copy Exit

1. Wählen Sie mit den Pfeillasten auf der Fernbedienung ALLE WÄHLEN (ALL SELECT), ALLE DESELEKTIEREN (ALL UNSEL), KOPIEREN (COPY) oder VERLASSEN (EXIT). Bewegen Sie den Cursor auf die zu kopierende Datei. Drücken Sie OK auf der Fernbedienung, um die gewählte Datei mit einem Häkchen zu versehen. Gehen Sie bitte wie folgt vor:

00:00 00:00 001/005 MPI_81 MPI_82 AVI_93 AVI_94 PICTURE_85 PICTURE_86 All Select All Unsel Copy Exit

AudioSonic

Bedienungsanleitung

1. Bewegen Sie den Cursor auf COPY und drücken Sie OK. USB 1 wird auf der rechten Seite des Dialogfensters angezeigt. Die gewählten Dateien werden auf USB 1 kopiert:

00:00 00:00 001/005 MPX_01 MPT_02 AST_03 AST_04 PICTURE_05 PICTURE_06 USB 1

1. Drücken Sie OK zur Anzeige des folgenden Dialogfensters. Zum Kopieren navigieren Sie mit dem Cursor zur Auswahl von NEXT, anderenfalls wählen Sie BACK

00:00 00:00 001/005 MP3_01 MP3_02 AVT_01 AVT_04 PICTURE_01 PICTURE_01 Remulse Edge 102MB Back Next

1. Drücken Sie nach Auswahl von NEXT OK, damit kopiert das System die Datei. Zum Abbrechen des Kopiervorgangs wählen Sie CANCEL:

00:00 00:00 001/005 MPX_01 Copying MPX_02 1/3 AVI_03 40% AVI_04 PICTURE_06 PICTURE_08 Cancel

1. Nach dem Ende des Kopiervorgangs kehrt das System in den vorherigen Modus zurück.

00:00 00:00 001/005 MPD_04 AEP_03 AEP_04 PICTURE_08 PICTURE_08

LADEN UND ANSCHLIESSEN

Laden:

Das Gerät benutzt einen Li-Akku als Spannungsversorgung. Der Akku hat eine hohe Kapazität. Er hat keinen Memoryeffekt und kann jederzeit nachgeladen werden. Schließen Sie das Netzteil am Eingang DC IN und an einer Steckdose an. Ein vollständiger Ladezyklus dauert ca. 6 Stunden.

Hinweis: Schalten Sie das Gerät während des Ladens aus. Die rote Anzeige leuchtet während des Ladens. Nach Abschluss des Vorgangs leuchtet die Anzeige grün.

Nutzungs- und Wartungsbedingungen des Akkus:

1. Betriebstemperatur 0 - 45 °C
2. Ziehen Sie das Netzteil nach dem Laden ab.
3. Während der Wiedergabe kommt es zu einer leichten Erwärmung, das ist völlig normal. Überladen Sie das Gerät nicht.

Anschluss:

Das Gerät hat einen Audio/Videoausgang (AV OUT). Es kann an einem Fernseher angeschlossen werden, auf dem die Audio- und Videowiedergabe erfolgt. Schließen Sie das Gerät entsprechend der Abbildung am Fernseher an.

SYSTEMEINSTELLUNGEN

Menübetrieb:

1. Drücken Sie SETUP auf der Fernbedienung oder auf dem Gerät, um das Systemeinstellungsmenü aufzurufen.
2. Drücken Sie die Pfeiltasten LINKS/RECHTS zur Auswahl der jeweiligen Einstellungsseite.
3. Drücken Sie die Pfeiltasten AUFWÄRTS/ABWÄRTS, um im Menü zu navigieren. Drücken Sie OK oder LINKS/RECHTS zum Aufrufen. Drücken Sie die Pfeiltasten AUFWÄRTS/ABWÄRTS zur Auswahl der Menüpunkte und drücken Sie OK zum Bestätigen.
4. Drücken Sie die Pfeiltasten zum Ändern anderer Einstellungen.
5. Drücken Sie erneut SET, um das Einstellungsmenü zu verlassen.

Einstellungen:

1. Allgemeine Einstellungen:

- Sie haben sechs Menüpunkte auf der Seite Allgemeine Einstellungen: Blickwinkel, OSD, Untertitel für Hörgeschädigte, Bildschirmschoner, letztes Lesezeichen und MP3-Musiktexte.

1.1 Blickwinkelmarkierung:

• Blickwinkel anzeigen: Die Blickwinkelmarkierung wird während der Wiedergabe einer DVD mit verschiedenen Kamera-Blickwinkeln angezeigt.
• Blickwinkel verbergen: Die Blickwinkelmarkierung wird nicht angezeigt.
• Hinweis: Diese Funktion muss von der Disc unterstützt werden.

1.2 Bildschirmsprache:

• Hier stellen Sie die Bildschirmsprache ein.

1.3 Untertitel:

• EIN: Die Untertitel für Hörgeschädigte werden angezeigt.
• AUS: Die Untertitel für Hörgeschädigte werden nicht angezeigt.
- Hinweis: Diese Funktion muss von der Disc unterstützt werden.

1.4 Bildschirmschoner:

• EIN: Der Bildschirmschoner wird angezeigt.
• AUS: Der Bildschirmschoner wird nicht angezeigt.

1.5 Letztes Lesezeichen:

• EIN: Beim Ausschalten wird dieser Punkt auf der Disc als Lesezeichen markieret. Beim nächsten Einschalten wird die Wiedergabe von dieser Stelle aus fortgesetzt.
  • AUS: Die Funktion ist deaktiviert.

1.6 MP3 Musiktexte:

• EIN: Der Bildschirm zeigt die MP3-Musiktexte an.
• AUS: Funktion deaktivieren.

2. Lautsprechereinstellungen:

• Downmix
• RECHTER/LINKER Kanal: Mischung der 5.1-Kanäle in den linken/rechten Kanal und Wiedergabe über den linken und rechten Lautsprecher.
• Stereo: Mischung der 5.1-Kanäle in Stereo und Wiedergabe über den linken und rechten Lautsprecher
• Hinweis: Diese Funktion steht Ihnen nur für Discs im AC-3 5.1-Kanalformat zur Verfügung.

3. SPDIF-Einstellungen (für Geräte mit SPDIF):

3.1 SPDIF-Ausgang:

SPDIF/AUS: Kein digitaler Audioausgang, nur Analogausgang. PCM (Pulse Control Modulation): 2-Kanal Stereo in Digitalformat – geeignet für AV-Receiver zum Decoding des Audioausgangs im PCM-Modus (abhängig von Ihrem Verstärker).

4. Dolbyeinstellungen:

4.1 Dual Mono:

Stereo: Linker/rechter Kanal wird über den linken/rechten Lautsprecher ausgegeben. Linker Kanal: Linker/rechter Lautsprecher geben den linken Kanal wieder. Rechter Kanal: Linker/rechter Lautsprecher geben den rechten Kanal wieder. Mischkanal: Linker/rechter Lautsprecher geben das gemischte Audio links/rechts wieder. Hinweis: Diese Funktion steht Ihnen nur für Discs im AC-3 oder 2-Kanalformat zur Verfügung.

4.2 Dynamikbereich:

Beim Hören einer Disc bei niedriger Lautstärke können Sie den Dynamikbereich zum Beschneiden der Spitzen einstellen.

5. Videoeinstellungen:

5.1 Bildschirmqualität: Bildschirmqualität einstellen.

5.2 Videoqualität: Videoqualität einstellen.

6. Ersteinstellungen:

Diese Einstellungen können Sie nur im Stoppmodus vornehmen oder wenn keine Disc eingelegt ist.

6.1 Film-, Untertitel- und Menüsprache:

• Hier stellen Sie die Sprache für den Film, die Untertitel und das Discmenü ein. Sie können die Filmsprache auch mit SOUND auf der Fernbedienung einstellen.
• Hinweis: Ist die eingestellte Sprache nicht auf der Disc aufgezeichnet, so wird die Standardsprache der Disc wiedergegeben.

6.2 Jugendschutz:

• Der Player kann mit einem Kennwort gegen Zugriff geschützt werden. Das Standard-Kennwort lautet 136900.
• Hinweis: Diese Funktion steht Ihnen nur zur Verfügung, wenn sie durch die Disc unterstützt wird.

6.3 Kennworteinstellung:

6.4 Kennwortfunktion:

• Sie können die Kennwortfunktion aktivieren und deaktivieren.
- Hinweis: Zur Änderung der Kennworteinstellung müssen Sie das korrekte Kennwort eingeben. Das Standard-Kennwort lautet 136900.

6.5 Kennwort:

• Sie können ein neues Kennwort einstellen.
- Hinweis: Das Standard-Kennwort 136900 ist weiterhin gültig, auch nachdem Sie ein neues Kennwort eingestellt haben.

6.6 Rückstellung:

• Hier stellen Sie alle personalisierten Einstellungen zu den Werkseinstellungen zurück.
  • Schalten Sie das Gerät aus.

Disc Wiedergabe:

• A: Schließen Sie das Gerät an und schalten Sie es ein.
• B: Drücken Sie [ ], um das Laufwerk zu öffnen und legen Sie eine Disc ein.
• C. Schließen Sie das Laufwerk. Das Gerät liest die Disc automatisch.

MP3/MPEG4 Disc Wiedergabe:

• Nach dem Einlegen der MP3/MPEG4 Disc wird der Inhalt angezeigt.
• Drücken Sie die AUPWÄRTS/ABWÄRTS Pfeiltasten zur Auswahl von Datei und Ordner.
• Drücken Sie OK, um den gewählten Ordner zu öffnen und die Inhalte anzuzeigen.
• Drücken Sie OK, um die gewählte Datei abzuspielen.

WIEDERGABE

Kodak Picture CD Wiedergabe:

• Legen Sie die Kodak CD in das Gerät ein. Die Disc wird automatisch wiedergegeben.
• Drücken Sie ■], um das Menü anzuzeigen.
• Drücken Sie die AUPWÄRTS/ABWÄRTS Pfeiltasten zur Bildauswahl, dann drücken Sie BESTÄTIGEN oder [▶] Die Bilder der Disc werden ab dem gewählten Bild angezeigt.
• GOTO: Drücken Sie diese Taste und wählen Sie eine Bildnummer. Die Bilder der Disc werden ab dem gewählten Bild angezeigt.
  [1] : Drücken Sie diese Taste einmal, um die Wiedergabe zu unterbrechen; drücken Sie sie erneut oder drücken Sie [ ], um die Wiedergabe fortzusetzen.
  [▶] : Drücken Sie diese Taste, um die Disc abzuspielen oder die Wiedergabe fortzusetzen.

REPEAT : Drücken Sie diese Taste, um den Wiederholungsmodus umzuschalten.

• Drücken Sie diese Taste, um zum vorherigen/nächsten Bild zu springen.
• LINKS/RECHTS auf der Fernbedienung: Drücken Sie die Pfeiltaste RECHTS, um das Bild im Uhrzeigersinn zu drehen, drücken Sie die Pfeiltaste LINKS, um es im entgegengesetzten Uhrzeigersinn zu drehen.
• ZOOM: Drücken Sie diese Taste, um das Bild zu vergrößern/verkleinern. Die Pfeiltasten benutzen Sie zum Verschieben des vergrößerten Bildes auf dem Bildschirm.

Wiedergabe von USB-Speichermedium und SD/MMC-Karte:

- Schließen Sie ein USB-Speichermedium am USB-Port an. Drücken Sie DVD/USB/SD, um das Speichermedium automatisch wiederzugeben.

- Schließen Sie eine SD/MMC-Karte am SD/MMC-Kartenleser an. Drücken Sie DVD/USB/SD, um das Speichermedium automatisch wiederzugeben.

DIVX Disc Wiedergabe:

- DIVX ist ein Videodateiformat. Diese DVDs haben eine größere Speicherkapazität. Das Format ist beispielsweise AVI:

1,5 Stunden Datei MPEG-12 Format DIVX Format
DVD (MPEG-2) Ca. 1,5-2 GB Ca. 600-800 MB
VCD (MPEG-1) Ca. 800 MB-1 GB	Ca. 200-300 MB

Comparaison MPEG-1, MPEG-2 et MPEG-4

	MPEG-1	MPEG-2	MPEG-4
Geschwindigkeit (kbit/s)	1380 kbit/s (352X288)	6500 kbit/s	880 kbit/s (720X576)
Videoqualität Gut	Hervorragend Perfekt
Hardware anforderungen	Niedrig	Mittelmäßig	Hoch

TECHNISCHE SPEZIFIKATIONEN

Unterstützte Discs: DVD/VCD/CD/MP3/MPEG4/DIVX

Bildschirmdiagonale: 7 Zoll

Frequenzgang: 20 Hz-20 kHz

Videoausgang: IVp-p 75 Ohm asymmetrisch

Audioausgang: 1,4 V rms/10 kOhm

Dynamikbereich: ≥85 db

Laser: Halbleiterlaser, Wellenlänge: 650 nm/795 nm

Spannungsversorgung: DC 9-12 V

Leistungsaufnahme: 12 W

Betriebstemperatur: 5-40 °C

Akku: Li-Akku

STÖRUNGSERKENNUNG

Problem und Lösungsvorschlag:

Bitte folgen Sie den nachstehenden Anleitungen, um Lösungen für bestehende Probleme zu finden.

Problem Ursache	Lösungsvorschlag
Keine Funktion	Netzteil nicht korrekt am Gerät oder an der Steckdose angeschlossen.	Netzteil an DCIN und Steckdose anschließen.
Kein Ton	Lautstärke zu niedrig. Lautstärke mit VOL+ erhöhen.
	Gerät ist stummgeschaltet.	Drücken Sie MUTE, um die Stummschaltung aufzuheben.
	Gerät im Vorlauf/Rücklauf.	Drücken Sie PLAY oder PLAY/ PAUSE, um die Wiedergabe fortzusetzen.
	Ohrhörer angeschlossen. Trennen Sie die Ohrhörer ab.
Disc kann nicht gespielt werden	Disc verkehrt herum eingelegt.	Disc richtig herum einlegen.
	Disc verschmutzt. Disc reinigen.
	Disc ist nicht kompatibel. Kompatible Disc benutzen.

Problem Ursache	Lösungsvorschlag
Fernbedienung funktioniert nicht	Fernbedienung nicht auf Empfangssensor ausgerichtet.	Fernbedienung auf den Empfangssensor im Gerät ausrichten.
	Abstand zwischen Fernbedienung und Gerät zu groß.	Die Reichweite der Fernbedienung beträgt 6 m.
	Batterien der Fernbedienung erschöpft.	Batterien austauschen.
	Keine Batterien in der Fernbedienung.	Batterien einsetzen.
USB-Medium oder Speicherkarte kann nicht gelesen werden	Gerät hat sich „aufgehängt“.	Gerät aus- und wieder einschalten.
		Gerät unterstützt nur geeignete USB-Medien und Speicherkarten, ungeeignete Medien können zum Ausschalten des Geräts führen.Gerät aus- und wieder einschalten, um es zurückzustellen.

WICHTIGE SICHERHEITSHINWEISE

1. Colocación:

• EIN: Der Bildschirm zeigt die MP3-Musiktexte an.
• AUS: Funktion deaktivieren.

1.6 Letras MP3
