MANUALE UTENTE DV-1821 AudioSonic

1.4 Schermbeveiliging:

Grazie per aver acquistato il nostro lettore DVD portatile.

Prima di mettere in funzione il lettore, si prega di leggere attentamente questo manuale e conservarlo per futura consultazione. Questo lettore è un nuovo dispositivo di riproduzione audio e video di alta qualità. Il lettore è dotato di display i CD da 7 pollici, di comoda portabilità e dotato delle ultime tecnologie elettroniche, adatto per l'utilizzo in hotel, in ufficio, in auto e in casa.

CARATTERISTICHE:

• Display da 7 pollici
- Jack per cuffie
• USB, fessura per SD/MMC
• Supporta DVD, VCD, MPEG4, CD, MP3, CD-R, DVD-RW, JPG, DIVX, Kodak picture CD
• Alimentazione: 9-12V CC

ACCESSORI:

• Manuale utente
• Telecomando
  Cavo AV
  • Adattatore di corrente
  • Adattatore per auto

IMPORTANTI INFORMAZIONI DI SICUREZZA

1. Precauzioni:

• Non esporre il prodotto ad acqua o umidità onde evitare incendi e shock elettrici.
• Non esporre il prodotto alla luce diretta del sole.
  • Non esporre il prodotto a fonti di calore, campi magnetici o ambienti polverosi.
  • Non posizionare il prodotto su superfici instabili.

2. Installazione:

• Assicurarsi di installare l'apparecchio seguendo le istruzioni del manuale

3. Note:

• Non inserire materiale nei fori dell'apparecchio.
• Non versare liquidi nell'apparecchio onde evitare incendi e shock elettrici.
• Non poggiare oggetti pesanti sull'apparecchio.
- Assicurarsi che l'apparecchio sia abbastanza ventilato durante l'utilizzo. Non coprire l'apparecchio o l'adattatore di corrente durante l'utilizzo.
• Tenere l'apparecchio lontano da fiamme.
- Non aprire il telaio dell'apparecchio. Le operazioni di manutenzione devono essere eseguite unicamente da personale qualificato.
• Assicurarsi che l'apparecchio sia spento prima di eseguire pulizia. Utilizzare un panno inumidito per pulire le superfici esterne dell'apparecchio, se necessario.

4. Dischi:

• Non esporre i dischi a fonti di calore, luce diretta del sole o zone ad alta umidità.
• Quando non utilizzati, riporre i dischi nelle loro confezioni.
• Non toccare la superficie del disco; maneggiare i dischi dal loro bordo.
• Assicurarsi che il disco sia pulito prima di utilizzarlo.
• Non incollare carta o nastro adesivo sui dischi.
• Pulire i dischi dall'interno verso l'esterno con un panno morbido.
- Non utilizzare benzina, detergenti non specifici per dischi o spray antistatici per la pulizia dei dischi.

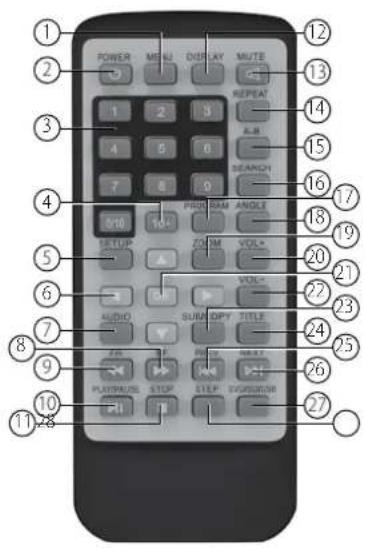

TELECOMANDO

1. MODE
2. Power
3. Numeri
   4.10+
4. DVD SETUP
5. SU/GIÙ/SINISTRA/DESTRA
6. Audio
7. AVANTI
8. INDIETRO
9. PLAY/PAUSE
10. Stop
11. Display
12. Mute
13. Repeat
14. A-B repeat
15. Ricerca
16. Program
17. Angle
18. Zoom
19. VOL+
20. Conferma
21. VOL
22. SUBTITLE/COPY
23. TITLE
24. PREV
25. NEXT
26. DVD/SDA/USB
27. TFT

POWER MENU DISPLAY MUTE 1 2 3 4 5 0 7 8 9 910 10+ SETUP ZOOM VOL- AUDIO SURV COPY TITLE FIN ARMY PLAYPULSE STOP STEP SVERIOR 21 1 REPEAT A.B SEARCH ANGLE VOL- VOL- TITLE TITLED 12 13 14 15 16 17 18 19 20 21 22 23 23 24 24 25 25 26 27 28 10 8

DESCRIZIONE COMANDI

Nota: Alcuni pulsanti sono unicamente disponibili sul telecomando. Alcuni pulsanti sono unicamente disponibili sull'apparecchio. Alcuni pulsanti sono disponibili sul telecomando e sull'apparecchio.

Power Accenoe / spegne l'apparecchio.
DVD/SD/USB	Consente di leggere da DVD, SD card o USC.
Setup Premere	questo pulsante per aprire / chiudere il menu di configurazione.
Numbers Consentono di selezionare capitoli e canzoni.
UP/DOWN/LEFT/RIGHT	Consente di muovere il cursore o di regolare i numeri.
Confirmar Consente di aprire o selezionare un oggetto.
MENU Premi questo pulsante per selezionare la fonte.
REPEAT Premere questo pulsante per utilizzare le funzioni di ripetizione.
A-B	Premere questo pulsante per visualizzare una selezione dei contenuti.Quando un disco è in riproduzione, premere questo pulsante perimpostare un punto A, quindi premere nuovamente per impostare unpunto B. Il lettore riprodurrà quindi i contenuti compresi tra i punti Ae B. Premere nuovamente il pulsante per annullare. Nota: I punti A e Bdovranno essere contenuti nello stesso film o nella stessa canzone.
	Premere questo pulsante per passare alla traccia o al capitolo precedente.
	Premere questo pulsante per passare alla traccia o al capitolo successivo.
	Premere questo pulsante per riprodurre o riprendere la riproduzionedopo FWD, REW o SLOW.
	Premi "STOP" una volta durante la riproduzione per fermare ebloccare la riproduzione. Premi "PLAY/PAUSA" per riprendere lariproduzione dal punto in cui hai premuto "STOP". Premi "STOP" duevolte per interrompere completamente la riproduzione.
Program	Questo pulsante consente di memorizzare le canzoni preferite durante la riproduzione di dischi VCD o DVD. Premere questo pulsante, quindi inserire direttamente il numero per avviare la riproduzione.
	Premere questo pulsante per l'avanzamento rapido. Le velocità sono di 2X, 4X, 8X, 16X o 32X.
	Premere questo pulsante per la riproduzione in senso inverso. Le velocità sono di 2X, 4X, 8X, 16X o 32X.
SEARCH	Premere questo pulsante per selezionare un particolare titolo, capitolo, traccia, tempo all'interno di un titolo, tempo all'interno di un capitolo o tempo all'interno di una traccia, per successiva riproduzione utilizzando i tasti freccia.
MUTE	Premere questo pulsante per azzerare l'uscita audio. Premere nuovamente per riprendere la riproduzione dell'audio.
VOL +/-	Premere Vol + per aumentare il volume dell'uscita audio. Premere Vol - per diminuire il volume dell'uscita audio.
AUDIO	Audio: Premere questo pulsante per passare ad un'altra lingua tra quelle disponibili sul disco DVD.
TITLE	Premere questo pulsante per tornare al menu titoli di un disco DVD o alle funzioni PBC.
DISPLAY	Premere questo pulsante per visualizzare o nascondere le informazioni del disco in riproduzione.
ZOOM	Premere questo pulsante per ingrandire la schemata La schermata può essere ingrandita due, tre o quattro volte. Premere i tasti freccia per spostare la schermata ingrandita. Si prega di tenere in conto che questa funzione è disponibile unicamente per DVD, VCD o MPEG4.
SUB/COPY	Sottotitoli: Premere ripetutamente il pulsante SUBTITLE per attivare e cambiare la lingua dei sottotitoli visualizzati su schermo. COPY: È possibile copiare file MP3, MP4, AVI, JPEG su dispositivi USB/SD card una volta collegati.

TFT	Premi questo pulsante per l'accensione /spegnimento dello schermo TFT

1. Durante la riproduzione di tali file, premere il pulsante "SUB/COPY" sul telecomando. La seguente finestra di dialogo verrà visualizzata:

00:00 00:00 001/005 MPT_31 MPT_32 MPT_33 MPT_34 PICTURE_06 PICTURE_06 All Select All Unset Copy Exit

1. Secondo le proprie esigenze, spostare il cursore utilizzando i tasti freccia sul telecomando per scegliere tra: SELEZIONA TUTTO (ALL SELECT), ANNULLA SELEZIONE (ALLUNSEI), COPIA (COPY) ed ESCI (EXIT) È anche possibile spostare il cursore sul file che si desidera copiare. Premere il pulsante OK sul telecomando e i file selezionati verranno contrassegnati con un segno di spunta. Vedere di seguito:

00:00 00:00 001/005 MPE_32 MPE_32 AVI_32 AVI_34 PICTURE_68 PICTURE_98 All Select All Unsel Copy Exit

AudioSonic

Istruzioni per l'uso

1. Spostare il cursore su COPY e premere OK. USB 1 verrà quindi visualizzato sulla destra della finestra di dialogo. Questo indica che i file selezionati verranno copiati sul dispositivo USB 1. Vedere di seguito:

00:00 00:00 001/009 MF2_01 MF3_02 AVY_01 AVY_04 PICTURE_05 PICTURE_06 USB 1

1. Premere il pulsante OK e la seguente finestra di dialogo verrà visualizzata. Se si desidera creare copie, spostare il cursore su NEXT, altrimenti selezionare BACK.

1. Dopo aver spostato il cursore su NEXT, premere il pulsante OK e il sistema avvierà il processo di copia. Nel caso si desideri annullare la copia, selezionare CANCEL. Vedere di seguito:

00:00 00:00 001/005 MPX_81 Copying MPX_82 1/2 AVL_81 40% AVL_84 PICTURE_86 PICTURE_88 Cancel

1. Quando la copia ètermianta, il sistema tornerà alla schermata precedente.

00:00 00:00 001/005 MPT_01 MPT_02 AVT_03 AVT_04 PICTURE_05 PICTURE_06

RICARICA E CONNESSIONE

Ricarica:

• L'apparecchio è dotato di batteria al litio come fonte diretta di alimentazione. Questo tipo di batteria dispone di alta densità di energia. Questo tipo di batterie presentano effetti di memoria, ovvero possono essere ricaricate in qualsiasi momento, indipendentemente dal completo scaricamento.
• Inserire l'adattatore di corrente nello spinotto DC IN e collegarlo alla presa di corrente per ricaricare la batteria. Un ciclo di ricarica completo generalmente impiega circa sei ore.
• Nota: spegnere l'apparecchio durante la ricarica. L'indicatore luminoso rosso acceso indica che la batteria è in fase di ricarica. Quando la batteria è completamente ricaricata, questa luce diventerà verde.

Utilizzo e manutenzione delle batterie:

1. Temperatura operativa compresa tra 0 e 45 gradi Celsius.
2. Scollegare l'adattatore di corrente quando non in uso.
3. La generazione di calore durante la riproduzione è un normale processo. Evitare l'utilizzo prolungato.

Connessione:

L'apparecchio dispone di uno spinotto jack di uscita audio video (AV OUT). È quindi possibile collegare l'apparecchio ad un televisore e riprodurre audio e video attraverso di esso. Consultare l'immagine di seguito riportata per la corretta connessione ad un televisore.

CONFIGURAZIONE DEL SISTEMA

Controlli del menu:

1. Premere il pulsante SETUP del telecomando o sull'apparecchio per aprire il menu di configurazione del sistema.
2. Premere i tasti freccia SINISTRA/DESTRA per scegliere la pagina di configurazione desiderata.
3. Premere i tasti freccia SU/GIÙ per selezionare l'impostazione desiderata. Premere

CONFERMA, OK o SINISTRA/DESTRA per aprirla. Premere i tasti freccia SU/GIÙ per selezionare gli oggetti e premere CONFERMA o OK per confermare.

1. Premere i tasti freccia per impostare altre opzioni.
2. Premere nuovamente SET per uscire dal menu di configurazione.

Pagina di configurazione:

1. Pagina di configurazione generale

- Sei opzioni sono disponibili nella pagina di configurazione generale: Angolo, OSD, sottotitoli, screen saver, last memory e testi MP3.

1.1 Angolo:

• Visualizza angolo: verrà visualizzata sullo schermo l'indicazione dell'angolo utilizzato nel caso di dischi DVD multi-angolo.
  • Chiudi angolo: l'indicazione dell'angolo non verrà visualizzata.
• Nota: Questa funzione è unicamente disponibile con dischi multi-angolo.

1.2 Lingua del display:

• consente di impostare la lingua del display

1.3 Nascondi sottotitoli:

• ON: visualizza i sottotitoli nascosti durante la riproduzione di sottotitoli
• OFF: i sottotitoli nascosti non verranno visualizzati
- Nota: Questa funzione è unicamente disponibile con dischi dotati di sottotitoli.

1.4 Screen saver:

• ON: lo screen saver verrà attivato per proteggere lo schermo
• OFF: la funzione verrà disattivata

1.5 Impostazione Last memory:

- ON: ogni volta che l'apparecchio verrà spento o che la riproduzione di un disco verrà interrotta, l'apparecchio memorizzerà la posizione finale di riproduzione per la prossima riproduzione. Alla seguente riproduzione del disco l'apparecchio riprenderà dal punto memorizzato.

• OFF: La funzione verrà disattivata

1.6 Testi MP3

• ON: I testi degli MP3 verranno visualizzati sullo schermo
• OFF: La funzione verrà disattivata

2. Pagina di configurazione altoparlanti:

• Configurazione miscelata
• Canale DESTRO/SINISTRO: miscela i segnali audio 5.1 nei canali sinistro e destro, riprodotti dagli altoparlanti sinistro e destro.
• Stereo: miscela i segnali audio 5.1 in stereo e li riproduce negli altoparlanti sinistro e destro
• Nota: Questa funzione è unicamente disponibile con dischi con canale di formato AC-3, 5.1.

3. Configurazione SPDIF (per dispositivi con SPDIF)

3.1 Uscita SPDIF.

• SPDIF / CHIUSO Nessuna uscita digitale, solo uscita analogica.
- PCM (Pulse Control Modulation) - Due canali stereo digitali, adatto per ricevitori AC capaci di decifrare uscite audio PCM (verificare la compatibilità con il proprio amplificatore).

4. Configurazione Dolby

4.1 Dual mono.

• Stereo: I canali sinistro e destro verranno riprodotti dagli altoparlanti sinistro e destro rispettivamente
• Canale sinistro: Gli altoparlanti sinistro e destro riprodurranno il canale audio sinistro
• Canale destro: Gli altoparlanti sinistro e destro riprodurranno il canale audio destro
• Canale miscelato: Gli altoparlanti sinistro e destro il canale audio sinistro e destro miscelato
• Nota: Questa funzione è disponibile per dischi Dolby AC-3 o a due canali.

4.2 Compressione dinamica:

Utile per l'ascolto a basso volume, consente di regolare il bilancio dinamico.

5. Configurazione video:

5.1 Qualità del pannello: consente di impostare la qualità del pannello

5.2 Qualità video: consente di impostare la qualità del video

6. Impostazioni pagina iniziale:

consente di configurare le impostazioni per l'accensione in assenza di dischi o quando in modalità STOP.

6.1 Suono, sottotitoli e lingua dei menu.

• Queste opzioni di configurazione consentono di scegliere le impostazioni predefinite di suoni, sottotitoli e lingua dei menu. È possibile, nel contempo, scegliere la lingua del sonoro premendo il pulsante SOUND.
• Nota: Nel caso in cui il disco non contenga diverse opzioni, esso verrà riprodotto con le uniche impostazioni disponibili.

6.2 Controllo contenuti.

• Questa opzione consente di impostare una password per limitare l'utilizzo dell'apparecchio. La password predefinita è 136900.
• Nota: Questa funzione sarà attiva unicamente su dischi con controllo contenuti incorporato.

6.3 Impostazione password.

6.4 Formato password.

• È possibile attivare o disattivare l'utilizzo di password.
• Nota: È necessario inserire la password corretta per poter cambiare le impostazioni password. La password predefinita è 136900.

6.5 Password.

• Consente di re-impostare la password.
- Nota: La password predefinita 136900 è sempre valida finché una nuova password non viene impostata.

6.6 Ripristina predefiniti: consente di ripristinare le impostazioni predefinite.

Assicurarsi di spegnere l'apparecchio.

Riproduzione di dischi:

A: Connettere il cavo di alimentazione e assicurarsi che l'unità sia accesa.
B: Premere [] per aprire il carrello ed inserire un disco.
C. Chiudere il carrello. La lettura si avvierà automaticamente.

Riproduzione di dischi MP3/MPEG4:

Il contenuto verrà visualizzato sullo schermo dopo la lettura del disco MP3/MPEG4.

1. Premere i tasti freccia UP/DOWN per selezionare il file o la cartella.
2. Premere OK o CONFIRM per aprire la cartella selezionata e visualizzarne il contenuto.
3. Premere OK o CONFIRM per riprodurre il file selezionato.

RIPRODUZIONE

Riproduzione di dischi Kodak CD:

• Inserire il disco Kodak CD nell'apparecchio. La riproduzione si avvierà automaticamente.
  • Premere ■] per visualizzare il menu contenuti del disco.
• Premere i tasti freccia UP/DOWN per selezionare un'immagine, quindi premere CONFIRM o [▶] L'apparecchio avvierà la riproduzione del disco a partire dall'immagine selezionata.
• GOTO: premere questo pulsante e selezionare il numero dell'immagine selezionata. L'apparecchio avvierà la riproduzione del disco a partire dall'immagine selezionata.
  [1] : Premere questo pulsante una volta per mettere in pausa la riproduzione. Premere nuovamente il pulsante o premere il pulsante [ ] per riprendere la riproduzione.
  [▶] : Premere questo pulsante per riprodurre il disco o per riprendere la riproduzione.

REPEAT : Premere questo pulsante per cambiare le opzioni di ripetizione.

: Premere questo pulsante per passare all'immagine successiva/precedente. Pulsanti LEFT/RIGHT sul telecomando: Premere il pulsante RIGHT per ruotare l'immagine in senso orario, o il pulsante LEFT per ruotare l'immagine in senso antiorario.

ZOOM: Premere questo pulsante per ingrandire / ridurre / ripristinare le dimensioni di un'immagine. I tasti freccia vengono utilizzati per spostare l'immagine quando è ingrandita.

Riproduzione da USB e SD/MMC card:

• Inserire un dispositivo USB nella porta USB. Premere il pulsante DVD/USB/SD e l'apparecchio avvierà automaticamente la riproduzione dal dispositivo.
• Inserire una SD/MMC card nella porta SD/MMC. Premere il pulsante DVD/USB/SD e l'apparecchio avvierà automaticamente la riproduzione dalla scheda.

Riproduzione di un disco DIVX:

- DIVX è un formato di registrazione / riproduzione video, che offre qualità DVD con dimensioni ridotte. Per il formato AVI, ad esempio:

file di 1,5 ore formato MPEG-12 formato DIVX
DVD(MPEG-2)	Circa 1,5-2GB	Circa 600-800 MB
VCD(MPEG-1)	Circa 800 MB-1G	Circa 300-300MB

	MPEG-1	MPEG-2	MPEG-4
Velocità (kb/s)	1380 kb/s (352 x 288)	6500 kb/s	880 kb/s (720 x 576)
Qualità video	Buona	Eccellente	Perfetta
Requisiti hardware	Bassi	Medi Alti

SPECIFICHE TECNICHE

Supporto per dischi: DVD/VCD/CD/MP3/MPEG4/DIVX

Dimensioni schermo: 7 pollici

Intervallo di

frequenza audio: 20Hz-20KHz

Uscita video: IVp-p75 Ohm Non bilanciata

Uscita audio: 1,4Vrms/10Kohm

Gamma dinamica: ≥85db

Laser: laser a semiconduttore, lunghezza d'onda: 650mm/795mm

Alimentazione: 9-12V CC

Potenza: 12W

Temperatura operativa: 5-40 °C

Batteria: al litio

RISOLUZIONE PROBLEMI

Problema e soluzione:

Avvalendosi dell'aiuto di personale addetto alla manutenzione, si prega di seguire le istruzioni di seguito riportate per verificare le cause del problema riscontrato.

Problem Orsak Lösning
Alimentazione assente	L'adattatore di corrente non è connesso adeguatamente allo spinotto di alimentazione e alla presa di corrente	Inserire correttamente l'adattatore di corrente allo spinotto DCIN e alla presa di corrente
Nessun suono	Il volume è impostato al minimo	Premere VOL+ per aumentare il volume
	Apparecchio impostato su Mute	Premere MUTE per ripristinare il suono
	In modalità REW/FWD	Premere PLAY o PLAY/PAUSE per ripristinare la riproduzione
	Suono in uscita dalle cuffie	Il suono verrà riprodotto dagli altoparlanti una volta disconnesse le cuffie

Problem Orsak Lösning
Impossibile riprodurre il disco	Disco inserito capovolto Reinserire il disco correttamente
	Disco sporco Pulire il disco
	Non compatibile con l'apparecchio	Inserire un disco compatibile con l'apparecchio
Malfunzionamento del telecomando	Telecomando non puntato verso il ricevitore	Puntare il telecomando verso il ricevitore
	La distanza tra il telecomando e l'apparecchio è troppo elevata	Tenere il telecomando a meno di 6 metri dall'apparecchio
	Batterie del telecomando scariche	Sostituire con nuove batterie
	Nessuna batteria inserita nel telecomando	Sistemare le batterie
Lettura da USB o card slot non riuscita,	Blocco	Disconnettere l'alimentazione e riaccendere l'apparecchio
	Il dispositivo USB o la Memory card non sono originali	L'apparecchio non supporta la lettura da dispositivi USB o memory card non originali. L'inserimento di dispositivi USB o memory card non originali possono causare interruzioni di alimentazione. Spegnere l'apparecchio. L'apparecchio tornerà a funzionare normalmente dopo il riavvio.

Batteri: Litiumbatteri

FELSÖKNING

Problem och lösning
