MANUALE UTENTE DV-1823 AudioSonic

IMPORTANTI INFORMAZIONI DI SICUREZZA E PRECAUZIONI

• Leggere attentamente tutte le istruzioni prima dell'uso.
• Conservare i manuali per consultazioni successive.
• Utilizzare questo prodotto unicamente nella maniera prescritta.
• Utilizzare unicamente un panno inumidito con acqua per pulire la superficie di questo prodotto.
• Utilizzare dispositivi elettronici in zone ben ventilate e non esposte ad eccessive vibrazioni.
• I seguenti agenti potrebbero danneggiare il prodotto: qualsiasi liquido come acqua o umidità, temperature estreme o ambienti polverosi.
• Posizionare il dispositivo unicamente su superfici stabili ed assicurarsi che tutti i cavi ad esso collegati siano saldi e sicuri, evitando rischi di caduta.
• Questo prodotto non include componenti soggetti a manutenzione.
• Tentativi non autorizzati di disassemblaggio o riparazione del prodotto costituiscono causa di annullamento della garanzia, e potrebbero causare pericolosi shock elettrici.
• Non utilizzare il prodotto quando si è al controllo di macchine potenzialmente pericolose come veicoli a motore.
• Disconnettere tutti i cavi di alimentazione e di segnale tirando dallo spinotto e non dal cavo. L'utilizzo di questo dispositivo nelle vicinanze di altri dispositivi elettronici potrebbe causare interferenze.
• Non aprire lo sportellino del drive mentre un disco è in rotazione.
• Assicurarsi che il lettore Dual DVD portatile sia installato conformemente alle istruzioni e illustrazioni riportate in questo manuale.
• È responsabilità del conducente del veicolo assicurarsi che il prodotto sia installato in adempienza a tutte le rilevanti leggi federali e statali in vigore.
• Installare il prodotto tenendo in considerazione la necessità di ridurre al minimo le distrazioni causate per gli altri conducenti.

CURA DEI DISCHI

Simbolo laser: situato sul pannello posteriore dell'unità, indica che il lettore è un prodotto laser di classe 1; utilizza laser di bassa potenza innocuo e non emette radiazioni all'esterno dell'apparecchio.

• Non esporre i dischi a fonti di calori come luce diretta del sole o ad alta umidità.
• Non toccare l'area dati del disco (superficie inferiore). Reggere il disco sempre dai bordi.
  • Non utilizzare nastro adesivo sui dischi.
• Non utilizzare detergenti liquidi commerciali sui dischi, in quanto potrebbero causare danni.
• Non lasciare i dischi all'interno di veicoli che potrebbero essere esposti a luce del sole diretta ed intensa in quanto il calore generato nel veicolo potrebbe danneggiare i dischi anche se riposti all'ombra.
• Utilizzare panni umidi ultra-morbid per pulire i dischi, dall'interno verso l'esterno.
• Riporre sempre i dischi all'interno della loro confezione dopo l'utilizzo.

CONTENUTO DELLA CONFEZIONE

• 1X Lettore DVD principale con display LCD da 7 pollici 16:9
• 1X monitor LCD con display da 7 pollici 16:9
• 2 X supporti per poggiatesta
• 2 X cuffie con cavi da 1,2m
• 1 X Alimentatore de 12V CC
• 1 X Adattatore di corrente 110-240V CA
• 1X cavo di alimentazione da 1,5m
• 1X cavo di segnale audio / video da 1,5m
• 1X Telecomando (con batterie)
• 1X Manuale utente (questo documento)
Si prega di verificare attentamente il contenuto della confezione.

AudioSonic

Istruzioni per l'uso

LETTORE DVD (UNITà PRINCIPALE)

1. Interruttore di accensione principale
2. Pulsante di riduzione del volume
3. Pulsante di aumento del volume
4. Sensore IR
5. Pulsante Play/Pause
6. Pulsante indietro
7. Pulsante avanti
8. Display LCD / Pannello di accesso
9. Uscita stereo per cuffie da 3,5mm
10. Uscita AV da 3,5mm
11. Porta per schede SD/MMC/MS (compatibile con SDHC)
12. Porta per dispositivi USB
13. Uscita di corrente 12V CC
14. Ingresso di alimentazione da 12V CC

1. Interruttore di accensione principale
2. Pulsante di riduzione del volume
3. Pulsante di aumento del volume
4. Pulsante sinistra
5. Pulsante Menu
6. Pulsante destra
7. Ingresso di alimentazione da 12V CC
8. Ingresso AV da 3,5mm
9. Uscita jack stereo per cuffie da 3,5mm

• Inserire l'adattatore CA in dotazione nella presa.
  • Collegare l'altra estremità all'entrata 12V CC.
• Accendere l'interruttore di accensione principale sul lettore.

RIPRODUZIONE

Connessione delle cuffie

• Collegare le cuffie fornite in dotazione nella presa cuffie del lettore DVD e del monitor.
• Regolare il volume sul lettore o sul monitor prima di indossare le cuffie.

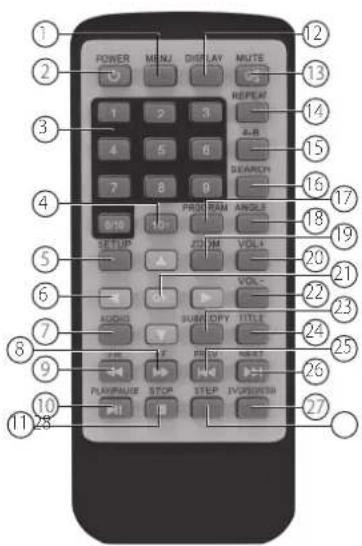

TELECOMANDO

1. Menu
2. Power
3. Tastierino numerico
4. 10+
5. DVD SETUP
6. SU/GIU/SINISTRA/DESTRA
7. Audio
8. Avanzamento rapido
9. Riavvolgimento rapido
10. Play/Pause
11. Stop
12. Display
13. Mute
14. Repeat
15. Ripetizione A-B
16. Search
17. Program
18. Angle
19. Zoom
20. Volume +
21. Conferma
22. Volume -
23. Subtitle
24. Title
25. Indietro
26. Avanti
27. DVD/SD/USB
28. Step

POWER MENU DISPLAY MUTE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

FUNZIONE DEI PULSANTI

PulsanteFunzione
Power Accende / spegne il lettore
DVD/SD/USB	Premere per scegliere a rolazione tra DVD (disco ottico), lettore di memory card o dispositivi USB. Utilizzare i pulsanti Su/Giù/Sinistra/Destra per navigare e il pulsante OK per selezionare.
Setup	Aprire o chiudere il menu di configurazione.
Tastierino numerico	Consente di inserire un numero all'interno di un menu o di immettere una password.
OK (Conferma)	Premere per selezionare un'opzione o per confermare un'impostazione.
Ripetizione A-B	Utilizzato per ripetere una porzione di video/audio.
Indietro	Premere per passare alla traccia o al capitolo precedente.
Avanti	Premere per passare alla traccia o al capitolo successivo.
Play/Pause	Premere per avviare o mettere in pausa la riproduzione.
Stop	Premere per interrompere la riproduzione.
Program	Questo pulsante consente di memorizzare le canzoni preferite durante la riproduzione di dischi VCD, CD audio o DVD.

PulsanteFunzione
Avanzamento / riavvolgimento rapido	Consente di avanzare o riavvolgere a velocità di 2X, 4X, 8X, 16X e 32X rispetto alla normale velocità di riproduzione.
Mute	Azzera l'uscita audio del lettore e del monitor.
Volume +/-	Questi pulsanti consentono di aumentare o ridurre il volume dell'uscita audio.
Audio	Seleziona una lingua tra quelle disponibili per il DVD.
Titolo DVD Ritorna al menu principale del disco.
Display Mostra informazioni sul disco corrente.
Zoom.	Ingrandisce l'immagine di 2 - 4 volte circa rispetto alle dimensioni originali
Search	Seleziona un titolo, capitolo, traccia, tempo all'interno di un titolo o di una traccia.
Angle	Visualizza gli angoli disponibili per dischi dotati di contenuto multi-angolo.

Nota: Rimuovere la pellicola di plastica prima di utilizzare il telecomando.

Caricamento e riproduzione di un disco

1. Dopo aver connesso l'alimentazione al lettore DVD, premere il pulsante di accensione in posizione "on".
2. Posizionare delicatamente un disco sul carrello.
   • Il disco deve scattare saldamente in posizione.
3. Posizionare il disco con l'etichetta rivolta verso l'alto.
4. Chiudere il coperchio del lettore DVD fino ad avvertire un clic di chiusura. L'unità caricherà ora il disco e avvierà la riproduzione.

5. Interruzione della riproduzione.
   Premere il pulsante STOP (■) durante la riproduzione.

6. Play/Pause.

7. Premere il pulsante Play/Pause (▶) sul telecomando durante la riproduzione per mettere la riproduzione in pausa. Per riprendere la riproduzione premere nuovamente il pulsante Play/Pause (▶)

8. Avanzamento / riavvolgimento rapido
9. Premere i pulsanti di avanzamento rapido o di riavvolgimento rapido per passare al punto desiderato, ad una velocità regolabile tra 2X, 4X, 8X, 16X, 32X.
10. Menu
11. Un DVD è diviso in sezioni chiamate titoli e capitoli. Quando si riproduce un DVD, il menu principale del disco apparirà sullo schermo del lettore DVD o sul Monitor. I contenuti del menu variano da disco a disco. Premere MENU durante la riproduzione per visualizzare questo menu.

DISPLAY

Tempo di riproduzione e tempo rimanente

• Durante la riproduzione premere il pulsante "DISPLAY" per visualizzare il numero del titolo corrente, il numero totale di titoli, il numero del capitolo corrente, il numero totale di capitoli e i tempi di riproduzione e rimanente del titolo. Le informazioni scompariranno automaticamente dopo 3 secondi se non si preme nuovamente il pulsante DISPLAY.
• Tenere premuto "DISPLAY" per scegliere le opzioni riportate di seguito in sequenza. Tempo trascorso nel titolo: il tempo trascorso all'interno del titolo. Tempo rimanente nel titolo: il tempo rimanente all'interno del titolo. Tempo trascorso nel capitolo: il tempo trascorso all'interno del capitolo. Tempo rimanente nel capitolo: il tempo rimanente all'interno del capitolo. Display off: Le informazioni sui tempi non verranno visualizzate.

Angle

Durante la riproduzione di un disco, premere il pulsante "ANGLE" per visualizzare gli angoli di visualizzazione disponibili in dischi multi-angolo, visualizzando inoltre il numero dell'angolo corrente e il numero totale di angoli disponibili. Premere "ANGLE" per selezionare un altro angolo, quindi premere nuovamente il pulsante per uscire e tornare all'angolo di visualizzazione normale. Il display dell'angolo scomparirà automaticamente se non si preme nuovamente il pulsante "ANGLE" nell'arco di 3 secondi.

Nota: Non tutti i dischi presentano queste funzioni.

Subtitle

Durante la riproduzione di un disco premere il pulsante "SUB" per selezionare la lingua desiderata per i sottotitoli, visualizzando il numero della lingua corrente e il numero totale di lingue disponibili per i sottotitoli. Nel caso siano disponibili molteplici lingue, premere nuovamente "SUB" per selezionare un'altra lingua per i sottotitoli. Per disattivare i sottotitoli premere il pulsante "SUB" finché non verrà visualizzata l'indicazione "Subtitle Off". I sottotitoli scompariranno automaticamente se non si preme nuovamente il pulsante "ANGLE" nell'arco di 3 secondi.

Nota: Alcuni DVD consentono di accedere a questa funzione unicamente attraverso il menu proprio del DVD stesso.

Audio

Durante la riproduzione di un disco premere il pulsante "AUDIO" per selezionare la lingua desiderata per l'audio, visualizzando il numero del canale audio corrente e il numero totale di canali audio disponibili. Premere nuovamente "AUDIO" per selezionare una lingua differente. Il display audio scomparità automaticamente se non si preme nuovamente il pulsante "AUDIO" nell'arco di 3 secondi.

Zoom

Premere il pulsante "ZOOM" durante la riproduzione per ingrandire l'immagine di 2X, 3X o 4X a seconda dell'impostazione di zoom corrente.

Ripetizione A-B

A. Durante la riproduzione premere una volta "A-B" per impostare il punto iniziale A.
B. Premere "A-B" una seconda volta per impostare il tempo finale B e il lettore riprodurrà ripetutamente i contenuti compresi tra i punti A e B.
C. Premere "A-B" una terza volta per disattivare la funzione di ripetizione "A-B" e ripristinare la normale riproduzione.

Punto iniziale di ripetizione A-B

Punto finale di ripetizione A-B

REPEAT OFF

A-B Ripetizione disattivata

Ripetizione 1/ALL

Tenere premuto "REPEAT" durante la riproduzione per impostare la modalità di ripetizione desiderata.

Chapter: ripete il capitolo corrente.

Title: ripete il titolo corrente.

All: Ripete tutti i titoli e capitoli.

Off: Riprende la normale riproduzione.

RIPRODUZIONE DI DISCHI MP3/MPEG-4

Quando si inserisce un disco MP3/MPEG-4nell'unità, la schermata di menu appare automaticamente. È possibile utilizzare la schermata di menu per selezionare le cartelle e le canzoni desiderate, altrimenti il sistema avvierà la riproduzione dei dati nell'ordine di registrazione su disco.

1. Premere i pulsanti ▲ per scegliere una cartella dall'elenco delle cartelle.
2. Premere "OK" per selezionare la cartella evidenziata. L'elenco delle canzoni disponibili all'interno di essa verrà visualizzato.
3. Premere i pulsanti e per scegliere una canzone dall'elenco. Premere "OK" per selezionare e avviare la riproduzione della canzone selezionata.
4. Utilizzare il pulsante per passare alla canzone successiva. Premere il pulsante per tornare all'inizio della canzone precedente.
5. Premere il pulsante per selezionare la cartella corrente e premere "OK" per confermare. È quindi possibile tornare all'elenco delle cartelle.

Riproduzione di contenuti DIVX

Il formato DIVX contiene dati video e audio di alta qualità altamente compressi. I file di tipo AVI sono generalmente in grado di racchiduere una quantità maggiore di dati in file di dimensioni più piccole.

file di 1,5 ore formato MPEG-12 formato DIVX
DVD(MPEG-2) Circa 1,5-2GB Circa 600-800 MB
VCD(MPEG-1) Circa 800 MB-1G Circa 300-300MB

	MPEG-1 MPEG-2 MPEG-4
Velocità (kb/s) 1380	kb/s (352 x 288) 6500	kb/s 880 kb/s (720 x 576)
Qualità video	Buona Eccellente	Perfetta
Requisiti hardware Bassi		Medi	Alti

In ogni caso, a seconda del modo in cui il file è stato codificato, la compatibilità potrebbe ancora essere messa in discussione con alcuni di Ipi di file DivX o MP4.

Raccomandiamo di sottoporre i file a test di prova ed errore, per individuare il miglior compromesso tra qualità e dimensioni per file codificati.

Riproduzione da USB e SD/MMC card

1. Collegare il dispositivo USB avendo cura di inserirlo nel verso giusto. Premere [DVD/SD/USB], quindi scegliere USB per selezionare il contenuto.
2. Inserire una memory card nella porta SD/MMC/MS. Premere [DVD/SD/USB] e selezionare SD per avviare la riproduzione dalla memory card.

CONFIGURAZIONE DEL SISTEMA

1. Premere "SETUP" sul telecomando per aprire il MENU DI CONFIGURAZIONE DEL SISTEMA.
2. Premere i pulsanti ◀ per navigare attraverso le pagine di impostazione.
3. Una volta raggiunta la pagina desiderata, premere il pulsante "OK" per aprirla.
4. Utilizzare i pulsanti ▶ per navigare verso l'opzione da modificare, quindi premere il pulsante ▶ per aprire il sotto menu.
5. Utilizzare i pulsanti e per selezionare l'oggetto desiderato del sotto menu, quindi premere il pulsante "OK" per confermare.
6. Premere il pulsante per tornare al menu precedente, o premere il pulsante "SETUP" per chiudere la schermata di configurazione.

Nota: Non tutti i dischi presentano queste funzioni. Alcune funzioni dipendono dal disco.

PAGINA DI CONFIGURAZIONE GENERALE

Display TV

• 4:3: quando il lettore invia un segnale di uscita ad un monitor normale. Le immagini wide-screen vengono visualizzate sullo schermo, con alcune parti automaticamente ritagliate.
• Normal / LB: Normal/LB: quando il lettore invia un segnale di uscita ad un normale monitor, un'immagine normale viene visualizzata sullo schermo con strisce nere nella parte alta e nella parte bassa dello schermo.

- 16:9: Wide: quando il lettore invia un segnale di uscita ad un monitor wide-screen, un'immagine wide-screen verrà visualizzata a pieno schermo.

Indicazione dell'angolo

• ON: L'icona di indicazione dell'angolo verrà visualizzata sullo schermo, (se opzioni multi.angolo sono disponibili).
  • OFF: L'indicazione dell'angolo non verrà visualizzata.

Lingua OSD

È possibile scegliere una tra le diverse lingue disponibili per l'OSD.

Sottotitoli

• ON: Verranno visualizzati i sottotitoli (se disponibili).
• OFF: I sottotitoli non verranno visualizzati.

Screen Saver

• ON: Attiva lo screen saver.

• OFF: Disattiva lo screen saver (off).

Nota: Il lettore DVD entrerà in modalità Screen Saver se per approssimativamente cinque minuti viene visualizzata la stessa immagine fissa sullo schermo.

Last Memory

• ON: L'unità tornerà all'ultima posizione di riproduzione del disco.
• OFF: L'unità non tornerà all'ultima posizione di riproduzione del disco.

AUDIO

Configurazione altoparlanti

Downmix

• LT/RT: canali RIGHT/LEFT: miscela i segnali audio 5.1 in due canali audio, riprodotti dagli altoparlanti sinistro e destro.

- Stereo: Invia un segnale in uscita agli altoparlanti sinistro e destro.

AudioSonic

Istruzioni per l'uso

DOLBY

Dual Mono

• Stereo: l'audio dei canali sinistro e destro verrà riprodotto dagli altoparlanti sinistro e destro.
  • L-Mono: Riproduzione unicamente del canale audio sinistro.
  • R-Mono: Riroproduzione unicamente del canale audio destro.
• Mix Mono: Entrambi i canali sinistro e destro sono miscelati in un unico canale mono.

Dinamica

Utilizzare questa modalità per normalizzare tutti i canali audio ed assicurare livelli sonori uniformi.

1. Premere il pulsante OK per entrare.
2. Utilizzare i pulsanti e per regolare la dinamica come desiderato.
3. Premere nuovamente il pulsante OK per confermare la regolazione.

VIDEO

Regolazione della qualità dell'immagine.

1. Utilizzare i pulsanti e per selezionare l'opzione da cambiare, quindi premere il pulsante "OK" per confermare.
2. Premere i pulsanti e per regolare le impostazioni, quindi premere il pulsante "OK" per confermare le modifiche.

Le opzioni disponibili sono

• Nitidezza.
  • Luminosità.
• Contrasto.

IMPOSTAZIONI

La pagina delle impostazioni non può essere aperta se non si inserisce un disco nel lettore. Se un disco è inserito nel lettore, rimuoverlo prima di accedere a questa pagina.

Tipo TV

Consente di impostare il formato di usciva video nel caso il lettore sia connesso ad un display diverso dal monitor fornito in dotazione. Questo richiede l'utilizzo di un cavo non fornito in dotazione.

• PAL: L'uscita video è unicamente in formato PAL.
- Multi: L'uscita video è nel formato di sorgente.
• NTSC: L'uscita video è unicamente in formato NTSC.

Audio

Imposta la lingua predefinita dell'audio dei dischi DVD riprodotti con il lettore.

Sottotitoli

Imposta la lingua predefinita dei sottotitoli dei dischi DVD riprodotti con il lettore.

Menu disco

Imposta la lingua predefinita dei sottotitoli del menu dei dischi DVD riprodotti con il lettore.

NOTA: Le impostazioni audio, sottotitoli e menu disco dipendono dalla disponibilità delle opzioni scelte sul DVD riprodotto.

Contenuto

Consente di selezionare il livello di controllo contenuti per dischi con funzione di blocco o con contenuti a più livelli di restrizione. I livelli sono classificati su una scala che va dal livello 1 (adatto ai bambini) al livello 8 (solo per adulti). Questa impostazione consente di impostare una password per la RIPRODUZIONE.

Nota: Questa funzione è disponibile unicamente su dischi con funzione di blocco contenuti.

Password

Questa funzione consente di re-impostare la password.

Nota: È necessario inserire la password corretta per poter cambiare le impostazioni password. La password predefinita è 136900.

Predefinite

Consente di ripristinare le impostazioni predefinite di fabbrica.

RISOLUZIONE PROBLEMI

Problem Możliwe rozwiązanie
Nessun suono o suono distorto?	Assicurarsi che il lettore sia correttamente connesso.Assicurarsi che tutti i cavi siano saldamente inseriti negli spinotti adeguati.Assicurarsi che l'audio non sia azerato.
Alimentazione assente	Assicurarsi che il cavo di alimentazione sia correttamente collegato e che la presa di corrente sia operativa.
Impossibile saltare sezioni di un film?	Non è possibile saltare le schermate di riconoscimento e di avviso che appaiono all'inizio di film in quanto il disco è programmato in modo da proibire tale operazione.
L'icona () appare sullo schermo?	L'operazione o funzione non può essere completata al momento in quanto:Il software del disco non lo consente.Il software del disco non è compatibile con tale funzione (es. multi-angolo)la funzione non è al momento disponibile.si è cercato di navigare su un numero di capitolo o titolo fuori campo.
L'immagine appare distorta?	Il disco potrebbe essere danneggiato. Riprovare con un nuovo disco.È normale visualizzare delle distorsioni durante l'avanzamento rapido o la riproduzione in senso inverso.
Impossibile effettuare avanzamento rapido o riproduzione in senso inverso?	Alcuni dischi contengono sezioni su cui sono proibiti avanzamento rapido e salto di capitoli.Se si prova a saltare le schermate informative e i riconoscimenti all'inizio di un film, questa operazione risulterà impossibile. Questa parte dei film è spesso programmata in modo da proibirne l'avanzamento rapido.

Problem Możliwe rozwiązanie
Sensore IR non funzionante?	Assicurarsi che le batterie nel telecomando siano cariche.Assicurarsi che il rilevatore del ricevitore non sia ostruito.Assicurarsi che il trasmettitore a infrarossi punti verso il ricevitore del componente da controllare.
Impossibile riproduurre il disco?	Inserire il disco con l'etichetta rivolta verso l'alto.Controllare il tipo di disco inserito nel carrello. Questo lettore è compatibile unicamente con dischi video digitali, CD audio e
La riproduzione si avvia, ma di interrompe immediatamente?	Il disco è sporco. Pullirlo.Si è formata della condensa. Lasciare che il lettore si asciughi.

1. Aprire lo sportellino delle batterie.
2. Inserire una batteria di tipo CR2025.
3. Per utilizzare il telecomando puntarlo al sensore remoto sul lettore.

AudioSonic

Istruzioni per l'uso

SPECIFICHE

Lettore DVD

Dischi compatibili: DVD/VCD/CD/M P3/JPG/MPEG-4

Segnale: PAL/NTSC

Dimensioni schermo: 7 pollici (178 MM)

Risposta in frequenza: 20 Hz - 20 KHz

Uscita video: 1 Vp-p/75 Ohm, non bilanciata

Rapporto segnale/

rumore audio: Maggiore di 60dB

Gamma dinamica: Maggiore di 85dB

Laser: laser a semiconduttore, lunghezza d'onda: 650 nm/795 nm

Alimentazione: 9-12V CC, 1,5 amp

Consumo energetico: 10W

Temperatura operativa: 5-40°C

Peso: 600 grammi. Senza supporto e cavi

Dimensioni (LxWxH): 210mm X 1650mm X 380mm

Monitor

Colori: PAL/NTSC

Dimensioni schermo: 7 pollici (178 MM)

Alimentazione: 9 - 12V CC

Consumo energetico: 6W

Temperatura operativa: 5-40°C

Peso: 400 grammi. Senza supporto, dischi e cavi

Dimensioni (LxWxH): 210mm X 1650mm X 380mm

VIKTIGA SÄKERHETSANVISNINGAR OCH FÖRSIKTIGHETSÄTGÄRDER
