BRUKSANVISNING DV-1823 AudioSonic

• Läs alla anvisningar noggrant innan användning.
• Behåll bruksanvisningen för framtida bruk.
• Använd endast den här produkten på det beskrivna sättet.
• Använd endast en vattenfuktad mjuk trasa för att rengöra utsidan på den här produkten.
• Använd elektroniska apparater på väl ventilerade platser och utsätt dem inte för starka vibrationer.
• Följande skadar produkten: vätskor som vatten eller fukt, stark värme, kyla, fuktighet, dammiga eller sandiga miljöer.
• Placera endast den här apparaten på stabila ytor och kontrollera så att alla anslutna kablar sitter fast ordentligt och inte får apparaten att falla omkull.
• Den här produkten innehåller inga delar som användaren kan reparera.
• Ej auktoriserade försök att plocka isär eller reparera denna produkt gör garantin ogiltig och kan orsaka kraftiga elstötar.
• Använd inte den här produkten om du samtidigt hanterar farliga maskiner som till exempel motorfordon.
• Ta bort ström- och datasladdar genom att dra i kontakten och inte i sladden. Om du använder den här apparaten i närheten av andra elektroniska enheter kan det uppstå störningar.
• Öppna inte skivfacket medan skivan snurrar runt.
• Kontrollera att den bärbara Dual DVD-spelaren installeras i enlighet med anvisningarna och bilderna som finns i denna bruksanvisning.
• Det är fordonets förares ansvar att se till att den här produkten installeras enligt alla federala och statliga lagar för denna typ av produkter.
• Montera denna produkt så att den distraherar dina medtrafikanter så lite som möjligt.

HANTERING AV SKIVOR

Laserproduktsymbol: sitter på enhetens bakpanel och indikerar att den här spelaren är en laserprodukt klass 1, den använder endast en svag laserstråle och det finns ingen farlig strålning utanför enheten.

• Placera inte skivor i närheten av värmekällor som direkt solljus eller områden med hög fuktighet.
• Rör inte vid skivans läsbara sida (undersidan). Håll alltid skivor enbart i kanterna.
• Fäst inte tejp på skivan.
• Använd inte kommersiella rengöringsvätskor på skivan, de kan orsaka skador på skivan.
• Lämna inte skivor i ett fordon som kan utsättas för starkt solljus, den starka värmen som bildas kan skada skivorna även om de ligger i skugga.
• Använd en mycket mjuk fuktig trasa för att rengöra skivan, och torka inifrån och ut på skivan.
• Förvara alltid skivan i sitt fodral när den inte används.

DETTA MEDFÖLJER FÖRPACKNINGEN

• 1 st huvud-DVD-spelare med 7-tums 16:9 LCD-display
• 1 st LCD-monitor med 7-tums 16:9 display
• 2 st nackstödsfästen
• 2 st hörlurar med 1,2 m kabel
• 1 st 12 VDC strömförsörjning
• 1 st 110-240 VAC nätströmsadapter
• 1 st 1,5 m strömkabel
• 1 st 1,5 m audio/videokabel
- 1 st fjärrkontroll (med batterier)
• 1 st bruksanvisning (detta dokument)
Kontrollera noggrant innehållet i förpackningen.

AudioSonic

Användare

DVD-SPELARE (HUVUDENHET)

1. Huvudströmbrytare
2. Knapp för sänkning av volymen
3. Knapp för ökning av volymen
4. IR-sensor
5. Spela upp/paus
6. Knapp för föregående
7. Knapp för nästa
8. LCD-display/Drive access-panel
9. Utttag för 3,5 mm stereohörlur
10. Ultag för 3,5 mm AV-utgång
11. SD/MMC/MS-kortplats (SDHC-kompatibel)
12. USB-uttag
13. 12 VDC-uttag
14. 12 VDC-ingång

1. Huvudströmbrytare
2. Knapp för sänkning av volymen
3. Knapp för ökning av volymen
4. Knapp för vänster
5. Menyknapp
6. Knapp för höger
7. 12 VDC-kabelingång
8. 3,5 mm AV-ingång
9. Uttag för 3,5 mm stereohörlur

1. Sätt i den medföljande strömadaptern i ett vägguttag.

2. Anslut den andra änden till 12 VDC-ingången.

Sätt på strömbrytaren på spelaren.

UPPSPELNING

Anslutning av hörlurar

• Plugga in de medföljande hörlurarna i hörlursuttaget på DVD-spelaren och monitorn.
• Justera volymnivån på spelaren eller monitorn innan du tar på dig hörlurarna.

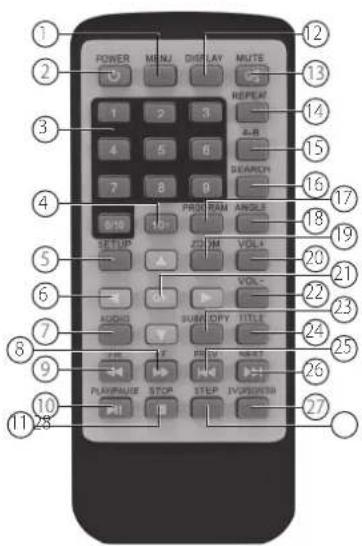

FJÄRRKONTROLLEN

1. Menu
2. Power
3. Sifferdyna
4. 10+
5. DVD Setup
6. Upp/ned/vänster/höger
7. Audio
8. Snabbspolning framåt
9. Snabbspolning bakåt
10. Play/Pause
11. Stop
12. Display
13. Mute
14. Repeat
15. A-B upprepning
16. Search
17. Program
18. Angle
19. Zoom
20. Volym +
21. Bekräfta
22. Volym -
23. Subtitle
24. Title
25. Föregående
26. Nästa
27. DVD/SD/USB
28. Step

POWER MENU DISPLAY MUTE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

NYCKELFUNKTIONER

KnappÅtgård
Power Sätter på och stänger av spelaren
DVD/SD/USB	Tryck för att växla mellan DVD (optisk skiva), kortläsare och USB-minne.Änvänd upp/ned/vänster/höger-knappen för att navigera och välj med knappen OK.
Setup Öppnar eller stänger inställningsmenyn.
Sifferdyna	Används för att ange en post i en meny eller för att ange ett lösenord.
OK (bekräfta)	Tryck för att välja ett alternativ eller bekräfta en inställning.
A-B upprepning	Används för att välja en del av video/audio att upprepa.
Föregående	Tryck för att hoppa till föregående kapitel eller spår
Nästa	Tryck för att hoppa till nästa kapitel eller spår
Play/Pause	Tryck för att starta eller pausa uppspelning.
Stop Tryck för att stoppa uppspelningen.
Program	Den här knappen används för att programmera favoritlåtar eller –kapitel vid användning av VCD, Audio-CD eller DVD-skivor.

KnappÅtgård
Snabbspolning framåt/bakåt	Används för snabbspolning framåt eller bakåt 2×, 4×, 8×, 16× och 32× normal uppspelningshastighet.
Mute	Dämpar utljudet på spelaren och monitorn.
Volym +/-	Dessa knappar används för att höja eller sänka ljudvolymen.
Audio Välj tillgängligt ljud för DVD-skiva.
DVD-titel Återgå till skivans huvudmeny.
Display Visar information om aktuella skivan.
Zoom	Förstora bilden 2× - 4× den ursprungliga bildstorleken.
Search Välj titel, kapitel, spår, titeltid eller spårtid.
Angle	Visar tillgängliga vinklar för skivor med flera vinkelalternativ.

Observera: Ta bort plastskyddet innan du använder fjärrkontrollen.

Ladda och spela upp en skiva

1. Anslut ström till DVD-spelaren och tryck sedan på strömbrytaren för att sätta på spelaren.
2. Placera försiktigt en skiva i facket.
3. Du ska höra och känna att skivan snäpper på plats.
4. Placera skivan i facket med etikettsidan uppåt.
5. Stäng DVD-locket så det klickar igen. Enheten laddar nu skivan och inleder uppspelning.
6. Stoppa uppspelning.

Tryck på knappen STOP (■) under uppspelning.

1. Play/Pause.
2. Tryck på knappen Play/Pause ( ▶ ) på fjärrkontrollen för att pausa uppspelningen. För att återuppta trycker du på knappen Play/Pause ( ▶ )igen.
3. Snabbspolning framåt/bakåt
4. Tryck på snabbspolning framåt/bakåt för att hitta den plats du vill komma till med justerbar hastighet, 2×, 4×, 8×, 16×, 32×.
5. Menu
6. En DVD är indelad i awdelningar som kallas titlar och kapitel. När du spelar en DVD visas skivans rotmeny på spelarens eller monitorns skärm. Menyns innehåll varierar från skiva till skiva. Tryck på MENU under uppspelning för att visa menyn.

DISPLAY

Titelspeltid och återstäende titeltid

• Under uppspelning trycker du på knappen DISPLAY för att visa aktuellt titelnummer, totalt titelantal, aktuellt kapitelnummer, totalt kapitelantal, och uppspelad tid för titeln. Informationen försvinner efter 3 sekunder om du inte trycker på DISPLAY igen.
• Tryck på DISPLAY oupphörligt för att välja bland alternativen nedan i ordning. Uppspelad titeltid: Uppspelad tid av titeln.

Äterstående titeltid: Återstående tid av titeln.

Uppspelad kapiteltid: Uppspelad tid av kapitlet.

Återstående kapiteltid: Återstående tid av kapitlet.

Display av. DVD:ns tidsinformation visas inte.

Angle

Tryck under uppspelning på knappen ANGLE för att visa tillgångliga vinklar för skivor med många vinkelalternativ. Aktuellt vinkelnummer och totalt vinkelantal visas. Tryck på ANGLE för att välja en annan vinkel, tryck en gång till för att avsluta och återgå till den normala visningsvinkeln. Vinkelvisningen försvinner automatiskt om du inte trycker på knappen ANGLE igen inom 3 sekunder.

Observera: Denna funktion finns inte på alla skivor.

Subtitle

Tryck under uppspelning på SUB för att välja önskat språk på undertexten. Aktuellt undertextnummer och totalt undertextantal visas. Om det finns flera språk trycker du på SUB igen för att välja ett annat språk. Om du inte vill ha någon undertext trycker du på SUB tills UNDERTEXT AV visas. Undertextvisningen försvinner automatiskt efter 3 sekunder om du inte trycker på SUB igen.

Observera: Några DVD-skivor tillåter endast denna funktion genom DVD-menyn.

Audio

Tryck under uppspelning på AUDIO för att välja önskat ljudspråk. Aktuellt ljudspårnummer och totalt ljudspårsantal visas. Tryck på AUDIO igen för att välja ett annat ljudspråk. I judvisningen försvinner automatiskt efter 3 sekunder om du inte trycker på knappen AUDIO igen.

Zoom

Tryck på ZOOM under uppspelning för att förstora bilden 2×, 3× eller 4× med nuvarande zoommultipel.

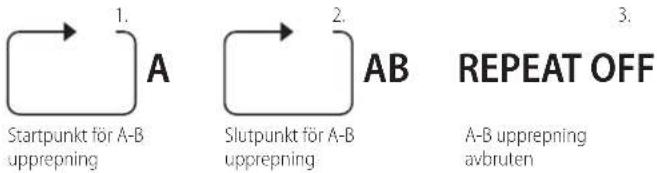

A-B upprepning

A. Tryck på "A-B" under uppspelning för att ställa in startpunkt A.
B. Tryck en andra gång på "A-B" för att ställa in slutpunkten B och spelaren kommer då att spela delen mellan punkterna A och B.
C. Tryck en tredje gång på "A-B" för att avbryta A-B upprepning och återgå till normal uppspelning.

D.

1/ALLA upprepning

Tryck under uppspelning på REPEAT oupphörligt för att se upprepningsläget till höger.

Alla: Upprepa alla kapitel och titlar.

Av: Återuppta normal uppspelning.

UPPSPELNING AV MP3-/MPEG-4-SKIVOR

När du lägger in en MP3/MPEG-4-skiva i enheten öppnas menyskärmen automatiskt. Du kan använda menyskärmen för att välja önskade mappar och låtar eller så spelar systemet upp låtarna i den ordning de har bränts på skivan.

1. Tryck på knapparna eller att välja en mapp i mapplistan.
2. Tryck på OK för att välja den markerade mappen. Låtarna som finns tillgängliga i mappen listas.
3. Använd eller T-knappen för att välja en låt från listan. Tryck på OK för att välja och börja uoppelning av den markerade läten.
4. Använd knappen föratt hoppa till nästa låt. Tryck på knappen föratt gå till början av föregående låt.
5. Tryck på knappen för att välja aktuell mapp och tryck på OK för att bekräfta. Sedan kan du backa till mapplistan.

Uppspelning av DivX-innehåll

DivX-formatet kan innehålla video och ljud av hög kvalitet i ett kraftigt komprimerat filformat. Filformat som till exempel AVI kan typiskt hålla mer data i en mindre fil.

1,5 timmar lång fil MPEG-12 format DIVX-format
DVD (MPEG-2) Cirka 1,5-2 GB Cirka 600-800 MB
VCD (MPEG-I) Cirka 800 MB-1 GB Cirka 200-300 MB

Jämförelse av MPEG-1, MPEG-2 och MPEG-4

	MPEG-1 MPEG-2 MPEG-4
Hastighet (kb/s) 1380 kb/s (352 × 288) 6 500 kb/s 880 kb/s (720 × 5/6)
Videokvalitet	Bra	Utmärkt	Perfekt
Hårdvarukrav	Låga	Medelhöga	Höga

Beroende på hur filen har kodats kan det dock ändå finnas kompatibilitetsproblem med vissa typer av DivX- och MP4-filer.

Vi rekommenderar att du testar filerna och försöker komma fram till en passande kompromiss mellan kvalitet och filstorlek för kodade filer.

Spela upp från USB-minne och SD/MMC/MS-kort

1. Stoppa i ett USB-minne på rätt håll. Tryck på [DVD/SD/USB], och välj sedan USB för att kunna välja innehållet.
2. Sätt i ett minneskort i SD/MMC/MS-kortplatsen. Tryck på [DVD/SD/USB] och välj SD för att spela upp ett minneskort.

SYSTEMINSTÄLLNING

1. Tryck på "SETUP" på fjärrkontrollen för att få upp SYSTEMINSTÄLLNINGSMENYN.
2. Tryck på knapparna ▲ eller ▼ för att gå till eller gå tillbaka till önskad inställningssida.
3. När önskad sida visas trycker du på knappen OK för att öppna sidan.
4. Använd knapparna eller för att navigera till funktionen som ska ändras och tryck sedan på knappen för att öppna undermenyn.
5. Använd knapparna eller för att välja post i undermenyn och tryck på knappen OK för att bekräfta.
6. Tryck på knappen för att återgå till föregående meny eller tryck på knappen SETUP för att stänga inställningsskärmen.

Observera: Dessa funktioner finns inte på alla skivor. Några funktioner är skivberoende.

ALLMÄN INSTÄLLNINGSSIDA

TV-display

• 4:3: När spelaren skickar signaler till en normal monitor. Bilder i vidfilmsformat visas på skärmen, men med delar bortkapade.
• Normal / LB: Normal/LB: När spelaren skickar signaler till en normal monitor visas en normal bild på skärmen med ett svart fält överst och underst på skärmen.
• 16:9: Vidfilm: När spelaren skickar signaler till en vidfilmsmonitor visas en vidbild på hela skärmen.

Vinkelmarkering

• PÅ: Vinkelmarkeringsikonen visas på skärmen (om vinkelalternativet är tillgångligt).
  • AV: Vinkelmarkeringen visas inte på skärmen.

OSD-språk

Du kan välja ett av flera olika språk som OSD-språk för inställningen

Undertexter

• PÅ: Undertexter visas (om undertexter finns).
  • AV: Undertexter visas inte på skärmen.

Skärmsläckare

• PÅ: Aktiverar skärmsläckaren.
• AV: Avaktiverar skärmsläckaren (av).

Observera: DVD-spelaren går in i skärmsläckarläge efter cirka fem minuter om samma bild är kvar på skärmen.

Senaste minnespunkt

• PÅ: Enheten återgår till senaste positionen på skivan.
• AV: Enheten återgår inte till senaste positionen på skivan.

AUDIO

Högtalarinställning

Nedmixning

• LT/RT: HÖGER/VÄNSTER kanal: mixar en 5.1-ljudsignal till 2 ljudkanaler och matar sedan ut till vänster och höger högtalare.
• Stereo: Matar ut en stereosignal till vänster och höger högtalare.

DOLBY

Dual mono

• Stereo: Ljud i vänster/höger kanal spelas upp av vänster/höger högtalare.
  • V-Mono: Uppspelning av enbart vänster ljudkanal.
  • R-Mono: Uppspelning av enbart höger ljudkanal.
• Mix Mono: Både vänster och höger kanal mixas ihop till en monokanal.

AudioSonic

Användare

Dynamisk

Använd det här läget för att jämna ut alla ljudkanaler och därmed få jämna ljudnivåer.

1. Tryck på knappen OK för att börja.
2. Använd knapparna eller för att justera dynamikområdet efter behag.
3. Tryck på knappen OK igen för att bekräfta ändringarna.

VIDEO

Justera bildkvaliteten.

1. Använd knapparna eller för att välja ändringsalternativet och tryck på knappen OK.
2. Tryck på knapparna eller för att justera inställningen och tryck sedan på knappen OK för att bekräfta ändringarna.

Alternativen är

• Skärpa
• Ljusstyrka.
- Kontrast.

FAVORITER

Favoritersidan går inte att öppna om det finns en skiva i spelaren. Ta bort alla eventuella skivor innan du går till den sidan.

TV-typ

Används för inställning av videoformatet som matas ut om spelaren är ansluten till någon annan skärm än den medföljande monitorn. Detta kräver användning av en kabel som inte medföljer denna produkt.

• PAL: Videoutmatningen är enbart PAL.
- Multi: Videoutmatningen är samma som på källmaterialet.
• NTSC: Videoutmatningen är enbart NTSC.

Liud

Ställer in standardspråk för ljudet på de DVD-filmer som spelas på den här spelaren.

Undertext

Ställer in standardspråk för undertexterna på de DVD-filmer som spelas på den här spelaren.

Skivmeny

Ställer in standardspråk för DVD-menyn på de DVD-filmer som spelas på den här spelaren.

OBSERVERA: Inställningar för ljud, undertexter och skivmeny är beroende av förekomsten av detta på DVD-skivan.

Barnspärr

Välj den nivå på barnspärren du önskar för skivan med låsfunktion eller flera klassningsnivåer. De finns listade från lägsta nivån (1, säker för bam) till högsta nivån (8, barnförbjudet). Du kan ställa in att uppspselning endast kan ske med hjälp av lösenord.

Observera: Den här funktionen fungerar endast om skivan innehåller funktioner för barnspärrar.

Lösenord

Den här funktionen gör att du kan ställa in ett nytt lösenord.

Observera: Du måste ange rätt lösenord för att kunna ändra lösenordsinställningen. Standardlösenordet är 136900.

Standard

Används för att återställa spelaren till de fabriksinställda standardvärdena.

FELSÖKNING

Problem Möjlig lösning
Inget ljud eller förvridet ljud	Kontrollera att DVD:n är korrekt ansluten. Se till att alla kablar sitter fast ordentligt i rätt anslutning.Kontrollera att ljudet inte är i mute-läge (dämpat).
Ingen ström	Kontrollera att strömanslutningen sitter ordentligt i vägguttaget och att det finns ström i strömkällan.
Går inte att hoppa framåt i en film	Det går inte att hoppa framåt förbi inledningen och varningsinformationen som visas i början av filmer eftersom skivan är programmerad att hindra denna åtgård.
Ikonen ( ) visas på skärmen	Funktionen eller åtgården går inte att utföra just nu eftersom:Skivans mjukvara förhindrar det.Skivans mjukvara stöder inte funktionen (till exempel vinklar)Funktionen är inte tillgänglig för ögonblicket.Du har begärt en titel eller ett kapitel utanför det tillgängliga intervallet.
Bilden är förvriden	Skivan kan vara skadad. Försök med en annan skiva.Det är normalt med viss förvridning under snabbspolning framåt eller bakåt.
Det går inte att snabbspola framåt eller bakåt	En del skivor har avsnitt där det inte går att snabbspola eller hoppa över titel och kapitel.Om du försöker hoppa fram genom varningsinformationen och inledningen i början av filmen, så går det inte. Dessa delar är ofta programmerade att förhindra förbihoppning.

Problem Möjlig lösning
IR-sensorn fungerar inte	Kontrollera att batterierna i fjärrkontrollen är nya och friska.Kontrollera att fjärrkontrollens sensoröga inte är övertäckt.Kontrollera att den infraröda sändaren sitter över sensorögat på den komponent som ska styras.
Det går inte att spela upp en skiva	Sätt i en skiva med etikettsidan uppåt.Kontrollera så att det är rätt typ av skiva. Den här DVD-spelaren kan endast spela upp DVD-skivor, audio-CD-skivor och MP3.
Uppspelningen startar men stoppar meddetsamma	Skivan är smutsig. Rengör den.Det har bildats kondens. Låt spelaren torka.

Byta batteri i fjärrkontrollen

1. Oppna batterilocket.
2. Sätt dit ett CR2025-batteri.
3. Rikta fjärrkontrollen mot mottagaren på spelaren när du använder den.

AudioSonic

Användare

SPECIFICATIONER

DVD-spelare

Kompatibla skivor DVD/VCD/CD/MP3/JPG/MPEG-4

Signalsystem PAL/NTSC

Skärmstorlek: 7 tum (178 mm)

Frekvensåtergivning: 20 Hz till 20 KHz

Videoutgångar: 1 Vp-p/75 ohm, obalanserad

Signal-brusförhållande,

Ijud Bättre än 60 dB

Dynamikområde: Bättre än 85 dB

Laser: Halvledarlaser, väglängd: 650 nm/795 nm

Strömkälla: DC 9-12 V, 1,5 A

Strömförbrukning: 10 W

Arbetstemperatur: 5-40 °C

Vikt: 600 gram. Utan monteringsfäste, skivor och kablar

Mått (L×B×H): 210 mm × 1 650 mm × 380 mm

Monitor

Färgsystem: PAL/NTSC

Skärmstorlek: 7 tum (178 mm)

Strömkälla: 9-12 V likström

Strömförbrukning: 6 W

Arbetstemperatur: 5-40 °C

Vikt: 400 gram. Utan monteringsfäste och kablar

Mått (L×B×H): 210 mm × 1 650 mm × 380 mm

AudioSonic

AudioSonic

Tristar Europe B.V., Jules Verneweg 87, 5015 BH Tilburg, The Netherlands, www.tristar.eu

DV-1823
