MANUAL DE UTILIZADOR DV-1823 AudioSonic

• Leia atentamente todas as instruções antes de utilizar o aparelho.
• Guarde os manuais para consulta futura.
• Utilize este produto apenas da forma descrita.
• Utilize apenas um pano suave humedecido com água para limpar a superficie deste produto.
• Utilize os dispositivos electrónicos em áreas bem ventiladas e não os exponha a vibrações excessivas.
• As seguintes condições irão danificar este produto: líquidos com água ou vapor, calor e frio excessivos, humidade, ambientes com poeiras ou areia.
• Coloque este dispositivo apenas sobre superfícies estáveis e assegure-se de que os cabos ligados estão bem fixos e não que farão com que o dispositivo caia.
• Este produto não contém componentes passíveis de assistência pelo utilizador.
• As tentativas não autorizadas de desmontar ou reparar este produto anularão a garantia e poderão resultar em choques eléctricos perigosos.
• Não utilize este produto se estiver a controlar maquinaria perigosa como, por exemplo, veículos a motor.
• Para retirar quaisquer os cabos de alimentação ou de dados, puxe pela ficha e não pelo cabo. A utilização deste dispositivo junto de outros dispositivos electrónicos pode provocar interferência.
• Não abra a porta da unidade enquanto o disco estiver a rodar.
• Certifique-se de que o Leitor de DVD Duplo Portátil é instalado de acordo com as instruções e ilustrações fornecidas neste manual.
• O condutor do veículo é responsável por garantir que este produto é instalado em conformidade com todas as leis federais e nacionais aplicáveis a produtos deste tipo.
• Instale este produto tendo em consideração os restantes condutores: faça-o de modo a provocar o menor nível de distracção possível aos outros utilizadores da estrada.

CUIDADO DOS DISCOS

Símbolo de produto laser: localizado no painel traseiro da unidade, indica que este leitor é um produto laser classe 1; utiliza apenas laser de baixa potência, não existindo radiação perigosa fora da unidade

• Não coloque os discos junto de fontes de calor, tais como a luz solar directa, ou em áreas com humidade elevada.
• Não toque na área legível do disco (lado inferior). Segure sempre nos discos pelas extremidades.
• Não utilize fita adesiva no disco.
• Não utilize líquidos de limpeza comerciais nos discos, uma vez que podem provocar danos.
• Não deixe os discos num veículo de modo a que possam ficar expostos à luz solar directa, na medida em que a acumulação de calor no veículo pode danificar os discos, mesmo em áreas com sombra.
• Para limpar o disco, utilize sempre um pano muito macio humedecido e limpe do interior para o exterior do disco.
• Quando terminar de utilizar o disco, coloque-o sempre dentro da caixa.

CONTEÚDO DA EMBALAGEM

- 1X Leitor de DVD principal com ecrã LCD 16:9 de 7 pol.

• 1X Monitor LCD com ecrã 16:9 de 7 pol

• 2X Suportes para apoio de cabeça

• 1X Fonte de alimentação de 12 V DC

• 1X Transformador de corrente 110-240 V AC

- 1X Cabo de ligação eléctrica de 1,5 m

• 1X Cabo de ligação de áudio/vídeo de 1,5 m

• 1X Comando à distância (com pilha)

• 1X Manual do Utilizador (este documento)

Verifique atentamente o conteúdo da embalagem.

AudioSonic

Manual de Instruções

LEITOR DE DVD (UNIDADE PRINCIPAL)

1. Interruptor de alimentação LIGAR/DESLIGAR principal
2. Botão de redução de volume
3. Botão de aumento de volume
4. Sensor IV
5. Botão Reproduzir/Pausa
6. Botão Anterior
7. Botão Seguinte
8. Ecrã LCD/Painel de acesso à unidade
9. Saída de auscultador estéreo de 3,5 mm
10. Saída de ligação AV de 3,5 mm
11. Ranhura para cartão SD/MMC/MS (compatível com SDHC)
12. Porta de anfitrião USB
13. Saída de ligação de 12 V DC
14. Entrada de 12 V DC

1. Interruptor de alimentação LIGAR/DESLIGAR principal
2. Botão de redução de volume
3. Botão de aumento de volume
4. Botão Esquerda
5. Botão Menu
6. Botão Direita
7. Entrada de cabo de ligação de 12 V DC
8. Entrada de ligação AV de 3,5 mm
9. Ficha de saída de auscultador estéreo de 3,5 mm

Utilização no interior

1. Ligue o transformador AC fornecido à tomada.
2. Ligue a outra extremidade à ficha de entrada de 12 V CD.
3. Coloque o interruptor de alimentação do leitor na posição LIGAR.

REPRODUÇÃO

Ligação de auscultadores

• Ligue os auscultadores fornecidos à ficha de auscultadores no Leitor de DVD e no Monitor.
• Antes de usar os auriculares, regule o nível de volume no leitor ou no monitor.

O COMANDO à DISTÂNCIA

1. Menu
2. Power
3. Teclado numérico
4. 10+
5. Setup do DVD
6. Cima/Baixo/Esquerda/Direita
7. Audio
8. Avanço rápido
9. Retrocesso rápido
10. Play/Pause
11. Stop
12. Display
13. Mute
14. Repeat
15. Repetição A-B
16. Search
17. Program
18. Angle
19. Zoom
20. Volume +
21. Confirmar
22. Volume -
23. Subtitle
24. Título
25. Anterior
26. Sequinte
27. DVD/SD/USB
28. Step

POWER MENU DISPLAY MUTE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

FUNÇÕES DAS TECLAS

BotãoAcção
Power Liga ou desliga o leitor
DVD/SD/USB	Prima para alternar entre DVD (disco óptico), Leitor de cartões ou unidade USB. Utilize o botão Cima/Baixo/Esquerda/Direita para navegar e o botão OK para seleccionar.
Setup	Aceder ou entrar no menu de configuração.
Teclado numérico	Utilize para aceder a um item num menu ou para introduzir uma palavra-passe.
OK (Confirmar)	Prima para seleccionar uma opção ou validar uma definição.
Repetição de A-B	Utilizado para seleccionar uma porção de vídeo/áudio a repetir.
Anterior	Prima para saltar para o capítulo ou a faixa anterior.
Seguinte	Prima para saltar para o capítulo ou a faixa seguinte.
Play/Pause	Prima para iniciar a reprodução ou para colocar a reprodução em pausa.
Stop Prima para parar a reprodução.
Program	Este botão utiliza-se para programar as faixas ou os capítulos favoritos ao utilizar discos VCD, CDs de áudio ou DVDs.

BotãoAcção
Avanço/Retrocesso rápido	Utilize para avançar ou retroceder rapidamente a velocidades de 2X, 4X, 8X, 16X e 32X relativamente à velocidade de reprodução normal.
Mute	Silencia a saída de áudio no leitor e no monitor.
Volume +/-	Estes botões utilizam-se para aumentar ou reduzir a saída de áudio.
Audio	Seleccione o idioma de áudio disponível para o DVD.
Título do DVD Voltar ao menu principal do disco.
Display	Apresenta informações sobre o disco actual.
Zoom.	Amplia a imagem 2X ~ 4X relativamente ao tamanho original.
Search	Seleccione um título, um capítulo, uma faixa, um tempo de faixa ou tempo de controlo.
Angle	Apresenta os ângulos disponíveis em discos que contenham multi ângulos.

Nota: Retire a folha de plástico antes de utilizar o comando à distância.

Carregar e reproduzir um disco.

1. Depois de ligar a alimentação do Leitor de DVD, coloque o interruptor Ligar/Desligar para a posição "ligar".
2. Coloque cuidadosamente um disco no tabuleiro.

3. Deverá ouvir e sentir o disco encaixar firmemente no devido lugar.

4. Coloque um disco no tabuleiro, com a etiqueta voltada para cima.

5. Feche a tampa do DVD até encaixar. A unidade irá agora carregar o disco e iniciar a reprodução.
6. Parar a reprodução.
7. Prima o botão STOP ( ■) durante a reprodução.
8. Play/Pause.
9. Prima o botão Play/Pause ( ) no comando durante a reprodução para colocar a reprodução em pausa. Para retomar, prima novamente o botão Play/Pause ( )
10. Avanço/Retrocesso rápido
11. Prima Avanço rápido ou Retrocesso rápido para chegar ao ponto pretendido a uma velocidade regulável de 2X, 4X, 8X, 16X, 32X.
12. Menu
13. Um DVD divide-se em secções denominadas títulos e capítulos. Ao reproduzir um DVD, será apresentado um menu de raiz do disco no ecrã do leitor de DVD ou do monitor. O conteúdo do menu varia de disco para disco. Prima MENU durante a reprodução para visualizar o menu.

DISPLAY

Tempo de reprodução e tempo restante

• Durante a reprodução, prima o botão "DISPLAY" para visualizar o número do título actual, o número total de títulos, o número do capítulo actual, o número total de capítulos e o tempo de reprodução decorrido desse título. Se o botão DISPLAY não for premido, o cabeçalho desaparece automaticamente após 3 segundos.
• Mantenha premido "DISPLAY" para escolher as opções abaixo em sequência.

Título decorrido: O tempo decorrido do título.

Título restante: O tempo restante do título.

Desligar apresentação: As informações de tempo do DVD não serão apresentadas.

Angle

Durante a reprodução de um disco, prima o botão "ANGLE" para apresentar os ângulos disponíveis em discos com multi-ângulos, sendo apresentados o número do ângulo actual e o número total de ângulos. Prima "ANGLE" para seleccionar outro ângulo e, em seguida, prima novamente para sair e voltar ao ângulo de visualização normal. A apresentação de ângulo desaparece automaticamente se não premir novamente o botão "ANGLE" dentro de 3 segundos.

Nota: Nem todos os discos contêm esta funcionalidade.

Subtitle

Durante a reprodução de um disco, prima "SUB" para seleccionar o idioma pretendido para as legendas, sendo apresentados o número do idioma das legendas actual e o número total de idiomas das legendas. Se existirem vários idiomas, prima novamente "SUB" para seleccionar outro idioma para as legendas. Para desligar as legendas, prima o botão "SUB" até ser apresentada a indicação "Legendas desligadas". A apresentação de legendas desaparece automaticamente se não premir novamente o botão "SUB" dentro de 3 segundos.

Nota: Alguns DVDs apenas permitem o acesso a esta função através do menu do DVD.

Audio

Durante a reprodução, prima "AUDIO" para seleccionar o idioma de áudio pretendido, sendo apresentados o número do canal de áudio actual e o número total de canais de áudio. Prima novamente "AUDIO" para seleccionar outro idioma de áudio. A apresentação de áudio desaparece automaticamente se não premir novamente o botão "AUDIO" dentro de 3 segundos.

Zoom

Durante a reprodução, prima "ZOOM" para aumentar a imagem 2X, 3X ou 4X com os múltiplos do zoom actual

AudioSonic

Manual de Instruções

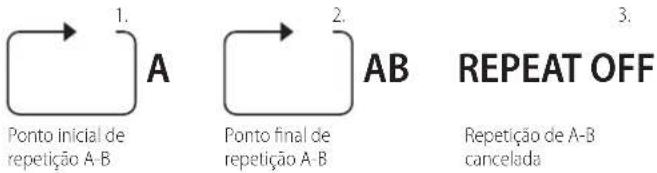

Repetição A-B

A. Durante a reprodução, prima uma vez "A-B" para definir o ponto inicial A.
B. Prima "A-B" uma segunda vez para definir o ponto final B e o leitor irá reproduzir repetidamente a porção entre o ponto A e o ponto B.
C. Prima "A-B" uma terceira vez para cancelar a repetição "A-B" e retomar a reprodução normal.

D.

Repetir 1/TUDO

Durante a reprodução, mantenha premido "REPEAT" para ver o modo de repetição correcto.

Desligar: Retoma a reprodução normal.

Reprodução de discos MP3/MPEG-4

Quando é inserido um disco MP3/MPEG-4 na unidade, o ecrã de menu é automaticamente apresentado. Pode utilizar o ecrã de menu para selecionar as pastas e faixas pretendidas; caso contrário, o sistema reproduz as faixas pela ordem em que foram gravadas no disco.

1. Prima o botão ou para escolher uma pasta na lista de pastas.
2. Prima "OK" para seleccionar a pasta realçada. Serão listadas as faixas disponíveis na pasta.
3. Utilize o botão ou para escolher uma faixa na lista. Prima "OK" para seleccionar e iniciar a reprodução da faixa realçada.
4. Utilize o botão para se deslocar para a faixa seguinte. Prima o botão para se deslocar para o início da faixa seguinte.
5. Prima o botão para seleccionar a pasta actual e prima "OK" para confirmar. Em seguida, pode voltar à lista de pastas.

Reprodução de conteúdo DIVX

O formato DIVX tem a capacidade de suportar vídeo e som de alta qualidade num formato de ficheiro altamente comprimido. Os tipos de ficheiro como AVI têm normalmente a capacidade de suportar mais dados num ficheiro mais pequeno.

Ficheiro de 1,5 horas Formato MPEG-12 Formato DIVX
DVD (MPEG-2) Cerca de 1,5-2 GB Cerca de 600-800 MB
VCD (MPEG-I) Cerca de 800 MB-1 GB Cerca de 200-300 MB

Comparação entre MPEG-1, MPEG-2 e MPEG-4

	MPEG-1 MPEG-2 MPEG-4
Velocidade (kb/s) 13	80kb/s (352X288) 650	0 kb/s	880 kb/s (720X576)
Qualidade de vídeo	BOA	Excelente	Perfeita
Requisitos de hardware	Baixos	Médios	Altos

Contudo, dependendo do modo como o ficheiro foi codificado, poderão ainda ocorrer problemas de compatibilidade com determinados tipos de ficheiro DivX ou MP4.

Recomenda-se vivamente que teste os ficheiros e que siga uma abordagem de tentativa e erro a fim de determinar a melhor relação entre a qualidade e o tamanho dos ficheiros codificados.

Reprodução de memória USB e cartões SD/MMC/MS

1. Introduza o dispositivo USB, tendo em atenção a posição correcta. Prima [DVD/SD/USB] e, em sequida, escolha USB para seleccionar o conteúdo.
2. Introduza um cartão de memória na ranhura para SD/MMC/MS. Prima [DVD/SD/USB] e seleccione SD para reproduzir o cartão de memória.

CONFIGURAÇÃO DO SISTEMA

1. Prima "CONFIGURAÇÃO" no comando para aceder ao MENU DE CONFIGURAÇÃO DO SISTEMA.
2. Prima os botões ou para aceder ou voltar à página de definições necessária.
3. Quando for apresentada a página necessária, prima o botão "OK" para aceder à página.
4. Utilize os botões ou para navegar até à funcionalidade a alterar e, em seguida, prima o botão para aceder ao submenu.
5. Utilize os botões ou para seleccionar o item do submenu e, em seguida, prima o botão "OK" para confirmar.
6. Prima o botão para voltar ao menu anterior ou prima o botão "CONFIGURAÇÃO" para fechar o ecrã de configuração.

Nota: Nem todos os discos contêm estas funcionalidades. Algumas funcionalidades dependem do disco.

PÁGINA DE CONFIGURAÇÕES GERAIS

Ecrã de TV

- 4:3: Quando o leitor emite um sinal para um monitor normal. O ecrã apresenta imagens em ecrã amplo. Contudo, algumas partes são recortadas automaticamente.

• Normal/LB: Normal/LB: Quando o leitor emite um sinal para um monitor normal, o ecrá apresenta uma imagem normal com uma faixa preta na parte superior e inferior.
• 16:9: Largo: Quando o leitor emite um sinal ara um monitor de ecrã amplo, é apresentada uma imagem ampla em ecrã total.

Símbolo de ângulo

• LIGADO: O ecrã apresenta o ícone de símbolo de ângulo. (Caso esteja disponível a opção de ângulo).
• DESLIGADO: O ecrã não apresenta o símbolo de ângulo.

Idioma do menu no ecrã

Pode escolher um de vários idiomas diferentes como idioma de configuração do menu no ecrã

Legendas

• LIGADO: São apresentadas legendas. (Caso estejam disponíveis legendas).
- DESLIGADO: O ecrã não apresentará legendas.

Protecção de ecrã

• LIGADO: Activa a protecção de ecrã.
- DESLIGADO: Desactiva a protecção de ecrã (desligado).

Nota: Se se mantiver a mesma imagem no ecrã durante cerca de cinco minutos, o leitor de DVD passa para o modo de Protecção de ecrã após esse tempo.

Última memória

• LIGADO: A unidade regressa à última posição no disco.
- DESLIGADO: A unidade não regressa à última posição no disco.

AUDIO

Configuração das colunas

Mistura

• LT/RT: Canal DIREITO/ESQUERDO: Mistura um sinal de áudio de Can. 5.1 cm 2 canais de áudio e permite a saída para as colunas esquerda e direita.
• Estéreo: Permite a saída de um sinal estéreo para as colunas esquerda e direita.

DOLBY

Mono duplo

• Estéreo: O canal de áudio esquerdo/direito é reproduzido pelas colunas esquerda/direita.
  • L-Mono: Reproduz apenas o canal de áudio esquerdo.
  • R-Mono: Reproduz apenas o canal de áudio direito.
• Mono misto: Ambos os canais esquerdo/direito são misturados num canal mono.

Dinâmico

Utilize este modo para equilibrar todos os canais de som, para garantir níveis sonoros nivelados.

1. Prima o botão OK para aceder.
2. Utilize os botões ou para regular a qama dinâmica conforme necessário.
3. Prima novamente o botão OK para confirmar a regulação.

VÍDEO

Regule a qualidade da imagem.

1. Utilize os botões ou para seleccionar a opção a alterar e prima o botão "OK".
2. Prima os botões ou para regular a definição e, em seguida, prima o botão "OK" para confirmar as alterações.

As opções são

• Nitidez.
• Brilho.
- Contraste.

PREFERÊNCIAS

Se existir um disco no leitor, não é possível aceder à página Preferências. Retire o disco antes de aceder a esta página.

Tipo de TV

Utilizado para a saída do formato de vídeo, caso o leitor esteja ligado a um ecrã diferente do monitor incluído. Esta preferência requer o uso de um cabo não fornecido com este produto.

• PAL: A saída de vídeo é apenas PAL.
- Multi: A saída de vídeo depende do material de origem.
• NTSC: A saída de vídeo é apenas NTSC.

Audio

Estabelece a predefinição do idioma de áudio dos DVDs reproduzidos neste leitor.

Subtitle

Define o idioma das legendas dos DVDs reproduzidos neste leitor.

Menu do disco

Define o idioma do menu dos DVDs reproduzidos neste leitor.

NOTA: As definições de áudio, legendas e menu do disco estão sujeitas à disponibilidade da sua seleção no DVD.

Controlo parental

Seleccione o nível de controlo parental pretendido para o disco com a função de bloqueio ou com vários níveis de classificação. Estes são indicados do nível mais baixo (1 Seguro para crianças) para o mais alto (8 Adultos). A definição permite a limitação da REPRODUÇÃO através de palavra-passe.

Nota: Esta função apenas terá efeito se o disco tiver um bloqueio de controlo parental.

Palavra-passe

Esta função permite redefinir uma nova palavra-passe.

Nota: É necessário introduzir a palavra-passe correcta para alterar a definição de palavra-passe. A palavra-passe predefinida é 136900

Predefinição

Utilizada para repor as predefinições originais de fábrica do leitor.

RESOLUÇÃO DE PROBLEMAS

Problema Solução possível
Sem som ou som distorcido?	Certifique-se de que o DVD está devidamente ligado.Certifique-se de que todos os cabos estão correctamente inseridos nas fichas apropriadas.Certifique-se de que o áudio não está silenciado.
Sem alimentação	Certifique-se de que a ligação eléctrica está firmemente encaixada na tomada e de que existe corrente eléctrica.
Não é possível avançar rapidamente num filme?	Não é possível avançar rapidamente no genérico inicial e nas informações de aviso apresentadas no início dos filmes porque o disco foi programado para proibir essa acção.
O ícone () aparece no ecrã?	De momento, não é possível efectuar a funcionalidade ou a ac porque:O software do disco não permite.O software do disco não suporta a funcionalidade (por exemplo ángulos)De momento, a funcionalidade não está disponível.Pediu um número de título ou capítulo além dos disponíveis.

Problema Solução possível
A imagem está distorcida?	O disco poderá estar danificado. Experimente outro disco.E normal o aparecimento de alguma distorção durante o avanço ou o retrocesso rápido.
O avanço ou o retrocesso rápido não é possível?	Alguns discos têm secções em que não é permitido avançar/retroceder rapidamente nem saltar títulos e capítulos.Se tentar saltar as informações de aviso e o genérico inicial de um filme, não poderá fazê-lo. Esta parte dos filmes é frequentemente programada para impedir que os utilizadores a saltem.
O sensor de IV não funciona?	Certifique-se de que as pilhas do comando não estão gastos.Certifique-se de que o receptor do sensor remoto não está obstruído.Certifique-se de que o transmissor infravermelhos está apontado para o sensor do componente a controlar.
O disco não é reproduzido?	Introduza um disco com o lado da etiqueta voltado para cima.Verifique o tipo de disco que coloca no tabuleiro de discos. Este DVD apenas reproduz discos de vídeo digital, CDs de áudio e MPs.
A reprodução tem início mas pára imediatamente?	O disco está sujo. Limpe-o.Formou-se condensação. Deixe o leitor secar.

。

Para substituir a pilha do comando à distância

1. Abra a porta da pilha.
2. Introduza uma pilha de tamanho CR2025.
3. Para utilizar o comando à distância, aponte-o para o sensor remoto no leitor.

AudioSonic

Manual de Instruções

ESPECIFICAÇÕES

Leitor de DVD

Discos compatíveis: DVD/VCD/CD/MP3/JPG/MPEG-4

Sistema de sinal: PAL/NTSC

Tamanho de ecrã: 7 polegadas (178 mm)

Resposta em frequência: 20 Hz a 20 KHz

Saída de vídeo: 1 Vp-p/75 Ohm, sem equilíbrio

Relação sinal-ruído

de áudio: Superior a 60 dB

Gama dinâmica: Superior a 85 dB

Laser: Laser semiconductor, comprimento de onda: 650 nm/795 nm

Fonte de alimentação: DC 9-12V 1,5 amps

funcionamento: 5-40☒

Peso: 600 gramas. Sem suporte ou cabos

Dimensões (CxLxA): 210 mm X 1650 mm X 380 mm

Monitor

Sistema de cor: PAL/NTSC

Tamanho de ecrã: 7 polegadas (178 mm)

Fonte de alimentação: 9 - 12V DC

funcionamento: 5-40☒

Peso: 400 gramas. Sem suporte, disco ou cabos

Dimensões (CxLxA): 210 mm X 1650 mm X 380 mm

WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA I ŚRODKI OSTROŻNOŚCI
