MODE D'EMPLOI DV-1823 AudioSonic

• Lire entièrement les instructions avant d'utiliser l'appareil.
• Conserver le manuel pour vous y référer à l'avenir.
• Utiliser ce produit uniquement de la façon décrite.
• N'utiliser qu'un linge doux légèrement humide pour nettoyer la surface de ce produit.
• Utiliser les produits électroniques dans des pièces bien ventilées et peu soumises à des vibrations excessives.
• Ce qui suit endommagera l'appareil : tout liquide comme de l'eau ou de la buée, chaleur extrême, froid, humidité, environnements poussiéreux ou sable.
• Placer uniquement cet appareil sur une surface stable et assurez vous que les câbles qui y sont reliés ne risquent pas de le faire tomber.
• Il n'y a aucune pièce de cet appareil que l'utilisateur puisse changer lui-même.
• Toute tentative de réparation ou de démontage de ce produit sans autorisation préalable du fabricant annulera la garantie et risque de causer une électrocution.
• Ne pas utiliser ce produit si vous contrôlez une machine dangereuse, comme un véhicule à moteur.
• Retirer tout câble (électrique ou autre) en tirant la fiche et non le cordon. Utiliser ce produit à proximité d'un autre produit électronique peut causer des interférences.
• Ne pas ouvrir la porte du lecteur pendant que le disque tourne.
  • Assurez-vous que le double lecteur de DVD portable est installé comme indiqué dans ce manuel
• Il est de la responsabilité du conducteur du véhicule de vérifier que ce produit est installé conformément aux lois du pays dans lequel il est utilisé.
• Monter ce produit en gardant à l'esprit les autres conducteurs, de façon à réduire les risques de distraction.

ENTRETIEN DES DISQUES

Symbole de produits laser : situé à l'arrière de l'appareil, il indique que ce lecteur est un produit laser de classe 1 ; il n'utilise qu'un laser de faible intensité et n'émet pas de radiations en dehors de l'appareil.

• Ne pas placer les disques près d'une source de chaleur comme par exemple les rayons directs du soleil ou dans des endroits humides.
• Ne pas toucher la partie lisible du disque (le dessous). Toujours tenir les disques par les bords.
• Ne pas mettre de ruban adhésif sur le disque.
• Ne pas utiliser de nettoyants vendus dans le commerce sur les disques car ceux ci risquent de les endommager.
• Ne pas laisser les disques dans un véhicule qui serait exposé aux rayons directs du soleil. La chaleur à l'intérieur du véhicule risque d'être telle qu'elle endommagerait les disques même s'ils sont eux rangés dans une partie ombragée du véhicule.
• Pour nettoyer les disques, toujours utiliser un linge doux à peine humide et frotter délicatement de l'intérieur vers l'extérieur du disque.
• Toujours remettre le disque dans sa boite lorsque vous avez fini de l'utiliser.

CONTENU DE LA BOÎTE

• 1X Lecteur DVD principal avec écran LCD 7" 16:9

• 1X Moniteur LCD avec écran 7° 16:9

• 2 X Supports pour appuies têtes

• 2 X Casques avec 1.2m de câbles

• 1 X12VDC Alimentation

• 1 X110-240VAC transformateur

• 1X 1.5mtr câble d'alimentation

• 1X 1.5mtr de câble audio/vidéo

• 1X Télécommande (avec pile)

• 1X Manuel de l'utilisateur (ce document)

Veuillez vérifier le contenu de la boite avec soin.

AudioSonic

Mode d'emploi

LECTEUR DVD (UNITE PRINCIPALE)

1. Alimentation principale MARCHE/ARRET
2. Touche de baisse du volume
3. Touche d'augmentation du volume
4. Capteur IR
5. Touche Lecture/Pause
6. Touche Précédent
7. Touche Suivant
8. Ecran LCD/Accès au lecteur
9. Sortie 3.5mm Stéréo pour casque
10. Sortie 3.5mm AV
11. Port pour carte SD/MMC/MS (compatible SDHC)
12. Port USB hôte
13. Sortie 12VDC
14. Entrée 12VDC

1. Alimentation principale MARCHE/ARRET
2. Touche de baisse du volume
3. Touche d'augmentation du volume
4. Touche gauche
5. Touche menu
6. Touche Droite
7. Entrée câble de liaison 12VDC
8. Entrée câble de liaison vidéo 3.5mm AV
9. Sortie jack 3.5mm Stéréo pour casque

Utilisation en intérieur

1. Brancher le transformateur fourni dans la prise
2. Brancher l'autre extrémité du câble à l'entrée 12VCD.
3. Mettre l'interrupteur principal en position ON.

LECTURE

Relier des écouteurs

• Brancher les écouteurs fournis dans la prise prévue à cet effet sur le lecteur DVD ou le moniteur.
• Ajuster le volume du lecteur ou du moniteur avant de porter les écouteurs.

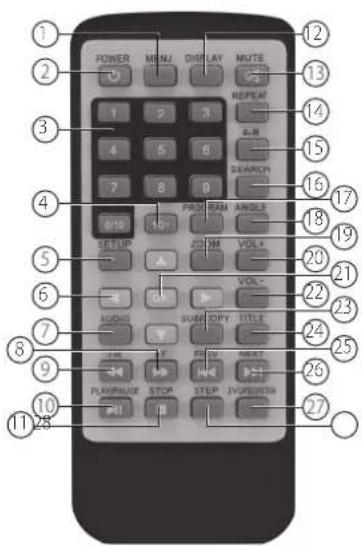

LA TÉLÉCOMMANDE

1. Menu
2. Power
3. Numéros
4. 10+
5. DVD Setup
6. Haut/Bas/Gauche/Droite
7. Audio
8. Avance Rapide
9. Retour Rapide
10. Play/Pause
11. Stop
12. Display
13. Mute
14. Repeat
15. Répétition A-B
16. Search
17. Program
18. Angle
19. Zoom
20. Volume +
21. Confirmer
22. Volume -
23. Subtitle
24. Title
25. Précédent
26. Suivant
27. DVD/SD/USB
28. Step

POWER MENU DISPLAY MUTE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

FONCTIONS CLÉS

ToucheAction
Power Allume ou éteint le lecteur
DVD/SD/USB	Appuyer pour naviguer entre DVD (Disque Optique), Lecteur de Carte ou USB. Utiliser les touches Haut/Bas/Gauche/Droite pour naviguer puis sur touche OK pour valider.
Setup Entrer ou Sortir du menu Réglages
Clavier numérique	Utiliser pour entrer le numéro d'un objet dans un menu ou pour entrer un mot de passe.
OK (Confirmer)	Appuyer pour sélectionner une option ou valider un réglage.
Répétition A-B	Utiliser pour sélectionner une plage Vidéo/Audio à répéter.
Précédent	Appuyer pour passer au chapitre ou à la piste précédents.
Suivant	Appuyer pour passer au chapitre ou à la piste suivants.
Play/Pause	Appuyer pour commencer la lecture ou mettre la lecture en pause.
Stop Appuyer pour arrêter la lecture.
Program	Cette touche est utilisée pour programmer les chansons ou les chapitres favoris lors de l'utilisation de VCD, CD Audio ou Disques DVD.

ToucheAction
Avance/Retour Rapide	Utiliser pour avance ou retour rapide à des vitesses de 2X, 4X, 8X, 16X et 32X la vitesse de lecture normale.
Mute	Met la sortie audio sur le lecteur ou le moniteur en mode muet.
Volume +/-	Ces touches sont utilisées pour augmenter ou diminuer le volume audio.
Audio	Sélectionne les langues audio disponibles pour le DVD.
Titre DVD Retour au menu principal du disque.
Display	Affiche des informations sur le disque en lecture.
Zoom.	Elargi l'image 2X ~ 4X par rapport à sa taille normale.
Search	Recherche un titre, un chapitre, une piste, un moment d'une piste ou d'un titre.
Angle	Affiche les angles disponibles pour les disques qui contiennent l'option multi angles.

Note : Retirer le film plastique avant d'utiliser la télécommande.

Charger et lire un disque.

1. Après avoir relié le lecteur DVD à l'alimentation électrique, mettre le commutateur marche/arrêt en position "on".
2. Placer délicatement le disque dans le plateau.
3. Vous devez entendre et sentir que le disque se met fermement en place.

4. Placer un disque dans le plateau la face portant les inscriptions tournée vers le haut.

5. Fermer le couvercle du lecteur DVD jusqu'à ce qu'il émette un clic indiquant qu'il est bien fermé. L'appareil commencera alors à charger le disque et à le lire.

6. Arréter la lecture.
7. Appuyer sur la touche STOP ( ■) pendant la lecture.
8. Play/Pause.
9. Appuyer sur la touche Lecture/Pause ( ) de la télécommande pendant la lecture pour mettre en pause. Pour reprendre, appuyer à nouveau sur la touche Lecture/Pause ( )
10. Avance/Retour Rapide
11. Appuyer sur retour rapide ou avance rapide pour atteindre l'endroit que vous souhaitez à une vitesse réglable de 2X, 4X, 8X, 16X, 32X la vitesse de lecture.
12. Menu
13. Un DVD est divisé en sections appelées titres et chapitres. Lorsque vous lisez un DVD, un menu racine va apparaître sur l'écran de votre lecteur DVD ou du moniteur. Le contenu du menu varie d'un disque à l'autre. Appuyer sur MENU pendant la lecture pour afficher le menu.

AFFICHAGE

Durée de lecture et temps restant

• Pendant la lecture, appuyer sur la touche "DISPLAY" pour afficher le numéro du titre actuel, le nombre total de titres, le numéro du chapitre actuel, le nombre total de chapitres et la durée éculée du titre. Cette fenêtre disparaît automatiquement après 3 secondes si la touche DISPLAY n'est plus utilisée.
• Appuyer sur "DISPLAY" à plusieurs reprises pour choisir parmi les options ci-dessous en séquence.

Titre durée écoulée : La durée du titre écoulée.

Titre temps restant : La durée restant au titre.

Chapitre durée écoulée : La durée écoulée du chapitre.

Chapitre temps restant : Le temps restant au chapitre.

Affichage éteint : Les informations de durée du DVD ne seront pas affichées.

Angle

Pendant la lecture d'un disque, appuyer sur la touche "ANGLE" pour afficher les angles disponibles pour les disques disposant du mode multi angles, avec le numéro de l'angle actuel et le nombre total d'angles affichés. Appuyer sur "ANGLE" pour choisir un autre angle, puis appuyer à nouveau pour sortir et retourner à l'angle normal. L'affichage d'angles va automatiquement disparaître si la touche "ANGLE" n'est pas utilisée pendant 3 secondes.

Note : Tous les disques ne proposent pas cette fonction.

Subtitle

Pendant la lecture d'un disque, appuyer sur "SUB" pour sélectionner la langue de sous titres souhaitée, avec le numéro de la langue actuelle et le nombre total de langues disponibles affichés. Si plusieurs langues sont disponibles, appuyer à nouveau sur "SUB" pour choisir une autre langue. Pour éteindre les sous-titres, appuyer sur la touche "SUB" jusqu'à ce que la mention "Sous-titres Etcints" s'affiche. L'affichage des mentions des sous-titres (pas les sous titres eux mêmes) disparaîtra automatiquement si la touche "SUB" n'est pas utilisée pendant 3 secondes.

Note : Certains DVD ne permettent d'accéder à cette fonction que via le menu du DVD.

Audio

Pendant la lecture, appuyer sur "AUDIO" pour choisir la langue que vous souhaitez, avec le numéro du canal audio actuel ainsi que le nombre total de canaux audio qui s'affichent. Appuyer à nouveau sur "AUDIO" pour choisir une autre langue audio. L'affichage audio disparaîtra automatiquement si la touche "AUDIO" n'est pas utilisée pendant 3 secondes.

Zoom

En cours de lecture, appuyer sur "ZOOM" pour élargir l'image 2X, 3X ou 4X par rapport au l'image d'origine

Répétition A-B

A. Pendant la lecture appuyer sur "A-B" une première fois pour établir un point de départ A.
B. Appuyer à nouveau sur "A-B" pour déterminer le point final B de la plage à répéter. Le lecteur jouera alors continuellement la partie située entre les points A et B.
C. Appuyer sur "A-B" une troisième fois pour annuler la répétition "A-B" et reprendre une lecture normale.

1/Répéter TOUS

En cours de lecture appuyer à plusieurs reprises sur "REPEAT" pour voir le mode de répétition changer comme indiqué ci-dessous.

Chapitre : Répète le chapitre en cours.

Titre : Répète le titre en cours.

Tous : Répète tous les chapitres et titres.

Eteint : Reprise du mode normal de lecture.

LECTURE DE DISQUES MP3/MPEG-4

Lorsqu'un disque MP3/MPEG-4 est inséré dans le lecteur, l'écran du menu apparaît automatiquement. Vous pouvez utiliser cet écran pour choisir les différents dossiers ou chansons que vous voulez lire, sans quoi le système lira les pistes dans l'ordre où elles ont été copiées sur le disque.

1. Appuyer sur les touches ou pour choisir un dossier dans la liste.
2. Appuyer sur "OK" pour sélectionner le dossier mise en évidence. Les chansons présentes dans le dossier seront listées.
3. Utiliser la touche pour choisir une chanson de la liste. Appuyer sur "OK" pour valider et commencer la lecture de la chanson.
4. Utiliser la touche pour passer à la chanson suivante. Appuyer sur la touche pour revenir au début de la piste ou pour passer à la chanson précédente.
5. Appuyer sur la touche pour choisir le dossier en cours et appuyer sur "OK" pour confirmer. Vous pouvez ainsi retourner à la liste des dossiers.

Lecture de DIVX

Le format DIVX est capable de contenir des vidéos et des sons de haute qualité dans un format de fichiers hautement compressés. Les fichiers de type AVI sont généralement capables de contenir plus de données dans un fichier plus petit.

Fichier d'une heure et demie Format MPEG-12 Format DVX
DVD (MPEG-2) Environ 1.5 2GB Environ 600 800MB
VCD (MPEG-I) Environ 800MB-1 G Environ 200-300 MB

Comparaison MPEG-1, MPEG-2 et MPEG-4

	MPEG-1 MPEG-2 MPEG-4
Vitesse (kb/s) 1380kb/s(352X288) 6500kb/s		880kb/s	(720X576)
Qualité vidéo Bonne	Excellente Parfaite
Matériel Nécessaire Peu		Moyen	Beaucoup

Cependant, en fonction de la façon dont le fichier a été encodé, on peut rencontrer certains problèmes de compatibilité avec certains types de fichiers DivX ou MP4.

Nous recommandons fortement que les fichiers soient testés et que vous utilisiez la méthode empirique pour trouver le meilleur compromis entre qualité et taille des fichiers pour les fichiers encodés.

Lecture de cartes USB et SD/MMC/MS

1. Brancher le périphérique USB en respectant le sens d'introduction. Appuyer sur [DVD/SD/USB] puis choisissez USB pour choisir le contenu.
2. Insérer une carte mémoire dans la fente pour cartes SD/MMC/MS. Appuyer sur [DVD/SD/USB] et choisir SD pour lire la carte mémoire.

REGLAGES DU SYSTEME

1. Appuyer sur "SETUP" sur la télécommande pour afficher le MENU REGLAGES SYSTEME.
2. Appuyer sur les touches ou pour aller à ou revenir aux réglages désirés.
3. Lorsque la page souhaitée s'affiche, appuyer sur la touche "OK" pour accéder à la page
4. Utiliser les touches ou pour naviguer dans le paramètre à modifier puis appuyer sur la touche pour accéder au sous-menu.
5. Utiliser les touches ou pour choisir le paramètre du sous-menu puis appuyer sur la touche "OK" pour confirmer.
6. Appuyer sur la touche pour retourner au menu précédent ou appuyer sur la touche "SETUP" pour fermer le menu réglages.

Note : Tous les disques ne contiennent pas ces options. Certaines d'entre elles dépendent du disque.

PAGE DES RÉGLAGES GÉNÉRAUX

Affichage TV

• 4:3 : Lorsque le lecteur envoie un signal vers un moniteur normal, les images prévues pour un écran large apparaissent à l'écran mais certaines parties sont automatiquement coupées.
• Normal / LB : Lorsque le lecteur envoi le signal vers un moniteur normal, une image normale apparaît à l'écran avec une bande noire en haut et en bas de l'écran.

- 16:9 : Large : Lorsque le lecteur émet un signal vers un écran large, une image large est affichée à l'écran.

Multi Angles

• MARCHE : L'écran va afficher l'icône multi angles (si une telle option est disponible).
  • ARRET : L'écran n'affiche pas le multi angles.

Langue OSD

Vous pouvez choisir une langue comme langue pour l'OSD.

Sous titres

• MARCHE : Les sous titres sont affichés. (s'ils sont disponibles).
  • ARRET : Ils ne seront pas affichés à l'écran.

Economiseur d'écran

• MARCHE : Fait fonctionner l'économiseur d'écran.
• ARRET : Eteint la fonction économiseur d'écran.

Note : Le lecteur DVD se mettra en mode économie d'écran après environ cinq minutes si la même image reste à l'écran.

Dernière mémoire

• MARCHE : Le lecteur retourne à la dernière position du disque.
• ARRET : Le lecteur ne retourne pas à la dernière position du disque.

AUDIO

Réglages hauts parleurs

Downmix

• LT/RT: Canaux DROIT/GAUCHE : Mixe un signal audio 5.1 en deux canaux audio puis effectue la sortie vers les hauts parleurs droit et gauche.
• Stéréo: Fait sortir le signal stéréo par les hauts parleurs gauche et droit.

DOLBY

Dual Mono

• Stéréo : Les canaux audio gauche/droit sera à nouveau joué via les hauts parleurs gauche/droit.
  • L-Mono : Lecture du canal audio gauche uniquement.
  • R-Mono : Lecture du canal audio droit uniquement.
• Mix Mono : Les canaux gauche/droit sont mélangés en un seul canal mono.

Dynamique

• Utiliser ce mode pour égaliser tous les canaux et vous assurer d'un niveau de son uniforme.
• Appuyer sur la touche OK pour entrer.
• Utiliser les touches ou pour ajuster la plage dynamique selon vos besoins.
• Appuyer à nouveau sur OK pour confirmer l'ajustement.

VIDÉO

Ajuste la qualité d'image.

1. Utiliser les touches ou pour sélectionner l'option à modifier et appuyer sur la touche "OK".
2. Appuyer sur les touches ou pour ajuster le réglage puis appuyer à nouveau sur la touche "OK" pour confirmer les changements.

Les options sont

• Netteté.
  • Luminosité.
• Contraste.

PRÉFÉRENCES

La page Préférences n'est pas accessible si un disque est dans le lecteur. Retirer tout disque avant d'accéder à cette page.

Type de TV

Utilisé pour régler le format de sortie vidéo si le lecteur est relié à un support autre que le moniteur fourni. Cela requiert l'utilisation d'un câble qui n'est pas inclus avec ce produit.

• PAL : Sortie vidéo est PAL uniquement.
- Multi : Sortie vidéo est fonction du matériel source.
• NTSC : Sortie vidéo est NTSC uniquement.

Audio

Règle la langue audio par défaut des DVD lus dans ce lecteur.

Sous titres

Défini la langue par défaut des sous titres du DVD lu.

Menu du disque

Défini la langue par défaut du menu du DVD lu.

NOTE : Les réglages Audio, Sous Titres et Menu du Disque sont sujets à disponibilité en fonction du DVD.

Contrôle Parental

Sélectionner le niveau de contrôle parental que vous souhaitez pour le disque avec la fonction de verrouillage ou les niveaux multiples. Ils sont classés par ordre croissant de (1 Pour enfants) au niveau le plus important (8 Adultes). Le réglage permet à la LECTURE d'être limitée par mot de passe.

Note : Cette fonction ne va fonctionner que si le disque contient un verrouillage parental.

Mot de passe

Cette fonction vous permet de définir un nouveau mot de passe.

Note : Vous devez entrer le mot de passe actuel avant de le modifier. Le mot de passe par défaut est 136900

Réglages d'usine

Utilisé pour remettre le lecteur aux paramètres d'origine définis en usine.

RESOLUTION DE PROBLEMES

Problème Solution	Possible
Pas de son ou son déformé ?	Assurez-vous que votre DVD soit correctement branché.Assurez vous que tous les câbles soient branchés avec soin dans les prises appropriées.Assurez-vous que le son ne soit pas sur muet.
Pas d'alimentation	Assurez-vous que l'alimentation soit branchée correctement dans l'appareil et qu'il y ait bien du courant dans la prise.
Ne peut pas avancer dans un film ?	Vous ne pouvez pas lire le générique d'ouverture et les informations qui apparaissent au début du film car le disque est programmé pour interdire cette action.
L'icône () apparaît à l'écran ?	Le choix ou l'action ne peuvent être effectués pour les raisons suivantes:La configuration du disque l'interdit.La configuration du disque n'est pas prévue pour ce mode (ex angles)L'option n'est pas disponible pour le moment.Vous avez demandé un titre ou un numéro de chapitre qui est hors de portée.
Image déformée ?	Le disque est peut-être abimé. Essayer un nouveau disque.Il est normal qu'une certaine déformation apparaisse lors d'une recherche avant ou arrière.

Problème Solution	Possible
Pas d'avance ou retour rapide ?	Certains disques ont des sections qui ne permettent pas la recherche rapide ou de changer de chapitres.Si vous essayez de passer les informations et les crédits au début d'un film, il se peut que cette opération ne soit pas permise. Ces parties des films sont souvent programmées pour empêcher qu'elles ne soient passées.
Capteur IR inopérant ?	Assurez-vous que les piles de la télécommande ne soient pas vides.Assurez-vous que l'œil de la télécommande ne soit pas obstrué.Assurez-vous que le transmetteur infrarouge soit fixé sur l'œil du produit à contrôler.
Le disque ne se lit pas ?	Insérer un disque avec la face imprimée tournée vers le haut.Vérifier le type de disque que vous mettez dans l'appareil. Ce lecteur ne lit que des DVD, des CD audio et des MP.
La lecture commence puis s'arrête immédiatement ?	Le disque est sale, nettoyez le.De la condensation s'est formée, laisser le lecteur sécher.

Pour changer la pile de la télécommande

1. Ouvrir le compartiment de la pile.
2. Insérer une pile de type CR2025.
3. Pour utiliser la télécommande, pointez là vers le capteur du lecteur.

SPECIFICATIONS

Lecteur DVD

Disques compatibles : DVD/VCD/CD/M P3/JPG/MPEG-4

Format système : PAL/NTSC

Taille d'écran : 7 pouces (178MM)

Réponse fréquence : 20 Hz à 20 KHz

Sortie vidéo : 1 Vp-p/75 Ohm, Unbalanced

Audio S/N: Plus de 60 dB

Plage dynamique : Plus de 85 dB

Laser: Semi-conducteur Laser, Longueur d'ondes : 650 nm/795 nm

Source d'alimentation : DC 9-12V 1.5 amps

Consommation: 10W

Température

d'utilisation : 5-40°C

Poids: 600 grammes. Sans support, disque ni câbles

Dimensions (LxlxH): 210mm X 1650mm X 380mm

Moniteur

Format système : PAL/NTSC

Taille d'écran : 7 pouces (178MM)

Source d'alimentation : DC 9 - 12V

Consommation: 6W

Température

d'utilisation : 5-40°C

Poids : 400 grammes. Sans support, disque ni câbles

Dimensions (LxlxH): 210mm X 1650mm X 380mm

Per sostituire le batterie del telecomando
