MODE D'EMPLOI DV-1821 AudioSonic

Merci d'avoir acheté notre lecteur de DVD portable.

Avant de faire fonctionner ce lecteur, veuillez lire ce manuel et le conserver pour vous y référer ultérieurement. Cet appareil est un lecteur audio/vidéo nouvelle génération avec une haute qualité d'image et de son. Il dispose d'un écran LCD 7 pouces, est facile à transporter, dispose de la technologie électronique dernier cri, est parfait pour utiliser à l'hôtel, au bureau, dans la voiture ou à la maison.

CARACTÉRISTIQUES :

• Écran 7 pouces
• Entrée jack pour casque
  • Port USB, SD/MMC
• Compatible avec DVD, VCD, MPEG4, CD, MP3, CD-R, DVD-RW, JPG, DIVX, CD photo Kodak
  • Alimentation: DC 9-12V

ACCESSOIRES:

• Manuel de l'utilisateur
- Télécommande
- Cable AV
• Transformateur
• Adaptateur pour voiture

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

1. Attention :

• Ne pas exposer cet appareil à l'eau ou à l'humidité pour éviter tout risque d'incendie ou d'électrocution.
  • Ne pas exposer cet appareil aux rayons du soleil.
• Ne pas utiliser cet appareil à proximité d'une source de chaleur, d'un champ magnétique ou dans un environnement poussiéreux.
  • Ne pas utiliser ce produit sur une surface instable.

2. Installation :

- Vous assurer d'installer l'appareil selon les explications fournies dans ce manuel.

3. Notes :

• Ne rien insérer dans les orifices de cette machine.
• Ne pas verser de liquide sur l'appareil pour éviter tout risque d'incendie ou d'électrocution.
  • Ne pas mettre d'objet lourd sur l'appareil.
• Vous assurer que la machine peut se ventiler correctement en cours d'utilisation. Ne pas couvrir l'appareil ou le transformateur pendant l'utilisation.
  • Conserver l'appareil à distance du feu.
• Ne pas démonter l'appareil. L'entretien et les réparations ne doivent être faites que par un réparateur agréé.
• Pour nettoyer l'appareil, vous assurer que l'alimentation est coupée. Utiliser un linge légèrement humide pour nettoyer l'extérieur de l'appareil si nécessaire.

4. Disques :

• Ne pas exposer les disques à une source de chaleur, aux rayons du soleil ou dans un lieu humide.
  • Lorsqu'ils ne sont pas utilisés, ranger les disques dans leurs boîtiers.
• Ne pas toucher la surface des disques, tenez les par la tranche.
• Vous assurer vous que le disque soit propre avant utilisation.
• Ne pas coller de papier ni de ruban adhésif sur les disques.
• Pour nettoyer le disque, frotter délicatement de l'intérieur vers l'extérieur à l'aide d'un chiffon doux.
• Ne pas utiliser d'essence, de nettoyants non adaptés aux disques ou d'aérosol antistatique pour nettoyer les disques.

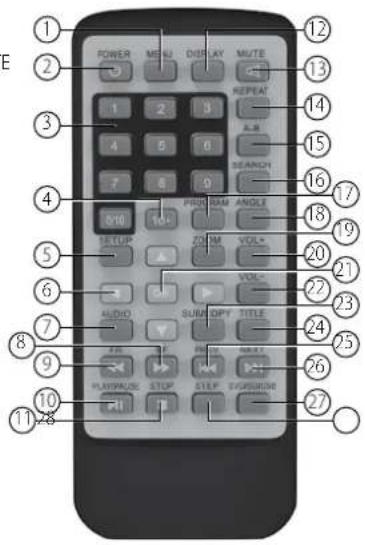

AFSTANDSBEDIENING

1. 1. MENU
2. 1. Power
3. 1. Numéros

4. 4.10+

5. 1. DVD SETUP
6. 1. HAUT/BAS/GAUCHE/DROITE
7. 1. Touche Audio
8. 1. AV RAPIDE
9. 1. RET RAPIDE
10. 1. PLAY/PAUSE
11. 1. Stop
12. 1. Display
13. 1. Mute
14. 1. Repeat
15. 1. Répétition A-B
16. 1. Search
17. 1. Program
18. 1. Angle
19. 1. Zoom
20. 1. VOL+
21. 1. Confirmer
22. 1. VOL

23. 23.SOUS TITRES/COPY

24. 1. TITLE
25. 1. PREV
26. 1. NEXT
27. 1. DVD/SDA/USB

28. 28.STEP

① POWER MESH DISPLAY MUTE 1 2 3 4 5 6 7 8 9 5/10 10+ LEAF ZOOM VOLT- AUDIO SUBDIY TITLE FR 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10+ 10-12 ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟A ㉟B ㉟C ㉟D ㉟E ㉟F ㉟G ㉟H ㉟I ㉟J ㉟K ㉟L ㉟M ㉟N ㉟O ㉟P ㉟Q ㉟R ㉟S ㉟T ㉟U ㉟V ㉟W ㉟X ㉟Y ㉟Z ㉟A ㉟B ㉟C ㉟D ㉟E ㉟F ㉟G ㉟H ㉟I ㉟J ㉟K ㉟L ㉟M ㉟N ㉟O ㉟P ㉟Q ㉟R ㉟S ㉟T ㉟U ㉟V ㉟W ㉟X ㉟Z ㉟A ㉟B ㉟C ㉟D ㉟E ㉟F ㉟G ㉟H ㉟I ㉟J ㉟K ㉟L ㉟M ㉟N ㉟O ㉟P ㉟Q ㉟R ㉟S ㉟T ㉟U

FONCTION DES TOUCHES

Note: Certaines touches ne sont présentes que sur la télécommande. Certaines touches ne sont présentes que sur l'appareil. Certaines sont situées à la fois sur la télécommande et sur l'appareil.

Power Allume/	Éteint l'appareil.
DVD/SD/USB	Appuyer sur cette touche pour lire à partir d'un DVD ou du lecteur de carte /USB.
Setup	Appuyer sur cette touche pour accéder au menu réglages, appuyer à nouveau pour sortir du menu.
Numbers Utiliser	pour choisir un chapitre ou une chanson.
UP/DOWN/LEFT/RIGHT	Appuyer pour accéder à l'objet sélectionné ou pour sélectionner un objet.
Confirmer/OK	Appuyer pour déplacer le curseur ou pour ajuster numériquement.
MENU	Appuyer sur cette touche pour retour au menu du DVD ou pour choisir la fonction PBC.
REPEAT Appuyer	sur cette touche pour accéder au mode répétition.
A-B	Appuyer sur cette touche pour voir une sélection de contenu. Lorsque le lecteur lit un disque, appuyer sur cette touche pour marquer un point A, puis appuyer à nouveau pour marquer un point B. Le lecteur va aller lire le contenu du disque situé entre les points A et B. Appuyer une troisième fois sur la touche pour annuler. A noter: Les points A et B doivent être dans une même chanson ou un même film.
	Appuyer sur cette touche pour revenir au chapitre ou à la piste précédente.
	Appuyer sur cette touche pour passer au chapitre ou à la piste suivant.
	Appuyer sur cette touche pour lire ou reprendre la lecture après les modes FWD, REW, SLOW.
	Appuyer sur cette touche pour mettre en pause. Appuyer deux fois pour arrêter la lecture.
Program	Cette touche est utilisée pour programmer vos chansons favorites lors de la lecture d'un VCD ou DVD. Appuyer sur cette touche puis entrer directement le numéro pour commencer.
	Appuyer sur cette touche pour passer en avance rapide. La vitesse varie entre 2X, 4X, 8X, 16X ou 32X.
	Appuyer sur cette touche pour passer en retour rapide. La vitesse varie entre 2X, 4X, 8X, 16X ou 32X.
SEARCH	Appuyer sur cette touche pour choisir un titre, chapitre, piste, durée d'un titre, d'un chapitre ou d'une piste à lire en utilisant les flèches.
MUTE	Appuyer sur cette touche pour couper la sortie audio. Appuyer à nouveau pour arrêter le mode muet.
VOL +/-	Appuyer sur Vol + pour augmenter le son. Appuyer sur Vol - pour baisser le son.
AUDIO Audio:	Appuyer sur cette touche pour passer à une autre langue du DVD.
TITLE	Appuyer sur cette touche pour revenir au menu du DVD ou de la fonction PBC
DISPLAY	Appuyer sur cette touche pour afficher ou masquer les infos du disque.
ZOOM	Appuyer sur cette touche pour zoomer sur l'écran. On peut zoomer deux, trois ou quatre fois sur l'écran. Appuyer sur les flèches pour déplacer la zone zoomée. Veuillez noter que cette fonction n'est disponible que lors de la lecture d'un des formats suivants : DVD, VCD ou MPEG4.
SUB/COPY	Sous Titres : Appuyer sur la touche SOUS TITRES à plusieurs reprises pour allumer les sous titres puis changer la langue affichée à l'écran. COPIER: Vous pouvez copier des fichiers aux formats MP3, MP4, AVI, JPEG sur voire carte USB/SD lorsqu'elle est insérée.

1. Lors de la lecture d'une piste d'un format indiqué ci-dessus, appuyer sur la touche "SUB/COPY" de la télécommande. La boîte de dialogue ci-dessous s'affiche :

00:00 00:00 001/005 MP3_01 MP3_02 A5Y_03 A5Y_04 PICTURE_05 PICTURE_06 All Select All Unsel Copy Exit

1. Selon ce dont vous avez besoin, déplacer la curseur à l'aide des flèches pour choisir entre : TOUT SELECTIONNER (ALL SELECT), TOUT DESELECTIONNER (ALL UNSEL) , COPIER (COPY) et SORTIR (EXIT). Vous pouvez aussi déplacer le curseur sur le fichier que vous souhaitez copier. Appuyer sur la touche OK de la télécommande et les fichiers sélectionnés vont être cochés. Voir exemple ci-dessous :

00:00 00:00 001/005 MPI_83 MPI_82 AVI_93 AVI_94 PICTURE_85 PICTURE_86 All Select All Unsel Copy Exit

AudioSonic

Mode d'emploi

1. Déplacer le curseur sur la fonction COPIER puis appuyer sur OK. USB 1 s'affiche ensuite sur le coté droit de la boite de dialogue. Cela signifie que les fichiers sélectionnés vont être copiés sur USB 1 comme indiqué ci-dessous :

00:00 00:00 001/005 MPI_01 MPI_02 AVI_01 AVI_04 PICTURE_06 PICTURE_08 USB 1

1. Appuyer sur la touche OK et la boîte de dialogue ci-dessous s'affiche. Si vous souhaitez copier, choisir NEXT, sinon, sélectionner BACK.

00:00 00:00 001/005 MP1_01 MP1_02 AFT_03 AVT_04 PICTURE_03 PICTURE_04 Return Size 132MB Back Next

1. Après avoir déplacé le curseur sur NEXT, appuyer sur la touche OK et le système va commencer la copie. Si vous souhaitez annuler la copie, appuyez sur CANCEL. Voir ci-dessous :

00:00 00:00 001/005 MPX_01 Copying MPX_02 1/3 AVT_03 40% AVT_04 PICTURE_05 PICTURE_06 Cancel

1. Lorsque la copie est terminée, le système retourne au menu précédent.

00:00 00:00 001/005 AVI_03 AVI_02 AVI_03 AVI_04 PICTURE_08 PICTURE_08

RECHARGER ET CONNECTER

Recharger:

• L'appareil utilise une batterie rechargeable Li comme source d'alimentation. Ce type de batterie dispose d'une haute intensité d'énergie. Les batteries comme celles ci forment un effet de mémoire, elles peuvent être rechargées à tout moment, qu'elles soient vides ou pas.
• Insérer le transformateur dans le jack DC IN et l'autre extrémité dans une prise de courant. Une recharge complète d'une batterie complètement déchargée prend environ six heures.
• Note : Veiller à éteindre le lecteur lors de la recharge. Lorsque le témoin est allumé rouge, la batterie se recharge. Lorsque la batterie est complètement rechargée ce témoin devient vert.

Utilisation et entretien de la batterie:

1. Température d'utilisation entre 0 - 45 Degrés Celsius.
2. Débrancher le transformateur lorsqu'il n'est pas utilisé.
3. Il est normal que le transformateur génère de la chaleur pendant la charge. Eviter toute utilisation excessive.

Connexion:

L'appareil dispose d'une sortie jack Audio/Vidéo (AV OUT). De ce fait, cela permet de relier la machine à une télévision et de regarder l'audio et la vidéo sur la télévision. Vous reporter au schéma ci-contre pour savoir comment relier le système à une télévision.

RÉGLAGES DU SYSTÈME

Fonctionnement du Menu:

1. Appuyer sur la touche SETUP de la télécommande ou du lecteur pour accéder au menu réglages.
2. Appuyer sur la flèche GAUCHE/DROITE pour choisir la page des réglages.
3. Appuyer sur la flèche HAUT/BAS pour choisir les réglages. Appuyer sur CONFIRMER, OK ou GAUCHE/DROITE pour valider. Appuyer sur les flèches HAUT/BAS pour choisir le réglage et appuyer sur CONFIRMER ou OK pour valider.
4. Appuyer sur les flèches pour modifier d'autres réglages.
5. Appuyer sur SET pour sortir du menu réglages.

Page de Réglages :

1. Page générale des réglages

- Il y a six paramètres dans la page générale des réglages : Angle, OSD, légendes, économiseur d'écran, dernière mémoire ou paroles MP3.

1.1 Multi Angles :

• Angle ouvert : l'écran va afficher le multi angles lors de la lecture d'un DVD multi angles.
  • Angle fermé : l'écran n'affiche pas le multi angles.
  • Note : Cette fonction ne peut être utilisée que sur les disques multi angles.

1.2 Langue de l'affichage :

• Pour régler la langue de l'affichage.

1.3 Cacher les sous titres :

• ON : Pour afficher les sous titres cachés lors de la lecture avec sous titres.
• OFF : N'affiche pas les sous titres cachés.
- Note: Cette fonction ne peut être utilisée qu'avec des disques compatibles avec le sous titrage.

1.4 Economiseur d'écran :

• ON : L'écran va afficher l'économiseur d'écran pur protéger l'écran.
• OFF : Eteindre cette fonction

1.5 Réglage dernière mémoire:

• ON : Chaque fois que l'appareil s'éteint ou arrête de lire un disque, le lecteur va enregistrer le point de mémoire. La prochaine fois que vous ouvrez le lecteur et que vous lirez le même disque, le système reprendra la lecture à partir du point gardé en mémoire.
  • OFF : Eteint cette fonction.

1.6 Paroles MP3

• ON : L'écran va afficher les paroles MP3
• OFF : Eteindre cette fonction

2. Page de réglage des hauts parleurs :

• Réglages de sortie
- Sortie RIGHT/LEFT : répartit la sortie audio des canaux en 5.1 gauche/droite puis la sortie par les hauts parleurs gauches et droits.
- Stéréo : Fait passer le signal 5.1 vers stéréo puis la sortie par les hauts parleurs gauches et droits.
- Note : Cette fonction ne peut être utilisée qu'avec des disques en format AC-3, 5.1.

3. Réglage SPDIF (sur les appareils avec SPDIF)

3.1 Sortie SPDIF.

• SPDIF/CLOSE : Pas de sortie audio numérique, uniquement sortie analogique.
• PCM (Contrôle Modulation d'Impulsion) – Stéréo deux canaux en format numérique – convient aux récepteurs AV capables de décoder une sortie audio en mode PCM (vérifier avec votre amplificateur).

4. Réglages Dolby.

4.1 Double Mono.

• Stéréo: Canaux Gauche/Droite vont sortir par hauts parleurs gauche/droit
- Canal gauche: Haut parleur gauche/droit sort canal audio gauche. Canal droit: Haut parleur gauche/droit sort canal audio droit
• Note: Cette fonction est adaptée au Dolby AC-3 ou aux disques à deux canaux.

4.2 Compression de Plage dynamique :

- Pour écouter un disque à faible volume, vous pouvez ajuster l'équilibre dynamique pour réduire le son.

5. Réglages vidéo:

5.1 Qualité de l'écran : Réglage de la qualité de l'écran

5.2 Qualité vidéo : Pour régler la qualité vidéo

6. Page de configuration initiale :

- Vous pouvez choisir ce réglage lorsque l'appareil n'a pas de disque ou qu'il est en position STOP.

6.1 Son, sous-titres et menu de langue du disque.

• Il vous permet de choisir les paramètres par défaut de son, de sous titres et de langues. En même temps, vous pouvez choisir la langue de l'audio en appuyant sur SOUND.
• Note: Si le disque n'inclut pas d'options de langue comme indiqué ci-dessus, le disque va automatique se lire en utilisant ses paramètres par défaut.

6.2 Contrôle parental.

• La configuration de l'appareil permet au lecteur de disques de mettre en place un mot de passe pour restreindre l'utilisation de l'appareil. Le mot de passe par défaut est 136900.
• Note : Cette fonction n'est disponible qu'avec les disques ayant une fonction de contrôle parental prédéfinie.

6.3 Mise en place du mot de passe.

6.4 Format de mot de passe.

• Vous pouvez allumer ou éteindre la fonction mot de passe.
• Note : Vous devez entrer le mode passe correct pour ensuite changer ce mot de passe. Le mot de passe par défaut est 136900.

6.5 Mot de passe.

• Vous pouvez ré entrer un nouveau mot de passe.
• Note: Le mot de passe par défaut, 136900 est toujours valide même après qu'un nouveau mot de passe ait été entré.

6.6 Usine : Vous pouvez passer des réglages actuels aux réglages d'usine.

- Vous assurer d'éteindre l'appareil.

Lire le disque :

A: Connecter à l'alimentation et s'assurer que l'appareil est allumé.

B: Appuyer sur [] pour ouvrir le plateau à disques et insérer un disque.

C. Fermer le plateau. L'appareil lira automatique le disque.

Lire un disque MP3/MPEG4 :

Le contenu sera affiché à l'écran après avoir lu le disque MP3/MPEG4.

1. Appuyer sur les touches UP/DOWN pour choisir le fichier ou le dossier.

2. Appuyer sur OK ou CONFIRM pour accéder au dossier choisit et afficher son contenu.

3. Appuyer sur OK ou CONFIRM pour lire le fichier sélectionné.

AFSPELEN

Lecture de CD Kodak :

- Mettre le CD Kodak dans l'appareil. L'appareil va lire le disque automatiquement.

• Appuyer sur ■] pour afficher le contenu du disque.

- Appuyer sur les flèches UP/DOWN pour choisir une image puis appuyer sur CONFIRM ou [▶]. L'appareil va lire le disque à partir de l'image sélectionnée.

• GOTO: Appuyer sur cette touche pour choisir une image par son numéro. La machine va lire le disque à partir de l'image sélectionnée.

[1] : Appuyer sur cette touche une fois pour mettre le disque en pause, appuyer à nouveau ou appuyer sur la touche [ ] pour lire le disque.

[▶] : Appuyer sur cette touche pour lire le disque ou reprendre la lecture. REPEAT : Appuyer sur cette touche pour passer en mode répétition.

→ : Appuyer sur cette touche pour passer à l'image précédente/suivante.

La touche LEFT/RIGHT de la télécommande: Appuyer sur la touche RIGHT pour faire pivoter l'image dans le sens des aiguilles d'une montre, appuyer sur la touche LEFT pour faire pivoter l'image dans le sens contraire aux aiguilles d'une montre.

ZOOM: Appuyer sur cette touche pour zoomer/dézoomer ou remettre l'image à sa taille d'origine. Utiliser les flèches pour déplacer l'image lorsqu'elle est zoomée.

Lire une clé USB ou une carte SD/MMC :

• Mettre une clé USB dans l'orifice USB. Appuyer sur la touche DVD/USB/SD, l'appareil va automatiquement lire ce format de fichiers.
• Insérer une carte SD/MMC dans l'orifice SD/MMC. Appuyer sur la touche DVD/USB/SD, l'appareil va automatiquement lire le lecteur de carte.

Lire un disque DIVX :

- DIVX est un format d'enregistrement/vidéo. C'est un format de disque DVD de grande capacité. Le format est AVI, par exemple:

Fichier d'une heure et demie Format MPEG-12 Format DIMX
DVD (MPEG-2) Environ 1.5-2GB Environ 600-800MB
VCD (MPEG-I)	Environ 800MB-1 G	Environ 200-300 MB

Comparaison MPEG-1, MPEG-2 et MPEG-4

	MPEG-1	MPEG-2	MPEG-4
Vitesse (kb/s)	1380kb/s(352X288)	6500kb/s	880kb/s (720X576)
Qualité vidéo	Bonne	Excellente Parfaite
Matériel Nécessaire Peu		Moyen	Beaucoup

SPÉCIFICATION TECHNIQUES

Formats compatibles: DVD/VCD/CD/MP3/MPEG4/DIVX

Taille d'écran: 7 pouces

Gamme de fréquences : 20Hz-20KHz

Sortie vidéo : IVp-p75 Ohm Asymétrique

Sortie audio : 1.4Vrms/10Kohm

Plage dynamique : ≥85db

Laser: semi-conducteur laser, longueur d'ondes : 650mm/795mm

d'utilisation : 5-40 C

Batterie : Batterie Li

RÉSOLUTION DE PROBLÈMES

Problème et Solution:

Ce manuel a été conçu en association avec l'équipe de maintenance, suivre les instructions pour déterminer les causes du problème.

Problème Cause	Solution
Pas d'alimentation	Le transformateur électrique n'est pas bien connecté à l'appareil ou à l'électricité	Connector le transformateur au jack DCIN ou au réseau électrique
Pas de son	Volume est mis sur minimum	Appuyer sur VOL + pour augmenter le volume
	En mode muet	Appuyer sur MUTE pour refaire fonctionner le son
	En mode REW/FDW	Appuyer sur PLAY ou PLAY/ PAUSE pour reprendre la lecture
	Le son sort du casque	Le son sera remis sur les hauts parleurs si vous retirez le casque
Ne peut pas lire le disque	Disque inséré à l'envers	Mettre le disque dans le bon sens
	Disque Sale Nettoyer le disque
	Non compatible avec l'appareil	Mettre un disque compatible

Problème Cause	Solution
La télécommande ne fonctionne pas	Non pointée vers le récepteur	Pointer la télécommande vers le récepteur
	La télécommande est trop loin de l'appareil	Ne pas éloigner la télécommande à plus de 6 mètres de l'appareil.
	Piles vides Changer les piles
	Pas de piles dans la télécommande	Mettre des piles
L'appareil ne peut pas lire depuis la clé USB ou le lecteur de carte	Plantage	Éteindre l'électricité et réouvrir la machine
		L'appareil n'accepte pas les clés USB ou cartes mémoires non authentiques. L'insertion d'une carte ou d'une clé USB non authentique fait que l'appareil reste éteint. Éteindre et retirer le périphérique. L'appareil reviendra à son état normal après avoir été rallumé.

Note: Certaines touches ne sont présentes que sur la télécommande. Certaines touches ne sont présentes que sur l'appareil. Certaines sont situées à la fois sur la télécommande et sur l'appareil.
