GEBRUIKSAANWIJZING DV-1821 AudioSonic

Hartelijk dank voor het aanschaffen van onze Draagbare DVD-speler.

Lees voordat u deze speler in gebruik neemt deze gebruiksaanwijzing door en bewaar hem om hem in de toekomst te kunnen raadplegen. Deze speler is een volledig nieuwe Audio en Videospeler met beeld en geluid van hoge kwaliteit. De speler is voorzien van een 18 cm (7 Inch) scherm en de meest recente elektronische technologie, is gemakkelijk mee te nemen en is geschikt voor gebruik in hotels, op kantoor, in de auto en thuis.

EIGENSCHAPPEN:

• 18 cm (7 inch) scherm
- Oortelefoonuitgang
• USB, SD/MMC sleuf
- Ondersteunt DVD, VCD, MPEG4, CD, MP3, CD-R, DVD-RW, JPG, DIVX, Kodak foto CD
• Stroomvoorziening: 9-12V Gelijkspanning

ACCESSOIRES:

• Gebruiksaanwijzing
• Afstandsbediening
  • AV-kabel
• Voedingsadapter
• Autoadapter

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN

1. Blootstelling:

• Stel het toestel niet bloot aan water of vocht om brand en elektrische schokken te voorkomen.
  • Stel het toestel niet bloot aan direct zonlicht.
• Gebruik het toestel niet in de nabijheid van een warmtebron, magnetisch veld of in een stoffige omgeving.
• Zet het toestel niet op een onstabiele ondergrond.

2. Aansluiting:

• Zorg ervoor dat u het toestel aansluit in overeenstemming met de gebruiksaanwijzing

3. Opmerkingen:

• Steek geen voorwerpen door de openingen in het toestel.
  • Giet geen vloeistoffen op het toestel om brand en elektrische schokken te voorkomen.
• Plaats geen zware voorwerpen op het toestel.
• Zorg ervoor dat het toestel voldoende ventilatie heeft als het wordt gebruikt. Dek het toestel of de voedingsadapter niet af wanneer het wordt gebruikt.
  • Houdt het toestel uit de buurt van open vuur.
• Open de behuizing van het toestel niet. Reparaties mogen uitsluitend worden uitgevoerd door bevoegd personeel.
• Schakel het toestel uit voordat u het reinigt. Gebruik indien noodzakelijk een vochtige doek om de buitenkant van het toestel te reinigen.

4.Discs:

• Plaats de discs niet in de buurt van warmtebronnen, in direct zonlicht of in een vochtige omgeving.
• Bewaar de discs in hun doosjes als ze niet worden gebruikt.
  • Raak het oppervlak van de discs niet aan; houdt ze vast aan de randen.
  • Zorg er voor het gebruik voor dat de disc schoon is.
  • Plakt geen papier of plakband op de discs.
• Reinig discs door ze met een zachte schone doek van binnen naar buiten af te wrijven.
• Gebruik geen benzine of reinigingsmiddelen of anti-statische spray die niet speciaal bestemd is voor het reinigen van discs.

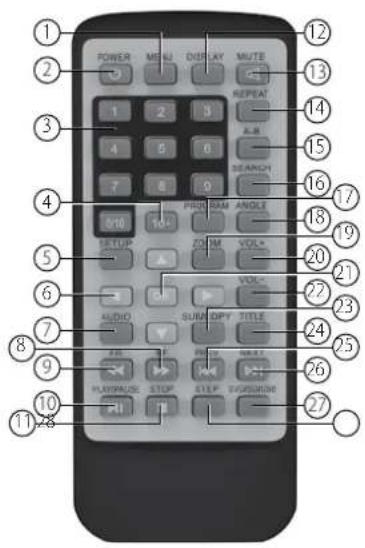

AFSTANDSBEDIENING

1. MENU

2. Power

3. Nummerieke toetsen

4. 10+

5. DVD SETUP

6. OP/NEER/LINKS/RECHTS

7. Audio-toets

8. SNEL VOORUIT

9. SNEL ACHTERUIT

10. PLAY/PAUSE

11. Stop

12. Display

13. Mute

14. Repeat

15. A-B herhalen

16. Search

17. Program

18. Angle

19. Zoom

20. VOL+

21. Bevestigen

22. VOL-

23. ONDERTITELING/COPY

24. TITLE

25. PREV

26. NEXT

27. DVD/SDA/USB

28. STEP

POWER MENU DISPLAY MUTE 1 2 3 4 5 6 7 8 9 5/10 10+ PISO SEM ANGLE LECOUP ZOOM VOLT- AUDIO SUPEROPY TITLE FRS CHINA PLAYAUBE STOP STEP HISTORY 11 28 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

FUNCTIES VAN DE TOETSEN

Opmerking: Sommige toetsen bevinden zich alleen maar op de afstandsbediening. Sommige toetsen bevinden zich alleen maar op het toestel. Sommige toetsen bevinden zich zowel op de afstandsbediening als het toestel.

Power Schakelt het toestel in/uit.
DVD/SD/USB	Druk deze toets om te spelen van een DVD, kaartezer/USB.
Setup	Druk deze toets om naar het instellingenmenu te gaan; druk hem nogmaals om het instellingenmenu te verlaten.
Numbers	Gebruik de numerieke toetsen om hoofdstukken en nummers te selecteren.
UP/DOWN/LEFT/RIGHT	Druk hierop om een onderdeel te selecteren of om naar een geselecteerd onderdeel te gaan.
Confirm / OK	Druk hierop om de cursor te verplaatsen of een numerieke waarde te wijzigen.
MENU	Druk deze toets om naar het titelmenu van de DVD of naar de PBC-functie te gaan.
REPEAT Druk deze toets om de herhaalstand te gebruiken.
A-B	Druk deze toets om een selectie of inhoud te bekijken. Druk wanneer de speler een disc afspeelt deze toets om punt A te markeren, druk daarna nogmaals om punt B te markeren. De speler speelt dan de inhoud tussen punt A en punt B. Druk de toets nogmaals om de het herhalen te annuleren. Opmerking: Punt A en punt B dienen zich in hetzelfde afgespeeld nummer of in dezelfde film te bevinden.
	Druk deze toets om naar het vorige hoofdstuk of nummer te springen.
	Druk deze toets om naar het volgende hoofdstuk of nummer te springen.
	Druk deze toets om het afspelen te hervatten na SNEL VOORUIT, SNEL ACHTERUIT of VERTRAAGD WEERGEVEN.Druk deze toets om het weergeven te pauzeren. Druk deze toets twee maar om het weergeven te stoppen.
Program	Deze toets wordt gebruikt om tijdens het afspelen van een VCD of DVD uw favoriete nummers te programmeren. Druk deze toets en vul dan direct het nummer in dat u wilt starten.
	Druk deze toets herhaaldelijk om versneld vooruit te spelen. De snelheid wordt achtereenvolgens 2X, 4X, 8X, 16X or 32X.
	Druk deze toets herhaaldelijk om versneld terug te spelen. De snelheid wordt achtereenvolgens 2X, 4X, 8X, 16X or 32X.
SEARCH	Druk deze toets en de pijltjesttoetsen om een bepaald(e) titel, hooofdstuk, nummer of tijdstip te selecteren dat u wilt afspelen.
MUTE	Druk deze toets om het geluid te dempen. Druk nogmaals om het geluidsniveau te herstellen.
VOL +/-	Druk Vol + om het volume te verhogen. Druk Vol - om het volume te verlagen.
AUDIO	Audio: Druk deze toets om te wisselen tussen de verschillende talen op een DVD.
TITLE	Druk deze toets om naar het titelmenu van de DVD of naar de PBC-functie te gaan.
DISPLAY Druk	deze toets om de discinformatie te tonen of te verbergen.
ZOOM	Druk deze toets om het het beeld in te zoomen. Er kan twee, drie of vier keer worden ingezoomd. Gebruik de pijltjestoetsen om het ingezoomde beeld te verplaatsen. Merk op dat deze functie alleen werkt bij het afspelen van een DVD, VCD of MPEG4 disc.
SUB/COPY	Ondertiteling: Druk de toets ONDERTITELING herhaaldelijk om de ondertiteling in te schakelen en de taal hiervan te wijzigen. KOPIÉREN: U kunt bestanden zoals MP3, MP4, AVI en JPEG naar uw USB/SD-kaart kopieren als die zijn aangesloten/geplaatst.

1. Druk tijdens het afspelen van de hiervoor genoemde bestanden de "SUB/COPY" toets op de afstandsbediening. Het volgende dialoogvenster wordt weergegeven:

00:00 00:00 001/005 MFT_01 MFT_02 AVI_03 AVI_04 PICTURE_05 PICTURE_06 All Select All Unsel Copy Exit

1. Verplaats met behulp van de pijltjestoetsen op de afstandsbediening de cursor naar de gewenste plaats om één van de volgende opties te selecteren: SELECTEER ALLES (ALL SELECT), ALLES DESELECTEREN (ALL UNSEL), en VERLATEN (EXIT). U kunt ook de cursor bewegen naar het bestand dat u wilt kopieren. Druk de OK toets op de afstandsbediening en de geselecteerde bestanden worden met een vinkje gemarkeerd. Zie onderstaande afbeelding:

00:00 00:00 001/005 MPT_01 MPT_02 AVT_03 AVT_04 PICTURE_05 PICTURE_06 All Select All Unsel Copy Exit

AudioSonic

Gebruiksaanwijzing

1. Verplaats de cursor naar KOPIËREN en druk OK. Vervolgens wordt USB 1 aangegeven aan de rechter zijde van het dialoogvenster. Dit betekent dat de geselecteerde bestanden naar USB 1 worden gekopieerd. Zie onderstaande afbeelding:

00:00 00:00 001/005 MPI_01 MPI_02 AVI_01 AVI_04 PICTURE_06 PICTURE_08 USB 1

1. Druk de toets OK en het volgende dialoogvenster wordt weerggegeven. Als u de bestanden wilt kopieren, verplaats dan de cursor om NEXT te selecteren. Kies anders BACK.

00:00 00:00 001/005 MP3_01 MP2_02 AV1_51 AV1_24 PICTURE_08 PICTURE_09 Retrox Edge 132MB Back Next

1. Druk na het verplaatsen van de cursor naar NEXT de toets OK en het systeem begint met het kopiëren. Kies CANCEL als u het kopiëren wilt annuleren. Zie onderstaande afbeelding:

00:00 00:00 001/005 MP3_07 Copying MP1_02 1/3 AVT_03 40% AVT_04 PICTURE_06 PICTURE_06 Cancel

1. Na het voltoolen van het kopiëren keert het systeem terug naar de vorige toestand.

00:00 00:00 001/005 MPI_01 MPI_02 AVI_03 AVI_04 PICTURE_05 PICTURE_06

HERLADEN EN AANSLUITEN

Herladen:

De stroomvoorziening van het apparaat wordt geleverd door een herlaadbare Lithiumbatterij als directe voedingsbron. Dit soort batterij heeft een grote capaciteit. Dit soort batterijen vertonen geen geheugeneffect, dus ze kunnen op leder moment worden opgeladen, of ze nu leeg zijn of niet. Sluit de voedingsadapter aan één kant op de voedingsaansluiting (DC IN) en steek de adapter zelf in een stopcontact om de batterij op te laden. Het volledig laden van een absoluut lege batterij duurt ongeveer zes uur. Opmerking: Schakel tijdens het laden het apparaat uit. Als het rode indicatielampje brandt wordt de batterij geladen. Wanneer de batterij vol is, zal het indicatielampje groen worden.

Gebruik en onderhoud van batterijen:

1. Bedrijfstemperatuur van 0 - 45 Graden Celsius.
2. Haal de voedingsadapter uit het stopcontact wanneer hij niet wordt gebruikt.
3. Het is normaal dat het toestel tijdens het weergeven warmte produceert. Vermijd overmatig gebruik van het toestel.

Aansluiten:

Het apparaat is voorzien van aansluitingen voor een Audio/Video-uitgang (AV UITGANG). Daarmee kan de gebruiker het toestel aansluiten op een TV en de audio en video afspelen via de TV. Zie onderstaande afbeelding voor de juiste manier om het toestel aan te sluiten op een TV.

SYSTEEMINSTELLINGEN

Bediening van het menu

1. Druk de toets SETUP op de afstandsbediening of op het toestel om naar het menu systeeminstellingen te gaan.
2. Druk de pijltjestoetsen LINKS/RECHTS om de instellingenpagina te selecteren.
3. Druk de OP/NEER pijltjestoetsen om de de instellingen te selecteren. Druk BEVESTIGEN, OK of LINKS/RECHTS om naar het geselecteerde onderdeel te gaan. Druk de OP/NEER pijltjestoetsen om de de onderelen te selecteren en druk dan BEVESTIGEN of OK om de keuze te bevestigen.
4. Gebruik de pijltjestoetsen om andere instellingen te selecteren.
5. Druk nogmaals SET om het instellingenmenu te verlaten.

Instellingenpagina:

1. Pagina Algemene Instellingen

- De Pagina Algemene Instellingen bevat zes in te stellen onderdelen: Hoek, OSD, Commentaren, schermbeveiliging, laatste geheugen of MP3 songteksten.

1.1 Hoekindicatie:

• Hoek aan: het scherm geeft de hoekindicatie weer bij het weergeven van een DVD met meerdere hoeken.
  • Hoek uit: het scherm geeft geen hoekindicatie weer.
• Opmerking: Deze functie kan uitsluitend worden gebruikt bij discs met meerdere hoeken.

1.2 Schermtaal:

• Voor het instellen van de schermtaal

1.3 Ondertitels verbergen:

• AAN: Voor het weergeven van verborgen ondertiteling bij het weergeven van commentaren
• UIT: Geeft de verborgen ondertiteling niet weer
- Opmerking: Deze functie kan uitsluitend worden gebruikt bij discs met commentaren

• AAN: Het scherm geeft de schermbeveiliging weer om het scherm te sparen
• UIT: Schakelt deze functies uit

1.5 Laatst geheugeninstelling:

• AAN: ledere keer dat het toestel wordt uitschakeld of het weergeven van een disc wordt gestopt, zal het toestel het laatste weergegeven punt opslaan in zijn geheugen. De volgende keer dat het toestel wordt ingeschakeld met dezelfde disc, zal het systeem het afspelen hervatten van het in het geheugen opgeslagen punt.
  • UIT: Schakelt deze functie uit

1.6 MP3 lyrics

• AAN: Het scherm geeft de songteksten van MP3-bestanden weer
• UIT: Schakelt deze functie uit

2. Pagina luidsprekerinstellingen:

• Instellen mixen
• Kanaal RECHTS/LINKS: mix de audio van de 5.1 kanalen naar het linker/rechter kanaal waarna het wordt weergegeven via de linker en rechter luidspreker.
• Stereo: Mix de audio van de 5.1 kanalen naar het stereo waarna het wordt weergegeven via de linker en rechter luidspreker
• Opmerking: Deze functie kan uitsluitend worden gebruikt bij discs met AC-3, 5.1 kanaal formaten.

3. Instellen SPDIF setup (op toestellen met SPDIF)

3.1 SPDIF-uitgang.

• SPDIF /SLUITEN: Geen digitale Audio-uitgang, uitsluitend analoge uitgang.
• PCM (Pulse Control Modulatie) - Tweekanaals Stereo in digitaal formaat -geschikt voor AV-receivers die de audio-uitgang in PCM mode kunnen decoderen (controleer dit op uw versterker).

4. Dolby-instellingen.

4.1 Dubbel mono.

• Stereo: Uitvoer van Linker/Rechter kanaal wordt weergegeven naar Linker/Rechter luidspreker
• Linker kanaal: Luidsprekers Links/Rechts geven audio linker kanaal weer
  • Rechter kanaal: Luidsprekers Links/Rechts geven audio rechter kanaal weer
  • Gemengd kanaal: Luidsprekers Links/Rechts geven audio weer van gemengd Linker/Rechter kanaal
  • Opmerking: Deze functie werkt alleen voor Dolby AC-3 of Tweekanaals discs.
  • 4.2Compressie Dynamisch Bereik:
• Om een disc te beluisteren op laag volume kunt u de dynamische balans aanpassen.

5. Video-instellingen:

5.1 Beeldkwaliteit: Voor het instellen van de beeldkwaliteit

5.2 Videokwaliteit: Voor het instellen van de videokwaliteit

6. Pagina initiële instellingen:

- U kunt de instellingen instellen wanneer er zich geen disc in het toestel bevindt of het zich in de STOP-stand bevindt

6.1 Geluid, ondertiteling en taal van het schijfmenu.

• Hiermee kunt u de standaardinstellingen voor geluid, ondertiteling en de taal van het schijfmenu instellen. U kunt tegelijkertijd de taal van het geluid kiezen door te drukken op SOUND.
• Opmerking: Als de hierboven ingestelde taal niet op de disc aanwezig is, wordt de standaard taal van de disc weergegeven.

6.2 Leeftijdsbeperking.

• De instellingen voor de configuratie van het toestel maken het mogelijk dat er een wachtwoord wordt ingesteld op de discspeler om het gebruik van het toestel te beperken. Het standaard wachtwoord is 136900.
• Opmerking: Deze functie werkt alleen bij discs met ingebouwde leeftijdsbeperking.

6.3 Instelling van het wachtwoord.

6.4 Formaat van het wachtwoord.

• U kunt de wachtwoordfunctie in- of uitschakelen.
- Opmerking: U dient het juiste wachtwoord in te stellen om het wachtwoord te kunnen wijzigen. Het standaard wachtwoord is 136900.

6.5Wachtwoord.

• U kunt een nieuwe wachtwoord instellen.
- Opmerking: Het standaard wachtwoord 136900 is nog steeds geldig, zelfs als er een nieuw wachtwoord is ingesteld.

6.6 Standaard.

• U kunt de instellingen herinstellen naar de fabrieksinstellingen.
  • Zorg ervoor dat u het toestel uitschakelt.

Weergeven van de disc:

• Sluit de stroomvoorziening aan en zorg ervoor dat het toestel is ingeschakeld.
  • Druk [] om de lade voor de disc te openen en er een disc in te doen.
• Sluit de lade voor de disc. Het toestel leest de disc automatisch.

Weergeven MP3/MPEG4 disc:

Nadat de MP3/MPEG4 disc is gelezen, wordt de inhoud weergegeven op het scherm.

1. Druk de OP/NEER pijltjestoetsen om de map of het bestand te selecteren.
2. Druk OK of BEVESTIGEN om naar de geselecteerde map te gaan en de inhoud hiervan weer te geven.
3. Druk OK of BEVESTIGEN om het geselecteerde bestand weer te geven.

AFSPELEN

Afspelen Kodak CD:

• Plaats de Kodak CD in het toestel. Het toestel speelt de disc automatisch af.
  • Druk [■] om het menu inhoudsopgave van de disc weer te geven.
• Druk de OP/NEER pijltjestoetsen om een foto te selecteren en druk dan BEVESTIGEN of [ ] Het toestel geeft de disc weer vanaf de geselecteerde foto.
  • GOTO: Druk deze toets en selecteer een foto door het invoeren van een volgnummer. Het toestel geeft de disc weer vanaf de geselecteerde foto.
  [■] : Druk deze toets om het afspelen van de disc te pauzeren; druk de toets nogmaals or druk [ ] om het afspelen te hervatten.

[▶]: Druk deze toets om een disc af te spelen of het afspelen te hervatten.

HERHALEN : Druk deze toets om het herhaald afspelen te activeren.

: Pruk deze toets om naar de vorige/volgende foto te springen.

• De LINKS/RECHTS pijltjestoetsen op de afstandsbediening: Druk de pijltjestoets RECHTS om de afbeelding naar rechts te laten roteren, druk de pijltjestoets LINKS om de afbeelding naar links te laten roteren.
• ZOOMEN: Druk deze toets om in/uit te zoomen of de de maal van de foto te herstellen. De pijtjestoetsen kunnen worden gebruikt om de foto te verplaatsen als er is ingezoomd.

Weergeven vanaf USB of SD/MMC-kaart:

• Sluit een USB-toetsel aan op de USB-interface: Druk de toets DVD/USB/SD, het toestel zal de drive automatisch weergeven.
• Steek een SD/MMC-kaart in de SD/MMC kaartsleuf. Druk de toets DVD/USB/SD, het toestel zal de kaart automatisch weergeven.

Afspelen van DIVX-discs:

DIVX is een bestandsformaat voor filmopnames/video. De kwaliteit is hetzelfde als een DVD, maar heeft een grotere capaciteit. Het formaat is AVI en heeft de volgende eigenschappen:

1,5 uur bestand MPEG-12 Formaat DIVX Formaat
DVD(MPEG-2) Ongeveer 1,5-2GB Ongeveer600-800MB
VCD(MPEG-I) Ongeveer 800MB-1 G Ongeveer 200-300 MB

Comparing MPEG-1, MPEG-2 and MPEG-4

	MPEG-1	MPEG-2	MPEG-4
Snelheid(kb/s)	1380kb/s(352X288)	6500kb/s	880kb/s(720X576)
Videokwaliteit	GOED	Uitstekend	Perfect
Hardware vereisten	Laag	Middelmatig	Hoog

TECHNICAL SPECIFICATION

Ondersteunde Discs: DVD/VCD/CD/MP3/MPEG4/DIVX

Schermafmetingen: 18 cm (7 Inch)

Frequentiebereik 20Hz-20KHz

Video-uitgang: IVp-p75 Ohm Ongebalanceerd

Audio-uitgang: 1,4Vrms/10 Kohm

Stroomvoorziening: 9-12V Gelijkspanning

Vermogen: 12W

Bedrijfstemperatuur: 5-40 C

Batterij: Lithiumbatterij

PROBLEEMOPLOSSING

Probleem en Oplossing:

Volg onderstaande aanwijzingen voor het opsporen van de mogelijke oorzaak van het probleem, voordat u contact opneemt met de klantenservice.

Probleem Oorzaak Mogelijke oplossing
Geen Stroom	De voedingsadapter is niet goed aangesloten op het toestel of niet goed in het stopcontact gestoken	Sluit de voedingsadapter aan op de voedingsaansluiting en steek hem in het stopcontact
Geen geluid	Volume staat op de laagste stand	Druk VOL+ om het volume te verhogen
	Het toestel staat in de stand Dempen	Druk DEMPEN om het volume te herstellen
	Het toestel speelt versneld vooruit/achteruit	Druk de toets AFSPELEN of AFSPELEN/PAUZE om het afspelen te hervatten
		Het geluid wordt weergegeven via de luidsprekers zodra de koptelefoon wordt ontkoppeld
Kan de disc niet afspelen	Disc is ondersteboven geplaatst	Plaats de disc op de juiste wijze
	Disc is vuil Reinig de disc
	De disc is niet compatibel met het toestel	Plaats een disc die compatibel is

Probleem Oorzaak Mogelijke oplossing
Storing van de afstandsbediening	De afstandsbediening is niet gericht op de ontvanger	Richt de afstandsbediening op de ontvanger
	De afstand tussen de afstandsbediening en het toestel is te groot	De afstand tussen de afstandsbediening en het toestel mag niet groter zijn dan 6 meter
	Batterijen van de afstandsbedieningen zijn leeg	Plaats nieuwe batterijen
	Er bevinden zich geen batterijen in de afstandsbediening	Plaats batterijen
Het toestel kan niet van de USB of de kaartsleuf lezen.	Totaal geen toegang	Schakel het toestel uit en weer in
	Het aangesloten USB-toestel of de geplaatste Geheugenkaart is niet compatibel	Het toestel ondersteunt de niet-compatibele USB of geheugenkaart niet. Het plaatsen van niet-compatibele USB-toestellen of geheugenkaarten kan er toe leiden dat het toestel geen stroom krijgt. Schakel het toestel uit. Het toestel keert terug naar normaal nadat het weer wordt ingeschakeld.
