MANUAL DE UTILIZADOR PSB 1000-2 RCA BOSCH
Português ...... Página 42
Italiano ...... Pagina 51
Indicações gerais de advertência para ferramentas eléctricas
ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as
instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).
1) Segurança da área de trabalho
a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
c) Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.
a) A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranharados aumentam o risco de um choque eléctrico.
e) Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado uma disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.
3) Segurança de pessoas
a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
4) Utilização e manuseio cuidadoso de ferramentas eléctricas
a) Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalho com a ferramenta eléctrica apropriada na área de potência indicada.
b) Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
d) Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes.
e) Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emper- ram com menos frequência e podem ser condu- zidas com maior facilidade.
g) Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
5) Serviço
a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Instruções de serviço específicas do aparelho
-
Usar uma protecção auricular ao utilizar berbequins de percussão. Ruídos podem provocar a perda auditiva.
▶ Utilizar os punhos adicionais fornecidos com a ferramenta eléctrica. A perda de controle sobre a ferramenta eléctrica pode levar a lesões.
▶ Utilizar detectores apropriados, para encontrar cabos escondidos, ou consultar a companhia eléctrica local. O contacto com cabos eléctricos podem provocar incêndio e choques eléctricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
▶ Desligar imediatamente a ferramenta eléctrica, caso a ferramenta de aplicação bloquear. Esteja atento para altos momentos de reacção que provoquem um contra-golpe. A ferramenta de trabalho é bloqueada quando: – a ferramenta eléctrica é sobrecarregada ou – se for emperrada na peça a ser trabalhada.
Ao executar trabalhos durante os quais possam ser atingidos cabos eléctricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta eléctrica pelas superfícies isoladas do punho. O contacto com um cabo sob tensão pode colocar peças de metal da ferramenta eléctrica sob tensão e levar a um choque eléctrico.
▶ Segurar a ferramenta eléctrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta eléctrica é conduzida com segurança com ambas as mãos.
▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. -
Não processar material que contenha asbesto. Asbesto é considerado como sendo cancerígeno.
▶ Tomar medidas de protecção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos. Por exemplo: Alguns pós são considerados como sendo cancerígenos. Usar uma máscara de protecção contra o pó e, se for possível, utilizar uma aspiração de pó/aparas.
▶ Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir.
Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctrica. - Não utilizar a ferramenta eléctrica com um cabo danificado. Não tocar no cabo danificado e puxar a ficha da tomada, se o cabo for danificado durante o trabalho. Cabos danificados aumentam o risco de um choque eléctrico.
Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções.
O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.
Utilização conforme as disposições
O aparelho é destinado para furar com percussão em tijolos, betão e pedra, assim como furar em madeira, metal, cerâmica e plástico. Aparelhos com regulação electrónica e marcha à direita/à esquerda também são apropriados para aparafusar e cortar roscas.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.
1 Mandril de aperto rápido
2 Comutador "Furar/furar com percussão"
3 Indicação de marcha à direita (PSB 1000-2 RCE/PSB 1000-2 RCA)
4 Indicação de marcha à esquerda (PSB 1000-2 RCE/PSB 1000-2 RCA)
5 Indicação stand-by (PSB 1000-2 RCE/PSB 1000-2 RCA)
6 Indicação de protecção contra sobrecarga (PSB 1000-2 RCE/PSB 1000-2 RCA)
7 Roda de ajuste "Speed Control" (PSB 1000-2 RCE/PSB 1000-2 RCA)
8 Tecla de fixação para o interruptor de ligar-desligar
9 Interruptor de ligar-desligar
10 Comutador do sentido de rotação
11 Comutador de marchas
12 Punho adicional com admissão para o dispositivo de aspiração*
13 Anel de ajuste para o limitador de profundidade*
14 Guia telescópico*
15 Teclas de desbloqueio para o contentor de pó*
16 Contentor de pó*
17 Anel de protecção contra pó*
18 Adaptador para conexão ao berbequim pneumático*
19 Parafuso de orelhas para ajuste do punho adicional
20 Fecho do contentor de pó*
21 Elemento do filtro (sistema de filtro micro)*
22 Tecla para ajuste do esbarro de profundidade
23 Punho adicional*
24 Esbarro de profundidade*
25 Bucha dianteira
26 Bucha traseira
27 Bit de aparafusamento*
28 Porta-pontas universal*
29 Chave de sextavado interno**
30 Roda de ajuste para pré-selecção do número de rotações (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
31 Indicação de marcha à direita
(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
32 Indicação de marcha à esquerda
(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.
**de tipo comercial (não incluído no volume de fornecimento)
Informação sobre ruídos/vibrações
Valores de medição averiguados conforme EN 60745.
O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 97 dB(A); Nível de potência acústica 108 dB(A). Incerteza K=3 dB.
Usar protecção auricular!
Valores totais de vibração (soma dos vectores das três direcções) determinadas conforme EN 60745 :
Furar em metal: Valor de emissão de vibrações a_h=3,7 m/s^2 , incerteza K=1,5 m/s^2 ,
Furar com percussão em betão: Valor de emissão de vibrações a_h=21 m/s^2 , incerteza K=2,3 m/ s^2 ,
Aparafusar: Valor de emissão de vibrações a_h<2,5 m/s^2 , incerteza K=1,5 m/s^2 .
!ATENÇÃO
O nível de vibrações indicado nestas instruções foi medido conforme um
processo de medição normalizado na norma EN 60745 e pode ser utilizado para a comparação de aparelhos.
O nível de vibrações variará de acordo com a aplicação da ferramenta eléctrica. Em alguns casos o nível de vibrações pode ser superior ao indicado nestas instruções. É possível que o impacto de vibrações seja subestimado se a ferramenta eléctrica for regularmente utilizada de maneira semelhante.
Nota: Para uma avaliação exacta do impacto de vibrações durante um certo período de trabalho, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de trabalho.
Declaração de conformidade
CE
Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 89/336/CEE, 98/37/CE (até 28.12.2009), 2006/42/EG (desde 29.12.2009).
| Berbequim de percussão | PSB 700-2 RE | PSB 780-2 RE | PSB 800-2 RA | PSB 1000-2 RCA PSB 1000-2 RCE | |
| N° do produto | 3 603 A72 5.. | 3 603 A72 7.. | 3 603 A72 7.. | 3 603 A72 8.. | |
| Potência nominal consumida | W | 701 | 800 | 800 | 1010 |
| Potência útil | W | 360 | 420 | 420 | 530 |
| N° de rotação em ponto morto | |||||
| – Primeira marcha | min^-1 | 0–800 | 0–1100 | 0–1100 | 0–1100 |
| – Segunda marcha | min^-1 | 0–2600 | 0–2800 | 0–2800 | 0–2800 |
| N° de percussão | min^-1 | 44200 | 47600 | 47600 | 47600 |
| Binário nominal (Primeira/segunda marcha/posição "S") | Nm | 4,4/1,3/– | 2,9/1,2/– | 2,9/1,2/– | 2,6/1,0/2,6 |
| Binário com máx. potência útil (Primeira/segunda marcha/posição "S") | Nm | 25/9/– | 30/11/– | 30/11/– | 22*/9*/33 |
| Pré-selecção do número de rotação | ● | ● | ● | ● | |
| Marcha à direita/à esquerda | ● | ● | ● | ● | |
| ∅ de gola do veio | mm | 43 | 43 | 43 | 43 |
| máx. diâmetro de perfuração ∅ (Primeira/segunda marcha) | |||||
| – Muramentos | mm | 22/16 | 22/16 | 22/16 | 22/16 |
| – Betão | mm | 20/13 | 20/13 | 20/13 | 20/13 |
| – Aço | mm | 13/8 | 13/8 | 13/8 | 16/8 |
| – Madeira | mm | 40/25 | 40/25 | 40/25 | 40/25 |
| máx. ∅ de aparafusamento | mm | 8 | 10 | 10 | 12 |
| Faixa de aperto do mandril | mm | 1,5–13 | 1,5–13 | 1,5–13 | 1,5–13 |
| Peso conforme EPTA-Procedure 01/2003 | kg | 2,4 | 2,4 | 2,4 | 2,4 |
| Classe de protecção | ☐/II | ☐/II | ☐/II | ☐/II | |
* Desligamento electrónico
As indicações só valem para tensões nominais [U] 230/240 V. Estas indicações podem variar no caso de tensões inferiores e em modelos específicos dos países.
Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar.
Montagem

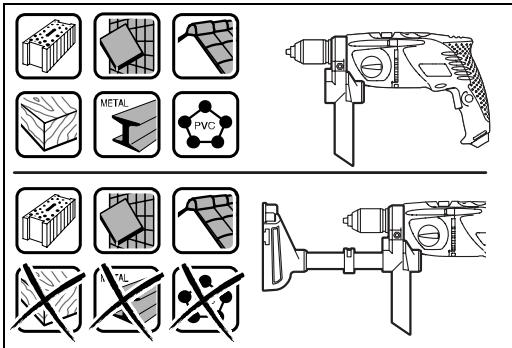

Aspiração de pó/de aparas
Só utilizar o dispositivo de aspiração para trabalhar em betão, tijolos e pedras de cantaria.
Aparas de madeira e de plástico podem provocar facilmente obstruções.
▶ Atenção, perigo de incêndio! Não trabalhar materiais metálicos com o dispositivo de aspiração montado. Aparas metálicas quentes podem inflamar o dispositivo de aspiração.

Para obter um resultado de aspiração ideal, deverá observar as seguintes indicações:
- Tenha atenção, para que o dispositivo de aspiração esteja alinhado com a peça a ser trabalhada ou com a parede. Desta forma também é mais fácil furar rectangularmente.
- Ao trabalhar com o dispositivo de aspiração, deverá sempre trabalhar com o máximo número de rotação.
- Após alcançar a profundidade de perfuração desejada, puxar primeiramente a broca do furo e de seguida desligar o berbequim pneumático.
- Controlar regularmente o estado do elemento de filtro 21. O elemento do filtro deve ser imediatamente substituido se estiver danificado.
- O anel de protecção contra pó 17 pode ser especialmente desgastado durante trabalhos com grandes diâmetros de perfuração. Este deve ser substituido se estiver danificado.
Colocar o dispositivo de aspiração (veja figura A)
De acordo com o tipo de trabalho desejado, deverá deslocar o adaptador 18 completamente para a direita (funcionamento manual direito) ou para a esquerda (funcionamento manual esquerdo) e empurrar o guia telescópico 14 para a respectiva admissão do punho adicional 12.
Soltar o parafuso de orelhas 19 e colocar o punho adicional 12, com o dispositivo de aspiração montado, sobre a garganta de fuso do berbequim pneumático, de modo que o adaptador 18 engate na respectiva abertura abaixo do mandril de brocas de aperto rápido.
Reapertar a porca de orelhas 19.
Limpar o dispositivo de aspiração (veja figura B)
Deslocar o fecho 20 para cima ou esvaziar o contentor de pó 16, antes de remover o dispositivo de aspiração.
O contentor de pó 16 é suficiente para aproximadamente 40 furos com um diâmetro de 6 mm.
So a aspiração se tornar mais fraca ou se o contentor de pó 16 estiver cheio pela metade, deverá esvaziar o contentor de pó 16. Para tal deverá premir as teclas de desbloqueio 15 e retirar o contentor de pó 16.
Puxar o elemento de filtro 21 do contentor de pó 16 para baixo. Esvaziar e limpar o contentor de pó 16. Bater no elemento de filtro 21 para remover todo o pó.
Verificar se o elemento de filtro 21 apresenta danos e substituí-lo se necessário.
Colocar o elemento de filtro 21 no contentor de pó 16 e introduzir o contentor de pó 16 no dispositivo de aspiração, primeiramente com o lado de baixo e então inclinando para cima, até engatar em cima.
Retirar o dispositivo de aspiração
Soltar o parafuso de orelhas 19 e puxar o punho adicional 12, com o dispositivo de aspiração montado, da gola do veio do berbequim pneumático.
Girar completamente o adaptador 18 e puxar o guia telescópico 14 do punho adicional 12.
Punho adicional (Modelos com aspiração de pó)
Só utilizar a sua ferramenta eléctrica com o punho adicional 12
O punho adicional 12 pode ser utilizado com ou sem dispositivo de aspiração montado. O punho adicional 12 pode ser fixo em duas posições, veja capítulo "Colocar o dispositivo de aspiração".
Ajustar a profundidade de perfuração (veja figura C)
Com o dispositivo de aspiração montado é possível ajustar a profundidade de perfuração "X".
Introduzir uma broca no mandril de brocas e apertar a broca como descrito no capítulo "Troca de ferramenta". Girar o anel de ajuste do esbarro de profundidade 13 para baixo, até ser possível deslocar o guia telescópico 14. Encostar a ferramenta eléctrica, desligada, firmemente sobre o cando da superfície a ser furada, até a broca sobressair do dispositivo de aspiração, pela medida da profundidade de perfuração "X" desejada. Empurrar o anel de ajuste para o limitador de profundidade 13 no punho adicional 12 e girar o anel de ajuste para cima, para manter a distância verificada.
Punho adicional (Modelos sem aspiração de pó) (ver figuras D–E)
- Só utilizar a sua ferramenta eléctrica com o punho adicional 23.
O punho adicional 23 pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadiga.
PSB 700-2 RE (veja figura D)
Girar o parafuso de orelhas para o ajuste do punho adicional 19 no sentido contrário dos ponteiros do relógio e deslocar o punho adicional 23 para a posição desejada. Em seguida deverá girar o parafuso de orelhas 19 no sentido dos ponteiros do relógio para apertar.
PSB 780-2 RE/PSB 1000-2 RCE (veja figura E)
Girar a parte inferior do punho adicional 23 no sentido contrário dos ponteiros do relógio e deslocar o punho adicional 23 para a posição desejada. Em seguida girar a parte inferior do punho adicional 23 no sentido dos ponteiros do relógio para reapertar.
Ajustar a profundidade de perfuração (ver figuras D–E)
Com o esbarro de profundidade 24 é possível determinar a profundidade de perfuração X desejada.
Pressionar a tecla para o ajuste do esbarro de profundidade 22 e colocar o esbarro de profundidade no punho adicional 23.
O estriamento no esbarro de profundidade 24 deve mostrar para cima.
Puxar o esbarro de profundidade para fora, de modo que a distância entre a ponta da broca e a ponta do esbarro de profundidade corresponda à profundidade de perfuração desejada X.
Troca de ferramenta
▶ Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
Mandril de aperto rápido (PSB 1000-2 RCE/PSB 1000-2 RCA/ PSB 800-2 RA/PSB 780-2 RE) (veja figura F)
O veio de perfuração está bloqueado quando o interruptor de ligar-desligar 9 não está premido. Isto possibilita uma troca rápida, confortável e fácil da ferramenta de trabalho no mandril de brocas.
Abrir o mandril de brocas de aperto rápido 1 girando no sentido de rotação ①, até ser possível introduzir a ferramenta. Introduzir a ferramenta.
Fixar a bucha do mandril de brocas de aperto rápido 1, girando manualmente no sentido de rotação 2, até não ouvir mais nenhum som de catraca (clic). Isto trava automaticamente o mandril de brocas.
O travamento solta-se novamente, logo que girar a bucha no sentido contrário para remover a ferramenta.
Mandril de aperto rápido (PSB 700-2 RE) (veja figura G)
Segurar a bucha traseira 26 do mandril de aperto rápido 1 e girar a bucha dianteira 25 no sentido dos ponteiros do relógio ①, até poder introduzir a ferramenta. Introduzir a ferramenta.
Segurar a bucha traseira 26 do mandril de brocas de aperto rápido 1 e girar a bucha dianteira 25 firmemente com a mão no sentido de rotação ②, até não escutar mais um clique. Isto trava automaticamente o mandril de brocas.
O travamento se solta novamente se, para remover a ferramenta, girar a bucha dianteira 25 no sentido contrário.
Ferramentas de aparafusamento (ver figuras H-I)
Se for utilizar pontas de aparafusamento 27, deveria sempre utilizar um suporte universal para pontas 28. Só utilizar bits de aparafusamento apropriados para o cabeçote de aparafusamento.
Para furar, deverá sempre colocar o comutador "Furar/furar com percussão" 2 sobre o símbolo "Furar".
Trocar o mandril de brocas
- Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
Desmontar o mandril de brocas (veja figura J)
Desmontar o punho adicional e colocar o selector de marcha 11 na posição central, entre a primeira e a segunda marcha.
Introduzir um pino de aço, ∅ 4 mm com aprox. 50 mm de comprimento, no furo da gola do veio para bloquear o veio de perfuração.
Introduzir uma chave para parafusos sextavados internos 29 como o lado curto, no mandril de aperto rápido 1.
Colocar a ferramenta eléctrica sobre uma base firme, p.ex. uma bancada de trabalho. Segurar firmemente a ferramenta eléctrica e soltar o mandril de brocas de aperto rápido 1 girando a chave de sextavado interior 29 no sentido de rotação ①. Um mandril de brocas de aperto rápido demasiadamente apertado pode ser afrouxado com um leve golpe sobre o lado comprido da chave de mandril de brocas 29. Remover a chave de sextavado interior do mandril de brocas de aperto rápido e desaparafusá-lo completamente.
Montar o mandril de brocas (veja figura K)
A montagem do mandril de brocas de coroa de aperto rápido é realizada em sequência invertida.
Remover o pino de aço do furo, após terminar a montagem do mandril de brocas.

O mandril de brocas deve ser apertado com um binário de aprox. 50–55 Nm.
Funcionamento
Colocação em funcionamento
▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V.
Indicação de prontidão (Stand-by) (PSB 1000-2 RCE/ PSB 1000-2 RCA)
Com a ficha de rede introduzida e com tensão de rede existente, ilumina-se a indicação de prontidão (Stand-by) 5. Se não for possível ligar a ferramenta eléctrica, com a indicação de prontidão (Stand-by) iluminada, deverá enviá-la a uma oficina de serviço pós-venda para ferramentas eléctricas Bosch.
Ajustar o sentido de rotação (veja figura L)
Com o comutador de sentido de rotação 10 é possível alterar o sentido de rotação da ferramenta eléctrica. Com o interruptor de ligar-desligar pressionado 9 isto no entanto não é possível.
Marcha à direita: Premir o comutador do sentido de rotação 10 completamente para a direita para furar ou apertar parafusos.
PSB 1000-2 RCE/PSB 1000-2 RCA: A indicação de rotação à direita 3 ilumina-se.
PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: A indicação de rotação à direita 31 indica o sentido de rotação seleccionado.
Marcha à esquerda: Premir o comutador do sentido de rotação 10 completamente para a esquerda para soltar ou desapertar parafusos e porcas.
PSB 1000-2 RCE/PSB 1000-2 RCA: A indicação de rotação à esquerda 4 ilumina-se.
PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: A indicação de rotação à esquerda 32 indica o sentido de rotação seleccionado.
Ajustar o tipo de funcionamento

Furar e aparafusar
Colocar o comutador 2 sobre o símbolo "Furar".

Furar com percussão
Colocar o comutador 2 sobre o símbolo "Furar com percussão".
O comutador 2 engata perceptivelmente e também pode ser accionado com o motor em funcionamento.
Ligar e desligar
Para a colocação em funcionamento da ferramenta eléctrica deverá pressionar o interruptor de ligar-desligar 9 e manter pressionado.
Para fixar o interruptor de ligar-desligar 9 deverá premir a tecla de fixação 8.
Para desligar a ferramenta eléctrica, deverá soltar o interruptor de ligar-desligar 9 ou se estiver travado com a tecla de fixação 8, deverá pressionar o interruptor de ligar-desligar 9 por instantes e em seguida soltar novamente.
Seleção mecânica de marcha
- Só accionar o selector de marcha 11 com a ferramenta eléctrica parada.
Com o selector de marcha 11 podem ser seleccionadas 2 gamas de número de rotação.

Marcha I:
baixa gama de número de rotações; para trabalhar com grandes diâmetros ou para aparafusar.

Marcha II:
alta gama de número de rotações; para trabalhar com pequeno diâmetro de perfuração.

PSB 1000-2 RCE/PSB 1000-2 RCA: Posição "S":
baixa gama de número de rotações; para trabalhar com grande binário, p.ex. para trabalhar com coroas de perfuração ocas ou para aparafusar.
Se não for possível deslocar completamente o selector de marcha 11, deverá girar um pouco o veio de accionamento com a broca.
Protecção contra sobrecarga (PSB 1000-2 RCE/PSB 1000-2 RCA)
O accionamento do veio de perfuração é interrompido se a ferramenta de trabalho emperrar ou enganchar. Sempre segurar, devido às forças produzidas, a ferramenta eléctrica firmemente com ambas as mãos e manter uma posição firme.
A indicação da protecção contra sobrecarga 6 pisca, se a ferramenta eléctrica for muito carregada. Reduzir a carga para continuar a trabalhar.
No caso de sobrecarga, a ferramenta eléctrica é desligada e a indicação de protecção contra sobrecarga 6 permanece iluminada. Soltar o interruptor de ligar-desligar 9 e religar a ferramenta eléctrica para continuar a trabalhar.
A indicação da protecção contra sobrecarga 6 permanece iluminada, quando o selector de marcha 11 está na posição "S".
▶ Na posição “S” do selector de marcha 11, a protecção contra sobrecarga está desactivada. Conte com altos momentos de reacção se a ferramenta de trabalho bloquear.
Após prolongado trabalho com baixo n° de rotação, deveria permitir que a ferramenta eléctrica funcione em vazio durante aprox. 3 minutos com máximo n° de rotação, para poder arrefecer.
Ajustar o nº de rotação/nº de percussão
O número de rotação/de percussão da ferramenta eléctrica ligada pode ser regulado sem escalonamento, dependendo de quanto premir o interruptor de ligardesligar 9.
Uma leve pressão sobre o interruptor de ligardesligar 9 provoca um baixo n° de rotação/n° de percussão. Aumentando a pressão, é aumentado o n° de rotação/n° de percussão.
Pré-seleccionar o n° de rotação/n° de percussão (veja figura M) (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
Com a roda de pré-selecção do número de rotações 30 é possível pré-seleccionar o número de oscilações necessário durante o funcionamento.
O nº de rotações/percussões necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.
Pré-selecção electrónica do número de rotações (Speed Control) (PSB 1000-2 RCE/PSB 1000-2 RCA)
Com a roda de ajuste “Speed Control” 7 é possível pré-seleccionar o número de rotações/percussões necessário durante o funcionamento.
O n° de rotações/percussões necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.

l:
Para trabalhar com número de rotações pequeno.

II:
Para trabalhar com número de rotações médio.

III:
Para trabalhar com número de rotações alto.

Para trabalhar com máximo número de rotações.
Indicações de trabalho
▶ Utilizar os punhos adicionais fornecidos com a ferramenta eléctrica. A perda de controle sobre a ferramenta eléctrica pode levar a lesões.
Recomendações
Após prolongado trabalho com baixo n° de rotação, deveria permitir que a ferramenta eléctrica funcione em vazio durante aprox. 3 minutos com máximo n° de rotação, para poder arrefecer.
Colocar o comutador 2 sobre o símbolo “Furar” para furar ladrilhos. Após perfurar o ladrilho deverá o comutador sobre o símbolo “Furar com percussão” para trabalhar com percussão.
Para trabalhos em betão, pedra e muramentos devem ser utilizadas brocas de metal duro.
Para furar metal só devem ser utilizadas brocas HSS (HSS=aço de corte rápido de alta potência) afiadas e em perfeito estado. O programa de acessórios Bosch garante a respectiva qualidade.
Com o aparelho de afiar brocas (acessório) é possível afiar facilmente brocas helicoidais com um diâmetro de 2,5–10 mm.
Manutenção e serviço
Manutenção e limpeza
▶ Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada.
- Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch.
Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica.
Serviço pos-venda e assistência ao cliente
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultores Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Tel.: +351 (021) 8 50 00 00
Fax: +351 (021) 8 51 10 96
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: +55 (0800) 70 45446
E-Mail: sac@bosch-sac.com.br
Eliminação
Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.
Apenas países da União Europeia:

Não deitar ferramentas eléctricas no lixo doméstico!
De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as
ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
Sob reserva de alterações.
