MANUALE UTENTE PSB 1000-2 RCA BOSCH

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA

Leggere tutte le avvertenze di pericolo e le istruzioni opera-

tive. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
c) Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.

e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elet-troutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
c) Evitare l'accensione involontaria dell'elet-troutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elet-troutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.

g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli elettroutensili

a) Non sottoporre la macchina a sovracca- rico. Per il proprio lavoro, utilizzare esclus- ivamente l'elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.

b) Non utilizzare mai elettroutensili con inter-ruttori difettosi. Un elettroutensile con l'inter-ruttore rotto è pericoloso e deve essere aggiustato.

c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettrousile possa essere messo in funzione involontariamente.

d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.

e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.

f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.

g) Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elet-troutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5) Assistenza

a) Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Istruzioni di sicurezza specifiche per la macchina

Indossare cuffie di protezione quando si utilizzano trapani battenti. L'effetto del rumore può provocare la perdita dell'udito.
Utilizzare le impugnature supplementari fornite insieme all'elettroutensile. La perdita di controllo sull'elettroutensile può comportare il pericolo di incidenti.
▶ AI fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali.
▶ Spegnere immediatamente l'elettroutensile quando l'utensile accessorio si blocca. Aspettarsi sempre alti momenti di reazione che possono provocare un contraccolpo. L'utensile accessorio si blocca quando:

- l'elettroutensile è sottoposto a sovraccarico oppure

- prende angolature improprie nel pezzo in lavorazione.

▶ Quando si eseguono lavori in cui vi è pericolo che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico della macchina stessa, tenere l'elettroutensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell'elettroutensile e provoca quindi una scossa elettrica.
Durante le operazioni di lavoro è necessario tenere l'elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l'elettroutensile tenendolo sempre con entrambe le mani.
▶ Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
▶ Non lavorare mai materiali contenenti amianto. L'amianto è ritenuto materiale cancerogeno.

▶ Prendere dei provvedimenti appropriati in caso che durante il lavoro dovessero svilup-parsi polveri dannose per la salute, infiammabili oppure esplosive. Ad esempio: Alcune polveri sono considerate cancerogene. Portare una maschera di protezione contro la polvere ed utilizzare, se collegabile, un sistema di aspirazione polvere/aspirazione trucioli.
▶ Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolarmente pericolose. La polvere di metalli leggeri può essere infiammabile ed esplosiva.
▶ Prima di posare l'elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elettroutensile.
- Mai utilizzare l'elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo mentre si lavora. Cavi danneggiati aumentano il rischio di una scossa di corrente elettrica.

Descrizione del funzionamento

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

La macchina è idonea per l'esecuzione di forature battenti in mattoni, nel calcestruzzo e nel materiale minerale; essa è adatta anche per forare ed avvitare nel legname, nel metallo, nella ceramica e nelle materie plastiche. Macchine con regolazione elettronica e funzionamento reversibile sono adatte anche per avvitare e per tagliare filettature.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Mandrino autoserrante
2 Selettore «Foratura/Foratura battente»
3 Spia della direzione di marcia rotazione destrorsa (PSB 1000-2 RCE/PSB 1000-2 RCA)
4 Spia della direzione di marcia rotazione sinistrorsa (PSB 1000-2 RCE/PSB 1000-2 RCA)
5 Spia stand-by (PSB 1000-2 RCE/PSB 1000-2 RCA)

6 Spia per protezione contro il sovraccarico (PSB 1000-2 RCE/PSB 1000-2 RCA)
7 Rotellina di regolazione «Speed Control» (PSB 1000-2 RCE/PSB 1000-2 RCA)
8 Tasto di bloccaggio per interruttore avvio/arresto
9 Interruttore di avvio/arresto
10 Commutatore del senso di rotazione
11 Commutatore di marcia
12 Impugnatura supplementare con attacco per dispositivo di aspirazione*
13 Anello di regolazione per battuta di profondità*
14 Guida telescopica*
15 Tasti di sbloccaggio per il contenitore per la polvere*
16 Contenitore per la polvere*
17 Anello antipolvere*
18 Adattatore per attacco al trapano battente*
19 Vite ad alette per la regolazione dell'impugnatura supplementare
20 Chiusura per contenitore per la polvere*
21 Elemento filtrante (micro filtersystem)*
22 Tasto per la regolazione dell'asta di profondità
23 Impugnatura supplementare*
24 Asta di profondità*
25 Boccola anteriore
26 Boccola posteriore
27 Bit cacciavite*
28 Portabit universale*
29 Chiave a brugola**
30 Rotellina di selezione numero giri (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
31 Spia della direzione di marcia rotazione destrorsa (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
32 Spia della direzione di marcia rotazione sinistrorsa (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

*L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.

**disponibili in commercio (non compreso nel volume di fornitura)

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformemente alla norma EN 60745.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 97 dB(A); livello di potenza acustica 108 dB(A). Incertezza della misura K=3 dB.

Usare la protezione acustica!

Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformemente alla norma EN 60745:

Foratura nel metallo: Valore di emissione dell'oscillazione a_h=3,7 m/s^2 , Incertezza della misura K=1,5 m/s^2 ,

Foratura a percussione nel calcestruzzo: Valore di emissione dell'oscillazione a_h=21 m/s^2 , Incertezza della misura K=2,3 m/s ^2 ,

Avvitatura: Valore di emissione dell'oscillazione a_h<2,5 m/s^2 , Incertezza della misura K=1,5 m/s^2 .

AVVERTENZA

Il livello di oscillazione indicato nelle presenti istruzioni è stato rile-

vato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere dunque utilizzato per il confronto fra macchine.

Il livello di oscillazione è soggetto a cambiamenti a seconda di come si usa l'elettroutensile e può in alcuni casi arrivare a livelli che vanno oltre quello riportato nelle presenti istruzioni. Il carico dell'oscillazione potrebbe essere sottovalutato se l'elettroutensile dovesse essere utilizzato regolarmente in questo modo.

Nota bene: Per una valutazione precisa del carico dell'oscillazione nel corso di un determinato periodo di tempo operativo bisognerebbe considerare anche i tempi in cui la macchina è spenta oppure è accesa ma non viene utilizzata effettivamente. Ciò può ridurre chiaramente il carico dell'oscillazione in relazione al completo periodo operativo.

Dichiarazione di conformità

Assumendone la piena responsabilità, dichiariamo che il prodotto descritto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 89/336/EWG, 98/37/EG (fino al 28.12.2009), 2006/42/EG (a partire dal 29.12.2009).

* Disinserimento elettronico
Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.
Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare.

Montaggio

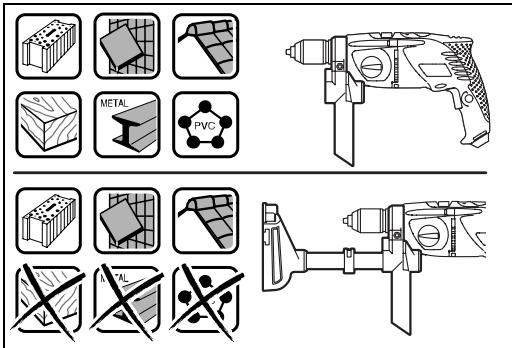

Aspirazione polvere/aspirazione trucioli

▶ Utilizzare il dispositivo di aspirazione soltanto in caso di lavorazione di calcestruzzo, mattone e materiale da costruzione. Trucioli di legno oppure di materiale sintetico possono provocare facilmente intasamenti.
▶ Attenzione: Pericolo d'incendio! Quando il dispositivo di aspirazione è montato non lavorare materiali metallici. Trucioli metallici troppo caldi possono far prendere fuoco il dispositivo di aspirazione.

Per poter raggiungere un risultato ottimale di aspirazione, si prega di tenere presente le seguenti avvertenze:

• Accertarsi che il dispositivo di aspirazione aderisca bene al pezzo in lavorazione oppure alla parete. In questo modo si facilitano contemporaneamente operazioni di foratura ad angolo retto.
• Quando si impiega il dispositivo di aspirazione, operare sempre al massimo del numero di giri.
• Una volta raggiunta la profondità della foratura richiesta, estrarre prima la punta dal foro trapanato e spegnere quindi il trapano battente.
• Controllare regolarmente lo stato dell'elemento filtrante 21. In caso di elemento filtrante difettoso, sostituirlo immediatamente.
• In modo particolare quando si lavora con punte con un grosso diametro è possibile che l'anello antipolvere 17 si consumi. In caso di difetto, sostituirlo.

Applicazione del dispositivo di aspirazione (vedi figura A)

A seconda del modo operativo richiesto, posizionare l'adattatore 18 fino alla battuta di arresto verso destra (esercizio con mano destra) oppure verso sinistra (esercizio con mano sinistra) e spingere la guida telescopica 14 nel rispettivo attacco dell'impugnatura supplementare 12.

Allentare la vite ad alette 19 ed applicare l'impugnatura supplementare 12 con il dispositivo di aspirazione montato in modo tale sul collare alberino del trapano battente che l'adattatore 18 faccia presa nella rispettiva apertura che si trova nella parte inferiore del mandrino autoserrante. Avvitare forte la vite ad alette 19.

Pulizia del dispositivo di aspirazione (vedi figura B)

Spingere la chiusura 20 verso l'alto oppure svuotare il contenitore per la polvere 16, prima di posare il dispositivo di aspirazione.

Il contenitore per la polvere 16 basta per circa 40 forature con punte con un diametro da 6 mm.

Quando l'aspirazione diventa più debole oppure quando il contenitore per la polvere 16 è riempito fino a quasi la metà, si deve svuotare il contenitore per la polvere 16. Premere a tal fine i tasti di sbloccaggio 15 e rimuovere il contenitore per la polvere 16.

Rimuovere l'elemento filtrante 21 dal contenitore per la polvere 16 tirandolo verso il basso. Svuotare il contenitore per la polvere 16 e pulirlo. Pulire l'elemento filtrante 21 dando dei colpi.

Controllare se l'elemento filtrante 21 abbia subito dei danni e, se il caso, sostituirlo.

Inserire l'elemento filtrante 21 nel contenitore per la polvere 16 ed applicare il contenitore per la polvere 16 prima nella parte inferiore del dispositivo di aspirazione e ribaltarlo quindi fino a farlo bloccare nella parte superiore.

Rimozione del dispositivo di aspirazione

Allentare la vite ad alette 19 e tirare l'impugnatura supplementare 12 con il dispositivo di aspirazione montato estraendolo dal collare alberino del trapano battente.

Ribaltare l'adattatore 18 fino alla battuta di arresto ed estrarre la guida telescopica 14 dall'impugnatura supplementare 12.

Impugnatura supplementare (Modelli con l'aspirazione polvere)

Impiegare l'elettroutensile in dotazione soltanto con l'impugnatura supplementare 12.

L'impugnatura supplementare 12 può essere utilizzata con o senza dispositivo di aspirazione montato. L'impugnatura supplementare 12 può essere fissata in 2 diverse posizioni, vedere Capitolo «Applicazione del dispositivo di aspirazione».

Regolazione della profondità di foratura (vedi figura C)

Con il dispositivo di aspirazione montato è possibile regolare la profondità della foratura «X».

Applicare una punta nel mandrino portapunta e serrare la punta come da descrizione nel capitolo «Cambio degli utensili». Ruotare l'anello di regolazione per la battuta di profondità 13 verso il basso fino a quando potrà essere spostata sulla guida telescopica 14. Applicare l'elettroutensile ancora spento al margine della superficie in cui si intende eseguire il foro e premere fino a fare uscire la punta dal dispositivo di aspirazione nella misura prevista per la profondità della foratura «X». Spingere quindi l'anello di regolazione per la battuta di profondità 13 all'impugnatura supplementare 12 e ruotare quindi l'anello di regolazione verso l'alto per fissare la distanza in questo modo rilevata.

Impugnatura supplementare (Modelli senza l'aspirazione polvere) (vedi figure D-E)

▶ Utilizzare il Vostro elettroutensile soltanto con l'impugnatura supplementare 23.

L'impugnatura supplementare 23 può essere spostata liberamente e regolata in modo da permettere di prendere una posizione di lavoro di assoluta maneggevolezza.

PSB 700-2 RE (vedi figura D)

Per la regolazione dell'impugnatura supplementare 19 girare la vite ad alette in senso antiorario e spostare l'impugnatura supplementare 23 sulla posizione richiesta. Una volta conclusa l'operazione, avvitare di nuovo forte la vite ad alette 19 in senso orario.

PSB 780-2 RE/PSB 1000-2 RCE (vedere figura E)

Girare la maniglia inferiore dell'impugnatura supplementare 23 in senso antiorario e spostare l'impugnatura supplementare 23 alla posizione richiesta. Avvitare dunque la maniglia inferiore dell'impugnatura supplementare 23 di nuovo bene in senso orario.

Regolazione della profondità di foratura (vedi figure D-E)

Tramite l'asta di profondità 24 è possibile determinare la profondità della foratura richiesta X.

Premere il pulsante per la regolazione dell'asta di profondità 22 ed applicare l'asta di profondità nell'impugnatura supplementare 23.

La scanalatura all'asta di profondità 24 deve indicare verso l'alto.

Estrarre l'asta di profondità fino a quando la distanza tra l'estremità della punta e l'estremità della guida profondità corrisponde alla richiesta profondità della foratura X.

Cambio degli utensili

▶ Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.

Mandrino autoserrante

(PSB 1000-2 RCE/PSB 1000-2 RCA/

PSB 800-2 RA/PSB 780-2 RE) (vedere figura F)

Quando non si preme l'interruttore di avvio/arresto 9 il mandrino autoserrante si blocca. Ciò permette di sostituire l'utensile accessorio nel mandrino autoserrante in maniera veloce, comoda e semplice.

Aprire il mandrino autoserrante 1 ruotando nel senso di rotazione ① fino a quando l'utensile può essere inserito. Inserire l'utensile.

Ruotare manualmente con forza la boccola del mandrino autoserrante 1 nel senso di rotazione ② fino a quando non è più precettibile alcun rumore. In questo modo il mandrino viene bloccato automaticamente.

Per sbloccarlo di nuovo quando si intende togliere l'utensile accessorio, si gira la boccola anteriore in senso contrario.

Mandrino autoserrante (PSB 700-2 RE) (vedere figura G)

Tenere ferma saldamente la boccola posteriore 26 del mandrino autoserrante 1 e ruotare la boccola anteriore 25 nel senso di rotazione ①, fino a quando l'utensile può essere inserito. Inserire l'utensile.

Tenere ferma saldamente la boccola posteriore 26 del mandrino autoserrante 1 e chiudere manualmente con forza la boccola anteriore 25 nel senso di rotazione ②, fino a quando non è più udibile alcun clic. In questo modo il mandrino viene bloccato automaticamente.

Lo sblocco avviene quando, per togliere l'utensile, si gira la boccola anteriore in senso contrario 25.

Accessori per avvitare (vedi figure H-I)

In caso di utilizzo di lame cacciavite 27 si deve ricorrere sempre all'impiego di un portabit universale 28. Usare esclusivamente bit cacciavite che siano adatti alla testa della vite.

Per eseguire avvitature, mettere il selettore «Foratura/Foratura battente» 2 sempre sul simbolo «Foratura».

Sostituzione del mandrino

▶ Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.

Smontaggio del mandrino autoserrante (vedi figura J)

Smontare l'impugnatura supplementare e posizionare il commutatore di marcia 11 in posizione centrale tra 1a e 2a marcia.

Per bloccare l'alberino filettato, infilare un perno in acciaio ∅ 4 mm con una lunghezza di ca. 50 mm nel foro del collare alberino.

Inserire il gambo corto della chiave a brugola 29 anteriormente nel mandrino portapunta 1.

Posare l'elettroutensile su un basamento piano e resistente, p.es. un banco di lavoro. Tenere saldamente l'elettroutensile e sbloccare il mandrino autoserrante 1 girando la chiave per vite ad esagono cavo 29 nel senso di rotazione ①. In caso di mandrino autoserrante bloccato è possibile sbloccarlo dando un leggero colpo sul lungo gambo della chiave per vite ad esagono cavo 29. Togliere la chiave per vite ad esagono cavo dal mandrino autoserrante e svitare completamente il mandrino autoserrante.

Montaggio del mandrino autoserrante (vedi figura K)

Il montaggio del mandrino autoserrante avviene eseguendo inversamente le stesse operazioni.

Una volta terminata l'operazione di montaggio del mandrino portapunta, estrarre di nuovo il perno in acciaio dalla foratura.

Il mandrino portapunta deve essere stretto con un momento di coppia pari a 50–55 Nm.

Uso

Messa in funzione

▶ Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegati anche alla rete di 220 V.

Spia stand-by (PSB 1000-2 RCE/PSB 1000-2 RCA)

Quando la spina di collegamento alla rete è inserita e la tensione di rete è disponibile, il display stand-by 5 si accende. In caso che non sarà possibile avviare l'elet-troutensile nonostante il display stand-by sia accesso, consegnarlo presso un Centro per Assistenza Clienti per Elettroutensili Bosch autorizzato.

Impostazione del senso di rotazione (vedere figura L)

Con il commutatore del senso di rotazione 10 è possibile modificare il senso di rotazione dell'elettroutensile. Comunque, ciò non è possibile quando l'interruttore di avvio/arresto 9 è premuto.

Rotazione destorsa: Per forare ed avvitare viti, pre- mere completamente il commutatore del senso di rotazione 10 verso destra fino alla battuta di arresto.

PSB 1000-2 RCE/PSB 1000-2 RCA: La spia della direzione di marcia rotazione destrorsa 3 è accesa.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: La spia della direzione di marcia rotazione destrorsa 31 indica il senso di rotazione selezionato.

Rotazione sinistrorsa: Per allentare oppure svitare viti e madreviti, premere completamente il commutatore del senso di rotazione 10 verso sinistra fino alla battuta di arresto.

PSB 1000-2 RCE/PSB 1000-2 RCA: La spia della direzione di marcia rotazione sinistrorsa 4 è accesa.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: La spia della direzione di marcia rotazione sinistrorsa 32 visualizza il senso di rotazione scelto.

Regolazione del modo operativo

Foratura ed avvitatura

Mettere il selettore 2 sul simbolo «Foratura».

Foratura battente

Mettere il selettore 2 sul simbolo «Foratura battente».

Il selettore 2 si incastra in maniera percepibile e può essere attivato anche quando il motore è ancora in moto.

Accendere/spegnere

Per accendere l'elettroutensile premere l'interruttore di avvio/arresto 9 e tenerlo premuto.

Per fissare in posizione l'interruttore di avvio/arresto premuto 9 premere il tasto di bloccaggio 8.

Per spegnere l'elettroutensile rilasciare di nuovo l'interruttore di avvio/arresto 9 oppure se è bloccato con il tasto di bloccaggio 8, premere brevemente l'interruttore di avvio/arresto 9 e rilasciarlo di nuovo.

Commutazione meccanica di marcia

- Azionare il commutatore di marcia 11 solo quando l'elettroutensile è fermo.

Con il commutatore di marcia 11 è possibile preselezionare 2 campi di velocità.

Marcia I:

Bassa velocità; per lavori con grandi diametri di foratura oppure per avvitare.

Marcia II:

Alta velocità; per lavori con piccolo diametro di foratura.

PSB 1000-2 RCE/PSB 1000-2 RCA: Posizione «S»:

Bassa velocità; per lavori con un alto momento torcente, p. es. per lavori con corona a punta cava oppure per avvitature.

In caso non fosse possibile spostare il commutatore di marcia 11 fino alla battuta, girare leggermente il mandrino di trasmissione tramite la punta.

Protezione contro sovraccarichi (PSB 1000-2 RCE/PSB 1000-2 RCA)

La trasmissione all'alberino filettato si blocca se l'accessorio si inceppa oppure resta bloccato. Per via delle rilevanti forze che si sviluppano mentre si opera in questo modo, afferrare sempre l'elettroutensile con entrambe le mani ed assicurarsi una sicura posizione operativa.

La spia per protezione contro il sovraccarico 6 lampeggia quando l'elettroutensile è sottoposto ad un carico troppo eccessivo. Ridurre il carico per poter continuare a lavorare.

In caso di sovraccarico l'elettroutensile si spegne e la spia per protezione contro il sovraccarico 6 è costante-mente accesa. Rilasciare l'interruttore avvio/arresto 9 e riaccendere l'elettroutensile per continuare a lavorare.

La spia per la protezione contro il sovraccarico 6 resta costantemente accesa quando il commutatore di marcia 11 si trova in posizione «S».

La protezione contro il sovraccarico è disabilitata quando il commutatore di marcia 11 si trova in posizione «S». Quando l'utensile accessorio resta bloccato aspettarsi sempre coppie di reazione elevate.

In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l'elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità.

Regolazione della velocità/frequenza colpi

È possibile regolare a variazione continua la velocità/frequenza di colpi dell'elettroutensile in funzione operando con la pressione che si esercita sull'interruttore avvio/arresto 9.

Esercitando una leggera pressione sull'interruttore di avvio/arresto 9 si ha una riduzione della velocità/numero frequenza colpi. Aumentando la pressione si aumenta la velocità/numero frequenza colpi.

Preselezione della velocità/frequenza colpi (vedere figura M) (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

Tramite la rotellina per la selezione del numero di giri 30 è possibile preselezionare la richiesta velocità/frequenza colpi anche durante la fase di funzionamento.

La velocità/frequenza colpi richiesta dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e può essere dunque determinata a seconda del caso eseguendo delle prove pratiche.

Preselezione elettronica del numero di giri (Speed Control) (PSB 1000-2 RCE/PSB 1000-2 RCA)

Tramite la rotellina «Speed Control» 7 è possibile regolare il numero di giri/frequenza dei colpi richiesta anche durante la fase di funzionamento.

La velocità/frequenza colpi richiesta dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e può essere dunque determinata a seconda del caso eseguendo delle prove pratiche.

l:

Per lavorare con una velocità ridotta.

II:

Per lavorare con una velocità media.

III:

Per lavorare con una velocità alta.

Per lavorare con la velocità massima.

Indicazioni operative

- Applicare l'elettroutensile sul dado/vite solo quando è spento. Utensili accessori in rotazione possono scivolare.

Suggerimenti

In seguito a lunghe operazioni di lavoro a bassa velocità, per farlo raffreddare, lasciar ruotare l'elettroutensile in funzionamento a vuoto per ca. 3 minuti alla massima velocità.

Per forare piastrelle, mettere il selettore 2 sul simbolo «Foratura». Dopo aver terminato la foratura della piastrella, mettere il selettore sul simbolo «foratura battente» e continuare a lavorare nel modo operativo battente.

In caso di lavorazione del calcestruzzo, di materiali minerali e di muratura utilizzare punte in metallo duro.

Per forature nel metallo impiegare solo punte HSS perfettamente affiliate (HSS = acciaio superrapido). Una rispettiva qualità viene garantita dal programma accessori Bosch.

Con l'apparecchio per l'affilatura delle punte (accessorio opzionale) è possibile affilare senza fatica punte spirali con un diametro pari a 2,5–10 mm.

Manutenzione ed assistenza

Manutenzione e pulizia

▶ Prima di qualunque intervento sull'elettroutensile estrarre la spina di rete dalla presa.
▶ Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione.

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile!

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

Tel.: [phone]

Fax: [phone]

Tel.: Filo diretto con Bosch: [phone]

www.Bosch.it

Svizzera

Tel.: [phone]

Fax: [phone]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepi-

mento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.
