Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheids-waarschuwingen en alle

voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koel-kasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.

g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.

d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.

e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Gereedschapspecifieke veiligheidsvoorschriften

▶ Draag een gehoorbescherming bij het gebruik van een klopboormachine. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.
- Gebruik de bij het elektrische gereedschap meegeleverde extra handgrepen. Het verlies van de controle over het elektrische gereedschap kan tot verwondingen leiden.
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade.
▶ Schakel het elektrische gereedschap onmiddellijk uit als het inzetgereedschap blokkeert. Houd rekening met grote reactiemomenten die een terugslag veroorzaken. Het inzetgereedschap blokkeert als:

- het elektrische gereedschap wordt overbelast of - het in het te bewerken werkstuk kantelt.

Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen netkabel kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.
Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
▶ Bewerk geen asbesthoudend materiaal. Asbest geldt als kankerverwekkend.

Tref veiligheidsmaatregelen wanneer er bij werkzaamheden stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zijn. Bijvoorbeeld: sommige soorten stof gelden als kankerverwekkend. Draag een stofmasker en gebruik een afzuiging voor stof en spanen, als deze kan worden aangesloten.
Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
- Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het gereedschap is bestemd om te klopboren in baksteen, beton en steen en om te boren in hout, metaal, keramiek en kunststof. Gereedschappen met elektronische regeling en rechts-/linksdraaien zijn ook geschikt voor het in- en uitdraaien van schroeven en het snijden van schroefdraad.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Snelspanboorhouder
2 Schakelaar „Boren/klopboren“
3 Draairichtingindicatie rechtsdraaien (PSB 1000-2 RCE/PSB 1000-2 RCA)
4 Draairichtingindicatie linksdraaien (PSB 1000-2 RCE/PSB 1000-2 RCA)
5 Standby-indicatie (PSB 1000-2 RCE/PSB 1000-2 RCA)
6 Indicatie voor beveiligiging tegen overbelasting (PSB 1000-2 RCE/PSB 1000-2 RCA)

7 Stelwiel „Speed Control” (PSB 1000-2 RCE/PSB 1000-2 RCA)
8 Blokkeerknop voor aan/uit-schakelaar
9 Aan/uit-schakelaar
10 Draairichtingschakelaar
11 Toerentalschakelaar
12 Extra handgreep met opname voor afzuigvoorziening*
13 Stelring voor diepteaanslag*
14 Telescoopgeleiding*
15 Ontgrendelingsknoppen voor stofreservoir*
16 Stofreservoir*
17 Stofbeschermring*
18 Adapter voor aansluiting aan klopboormachine*
19 Vleugelbout voor verstelling van de extra hand-greep
20 Sluiting voor stofreservoir*
21 Filterelement (microfiltersysteem)*
22 Knop voor instelling van de diepteaanslag
23 Extra handgreep*
24 Diepteaanslag*
25 Voorste huls
26 Achterste huls
27 Bit*
28 Universeelbithouder*
29 Inbussleutel**
30 Stelwiel vooraf instelbaar toerental (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
31 Draairichtingindicatie rechtsdraaien (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
32 Draairichtingindicatie linksdraaien (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd.
**In de handel verkrijgbaar (niet meegeleverd)

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 97 dB(A); geluidsvermogenniveau 108 dB(A). Onzekerheid K=3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745:

boren in metaal: trillingsemissiewaarde a_h=3,7 m/s^2 , onzekerheid K=1,5 m/s^2 ,

klopboren in beton: trillingsemissiewaarde a_h=21 m/s^2 , onzekerheid K=2,3 m/ s^2 ,

indraaien en losdraaien van schroeven: trillingsemissiewaarde a_h<2,5 m/s^2 , onzekerheid K=1,5 m/s^2 .

WAARSCHUWING

Het in deze gebruiksaanwijzing vermelde trillingsniveau

is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt voor het vergelijken van gereedschappen.

Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan onder-schat worden als het elektrische gereedschap regelmatig op dergelijke wijze wordt gebruikt.

Opmerking: Voor een nauwkeurige schatting van de trillingsbelasting tijdens een bepaalde arbeidsperiode moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Conformiteitsverklaring

CE

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

* Elektronische uitschakeling
Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken.

Afzuiging van stof en spanen

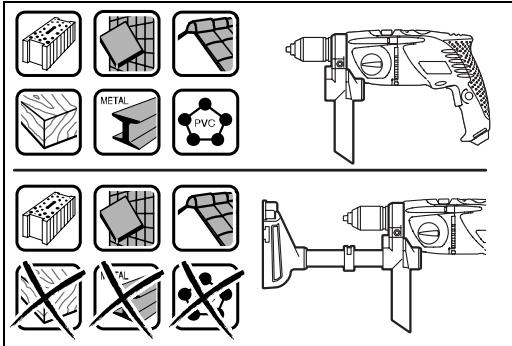

• Gebruik de afzuigvoorziening alleen bij de bewerking van beton, steen en baksteen. Hout- en kunststofspanen kunnen gemakkelijk tot verstoppingen leiden.
  ▶ Let op, brandgevaar! Bewerk met een gemonteerde afzuigvoorziening geen metaal. Hete metaalspanen kunnen delen van de afzuigvoorziening ontsteken.

Neem de volgende aanwijzingen in acht voor een optimaal afzuigresultaat:

• Let erop dat de afzuigvoorziening goed aansluit op het werkstuk of de muur. Daarmee wordt tegelijkertijd haaks boren vergemakkelijkt.
• Werk bij het gebruik van de afzuigvoorziening altijd met maximaal toerental.
• Na het bereiken van de gewenste boordiepte trekt u eerst de boor u het boorgat en schakelt u vervolgens de klopboormachine uit.
• Controleer regelmatig de toestand van het filterelement 21. Als het filterelement beschadigd is, dient u het onmiddellijk te vervangen.
• In het bijzonder bij werkzaamheden met grote boordiameters kan de stofbeschermring 17 slijten. Vervang deze bij beschadiging.

Afzuigvoorziening aanbrengen (zie afbeelding A)

Draai de adapter 18 afhankelijk van de gewenste werkwijze tot aan de aanslag naar rechts (gebruik met de rechterhand) of links (gebruik met de linkerhand) en duw de telescoopgeleiding 14 in de bijbehorende opname van de extra handgreep 12.

Draai de vleugelschroef 19 los en plaats de extra handgreep 12 met de gemonteerde afzuigvoorziening zodanig op de ashals van de gemonteerde afzuigvoorziening dat de adapter 18 in de bijbehorende opening onder de snelspanboorhouder grijpt. Draai de vleugelschroef 19 vast.

Afzuigvoorziening reinigen (zie afbeelding B)

Duw de sluiting 20 omhoog en maak het stofreservoir 16 leeg voordat u de afzuigvoorziening neerlegt.

Het stofreservoir 16 is voldoende voor ca. 40 boorgaten met een boordiamter van 6 mm.

Als de afzuiging zwakker wordt of het stofreservoir 16 ongeveer half gevuld is, moet het stofreservoir 16 leeg worden gemaakt. Druk daarvoor op de ontgrendelingsknoppen 15 en verwijder het stofreservoir 16.

Trek het filterelement 21 van het stofreservoir 16 naar onderen los. Maak het stofreservoir 16 leeg en reinig het. Reinig het filterelement 21 door het uit te kloppen.

Controleer het filterelement 21 op beschadigingen en vervang het indien nodig.

Zet het filterelement 21 in het stofreservoir 16 en zet het stofreservoir 16 eerst onder in de afzuigvoorziening en kantel het vervolgens tot het vergrendeld wordt.

Afzuigvoorziening verwijderen

Draai de vleugelschroef 19 los en trek de extra handgreep 12 met de gemonteerde afzuigvoorziening van de ashals van de klopboormachine.

Draai de adapter 18 tot aan de aanslag en trek de tele-scoopgeleiding 14 uit de extra handgreep 12.

Extra handgreep (uitvoeringen met stofafzuiging)

- Gebruik het elektrische gereedschap alleen met de extra handgreep 12.

U kunt de extra handgreep 12 met of zonder gemonteerde afzuigvoorziening gebruiken. De extra handgreep 12 kan in twee verschillende standen worden bevestigd. Zie hiervoor het hoofdstuk „Afzuigvoorziening aanbrengen”.

Boordiepte instellen (zie afbeelding C)

Met een gemonteerde afzuigvoorziening kan de boordiepte „X” worden ingesteld.

Plaats een boor in de boorhouder en span deze in zoals beschreven in het hoofdstuk „Inzetgereedschap wisselen”. Draai de stelring voor de diepteaanslag 13 omlaag tot deze op de telescoopgeleiding 14 verschuifbaar is. Plaats het elektrische gereedschap, zonder het in te schakelen, stevig op de rand van het te boren oppervlak, tot de boor met dezelfde afstand als de gewenste boordiepte „X” uit de afzuigvoorziening steekt. Duw de stelring voor de diepteaanslag 13 tegen de extra handgreep 12 en draai de stelring vervolgens omhoog om de vastgestelde afstand vast te houden.

Extra handgreep (uitvoeringen zonder stofafzuiging) (zie afbeeldingen D–E)

- Gebruik het elektrische gereedschap alleen met de extra handgreep 23.

U kunt de extra handgreep 23 naar wens draaien voor een veilige houding tijdens de werkzaamheden zonder vermoeidheid.

PSB 700-2 RE (zie afbeelding D)

Draai de vleugelschroef voor de verstelling van de extra handgreep 19 tegen de wijzers van de klok en draai de extra handgreep 23 in de gewenste stand. Draai vervolgens de vleugelschroef 19 met de wijzers van de klok weer vast.

PSB 780-2 RE/PSB 1000-2 RCE (zie afbeelding E)

Draai het onderste greepstuk van de extra handgreep 23 tegen de wijzers van de klok in en zet de extra handgreep 23 in de gewenste stand. Vervolgens draait u het onderste greepstuk van de extra handgreep 23 met de wijzers van de klok mee weer vast.

Boordiepte instellen (zie afbeeldingen D–E)

Met de diepteaanslag 24 kan de gewenste boordiepte X worden vastgelegd.

Druk op de knop voor de instelling van de diepteaanslag 22 en zet de diepteaanslag in de extra hangreep 23.

De ribbels op de diepteaanslag 24 moeten naar boven wijzen.

Trek de diepteaanslag zo ver naar buiten dat de afstand tussen de punt van de boor en de punt van de diepte-aanslag overeenkomt met de gewenste boordiepte X.

Inzetgereedschap wisselen

- Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Snelspanboorhouder

(PSB 1000-2 RCE/PSB 1000-2 RCA/ PSB 800-2 RA/PSB 780-2 RE) (zie afbeelding F)

Als de aan/uit-schakelaar 9 niet is ingedrukt, wordt de uitgaande as geblokkeerd. Hierdoor kan het inzetgereedschap in de boorhouder snel, gemakkelijk en eenvoudig worden vervangen.

Open de snelspanboorhouder 1 door deze in draairichting ① te draaien tot het gereedschap kan worden ingezet. Zet het gereedschap in.

Draai de huls van de snelspanboorhouder 1 in draairichting ② met uw hand stevig vast tot er geen klikgeluid meer hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld.

De vergrendeling wordt weer opgeheven als u voor het verwijderen van het toebehoren de huls in de tegenge- stelde richting draait.

Snelspanboorhouder (PSB 700-2 RE) (zie afbeelding G)

Houd de achterste huls 26 van de snelspanboorhouder 1 vast en draai de voorste huls 25 in draairichting ① tot het inzetgereedschap kan worden aangebracht. Zet het gereedschap in.

Houd de achterste huls 26 van de snelspanboorhouder 1 vast en draai de voorste huls 25 in draairichting ② met uw hand stevig dicht tot er geen klikgeluid hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld.

De vergrendeling wordt weer opgeheven als u voor het verwijderen van het inzetgereedschap de voorste huls 25 in de tegengestelde richting draait.

Schroeftoebehoren (zie afbeeldingen H-I)

Bij het gebruik van bits 27 dient u altijd een universeel-bithouder 28 te gebruiken. Gebruik alleen bits die bij de schroefkop passen.

Als u wilt schroeven, zet u de omschakelknop „Boren/klopboren“ 2 altijd op het symbool „Boren”.

Boorhouder wisselen

▶ Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Boorhouder demonteren (zie afbeelding J)

Demonteer de extra handgreep en breng de toerental- schakelaar 11 in de middelste stand tussen stand 1 en stand 2.

Steek een stalen pen ∅ 4 mm met een lengte van ca. 50 mm in het boorgat op de ashals om de uitgaande as te vergrendelen.

Span een inbussleutel 29 met de korte schacht naar voren in de snelspanboorhouder 1.

Leg het elektrische gereedschap op een stabiele ondergrond, bijvoorbeeld een werkbank. Houd het elektrische gereedschap vast en draai de snelspanboorhouder 1 los door de inbussleutel 29 in draairichting ① te draaien. Een vastzittende snelspanboorhouder wordt losgemaakt door een lichte slag op de lange schacht van de inbussleutel 29. Verwijder de inbussleutel uit de snelspanboorhouder en schroef de snelspanboorhouder volledig los.

Boorhouder monteren (zie afbeelding K)

De montage van de snelspanboorhouder vindt plaats in omgekeerde volgorde.

Verwijder na de montage van de boorhouder de stalen pen weer uit het boorgat.

De boorhouder moet worden vastgedraaid met een aandraaimoment van ca. 50–55 Nm.

Gebruik

Ingebruikneming

▶ Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt.

Stand-by-indicatie (PSB 1000-2 RCE/PSB 1000-2 RCA)

Als de netstekker in het stopcontact is gestoken en er netspanning aanwezig is, brandt de standby-indicatie 5. Als het elektrische gereedschap niet kan worden ingeschakeld terwijl de standby-indicatie brandt, moet het gereedschap bij een erkende klantenservice voor Bosch elektrische gereedschappen worden afgegeven.

Draairichting instellen (zie afbeelding L)

Met de draairichtingomschakelaar 10 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 9 is ingedrukt, is dit echter niet mogelijk.

Rechtsdraaien: Als u wilt boren of schroeven wilt indraaien, drukt u de draairichtingschakelaar 10 naar rechts tot aan de aanslag door.

PSB 1000-2 RCE/PSB 1000-2 RCA: De draairichtingindicatie rechtsdraaien 3 brandt.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: De draairichtingindicatie rechtsdraaien 31 geeft de gekozen draairichting aan.

Linksdraaien: Als u schroeven of moeren wilt los- of uitdraaien, drukt u de draairichtingomschakelaar 10 naar links tot aan de aanslag door.

PSB 1000-2 RCE/PSB 1000-2 RCA: De draairichtingindicatie linksdraaien 4 brandt.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: De draairichtingindicatie linksdraaien 32 geeft de gekozen draairichting aan.

Functie instellen

Boren en schroeven

Zet de omschakelknop 2 op het symbool „Boren”.

Klopboren

Zet de schakelaar 2 op het symbool „Klopbo-ren”.

De schakelaar 2 klikt merkbaar vast en kan ook terwijl de motor loopt worden bediend.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 9 en houdt u deze ingedrukt.

Als u de ingedrukte aan/uit-schakelaar 9 wilt vastzetten, druk u op de vastzetknop 8.

Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 9 los, of als deze met de blokkeerknop 8 vergrendeld is, drukt u de aan/uit-schakelaar 9 kort in en laat u deze vervolgens los.

▶ Bedien de toerentalschakelaar 11 alleen als het elektrische gereedschap stilstaat.

Met de toerentalschakelaar 11 kunt u twee toerentalbereiken vooraf instellen.

Stand I:

Laag toerentalbereik. Voor werkzaamheden met een grote boordiameter en voor het in- en uitdraaien van schroeven.

Stand II:

Hoog toerentalbereik. Voor werkzaamheden met een kleine boordiameter.

PSB 1000-2 RCE/PSB 1000-2 RCA: Stand „S”:

Laag toerentalbereik. Voor werkzaamheden met een groot draaimoment, bijvoorbeeld werkzaamheden met holle boorkronen, of voor het in- en uitdraaien van schroeven.

Als de toerentalschakelaar 11 niet tot aan de aanslag kan worden gedraaid, draait u de uitgaande as met de boor iets.

Beveiliging tegen overbelasting (PSB 1000-2 RCE/PSB 1000-2 RCA)

Als het inzetgereedschap vastklemt of vasthaakt, wordt de aandrijving van de uitgaande as onderbroken. Houd, vanwege de daarbij optredende krachten, het elektrische gereedschap altijd met beide handen goed vast en zorg ervoor dat u stevig staat.

De indicatie voor de beveiliging tegen overbelasting 6 knippert als het elektrische gereedschap te sterk belast wordt. Verminder de belasting om verder te werken.

Bij overbelasting wordt het elektrische gereedschap uitgeschakeld en brandt de indicatie voor de beveilliging tegen overbelasting 6 continu. Laat de aan/uit-schakelaar 9 los en schakel het elektrische gereedschap weer in als u verder wilt werken.

De indicatie voor de beveiliging tegen overbelasting 6 brandt continu als de toerentalschakelaar 11 in stand „S” staat.

In stand „S” van de toerentalschakelaar 11 is de beveiliging tegen overbelasting gedeactiveerd. Wees voorbereid op grote reactiemomenten als het inzetgereedschap blokkeert.

Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minuten met maximumtoerental onbelast te laten lopen.

Toerental of aantal slagen instellen

U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 9 indrukt.

Lichte druk op de aan/uit-schakelaar 9 heeft een lager toerental of aantal slagen tot gevolg. Met toenemende druk wordt het toerental of het aantal slagen hoger.

Toerental of aantal slagen vooraf instellen (zie afbeelding M) (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

Met het stelwiel voor het vooraf instellen van het toerental 30 kunt u het benodigde toerental of het aantal slagen, ook terwijl de machine loopt, vooraf instellen.

Het vereiste toerental of het aantal slagen is afhankelijk van het materiaal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld.

Elektronisch vooraf instelbaar toerental (Speed Control) (PSB 1000-2 RCE/PSB 1000-2 RCA)

Met het stelwiel „Speed Control” 7 kunt u het benodigde toerental of het aantal slagen, ook terwijl de machine loopt, vooraf instellen.

Het vereiste toerental of het aantal slagen is afhankelijk van het materiaal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld.

l:

Voor werkzaamheden met een laag toerental.

II:

Voor werkzaamheden met een gemiddeld toerental.

III:

Voor werkzaamheden met een hoog toerental.

Voor werkzaamheden met maximaal toerental.

Tips voor de werkzaamheden

- Plaats het elektrische gereedschap alleen uitgeschakeld op de moer of schroef. Draaiende inzetgereedschappen kunnen uitglijden.

Tips

Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minuten met maximumtoerental onbelast te laten lopen.

Als u tegels wilt boren, zet u de omschakelknop 2 op het symbool „Boren”. Na het doorboren van de tegel zet u de schakelaar op het symbool „Klopboren” en werkt u verder met slag.

Bij werkzaamheden in beton, steen en metselwerk gebruikt u hardmetaalboren.

Gebruik bij boorwerkzaamheden in metaal alleen onbeschadigde en scherpe HSS-boren (HSS = hogecapaciteit-snelstaal). De vereiste kwaliteit wordt gewaarborgd door het Bosch-toebehorenprogramma.

Met het borenslijpapparaat (toebehoren) kunt u spiraalboren met een diameter van 2,5–10 mm moeiteloos slijpen.

Onderhoud en service

Onderhoud en reiniging

▶ Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgie en Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht

moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.
