KÄYTTÖOHJE PSB 1000-2 RCA BOSCH

Sähkötyökalujen yleiset tur- vallisuusohjeet

! VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudat-

tamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tule- vaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojoh-dolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaise-mattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.
d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellais- ten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
g) Käytä sähkötyökaluja, tarvikkeita, vaihtotökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

5) Huolto

a) Anna ainoastaan koulutettujen ammatti- henkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Laitekohtaiset turvallisuus- ohjeet

Käytä kuulosuojaimia iskuporakoneita käytettäessä. Melu saattaa aiheuttaa kuulon menetystä.
Käytä sähkötyökalun mukana toimitettuja lisäkahvoja. Sähkötyökalun hallinnan menettäminen saattaa johtaa loukkaantumisiin.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellista vahinkoa.

Pysäytä sähkötyökalu välittömästi, jos vaihtöyökalu lukkiutuu. Varaudu voimakkaisiin vastamomentteihin, jotka syntyvät takaiskussa. Vaihtöyökalu lukkiutuu, kun:
– sähkötyökalua ylikuormitetaan tai – se kallistuu työstettävässä työkappaleessa.
Tartu sähkötyökaluun ainoastaan eristetyistä pinnoista, tehdessäsi työtä, jossa saattaisit osua piilossa olevaan sähköjohtoon tai sahan omaan sähköjohtoon. Kosketus jännitteiseen johtoon saattaa myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.
- Pidä työn aikana sähkötyökalua kaksin käsin ja ota tukeva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä.
▶ Varmista työkappale. Kiinnityslaitteilla tai ruuvi-penkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä.
- Älä koskaan työstä asbestipitoista ainetta. Asbestia pidetään karsinogeenisena.
Noudata suojatoimenpiteitä, jos työssä saattaa syntyä terveydelle vaarallista, palavaa tai räjähdysaltista pölyä. Esimerkiksi: Monia pölyjä pidetään karsinogeenisina. Käytä pölynsuojanaamaria ja pölyn-/lastunimua, jos se on liitettävissä.
- Pidä työpaikka puhtaana. Materiaalien sekoitukset ovat erityisen vaarallisia. Kevytmetallipöly saattaa syttyä palamaan tai räjähtää.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen.
- Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vaurioitunutta johtoa ja irrota pistotulppa pistorasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa.

Toimintaselostus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Laite on tarkoitettu iskuporaukseen tiileen, betoniin ja kiveen sekä poraamiseen puuhun, metalliin, keramiikkaan ja muoviin. Koneet, joissa on elektroninen säätö sekä kierto oikealle/vasemmalle, soveltuvat myös ruuvinvääntöön ja kierteitykseen.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasi-vussa olevaan sähkötyökalun kuvaan.

1 Pikaistukka
2 Vaihtokytkin "Poraus/iskuporaus"
3 Kiertosuunnan näyttö, kierto oikealle (PSB 1000-2 RCE/PSB 1000-2 RCA)
4 Kiertosuunnan näyttö, kierto vasemmalle (PSB 1000-2 RCE/PSB 1000-2 RCA)
5 Stand-by-näyttö (PSB 1000-2 RCE/PSB 1000-2 RCA)
6 Ylikuormitussuojan näyttö (PSB 1000-2 RCE/PSB 1000-2 RCA)
7 Säätöpyörä "Speed Control" (PSB 1000-2 RCE/PSB 1000-2 RCA)
8 Käynnistyskytkimen lukituspainike
9 Käynnistyskytkin
10 Suunnanvaihtokytkin
11 Vaihteenvalitsin
12 Lisäkahva, jossa kiinnitys poistoimulaitetta varten*
13 Syvyydenrajoittimen säätöpyörä*
14 Teleskooppiohjain*
15 Pölysäiliön irrotuspainikkeet*
16 Pölysäiliö*
17 Pölyn tiivisterengas*
18 Adapteri iskuporakoneeseen liitäntää varten*
19 Lisäkahvan säädön siipiruuvi
20 Pölysäilion lukitsin*
21 Suodatinpanos (mikro suodatinjärjestelmä)*
22 Syvyydenrajoittimen säätöpainike
23 Lisäkahva*
24 Syvyydenrajoitin*
25 Etummainen rengas
26 Taimmainen rengas
27 Ruuvauskärki *
28 Yleispidin*
29 Kuusiokoloavain**
30 Kierroslukuasetuksen säätöpyörä (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA
31 Kiertosuunnan näyttö, kierto oikealle (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA
32 Kiertosuunnan näyttö, kierto vasemmalle (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen.

**yleismallinen (ei kuulu toimitukseen)

Melu-/tärinätiedot

Mittausarvot määritetty EN 60745 mukaan.

Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 97 dB(A); äänen tehotaso 108 dB(A). Epävarmuus K=3 dB.

Käytä kuulonsuojaimia!

Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mitattuna EN 60745 mukaan:

Poraus metalliin: Värähtelyemissioarvo a_h=3,7 m/s^2 , epävarmuus K=1,5 m/s ^2 ,

Iskuporaus betoniin: Värähtelyemissioarvo a_h=21 m/s^2 , epävarmuus K=2,3 m/s^2 ,

Ruuvinvääntö: Värähtelyemissioarvo a_h<2,5 m/s^2 , epävarmuus K=1,5 m/s ^2 .

VAROITUS

Näissä ohjeissa ilmoitettu värähtelytaso on mitattu EN 60745 standar-

doitulla mittausmenetelmällä ja sitä voidaan käyttää laitevertailussa.

Värähtelytaso muuttuu riippuen laitteen käytöstä ja se saattaa monesti ylittää tässä ohjeessa mainittua arvoa. Värähtelyrasitusta saatetaan aliarvioida, jos sähkötyökalua säännöllisesti käytetään tällä tavalla.

Huomio: Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä saattaa selvästi pienentää koko työaikajakson värähtelyrasitusta.

Standardinmukaisuusvakuutus

CE

Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 89/336/ETA, 98/37/EY (28.12.2009 asti), 2006/42/EY (29.12.2009 alkaen) määräysten mukaan.

Dr. Egbert Schneider

Dr. Eckerhard Strötgen

Iskuporakone		PSB 700-2 RE	PSB 780-2 RE	PSB 800-2 RA	PSB 1000-2 RCA PSB 1000-2 RCE
Tuotenumero		3 603 A72 5..	3 603 A72 7..	3 603 A72 7..	3 603 A72 8..
Ottoteho	W	701	800	800	1010
Antoteho	W	360	420	420	530
Tyhjäkäyntikierrosluku
- 1. vaihde	min^-1	0–800	0–1100	0–1100	0–1100
- 2. vaihde	min^-1	0–2600	0–2800	0–2800	0–2800
Iskuluku	min^-1	44200	47600	47600	47600
Nimellinen vääntömomentti (1./2. vaihde/asento "S")	Nm	4,4/1,3/–	2,9/1,2/–	2,9/1,2/–	2,6/1,0/2,6
Vääntömomentti suurimmalla antoteholla (1./2. vaihde/asento "S")	Nm	25/9/–	30/11/–	30/11/–	22*/9*/33
Kierrosluvun esivalinta		●	●	●	●
Kierto oikealle/vasemmalle		●	●	●	●
Karan kaulan ∅	mm	43	43	43	43
poran maks. ∅ (1./2. vaihde)
- Muuraus	mm	22/16	22/16	22/16	22/16
- Betoni	mm	20/13	20/13	20/13	20/13
- Teräs	mm	13/8	13/8	13/8	16/8
- Puu	mm	40/25	40/25	40/25	40/25
maks. ruuvin ∅	mm	8	10	10	12
Istukan kiinnitysalue	mm	1,5–13	1,5–13	1,5–13	1,5–13
Paino vastaa EPTA-Procedure 01/2003	kg	2,4	2,4	2,4	2,4
Suojausluokka		☐/II	☐/II	☐/II	☐/II

* Elektroninen poiskytkentä
Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alhaisemmalla jännitteellä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.
Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

Asennus

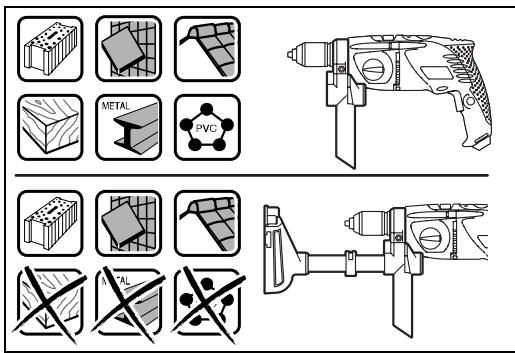

Pölyn ja lastun poistoimu

Käytä poistoimulaitetta vain betonin, tiilen ja muurauksen työstössä. Puu- ja muovilastut saat- tavat helposti aiheuttaa tukoksia.
▶ Huomio tulipalovaara! Älä työstä mitään metallia, kun poistoimulaite on asennettuna. Kuumat metallilastut voivat sytyttää poistoimulaitteen osia tuleen.

Parhaan mahdollisen poistoimun aikaansaamiseksi tulee noudattaa seuraavia ohjeita:

• Tarkista, että poistoimulaite tiivistää hyvin työkappaleeseen tai seinään. Täten aikaansaadaan samanaikaisesti helpommin reikä kohtisuoraan.

• Työskentele aina suurimmalla kierrosluvulla, kun käytät poistoimulaitetta.

• Vedä ensin poranterä poranreiästä kun olet saavuttanut halutun poraussyvyyden ja pysäytä iskuporakone vasta sen jälkeen.

• Tarkista säännöllisesti suodatinpanoksen 21 tila. Jos suodatinpanos on vahingoittunut, on se heti vaihdettava.
• Erityisesti porattaessa suurilla porilla, saattaa pölyn tiivisterengas 17 kulua. Vaihda pölyn tiivisterengas jos se on vioittunut.

Poistoimulaitteen asennus (katso kuva A)

Käännä adapteri 18 vasteeseen asti oikealle (oikeakätinen käyttö) tai vasemmalle (vasenkätinen käyttö), työtavan mukaan ja työnnä teleskooppiohjain 14 lisäkahvan 12 vastaavaan aukkoon.

Avaa siipiruuvi 19 ja asenna lisäkahva 12 asennettuine poistoimulaitteineen iskuporakoneen karan kaulaan niin, että adapteri 18 osuu pikaistukan vastaavan aukon kohdalle. Kiristä siipiruuvi 19.

Poistoimulaitteen puhdistus (katso kuva B)

Työnnä sulku 20 ylöspäin tai tyhjennä pölysäiliö 16, ennen kuin irrotat poistoimulaitteen.

Pölysäiliö 16 riittää noin 40 poraukseen 6 mm porante-rällä.

Imutehon heikentyessä tai pölysäiliön 16 ollessa puolitäynnä, tulee pölysäiliö 16 tyhjentää. Paina irrotuspainikkeita 15 ja poista pölysäiliö 16.

Vedä suodatinpanos 21 ulos pölysäiliöstä. Tyhjennä ja puhdista pölysäiliö 16. Puhdista suodatinpanos 21 koputtamalla pöly irti.

Tarkista suodatinpanoksen 21 kunto ja vaihda se tarvittaessa uuteen.

Aseta suodatinpanos 21 pölysäiliöön 16 ja aseta pölysäiliö 16 ensin poistoimulaitteeseen altapäin ja kallista sitä kunnes se lukkiutuu yläreunastaan.

Poistoimulaitteen irrotus

Avaa siipiruuvi 19 ja vedä lisäkahva 12 asennetulla pois- toimulaitteella irti iskuporakoneen karan kaulasta.

Käännä adapteri 18 vasteeseen asti ja vedä teleskooppiohjain 14 irti lisäkahvasta 12.

Lisäkahva (Mallit, joissa on pölyn pois- toimu)

Käytä sähkötyökalua ainoastaan lisäkahvan 12 kanssa.

Voit käyttää lisäkahvaa 12 joko poistoimulaitteen kanssa tai ilman sitä. Lisäkahva 12 voidaan kiinnittää kahteen eri asentoon, katso kappale "Poistoimulaitteen asennus".

Poraussyvyyden asetus (katso kuva C)

Poraussyvyyttä "X" voidaan säätää asennetulla poistoi-mulaitteella.

Aseta poranterä poraistukkaan ja kiristä istukkaa kappaleessa "Työkalunvaihto" selostetulla tavalla. Kierrä syvyydenrajoittimen säätörengasta 13 alaspäin kunnes se voidaan työntää telskooppiohjaimeen 14. Aseta sähkötyökalu, sitä käynnistämättä, tiukasti porattavan pinnan reunaa vasten niin, että poranterä ulottuu halutun poraussyvyyden "X" verran ulos poistoimulaitteesta. Työnnä syvyydenrajoittimen säätörengas 13 lisäkahvaan 12 ja kierrä sitten säätörengasta ylöspäin, mitatun etäisyyden lukitsemiseksi.

Lisäkahva (Mallit, joissa ei ole pölyn poistoimua) (katso kuvat D–E)

Käytä supistushylsyä vain lisäkahvan 23 kanssa.

Voit mielivaltaisesti kääntää lisäkahvaa 23, löytääksesi varman ja vaivattoman työskentelyasennon.

PSB 700-2 RE (katso kuva D)

Kierrä lisäkahvan säädön siipiruuvia 19 vastapäivään ja käännä lisäkahva 23 haluttuun asentoon. Kiristä tämän jälkeen siipiruuvia 19 uudelleen, kiertämällä sitä myötä-päivään.

PSB 780-2 RE/PSB 1000-2 RCE (katso kuva E)

Kierrä lisäkahvan 23 alempi osa vastapäivään ja käännä lisäkahva 23 haluttuun asentoon. Kiristä tämän jälkeen lisäkahva 23 uudelleen, kiertämällä sitä myötäpäivään.

Poraussyvyyden asetus (katso kuvat D–E)

Syvyydenrajoittimella 24 voidaan haluttu poraussyvyys X määrätä.

Paina syvyydenrajoittimen painiketta 22 ja aseta syvyydenrajoitin lisäkahvaan 23.

Syvyydenrajoittimen 24 rihlat tulee osoittaa ylöspäin.

Vedä syvyydenrajoitin niin kauas ulos, että poranterän kärjen ja syvyydenrajoittimen kärjen väli vastaa haluttua poraussyvyyttä X.

Työkalunvaihto

- Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Pikaistukka

(PSB 1000-2 RCE/PSB 1000-2 RCA/ PSB 800-2 RA/PSB 780-2 RE) (katso kuva F)

Poraistukka on lukkiutuneena, kun käynnistyskytkintä 9 ei paineta. Tämä mahdollistaa poraistukassa olevan työkalun nopean ja helpon vaihdon.

Avaa pikaistukka 1 kiertämällä sitä suuntaan Ⓞ, kunnes työkalu voidaan asettaa siihen. Aseta työkalu.

Kierrä pikaistukan 1 hylsyä käsin voimakkaasti suuntaan ②, kunnes rasteriääntä ei enää kuulu. Istukka lukkiutuu täten automaattisesti.

Lukitus aukeaa taas, kun hylsyä kierretään vastakkai- seen suuntaan työkalun irrottamiseksi.

Pikaistukka (PSB 700-2 RE) (katso kuva G)

Pidä pikaporanistukan 1 taimmainen rengas 26 paikallaan ja kierrä etummaista rengasta 25 suuntaan ①, kunnes työkalu voidaan työntää paikoilleen. Aseta työkalu.

Pidä pikaistukan 1 taimmaista rengasta 26 paikallaan ja kierrä etummaista rengasta 25 voimakkasti käsin suuntaan ②, kunnes raksahdusääntä ei enää kuulu. Istukka lukkiutuu täten automaattisesti.

Lukitus aukeaa taas, kun etummaista rengasta 25 kierretään vastakkaiseen suuntaan.

Ruuvinkiertotyökalut (katso kuvat H-I)

Ruuvauskärkiä 27 käytettäessä tulisi aina käyttää myös kärkien yleispidintä 28. Käytä vain ruuvin kantaan sopivia ruuvauskärkiä.

Ruuvinvääntöä varten tulee vaihtokytkin "Poraus/iskuporaus" 2 aina asettaa tunnukselle "Poraus".

Poraistukan vaihto

- Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Poranistukan irrotus (katso kuva J)

Irrota lisäkahva ja aseta vaihteenvalitsin 11 keskiasentoon 1. ja 2. vaihteen väliin.

Työnnä teräspuikko ∅ 4 mm ja n. 50 mm pitkä karan kaulan poraukseen porankaran lukitsemiseksi.

Kiinnitä kuusiokoloavaimen 29 lyhyempi sanka pikais-tukkaan 1.

Aseta sähkötyökalu tukevalle alustalle, esim. työpenkille. Pidä kiinni sähkötyökalusta ja irrota pikaistukka 1 kiertämällä kuusiokoloavainta 29 suuntaan ①. Kiinnjuuttunut poraistukka irrotetaan kevyellä lyönnillä kuusiokoloavaimen 29 pidemmälle varrelle. Poista kuusiokoloavain pikaistukasta ja kierrä pikaistukka kokonaan irti.

Poranistukan asennus (katso kuva K)

Pikaistukan asennus tapahtuu käänteisessä järjestyksessä.

Poista taas terästappi porauksesta istukan asennuksen jälkeen.

Istukka tulee kiristää paikoilleen n. 50–55 Nm kiristysmomentilla.

Käyttö

Käyttöönotto

▶ Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Stand-by-näyttö (PSB 1000-2 RCE/PSB 1000-2 RCA)

Stand-by-näyttö 5 palaa, kun pistotulppa on liitetty verkkojännitteeseen. Jos sähkötyökalua ei voi käynnistaa Stand-by-näytön palaessa on se toimitettava Bosch-sopimushuoltoon.

Kiertosuunnan asetus (katso kuva L)

Suunnanvaihtokytkimellä 10 voit muuttaa sähkötyökalun kiertosuunnan. Käynnistyskytkimen 9 ollessa painettuna tämä ei kuitenkaan ole mahdollista.

Kierto oikealle: Poraamista ja ruuvien kiristämistä varten painat suunnanvaihtokytkintä 10 oikealle vastee-seen asti.

PSB 1000-2 RCE/PSB 1000-2 RCA: Kiertosuunnan näyttö oikealle 3 palaa.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Kiertosuunnan näyttö oikealle 31 osoittaa valitun kiertosuunnan.

Kierto vasemmalle: Ruuvien avaamista ja uloskiertoa varten painat suunnanvaihtokytkintä 10 vasemmalle vasteeseen asti.

PSB 1000-2 RCE/PSB 1000-2 RCA: Kiertosuunnan näyttö vasemmalla 4 palaa.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Kiertosuunnan näyttö vasemmalle 32 osoittaa valitun kiertosuunnan.

Käyttömuodon asetus

Poraus ja ruuvinvääntö

Aseta vaihtokytkin 2 tunnukselle "Poraus".

Iskuporaus

Aseta vaihtokytkin 2 tunnukselle "lskuporaus".

Vaihtokytkin 2 lukkiutuu tuntuvasti, ja sitä voi käyttää myös moottorin käydessä.

Käynnistys ja pysäytys

Paina sähkötyökalun käynnistystä varten käynnistyskytkintä 9 ja pidä se painettuna.

Lukitse painettu käynnistyskytkin 9 painamalla lukituspainiketta 8.

Pysäytä sähkötyökalu päästämällä käynnistyskytkin 9 vapaaksi tai, jos se on lukittu lukituspainikkeella 8, paina ensin käynnistyskytkintä 9 lyhyesti ja päästä se sitten vapaaksi.

Mekaaninen vaihteenvalinta

Käytä vaihteenvalitsinta 11 ainoastaan sähkötyökalun ollessa pysähdyksissä.

Vaihteenvalitsimella 11 voidaan valita kaksi kierroslukualuetta.

Vaihde I:

Pieni kierroslukualue; työskentelyyn suurien porahalkaisijoiden kanssa tai ruuvinvääntöön.

Vaihde II:

Suuri kierroslukualue; työskentelyyn pienien porahalkaisijoiden kanssa.

PSB 1000-2 RCE/PSB 1000-2 RCA: Asento "S":

Pieni kierroslukualue; työskentelyyn suurella vääntömomentilla, esim. työskentely rengasmaisilla kairankruunuilla tai ruuvinvääntöön.

Ellei vaihteenvalitsinta 11 voida kääntää vasteeseen asti, tulee käyttökaraa kiertää hieman porasta.

Ylikuormitussuoja

(PSB 1000-2 RCE/PSB 1000-2 RCA)

▶ Jos vaihtotyökalu juuttuu kiinni, katkeaa poraistukan vetovoima. Pidä tällöin syntyvien voimien takia, aina sähkötyökalua kaksin käsin ja huolehdi tukevasta seisoma-asennosta.

Ylikuormitussuojan näyttö 6 vilkkuu, jos sähkötyökalua kuormitetaan liikaa. Pienennä kuormaa, jotta työ voisi jatkua.

Ylikuormituksen seurauksena sähkötyökalu kytkeytyy pois päältä ja ylikuormitussuojan näyttö 6 palaa pysyvästi. Päästä käynnistyskytkin 9 vapaaksi ja käynnistä sähkötyökalu uudelleen työn jatkamiseksi.

Ylikuormitussuojan näyttö 6 palaa pysyvästi vaihteenvalitsimen 11 ollessa asennossa "S".

Vaihteenvalitsimen 11 ollessa asennossa "S" ei ylikuormitussuoja ole toiminnassa. Varaudu voimakkaisiin vastamomentteihin, jos vaihtotyökalu jumittuu.

Koneen käytyä pidemmän aikaa pienellä iskuluvulla, tulee se jäähdyttää, käyttämällä sitä kuormittamatta, täydellä kierrosluvulla n. 3 minuuttia.

Kierrosluvun/iskuluvun asetus

Voit säätää käynnissä olevan sähkötyökalun kierroslukua/iskulukua portaattomasti, riippuen siitä miten syvälle painat käynnistyskytkintä 9.

Kevyt käynnistyskytkimen 9 painallus aikaansaa alhaisen kierrosluvun/iskuluvun. Paineen kasvaessa nousee kierrosluku/iskuluku.

Kierrosluvun/iskuluvun esivalinta (katso kuva M) (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

Kierrosluvun esivalinnan säätöpyörällä 30 voit asettaa tarvittavan kierrosluvun/iskuluvun myös käytön aikana.

Tarvittava kierrosluku/iskuluku riippuu materiaalista ja työolosuhteista ja se voidaan määrittää käytännön kokein.

Elektroninen kierrosluvun asetus (Speed Control) (PSB 1000-2 RCE/PSB 1000-2 RCA)

"Speed Control"-säätöpyörällä 7 voit asettaa tarvittavan kierrosluvun/iskuluvun myös käytön aikana.

Tarvittava kierrosluku/iskuluku riippuu materiaalista ja työolosuhteista ja se voidaan määrittää käytännön kokein.

l:

Työskentelyyn pienellä kierrosluvulla.

II:

Työskentelyyn keskisuurella kierrosluvulla.

III:

Työskentelyyn suurella kierrosluvulla.

Työskentelyyn suurimmalla kierrosluvulla.

Työskentelyohjeita

▶ Aseta sähkötyökalu mutteriin/ruuviin ainoastaan sen ollessa pysähdyksissä. Pyörivät vaihtotyökalut voivat luiskahtaa pois.

Vihjeitä

Koneen käytyä pidemmän aikaa pienellä iskuluvulla, tulee se jäähdyttää, käyttämällä sitä kuormittamatta, täydellä kierrosluvulla n. 3 minuuttia.

Aseta vaihtokytkin 2 "Poraus"-merkin kohdalle, kun poraat kaakeleita. Vasta, kun olet porannut kaakelin läpi, siirrät vaihtokytkimen tunnukseen "Iskuporaus" ja jatkat työskentelyä iskuilla.

Työskenneltäessä betonissa, kiviaineksessa ja muura- uksessa tulee käyttää kovametalliporaa.

Käytä metallia porattaessa vain moitteettomia, teräviä HSS-poranteriä (suurteho pikaleikkausteräs). Bosch-lisätervikeohjelma takaa asianmukaisen laadun.

Poranteroituslaitteella (lisätarvike) voidaan vaivattomasti teroittaa kierreporanteriä, joiden halkaisija on 2,5–10 mm.

Hoito ja huolto

Huolto ja puhdistus

▶ Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.
- Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti.

Jos sähkötyökalussa, huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch sopimushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.

Asiakaspalvelu ja asiakasneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuk-sia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvontatiimi auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh. [phone]

Fax. [phone]

www.bosch.fi

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjätteisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.
