Allgemeine Sicherheitshinweise für Elektrowerkzeuge

!WARNUNG

Lesen Sie alle Sicherheitshinweise und Anweisungen. Ver-

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steck-dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektro-werkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Gerätespezifische Sicherheitshinweise

• Tragen Sie Gehörschutz bei der Benutzung von Schlagbohrmaschinen. Die Einwirkung von Lärm kann Gehörverlust bewirken.
  Benutzen Sie die mit dem Elektrowerkzeug mitgelieferten Zusatzgriffe. Der Verlust der Kontrolle über das Elektrowerkzeug kann zu Verletzungen führen.
  ▶ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
  ▶ Schalten Sie das Elektrowerkzeug sofort aus, wenn das Einsatzwerkzeug blockiert. Seien Sie auf hohe Reaktionsmomente gefasst, die einen Rückschlag verursachen. Das Einsatzwerkzeug blockiert wenn:

– das Elektrowerkzeug überlastet wird oder
– es im zu bearbeitenden Werkstück verkantet.

Fassen Sie das Elektrowerkzeug nur an den isolierten Griffflächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metallteile des Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.

▶ Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
▶ Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserregend.

▶ Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können. Zum Beispiel: Manche Stäube gelten als krebserregend. Tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung.
▶ Halten Sie Ihren Arbeitsplatz sauber. Material-mischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.

Funktionsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Schlagbohren in Ziegel, Beton und Gestein, sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Geräte mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben und Gewindeschneiden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Schnellspannbohrfutter
2 Umschalter „Bohren/Schlagbohren“
3 Drehrichtungsanzeige Rechtslauf (PSB 1000-2 RCE/PSB 1000-2 RCA)
4 Drehrichtungsanzeige Linkslauf (PSB 1000-2 RCE/PSB 1000-2 RCA)
5 Stand-by-Anzeige (PSB 1000-2 RCE/PSB 1000-2 RCA)
6 Anzeige für Überlastschutz (PSB 1000-2 RCE/PSB 1000-2 RCA)

7 Stellrad „Speed Control“ (PSB 1000-2 RCE/PSB 1000-2 RCA)
8 Feststelltaste für Ein-/Ausschalter
9 Ein-/Ausschalter
10 Drehrichtungsumschalter
11 Gangwahlschalter
12 Zusatzgriff mit Aufnahme für Absaugvorrichtung*
13 Stellring für Tiefenanschlag*
14 Teleskopführung*
15 Entriegelungstasten für Staubbehälter*
16 Staubbehälter*
17 Staubschutzring*
18 Adapter für Anschluss an Schlagbohrmaschine*
19 Flügelschraube für Zusatzgriffverstellung
20 Verschluss für Staubbehälter*
21 Filterelement (micro filtersystem)*
22 Taste für Tiefenanschlageinstellung
23 Zusatzgriff*
24 Tiefenanschlag*
25 Vordere Hülse
26 Hintere Hülse
27 Schrauberbit*
28 Universalbithalter*
29 Innensechskantschlüssel**
30 Stellrad Drehzahlvorwahl (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
31 Drehrichtungsanzeige Rechtslauf (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
32 Drehrichtungsanzeige Linkslauf (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

*Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang.

**handelsüblich (nicht im Lieferumfang enthalten)

Geräusch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 97 dB(A); Schallleistungspegel 108 dB(A). Unsicherheit K=3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745:

Bohren in Metall: Schwingungsemissionswert a_h=3,7 m/s^2 , Unsicherheit K=1,5 m/ s^2 ,

Schlagbohren in Beton: Schwingungsemissionswert a_h=21 m/s^2 , Unsicherheit K=2,3 m/s ^2 ,

Schrauben: Schwingungsemissionswert a_h<2,5 m/s^2 ,

Unsicherheit K=1,5 m/s².

!WARNUNG

Der in diesen Anweisungen angegebene Schwingungspegel ist entspre-

chend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Gerätevergleich verwendet werden.

Der Schwingungspegel wird sich entsprechend dem Einsatz des Elektrowerkzeuges verändern und kann in manchen Fällen über dem in diesen Anweisungen angegebenen Wert liegen. Die Schwingungsbelastung könnte unterschätzt werden, wenn das Elektrowerkzeug regelmäßig in solcher Weise verwendet wird.

Hinweis: Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

Schlagbohrmaschine		PSB 700-2 RE	PSB 780-2 RE	PSB 800-2 RA	PSB 1000-2 RCA PSB 1000-2 RCE
Sachnummer		3 603 A72 5..	3 603 A72 7..	3 603 A72 7..	3 603 A72 8..
Nennaufnahmeleistung	W	701	800	800	1010
Abgabeleistung	W	360	420	420	530
Leerlaufdrehzahl
- 1. Gang	min^-1	0–800	0–1100	0–1100	0–1100
- 2. Gang	min^-1	0–2600	0–2800	0–2800	0–2800
Schlagzahl	min^-1	44200	47600	47600	47600
Nenndrehmoment (1./2. Gang/Stellung „S“)	Nm	4,4/1,3/-	2,9/1,2/-	2,9/1,2/-	2,6/1,0/2,6
Drehmoment bei max. Abgabe-leistung (1./2. Gang/Stellung „S“)	Nm	25/9/-	30/11/-	30/11/-	22*/9*/33
Drehzahlvorwahl		●	●	●	●
Rechts-/Linkslauf		●	●	●	●
Spindelhalsdurchmesser	mm	43	43	43	43
max. Bohr-∅ (1./2. Gang)
- Mauerwerk	mm	22/16	22/16	22/16	22/16
- Beton	mm	20/13	20/13	20/13	20/13
- Stahl	mm	13/8	13/8	13/8	16/8
- Holz	mm	40/25	40/25	40/25	40/25
max. Schrauben-∅	mm	8	10	10	12
Bohrfutterspannbereich	mm	1,5–13	1,5–13	1,5–13	1,5–13
Gewicht entsprechend EPTA-Procedure 01/2003	kg	2,4	2,4	2,4	2,4
Schutzklasse		☐/II	☐/II	☐/II	☐/II

* elektronische Abschaltung
Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.

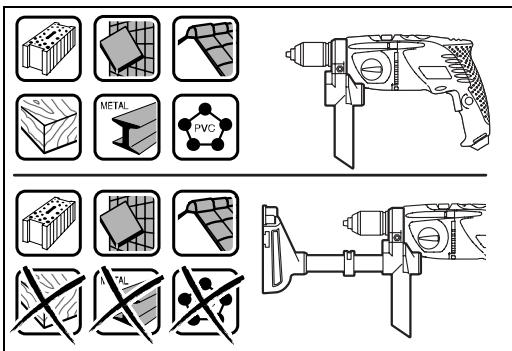

Staub-/Späneabsaugung

▶ Verwenden Sie die Absaugvorrichtung nur bei der Bearbeitung von Beton, Ziegel und Mauerstein. Holz- oder Kunststoffspäne können leicht zu Verstopfungen führen.
▶ Achtung Brandgefahr! Bearbeiten Sie mit montierter Absaugvorrichtung keine metallischen Werkstoffe. Heiße Metallspäne können Teile der Absaugvorrichtung entzünden.

Um ein optimales Absaugergebnis zu erhalten, beachten Sie bitte folgende Hinweise:

• Achten Sie darauf, dass die Absaugvorrichtung bündig am Werkstück bzw. an der Wand anliegt. Damit wird gleichzeitig ein rechtwinkliges Bohren erleichtert.
• Arbeiten Sie beim Einsatz der Absaugvorrichtung immer mit maximaler Drehzahl.
• Nach Erreichen der gewünschten Bohrtiefe ziehen Sie zuerst den Bohrer aus dem Bohrloch und schalten dann die Schlagbohrmaschine aus.
• Prüfen Sie regelmäßig den Zustand des Filterelements 21. Bei Beschädigung des Filterelementes dieses sofort auswechseln.
• Insbesondere beim Arbeiten mit großen Bohrerdurchmessern kann sich der Staubschutzring 17 abnutzen. Tauschen Sie diesen bei Beschädigung aus.

Absaugvorrichtung aufsetzen (siehe Bild A)

Schwenken Sie den Adapter 18 je nach gewünschter Arbeitsweise bis zum Anschlag nach rechts (Rechtshandbetrieb) oder links (Linkshandbetrieb) und schieben Sie die Teleskopführung 14 in die entsprechende Aufnahme des Zusatzgriffs 12.

Lösen Sie die Flügelschraube 19 und setzen Sie den Zusatzgriff 12 mit der montierten Absaugvorrichtung so auf den Spindelhals der Schlagbohrmaschine, dass der Adapter 18 in die entsprechende Öffnung unterhalb des Schnellspannbohrfutters greift. Ziehen Sie die Flügelschraube 19 fest.

Absaugvorrichtung reinigen (siehe Bild B)

Schieben Sie den Verschluss 20 nach oben oder leeren Sie den Staubbehälter 16, bevor Sie die Absaugvorrichtung ablegen.

Der Staubbehälter 16 reicht für etwa 40 Bohrungen mit einem Bohrerdurchmesser von 6 mm.

Bei schwächer werdender Absaugung oder wenn der Staubbehälter 16 etwa halb gefüllt ist, muss der Staubbehälter 16 entleert werden. Drücken Sie dazu auf die Entriegelungstasten 15 und nehmen Sie den Staubbehälter 16 ab.

Ziehen Sie das Filterelement 21 vom Staubbehälter 16 nach unten ab. Leeren und reinigen Sie den Staubbehälter 16. Reinigen Sie das Filterelement 21 durch Ausklopfen.

Überprüfen Sie das Filterelement 21 auf Beschädigungen und wechseln Sie es ggf. aus.

Setzen Sie das Filterelement 21 in den Staubbehälter 16 ein und setzen Sie den Staubbehälter 16 zuerst unten in die Absaugvorrichtung und kippen ihn dann bis er oben arretiert wird.

Absaugvorrichtung abnehmen

Lösen Sie die Flügelschraube 19 und ziehen Sie den Zusatzgriff 12 mit der montierten Absaugvorrichtung vom Spindelhals der Schlagbohrmaschine.

Schwenken Sie den Adapter 18 bis zum Anschlag und ziehen Sie die Teleskopführung 14 aus dem Zusatzgriff 12.

Zusatzgriff (Ausführungen mit Staubabsaugung)

▶ Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusatzgriff 12.

Sie können den Zusatzgriff 12 mit oder ohne montierte Absaugvorrichtung verwenden. Der Zusatzgriff 12 kann in 2 verschiedenen Positionen befestigt werden, siehe Kapitel „Absaugvorrichtung aufsetzen“.

Bohrtiefe einstellen (siehe Bild C)

Mit montierter Absaugvorrichtung kann die Bohrtiefe „X“ eingestellt werden.

Setzen Sie einen Bohrer in das Bohrfutter ein und spannen Sie den Bohrer wie im Kapitel „Werkzeugwechsel“ beschrieben. Drehen Sie den Stellring für den Tiefenanschlag 13 nach unten bis er auf der Teleskopführung 14 verschiebbar ist. Setzen Sie das Elektrowerkzeug ohne es einzuschalten fest am Rand der zu bohrenden Fläche auf, bis der Bohrer um das Maß der gewünschten Bohrtiefe „X“ aus der Absaugvorrichtung ragt. Schieben Sie den Stellring für den Tiefenanschlag 13 an den Zusatzgriff 12 und drehen Sie den Stellring dann nach oben, um den ermittelten Abstand festzuhalten.

Zusatzgriff (Ausführungen ohne Staubabsaugung) (siehe Bilder D–E)

▶ Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusatzgriff 23.

Sie können den Zusatzgriff 23 beliebig schwenken, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen.

PSB 700-2 RE (siehe Bild D)

Drehen Sie die Flügelschraube für die Zusatzgriffverstellung 19 entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff 23 in die gewünschte Position. Danach drehen Sie die Flügelschraube 19 im Uhrzeigersinn wieder fest.

PSB 780-2 RE/PSB 1000-2 RCE (siehe Bild E)

Drehen Sie das untere Griffstück des Zusatzgriffs 23 entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff 23 in die gewünschte Position. Danach drehen Sie das untere Griffstück des Zusatzgriffs 23 im Uhrzeigersinn wieder fest.

Bohrtiefe einstellen (siehe Bilder D–E)

Mit dem Tiefenanschlag 24 kann die gewünschte Bohrtiefe X festgelegt werden.

Drücken Sie die Taste für die Tiefenanschlageinstellung 22 und setzen Sie den Tiefenanschlag in den Zusatzgriff 23 ein.

Die Riffelung am Tiefenanschlag 24 muss nach oben zeigen.

Ziehen Sie den Tiefenanschlag so weit heraus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X entspricht.

Werkzeugwechsel

▶ Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Schnellspannbohrfutter (PSB 1000-2 RCE/PSB 1000-2 RCA/ PSB 800-2 RA/PSB 780-2 RE) (siehe Bild F)

Bei nicht gedrücktem Ein-/Ausschalter 9 wird die Bohrspindel arretiert. Dies ermöglicht ein schnelles, bequemes und einfaches Wechseln des Einsatzwerkzeuges im Bohrfutter.

Öffnen Sie das Schnellspannbohrfutter 1 durch Drehen in Drehrichtung 0, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.

Drehen Sie die Hülse des Schnellspannbohrfutters 1 in Drehrichtung 2 von Hand kräftig zu, bis kein Überras- ten mehr hörbar ist. Das Bohrfutter wird dadurch automatisch verriegelt.

Die Verriegelung löst sich wieder, wenn Sie zum Entfernen des Werkzeuges die Hülse in Gegenrichtung drehen.

Schnellspannbohrfutter (PSB 700-2 RE) (siehe Bild G)

Halten Sie die hintere Hülse 26 des Schnellspannbohrfutters 1 fest und drehen Sie die vordere Hülse 25 in Drehrichtung ①, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.

Halten Sie die hintere Hülse 26 des Schnellspannbohrfutters 1 fest und drehen Sie die vordere Hülse 25 in Drehrichtung ② von Hand kräftig zu, bis kein Überras- ten mehr hörbar ist. Das Bohrfutter wird dadurch automatisch verriegelt.

Die Verriegelung löst sich wieder, wenn Sie zum Entfernen des Werkzeuges die vordere Hülse 25 in Gegenrichtung drehen.

Schraubwerkzeuge (siehe Bilder H-I)

Bei der Verwendung von Schrauberbits 27 sollten Sie immer einen Universalbithalter 28 benutzen. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits.

Zum Schrauben stellen Sie den Umschalter „Bohren/Schlagbohren“ 2 immer auf das Symbol „Bohren“.

Bohrfutter wechseln

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steck-dose.

Bohrfutter demontieren (siehe Bild J)

Demontieren Sie den Zusatzgriff und bringen Sie den Gangwahlschalter 11 in die Mittelstellung zwischen 1. und 2. Gang.

Führen Sie einen Stahlstift ∅ 4 mm mit ca. 50 mm Länge in die Bohrung am Spindelhals ein, um die Bohrspindel zu arretieren.

Spannen Sie einen Innensechskantschlüssel 29 mit dem kurzen Schaft voran in das Schnellspannbohrfutter 1 ein.

Legen Sie das Elektrowerkzeug auf eine standfeste Unterlage, z. B. eine Werkbank. Halten Sie das Elektrowerkzeug fest und lösen Sie das Schnellspannbohrfutter 1 durch Drehen des Innensechskantschlüssels 29 in Drehrichtung 0. Ein festsitzendes Schnellspannbohrfutter wird durch einen leichten Schlag auf den langen Schaft des Innensechskantschlüssels 29 gelöst. Entfernen Sie den Innensechskantschlüssel aus dem Schnellspannbohrfutter und schrauben Sie das Schnellspannbohrfutter vollständig ab.

Bohrfutter montieren (siehe Bild K)

Die Montage des Schnellspannbohrfutters erfolgt in umgekehrter Reihenfolge.

Entfernen Sie nach erfolgter Montage des Bohrfutters den Stahlstift wieder aus der Bohrung.

Das Bohrfutter muss mit einem Anzugs-drehmoment von ca. 50–55 Nm festgezogen werden.

Betrieb

Inbetriebnahme

▶ Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.

Stand-by-Anzeige (PSB 1000-2 RCE/PSB 1000-2 RCA)

Bei eingestecktem Netzstecker und vorhandener Netzspannung leuchtet die Stand-by-Anzeige 5 auf. Lässt sich das Elektrowerkzeug mit leuchtender Stand-by-Anzeige nicht einschalten, muss es einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge übergeben werden.

Drehrichtung einstellen (siehe Bild L)

Mit dem Drehrichtungsumschalter 10 können Sie die Drehrichtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 9 ist dies jedoch nicht möglich.

Rechtslauf: Zum Bohren und Eindrehen von Schrauben drücken Sie den Drehrichtungsumschalter 10 nach rechts bis zum Anschlag durch.

PSB 1000-2 RCE/PSB 1000-2 RCA: Die Drehrichtungsanzeige Rechtslauf 3 leuchtet.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Die Drehrichtungsanzeige Rechtslauf 31 zeigt die gewählte Drehrichtung an.

Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern drücken Sie den Drehrichtungsumschalter 10 nach links bis zum Anschlag durch.

PSB 1000-2 RCE/PSB 1000-2 RCA: Die Drehrichtungsanzeige Linkslauf 4 leuchtet.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Die Drehrichtungsanzeige Linkslauf 32 zeigt die gewählte Drehrichtung an.

Betriebsart einstellen

Bohren und Schrauben

Stellen Sie den Umschalter 2 auf das Symbol „Bohren“.

Schlagbohren

Stellen Sie den Umschalter 2 auf das Symbol „Schlagbohren“.

Der Umschalter 2 rastet spürbar ein und kann auch bei laufendem Motor betätigt werden.

Ein-/Ausschalten

Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter 9 und halten ihn gedrückt.

Zum Feststellen des gedrückten Ein-/Ausschalters 9 drücken Sie die Feststelltaste 8.

Um das Elektrowerkzeug auszuschalten lassen Sie den Ein-/Ausschalter 9 los bzw. wenn er mit der Feststelltaste 8 arretiert ist, drücken Sie den Ein-/Ausschalter 9 kurz und lassen ihn dann los.

Mechanische Gangwahl

▶ Betätigen Sie den Gangwahlschalter 11 nur bei Stillstand des Elektrowerkzeuges.

Mit dem Gangwahlschalter 11 können 2 Drehzahlbereiche vorgewählt werden.

Gang I:

Niedriger Drehzahlbereich; zum Arbeiten mit großem Bohrdurchmesser oder zum Schrauben.

Gang II:

Hoher Drehzahlbereich; zum Arbeiten mit kleinem Bohrdurchmesser.

PSB 1000-2 RCE/PSB 1000-2 RCA: Stellung „S“:

Niedriger Drehzahlbereich; zum Arbeiten mit großem Drehmoment, z. B. zum Arbeiten mit Hohlbohrkronen oder zum Schrauben.

Lässt sich der Gangwahlschalter 11 nicht bis zum Anschlag schwenken, drehen Sie die Antriebsspindel mit dem Bohrer etwas.

Überlastschutz

(PSB 1000-2 RCE/PSB 1000-2 RCA)

Klemmt oder hakt das Einsatzwerkzeug, wird der Antrieb zur Bohrspindel unterbrochen. Halten Sie, wegen der dabei auftretenden Kräfte, das Elektrowerkzeug immer mit beiden Händen gut fest und nehmen Sie einen festen Stand ein.

Die Anzeige für den Überlastschutz 6 blinkt, wenn das Elektrowerkzeug zu stark belastet wird. Reduzieren Sie die Belastung um weiterzuarbeiten.

Bei Überlastung schaltet das Elektrowerkzeug ab und die Anzeige für den Überlastschutz 6 leuchtet dauerhaft. Lassen Sie den Ein-/Ausschalter 9 los und schalten Sie das Elektrowerkzeug wieder ein, um weiterzuarbeiten.

Die Anzeige für den Überlastschutz 6 leuchtet dauerhaft, wenn der Gangwahlschalter 11 in Stellung „S“ ist.

In der Stellung „S“ des Gangwahlschalters 11 ist der Überlastschutz deaktiviert. Seien Sie auf hohe Reaktionsmomente gefasst, wenn das Einsatzwerkzeug blockiert.

Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen lassen.

Drehzahl/Schlagzahl einstellen

Sie können die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 9 eindrücken.

Leichter Druck auf den Ein-/Ausschalter 9 bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/Schlagzahl.

Drehzahl/Schlagzahl vorwählen (siehe Bild M) (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

Mit dem Stellrad Drehzahlvorwahl 30 können Sie die benötigte Drehzahl/Schlagzahl auch während des Betriebes vorwählen.

Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

Elektronische Drehzahlvorwahl (Speed Control) (PSB 1000-2 RCE/PSB 1000-2 RCA)

Mit dem Stellrad „Speed Control“ 7 können Sie die benötigte Drehzahl/Schlagzahl auch während des Betriebes vorwählen.

Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

l:
Zum Arbeiten mit kleiner Drehzahl.
Zum Arbeiten mit mittlerer Drehzahl.
Zum Arbeiten mit hoher Drehzahl.
Zum Arbeiten mit maximaler Drehzahl.

II:

III:

Arbeitshinweise

▶ Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abrutschen.

Tipps

Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen lassen.

Um Fliesen zu bohren, stellen Sie den Umschalter 2 auf das Symbol „Bohren“. Nach dem Durchbohren der Fliese stellen Sie den Umschalter auf das Symbol „Schlagbohren“ um und arbeiten mit Schlag.

Bei Arbeiten in Beton, Gestein und Mauerwerk verwenden Sie Hartmetallbohrer.

Verwenden Sie beim Bohren in Metall nur einwandfreie, geschärfte HSS-Bohrer (HSS=Hochleistungs-Schnellschnittstahl). Entsprechende Qualität garantiert das Bosch-Zubehör-Programm.

Mit dem Bohrerschärfgerät (Zubehör) können Sie Spiralbohrer mit einem Durchmesser von 2,5–10 mm mühelos schärfen.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steck-dose.
▶ Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.

Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehören.

www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Tel.: [phone]

Fax: [phone]

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

bosch.com

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

1232 Wien

Tel. Service: [phone]

Fax: [phone]

Tel. Kundenberater: [phone]

E-Mail: [e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr

gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

E-Mail: [e-mail]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: [phone]

Fax: [phone]

Mechanische toerentalkeuze
