KULLANIM KILAVUZU PSB 1000-2 RCA BOSCH

Elektrikli El Aletleri İçin Genel Uyarı Talimatı

AUYARI Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve

talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı olmayan aletler) kapsamaktadır.

1) Çalışma yeri güvenliği

a) Çalıştığınız yeri temiz tutun ve iyi aydın- latın. Çalıştığınız yer düzensiz ise ve iyi aydin- latılmamışsa kazalar ortaya çıkabilir.
b) Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar.
c) Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağıla- cak olursa aletin kontrolünü kaybedebilirsiniz.

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli el aletleri ile birlikte adaptör fiş kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır.
b) Borular, kalorifer petekleri, ıstıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Bedeniniz topraklandığı anda büyük bir elektrik çarpma tehlikesi ortaya çıkar.
c) Aleti yağmur altında veya nemli yerlerde bırakmayın. Suyun elektrikli el aleti içine sizması elektrik çarpma tehlikesini yükseltir.
d) Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın veya kablodan çekerek fişi çıkarmayın. Kabloyu ısidan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini yükseltir.
e) Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır.

f) Elektrikli el aletinin nemli ortamlarda çalış- tirılması şartsa, mutlaka arıza akımı koru- ma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etki-sinde iseniz elektrikli el aleti kullanmayın. Aleti kullanırken bir anki dikkatsizlik önemli yaralanmalara neden olabilir.
b) Daima kişisel koruyucu donanım ve bir koruyucu gözlük kullanın. Elektrikli el ale-tinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azalttır.
c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı durumda olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıklken fişi prize sokarsanız kazalara neden olabilirsiniz.
d) Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir.
e) Çalışırken bedeniniz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.
f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarını, giysileriniz ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir.
g) Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.

4) Elektrikli el aletlerinin özenle kullanımı ve bakımı

a) Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışısınız.
b) Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır.

c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.
d) Kullanım dışı duran elektrikli el aletlerini çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir.
e) Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasarlı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır.
f) Kesici uçları daima keskin ve temiz tutun. Özenle bakımı yapılmış keskin kenarlı kesme uçlarının malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar.
g) Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın. Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.

5) Servis

a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartın. Bu sayede aletin güvenliğini sürekli hale getirirsiniz.

Alete özgü güvenlik talimatı

Darbeli matkapları kullanırken koruyucu kulaklık kullanın. Çalışırken çıkan gürültü işitme kayıplarına neden olabilir.
Elektrikli el aletini aletle birlikte teslim edilen ek tutamakla kullanın. Elektrikli el aletinin kontrolünün kaybedilmesi yaralanmalara neden olabilir.
Görünmeyen şebeke hatlarını belirlemek için uygun tarama cihazları kullanın veya mahalli ikmal şirketinden yardım alın. Elektrik kablolarıyla kontak yangına veya elektrik çarpmasına neden olabilir. Bir gaz borusunun hasara uğraması patlamalara neden olabilir. Su borularına giriş maddi zarara yol açabilir.

▶ Aletle kullanılan uç bloke olacak olursa elektrikli el aletini hemen kapatın. Geri tepme kuvveti oluşturabilecek reaksiyon momentlerine karşı dikkatlı olun. Uçlar şu durumlarda bloke olur:
– Elektrikli el aleti aşırı ölçüde zorlanınca veya – İşlenen iş parçası içinde açılanma yaparsa.
▶ Çalışırken alet ucunun görüneyen elektrik akımı ileten kabloları veya aletin kendi şebeke kablosuna temas etme olasılığı varsa elektrikli el aletini sadece izolasyonlu tutamağından tutun. Elektrik gerilimi ileten kablolarla temasa gelinince elektrikli el aletinin metal parçaları da elektrik gerilimine maruz kalır ve elektrik çarpmasına neden olunur.
▶ Çalışırken elektrikli el aletini iki elinizle sıkıca tutun ve duruş pozisyonunuzun güvenli olmasına dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanılır.

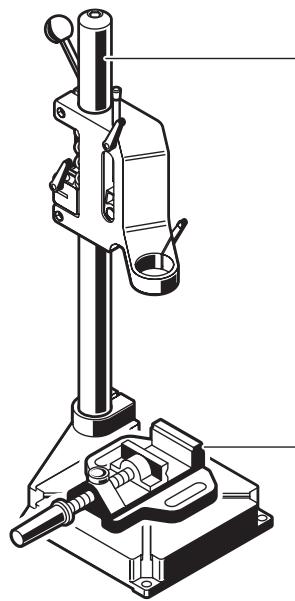

▶ İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tut-maya oranla daha güvenli tutulur.
▶ Bu aletle asbest içeren malzemeleri işlemeyin. Asbest kanserojen madde kabul edilir.
▶ Çalışma sırasında sağlığa zararlı, yanıcı veya patlayıcı tozların çıkma olasiliği varsa gerekli koruyucu önlemleri alın. Örneğin: Bazı tozlar kanserojen sayılır. Koruyucu toz maskesi takın ve eğer aletinize takılabiliyorsa bir toz/talaş emme tertibatı bağlayın.
▶ Çalışma yerinizi daima temiz tutun. Malzeme karışımları özellikle tehlikelidir. Hafif metal tozları yanabilir veya patlayabilir.
▶ Elinizden bırakmadan önce elektrikli el ale-tinin tam olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz.
Elektrikli el aletinizi hasarlı kablo ile kullanmayın. Çalışma sırasında kablo hasar görecek olursa, dokunmayın ve kabloyu hemen prizden çekin. Hasarlı koblolar elektrik çarpma tehlikesini artırır.

Fonksiyon tanımı

Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Usulüne uygun kullanım

Bu alet; tuğla, beton ve taş malzemede darbeli delme ile ahşap, metal, seramik ve plastikte delme işleri için geliştirilmiştir. Elektronik ayarlamalı ve sağ/sol dönüşlü/aletler vidalama ve diş açma işlerine de uygundur.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.

1 Anahtarsız uç takma mandreni
2 "Darbesiz/darbeli delme" çevrim şalteri
3 Dönme yönü göstergesi, sağa dönüş (PSB 1000-2 RCE/PSB 1000-2 RCA)
4 Dönme yönü göstergesi, sola dönüş (PSB 1000-2 RCE/PSB 1000-2 RCA)
5 Stand-by-Göstergesi (PSB 1000-2 RCE/PSB 1000-2 RCA)
6 Aşırı zorlanma göstergesi (PSB 1000-2 RCE/PSB 1000-2 RCA)
7 "Speed Control" ayar düğmesi (PSB 1000-2 RCE/PSB 1000-2 RCA)
8 Açma/kapama şalteri tespit tuşu
9 Açma/kapama şalteri
10 Dönme yönü değiştirme şalteri
11 Vites seçme şalteri
12 Emme donanımı girişli ek tutamak*
13 Derinlik mesnedi ayar halkası*
14 Teleskop kılavuzu*
15 Toz haznesi kilitleme tuşları*
16 Toz haznesi*
17 Tozdan koruma halkası*
18 Darbeli matkaba bağlantı adaptörü*
19 Ek tutamak konumu ayarı için kelebek vida
20 Toz haznesi kapağı*
21 Filtre elemanı (mikro filtre sistemi)*
22 Derinlik mesnedi ayar düğmesi
23 Ek tutamak*
24 Derinlik mesnedi*
25 Ön kovan
26 Arka kovan
27 Vidalama ucu*
28 Çok amaçlı vidalama ucu adaptörü*
29 Alyan anahtarı**
30 Devir sayısı ön seçim düğmesi (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
31 Dönme yönü gestergesi, sağa dönüş (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
32 Dönme yönü göstergesi, sola dönüş (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir.

**Piyasadan temin edilebilir (Teslimat kapsamında değildir)

Gürültü/Titreşim bilgisi

Ölçüm değerleri EN 60745'e göre tespit edilmiştir.

Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 97 dB(A); gürültü emisyonu seviyesi 108 dB(A). Tolerans K=3 dB.

Koruyucu kulaklık kullanın!

EN 60745'e göre tespit edilen toplam titreşim değeri (üç yönün vektör toplamı):

Metalde delme: Titreşim emisyon değeri a_h=3,7 m/s^2 , tolerans K=1,5 m/s^2 ,

Betonda darbeli delme: Titreşim emisyon değeri a_h=21 m/s^2 , tolerans K=2,3 m/s^2 ,

Vidalama: Titreşim emisyon değeri a_h<2,5 m/s^2 , tolerans K=1,5 m/s^2 .

!UYARI

Bu talimatta belirtilen titreşim seviyesi EN 60745'teki normlara uygun bir ölçme yöntemi ile ölçülmüştür ve aletlerin karşılaştırılmasında kullanılabilir.

Titreşim seviyesi elektrikli el aletinin kullanım koşullarına göre değişebilir ve bazı durumlarda bu talimatta belirtilen değerlerin üzerine çıkabilir. Eelektrikli el aleti düzenli olarak bu gibi durumlarda kullanıldığı takdirde titreşimin kullanıcıya bindirdiği yük gözden kaçabalir.

Açıklama: Belirli bir çalışma süresi içinde titreşimin kullanıcıya bindirdiği yükün tam olarak tahmin edilebilmesi için, aletin kapalı olup olmadığı veya çalışmasına rağmen kullanılmadığı süreler de dikkate alınmalıdır. Kullanılmadığı zamanlar alet kapatıldığı takdirde bütün çalışma süresi içinde titreşimin kullanıcıya bindirdiği yük önemli ölçüde azaltılabilir.

Uygunluk beyanı

CE

Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan bu ürünün: 89/336/EWG ile 98/37/EG yönetmelikleri hükümleri uyarınca (28.12.2009 tarihine kadar) ve 2006/42/EG yönetmelikle hükümleri uyarınca da (29.12.2009 tarihinden itibaren) EN 60745 normlarına veya bu normlara ait normatif belgelere uygunluğunu beyan ederiz.

Elektronik kapama
Veriler [U] 230/240 V'luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler değişebilir.
Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodları değişik olabilir.

Montaj

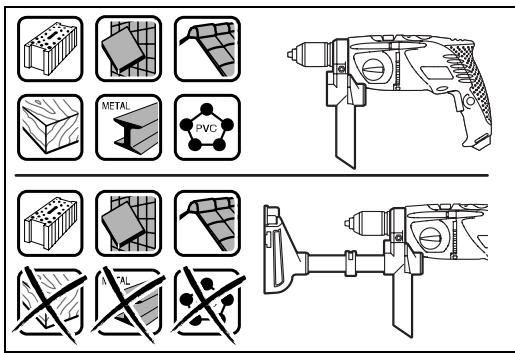

Toz ve talaş emme

Emme donanımını sadece beton, tuğla ve duvar taşlarını işlerken kullanın. Ahşap ve plastik talaşları çabuk tıkanma yapar.
Dikkat yangın tehlikesi! Emme donanımı takılıiken metal malzemeyi işlemeyin. Kızgın metal talaşları emme donanımının parçalarını tutuşturabilir.

Optimum emme performansı elde edebilmek için lütfen aşağıdaki uyarılara uyun:

• Emme donanımının iş parçasına veya duvara tam olarak dayanmasına dikkat edin. Bu yolla aynı zamanda dik açılı delme işlemi kolaylaşır.

• Emme donanımı kullanırken daima en yüksek devir sayısı ile çalışın.

• İstediğiniz delme derinliğine ulaştıktan sonra önce matkap ucunu delikten çekin sonra darbeli matkabı kapatın.

• Filtre elemanının 21 durumunu düzenli olarak kontrol edin. Filtre elemanı hasar görürse hemen değiştirin.
• Özellikle büyük çaplı delikler açarken tozdan koruma halkası 17 aşınabilir. Hasar görecek olursa bu halkayı değiştirin.

Emme donanımının takılması (Bakınız: Şekil A)

Adaptörü 18 çalışma durumunuza göre sağa (sağ elle çalışmak için) veya sola (sol elle çalışmak için) sonuna kadar itin ve teleskop kılavuzunu 14 ek tutamaktaki 12 ilgili kovana itin.

Kelebek vidayı 19 gevşetin ve ek tutamağı 12 emme donanımı takılı iken darbeli matkabin mil boynuna öyle yerleştirin ki, adaptör 18 anahtarsız uç takma mandreni altındaki ilgili deliği kavrasın. Kelebek vidayı 19 sıkın.

Emme donanımının temizlenmesi (Bakınız: Şekil B)

Emme donanımını bırakmadan önce kapağı 20 yukarı itin veya toz haznesini 16 boşaltın.

Toz haznesi 16 çaplı yaklaşık 40 deliğin 6 mm açılmasına yeter.

Emme performansı giderek düşerse veya toz haznesi 16 yarı yarıya dolarsa haznenin 16 boşaltılması gerekir. Bunun için kilitleme tuşlarına 15 basın ve toz haznesini 16 alın.

Filtre elemanını 21 toz haznesinden 16 aşağı doğru çekerek çıkarın. Toz haznesini 16 boşaltın ve temizleyin. Filtre elemanını 21 uygun biçimde çarparak temizleyin.

Filtre elemanında 21 hasar olup olmadığını kontrol edin ve gerekiyorsa değiştirin.

Filtre elemanını 21 toz haznesine 16 yerleştirin ve toz haznesini 16 önce alttan emme donanımına takın sonda kilitleme yapıncaya kadar devirin.

Emme donanımının çıkarılması

Kelebek vidayı 19 gevşetin ve ek tutamağı 12 emme donanımı ile birlikte darbeli matkabın mil boynundan çekin.

Adaptörü 18 sonuna kadar hareket ettirin ve teleskop kılavuzunu 14 ek tutamaktan 12 çekin.

Ek tutamak (Toz emme donanımlı tipler)

▶ Elektrikli el aletini daima ek tutamakla 12 kullanın.

Ek tutamağı 12 emme donanımı ile veya emme donanımı olmadan kullanabilirsiniz. Ek tutamak 12 alete iki değişik konumda tespit edilebilir, bakınız bölüm: "Emme donanımının takılması".

Delik derinliğinin ayarlanması (Bakınız: Şekil C) Takılı olan emme donanımı ile delik derinliği "X" ayarlanabilir.

Mandrene bir matkap ucu yerleştirin ve ucu “Uç değiştirme” bölümünde açıklandığı gibi sıkın. Derinlik mesnedi ayar halkasını 13 teleskop kılavuzu 14 üzerinde itilecek ölçüde aşağı çevirin. Elektrikli el aletini kapalı durumda, matkap ucu istenen delik derinliği olan “X” ölçüsünde emme donanınımdan çıkıntı yapacak ölçüde delinecek yüzeyin kenarına dayayın. Derinlik mesnedi ayar halkasını 13 ek tutamağa 12 itin ve ayar halkasını tespit edilen mesafeyi sabitlemek üzere yukarı çevirin.

Ek tutamak (Emme donanımı olmayan tipler) (Bakınız resimler D–E)

▶ Elektrikli el aletinizi her zaman ek tutamakla 23 kullanın.

Güvenli ve yorulmadan çalışabilmek için ek tutamağın 23 konumunu istediğiniz gibi ayarlayabilirsiniz.

PSB 700-2 RE (Bakınız: Şekil D)

Eke tutamağın konumunu ayarlamak için 19 kelebek vidayı saat hareket yönünün tersine çevirin ve ek tutamağı 23 istediğiniz konuma getirinin. Daha sonra kelebek vidayı 19 saat hareket yönünde çevirerek sıkın.

PSB 780-2 RE/PSB 1000-2 RCE (Bakınız: Şekil E) Ek tutamağın alt parçasını 23 saat hareket yönünün tersine çevirin ve ek tutamağı 23 istediğiniz pozisyona getirin. Daha sonra tutamağın alt parçasını 23 saat hareket yönünde çevirerek sıkın.

Delik derinliğinin ayarlanması (Bakınız resimler D–E)

Derinlik mesnedi 24 ile istenen delik derinliği X ayarlanabilir.

Derinlik mesnedi konumu ayar düğmesine 22 basın ve derinlik mesnedini ek tutamak 23 içine yerleştirin. Derinlik mesnedinin 24 oluklu tarafı yukarıyı göstermelidir.

Derinlik mesnedini, matkap ucunun sivri tarafı ile derinlik mesnedinin ucu arasındaki mesafe istenen delik derinliğine eşit olacak biçimde X dışarı doğru çekin.

Uç değiştirme

▶ Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Anahtarsız uç değiştirme mandreni (PSB 1000-2 RCE/PSB 1000-2 RCA/ PSB 800-2 RA/PSB 780-2 RE) (Bakınız: Şekil F)

Açma/kapama şalteri 9 basılı değilken matkap mili kilitlidir. Bu sayede mandren içindeki matkap ucu hızlı, rahat ve basit biçimde değiştirilebilir.

Anahtarsız uç takma mandrenini 1 durch Drehen in Drehrichtung ① yönünde uç takılabilicek ölçüde açın. Ucu takın.

Anahtarsız uç takma mandreninin 1 kovanını ② yönünde elle çevirererk kilitleme sesi duyulmayıncaya kadar kapatın. Mandren otomatik olarak kilitlenir.

Ucu çıkarmak için kovanı ters yöne çevirdiğinizde kilitleme açılır.

Anahtarsız uç değiştirme mandreni (PSB 700-2 RE) (Bakınız: Şekil G)

Arka kovanı 26 hızlı germeli mandrende 1 tutun ve ön kovanı 25 ① uç takılacak ölçüde çevirin. Ucu takın.

Arka kovanı 26 hızlı germeli mandrende 1 sıkıca tutun ve ön kovanı 25 ♦ yönünde elinizle kavrama sesi kesilinceye kadar çevirin. Mandren otomatik olarak kilitlenir.

Ucu çıkarmak için ön kovanı 25 ters yönde çevirdiğinizde kilitleme açılır.

Vidalama uçları (Bakınız resimler H-I)

Bits uçları 27 kullanırken daima çok amaçlı 28 bits adaptörü kullanın. Sadece vida başına uygun bits uçları kullanın.

Vidalama yapmak için “Delme/Darbeli delme” çevrim şalterini 2 daima “Delme” sembolü üzerine getirin.

Mandrenin değiştirilmesi

▶ Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Mandrenin sökülmesi (Bakınız: Şekil J)

Ek tutamağı sökün ve vites seçme şalterini 11 1. ve 2. vitesler arasında merkezi konuma getirin.

Matkap milini sabitleme için mil boynu deliğine ∅ 4 mm çapında yaklaşık 50 mm uzunluğunda çelik bir pim yerleştirin.

Kısa şaftı öne gelecek biçimde bir alyan anahtarını 29 anahtarsız uç takma mandrenine 1 takın.

Elektrikli el aletini sağlam ve düz bir zemine, örneğin bir tezgah üzerine yatırır. Elektrikli el aletini sıkıca tutun ve anahtarsız uç takma mandrenini 1 iç altıgen anahtarı 29 ① yönünde çevirmek suretiyle gevşetin. Sıkışmış olan anahtarsız uç takma mandrenini iç altıgen anahtarın 29 uzun şaftına hafifçe vurarak gevşetebilirsiniz. İç altıgen anahtarı anahtarsız uç takma mandreninden çıkarın ve anahtarsız uç takma mandrenini tam olarak çıkarın.

Mandrenin takılması (Bakınız: Şekil K)

Anahtarsız uç takma mandreninin montajı aynı işlem aşamalarının ters sıra ile uygulanmasıyla yapılır.

Mandreni taktıktan sonra çelik pimi delikten çıkarın.

Mandren yaklaşık 50–55 Nm'lik bir torkla sıkılmalıdır.

işletim

Çalıştırma

▶ Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalıştırılabilir.

Stand-by göstergesi (PSB 1000-2 RCE/PSB 1000-2 RCA)

Şebeke fışı takılı ise ve şebeke gerelimi varsa Stand-by göstergesi 5 yanar. Elektrikli el aleti Stand-by göstergesi yanarken açılmıyorsa, Bosch elektrikli el aletleri için yetkili bir servise götürülmelidir.

Dönme yönünün ayarlanması (Bakınız: Şekil L)

Dönme yönü değiştirme şalteri 10 ile elektrikli el aletinin dönme yönünü değiştirebilirsiniz. Ancak açma/kapama şalteri 9 basılı iken bu mümkün değildir.

Sağa dönüş: Delme ve vidalama yapmak için dönme yönü değiştirme şalterini 10 sonuna kadar sağa bastırın.

PSB 1000-2 RCE/PSB 1000-2 RCA: Sağa dönüş göstergesi 3 yanar.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Sağa dönüş göstergesi 31 seçilmiş bulunan dönme yönünü gösterir.

Sola dönüş: Vida ve somunları gevşetmek veya sökmek için dönme yönü değiştirme şalterini 10 sonuna kadar sola bastırın.

PSB 1000-2 RCE/PSB 1000-2 RCA: Sola dönüş göstergesi 4 yanar.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Sola dönüş göstergesi 32 seçilmiş bulunan dönme yönünü gösterir.

İşletim türünün ayarlanması

Delme ve vidalama

Çevrim şalterini 2 "Delme" sembolü üzerine getirin.

Darbeli delme

Çevrim şalterini 2 “Darbeli delme” sembolü üzerine getirin.

Çevrim şalteri 2 hissedilir biçimde kavrama yapar ve motor çalışırken de kullanılabilir.

Açma/kapama

Aleti çalıştırmak için açma/kapama şalterine 9 basın ve şalteri basılı tutun.

Basılı durumdaki açma/kapama şalterini 9 tespit etmek için açma/kapama şalteri tespit tuşuna 8 basın.

Elektrikli el aletini kapatmak için açma/kapama şalterini 9 bırakın veya tespit tuşu 8 ile sabitlenmişse açma/kapama şalterine 9 kısa bir süre basın ve tekrar bırakın.

Mekanik vites seçimi

▶ Vites seçme şalterini 11 sadece elektrikli el aleti dururken kullanın.

Vites seçme şalteri 11 ile 2 farklı devir sayısı ayarı önceden seçilerek ayarlanabilir.

Vites I:

Düşük devir sayısı alanı; büyük çaplı deliklerin veya vidaların işlenmesi için.

Vites II:

Yüksek devir sayısı alanı; küçük çaplı deliklerin açılması için.

PSB 1000-2 RCE/PSB 1000-2 RCA: Konum "S":

Düşük devir sayısı alanı; yüksek torkla çalışmak için, örneğin buat uçlarıyla çalışmak veya vidalama yapmak için.

Vites seçme şalteri 11 sonuna kadar hareket etmiyorsa, tahrik milini bir matkap ucuyla biraz çevirin.

Aşırı zorlanma emniyeti (PSB 1000-2 RCE/PSB 1000-2 RCA)

▶ Uç malzmeme içinde sıkışırsa veya takılırsa matkap miline giden tahrık kesilir. Bu gibi durumlarda ortaya çıkan kuvvetler nedeniyle, elektrikli el aletini daima iki elinizle sıkıca tutun ve duruş pozisyonununuzun güvenli olmasını sağlayın.

Elektrikli el aleti aşırı ölçüde zorlandığı zaman aşırı zorlanma emniyeti 6 yanıp sönmeye başlar.

Çalışmaya devam etmek için alete binen yükü azaltın.

Aşırı zorlanma durumunda elektrikli el aleti kapanır ve aşırı zorlanma emniyeti göstergesi 6 sürekli olarak yanar. Açma/kapama şalterini 9 bırakın ve tekrar çalışmak için aleti yeniden çalıştırın.

Aşırı zorlanma emniyeti göstergesi 6 vites seçme şalteri 11 "S" konumunda ise sürekli olarak yanar.

▶ Vites seçme şalterinin 11 “S” konumunda aşırı zorlanma emniyeti aktiftir. Elektrikli el aleti bloke olunca ortaya çıkacak yüksek reaksiyon momentlerine hazırlıklı olun.

Düşük devir sayısı ile uzun süre çalıştığınızda, soğutma yapmak için elektrikli el aletini boşta en yüksek devir sayısı ile yaklaşık 3 dakika kadar çalıştırın.

Devir sayısının ve darbe sayısının ayarlanması

Açma/kapama şalteri üzerine uyguladığınız bastırma kuvvetini 9 üzerine uyguladığınız bastırma kuvvetini azaltıp çoğaltarak alet çalışır durumda iken de devir sayısını ve darbe sayısını ayarlayabilirsiniz.

Açma/kapama şalteri 9 üzerine uygulanan düşük bastırma kuvveti düşük bir devir/darbe sayısı sağlar. Uygulanan bastırma kuvveti artırıldıkça devir/darbe sayısı yükselir.

Devir sayısının ve darbe sayısının ön seçimi (Bakınız: Şekil M)

Devir sayısı ön seçim düğmesi 30 ile gerekli olan devir sayısını ve darbe sayısını işletim halinde de önceden seçerek ayarlayabilirsiniz.

Gerekli devir sayısı ile darbe sayısı işlenen malzemeye çalışma koşullarına bağlı olup, en doğru biçimde deneyerek tespit edilebilir.

Elektronik devir sayısı ön seçimi (Speed Control) (PSB 1000-2 RCE/PSB 1000-2 RCA)

Ayar düğmesi “Speed Control” 7 ile gerekli devir ve darbe sayısını alet çalışırken de seçebilirsiniz.

Gerekli devir sayısı ile darbe sayısı işlenen malzemeye çalışma koşullarına bağlı olup, en doğru biçimde deneyerek tespit edilebilir.

I: Düşük devir sayısı ile çalışmak için.

II: Orta yükseklikte devir sayısı ile çalışmak için.

III: Yüksek devir sayısı ile çalışmak için.

Maksimum devir sayısı ile çalışmak için.

Çalışırken dikkat edilecek hususlar

- Elektrikli el aletini sadece kapalı durumda somun ve vidaların üzerine yerleştirin. Dönmekte olan uçlar kayabilir.

Öneriler

Düşük devir sayısı ile uzun süre çalıştığınızda, soğutma yapmak için elektrikli el aletini boşta en yüksek devir sayısı ile yaklaşık 3 dakika kadar çalıştırın.

Fayansları delmek için çevrim şalterini 2 “Delme” sembolü üzerine getirin. Fayans tam olarak delindikten sonra darbeli çalışmak için çevrim şalterini “Darbeli delme” sembolü üzerine getirin.

Beton, taş ve duvarda çalışırken sert metal matkap uçları kullanın.

Metalleri delerken sadece kusursuz bilenmiş HSS matkap uçları kullanın (HSS=Yüksek performans hızlı kesme çeliği). Bu konudaki garantiyi Bosch aksesuar programı sağlar.

Matkap ucu bileme aleti ile (aksesuar) 2,5–10 mm çaplı helezonik matkap uçlarını rahatça bileyebilirsiniz.

Bakım ve servis

Bakım ve temizlik

▶ Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.
▶ İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma deliklerini daima temiz tutun.

Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arıza yapacak olursa, onarım Bosch elektrikli aletleri için yetkili bir serviste yapılmalıdır.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Müterşi servisi ve müterşi danışmanlığı

Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınız yanıtlandırır. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz:

www.bosch-pt.com

Bosch müşteri servisi timi satın alacağınız ürünün özellikleri, bu ürünün kullanımı ve ayar işlemleri hakkındaki sorularınız ile yedek parçalarına ait sorularınızı memnuniyetle yanıtlandırır.

Türkçe

Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Müşteri Danışmanı: [phone] Müşteri Servis Hattı: [phone]

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir.

Sadece AB üyesi ülkeler için:

Elektrikli el aletini evsel çöplerin içine atmayın! Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT sayılı Avrupa Birliği yönetmeliği ve bunların tek tek ülkelerin hukuklarına

uyarlanması uyarınca, kullanım ömrünü tamamlamış elektrikli el aletleri ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanım merkezlerine gönderilmek zorundadır.

Değişiklik haklarımız saklıdır.
