BRUKSANVISNING PSB 1000-2 RCA BOSCH

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA:

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA:

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

Overensstemmelseserklæring

CE

PSB 700-2 RE (se billede D)

PSB 780-2 RE/PSB 1000-2 RCE (se billede E)

Den riflede side på dybdeanslaget 24 skal pege opad.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: Indikatoren til venstreløb 32 viser den valgte drejeretning.

Indstil funktion

Overbelastningsbeskyttelse (PSB 1000-2 RCE/PSB 1000-2 RCA)

Vedligeholdelse og service

Vedligeholdelse og rengøring

10 Riktningsomkopplare

(PSB 1000-2 RCE/PSB 1000-2 RCA/PSB 800-2 RA/PSB 780-2 RE) (se bild F)

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA:

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA:

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

Generelle advarsler for elek- troverktøy

! ADVARSEL

Les gjennom alle advarslene og anvisningene. Feil ved overholdel-

sen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet rent og ryddig og sørg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) Elektrisk sikkerhet

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
d) Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.
e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, skilaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.
c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.
e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke len- ger kan slås av eller på, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verkøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

5) Service

a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Maskinavhengig sikkerhets-informasjon

▶ Bruk hørselvern ved bruk av slagbormaskiner. Innvirkning av støy kan føre til at man mister hørse- len.
▶ Bruk ekstrahåndtakene som leveres sammen med elektroverktøyet. Hvis du mister kontrollen over elektroverktøyet, kan dette føre til skader.
▶ Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader.

Slå elektroverktøyet straks av, hvis innsatsverktøyet blokkerer. Vær forberedt på høye reaksjonsmomenter som forårsaker et tilbakeslag. Innsatsverktøyet blokkerer hvis:

– elektroverktøyet overbelastes eller
– det kiler seg fast i arbeidsstykket som skal bearbeides.

Ta kun tak i elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning setter også elektroverktøyets metalldeler under spenning og fører til elektriske støt.

▶ Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender.
▶ Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
- Ikke bearbeid asbestholdig material. Asbest kan fremkalle kreft.
▶ Utfør beskyttelsestiltak hvis det kan oppstå helsefarlig, brennbart eller eksplosivt støv under arbeidet. For eksempel: Enkelte støvtyper kan være kreftfremkallende. Bruk en støvmaske og bruk et støv-/sponavsug – hvis dette kan koples til.
▶ Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere.
▶ Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet.
▶ Bruk aldri elektroverktøyet med skadet ledning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risikoen for elektriske støt.

Funksjonsbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Maskinen er beregnet til slagboring i murstein, betong og stein, og til boring i tre, metall, keramikk og kunststoff. Maskiner med elektronisk regulering og høyre-/venstregang er også egnet til skruing og gjengeskjæring.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Selvspennende chuck
2 Omkoblingsbryter «Boring/slagboring»
3 Dreieretningsanvisning for høyregang (PSB 1000-2 RCE/PSB 1000-2 RCA)
4 Dreieretningsanvisning for venstregang (PSB 1000-2 RCE/PSB 1000-2 RCA)
5 Stand-by-indikator (PSB 1000-2 RCE/PSB 1000-2 RCA)
6 Anvisning for overlastbeskyttelse (PSB 1000-2 RCE/PSB 1000-2 RCA)

7 Stillhjul «Speed Control» (PSB 1000-2 RCE/PSB 1000-2 RCA)

8 Låsetast for på-/av-bryter

9 På-/av-bryter

10 Høyre-/venstrebryter

11 Girvalgbryter

12 Ekstrahåndtak med feste for avsuginnretning*

13 Stillring for dybdeanlegg*

14 Teleskopføring*

15 Låsetaster for støvbeholder*

16 Støvbeholder*

17 Støvbeskyttelsesring*

18 Adapter for tilkobling til slagbormaskin*

19 Vingeskrue for innstilling av ekstrahåndtak

20 Lås for støvbeholder*

21 Filterelementet (micro filtersystem)*

22 Tast for dybdeanleggsinnstilling

23 Ekstrahåndtak*

24 Dybdeanlegg*

25 Fremre hylse

26 Bakre hylse

27 Skrubits*

28 Universalbitsholder*

29 Umbrakonøkkel**

30 Stillhjul for turtallsforvalg (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

31 Dreieretningsanvisning for høyregang (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

32 Dreieretningsanvisning for venstregang (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

*Illustrert eller beskrevet tilbehør inngår ikke i standard-leveransen.

**Fås kjøpt (inngår ikke i leveransen)

Støy-/vibrasjonsinformasjon

Måleverdier funnet i henhold til EN 60745.

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 97 dB(A); lydeffektnivå 108 dB(A). Usikkerhet K=3 dB.

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745:

Boring i metall: Svingningsemisjonsverdi a_h=3,7 m/s^2 , usikkerhet K=1,5 m/s ^2 ,

Slagboring i betong: Svingningsemisjonsverdi a_h=21 m/s^2 , usikkerhet K=2,3 m/ s^2 ,

Skruer: Svingningsemisjonsverdi a_h<2,5 m/s^2 , usikkerhet K=1,5 m/s^2 .

ADVARSEL

Vibrasjonssnivået som er angitt i disse instruksene er målt jf. en standardisert målemetode i EN 60745 og kan brukes til sammenligning av maskiner.

Vibrasjonsnivået endres i henhold til bruken av elektroverktøyet og kan i noen tilfeller ligge over verdien som er angitt i disse instruksene. Vibrasjonsbelastningen kan undervurderes hvis elektroverktøyet brukes regelmessig på en slik måte.

Merk: Til en nøyaktig vurdering av vibrasjonsbelastningen i løpet av en spesiell arbeidsperiode bør det også tas hensyn til tidene når maskinen var utkoblet eller går, men ikke virkelig brukes. Dette kan redusere vibrasjonsbelastningen tydelig for hele arbeidstiden.

Samsvarserklæring

CE

Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 jf. bestemmelsene i direktivene 89/336/E∅F, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009).

Dr. Egbert Schneider

Dr. Eckerhard Strötgen

* Elektronisk utkopling
Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse informasjonene variere noe.
Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Montering

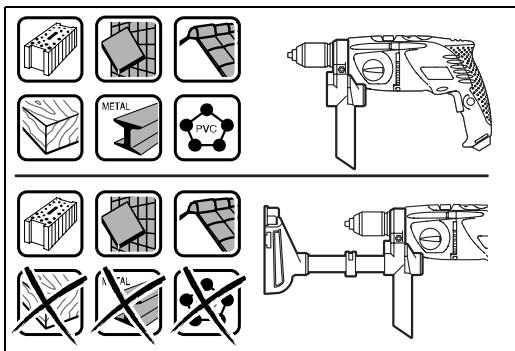

Støv-/sponavsuging

▶ Bruk avsuginnretningene kun ved bearbeidelse av betong og murstein. Tre- eller kunststoffspon kan lett føre til tetting.
▶ OBS! Brannfare! Med montert avsuganordning må du ikke bearbeide metalliske materialer. Varme metallspon kan antenne deler av avsuganordningen.

For å oppnå et optimalt avsugingsresultat må du følge disse informasjonene:

• Pass på at avsuganordningen alltid ligger kant i kant mot arbeidsstykket hhv. veggen. Slik forenkles samtidig en rettvinklet boring.

• Ved bruk av avsuganordningen må du alltid arbeide med maksimalt turtall.

• Når den ønskede boredybden er nådd, trekker du først boret ut av borehullet og slår deretter av slagbormaskinen.

• Kontroller filterelementets 21 tilstand med jevne mellomrom. Hvis filterelementet er skadet må det straks skiftes ut.
• Særskilt ved arbeid med store bordiametre kan støvbeskyttelsesringen 17 slites. Skift denne ut hvis den er skadet.

Sving adapteren 18 avhengig av ønsket arbeidsmåte frem til anslaget mot høyre (høyrehåndsdrift) eller venstre (venstrehåndsdrift) og skyv teleskopføringen 14 inn i det passende festet på ekstrahåndtaket 12.

Løsne vingeskruen 19 og sett ekstrahåndtaket 12 med montert avsuganordning slik på spindelhalsen til slagbormaskinen at adapteren 18 griper inn i den passende åpningen under den selvspennende chucken. Trekk vingeskruen 19 fast.

Rengjøring av avsuganordningen (se bilde B)

Skyv låsen 20 oppover eller tøm støvbeholderen 16 før du legger ned avsuganordningen.

Støvbeholderen 16 er tilstrekkelig for ca. 40 boringer med en bordiameter på 6 mm.

Hvis avsugingen blir svakere eller hvis støvbeholderen 16 er halvt fylt, må støvbeholderen 16 tømmes. Trykk da på låsetastene 15 og ta av støvbeholderen 16.

Trekk filterelementet 21 nedover av fra støvbeholderen 16. Tøm og rengjør støvbeholderen 16. Rengjør filterelementet 21 ved å banke ut.

Sett filterelementet 21 inn i støvbeholderen 16 og sett støvbeholderen 16 først nede inn i avsuganordningen og vipp den deretter til den låses oppe.

Løsne vingeskruen 19 og trekk ekstrahåndtaket 12 med montert avsuginnretning av fra spindelhalsen til slagbormaskinen.

Sving adapteren 18 frem til anslaget og trekk teleskopføringen 14 ut av ekstrahåndtaket 12.

Du kan bruke ekstrahåndtaket 12 med eller uten montert avsuganordning. Ekstrahåndtaket 12 kan festes i 2 forskjellige posisjoner, se kapittelet «Montering av avsuganordningen».

Innstilling av boredybden (se bilde C)

Sett et bor inn i chucken og spenn boret fast som beskrevet i kapittelet »Verktøyskifte». Drei stillringen for dybdeanlegget 13 nedover til den kan forskyves på teleskopføringen 14. Uten å slå på elektroverktøyet setter du det godt på kanten til flaten som skal bores, til boret peker så langt ut av avsuganordningen som lengden på ønsket boredybde «X». Skyv stillringen for dybdeanlegget 13 inn på ekstrahåndtaket 12 og drei stillringen deretter oppover for å markere funnet avstand.

Ekstrahåndtak (modeller uten støvavsug) (se bildene D–E)

▶ Bruk elektroverktøyet kun med ekstrahåndtaket 23.

Du kan svinge ekstrahåndtaket 23 hvor som helst, for å oppnå en sikker og lite anstrengende arbeidsposisjon.

PSB 700-2 RE (se bilde D)

Skru vingeskruen til innstilling av ekstrahåndtaket 19 mot urviserne og sving ekstrahåndtaket 23 til ønsket posisjon. Deretter skrur du vingeskruen 19 fast igjen med urviserne.

PSB 780-2 RE/PSB 1000-2 RCE (se bilde E)

Drei den nedre delen på ekstrahåndtaket 23 mot urviserne og sving ekstrahåndtaket 23 til ønsket posisjon. Deretter dreier du nedre del av ekstrahåndtaket 23 fast igjen med urviserne.

Innstilling av boredybden (se bildene D–E)

Med dybdeanlegget 24 kan ønsket boredybde X bestemmes.

Trykk tasten til innstilling av dybdeanlegget 22 og sett dybdeanlegget inn i ekstrahåndtaket 23.

Riflingen på dybdeanlegget 24 må peke oppover.

Trekk dybdeanlegget så langt ut at avstanden mellom spissen på boret og spissen på dybdeanlegget tilsvarer ønsket boredybde X.

Verktøyskifte

▶ Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Selvspennende chuck (PSB 1000-2 RCE/PSB 1000-2 RCA/ PSB 800-2 RA/PSB 780-2 RE) (se bilde F)

Ved ikke trykt på-/av-bryter 9 låses borespindelen. Dette muliggjør et hurtig, behagelig og enkelt bytte av innsatsverktøyet i chucken.

Åpne den selvspennende chucken 1 ved å dreie den så langt i dreieretning ① at verktøyet kan settes inn. Sett inn verktøyet.

Låsen løser seg igjen när hylsen dreies i motsatt retning for å fjerne verktøyet.

Selvspennende chuck (PSB 700-2 RE) (se bilde G)

Hold den bakre hylsen 26 til den selvspennende chucken 1 fast og drei den fremre hylsen 25 i dreieretning ① til verktøyet kan settes inn. Sett inn verktøyet.

Låsen løser seg igjen när den fremre hylsen 25 dreies i motsatt retning for å fjerne verktøyet.

Skruverktøy (se bildene H-I)

Ved bruk av skrubits 27 bør du alltid bruke en universal-bitsholder 28. Bruk kun skrubits som passer til skrueho-det.

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.

Demontering av chucken (se bilde J)

Demonter ekstrahåndtaket og sett girvalgbryteren 11 i midtstillingen mellom 1. og 2. gir.

Før en stålstift på ∅ 4 mm med en lengde på ca. 50 mm inn i boringen på spindelhalsen for å låse bore-spindelen.

Spenn en umbrakonøkkel 29 med det korte skaftet foran inn i den selvspennende chucken 1.

Legg elektroverktøyet på et stabilt underlag, f.eks. en arbeidsbenk. Hold elektroverktøyet fast og løsne den selvspennende chucken 1 ved å dreie umbrakonøkke- len 29 i dreieretning 0. En fastsittende selvspennende chuck løses med et lett slag på det lange skaftet til umbrakonøkkelen 29. Fjern umbrakonøkkelen fra den selvspennende chucken og skru den selvspennende chucken helt av.

Montering av chucken (se bilde K)

Monteringen av den selvspennende chucken utføres i omvendt rekkefølge.

Etter montering av chucken fjerner du stålstiften fra boringen igjen.

Chicken må trekkes fast med et tiltrek- kingsmoment på ca. 50–55 Nm.

Bruk

Igangsetting

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektroverktøyets typeskilt. Elektroverktøy som er merket med 230 V kan også brukes med 220 V.

Stand-by-lampe (PSB 1000-2 RCE/PSB 1000-2 RCA)

Ved innplugget strømstøpsel og eksisterende nett-spenning lyser stand-by-lampen 5. Hvis elektroverktøyet ikke kan slås på med lysende stand-by-lampe, må den leveres inn til et autorisert serviceverksted for Bosch-elektroverktøy.

Innstilling av rotasjonsretningen (se bilde L)

Med høyre-/venstrebryteren 10 kan du endre dreieretningen til elektroverktøyet. Ved trykt på-/av-bryter 9 er dette ikke mulig.

Høyregang: Til boring og innskruing av skruer trykker du høyre-/venstrebryteren 10 helt inn mot høyre.

PSB 1000-2 RCE/PSB 1000-2 RCA: Dreieretningsanvisningen for høyregang 3 lyser.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA:

Dreieretningsanvisningen for høyregang 31 viser valgt dreieretning.

Venstregang: Til løsning hhv. utskruing av skruer og mutre trykker du høyre-/venstrebryteren 10 helt inn mot venstre.

PSB 1000-2 RCE/PSB 1000-2 RCA: Dreieretnings-anvisningen for venstregang 4 lyser.

PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA:

Dreieretningsanvisningen for venstregang 32 viser valgt dreieretning.

Innstilling av driftstypen

Boring og skruing

Sett omkoblingsbryteren 2 på symbolet for «Boring».

Slagboring

Trykk til igangsetting av elektroverktøyet på på-/av-bryteren 9 og hold den trykt inne.

Til låsing av den trykte på-/av-bryteren 9 trykker du på låsetasten 8.

Til utkobling av elektroverktøyet slipper du på-/av-bryteren 9 hhv. – hvis den er låst med låsetast 8 – trykker du på-/av-bryteren 9 ett øyeblikk og slipper den deretter.

Mekanisk girvalg

▶ Bruk girvalgbryteren 11 kun när elektroverktøyet står stille.

Med girvalgbryteren 11 kan det forhåndsinnstilles to turtallområder:

Gir I:

Lavt turtallområde; til arbeid med stor bordiameter eller til skruing.

Gir II:

Høyt turtallområde; til arbeid med liten bordiameter.

PSB 1000-2 RCE/PSB 1000-2 RCA: Stilling «S»:

Lavt turtallområde; til arbeid med stort dreiemoment, f. eks. til arbeid med hulborkroner eller til skruing.

Hvis innsatsverktøyet er fastklemt og har hengt seg opp, avbrytes driften av borespindelen. På grunn av de kreftene som da oppstår må du alltid holde elektroverktøyet godt fast med begge hendene og sørge for å stå stødig.

Anvisningen for overlastbeskyttelsen 6 blinker hvis elektroverktøyet belastes for sterkt. Reduser belastningen for å kunne arbeide videre.

Ved overbelastning kobler elektroverktøyet ut og anvisningen for overlastbeskyttelse 6 lyser kontinuerlig. Slipp på/-av-bryteren 9 og slå på elektroverktøyet igjen for å kunne arbeide videre.

Anvisningen for overlastbeskyttelse 6 lyser kontinuerlig när girvalgbryteren 11 står i stillingen «S».

I stilling «S» på girvalgbryteren 11 er overlastbeskyttelsen deaktivert. Vær forberedt på høye reaksjonsmomenter hvis innsatsverktøyet blokkerer.

Etter lengre arbeid med lite turtall må du la elektroverk-tøyet gå med maksimalt turtall i tomgang i ca. 3 minutter til avkjøling.

Innstilling av turtallet/slagtallet

Du kan innstille turtallet/slagtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 9 inn.

Svakt trykk på på-/av-bryteren 9 fører til et lavt tur-tall/slagtall. Slag-/turtallet økes med økende trykk.

Forhåndsvalg av turtallet/slagtallet (se bilde M) (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

Med stillhjul for turtallforvalg 30 kan nødvendig tur-tall/slagtall forhåndsinnstilles også under drift.

Det nødvendige turtallet/slagtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til praktiske forsøk.

Elektronisk turtallforvalg (Speed Control) (PSB 1000-2 RCE/PSB 1000-2 RCA)

Med stillhjulet «Speed Control» 7 kan nødvendig tur-tall/slagtall forhåndsinnstilles også under drift.

Det nødvendige turtallet/slagtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til praktiske forsøk.

l:

Til arbeid med mindre turtall.

II:

Til arbeid med middels turtall.

III:

Til arbeid med høyt turtall.

Til arbeid med maksimalt turtall.

Arbeidshenvisninger

▶ Sett elektroverktøyet bare mot mutteren/skruen när det er slått av. Innsatsverktøy som dreier seg kan skli.

Tips

Etter lengre arbeid med lite turtall må du la elektroverk- tøyet gå med maksimalt turtall i tomgang i ca. 3 minutter til avkjøling.

Sett omkoblingsbryteren 2 på symbolet «Boring» til boring av fliser. Etter gjennomboring av flisen setter du bryteren på symbolet «Slagboring» og arbeider med slag.

Ved arbeid i betong, stein og murverk bruker du hardmetallbor.

Bruk kun feilfrie, slipte HSS-bor (HSS=høyeffekt hurtigskjærende stål) til boring i metall. Tilsvarende kvalitet garanterer Bosch-tilbehør-programmet.

Service og vedlikehold

Vedlikehold og rengjøring

Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten.
- Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.

Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kunderådgiver-teamet er gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.

Norsk

Robert Bosch A/S

Trollaasveien 8

Postboks 10

1414 Trollaasen

Tel. Kundekonsulent: [phone]

Fax: [phone]

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske-apparater og tilpassingen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkule- ring.

Rett til endringer forbeholdes.

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

(PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
