MANUAL DE UTILIZADOR RRQR270 PANASONIC

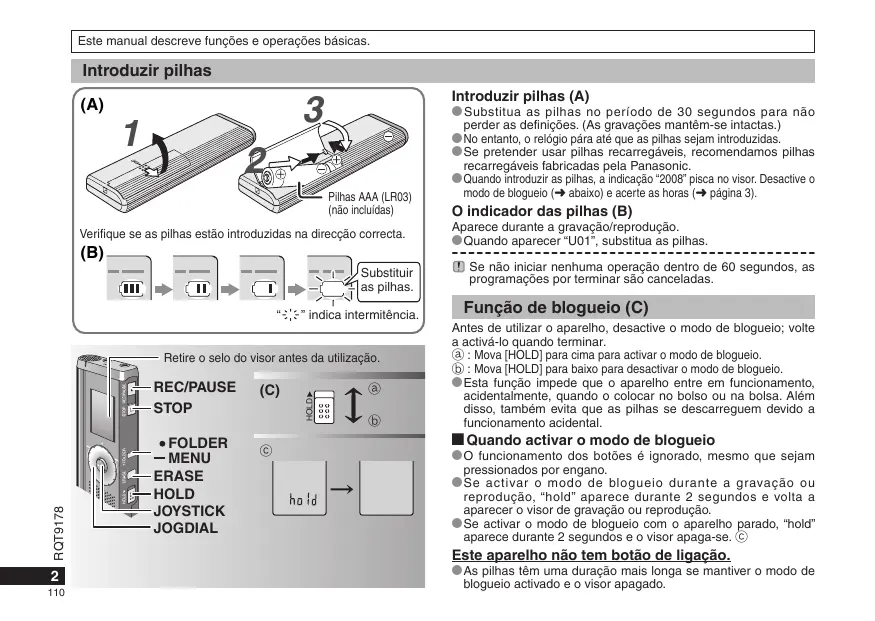

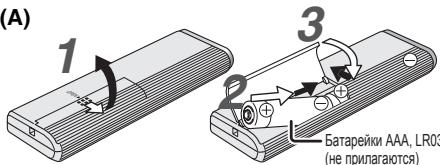

Este manual descreve funções e operações básicas. Introduzir pilhas (A) Introduzir pilhas (A)

Pilhas AAA (LR03) (não incluídas) Verifique se as pilhas estão introduzidas na direcção correcta. (B) Substituir as pilhas.

” indica intermitência. Retire o selo do visor antes da utilização. RQT9178

• Substitua as pilhas no período de 30 segundos para não perder as definições. (As gravações mantêm-se intactas.)
• No entanto, o relógio pára até que as pilhas sejam introduzidas.
• Se pretender usar pilhas recarregáveis, recomendamos pilhas recarregáveis fabricadas pela Panasonic.
• Quando introduzir as pilhas, a indicação “2008” pisca no visor. Desactive o modo de blogueio (➜ abaixo) e acerte as horas (➜ página 3). O indicador das pilhas (B) Aparece durante a gravação/reprodução.
• Quando aparecer “U01”, substitua as pilhas. Se não iniciar nenhuma operação dentro de 60 segundos, as programações por terminar são canceladas. Função de blogueio (C) Antes de utilizar o aparelho, desactive o modo de blogueio; volte a activá-lo quando terminar. ₂ : Mova [HOLD] para cima para activar o modo de blogueio. ₃ : Mova [HOLD] para baixo para desactivar o modo de blogueio.
• Esta função impede que o aparelho entre em funcionamento, acidentalmente, quando o colocar no bolso ou na bolsa. Além disso, também evita que as pilhas se descarreguem devido a funcionamento acidental. g Quando activar o modo de blogueio

• O funcionamento dos botões é ignorado, mesmo que sejam pressionados por engano.
• Se activar o modo de blogueio durante a gravação ou reprodução, “hold” aparece durante 2 segundos e volta a aparecer o visor de gravação ou reprodução.
• Se activar o modo de blogueio com o aparelho parado, “hold” aparece durante 2 segundos e o visor apaga-se. ₄ Este aparelho não tem botão de ligação.

• As pilhas têm uma duração mais longa se mantiver o modo de blogueio activado e o visor apagado. Como utilizar o selector de procura rápida g Operações básicas Cancelar o sinal sonoro de funcionamento 1 Com o aparelho parado, mantenha pressionado [ FOLDER/

JOGDIAL: [ Rode o selector para a direita ou para a esquerda para seleccionar um item. JOYSTICK: [q/g] Pressione para confirmar o item.

• Evite pressionar demasiado quando rodar o selector de procura rápida. Operações do joystick – MENU] durante 1 segundo ou mais. ] para seleccionar “BEEP” e pressione [q/g] para confirmar. ] para seleccionar “OFF” e pressione [q/g] para 3 1 Rode [ confirmar. 2 Pressione [STOP]. 2 Rode [

• Para ouvir o sinal sonoro de funcionamento, seleccione “On” no passo 3. Antes de gravar [[/]]: Empurre o manípulo para cima e para baixo. Acertar as horas
• Quando o ano estiver a piscar (ex. “2008” no visor), comece a partir do passo 3. Preparação: Desactive o modo de blogueio. 1 Com o aparelho parado, mantenha pressionado [*FOLDER/ – MENU] durante 1 segundo ou mais. ] para seleccionar “YEAr” e pressione [q/g] para 2 Rode [ confirmar. 3 Acerte as horas

] e pressione [q/g] para confirmar. 1 Ano 2 Mês 3 Dia 4 Visor das horas (12/24H) 5 Horas

2. Pressione [STOP].

• O relógio funciona com uma margem de erro mensal de +/– 60 segundos, à temperatura ambiente.
• Se não acertar as horas dentro de 60 segundos, o relógio volta ao modo de espera. Se isso acontecer acerte as horas desde o início. Sempre que fizer uma gravação, cria um novo ficheiro de som. O ficheiro criado fica guardado numa pasta.
• * PASTA DE REUNIÃO (A, B, C e S) PASTA DE DITADO (M)
• Cada pasta pode conter um máximo de 99 ficheiros.
• O tempo de gravação restante (➜ página 4) pode tornar-se inferior aos períodos indicados nesta tabela. Tempo total de gravação aproximado de todas as pastas Modo de gravação Ú

Tempo total de gravação 39 horas 78 horas e 10 minutos 167 horas e 40 minutos PORTUGUÊS Ú HQ:Alta qualidade/FQ:Boa qualidade/SP:Reprodução normal Visor durante a gravação A luz mantém-se acesa durante a gravação. (Pisca durante a pausa.) O visor muda de acordo com os níveis de gravação. RQT9178 [p/o]: Empurre o manípulo para a esquerda e para a direita. g As gravações são convertidas em ficheiros de som que ficam guardados em pastas. Tempo de gravação decorrido (Pisca durante a pausa.)

Gravação Gravação de reunião Se utilizar diferentes combinações de modos de gravação e de níveis de sensibilidade de microfone, pode ajustar a qualidade do som de acordo com as situações de gravação. 1 Pressione [*FOLDER/– MENU] para seleccionar uma pasta de gravação de reunião “A, B, C ou S”. 2 1 Man tenha pressionado [ * FOLDER/– MENU] durante 1 segundo ou mais. ] para seleccionar “HQ FQ SP” e pressione [q/g] 2 Rode [ para confirmar. ] para seleccionar um modo de gravação “HQ, 3 1 Rode [ FQ ou SP”.

• HQ: Alta qualidade (predefinição)
• SP: Reprodução normal 2 Pressione [q/g] para confirmar. 4 1 Pressione [q/g] para ver a sensibilidade do microfone. 2 Rode [ ] para seleccionar “H ou L” e pressione [q/g] para confirmar.
• L: Perto 3 Pressione [STOP]. 5 Pressione [REC/PAUSE] para começar a gravar. RQT9178 Gravação de ditado

Como as definições de gravação de ditado estão todas programadas de fábrica, o ditado pode ser gravado com toda a facilidade e rapidez. 1 Pressione [*FOLDER/– MENU] para seleccionar uma pasta de gravação de ditado “M”. 2 Pressione [REC/PAUSE] para começar a gravar. Parar e pausa

• Pressione [STOP] para parar a gravação.
• Quando se interrompe uma gravação, aparece no visor a seguinte informação. (1) Data da gravação (2) Hora de início da gravação (3) Tempo de gravação (4) Número de ficheiros na pasta
• Durante a gravação, pressione [REC/PAUSE] para fazer uma pausa. Pressione novamente para retomar a gravação. (A gravação continua no mesmo ficheiro.) Confirmar o tempo restante Se pressionar [*FOLDER/– MENU] durante a gravação, aparece o tempo de gravação restante.
• Para voltar ao menu inicial, pressione novamente [*FOLDER/– MENU].
• O tempo de gravação restante também aparece se começar a ficar muito reduzido. Outro método de gravação g Evitar gravações desnecessárias VAS: Sistema activado por voz A gravação entra automaticamente em pausa se não houver nenhum som durante mais de 3 segundos. 1 Mantenha pressionado [ * FOLDER/– MENU] durante 1 segundo ou mais. ] para seleccionar “ ” e pressione [q/g] para 2 Rode [ confirmar. ] para seleccionar “On” e pressione [q/g] para 3 1 Rode [ confirmar. 2 Pressione [STOP]. 4 Pressione [REC/PAUSE] para começar a gravar. “ ” pisca se a função VAS estiver activada. Quando gravar ficheiros importantes, desactive a função.
• Para desactivar a função, seleccione “OFF” no passo 3. Reprodução g Gravação com o temporizador Pode programar a gravação com o temporizador para fazer 1 gravação a uma hora especificada. Depois de programar o temporizador, pode manter o aparelho no modo de espera, activando a função blogueio (➜ página 2). Preparação: S e l e c c i o n e a p a s t a o n d e q u e r g r a v a r e a s definições da gravação (➜ página 4). 1 Mantenha pressionado [ * FOLDER/– MENU] durante 1 segundo ou mais. ] para seleccionar “z” e pressione [q/g] para 2 Rode [ confirmar. ] para seleccionar “On” e pressione [q/g] para 3 Rode [ confirmar. ] para seleccionar a hora de início e pressione 4 1 Rode [ [q/g] para confirmar. 2 Rode [ ] para seleccionar a hora de fim e pressione [q/g] para confirmar. Pode parar a gravação com o temporizador em curso, mas não pode introduzir-lhe uma pausa.
• Para confirmar a hora de início e a hora de fim da gravação, execute o passo 2.
• Para cancelar o temporizador, seleccione “OFF” no passo 3.
• Para fechar o menu, pressione [STOP]. Introduzir com segurança g Durante a reprodução de um ficheiro Ajustar o volume Empurre o joystick para [[/]]. (O intervalo do volume é de 0 a 20. A predefinição é 13.) Mover para a frente Empurre o joystick para [o]. Empurre sem soltar para procurar (➜ abaixo). Mover para trás Empurre o joystick para [p]. Empurre-o duas vezes para reproduzir o ficheiro anterior. (Empurrando uma vez, inicia a reprodução do ficheiro anterior, se ele tiver sido reproduzido há menos de 3 segundos.) Empurre sem soltar para procurar (➜ abaixo). Tornar mais fácil a captação de sons gravados (reduzir o ruído) 1 Pressione [*FOLDER/– MENU] durante a reprodução. ] para seleccionar “ ” pisca quando está 2 Rode [ seleccionado) e pressione [q/g] para confirmar. ] para seleccionar “On” e pressione [q/g] para confirmar. 3 Rode [ *Para cancelar, seleccione “OFF” no passo 3. Outro método de reprodução PORTUGUÊS g Procurar pontos para audição (avanço rápido e retrocesso rápido)

• Se ligar um microfone externo (não incluído), desliga automaticamente o microfone incorporado. Tipo de ficha: Minificha mono de ø 3,5 mm MIC (PLUGIN POWE g Ouvir a gravação em curso Introduzir com segurança Ligue os auriculares (não incluídos). (Os sons são mono.) Tipo de ficha: Minificha de ø 3,5 mm *A gravação tem um volume de som fixo.

• Depois da selecção, aparecem informações à hora da gravação. 3 Pressione [q/g] para reproduzir.
• Quando voltar a pressionar [q/g], a reprodução faz uma pausa. Pressione mais uma vez para retomar a reprodução. MIC Procura rápida Rode [ ] durante a reprodução.
• Pode procurar rapidamente para a frente/para trás, sem som (excepto o sinal sonoro de funcionamento).
• A velocidade de avanço rápido e retrocesso rápido muda de acordo com a velocidade de rotação do selector.
• Para voltar à reprodução normal, pare de rodar o selector. Procura lenta Durante a reprodução, empurre o joystick para [p /o ] e mantenha-o nessa posição durante 1 segundo ou mais.
• Pode procurar lentamente, com som.

• Para voltar à reprodução normal, retire o dedo do joystick. RQT9178 g Gravar através de um microfone externo 1 Pressione [ FOLDER/– MENU] para seleccionar a pasta. ] para seleccionar o ficheiro. 2 Rode [

g Alterar a velocidade de reprodução Existem 5 velocidades de reprodução diferentes.

1. Pressione [*FOLDER/– MENU] durante a reprodução.

] para seleccionar “SPEED” (“SPEED” pisca quando

está seleccionado), pressione [q/g] para confirmar e depois rode ] para seleccionar a velocidade de reprodução. O aparelho executa a reprodução à velocidade seleccionada. A velocidade de reprodução aumenta à medida que as barras intermitentes se movem para a direita. A ilustração mostra o visor para à velocidade de reprodução normal. Quando reproduzir com o dobr o da velocidade *A barra pisca quando se ouve a reprodução com uma velocidade diferente da normal.

• Para voltar à velocidade de reprodução normal, mova as barras intermitentes para o centro, como indicado acima. g Reproduzir ficheiros sucessivamente Os ficheiros guardados na mesma pasta são reproduzidos sucessivamente. 1 Mantenha pressionado [ F O L D E R / – M E N U ] d u r a n t e

1 segundo ou mais. ] para seleccionar “ALL” e pressione [q/g] para confirmar. 2 Rode [ ] para seleccionar “On” e pressione [q/g] para confirmar. 3 1 Rode [ 2 Pressione [STOP]. 4 Pressione [q/g] para reproduzir.

• O aparelho reproduz todos os ficheiros por ordem, desde o seleccionado até ao último.
• Quando terminar o último ficheiro, a reprodução pára automaticamente.
• Para cancelar, seleccione “OFF” no passo 3. RQT9178 g Ouvir com auriculares

Ligue os auriculares (não incluídos). (Os sons são mono.) Tipo de ficha: Minificha de ø 3,5 mm

• O altifalante desliga-se automaticamente quando se utilizam auriculares. Introduzir com segurança MIC

Organizar ficheiros g Mover Preparação: Reproduza o ficheiro a ser movido (➜ página 5). Os ficheiros podem ser movidos nos dois sentidos entre as pastas A, B e C. Pode mover ficheiros da pasta M para as pastas A, B, C e S, mas não se pode movê-los para a pasta M. 1 Mantenha pressionado [ * FOLDER/– MENU] durante 1 segundo ou mais. ] para seleccionar a pasta de destino. 2 Rode [ Pasta de destino Número de ficheiros na pasta de destino 3 Mantenha pressionado [q/g] durante 1 segundo ou mais. A reprodução pára e o ficheiro é movido para o fim da pasta seleccionada. g Bloquear (protecção de ficheiros) Preparação: Seleccione uma pasta que contenha um ficheiro a proteger. 1 Mantenha pressionado [*FOLDER/– MENU] durante 1 segundo ou mais. ] para seleccionar “LOCK” e pressione [q/g] para confirmar. 2 Rode [ ] para seleccionar o ficheiro que quer bloquear e 3 1Rode [ pressione [q/g] para confirmar. 2 Pressione [STOP].

• Para desbloquear, seleccione o ficheiro que quer desbloquear e depois confirme. Apagar Apagar um ficheiro, todos os ficheiros de uma pasta, todas as pastas excepto S ou todas as pastas.

1 Pressione [ERASE]. ] para seleccionar um 2 Rode [ ficheiro ou uma pasta. ₂ : Seleccionar um ficheiro ₃ : Todos os ficheiros de uma pasta ₄ : Todas as pastas excepto S

₅ : Todas as pastas 3 Mantenha pressionado [ERASE] durante 1 segundo ou mais. Não é possível recuperar ficheiros apagados.

• Não é possível apagar ficheiros protegidos. g Pasta S e palavra-passe

• A pasta S utiliza-se para proteger ficheiros. Depois de programar uma palavra-passe tem de introduzi-la para reproduzir ficheiros guardados nesta pasta.
• A palavra-passe é um número de 4 dígitos. Pode programar a palavra-passe utilizando qualquer combinação de números. Para reproduzir ficheiros da pasta S, introduza a palavra-passe que programou. Tome nota da palavra-passe deste aparelho (PASSWORD) no espaço MEMO (➜ direita) para as guardar na memória.
• Pode mover ficheiros de outras pastas para a pasta S, mas não pode mover ficheiros da pasta S para nenhuma outra pasta, a não ser que a palavra-passe coincida. g Se se esquecer da palavra-passe Inicialize a palavra-passe seguindo os passos abaixo. 1 Desactive todos os bloqueios dos ficheiros contidos na pasta S (➜ página 6). 2 Apague todos os ficheiros da pasta S. (Não se pode recuperar ficheiros apagados.) 3 Entre no menu de segurança e programe a palavra-passe para “OFF”. Como é visualizada a pasta S A palavra-passe não está programada A palavra-passe está programada Durante a introdução da palavra-passe/ desbloqueio da palavra-passe/reprodução O desbloqueio da palavra-passe termina dentro de 10 segundos g Programar a palavra-passe 1 Mantenha pressionado [ FOLDER/– MENU] durante 1 segundo ou mais. ] para seleccionar “ ” e pressione [q/g] para confirmar. 2 Rode [ ] para seleccionar “On” e pressione [q/g] para confirmar. 3 Rode [ ] para um número. 4 1 Rode [

2 Pressione [q/ g] para se mover para o próximo dígito. Depois de introduzir o quarto número, pressione [q/g] para confirmar. 3 Pressione [STOP].

• Para inicializar a palavra-passe, seleccione “OFF” no passo 3 e introduza a palavra-passe que programou.
• Para se mover entre dígitos, empurre o joystick para [p/o] no passo 4. g Reproduzir utilizando a palavra-passe 1 Pressione [ FOLDER/– MENU] para seleccionar “ ”. ] para seleccionar um ficheiro e pressione [q/g] 2 Rode [

para confirmar. 3 Introduza a palavra-passe de 4 dígitos e pressione [q/g]. Quando a palavra-passe coincide A palavra-passe é temporariamente desbloqueada e é reproduzido o ficheiro seleccionado na pasta S. PORTUGUÊS Quando a palavra-passe está errada O aparelho emite um sinal sonoro duas vezes (➜ página 3) e reaparece o visor de introdução da palavra-passe. Se a palavra-passe coincidir, a função de segurança que a utiliza fica suspensa durante 10 minutos. Se desbloquear a palavra-passe e não executar nenhuma operação durante 10 minutos, a palavra-passe é automaticamente programada, impedindo a reprodução dos ficheiros contidos na pasta S. Se forem introduzidas palavras-passe erradas 5 vezes seguidas, o aparelho deixa de aceitar a introdução de palavras-passe durante 15 minutos. MEMO PASSWORD RQT9178 Função de segurança Esta unidade tem uma função de segurança.

Especificações Manutenção Requisitos de energia: Saída altifalante: Resposta em frequência: DC 3,0 V (2 pilhas AAA/LR03) 300 mW (máx.) 300 Hz a 5.000 Hz (modo HQ) 300 Hz a 3.400 Hz (modo FQ) 300 Hz a 2.700 Hz (modo SP) Rácio S/N (Sinal/Ruído) do microfone incorporado: 37 dB (modo HQ) Tomada de saída: Auricular, ø 3,5 mm; 0,5 mW (máx.) 16 Ω Tomada de entrada: Mic, ø 3,5 mm; potência de ligação 0,56 mV Altifalante: ø 20 mm 8 Ω Dimensões (L x A x P): Dimensões máximas; 39,3 mm x 105,5 mm x 17,2 mm Dimensões da caixa; 38,8 mm x 105,0 mm x 14,0 mm Peso: Com pilhas secas; Aprox. 60,0 g Sem pilhas; Aprox. 37,0 g Capacidade da memória (A capacidade utilizável será inferior.): 256 MB Intervalo de temperaturas de funcionamento: 0 °C a 40 °C Humidade de funcionamento: 20 % a 80 % (sem condensação) Duração da pilha: [se for utilizada a 25 °C numa superfície plana e estável] Dependendo das condições de funcionamento, a duração da pilha pode ser inferior. Pilhas RQT9178 Pilhas alcalinas Panasonic

Modo de gravação Mono Reprodução Gravação

• Especificaçõs sujeitas a alteração sem aviso prévio. Limpe o aparelho com um pano seco macio.

• Se o aparelho estiver muito sujo, limpe-o com um pano humedecido em água, bem torcido, e depois seque-o com um pano seco.
• Não utilize solventes, incluindo benzina, diluente, álcool, detergente para cozinha, um pano de limpeza impregnado com um produto químico, etc. Se o fizer, pode deformar a caixa exterior ou danificar o revestimento.

• Não aquecer ou expor a chamas.
• Não deixe as baterias no interior de um automóvel que esteja exposto directamente à luz do sol, por um período longo, com as portas e janelas fechadas.
• Mantenha as baterias longe do alcance das crianças para evitar que as engulam. Aviso sobre a pilha recarregável A pilha é reciclável. Respeite os regulamentos locais de reciclagem. -Se vir este símboloInformações sobre a eliminação de resíduos para utilizadores de equipamentos eléctricos e electrónicos (utilizadores particulares) Este símbolo nos produtos e/ou documentos anexos significa que os produtos eléctricos e electrónicos usados não devem ser misturados com os resíduos urbanos indiferenciados. Para efectuar um tratamento, recuperação e reciclagem correctos, leve estes produtos para pontos de recolha próprios para o efeito, onde serão aceites gratuitamente. Em alternativa, em alguns países, poderá devolver os produtos ao seu revendedor local, aquando da compra de um produto novo equivalente. A eliminação correcta deste produto ajudará a poupar recursos valiosos e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, que poderiam resultar de um tratamento incorrecto de resíduos. Contacte as autoridades locais para obter mais informações sobre o ponto de recolha mais perto de si. Poderão ser aplicadas multas pela eliminação incorrecta deste resíduo, de acordo com as leis locais. Para utilizadores não particulares na União Europeia Se pretender eliminar equipamento eléctrico e electrónico, contacte o seu revendedor ou fornecedor para obter mais informações. PORTUGUÊS Informações sobre a eliminação noutros países fora da União Europeia Este símbolo apenas é válido na União Europeia. Se pretender eliminar este produto, contacte as suas autoridades locais ou revendedor e peça informações sobre o método de eliminação correcto. RQT9178

• Para reduzir o risco de interferências de rádio provocadas pelos cabos dos auscultadores, auriculares ou do microfone, utilize apenas acessórios adequados, com um cabo de comprimento inferior a 3 m.
• Este produto pode receber interferências de rádio provocadas por telemóveis ou outros produtos, durante o funcionamento. Se essas interferências forem evidentes, afaste o produto do telemóvel ou do outro produto.
