RRQR270 - Diktiergerät PANASONIC - Kostenlose Bedienungsanleitung

Produkttyp	Digitales Diktiergerät
Marke	Panasonic
Modell	RR-QR270
Abmessungen (L x H x T)	38,8 x 105,0 x 14,0 mm
Gewicht (mit Batterien)	Ca. 60,0 g
Gewicht (ohne Batterien)	Ca. 37,0 g
Stromversorgung	2 AAA-Batterien (LR03) - 3,0 V Gleichstrom
Speicherkapazität	256 MB
Aufnahmemodus	HQ (hohe Qualität), FQ (gute Qualität), SP (normale Wiedergabe)
Gesamtaufnahmezeit	HQ: 39 h / FQ: 78 h 10 min / SP: 167 h 40 min
Lautsprecher	Durchmesser 20 mm, 8 Ω, Ausgang 300 mW
Frequenzgang	HQ: 300 - 5 000 Hz / FQ: 300 - 3 400 Hz / SP: 300 - 2 700 Hz
Eingebautes Mikrofon	S/N-Verhältnis: 37 dB (HQ-Modus)
Kopfhöreranschluss	3,5-mm-Miniklinke, 0,5 mW (max.)
Externer Mikrofonanschluss	3,5-mm-Miniklinke monaural
Hauptfunktionen	Meeting-/Kommentaraufnahme, VAS, zeitverzögerte Aufnahme, Passwortschutz, variable Wiedergabegeschwindigkeit, schnelle/langsame Suche, Rauschunterdrückung
Wartung und Reinigung	Mit einem leicht feuchten weichen Tuch reinigen, dann mit einem trockenen Tuch nachwischen. Keine Lösungsmittel verwenden.
Sicherheit	HOLD-Sperrfunktion, Vorsichtsmaßnahmen bei Batterien (keine unterschiedlichen Typen mischen, Polarität beachten, bei längerer Nichtnutzung entfernen)
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	20% bis 80% (ohne Kondensation)

Häufig gestellte Fragen - RRQR270 PANASONIC

Wie lege ich die Batterien ein?

Legen Sie zwei AAA-Batterien (LR03) unter Beachtung der Polaritäten ⊕ und ⊙ ein. Wechseln Sie die Batterien innerhalb von 30 Sekunden, um die Einstellungen zu erhalten.

Wie stelle ich die Uhrzeit ein?

Deaktivieren Sie die HOLD-Sperre. Drücken Sie im Stoppmodus [FOLDER/− MENU] für 1 Sekunde. Drehen Sie das Einstellrad, um YEAr auszuwählen, drücken Sie zur Bestätigung. Stellen Sie dann Jahr, Monat, Tag, 12/24h-Format und Uhrzeit ein.

Wie nehme ich ein Meeting auf?

Drücken Sie [FOLDER/− MENU], um einen Ordner A, B, C oder S auszuwählen. Drücken Sie lange auf [FOLDER/− MENU], um den Aufnahmemodus (HQ, FQ, SP) und die Mikrofonempfindlichkeit (H für weit, L für nah) zu wählen. Drücken Sie [REC/PAUSE], um die Aufnahme zu starten.

Wie lösche ich eine Datei?

Drücken Sie im Stoppmodus [ERASE]. Drehen Sie das Einstellrad, um die Datei auszuwählen, dann drücken Sie lange auf [ERASE] zur Bestätigung. Gelöschte Dateien sind unwiederbringlich verloren.

Wie verwende ich die VAS-Funktion (Sprachaktivierung)?

Drücken Sie im Stoppmodus lange auf [FOLDER/− MENU]. Drehen Sie, um VAS auszuwählen und bestätigen Sie. Wählen Sie On zum Aktivieren. Die Aufnahme pausiert automatisch, wenn länger als 3 Sekunden kein Ton erkannt wird.

Wie programmiere ich eine zeitverzögerte Aufnahme?

Wählen Sie zuerst den Ordner und die Aufnahmeeinstellungen. Drücken Sie im Stoppmodus lange auf [FOLDER/− MENU], wählen Sie das Timer-Symbol, stellen Sie On ein, dann Start- und Endzeit. Die Aufnahme erfolgt zur programmierten Zeit.

Wie schütze ich eine Datei mit einem Passwort?

Verwenden Sie den Ordner S. Drücken Sie lange auf [FOLDER/− MENU], wählen Sie S dann On. Geben Sie ein 4-stelliges Passwort ein. Zum Lesen der Dateien im Ordner S muss dieses Passwort eingegeben werden.

Wie stelle ich die Wiedergabegeschwindigkeit ein?

Drücken Sie während der Wiedergabe [FOLDER/− MENU], drehen Sie, um SPEED auszuwählen. Wählen Sie aus 5 Geschwindigkeiten. Die Anzeige blinkt, wenn die Geschwindigkeit nicht normal ist.

Was tun, wenn das Display 'U01' anzeigt?

Die Batterieanzeige zeigt an, dass die Batterien leer sind. Ersetzen Sie beide Batterien durch neue.

Wie pflege ich das Gerät?

Reinigen Sie das Gehäuse mit einem leicht feuchten weichen Tuch, dann mit einem trockenen Tuch nachwischen. Verwenden Sie niemals Lösungsmittel wie Benzin, Alkohol oder Reinigungsmittel. Vermeiden Sie Hitze, Wasser oder Magnetfelder.

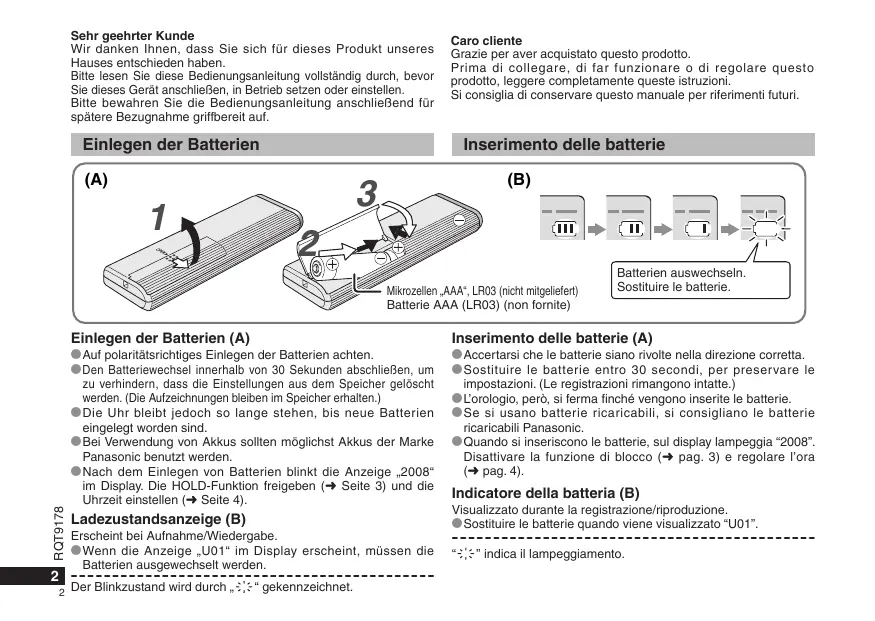

BEDIENUNGSANLEITUNG RRQR270 PANASONIC

Wir danken Ihnen, dass Sie sich für dieses Produkt unseres Hauses entschieden haben.

Bitte lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät anschließen, in Betrieb setzen oder einstellen.

Bitte bewahren Sie die Bedienungsanleitung anschließend für spätere Bezugnahme griffbereit auf.

Einlegen der Batterien

(A)

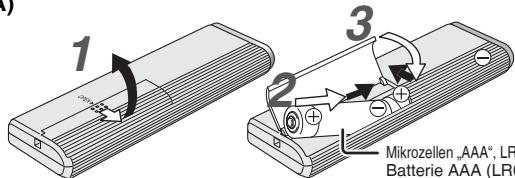

Einlegen der Batterien (A)

Auf polaritätsrichtiges Einlegen der Batterien achten. Den Batteriewechsel innerhalb von 30 Sekunden abschließen, um zu verhindern, dass die Einstellungen aus dem Speicher gelöscht werden. (Die Aufzeichnungen bleiben im Speicher erhalten.) Die Uhr bleibt jedoch so lange stehen, bis neue Batterien eingelegt worden sind. Bei Verwendung von Akkus sollten möglichst Akkus der Marke Panasonic benutzt werden. Nach dem Einlegen von Batterien blinkt die Anzeige "2008" im Display. Die HOLD-Funktion freigeben (→ Seite 3) und die Uhrzeit einstellen (→ Seite 4).

Ladezustandsanzeige (B)

Erscheint bei Aufnahme/Wiedergabe.

Wenn die Anzeige "U01" im Display erscheint, müssen die Batterien ausgewechselt werden.

Der Blinkzustand wird durch "品" gekennzeichnet.

(1) Vor der Inbetriebnahme des Gerätes die Schutzfolie vom Display abziehen.

Wenn innerhalb von 60 Sekunden keine weitere Bedienung erfolgt, werden unvollständige Einstellungen aufgehoben.

HOLD-Funktion (A)

Die HOLD-Funktion vor dem Gebrauch des Gerätes freigeben und nach beendetem Gebrauch wieder aktivieren.

@ : [HOLD] nach oben schieben, um die HOLD-Funktion zu aktivieren.

6 : [HOLD] nach unten schieben, um die HOLD-Funktion freizugeben.

• Diese Funktion verhindert eine unbeabsichtigte Betätigung der Funktionstasten, wenn das Gerät in einer Tasche usw. mitgeführt wird. Außerdem wird ein vorzeitiges Entladen der Batterien aufgrund einer unbeabsichtigten Betätigung des Gerätes verhindert.

■ Bei aktivierter HOLD-Funktion

Die Funktionstasten sind gesperrt, um eine versehentliche Betätigung von Funktionstasten zu verhindern. - Wenn die HOLD-Funktion während der Aufnahme oder Wiedergabe aktiviert wird, erscheint die Anzeige „hold“ 2 Sekunden lang im Display, wonach die Aufnahme- bzw. Wiedergabeanzeige zurückkehrt. - Wenn die HOLD-Funktion im Stoppzustand aktiviert wird, erscheint die Anzeige „hold“ 2 Sekunden lang im Display, wonach sich das Display ausschaltet. ©

Dieses Gerät ist nicht mit einer

separaten Ein/Aus-Taste ausgestattet.

Zur Schonung der Batterien empfiehlt es sich, die HOLD-Funktion zu aktivieren, so dass sich das Display ausschaltet.

Gebrauch des Schnellsuchrads (B)

Grundlegende Bedienvorgänge

@: JOGDIAL (JOGSCHEIBE): Die Jogscheibe zur Wahl eines Eintrags nach rechts oder links drehen. 日 ：JOYSTICK: Drücken, um die Auswahl zu bestätigen. Beim Drehen des Schnellsuchrads nicht zu sehr drücken.

Gebrauch des Joystick

: Den Joystick nach links und rechts neigen. : Den Joystick nach oben und unten neigen.

Einstellen der Uhrzeit (A)

Wenn die Anzeige der Jahreszahl (z.B. "2008") im Display blinkt, erneut ab Schritt 3 beginnen.

Vorbereitung: Die HOLD-Funktion freigegeben.

1 Im Stoppzustand [FOLDER/ - MENU] mindestens 1 Sekunde lang direkt halten. 2 zur Wahl von "YEAr" drehen und dann zur Bestätigung drücken. 3 Die Uhr einstellen

1.[d] drehen und [▶] zur Bestätigung drücken.

① Jahr

② Monat

③ Tag

④ Uhrzeit-Anzeigeformat (12/24H)

⑤ Uhrzeit

2.[STOP] drücken.

Die Uhr arbeitet mit einer Ganggenauigkeit von ± 60 Sek/Monat bei Raumtemperatur. Wenn beim Einstellen der Uhr innerhalb von 60 Sekunden keine weitere Tastenbeteiligung erfolgt, schaltet die Uhr in den Bereitschaftszustand zurück. In einem solchen Fall die Einstellung erneut von Anfang an ausführen.

Abschalten des Bestätigungstons (B)

1 Im Stoppzustand [FOLDER/ - MENU] mindestens 1 Sekunde lang direkt halten. 2 zur Wahl von "BEEP" drehen und dann zur Bestätigung drücken. 3 ① zur Wahl von "OFF" drehen und dann zur Bestätigung drücken.

② [STOP] drücken.

Um den Bestätigungston einzuschalten, "On" in Schritt 3 wählen.

Aufzeichnungen werden in Form von Audiodateien gespeichert, und diese Dateien werden in Ordnern abgelegt.

Bei Beginn einer Aufnahme wird grundsätzlich eine neue Audiodatei erstellt.

Die erstellte Datei wird in einem Ordner abgelegt.

→ KONFERENZORDNER (A, B, C und S) DIKTATORNDER (M)

In jedem Ordner können maximal 99 Dateien abgelegt werden. Die tatsächlich verbleibende Aufnahmezeit (→ Seite 7) ist u.U. kürzer als in der nachstehenden Tabelle angegeben.

Ungefähre Gesamtaufnahmezeit aller Ordner

Aufnahme Modus ×	Gesamtaufnahmeweit
HQ	39 Std.
FQ	78 Std. 10 Min.
SP	167 Std. 40 Min.

× HQ: hohe Qualität/FQ: feine Qualität/SP: Standardwiedergabe

Das jeweils am besten geeignete Aufnahmeverfahren wählen.

Konferenzaufnahme

Anhand verschiedener Kombinationen von Aufnahmemodus und Mikrofonempfindlichkeit kann die Tonqualität dem jeweiligen Anwendungszweck optimal angepasst werden.

Diktataufnahme

Da alle Einstellungen für Diktataufnahme werkseitig vorbereitet wurden, lassen sich Aufnahmen im Diktataufnahme-Modus rasch und bequem ausführen.

Anzeige während der Aufnahme

Die Anzeige wechselt je nach Aufnahmepegel. (Blinkt im Pausenzustand.)

Während der Aufnahme bleibt die Display-Beleuchtung eingeschaltet.

Verstrichene Aufnahmezeit (Blinkt im Pausenzustand.)

Vor der Aufnahme

1 [FOLDER/− MENU] zur Wahl eines Konferenzordners (A, B, C oder S) betätigen.

2 ① [FOLDER/− MENU] mindestens 1 Sekunde lang gedrückt halten.

② [ ] zur Wahl von „HQ FQ SP“ drehen und dann [ ] zur Bestätigung drücken.

3 ① [ ] zur Wahl eines Aufnahmemodus (HQ, FQ oder SP) drehen.

HQ: hohe Qualität (Standardeinstellung)

FQ: feine Qualität

SP: Standardwiedergabe

② [▶■] zur Bestätigung drücken.

4 ① [▶■] zur Anzeige der Mikrofonempfindlichkeit drücken.

2 [ ] zur Wahl von „H“ oder „L“ drehen und dann [ ] zur Bestätigung drücken.

H: Aufnahmen aus der Entfernung

L: Aufnahmen aus der Nähe

③ [STOP] drücken.

5 [REC/PAUSE] drücken, um die Aufnahme zu starten.

Diktataufnahme

1 [FOLDER/- MENU] zur Wahl des Diktatordners, M drücken. 2 [REC/PAUSE] drücken, um die Aufnahme zu starten.

Stopp und Pause

• [STOP] drücken, um die Aufnahme zu beenden. Nach Stoppen der Aufnahme werden die folgenden Aufnahmeinformationen angezeigt.

(1) Datum der Aufnahme (2) Startzeit der Aufnahme (3) Aufnahmedauer (4) Anzahl der Dateien des Ordners

Während der Aufnahme [REC/PAUSE] drücken, um die Aufnahme vorübergehend zu unterbrechen. Um die Aufnahme fortzusetzen, die Taste erneut drücken. (Die Aufnahme wird in der eigenen Datei fortgesetzt.)

Registrazione

Stecker fest anschließen

(C)

Stecker fest anschließen

Überprüfen der verbleibenden Aufnahmezeit (A)

Wenn [FOLDER/− MENU] während der Aufnahme gedrückt wird, erscheint die Anzeige der verbleibenden Aufnahmezeit im Display.

Um zum Hauptmenü zurückzukehren, [FOLDER/ - MENU] erneut drücken. Wenn die verbleibende Aufnahmezeit sehr kurz geworden ist, erscheint die Anzeige der verfügbaren Aufnahmezeit bereits.

■ Aufnahme über ein externes Mikrofon (B)

Nach Anschluss eines externen Mikrofons (nicht mitgeliefert) wird das eingebaute Mikrofon automatisch abgeschaltet. Steckerausführung:

Mono-Ministecker Ø 3,5 mm

■ Mithören des Aufnahmetons (C)

Einen Ohrhörer (nicht mitgeliefert) anschließen.

(Der Ton wird monaural wiedergegeben.)

Steckerausführung: Ministecker Ø 3,5 mm

Während der Aufnahme ist die Lautstärke des mitgehörten Tons auf einen festen Pegel eingestellt.

Weitere Aufnahmeverfahren

■ Verhindern einer unerwünschten Aufnahme

VAS: Voice Activated System (Sprachsteuerung)

Wenn das Mikrofon 3 Sekunden lang keinen Ton aufnimmt, wird die Aufnahme automatisch pausiert.

1 [FOLDER/MENU] mindestens 1 Sekunde lang gedrückt halten. 2 [zur Wahl von „Ein“ drehen und dann zur Bestätigung drücken. 3 [zur Wahl von „On“ drehen und dann zur Bestätigung drücken. [STOP] drücken. 4 [REC/PAUSE] drücken, um die Aufnahme zu starten. Bei aktivierter VAS-Funktion blinkt das Symbol im Display.

Diese Funktion vor der Aufnahme wichtiger Dateien ausschalten. Um diese Funktion auszuschalten, „OFF“ in Schritt 3 wählen.

Die Timer-Aufnahmefunktion ermöglicht es, eine Aufnahme zu den voreingestellten Zeitpunkten automatisch zu starten und zu stoppen. Nach Einstellung des Timers kann das Gerät im Bereitschaftszustand gehalten werden, indem die HOLD-Funktion aktiviert wird (→ Seite 3).

Vorbereitung: Den Ordner und die gewünschten Einstellungen für die Aufnahme wählen (→ Seite 6)

1 [FOLDER/\~ MENU] mindestens 1 Sekunde lang gedrückt halten. 2 zur Wahl von O^d drehen und dann zur Bestätigung drücken. 3 zur Wahl von "On" drehen und dann zur Bestätigung drücken. 4 ① zur Wahl der Startzeit drehen und dann zur Bestätigung drücken. 2[●] zur Wahl der Endzeit drehen und dann [1] zur Bestätigung drücken.

Eine laufende Timer-Aufnahme kann gestoppt, aber nicht pausiert werden.

Um die Start- und Endzeit der Timer-Aufnahme zu überprüfen, Schritt 2 aufrufen. Um den Timer abzuschalten, "OFF" in Schritt 3 wählen. ● Um das Menü zu verlassen, [STOP] drücken.

Löschen (B)

Löschen einer Datei, aller Dateien eines Ordners, aller Ordner außer "S" oder aller Ordner.

1 [ERASE] drücken. 2 [3] zur Auswahl einer Datei oder eines Ordners drehen.

@: Auswahl einer Datei, 包: Alle Dateien eines Ordners, ⟨Ĉ⟩: Alle Ordner außer "S", @: Alle Ordner

3 [ERASE] mindestens 1 Sekunde lang gedrückt halten.

Gelöschte Dateien können nicht wiederhergestellt werden. Gesperrte Dateien können nicht gelöscht werden.

1 [FOLDER/- MENU] zur Auswahl des Ordners betätigen. 2 [z] zur Auswahl der Datei drehen. Nach der Auswahl werden Informationen über den Zeitpunkt der Aufnahme angezeigt. 3 [▶/■] drücken, um die Wiedergabe zu starten. Nach erneutem Drücken von [▶■] wird die Wiedergabe pausiert. Erneut drücken, um die Wiedergabe fortzusetzen.

Während der Wiedergabe einer Datei

Einstellen der Lautstärke

Den Joystick in Richtung [△/∇] neigen. Der Einstellbereich beträgt 0 bis 20. (Die Standardeinstellung ist 13.)

Sprung vorwärts

Den Joystick in Richtung [D] neigen.

Für Suchlauf vorwärts den Joystick neigen und in dieser Stellung halten (→ Abschnitt 11).

Sprung rückwärts

Den Joystick in Richtung [<] neigen.

Um die vorige Datei wiederzugeben, den Joystick zweimal neigen. (Wenn die verstrichene Spielzeit der aktuellen Datei weniger als 3 Sekunden beträgt, wird durch einmaliges Neigen des Joysticks an die vorige Datei gesprungen.)

Für Suchlauf rückwärts den Joystick neigen und in dieser Stellung halten (→ Seite 11).

Für eine klar hörbare Wiedergabe des

aufgezeichneten Tons (Rauschminderung) (B)

1) Während der Wiedergabe [FOLDER/ - MENU] drücken. 2) [Drehregler] zur Wahl von [E.O.] drehen (nach der Auswahl beginnt [E.O.] zu blinken) und dann [B] zur Bestätigung drücken. 3) [Drehregler] zur Wahl von "On" drehen und dann zur Bestätigung drücken. Um die Rauschminderungs-Funktion aufzuheben, "OFF" in Schritt 3 wählen.

Wiedergabe (A)

Die Wiedergabegeschwindigkeit erhöht sich, wenn sie die blinkenden Leuchtsegmente nach rechts verschieben. Die Abbildung zeigt die Anzeige für Wiedergabe mit normaler Geschwindigkeit.

Weitere Wiedergabeverfahren

Aufsuchen einer bestimmten Stelle (Suchlauf vorwärts und rückwärts)

Schnellsuche

Während der Wiedergabe [1/3] drehen.

Der Suchlauf vorwärts/rückwärts kann mit hoher Geschwindigkeit ohne Tonausgabe (außer Betätigungston) ausgeführt werden. Die Geschwindigkeit des Suchlaufs vorwärts/rückwärts variiert entsprechend der Geschwindigkeit, mit der die Jogscheibe gedreht wird. Um auf die normale Wiedergabegeschwindigkeit zurückzukehren, die Jogscheiben-Drehung beenden.

Langsamsuchlauf

Während der Wiedergabe den Joystick in Richtung [ / ] neigen und mindestens 1 Sekunde lang in dieser Stellung halten.

• Der Suchlauf kann langsam unter Mithören des Tons ausgeführt werden. Um auf die normale Wiedergabegeschwindigkeit zurückzukehren, den Joystick loslassen.

Ändern der Wiedergabegeschwindigkeit (A)

Fünf verschiedene Wiedergabegeschwindigkeiten stehen zur Verfügung.

1. Während der Wiedergabe [FOLDER/ - MENU] drücken.
2. [zur Wahl von SPEEDa drehen (nach der Auswahl beginnt, "SPEED" zu blinken), [▶] zur Bestätigung drücken, und dann zur Wahl der gewünschten Wiedergabegeschwindigkeit drehen. Die Wiedergabe wird mit der gewählten Geschwindigkeit ausgeführt. Bei Wiedergabe mit einer anderen als der normalen Geschwindigkeit blinkt die Balkenanzeige. 圆 : Bei Wiedergabe mit doppelter Geschwindigkeit Um auf die normale Wiedergabegeschwindigkeit zurückzukehren, die blinkenden Leuchtsegmente wie oben beschrieben in die Mitte der Balkenanzeige bewegen.

■ Folgewiedergabe von Dateien (A)

Die im gleichen Ordner abgelegten Dateien werden der Reihe nach wiedergegeben.

1 [FOLDER/\~ MENU] mindestens 1 Sekunde lang gedrückt halten. 2 zur Wahl von ALL"drehen und dann zur Bestätigung drücken. 3 ①[ ] zur Wahl von „On“ drehen und dann [ ] zur Bestätigung drücken. ②[STOP] drücken. 4 [▶■] drücken, um die Wiedergabe zu starten. Die Dateien werden von der ausgewählten bis zur letzten Datei der Reihe nach wiedergegeben. Nach beendeter Wiedergabe der letzten Datei stoppt die Wiedergabe automatisch. Um die Folgewiedergabe-Funktion aufzuheben, "OFF" in Schritt 3 wählen.

Wiedergabe über Ohrhörer (B)

Einen Ohrhörer (nicht mitgeliefert) anschließen. (Der Ton wird monaural wiedergegeben.) Steckerausführung: Ministecker ø 3,5 mm

Nach Anschluss des Ohrhörers wird der eingebaute Lautsprecher automatisch vom Signalweg getrennt.

Strukturieren von Dateien

Verschieben (A)

Vorbereitung: Die Wiedergabe der entsprechenden Datei starten (→ Seite 10).

Dateien können beliebig zwischen den Ordnern A, B und C verschoben werden.

Dateien können vom Ordner M auf die Ordner A, B, C und S verschoben werden, aber es ist nicht möglich, Dateien in den Ordner M zu verschieben.

1 [FOLDER/MENU] mindestens 1 Sekunde lang gedrückt halten.

2 [z] zur Auswahl des Zielordners drehen.

@: Zielordner

B: Anzahl der Dateien des Zielordners

1 mindestens 1 Sekunde lang gedrückt halten.

Die Wiedergabe stoppt, und die Datei wird an das Ende des ausgewählten Ordners verschoben.

Dateisperre (Dateischutz) (B)

Vorbereitung: Den Ordner auswählen, der die zu sperrenden Daten enthält.

1 [FOLDER/MENU] mindestens 1 Sekunde lang gedrückt halten.

2 [z] zur Wahl von „LOCK“ drehen und dann [▶] zur Bestätigung drücken.

3 ① [zur Wahl der zu sperrenden Datei] drehen und dann [▶] zur Bestätigung drücken.

② [STOP] drücken.

Um die Sperre aufzuheben, die entsprechende Datei auswählen und die Auswahl bestätigen.

Dieses Gerät ist mit einer Sicherheitsfunktion ausgestattet.

Ordner „S“ und Passwort

• Der Ordner „S“ dient zur Sicherung von Dateien. Nach Registrieren eines Passworts muss dieses eingegeben werden, um die in diesem Ordner abgelegten Dateien wiedergeben zu können. Das Passwort besteht aus einer 4-stelligen Zahl. Eine beliebige Kombination von vier Ziffern kann als Passwort registriert werden. Um Dateien des Ordners „S“ wiederzugeben, zunächst das registrierte Passwort eingeben. 1 Für den Fall, dass diese Informationen vergessen werden, das an diesem Gerät registrierte Passwort (PASSWORD) jeweils in das entsprechende Feld rechts unten (→ Seite 15) eintragen. - Dateien können ohne Weiteres aus anderen Ordnern in den Ordner „S“ verschoben werden, noch ist die Eingabe des registrierten Passworts erforderlich, um Dateien aus dem Ordner „S“ auf andere Ordner verschieben zu können.

Falls das Passwort vergessen wurde.

Wie nachstehend beschrieben vorgehen, um das Passwort zu initialisieren.

① Die Sperre aller Dateien des Ordners „S“ aufheben (→ Seite 13). ② Alle Dateien aus dem Ordner „S“ löschen. (Gelöschte Dateien können nicht wiederhergestellt werden.) ③ Das Sicherheits-Menü aufrufen und „OFF“ als Passwort registrieren.

Wie Ordner „S“ angezeigt wird

Kein Passwort registriert / Passwort registriert / Während der Passwort-Eingabe/Passwort-Freigabe/Wiedergabe 3. Passwort-Freigabe endet in 10 Sekunden

■ Registrieren des Passworts

1 [FOLDER/—MENU] mindestens 1 Sekunde lang gedrückt halten. 2 [zur Wahl von „S“] drehen und dann [zur Bestätigung] drücken. 3 zur Wahl von „On“ drehen und dann zur Bestätigung drücken. 4 ① zur Auswahl der gewünschten Ziffer für die erste Stelle des Passworts drehen.

② drücken, um auf die nächste Stelle weiterzuschalten. Nach Eingabe der 4. Ziffer [▶] zur Bestätigung des eingegebenen Passworts drücken. [STOP] drücken.

Um das Passwort zu initialisieren, „OFF“ in Schritt 3 wählen und dann das registrierte Passwort eingeben. - Um die blinkende Stelle nach links oder rechts zu verschieben, den Joystick in Schritt 4 in Richtung [◀ ▶] neigen.

Wiedergabe unter Verwendung des Passworts

1 [FOLDER/-MENU] zur Wahl von „S“ betätigen. 2 Zur Auswahl der wiederzugebenden Datei drehen und dann zur Bestätigung drücken. 3 Das 4-stellige Passwort eingeben und dann [▶/■] drücken.

Wenn das richtige Passwort eingegeben wurde

Das Passwort wird vorübergehend freigegeben, und die ausgewählten Daten des Ordners "S" werden wiedergegeben.

Wenn ein falsches Passwort eingegeben wurde

Das Gerät gibt zwei Pieptöne ab (→ Seite 4), wonach erneut die Anzeige für die Eingabe des Passworts erscheint.

1 Wenn das richtige Passwort eingegeben wurde, wird die Passwort-Sicherheitsfunktion für eine Dauer von 10 Minuten aufgehoben. 1 Wenn nach Freigabe des Passworts 10 Minuten lang keine Bedienung stattfindet, wird die Sperre automatisch erneut aktiviert, und die Daten des Ordners "S" können nicht wiedergegeben werden. Wenn 5 Mal nacheinander ein falsches Passwort eingegeben wurde, unterbricht das Gerät die Annahme der Passwort-Eingabe für eine Dauer von 15 Minuten.

Spannungsversorgung: 3,0 V Gleichspannung (2 Mikrozellen der Größe AAA (LR03))

Lautsprecherausgang: 300 mW (max.)

Frequenzgang: 300 Hz bis 5.000 Hz (HQ-Modus)

300 Hz bis 3.400 Hz (FQ-Modus)

300 Hz bis 2.700 Hz (SP-Modus)

Signal-Rauschabstand des eingebauten Mikrofons: 37 dB (HQ-Modus)

Ausgangsbuchse: Ohrhörerbuchse, 0,3,5 mm; 0,5 mW (max.), 16 Ω

Eingangsbuchse: Mikrofonbuchse, 3,5 mm; 0,56 mV über Leistungsstecker

Eingebauter Lautsprecher: 20 mm, 8 Ω

Abmessungen (B x H x T):

Max. Abmessungen; 39,3 mm x 105,5 mm x 17,2 mm

Gehäuseabmessungen; 38,8 mm x 105,0 mm x 14,0 mm

Masse:

einschl. Batterien; ca. 60,0 g

ohne Batterien; ca. 37,0 g

Speicherkapazität (Der nutzbare Speicherplatz ist etwas geringer.): 256 MB

Betriebstemperaturbereich: 0°C bis 40°C

Betriebsluftfeuchtigkeit: 20% bis 80% (ohne Kondensatbildung)

Batteriebetriebsdauer: [Bei 25°C und Betrieb auf einer ebenen, stabilen Unterlage] Je nach Betriebsbedingungen wird u.U. eine kürzere Betriebszeit als offen angegeben von den Batterien erhalten.

Batteriehinweise	Aufnahmemodus		Wiedergabe	Aufnahme
Panasonic Alkali-Batterien	Mono	HQ	12 Std.	21 Std.
		FQ/SP	15 Std.	30 Std.

• Änderungen der technischen Daten bleiben jederzeit vorbehalten.

Pflege und Instandhaltung

Die Außenflächen des Gerätes mit einem trockenen, weichen Tuch reinigen.

• Bei starker Verschmutzung des Gerätes ein Tuch mit Wasser anfeuchten, gründlich auswringen, die Schmutzflecken damit abwischen und anschließend mit einem trockenen Tuch nachreiben.
• Keine Lösungsmittel wie Benzol, Farbverdünner, Alkohol, Haushaltsreiniger oder chemisch behandelte Reinigungstücher usw. zur Reinigung dieses Gerätes verwenden. Derartige Substanzen können eine Verformung des Gehäuses oder ein Abblättern der Lackierung verursachen.

Technische Daten

Alimentazione: C.c. 3,0 V (2 batterie AAA/LR03)

• Betrieb und Aufstellung dieses Gerätes in der Nähe von Wärmequellen sind zu vermeiden. Um eine Beschädigung zu vermeiden, dieses Gerät vor Nässe (Regen, Wasser und anderen Flüssigkeiten) schützen.
• Der eingebaute Lautsprecher dieses Gerätes besitzt keine magnetische Abschirmung. Dieses Gerät nicht in unmittelbarer Nähe eines Fernsehgerätes, Personalcomputers oder anderen Gerätes aufstellen, das für elektromagnetische Störungen empfindlich ist, und von magnetisierten Karten (z.B. Bankkarten und Monatskarten) fernhalten.

Batteriehinweise

• Die Ummantelung von Batterien nicht entfernen, und keine Batterie verwenden, deren Ummantelung sich teilweise abgelöst hat.
• Beim Einlegen der Batterien die Polaritätsmarkierungen ⊕ und ⊖ im Inneren des Batteriefachs beachten.
• Keine Batterien unterschiedlicher Sorten oder eine gebrauchte und eine frische Batterie gemeinsam einlegen. Die Batterien entfernen, wenn das Gerät längere Zeit nicht verwendet werden soll.
• Erwärmen Sie die Akkus nicht und halten Sie diese nicht ins Feuer.
• Lassen Sie die Batterien nicht über einen längeren Zeitraum hinweg in einem mit geschlossenen Türen und Fenstern in praller Sonne geparkten Fahrzeug zurück.
• Auf keinen Fall versuchen, herkömmliche Trockenzellen aufzuladen.
• Bei unsachgemäßem Umgang mit Batterien besteht die Gefahr eines Auslaufens von Batterieelektrolyt, was eine Beschädigung von Gegenständen, die mit dem Elektrolyt in Kontakt kommen, sowie einen Brandausbruch zur Folge haben kann. Falls Elektrolyt aus den Batterien ausgelaufen ist, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Wenn Elektrolyt mit Körperteilen in Kontakt gekommen ist, die betroffenen Stellen unverzüglich unter fließendem Wasser abspülen.
• Verbrauchte Batterien sachgerecht entsorgen.
• Batterien außerhalb der Reichweite von Kleinkindern halten, um ein versehentliches Verschlucken zu vermeiden.
• Wenn Batterien in einer Tasche mitgeführt werden, ist sorgfältig darauf zu achten, dass sie nicht mit anderen Metallgegenständen, z.B. Halsketten oder Münzen, in Berührung kommen können. Kontakt mit Metall kann einen Kurzschluss verursachen, der einen Brandausbruch zur Folge haben kann. Akkus sollen aus Sicherheitsgründen stets in einem Täschchen mitgeführt werden.

Allergiehinweis

Stellen Sie den Gebrauch des Gerätes ein, falls der Ohrhörer oder andere direkt mit der Haut in Berührung kommende Teile ein Gefühl von Unwohlsein verursachen.

Anderenfalls kann es zu Hautausschlag und anderen allergischen Reaktionen kommen.

Bitte überprüfen Sie im Störungsfall die Hinweise der nachstehenden Tabelle, bevor Sie den Kundendienst in Anspruch nehmen. Falls Sie Fragen zu den Prüfpunkten haben oder sich eine Störung anhand der unten angegebenen Abhilfemaßnahmen nicht beseitigen lässt, wenden Sie sich an Ihren Fachhändler.

Störung	Prüpfunkte
„U01“ erscheint im Display.	Die Batterien sind erschöft.
Das Gerät Funktioniert nicht.	Sicherstellen, dass die Batterien richtig eingelegt sind.
Das Gerät kann nicht bedient werden, während die Anzeuge „hold“ im Display erscheint.	Die HOLD-Funktion ist aktiviert (→ Seite 3).
„2008“, „12:00“ blinken.	Die Uhr einstellen (→ Seite 4).
„EE:EE“ wird angezeigt.	Dieses Problem kann nach zahligem Aufnehmen und Löschen von Daten auftreten. -Die Sperre aller Datenien aufheben und dann alle Ordner löschen, um diese Problem zu beseitigen (→ Seite 9 und 13).
Nach dem Löschen von Datenien erhöht sich die verfügbare Aufnahmezeit nicht in entspruchend Maße.
Über den Ohrhorter wird kein Ton abgegeben, oder der Ton ist zu leise bzw. verraucht.	Sicherstellen, dass der Stecker bis zum Anschlag in die Buchse eingeschoben ist. -Den Stecker reinigen.
Die Aufnahme stoppt plötzlich.	Die VAS-Funktion hat u.U. angesprochen (→ Seite 8).
„-“ erscheint an Stelle des Datum der Aufnahme.	Die Uhr einstellen (→ Seite 4).
Die Wiedergabegeschwindigkeit ist zu hoch oder zu niedrig.	Die normale Wiedergabegeschwindigkeit einstellen (→ Seite 11).
„FULL“ erscheint im Display.	Der Ordner enthalt bereits 99 Datenien. -Es ist keine Aufnahmezeit mehr verfügbar. -Nicht mehr benötigte Datenien löschen (→ Seite 9).
Der Laufsprecher gibt keinen Ton ab.	Nach Anschluss eines Ohrhörers wird der Laufsprecher vom Signalweg getrennt.
Eine Datei oder ein Ordner kann nicht gelöscht werden.	Die Datei ist gespeppt (→ Seite 13). -Der Ordner ist bereits leer.
Eine Datei kann nicht verschoben werden.	Dateien können nicht in einen Ordner verschoben werden, die bereits 99 Datenien enthalt. -Dateien können nicht vom Ordner „A“, „B“, „C“ oder „S“ in den Diktratordner verschoben werden. -Dateien können nur davon vom Ordner „S“ verschoben werden, wenn das eingebene Passport mit dem registrierten Passport übererinsamt.
Wiedergabe ist nicht möglich.	Es wurde versucht, eine mit Passport geschlüzte Daten des Ordners „S“ wiederzugegeben. Um Datenie, die im Ordner „S“ abgelegt sind, wiedergeben zu können, muss das an thisem Gerät registrierte Passport eingebean werden (→ Seite 15).
Eine Aufzeichnung ist verschwunden.	Aufzeichungen werden u.U. gelöscht, wenn das Gerät Erschüttungen ausgesetzt wird (z.B. durch Fallenlassen) oder sich die Batterien während der Aufnahme gelockert haben.
Die Timer-Aufnahme kann nicht eingestellt werden.	Der Timer kann nur auf eine Betriebszeit innerhalb von 24 Stunden ab der gegwartigen Uhrzeit programmiert werden. Der Timer kann nicht auf eine Betriebszeit von länger als 24 Stunden eingestellt werden. Die Uhr einstehen (→ Seite 4). -Wenn die verbleibende Aufnahmezeit weniger als 1 Minute beträgt, kann der Timer nicht eingestellt werden.
Die Timer-Aufnahme Funktioniert nicht.	Die Timer-Einstellungen werden gelöscht, wenn die Batterien entfern wurden und die Uhreinstellung gelöscht wurde.Die Timer-Aufnahme wird nicht ausgeführct, wenn das Gerät zur voreingestelltten Startzeit für Wiedergabe verwendet oder ein anderer Bedienvorgang ausgeführct wird.Nach Ausführung einer Timer-Aufnahme wird die Timer-Einstellung aufgehoben.Den Timer bei Bedarf erneut einstellen (→ Seite 9).
Dateien, die über Timer-Aufnahme erstellt wurden, sind kürzer als die am Timer eingesetzte Zeitdauer.	Die VAS-Funktion hat u.U. angesprochen (→ Seite 8).
Dieses Gerät arbeitet nicht mit einem Akku, der mit einem anderen Gerät einwandfrei Funktioniert.	Dieses Gerät betrachtet Batterien u.U. auch dann als verbraucht, wenn sie noch nicht vollständig erschöft sind. Diese Maßnahme dient zum Schutz des Uhrspeichers und anderer Speicherinhalte.
Der aufgezeichnete Ton enthalt Aauschen, das ein Abhören der Aufnahme erschwert.	Das Rauschen reduzierten (→ Seite 10). Das Rauschen wird reduziert, so dass der Wiedergabeton deutlicher hörbar ist. Es empfehl't sich, Aufnahmen im HQ-Modus auszuführen. (Dieses Gerät ist auf längerere Sprachaufnahmen hin ausgelegt. Es eignet sich nicht zum Aufnahmen von Musik.)
Der Klang ist verzerrt.	Bei Wiedergabe von anderen Aufzeichnungen als Sprachaufnahmen, z.B. von CD-Musiktiteln, können Klangverzerrungen auftreten.
Beim Mithören des Aufnahmetons über Ohrhörer tritt Rückkopplungsheulen auf.	Für einen größeren Abstand zwischen dem Ohrhörer und dem momentan verwendeten Mikrofon sorgen.
Geräusaiche machen sich bemerkbar.	Falls ein Handy gleichzeitig mit thisem Gerät verwendet wird, für einen größeren Abstand zwischen den beiden Geräten sorgen.

• Zur Reduzierung des Risikos von HF-Einstreuungen, die durch Kopfhörer-, Ohrhörer- oder Mikrofonkabel verursacht werden können, ausschließlich geeignetes Zubehör mit einer maximalen Kabellänge von 3 Metern verwenden.
• Dieses Gerät kann während des Betriebs HF-Einstreuungen von Handys und anderen Geräten empfangen, die in der Höhe verwendet werden. Wenn sich derartige Funkstörungen bemerkbar machen, ist für einen größeren Abstand zwischen diesem Gerät und dem Handy bzw. anderen Gerät zu sorgen.

Hinweis zum Akku

Dieser Akku ist für Recycling geeignet.

Bitte beachten Sie die örtlichen Recycling-Bestimmungen.

ab αb α = 1

Abg 1C 2 AgB G₃

∴ S_ΔOBC = S_ΔCOD + S_ΔBOC

∴ l 2 = g/g( x 1 - x₂)

Bedeutung des nachstehend abgebildeten Symbols

Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte)

Entsprechend der grundlegenden

Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und

Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind.

Das Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass

elektrische und elektronische Produkte am Ende ihrer

Lebensdauer vom Hausmüll getrennt entsorgt werden

müssen. Bringen Sie diese Produkte zur Behandlung,

Rohstoffrückgewinnung und Recycling zu den eingerichteten kommunalen Sammelstellen bzw.

Wertstoffsammelhöfen, die diese Geräte kostenlos

entgegennehmen. Die ordnungsgemäße Entsorgung dieser

Produkte dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben können.

Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Für Geschäftskunden in der Europäischen Union

Bitte treten Sie mit Ihrem Händler oder Lieferanten in Kontakt, wenn Sie elektrische und elektronische Geräte entsorgen möchten. Er hält weitere Informationen für Sie bereit.

Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union

Dieses Symbol ist nur in der Europäischen Union gültig.

Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie nur mit einem äquivalenten, vom Hersteller empfohlenen Typ. Behandeln Sie gebrauchte Batterien nach den Anweisungen des Herstellers.

VORSICHT

"..." blinkt, wenn die VAS-Funktion aktiv ist.

Anschlusstyp: 0 3,5-mm-Ministecker

Anschlusstyp: 0,5-mm-Ministecker

Mit Trockenbatterien: ca. 60,0 g

Ohne Batterien: ca. 37,0 g

Speicherkapazität (Die nutzbare Kapazität kann geringer sein.):

256 MB

Betriebstemperaturbereich: 0°C bis 40°C

Bitte befolgen Sie die örtlichen Recyclingvorschriften.

-Wenn Sie dieses Symbol sehen-

Steckertyp: Mini-Stecker 0 3,5 mm

Die Lautstärke ist für die Aufnahme fest eingestellt.

Richtig einstecken

Wiedergabe

Typ papojky: mini papojka 0 3,5 mm

Reproduktor se automaticky vypne poiaktivaci sluchtek.

Organizace souboru

Presouvání
