Typ produktu	Dyktafon cyfrowy
Marka	Panasonic
Model	RR-QR270
Wymiary (Dł. x Wys. x Gł.)	38,8 x 105,0 x 14,0 mm
Waga (z bateriami)	Około 60,0 g
Waga (bez baterii)	Około 37,0 g
Zasilanie	2 baterie AAA (LR03) - 3,0 V DC
Pamięć	256 MB
Tryb nagrywania	HQ (wysoka jakość), FQ (dobra jakość), SP (normalna prędkość)
Całkowity czas nagrywania	HQ: 39 h / FQ: 78 h 10 min / SP: 167 h 40 min
Głośnik	Średnica 20 mm, 8 Ω, moc wyjściowa 300 mW
Pasmo przenoszenia	HQ: 300 - 5 000 Hz / FQ: 300 - 3 400 Hz / SP: 300 - 2 700 Hz
Mikrofon wbudowany	Stosunek sygnał/szum: 37 dB (tryb HQ)
Gniazdo słuchawkowe	Mini-jack 3,5 mm, 0,5 mW (maks.)
Gniazdo mikrofonu zewnętrznego	Mini-jack 3,5 mm monofoniczny
Główne funkcje	Nagrywanie spotkań/komentarzy, VAS, nagrywanie opóźnione, ochrona hasłem, odtwarzanie z regulowaną prędkością, szybkie/wolne wyszukiwanie, redukcja szumów
Konserwacja i czyszczenie	Czyścić miękką, lekko wilgotną szmatką, a następnie wytrzeć suchą szmatką. Nie używać rozpuszczalników.
Bezpieczeństwo	Funkcja blokady HOLD, środki ostrożności dotyczące baterii (nie mieszać typów, przestrzegać polaryzacji, wyjąć jeśli nieużywane przez dłuższy czas)
Temperatura pracy	0°C do 40°C
Wilgotność pracy	20% do 80% (bez kondensacji)

Często zadawane pytania - RRQR270 PANASONIC

Jak włożyć baterie?

Włóż dwie baterie AAA (LR03) zgodnie z biegunowością ⊕ i ⊙. Wymień baterie w ciągu 30 sekund, aby zachować ustawienia.

Jak ustawić godzinę?

Wyłącz blokadę HOLD. W trybie zatrzymania naciśnij [FOLDER/− MENU] przez 1 sekundę. Obróć pokrętło, aby wybrać YEAr, naciśnij, aby potwierdzić. Następnie ustaw rok, miesiąc, dzień, format 12/24h i godzinę.

Jak nagrać spotkanie?

Naciśnij [FOLDER/− MENU], aby wybrać folder A, B, C lub S. Naciśnij i przytrzymaj [FOLDER/− MENU], aby wybrać tryb nagrywania (HQ, FQ, SP) i czułość mikrofonu (H dla daleka, L dla bliska). Naciśnij [REC/PAUSE], aby rozpocząć nagrywanie.

Jak usunąć plik?

W trybie zatrzymania naciśnij [ERASE]. Obróć pokrętło, aby wybrać plik, a następnie naciśnij i przytrzymaj [ERASE], aby potwierdzić. Usunięte pliki są nieodwracalne.

Jak używać funkcji VAS (aktywacja głosowa)?

W trybie zatrzymania naciśnij i przytrzymaj [FOLDER/− MENU]. Obróć, aby wybrać VAS i potwierdź. Wybierz On, aby włączyć. Nagrywanie automatycznie wstrzymuje się, jeśli przez ponad 3 sekundy nie zostanie wykryty dźwięk.

Jak zaprogramować nagrywanie opóźnione?

Najpierw wybierz folder i ustawienia nagrywania. W trybie zatrzymania naciśnij i przytrzymaj [FOLDER/− MENU], wybierz ikonę timera, ustaw On, a następnie godzinę rozpoczęcia i zakończenia. Nagrywanie rozpocznie się o zaprogramowanej godzinie.

Jak zabezpieczyć plik hasłem?

Użyj folderu S. Naciśnij i przytrzymaj [FOLDER/− MENU], wybierz S, a następnie On. Wprowadź 4-cyfrowe hasło. Aby odczytać pliki z folderu S, należy wprowadzić to hasło.

Jak ustawić prędkość odtwarzania?

Podczas odtwarzania naciśnij [FOLDER/− MENU], obróć, aby wybrać SPEED. Wybierz spośród 5 prędkości. Pasek miga, jeśli prędkość nie jest normalna.

Co zrobić, gdy na ekranie pojawi się 'U01'?

Wskaźnik baterii informuje, że baterie są wyczerpane. Wymień obie baterie na nowe.

Jak konserwować urządzenie?

Wyczyść obudowę miękką, lekko wilgotną szmatką, a następnie wytrzyj suchą szmatką. Nigdy nie używaj rozpuszczalników, takich jak benzen, alkohol ani detergentów. Unikaj narażenia na ciepło, wodę lub pola magnetyczne.

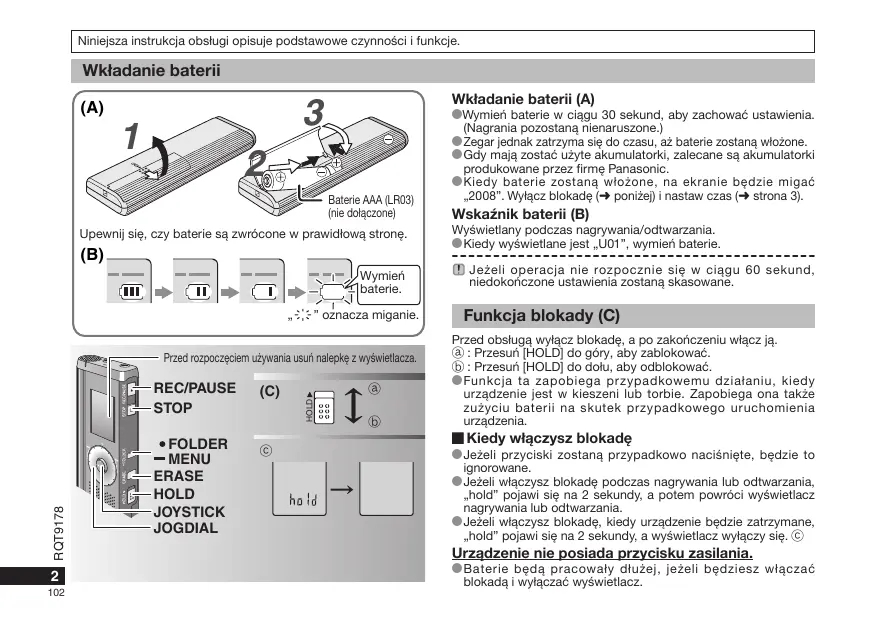

INSTRUKCJA OBSŁUGI RRQR270 PANASONIC

Niniejsza instrukcja została opracowana na podstawie oryginalnej publikacji firmy Panasonic Corporation.

Szanowny Kliencie

Upewnij się, czy baterie są zwrócone w prawidłową stronę.

(C)

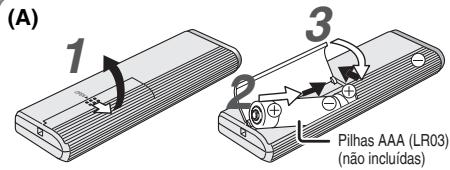

Wkładanie baterii (A)

Wymień baterie w ciągu 30 sekund, aby zachować ustawienia. (Nagrania pozostaną nienaruszone.) Zegar jednak zatrzyma się do czasu, aż baterie zostaną włożone. Gdy mają zostać użyte akumulatory, zalecane są akumulatory produkowane przez firmę Panasonic. Kiedy baterie zostaną włożone, na ekranie będzie migać "2008". Wyłącz blokadę (→ poniżej) i nastaw czas (→ strona 3).

Wskaźnik baterii (B)

Wyświetlany podczas nagrywania/odtwarzania.

Kiedy wyświetlane jest „U01“, wymień baterie.

Jeżeli operacja nie zostanie rozpoczęta w ciągu 60 sekund, niedokończone ustawienia zostaną anulowane.

Funkcja blokady (C)

Przed obsługą wyłącz blokadę, a po zakończeniu włącz ją.

a: Przesuń [HOLD] do góry, aby zablokować. b: Przesuń [HOLD] do dołu, aby odblokować. Funkcja ta zapobiega przypadkowemu działaniu, kiedy urządzenie jest w kieszeni lub torbie. Zapobiega ona także zużyciu baterii na skutek przypadkowego uruchomienia urządzenia.

Kiedy włączysz blokadę

• Jeżeli przyciski zostaną przypadkowo naciśnięte, będą ignorowane. Jeżeli włączysz blokadę podczas nagrywania lub odtwarzania, "hold" pojawi się na 2 sekundy, a potem powróci wyświetlacz nagrywania lub odtwarzania. ● Jeżeli włączysz blokadę, kiedy urządzenie będzie zatrzymane, "hold" pojawi się na 2 sekundy, a wyświetlacz wyłączy się. (C)

Urządzenie nie posiada przycisku zasilania.

Baterie będą pracować dłużej, jeżeli będziesz włączał blokadę, aby wyłączyć wyświetlacz.

Korzystanie z pokrętła szybkiego wyszukiwania

Podstawowe czynności

Obróć pokrętło w prawo lub w lewo, aby wybrać pozycję.

JOYSTICK: [▶]

Naciśnij, aby potwierdzić pozycję.

Unikaj zbyt silnego naciskania podczas obracania pokrętła szybkiego wyszukiwania.

Posługiwanie się joystickiem

[ ◀ / ▶ ]: Pochyl joystick w lewo i w prawo.

[ ▲ / ▼ ]: Pochyl joystick w górę i w dół.

Nastawianie czasu

Kiedy miga wyświetlenie roku (np. "2008" na wyświetlaczu), zacznij od kroku 3.

Czynność wstępna: Włącz blokadę.

1. Kiedy urządzenie jest zatrzymane, naciśnij i przytrzymaj [FOLDER-/MENU] przez 3 sekundy lub dłużej. 2. Obróć [▶], aby wybrać „YEAR", i naciśnij [▶/■], aby potwierdzić. 3. Nastaw czas.

1. Obróć [▶] i naciśnij [▶/■], aby potwierdzić.

① Rok ② Miesiąc ③ Dzień ④ Wyświetlacz czasu (12/24 godzinny) ⑤ Czas

1. Naciśnij [STOP].

Zegar pracuje z dokładnością +/- 60 sekund na miesiąc w temperaturze pokojowej. Jeżeli w ciągu 60 sekund nie wykonasz żadnej operacji nastawiania czasu, zegar powróci do stanu gotowości. Jeżeli tak się stanie, rozpocznij nastawianie czasu od początku.

Wyłączanie brzęczyka towarzyszącego operacjom

1. Gdy urządzenie jest zatrzymane, naciśnij i przytrzymaj [FOLDER/MENU] przez 1 sekundę lub dłużej. 2. Obróć [ɔːbɪr], aby wybrać „BEEP”, i naciśnij [▶■], aby potwierdzić. 3. ① Obróć [ɔːr], aby wybrać „OFF”, i naciśnij [▶■], aby potwierdzić. ② Naciśnij [STOP].

Aby korzystać z brzęczyka towarzyszącego operacjom, wybierz „ON” w kroku 3.

Przed nagrywaniem

Nagrania stają się plikami dźwiękowymi, które są zapisywane w folderach.

Przy każdym nagrywaniu tworzony jest nowy plik dźwiękowy. Stworzony plik jest zapisywany w folderze.

→ FOLDER DO NAGRYWANIA SPOTKAŃ (A, B, C i S) FOLDER DO DYKTOWANIA (M)

W każdym folderze może być zapisanych do 99 plików. - Pozostały czas nagrywania (→ strona 4) może być krótszy niż podany w tabeli.

Przybliżony całkowity czas nagrywania wszystkich folderów

Tryb nagrywania ×	Calkowity.czas nagrywania
HQ	39 godziny
FQ	78 godziny 10 minut
SP	167 godziny 40 minut

× HQ: Wysoka jakość / FQ: Dobra jakość / SP: Zwykłe odtwarzanie

Wyświetlacz podczas nagrywania

Lampka jest ciągle włączona podczas nagrywania. (Miga podczas pauzy.)

Wyświetlacz zmienia się w zależności od poziomów nagrywania.

Czas nagrywania, który upłynął (Miga podczas pauzy.)

Nagrywanie

Nagrywanie spotkania

Korzystając z różnych kombinacji trybów nagrywania i poziomów czułości mikrofonu, możesz dopasować jakość do okoliczności nagrywania.

1 Naciśnij [F+/USER/ - MENU], aby wybrać folder do nagrywania spotkań „A, B, C lub S".

2 ①Naciśnij i przytrzymaj [FOLDER/- MENU] przez 1 sekundę lub dłużej.

② Obróć [H], aby wybrać „HQ, FQ, SP", i naciśnij [], aby potwierdzić.

3 ①Obróć [ɪzər], aby wybrać tryb nagrywania „HQ, FQ lub SP".

HQ: Wysoka jakość (ustawienie fabryczne) FQ: Dobra jakość SP: Zwykłe odtwarzanie

② Naciśnij / 口 , aby potwierdzić.

4 ①Naciśnij [▶/■], aby wyświetlić czułość mikrofonu.

② Obróć [一 ] , aby wybrać „H lub L", i naciśnij , aby potwierdzić.

H: Z daleka L: Z bliska

③Naciśnij [STOP].

5 Naciśnij [REC/PAUSE], aby rozpocząć nagrywanie.

Nagrywanie dyktowanego tekstu

Ponieważ wszystkie ustawienia nagrywania dyktowania są fabryczne, dyktando można nagrać szybko i łatwo.

1 Naciśnij [FOLDER/- MENU], aby wybrać folder do nagrywania dyktowania „M". 2 Naciśnij [REC/PAUSE], aby rozpocząć nagrywanie.

Zatrzymanie i pauza

Naciśnij [STOP], aby zatrzymać nagrywanie. Kiedy nagrywanie zostanie zatrzymane, wyświetlone zostaną następujące informacje o nagraniu.

(1) Data nagrania (2) Czas rozpoczęcia nagrania (3) Czas nagrania (4) Liczba plików w folderze

[ABC] Aby zrobić pauzę, podczas nagrywania naciśnij przycisk [REC/PAUSE]. Naciśnij go ponownie, aby wznowić nagrywanie. (Nagrywanie będzie trwać dalej w tym samym pliku.)

Potwierdzenie pozostałego czasu

Jeżeli naciśniesz [FOLDER/− MENU] podczas nagrywania, pojawi się pozostały czas nagrywania.

Aby powrócić do początkowego menu, naciśnij ponownie [FOLDER/− MENU]. - Pozostały czas nagrywania pojawia się także, kiedy jest on bardzo krótki.

Inna metoda nagrywania

Zapobieganie niepotrzebnemu nagrywaniu

VAS: System uruchamiany głosem

Jeżeli przez ponad 3 sekundy nie ma żadnego dźwięku, wykonywana jest automatycznie pauza w nagrywaniu.

1 Naciśnij i przytrzymaj [FOLDER/\~ MENU] przez 1 sekundę lub dłużej. 2 Obróć [1], aby wybrać, naciśnij [7], aby potwierdzić. 3 ① Obróć [ˌɔːr], aby wybrać „On", i naciśnij [▶■], aby potwierdzić.

② Naciśnij [STOP].

4 Naciśnij [REC/PAUSE], aby rozpocząć nagrywanie.

Kiedy funkcja systemu uruchamianego głosem jest włączona, miga „@".

! Podczas nagrywania wąskich plików wyłącz funkcję. - Aby wyłączyć funkcję, wybierz „OFF" w kroku 3.

Nagrywanie z wykorzystaniem timera

Nagrywanie z wykorzystaniem timera można nastawić w celu wykonania 1 nagrania o określonym czasie. Po nastawieniu timera można przełączyć urządzenie w stan gotowości, włączając blokadę (→ strona 2).

Czynność wstępna: Wybierz folder do nagrywania i ustawienia nagrywania (→ strona 4).

1 Naciśnij i przytrzymaj [FOLDER/- MENU] przez 1 sekundę lub dłużej. 2 Obróć [1], aby wybrać „①", i naciśnij [▶/■], aby potwierdzić. 3 Obróć [ɔːbɑr] ,aby wybrać „On", i naciśnij [■■], aby potwierdzić. 4 ①Obróć [əb] ,aby wybrać czas rozpoczęcia, i naciśnij ▪, aby potwierdzić.

Obróć [C], aby wybrać czas zakończenia, i naciśnij P, aby potwierdzić.

Można zatrzymać trwające nagrywanie z wykorzystaniem timera, ale nie można zrobić pauzy. - Aby potwierdzić czas rozpoczęcia i zakończenia nagrywania, wykonaj krok 2. - Aby skasować timer, wybierz „OFF" w kroku 3. - Aby zamknąć menu, naciśnij [STOP].

Nagrywanie przez zewnętrzny mikrofon

Kiedy podłączysz zewnętrzny mikrofon (nie dołączony), wbudowany mikrofon wyłączy się automatycznie.

Typ wtyczki: Mini wtyczka monofoniczna 0,35 mm

Słuchanie nagrania w trakcie jego wymazywania

Podłącz słuchawki douszne (nie dołączone)

(Dźwięk jest monofoniczny.)

Typ wtyczki: Mini wtyczka 0 3,5 mm

Głośności nagrywania nie ustawiajcie.

Odtwarzanie

1 Naciśnij [FOLDER/- MENU], aby wybrać folder. 2 Obróć [v], aby wybrać plik. Po wybraniu wyświetlone zostaną informacje zachowane w chwili nagrania. 3 Naciśnij [▶/■], aby odtwarzać. Jeśli ponownie naciśniesz [2], wykonana zostanie pauza w odtwarzaniu. Aby wznowić odtwarzanie, naciśnij ponownie.

Podczas odtwarzania pliku

Regulacja głośności

Pochyl joystick w stronę [△▽]. (Głośność zmienia się w zakresie od 0 do 20. Ustawieniem fabrycznym jest 13.)

Przesuwanie do przodu

Pochyl joystick w stronę [>].

Aby wyszukiwać, pochyl i przytrzymaj (⇒ poniżej).

Przesuwanie do tyłu

Pochyl joystick w stronę [◀].

Pochyl go dwukrotnie, aby odtworzyć poprzedni plik. (Pochylenie raz rozpoczyna odtwarzanie poprzedniego pliku, jeśli był on odtwarzany przez mniej niż 3 sekundy.)

Aby wyszukiwać, pochyl i przytrzymaj (→ poniżej).

Łatwiejsze słuchanie nagranych dźwięków (redukcja szumów)

① Naciśnij [FOLDER/- MENU] podczas odtwarzania. ② Obróć [O], aby wybrać „EQ” („EQ” miga po wybraniu), i naciśnij [■], aby potwierdzić. ③ Obróć [1/2], aby wybrać „On”, i naciśnij [▶/■], aby potwierdzić. - Aby wyłączyć, wybierz „OFF” w kroku ③.

Inna metoda odtwarzania

Wyszukiwanie.

Szybkie wyszukiwanie

Obróć [ɔ] podczas odtwarzania.

Można szybko wyszukiwać do przodu/do tyłu bez odtwarzania dźwięku (za wyjątkiem brzęczyka towarzyszącego operacji). Szybkość przewijania do przodu i do tyłu zmienia się zgodnie z prędkością obracania pokrętła. - Aby powrócić do normalnego odtwarzania, przestań obracać.

Wolne wyszukiwanie

Podczas odtwarzania chwyć joystick [◄◄] i przytrzymaj go w tym położeniu przez 1 sekundę lub dłużej. Wolne wyszukiwanie można wykonywać, odtwarzając dźwięk. - Aby powrócić do normalnego odtwarzania, zwolnij przycisk.

Zmiana prędkości odtwarzania

Odtwarzanie można wykonywać z 5 różnych prędkościami.

1. Naciśnij [FOLDER/- MENU] podczas odtwarzania.
2. Obróć [ɔ], aby wybrać „SPEED” („SPEED” miga po wybraniu), i naciśnij [▶/■], aby potwierdzić, a następnie obróć [ɔ], aby wybrać prędkość odtwarzania.

Urządzenie będzie odtwarzać z wybraną prędkością.

Prędkość odtwarzania wzrasta, kiedy migające paski przesuwają się na prawo. Rysunek pokazuje wyświetlacz dla odtwarzania z normalną prędkością.

Pasek miga podczas słuchania z prędkością odtwarzania inną od normalnej.

Podczas odtwarzania z podwójną prędkością

Aby powrócić do normalnej prędkości odtwarzania, przesuń pasek w sposób opisany powyżej.

Odtwarzanie kilku kolejnych plików

Pliki zapisane w tym samym folderze zostaną kolejno odtworzone.

1 Naciśnij i przytrzymaj [FOLDER/- MENU] przez 1 sekundę lub dłużej. 2 Obróć [v/], aby wybrać „ALL”, i naciśnij [▶/■], aby potwierdzić. 3 ①Obróć [O], aby wybrać „On”, i naciśnij ▶■, aby potwierdzić. ②Naciśnij [STOP]. 4 Naciśnij ▶, aby odtwarzać. - Urządzenie odtworzy wszystkie pliki od wybranego do ostatniego. Po zakończeniu ostatniego pliku odtwarzanie zatrzyma się automatycznie. - Aby wyłączyć, wybierz „OFF” w kroku 3.

Słuchanie przez słuchawki douszne

Podłącz słuchawki douszne (nie dołączone)

Dźwięk jest monofoniczny. Typ wtyczki: Mini wtyczka o 3,5 mm

Kiedy używasz słuchawek dousznych, głośnik jest automatycznie wyłączany.

Porządkowanie plików

■Przenoszenie

Czynność wstępna: Odtwórz plik, który chcesz przenieść (→ strona 5).

Pliki można swobodnie przenosić w obrębie folderów A, B i C. Pliki można przenieść z folderu M do folderów A, B, C i S, ale nie można przenieść plików do folderu M.

1 Naciśnij i przytrzymaj [FOLDER/~ MENU] przez 1 sekundę lub dłużej. 2 Obróć [v], aby wybrać folder docelowy.

Folder docelowy

Liczba plików w folderze docelowym

3 Naciśnij i przytrzymaj [▶] przez 1 sekundę lub dłużej. Odtwarzanie zatrzyma się i plik zostanie przeniesiony na koniec wybranego folderu.

■ Blokada (ochrona pliku)

Czynność wstępna: Wybierz folder zawierający plik, który chcesz chronić.

1 Naciśnij i przytrzymaj [FOLDER/- MENU] przez 1 sekundę lub dłużej. 2 Obróć [z], aby wybrać "LOCK", i naciśnij [▶/■], aby potwierdzić. 3 ①Obróć [20] aby wybrać plik, który chcesz zablokować, i naciśnij [▶], aby potwierdzić. ② Naciśnij [STOP]. - Aby odblokować plik, wybierz go, a następnie potwierdź.

Kasowanie

Kasowanie pliku, wszystkich plików w folderze, wszystkich folderów poza S i wszystkich folderów.

1 Naciśnij [ERASE]. 2 Obróć [v], aby wybrać plik lub folder. ①: Wybór pliku ②: Wszystkie pliki w folderze ③: Wszystkie foldery poza S ④: Wszystkie foldery 3 Naciśnij i przytrzymaj [ERASE] przez 1 sekundę lub dłużej. ! Skasowanych plików nie można odzyskać. Chronionych plików nie można skasować.

a

C

b

d

Funkcja zabezpieczająca

Urządzenie posiada funkcje zabezpieczające.

Folder S i hasło

Folder S jest używany do zabezpieczenia plików. Po ustawieniu hasła będzie ono wymagane do odtwarzania plików z tego folderu. - Hasło jest 4-cyfrowym numerem. Hasło można ustawić przy użyciu dowolnej kombinacji cyfr. Aby odtwarzać pliki z folderu S, wprowadź ustawione hasło. Aby zapamiętać, zapisz hasło dla urządzenia (MEMORY) w przestrzeni MEMO (→ po prawej). - Można przenieść pliki z innych folderów do folderu S, ale nie można przenieść plików z folderu S do żadnego innego folderu, jeżeli hasło nie zostało wprowadzone.

Jeżeli zapomnisz hasła

Zainicjalizuj hasło wykonując poniższe kroki.

① Zwolnij wszystkie blokady założone na pliki w folderze S (→ strona 6). ② Skasuj wszystkie pliki z folderu S. (Skasowanych plików nie można odzyskać.) ③ Wejdź do menu zabezpieczenia i ustaw hasło na „OFF".

Sposób wyświetlania folderu S

Hasło nie jest ustawione / Hasło jest ustawione / Podczas wprowadzania / zwolnienia / odtwarzania. Zwolnienie hasła kończy się za 10 sekund.

Ustawianie hasła

1 Naciśnij i przytrzymaj [FOLDER/- MENU] przez 1 sekundę lub dłużej. 2 Obróć [v], aby wybrać, i naciśnij [▶/■], aby potwierdzić. 3 Obróć [v], aby wybrać „On", i naciśnij [▶/■], aby potwierdzić. 4 ① Obróć [ɪzə] na cyfrę.

② Naciśnij [▶/■], aby przejść do następnej cyfry.

Po wprowadzeniu czwartej cyfry naciśnij [▶/■], aby potwierdzić.

③ Naciśnij [STOP].

Aby zainicjalizować hasło, wybierz "OFF" w kroku 3 i wprowadź ustawione hasło. Aby poruszać się wśród cyfr, pochyl joystick w stronę [</>] w kroku 4.

Odtwarzanie z użyciem hasła

1 Naciśnij [FOLDER/- MENU], aby wybrać [S]. 2 Obróć [v], aby wybrać plik, i naciśnij [▶/■], aby potwierdzić. 3 Wprowadź 4-cyfrowe hasło i naciśnij [▶/■].

Hasło zostanie chwilowo zwolnione i wybrany w folderze S plik zostanie odtworzony.

Jeżeli hasło jest złe

Rozlegnie się dwukrotny dźwięk brzęczyka (→ strona 3) i pojawi się ponownie wyświetlenie wypadania HSVa.

Jeżeli hasło zgadza się, funkcja zabezpieczająca wykorzystująca hasło zostaje zawieszona na 10 minut. Jeżeli hasło zostanie zwolnione i przez 10 minut nie zostanie wykonana żadna operacja, hasło zostanie automatycznie włączone i nie będzie można odtworzyć plików z folderu S. Jeżeli hasło zostanie wprowadzone 5 razy z rzędu, urządzenie przestanie przyjmować wprowadzanie hasła na 15 minut.

MEMO

hasło

Dane techniczne

Zasilanie: Prąd stały 3,0V (2 baterie Rozmiaru AAA/LR03)

Moc wyjściowa głośnika 300 mW (maks.)

Pasmo przenoszenia częstotliwość:

Od 300 Hz do 5 000 Hz (tryb HQ)

Od 300 Hz do 3 400 Hz (tryb FQ)

Od 300 Hz do 2 700 Hz (tryb SP)

Stosunek sygnał/szum dla wbudowanego mikrofonu:

37 dB (tryb HQ)

Gniazdo wyjściowe:

Słuchawki douszne, 0 3,5 mm; 0,5 mW (maks.) 16 Ω

Gniazdo wejściowe:

Mikrofon, 0 3,5 mm; 0,56 mV wtyczka z zasilaniem

Głośnik:

0 20 mm 8 Ω

Wymiary (szer. x wys. x głęb.)

Maks. wymiary: 39,3 mm x 105,5 mm x 17,2 mm

Wymiary obudowy: 38,8 mm x 105,0 mm x 14,0 mm

Masa:

Z bateriami suchymi: Ok. 60,0 g

Bez baterii: Ok. 37,0 g

Pojemność pamięci

(Pojemność, która może być mniejsza.): 256 MB

Zakres temperatur roboczych: Od 0 °C do 40 °C

Wilgotność pracy: Od 20% do 80% (bez kondensacji)

Czas pracy baterii:

[Podczas używania w temperaturze 25°C, na poziomej, stabilnej powierzchni]

Czas używania baterii może być krótszy w zależności od warunków pracy.

Baterie	Tryb nagrywania		Odtwarzanie	Nagrywanie
Baterie alkaliczne	Monofoniczny	HQ	12 godzin	21 godzin
Panasonic		FQ/SP	15 godzin	30 godzin

• Dane techniczne mogą ulec zmianie bez powiadomienia.

Konserwacja

Czyść urządzenie suchą, miękką szmatką.

• Jeżeli urządzenie zabrudzi się silnie, wyżmij zwilżoną wodą szmatkę, zetrzyj nią brud i przetrzyj suchą szmatką.
• Nie używaj rozpuszczalników, takich jak benzyna, rozcieńczalniki, alkohol, detergenty kuchenne, ani impregnowanych chemicznie szmatek.

Mogą one zdeformować obudowę zewnętrzną i spowodować uszczelnienie się pokryw.

Czynności wykonywane przy zleceniach usługowych polegają na sprawdzeniu: działania, parametrów technicznych, czyszczeniu głowic i toru taśmy, regulacji i czyszczeniu mechanizmu, strojeniu programatorów, wymianie żarówek i bezpieczników – nie są zaliczane do ilości napraw stanowiących ich podstawę wymiany produktu zgodnie z §36, pkt.1.3. Uchwały Nr. 71 Rady Ministrów z 1983.06.13., opublikowanej w Monitorze Polskim Nr.21 z 1983.06.29.

Uszkodzenia mechaniczne, termiczne, chemiczne zewnętrznych części metalowych i z tworzyw sztucznych oraz sznury przyłączeniowe, słuchawkowe – nie podlegają gwarancji.

• Aby ograniczyć niebezpieczeństwo interferencji radiowej spowodowanej przez kable słuchawek nagłownych, dousznych lub mikrofonów, korzystaj wyłącznie z prawidłowego wyposażenia o kablach krótszych niż 3 m.
• Urządzenie może odbierać zakłócenia interferencyjne powodowane przez pracujące telefony komórkowe i inne urządzenia. Jeżeli takie zakłócenia są odczuwalne, proszę zwiększyć odległość pomiędzy urządzeniem a telefonem komórkowym lub innym urządzeniem.
• Nie narażać baterii na działanie wysokiej temperatury. Baterii/akumulatorów nie należy zostawiać na dłuższy czas w samochodzie narażonym na bezpośrednie działanie promieni słonecznych, którego drzwi i okna są zamknięte.
• Trzymaj baterie z dala od dzieci, aby ich nie połknęły.

Uwaga dotycząca akumulatora

Akumulator został zaprojektowany w celu recyklingu.

Prosimy postępować zgodnie z miejscowymi przepisami dotyczącymi recyklingu.

-Jeżeli widzisz następujące oznaczenia

Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w przypadku pozbycia się urządzeń elektrycznych lub

elektronicznych, utylizacja, ponownego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do specjalistycznego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy biznesowi w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, którzy udzielą dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol jest ważny tylko w Unii Europejskiej. W razie potrzeby pozbycia się tego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą w celu uzyskania informacji o prawidłowym sposobie postępowania.

Wkładanie baterii

Infopmaia dnia nokynua

Występuje niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany baterii.

Wymieniaj wyłącznie na ten sam lub równoważny typ zalecany przez producenta. Pozbywaj się zużytych baterii w sposób zgodny z zaleceniami producenta.

UWAGA
