Typ produktu	System Wi-Fi mesh (Mesh) Tri-Band
Marka	Linksys
Model	Velop AX5300
Standard Wi-Fi	Wi-Fi 6 (802.11ax)
Pasma częstotliwości	2,4 GHz, 5 GHz, 5 GHz (tri-pasmowe)
Całkowita przepustowość	Do 5300 Mb/s (574 + 1201 + 4804 Mb/s)
Wymiary (na węzeł)	7,5 x 7,5 x 18,5 cm
Waga (na węzeł)	0,7 kg
Zasilanie	Zasilacz sieciowy 12 V / 2 A
Porty	1 port Ethernet Gigabit WAN, 3 porty Ethernet Gigabit LAN na węzeł
Procesor	Czterordzeniowy 1,4 GHz
Pamięć	512 MB Flash, 512 MB RAM
Anteny	6 anten wewnętrznych (2 na pasmo)
Bezpieczeństwo	WPA2/WPA3, zapora SPI, VPN pass-through
Aplikacja	Aplikacja Linksys (iOS/Android) do konfiguracji i zarządzania
Asystent głosowy	Zgodny z Amazon Alexa, Asystent Google
Temperatura pracy	0 do 40 °C
Wilgotność pracy	10 do 85 % (bez kondensacji)
Konserwacja i czyszczenie	Wycierać miękką, suchą szmatką. Nie używać ściernych środków czyszczących.
Części zamienne i naprawialność	Nienaprawialne przez użytkownika. W razie problemów skontaktuj się z pomocą techniczną.
Informacje ogólne	Gwarancja: 2 lata. Produkcja: Chiny.

Często zadawane pytania - Velop AX5300 LINKSYS

Jak zainstalować system Velop AX5300?

Pobierz aplikację Linksys, utwórz konto, podłącz główny węzeł do modemu i postępuj zgodnie z instrukcjami krok po kroku. Dodatkowe węzły są automatycznie wykrywane.

Jaki jest zasięg Velop AX5300?

Każdy węzeł pokrywa około 230 m². Przy trzech węzłach zasięg sięga do 700 m², w zależności od środowiska.

Czy mogę używać Velop AX5300 z innym dostawcą Internetu niż mój obecny ISP?

Tak, system jest kompatybilny z każdym dostawcą korzystającym z połączenia Ethernet. Sprawdź, czy twój modem jest kompatybilny.

Jak zresetować Velop AX5300 do ustawień fabrycznych?

Przytrzymaj przycisk Reset znajdujący się pod węzłem przez 10 sekund, aż dioda zacznie migać na czerwono. Puść, urządzenie uruchomi się ponownie.

Czy Velop AX5300 jest kompatybilny ze standardem Wi-Fi 6?

Tak, obsługuje standard Wi-Fi 6 (802.11ax) i jest wstecznie kompatybilny ze standardami Wi-Fi 5 i wcześniejszymi.

Jak zoptymalizować wydajność mojej sieci mesh?

Umieść węzły w odległości około 10-15 metrów od siebie, na wysokości, i unikaj metalowych przeszkód lub grubych ścian. Użyj aplikacji, aby sprawdzić jakość sygnału.

Czy mogę skonfigurować sieć gościnną w Velop AX5300?

Tak, za pomocą aplikacji Linksys możesz utworzyć oddzielną sieć gościnną z innym hasłem, ograniczając dostęp do lokalnych zasobów.

Co zrobić, gdy dioda węzła świeci na czerwono?

Stałe czerwone światło oznacza utratę połączenia. Sprawdź kabel Ethernet i położenie węzła. Jeśli dioda miga na czerwono, urządzenie uruchamia się lub aktualizuje.

Czy Velop AX5300 obsługuje kontrolę rodzicielską?

Tak, za pomocą aplikacji możesz wstrzymać Internet, ustawić harmonogramy, filtrować treści i otrzymywać raporty aktywności.

Jak zaktualizować oprogramowanie układowe Velop AX5300?

Aktualizacje są wykonywane automatycznie przez aplikację Linksys. Możesz również sprawdzić ręcznie w ustawieniach aplikacji.

INSTRUKCJA OBSŁUGI Velop AX5300 LINKSYS

1. Buka aplikasi Linksys.

PODREÇZNIK UŻYTKOWNIKA

VELOP

AX5300

Model MX5300

Spis treści

Charakterystyka produktu 3

Przód/góra 3

Widok z tyłu 4

Dół 5

Gdzie znaleźć pomoc 6

Ustawienia 7

Konfiguracja systemu Velop\_\_\_\_9

Zaloguj się do aplikacji Linksys 9

Pulpit nawigacyjny 10

Urządzenia 11

Aby wyświetlić lub zmienić dane urządzenia 12

Ustawienia sieci Wi-Fi 13

Ustawienia zaawansowane 14

Połącz urządzenie za pomocą protokołu WPS 15

Dostęp w trybie gościa ____ 16

Zewnętrzna pamięć masowa 17

Sprawdzanie szybkości 18

Kontrola rodzicielska 19

Priorytetyzacja urządzeń 20

Powiadomienia 21

Administrowanie Velop 22

Ustawienia zaawansowane 24

Ustawienia internetowe 24

Ustawienia portu 25

Filtrowanie adresów MAC w sieci Wi-Fi 26

Moje konto 27

Opinie 28

Pomoc 29

Bezpośrednie połączenie z systemem Velop 30

Hasło administratora systemu Velop 31

Przywracanie ustawień fabrycznych 32

Dane techniczne 33

Linksys Velop 33

Parametry fizyczne i środowiskowe ____ 33

Charakterystyka produktu

Przód/góra

Światło na górze węzła informuje o operacjach wykonywanych przez urządzenie.

Opis światła Stan
Miga na niebiesko	Uruchamianie
Stałe niebieskie światło	Połączony
Miga na fioletowo	Konfigurowanie w toku
Stałe fioletowe światło	Gotowy do konfiguracji
Miga na czerwono	RozłączonyWęzeł podrzędny: zbyt dalekoWęzeł nadrzędny: odłączony od modemu
Stałe czerwone światło	Brak dostępu do Internetu przez modem
Stałe żółte światło	Słabe połączenieDotyczy tylko wężła podrzędnego

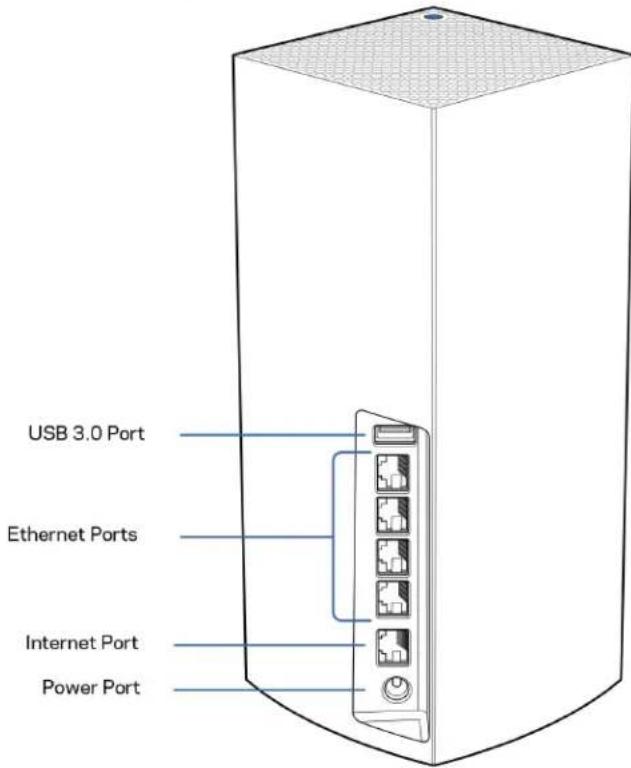

Widok z tyłu

Gniazdo USB 3.0 — Tutaj można podłączyć napędy USB w celu udostępnienia ich w swojej sieci. Tylko do lokalnego udostępniania plików (brak obsługi FTP, serwera multimediów lub wirtualnego USB). Ponadto nie służy do udostępniania urządzeń peryferyjnych, takich jak drukarki, skanery lub aparaty fotograficzne.

Gniazda Ethernet — do tych gigabitowych gniazd Ethernet (10/100/1000) należy podłączyć kable Ethernet prowadzące do innych urządzeń przewodowych w sieci. Jeśli w systemie Velop znajduje się więcej niż jeden węzeł, można użyć jednego z tych gniazd, by podłączyć modem lub modem-router.

Uwaga — w celu uzyskania najlepszej wydajności w gnieździe Ethernet należy stosować kabel z oznaczeniem CAT5e lub wyższym.

Gniazdo internetowe — do żółtego gniazda gigabitowego (10/100/1000) należy podłączyć kabel Ethernet prowadzący do szerokopasmowego modemu kablowego, DSL lub światłowodowego. Jeżeli router jest używany jako węzeł podrzędny w systemie Mesh Wi-Fi, można użyć tego portu do utworzenia przewodowego połączenia z innym węzłem.

Gniazdo zasilania — tutaj należy podłączyć znajdujący się w zestawie zasilacz.

Dół

Przycisk Reset — aby zresetować węzeł i przywrócić ustawienia fabryczne, należy nacisnąć i przytrzymać przycisk, aż kontrolka na górze węzła zaświeci się na czerwono, przygaśnie i zacznie ponownie migać na czerwono.

Przycisk Wi-Fi Protected Setup — naciśnięcie tego przycisku umożliwia podłączenie urządzeń sieciowych obsługujących funkcję WPS.

Przełącznik zasilania — przesunąć w położenie I (on), aby włączyć węzeł.

Pomoc

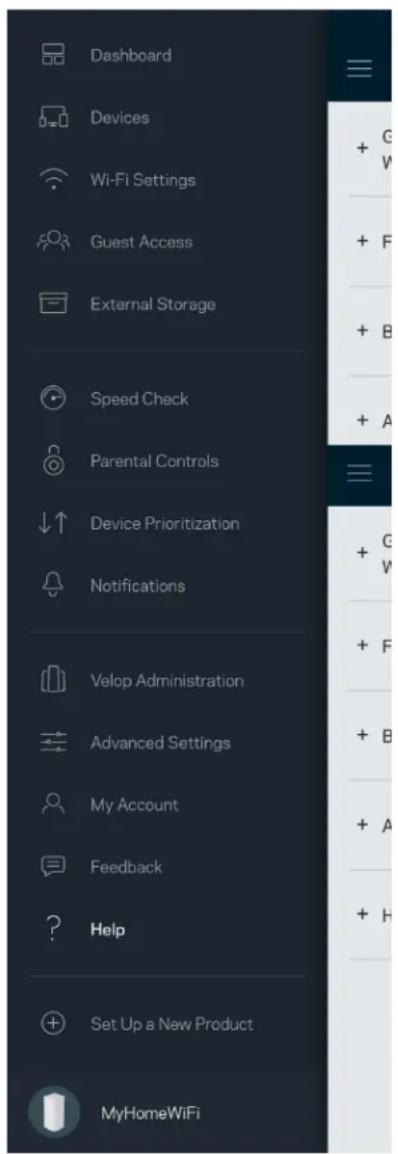

Gdzie znaleźć pomoc

• Linksys.com/support/Velop
• Pomoc dotycząca aplikacji Linksys (uruchom aplikację i kliknij Pomoc w głównym menu)

Uwaga — licencje i powiadomienia dot. oprogramowania innych dostawców stosowanego w tym produkcie są dostępne na stronie http://support.linksys.com/en-us/license. W razie pytań dotyczących kodu open source lub licencji GPL prosimy o kontakt na adres http://support.linksys.com/en-us/gplcodecenter.

Ustawienia

WAŻNE — węzły systemu Velop można konfigurować jako węzły nadrzędne lub węzły podrzędne. Węzeł główny musi być podłączony kablem Ethernet do modemu lub modemu-routerera. Po skonfigurowaniu w sposób bezprzewodowy węzły podrzędne można podłączyć do innego węzła bezprzewodowo lub kablem Ethernet.

W przypadku dodawania nowego węzła jako węzła nadrzędnego do istniejącej sieci domowej Wi-Fi Velop typu mesh należy zresetować wszystkie węzły i dodać je do systemu po skonfigurowaniu i uruchomieniu nowego węzła.

Pobierz aplikację Linksys. Jest niezbędna do konfiguracji systemu Velop.

Przejdź do sklepu z aplikacjami dla swojego urządzenia i wyszukaj aplikację Linksys.

Zainstaluj aplikację, uruchom ją i postępuj zgodnie z instrukcjami.

Uwaga — aplikacja działa w systemie iOS 11.4 lub nowszym oraz Android 6 lub nowszym.

Utworzysz konto Linksys Smart Wi-Fi, żeby móc korzystać z aplikacji do wyświetlania i wprowadzania zmian w konfiguracji systemu Velop z dowolnego miejsca z dostępem do Internetu.

Konto Linksys Smart Wi-Fi umożliwia między innymi:

• zmianę nazwy i hasta do sieci Wi-Fi,
- konfigurację dostępu dla gości,
- połączenie urządzeń z siecią Wi-Fi za pomocą protokołu WPS,
- zablokowanie dostępu do Internetu dzięki funkcji kontroli rodzicielskiej,
- testowanie prędkości połączenia internetowego.

Uwaga — w czasie konfiguracji wyslemy do Ciebie wiadomość e-mail w celu weryfikacji. Kliknij łącze w wiadomości e-mail, korzystając z sieci domowej.

Wystarczy, że podłączysz kabel zasilania i kabel Ethernet — proces konfiguracji w aplikacji przebiega automatycznie. Po podłączeniu kabli ustal nazwę i hasło do sieci Wi-Fi w aplikacji. Możesz też nadać węzłom nazwy opisujące ich położenie, żeby ułatwić sobie ich rozróżnienie w przypadku problemów.

Wydrukuj tę stronę, a następnie w celach referencyjnych odnotuj ustawienia sieci Wi-Fi i konta w poniższej tabeli. Zanotowane informacje przechowuj w bezpiecznym miejscu.

Nazwa sieci Wi-Fi
Hasło sieci Wi-Fi
Hasło administratora
Nazwa dostępowa dla gości
Hasło dostępowe dla gości
E-mail do logowania do aplikacji Linksys
Hasło aplikacji Linksys

Konfiguracja systemu Velop

Korzystając z aplikacji Linksys, możesz wyświetlać i zmieniać ustawienia systemu Velop, by lepiej zabezpieczyć sieć Wi-Fi lub usprawnić współpracę systemu z urządzeniem lub grą. Możesz uzyskać dostęp do ustawień z dowolnego miejsca na świecie, jeśli masz połączenie z Internetem. Dostęp do ustawień możesz uzyskać również przy użyciu swojego hasła do routera, gdy jesteś podłączony do sieci domowej, nawet w przypadku braku połączenia internetowego.

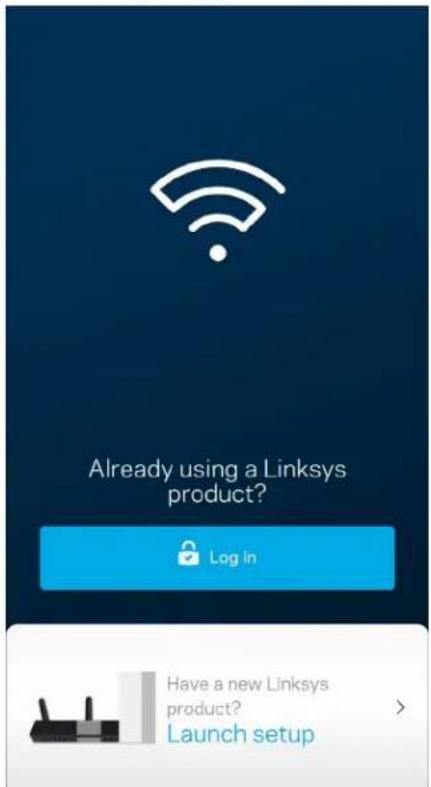

Zaloguj się do aplikacji Linksys

1. Uruchom aplikację Linksys.

1. Wpisz adres e-mail podany podczas tworzenia konta.
2. Wpisz hasło dostępu do konta.
3. Wybierz Zaloguj się.

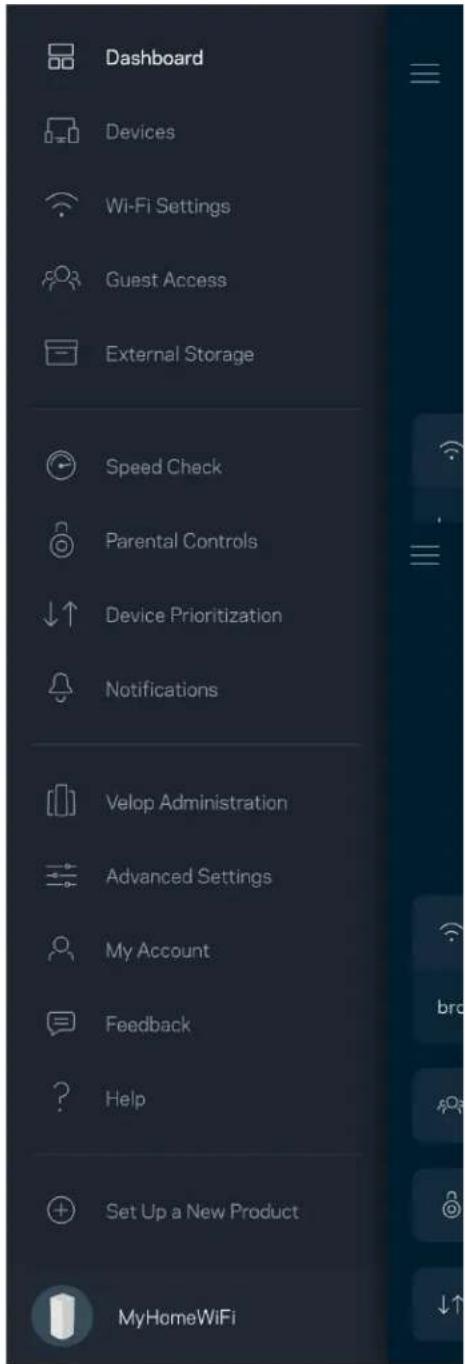

Pulpit nawigacyjny

Pulpit nawigacyjny to migawka sieci Wi-Fi. Sprawdź, ile urządzeń jest podłączonych do systemu Velop. Możesz zezwolić na dostęp do sieci Wi-Fi w trybie gościa, udostępniając hasło innym użytkownikom. W pulpicie nawigacyjnym widać również, które urządzenia są objęte kontrolą rodzicielską oraz które mają priorytetowy dostęp do sieci Wi-Fi.

Wyświetlaj i zmieniaj dane urządzeń połączonych z siecią Wi-Fi. Możliwe jest wyświetlenie urządzeń podłączonych do sieci głównej oraz do sieci gościnnej, a także wyświetlenie informacji na ich temat.

Aby wyświetlić lub zmienić dane urządzenia

Na ekranie Urządzenia możesz edytować nazwy urządzeń i zmieniać ich ikony. Możesz też priorytetyzować urządzenia, ustalać kontrolę rodzicielską i wyświetlać informacje o sieci Wi-Fi. Wybierz urządzenie, by wyświetlić jego dane.

Ustawienia sieci Wi-Fi

Wyświetlaj i zmieniaj nazwę i hasło do sieci Wi-Fi oraz podłączaj urządzenia za pomocą narzędzia Wi-Fi Protected Setup™.

Ustawienia zaawansowane

Zaawansowani użytkownicy mogą zmienić domyślny typ zabezpieczeń i tryb Wi-Fi. Nie zmieniaj tych ustawień, jeśli nie masz doświadczenia w konfiguracji sieci Wi-Fi. Narzędzie Channel Finder wyszuka najmniej zatłoczone kanały Wi-Fi na Twoim obszarze, żeby umożliwiać Ci uzyskanie najlepszej wydajności systemu Velop. Jeśli masz więcej niż jeden węzeł w systemie Velop, Channel Finder znajdzie najlepszy kanał dla każdego węzła.

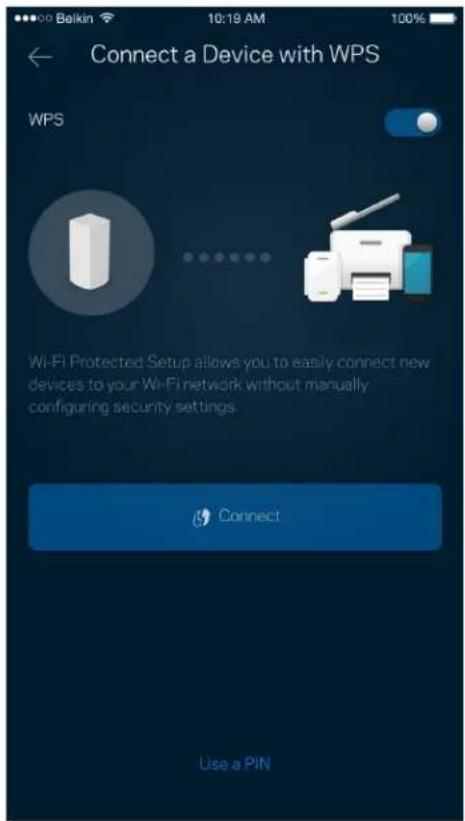

Połącz urządzenie za pomocą protokołu WPS

Wi-Fi Protected Setup pozwala w łatwy sposób podłączać bezprzewodowe urządzenia do sieci Wi-Fi bez konieczności ręcznego wprowadzania ustawień zabezpieczeń.

Dostęp w trybie gościa

Skorzystaj z funkcji Dostęp w trybie gościa, by umożliwiać gościom dostęp do Internetu, ograniczając ich dostęp do innych zasobów połączonych z siecią Wi-Fi. Wyślij hasło w wiadomości SMS lub wiadomości e-mail.

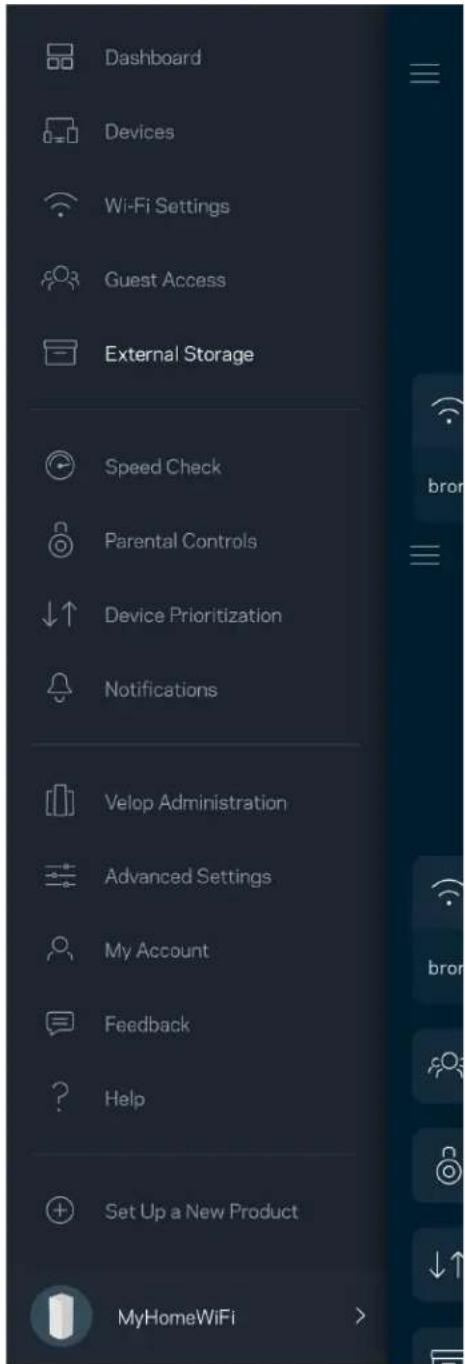

Zewnętrzna pamięć masowa

Zobacz, do którego węzła podłączony jest dysk zewnętrzny, sprawdź ilość wolnego miejsca i włącz uwierzytelnianie, ustawiając nazwę użytkownika i hasło. (Tylko gdy dysk jest podłączony do portu USB węzła). Nie zapomnij kliknąć Wysuń przed odłączeniem dysku Eject △, aby uniknąć utraty danych.

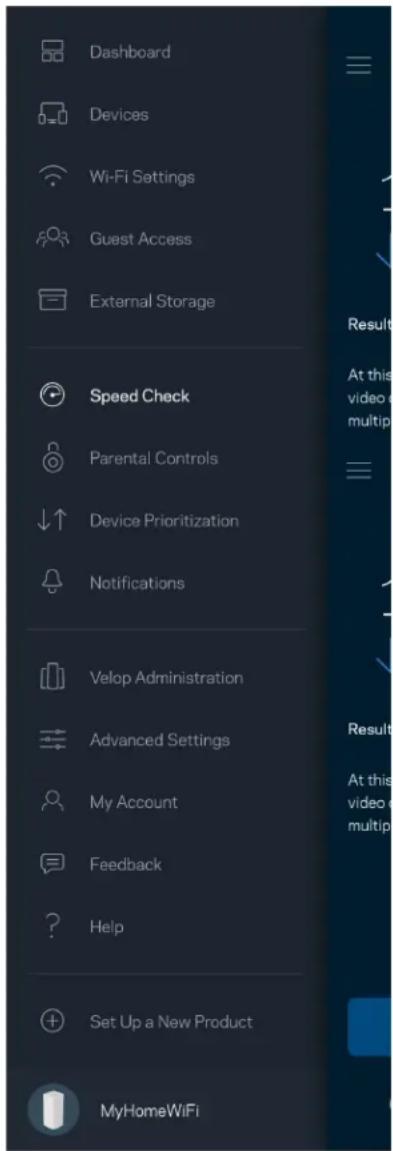

Sprawdzanie szybkości

Przeprowadź sprawdzanie szybkości, by upewnić się, że uzyskujesz prędkość, za jaką płacisz. Sprawdzanie szybkości pomaga też priorytetyzować urządzenia, ponieważ na podstawie wyników testów można określić, jak sygnał sieci Wi-Fi jest rozdzielany na urządzenia z określonymi priorytetami.

• Szybkość pobierania to prędkość, z jaką treści internetowe są przesyłane do systemu Velop.
• Prędkość przekazywania to szybkość, z jaką możesz przesyłać treści do Internetu.

Uwaga — szybkość połączenia internetowego zależy od wielu czynników, w tym od typu konta u dostawcy Internetu, lokalnego i światowego ruchu internetowego oraz liczby urządzeń, które w domu korzystają z tego samego łącza internetowego.

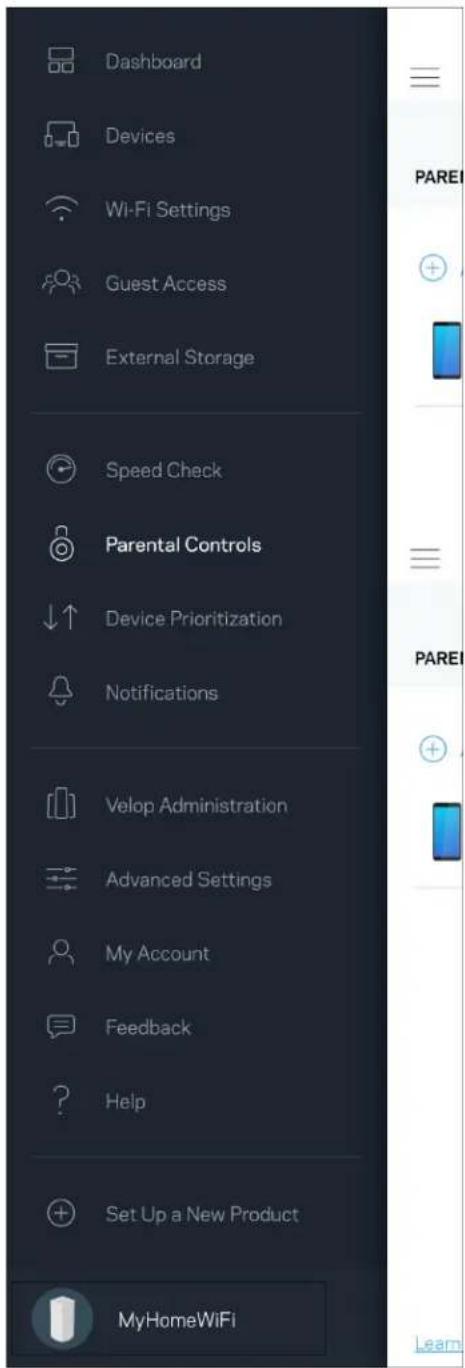

Kontrola rodzicielska

Kontrola rodzicielska umożliwia kontrolowanie korzystania z Internetu przez dzieci i ich działań w trybie online. Wstrzymaj dostęp do internetu dla określonych urządzeń albo zablokuj niektóre strony.

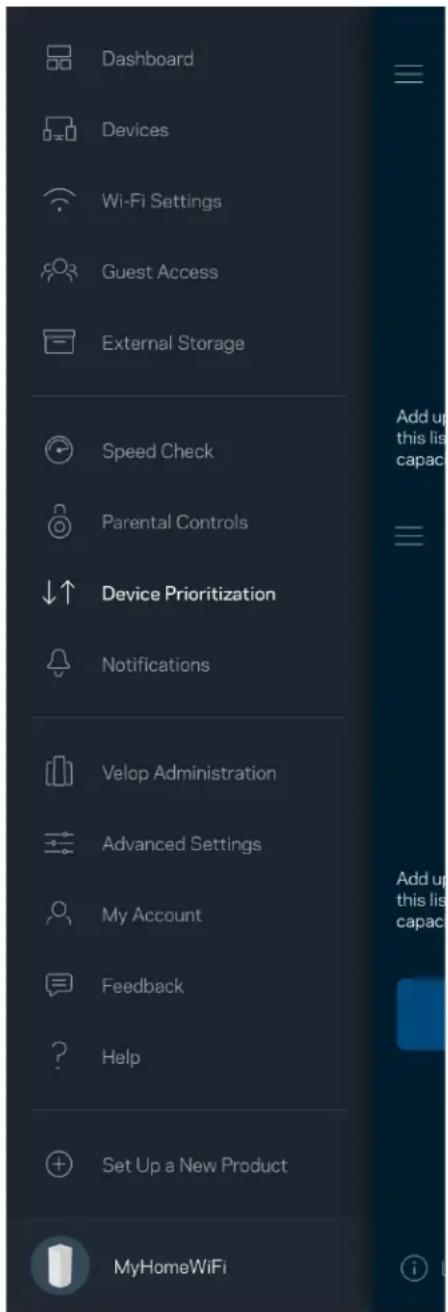

Priorytetyzacja urządzeń

Wybierz do trzech urządzeń, które będą miały priorytetowy dostęp do połączenia internetowego. Te urządzenia, podłączone za pomocą sieci przewodowej i/lub bezprzewodowej, zawsze będą miały najlepszy dostęp po połączeniu. System Velop przeprowadza sprawdzenie szybkości, aby określić, jak w najlepszy sposób rozdzielić sygnał sieci Wi-Fi dla urządzeń z określonymi priorytetami.

Pozostałe urządzenia będą korzystać z pozostałej przepustowości. Urządzenia priorytetowe pojawią się w pulpicie nawigacyjnym.

Jeżeli masz więcej niż jeden węzeł, Velop może Cię powiadomić, gdy węzły wtórne w Twoim systemie przejdą w tryb offline. Węzły wtórne to węzły, które nie są połączone przewodem z modemem. Musisz włączyć powiadomienia w ustawieniach swojego urządzenia przenośnego, by umożliwiać przesyłanie Ci powiadomień przez system Velop.

Administrowanie Velop

Na ekranie administracyjnym systemu Velop możesz zmienić hasło administratora i wskazówkę dotyczącą tego hasła oraz sprawdzić różne identyfikatory (numer modelu, numer seryjny i szczegóły adresu IP) wszystkich węzłów w sieci Wi-Fi.

Wyraż zgodę na uczestnictwo, by automatycznie raportować awarie do Linksys i przyczyniać się do poprawy możliwości sieci Wi-Fi. Możesz też ręcznie raportować do Linksys konkretne problemy.

Razem z opisem problemu będą przesyłane następujące informacje:

Wersja aplikacji	Typ logowania (w chmurze: wyświetla powiązany adres e-mail, lokalne: wyświetla komunikat „Administrator systemu Velop”
Model urządzenia	Typ połączenia WAN (wyświetla Wi-Fi lub Ethernet)
Wersja systemu operacyjnego urządzenia	Czas: data (miesiąc/dzień/rok, godzina, strefa czasowa)

Ustawienia zaawansowane

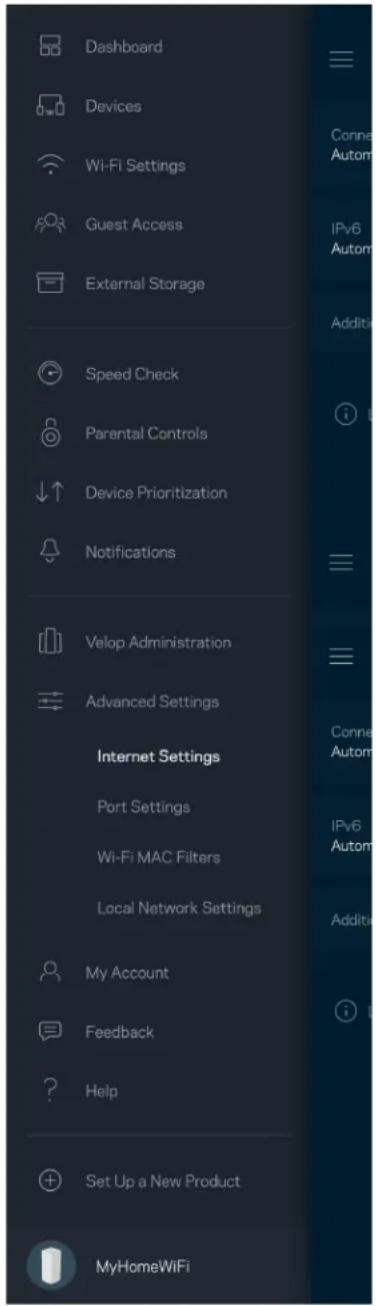

Ustawienia internetowe

Możesz wybrać sposób, w jaki system Velop będzie łączyć się z Internetem. Domyślne ustawienie to Konfiguracja automatyczna — DHCP. Inne typy połączeń zależą od usługodawcy internetowego oraz od planów korzystania z systemu Velop. Zaawansowani użytkownicy mogą skorzystać z Dodatkowych ustawień, by sklonować adresy MAC i skonfigurować MTU (rozmiar największego pakietu, który można przekazać przez sieć).

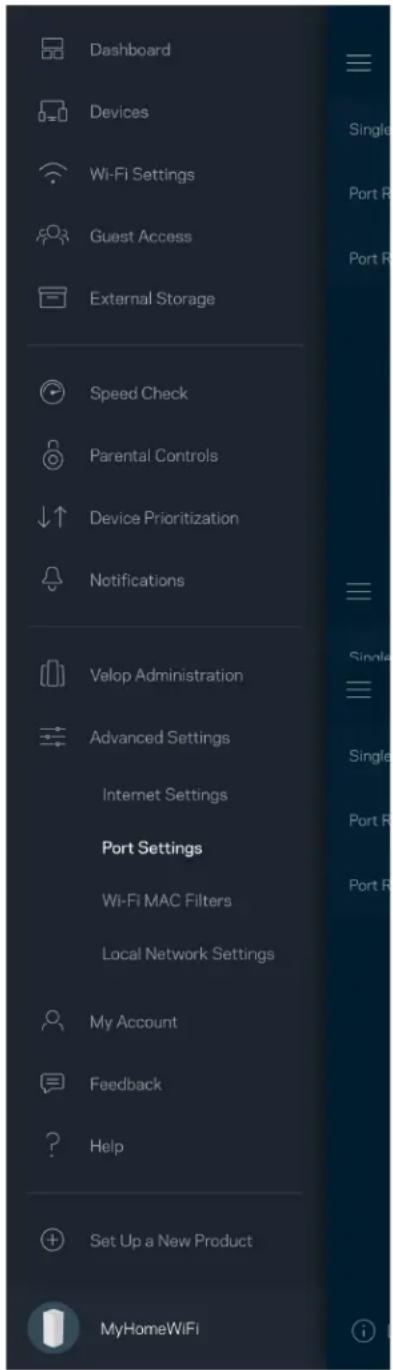

Przekazywanie portów — dla pojedynczego portu, wielu portów lub zakresu portów — przekierowuje ruch przychodzący do konkretnego portu lub portów do określonego urządzenia lub portu w sieci Wi-Fi. Przy włączonym wyzwalaniu zakresu portów system Velop obserwuje dane wychodzące dla konkretnych numerów portów. Velop pamięta adresy IP urządzeń korzystających z danych, więc kiedy te dane wracają, są kierowane z powrotem do właściwego urządzenia.

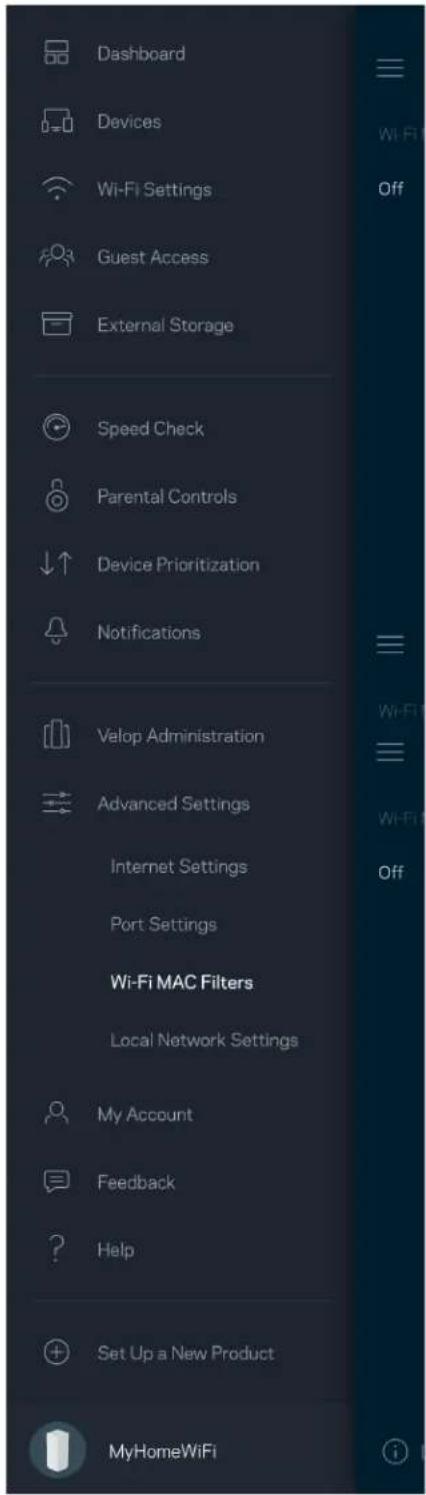

Filtrowanie adresów MAC w sieci Wi-Fi

Każde urządzenie sieciowe ma unikatowy, 12-cyfrowy adres MAC (Media Access Control). Możesz utworzyć listę adresów MAC i ustawić sposób, w jaki urządzenia korzystają z sieci Wi-Fi.

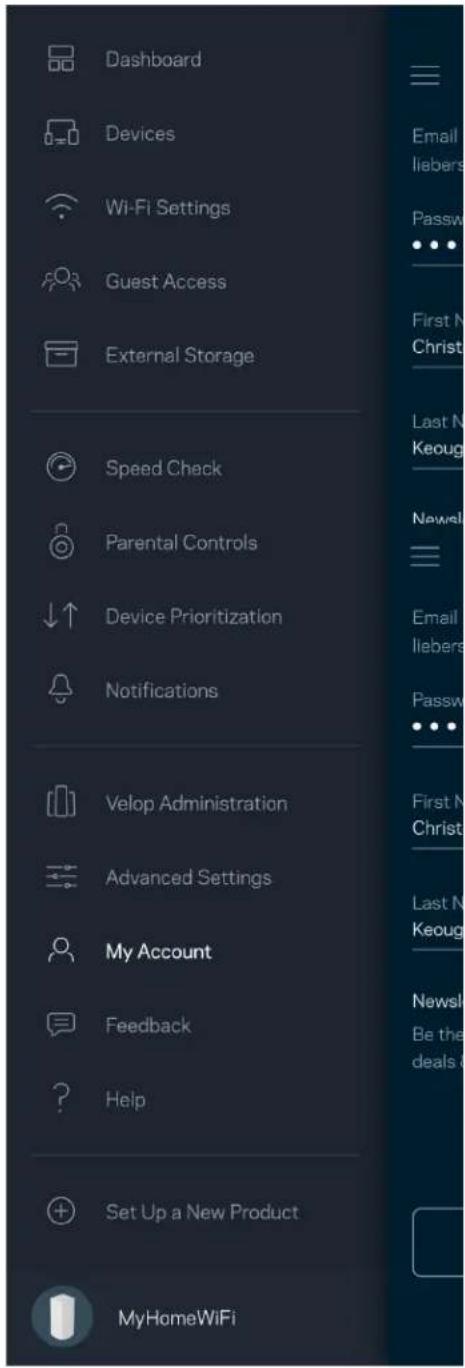

Zmień hasło do aplikacji Linksys i wyraż zgodę na otrzymywanie aktualności i ofert od Linksys.

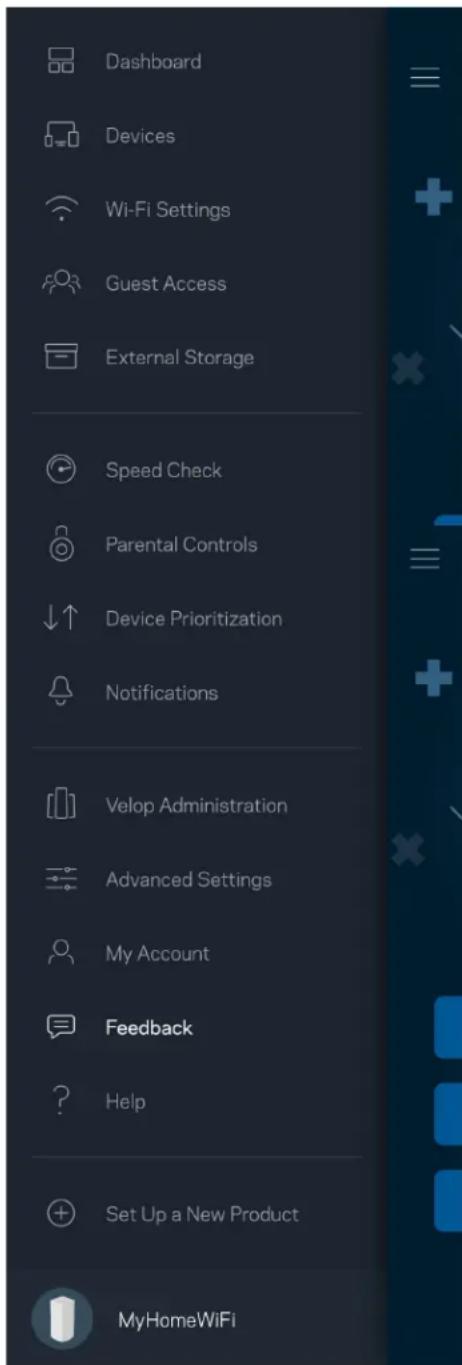

Przekaż nam swoją opinię. Oceń aplikację w swoim sklepie z aplikacjami, prześlij nam sugestie albo zgłoś problem, który wpływa na Twoje wrażenia.

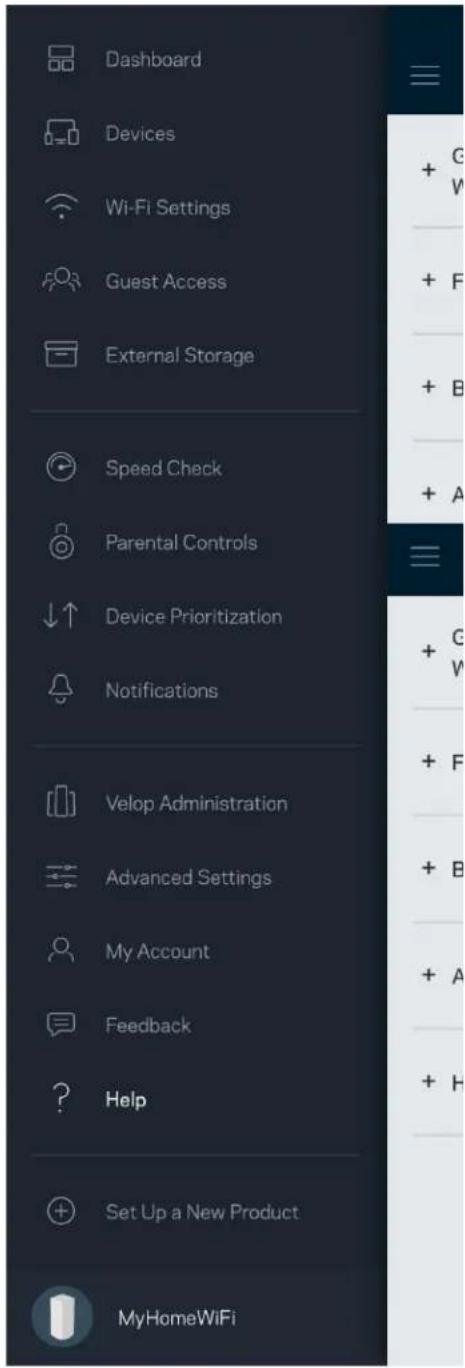

Problemy z aplikacją? Chcesz uzyskać więcej informacji o jednej z funkcji? Wybierz Pomoc.

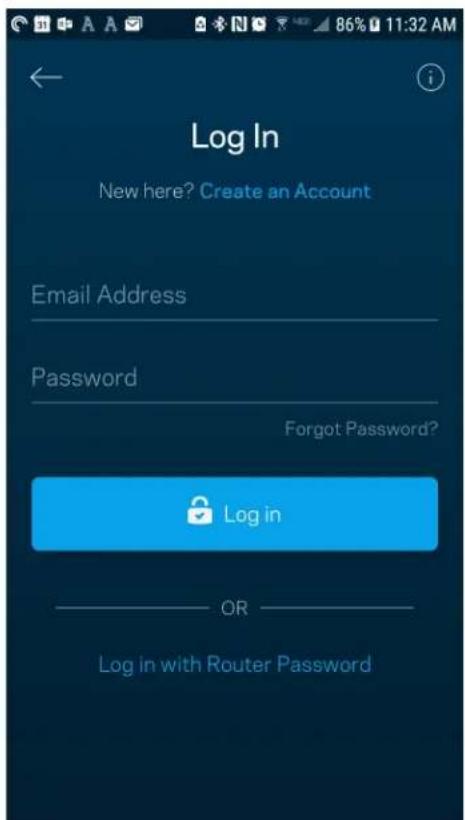

Bezpośrednie połączenie z systemem Velop

Jeśli nie masz połączenia internetowego, nadal możesz uzyskać dostęp do systemu Velop. Połącz się z siecią Wi-Fi, uruchom aplikację Linksys i wybierz Zaloguj się z hasłem routera na dole ekranu. Dostępu do konta Linksys Wi-Fi nie można uzyskać bez połączenia z Internetem.

Hasło administratora systemu Velop

Utworzyliśmy bezpieczne hasło administratora podczas instalacji. Aby je zmienić, wybierz Administracja systemem Velop, a następnie Zmień hasło Velop i wskazówkę dotyczącą tego hasła.

Aby zapewnić bezpieczeństwo systemu Velop, po zmianie hasła administratora prześlemy Ci wiadomość e-mail.

Przywracanie ustawień fabrycznych

Przywrócenie ustawień fabrycznych systemu Velop nie powinno być konieczne w żadnej sytuacji — jest to bardzo uciążliwy proces. Przywrócenie ustawień fabrycznych sprawia, że system Velop wraca do stanu, w jakim był po wyjęciu z pudełka — konieczne jest ponowne przeprowadzenie konfiguracji. Wszystkie ustawienia wprowadzone podczas konfiguracji i po niej, takie jak nazwy sieci Wi-Fi, hasła i typ zabezpieczenia, zostaną usunięte. Wszystkie urządzenia bezprzewodowe zostaną odłączone od sieci Wi-Fi.

Aby zresetować system Velop:

- Upewnij się, że węzeł jest podłączony do zasilania i włączony. Naciśnij i przytrzymaj przycisk Resetuj na dole urządzenia. Światło na górze węzła zaświeci się na czerwono i zacznie migać słabszym światłem. Nie zwalniaj przycisku, dopóki światło nie wyłączy się i nie zaświeci na jasnoczerwono.

Dane techniczne

Linksys Velop

Nazwa modelu Velop (trójpasmowy)

Numer modelu MX5300

Szybkość przełączanych portów 10/100/1000 Mb/s

Częstotliwość radiowa 2,4 GHz i 5 GHz

Liczba anten 13 (wewn.)

Gniazda USB 3.0, Ethernet, Internet, zasilanie

Przyciski Przełącznik zasilania, WPS, resetowanie

Kontrolka Jedna, światło wielokolorowe sygnalizujące zasilanie i stan urządzenia

Funkcje bezpieczeństwa WPA2-Personal, WPA3-Personal

Klucz zabezpieczeń Maks. 128-bitowy

Parametry fizyczne i środowiskowe

Wymiary 4,45 cala x 4,45 cala x 9,57 cala

Waga urządzenia 1,58 kg

Zasilanie 12 V, 4 A

Certyfikaty FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac, draft 802.11ax)

Temperatura robocza: 0-40°C (32-104°F)

Temperatura przechowywania: -20-60°C (-4-140°F)

Wilgotność podczas pracy 10–80% (wilgotność względna bez kondensacji)

Wilgotność przy przechowywaniu od 5% do 90%, bez kondensacji

Uwagi:

Informacje dotyczące przepisów, gwarancji i bezpieczeństwa można znaleźć pod adresem

Linksys.com/support/Velop.

Parametry techniczne mogą ulec zmianie bez uprzedzenia.

Maksymalna wydajność oparta na standardzie IEEE 802.11. Rzeczywista wydajność może odbiegać od nominalnej. Może to dotyczyć m.in. mniejszej przepustowości sieci bezprzewodowej, szybkości przesyłania danych, zasięgu i obszaru pokrycia. Osiągi zależą od wielu czynników, warunków i zmiennych, w tym odległości od punktu dostępowego, natężenia ruchu sieciowego, materiałów i konstrukcji budynku, używanego systemu operacyjnego, używanych urządzeń bezprzewodowych, zakłóceń itp.

Nagradzane zasoby pomocy technicznej są dostępne na stronie linksys.com/support/Velop.

BELKIN, LINKSYS oraz inne nazwy i znaki graficzne produktów są znakami towarowymi grupy spółek Belkin. Wymienione tutaj znaki towarowe innych firm stanowią własność odpowiednich podmiotów.

© 2019 Belkin International, Inc. i spółki stowarzyszone. Wszelkie prawa zastrzeżone.
