Tuotetyyppi	Kolmikaistainen Mesh-Wi-Fi-järjestelmä
Tuotemerkki	Linksys
Malli	Velop AX5300
Wi-Fi-standardi	Wi-Fi 6 (802.11ax)
Taajuuskaistat	2,4 GHz, 5 GHz, 5 GHz (kolmikaistainen)
Kokonaisnopeus	Jopa 5 300 Mbps (574 + 1201 + 4804 Mbps)
Mitat (solmua kohti)	7,5 x 7,5 x 18,5 cm
Paino (solmua kohti)	0,7 kg
Virransyöttö	Verkkolaite 12V / 2A
Portit	1 Gigabit Ethernet WAN -portti, 3 Gigabit Ethernet LAN -porttia per solmu
Suoritin	Neljäydin 1,4 GHz
Muisti	512 Mt Flash, 512 Mt RAM
Antennit	6 sisäistä antennia (2 per kaista)
Turvallisuus	WPA2/WPA3, SPI-palomuuri, VPN-läpivienti
Sovellus	Linksys-sovellus (iOS/Android) asennusta ja hallintaa varten
Ääniavustaja	Yhteensopiva Amazon Alexan, Google Assistantin kanssa
Käyttölämpötila	0–40 °C
Käyttökosteus	10–85 % (ei kondensoitumista)
Huolto ja puhdistus	Pyyhi pehmeällä, kuivalla liinalla. Älä käytä hankaavia aineita.
Varaosat ja korjattavuus	Ei käyttäjän korjattavissa. Ota yhteys tekniseen tukeen ongelmatilanteissa.
Yleiset tiedot	Takuu: 2 vuotta. Valmistusmaa: Kiina.

Usein kysytyt kysymykset - Velop AX5300 LINKSYS

Kuinka asennan Velop AX5300 -järjestelmän?

Lataa Linksys-sovellus, luo tili, kytke pääsolmu modeemiin ja seuraa vaiheittaisia ohjeita. Lisäsolmut tunnistetaan automaattisesti.

Mikä on Velop AX5300:n kantama?

Jokainen solmu kattaa noin 230 m². Kolmella solmulla peittoalue on jopa 700 m² ympäristöstä riippuen.

Voinko käyttää Velop AX5300:aa muun Internet-palveluntarjoajan kanssa kuin nykyisen?

Kyllä, järjestelmä on yhteensopiva kaikkien Ethernet-liitäntää käyttävien palveluntarjoajien kanssa. Varmista, että modeemisi on yhteensopiva.

Kuinka palautan Velop AX5300:n tehdasasetukset?

Pidä solmun alla olevaa Reset-painiketta painettuna 10 sekunnin ajan, kunnes merkkivalo vilkkuu punaisena. Vapauta, laite käynnistyy uudelleen.

Onko Velop AX5300 yhteensopiva Wi-Fi 6 -standardin kanssa?

Kyllä, se tukee Wi-Fi 6 (802.11ax) -standardia ja on taaksepäin yhteensopiva Wi-Fi 5:n ja aikaisempien kanssa.

Kuinka optimoin mesh-verkkoni suorituskyvyn?

Aseta solmut noin 10–15 metrin etäisyydelle toisistaan, korkealle, ja vältä metalliesteitä tai paksuja seiniä. Käytä sovellusta signaalin laadun tarkistamiseen.

Voinko määrittää vierasverkon Velop AX5300:lla?

Kyllä, Linksys-sovelluksen kautta voit luoda erillisen vierasverkon eri salasanalla, joka rajoittaa pääsyn paikallisiin resursseihin.

Mitä tehdä, jos solmun merkkivalo muuttuu punaiseksi?

Jatkuva punainen valo tarkoittaa yhteyden katkeamista. Tarkista Ethernet-kaapeli ja solmun sijainti. Jos punainen valo vilkkuu, laite käynnistyy tai on päivitystilassa.

Tukeeko Velop AX5300 vanhempien valvontaa?

Kyllä, sovelluksen kautta voit keskeyttää Internetin, asettaa aikarajoja, suodattaa sisältöä ja vastaanottaa toimintaraportteja.

Kuinka päivitän Velop AX5300:n laiteohjelmiston?

Päivitykset tapahtuvat automaattisesti Linksys-sovelluksen kautta. Voit myös tarkistaa manuaalisesti sovelluksen asetuksista.

KÄYTTÖOHJE Velop AX5300 LINKSYS

Wi-Fi nimi
Wi-Fi parool
Administraatori parool
Külalispääsu nimi
Külalispääsu parool
Linksyse rakenduse sisselogimise e-post
Linksyse rakenduse parool

Tuotteen yleiskatsaus 3

Laite edestä/ylhäältä 3

Laite takaa 4

Laite alhaalta 5

Lisäohjeiden hakeminen 6

Asennus 7

Velop-järjestelmän asetukset 9

Kirjaudu Linksys-sovellukseen 9

Koontinäyttö 10

Laitteet 11

Laitteiden tietojen tarkastelu ja muuttaminen 12

Wi-Fi-asetukset 13

Lisäasetukset 14

Laitteen yhdistäminen WPS-toiminnolla 15

Vieraskäyttö 16

Ulkoinen tallennustila 17

Nopeustarkistus 18

Käytönvalvonta 19

Laitteiden priorisointi 20

Ilmoitukset 21

Velop-hallinta 22

Lisäasetukset 24

Internet-asetukset 24

Porttiasetukset 25

Wi-Fi-verkon MAC-suodattimet 26

Oma tili 27

Palaute 28

Ohje 29

Yhteyden muodostaminen suoraan Velopiin 30

Velopin järjestelmänvalvojan salasana 31

Tehdasoletusasetusten palauttaminen 32

Tekniset tiedot 33

Linksys Velop 33

Käyttöympäristötiedot 33

Tuotteen yleiskatsaus

Laite edestä/ylhäältä

Solmun päällä oleva valo kertoo solmun tilasta.

Merkkivalon kuvaus	Tila
Vilkkuva sininen	Käynnistyy
Jatkuvasti palava sininen	Yhdistetty
Vilkkuva violetti	Asennus meneillään
Jatkuvasti palava violetti	Valmis asennukseen
Vilkkuva punainen	Yhteys katkaistuAlisolmu: liian kaukanaPääsolmu: kytketty irti modeemista
Jatkuvasti palava punainen	Ei Internet-yhteyttä modeemista
Jatkuvasti palava keltainen	Heikko yhteysVain alisolmu

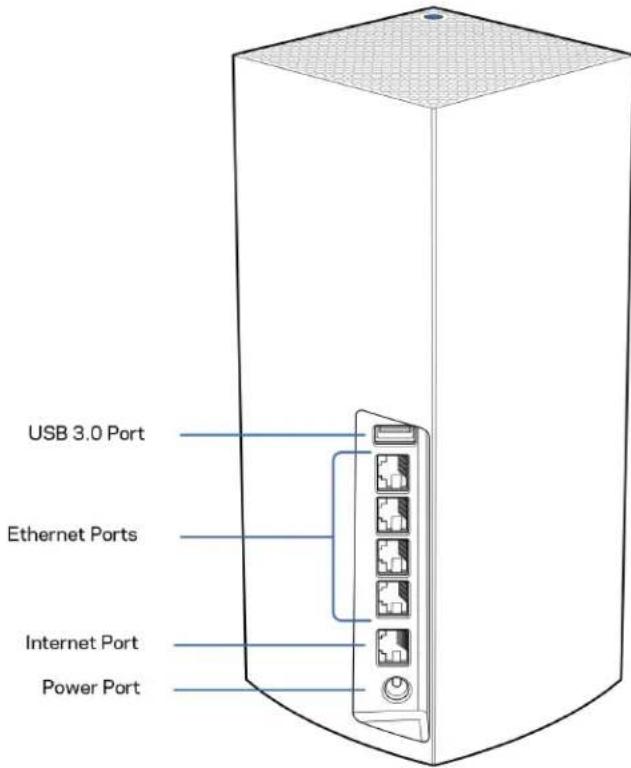

Laite takaa

USB 3.0 -portti - Yhdistä ja jaa USB-asemia verkossasi. Vain paikalliselle tiedostojen jakamiselle (ei tukea FTP:lle, mediapalvelimelle tai virtuaaliselle USB:lle). Ei myöskään tarkoitettu tulostimien, skannerien, kameroiden tai muiden oheislaitteiden jakamiseen.

Ethernet-portit - Kytke Ethernet-kaapelit näihin Gigabit Ethernet (10/100/1000) -portteihin ja kotiverkon langallisiin laitteisiin. Jos Velop-järjestelmässäsi on enemmän kuin yksi solmu, käytä näitä portteja modeemin tai modeemireitittimen yhdistämiseen.

Huomautus: Paras suorituskyky saadaan kytkemällä Ethernet-porttiin vähintään CAT5e-luokan kaapeli.

Internet-portti - Kytke Ethernet-kaapeli keltaiseen Gigabit (10/100/1000) -porttiin ja laajakaistayhteyden kaapeli-, DSL- tai valokuitumodeemiin. Jos käytät tätä reititintä Mesh Wi-Fi -järjestelmän alisolmuna, voit tämän portin avulla luoda langallisen yhteyden toiseen solmuun.

Virtaliitäntä - Kytke mukana toimitettu verkkovirtasovitin tähän porttiin.

Laite alhaalta

Nollauspainike - Kun haluat palauttaa solmun tehdasasetukset, pidä tätä painiketta painettuna, kunnes solmun päällä oleva valo muuttuu punaiseksi, sammuu ja vilkkuu sitten uudelleen punaisena.

Wi-Fi Protected Setup -painike - Yhdistä WPS-yhteensopivia verkkolaitteita painamalla tätä painiketta.

Virtakytkin - Käynnistä solmu liu'uttamalla kytkin | (on) -asentoon.

Ohjeet

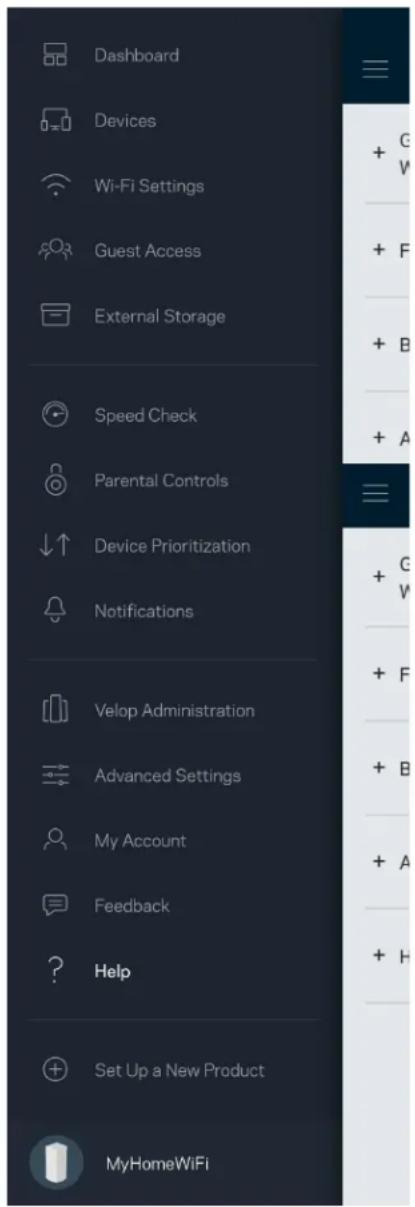

Lisäohjeiden hakeminen

• Linksys.com/support/Velop
• Linksys-sovelluksen ohje (Käynnistä sovellus ja valitse päävalikosta Ohje.)

Huomautus: Tuotteessa käytetyn kolmannen osapuolen ohjelmiston lisenssit ja ilmoitukset ovat saatavilla osoitteessa http://support.linksys.com/en-us/license. Lisätietoja GPL-lisenssistä ja lähdekoodin pyyntölomake on osoitteessa http://support.linksys.com/en-us/gplcodecenter.

Asennus

TÄRKEÄÄ: Velop-solmun voi määrittää joko ensisijaiseksi solmuksi tai alisolmuksi. Ensisijainen solmu on kytkettävä Ethernet-kaapelilla modeemiin tai modeemireitittimeen. Kun langaton yhteys on määritetty, toissijaiset solmut voi yhdistää toiseen solmun joko langattomasti tai Ethernet-kaapelilla.

Jos olet lisäämässä tätä uutta solmua pääsolmuksi olemassa olevaan kodin Velop Mesh Wi-Fi - järjestelmään, palauta kaikkien solmujen tehdasasetukset ja lisää ne järjestelmään, kun uusi solmu on asennettu ja toiminnassa.

Lataa Linksys-sovellus. Tarvitset sovellusta Velop-järjestelmän määrittämiseen.

Siirry laitteesi sovelluskauppaan ja etsi hakusanalla Linksys.

Asenna sovellus, avaa se ja noudata ohjeita.

Huomautus: Sovellus toimii iOS 11.4- ja Android 6 -käyttöjärjestelmissä sekä niitä uudemmissa versioissa.

Asennuksen yhteydessä luot Linksys Smart Wi-Fi -tilin, jonka avulla voit tarkastella ja muuttaa Velopjärjestelmän asetuksia missä tahansa, kunhan käytössäsi on Internet-yhteys.

Linksys Smart Wi-Fi -tilin avulla voi muun muassa

• muuttaa Wi-Fi-verkon nimen ja salasanan
• määrittää vieraskäytön
• yhdistää laitteita Wi-Fi-verkoon WPS-toiminnolla
• rajoittaa Internetin käyttöä Käytönvalvonta-toiminnoilla
  • testata Internet-yhteyden nopeuden.

Huomautus: Asennuksen aikana saat vahvistusviestin sähköpostitse. Napsauta sähköpostissa olevaa linkkiä kotiverkkoon yhdistetyllä laitteella.

Sovellus tekee kaikki määritykset puolestasi. Sinun tarvitsee vain kytkeä virta ja Ethernet-kaapeli. Kun yhteys on muodostettu, voit mukauttaa oman Wi-Fi-verkkosi antamalla sille nimen ja salasanan. Voit myös antaa verkon solmuille nimiä niiden sijainnin mukaan, jotta voit tunnistaa ne tarpeen tulleen.

Tulosta tämä sivu ja kirjoita Wi-Fi-verkon ja tilin asetukset alla olevaan taulukkoon myöhempää käyttöä varten. Säilytä muistiinpanojasi turvallisessa paikassa.

Wi-Fi-verkon nimi
Wi-Fi-salasana
Järjestelmänvalvojan salasana
Vieraskäytön nimi
Vieraskäytön salasana
Linksys-sovelluksen kirjautumissähköposti
Linksys-sovelluksen salasana

Velop-järjestelmän asetukset

Linksys-sovelluksen avulla voit tarkastella ja muuttaa Velop-järjestelmän asetuksia, parantaa Wi-Fi-verkon suojausta tai tehostaa laitteen tai pelin suorituskykyä. Voit hallita asetuksia missä tahansa päin maailmaa, kunhan käytössäsi on Internet-yhteys. Muodostettuasi yhteyden kotiverkkoon pääset hallitsemaan asetuksia reitittimen salasanan avulla myös, vaikka Internet-yhteyttä ei olisi käytössä.

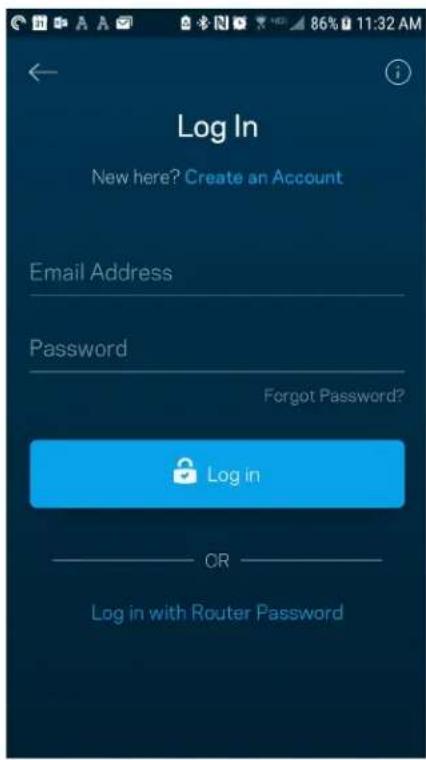

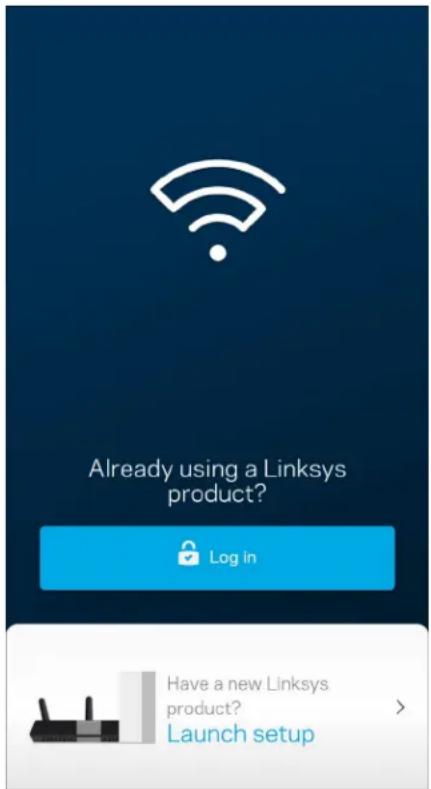

Kirjaudu Linksys-sovellukseen

1. Avaa Linksys-sovellus.

1. Anna sähköpostiosoite, jota käytit tilin luomiseen.
2. Anna tilin salasana.
3. Valitse Kirjaudu.

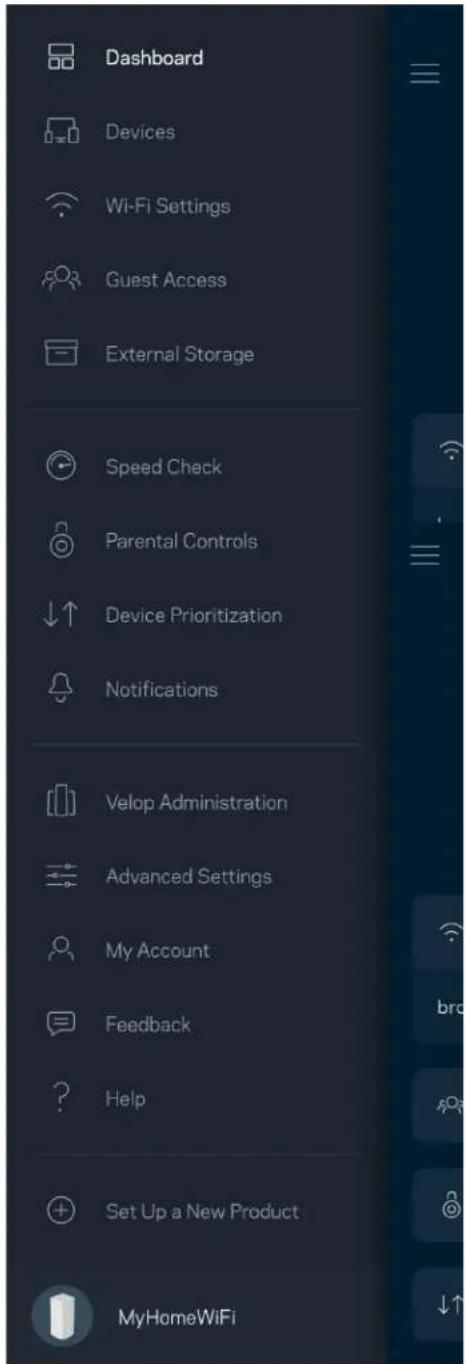

Koontinäyttö

Koontinäyttö on Wi-Fi-verkon tilannevedos. Näet, montako laitetta on yhteydessä Velopjärjestelmääsi. Voit jakaa Wi-Fi-verkon salasanasi vieraillesi, jotta he voivat käyttää verkkoasi. Koontinäytöstä näet myös, mitkä laitteet on rajoitettu käytönvalvonnalla ja mille laitteille on asetettu langattoman yhteyden priorisointi.

Voit katsella ja muuttaa kaikkien Wi-Fi-verkkoon yhdistettyjen laitteiden tietoja. Voit tarkastella pää- ja vierasverkon laitteita ja näyttää kunkin laitteen tiedot.

Laitteiden tietojen tarkastelu ja muuttaminen

Laitteet-näytössä voit muokata laitteiden nimiä ja kuvakkeita. Voit myös priorisoida tiettyjä laitteita, määrittää käytönvalvonnan ja tarkastella Wi-Fi-verkon tietoja. Napauta laitetta, jonka tietoja haluat tarkastella.

Wi-Fi-asetukset

Voit tarkistaa tai muuttaa Wi-Fi-verkon nimen ja salasanan sekä yhdistää laitteita Wi-Fi Protected Setup™ -toiminnolla.

Kokeneet käyttäjät voivat muuttaa suojaustyyppiä ja Wi-Fi-tilaa. Näiden asetusten muuttaminen ei ole suositeltavaa ilman tietämystä Wi-Fi-verkkojen toiminnasta. Kanavan etsintä -toiminto etsii vapaimmat Wi-Fi-kanavat, jotta saat parhaan tehon irti Velop-järjestelmän suorituskyvystä. Jos Velop-järjestelmässäsi on useita solmuja, Kanavan etsintä etsii parhaan kanavan jokaiselle solmulle.

Laitteen yhdistäminen WPS-toiminnolla

Wi-Fi Protected Setup -toiminnon avulla voit helposti yhdistää langattomia laitteita Wi-Fi-verkkoosi ilman suojausasetusten määrittämistä manuaalisesti.

Vieraskäytön avulla voit jakaa vieraillesi Internet-yhteytesi, mutta rajoittaa heiltä pääsyn Wi-Fi-verkkosi muihin resursseihin. Voit lähettää salasanan tekstiviestillä tai sähköpostilla.

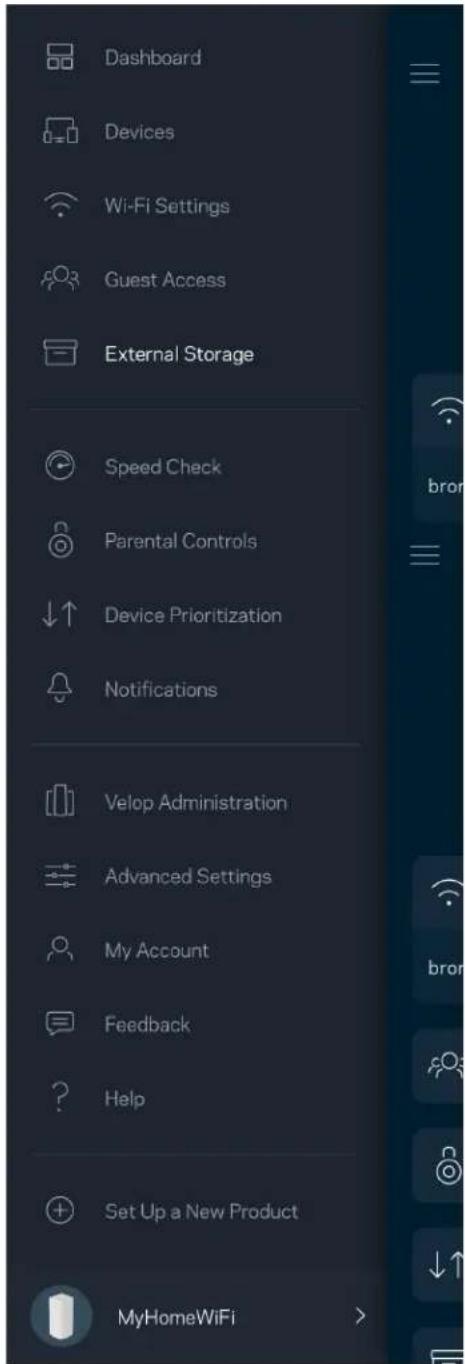

Ulkoinen tallennustila

Katso, mihin solmuun ulkoinen asema on kytketty, tarkista jäljellä olevan tilan määrä ja ota todennus käyttöön asettamalla käyttäjänimi ja salasana. (Vain kun asema on kytketty solmun USB-porttiin.)

Muista valita Poista Eject ennen aseman poistamista, jotta vältät tietojen menetyksen.

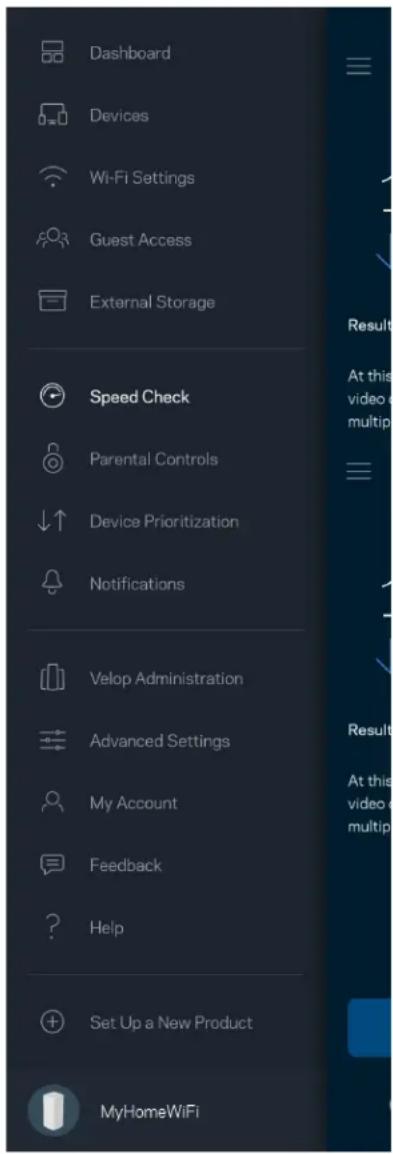

Suorita nopeustarkistus, kun haluat varmistaa, että saat sen nopeuden, josta olet maksanut.

Nopeustarkistus auttaa myös laitteiden priorisoinnissa, koska tulokset määrittävät sen, miten Wi-Fi-verkon kaista jaetaan priorisoiduille laitteille.

• Latausnopeus on nopeus, jolla sisältö siirretään Internetistä Velop-järjestelmääsi.
• Lähetysnopeus kertoo, millä nopeudella sisältöä siirretään verkostasi Internetiin.

Huomautus: Monet tekijät vaikuttavat Internet-yhteyden nopeuteen. Tällaisia ovat esimerkiksi Internet-palveluntarjoajalta hankitun tilin tyyppi, paikallinen ja maailmanlaajuinen Internet-liikenne sekä kodin Internet-yhteyden jakavien laitteiden määrä.

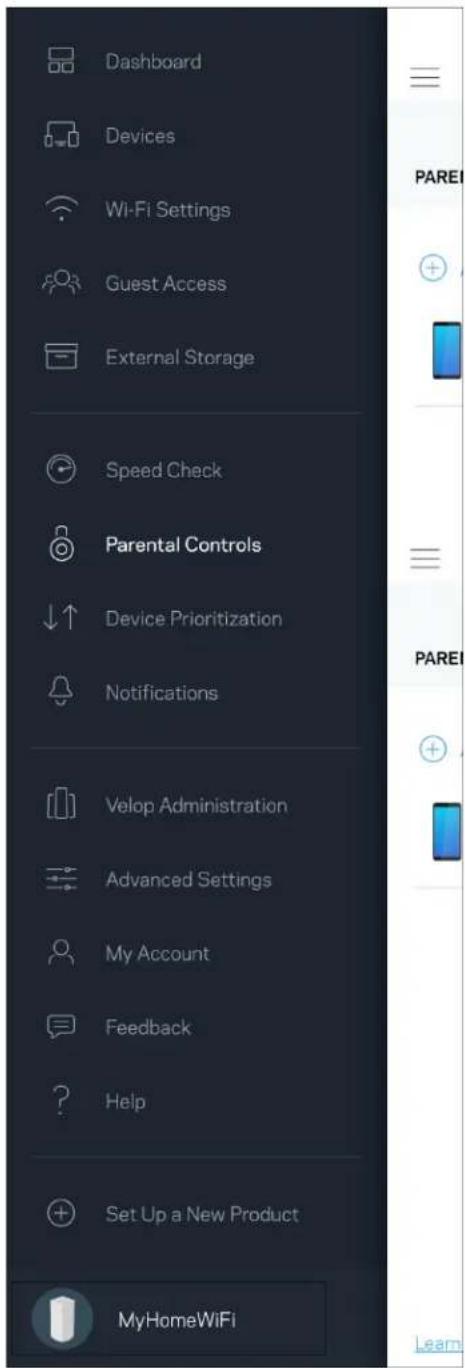

Käytönvalvonta

Käytönvalvonnan avulla voit hallita, milloin lapsesi voivat käyttää verkkoa ja mihin sisältöön heillä on pääsy. Voit keskeyttää Internetin käytön tietyiltä laitteilta tai estää pääsyn tietyille sivustoille.

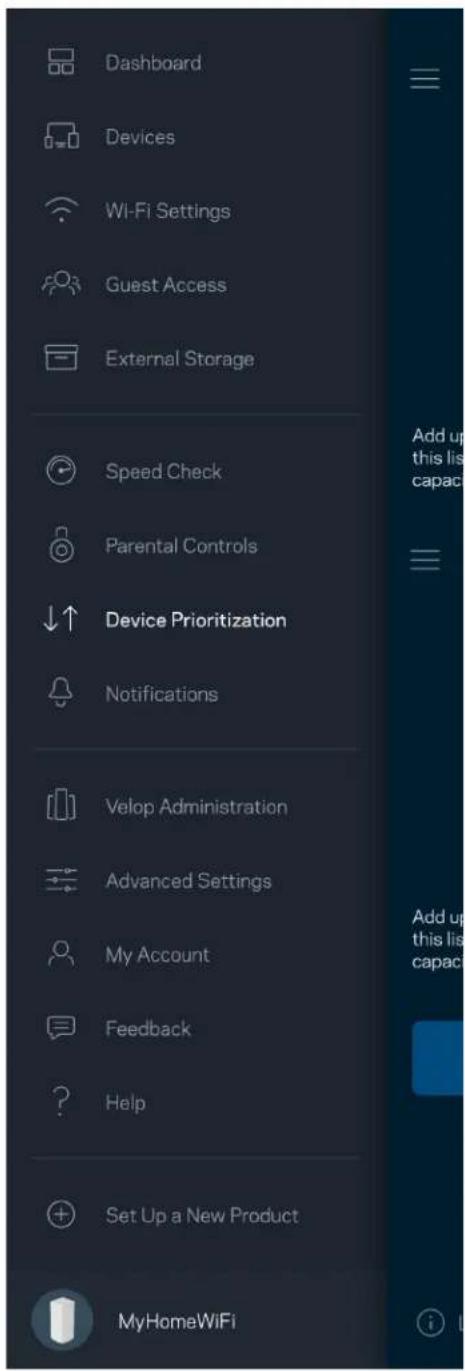

Laitteiden priorisointi

Voit valita enintään kolme laitetta, joiden Internet-yhteyden käyttö priorisoidaan. Näille laitteille annetaan aina paras mahdollinen (langallinen ja/tai langaton) yhteysnopeus. Velop suorittaa nopeustarkistuksen määrittäikseen parhaan tavan jakaa Wi-Fi-yhteys priorisoiduille laitteille. Muut laitteet jakavat jäljellä olevan kaistanleveyden. Priorisoidut laitteet näkyvät koontinäytössä.

Jos käytössä on useita solmuja, Velop voi lähettää ilmoituksia, jos järjestelmään kuuluva toissijainen solmu kytkeytyy pois päältä. Toissijaisia solmuja ovat ne, joita ei ole kytketty modeemiin kaapelilla. Salli ilmoitukset mobiililaitteen asetuksissa, jotta Velop voi lähettää sinulle ilmoituksia.

Velopin hallintanäytössä voit muuttaa järjestelmänvalvojan salasanaa ja vihjettä sekä tarkistaa erilaisia Wi-Fi-verkon solmujen tunnistetietoja (kuten mallinumeron, sarjanumeron sekä IP-tiedot).

Voit halutessasi lähettää automaattisia kaatumisraportteja Linksysille Wi-Fi-verkon käyttökokemuksen parantamista varten. Voit myös ilmoittaa tietyistä ongelmista Linksysille manuaalisesti.

Seuraavat tiedot lähetetään ongelman kuvauksen kanssa:

Sovellusversio	Kirjautumistyyppi (pilvipalvelu: näyttää tiliin liittyvän sähköpostiosoitteen, paikallinen: Velopin järjestelmänvalvoja
Laitteen malli	WAN-yhteystyyppi (joko Wi-Fi tai Ethernet)
Laitteen käyttöjärjestelmäversio	Aika: päivämäärä (kk/pp/vuosi, kellonaika, aikavyöhyke)

Lisäasetukset

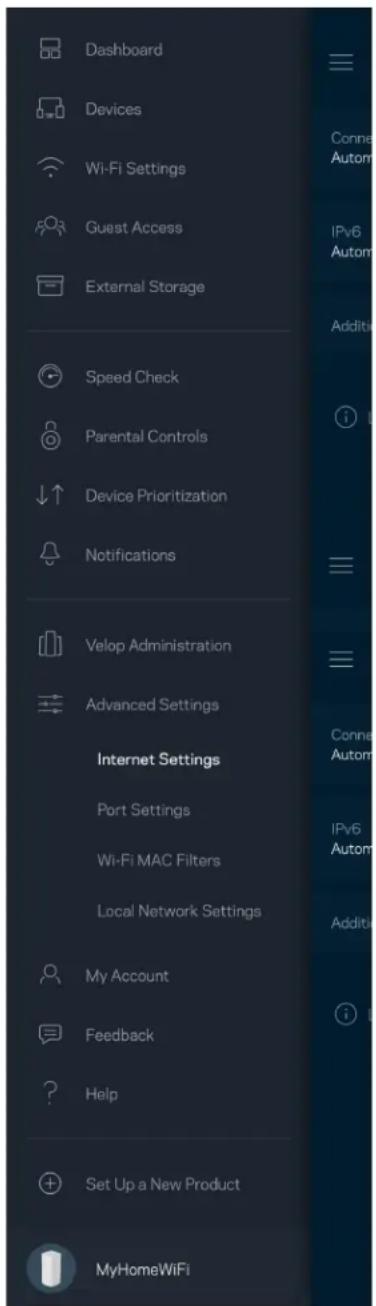

Internet-asetukset

Voit valita, miten Velop-järjestelmä muodostaa Internet-yhteyden. Oletusasetus on Automaattinen määritys - DHCP. Muut yhteystyypit vaihtelevat Internet-palveluntarjoajan ja Velop-järjestelmän käyttötavan mukaan. Kokeneet käyttäjät voivat käyttää lisääsetuksia MAC-osoitteiden kloonaamiseen ja suurimman siirtoyksikön (MTU) määrittämiseen.

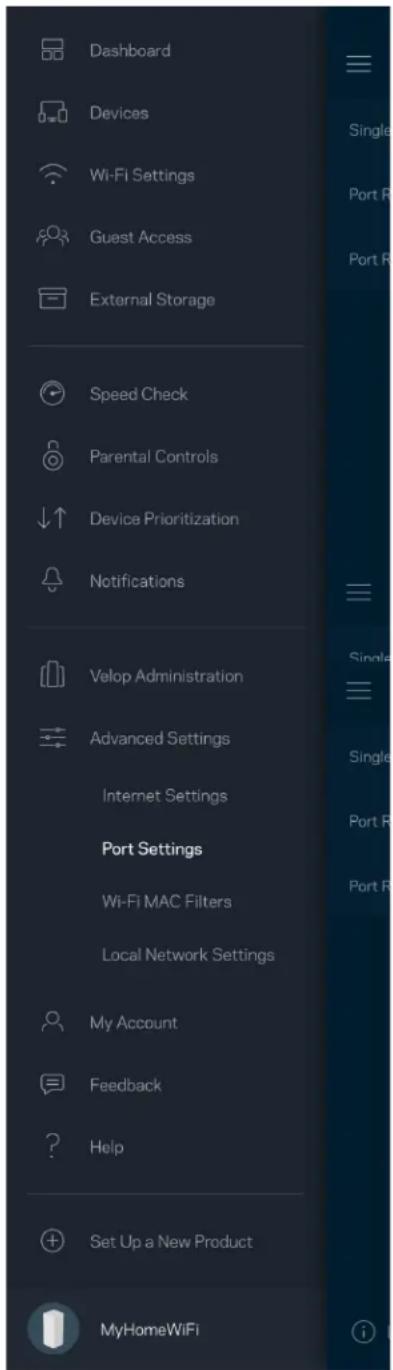

Portin edelleenohjaus (yhdelle portille, usealle portille tai porttialueelle) - lähettää tiettyyn porttiin tai portteihin saapuvan liikenteen Wi-Fi-verkon tietylle laitteelle tai tietylle portille. Porttialueen laukaisussa Velop valvoo tiettyjen porttien lähteviä tietoja. Velop muistaa tietoja pyytävän laitteen IP-osoitteen, jolloin tietojen palautuessa ne reititetään suoraan oikealle laitteelle.

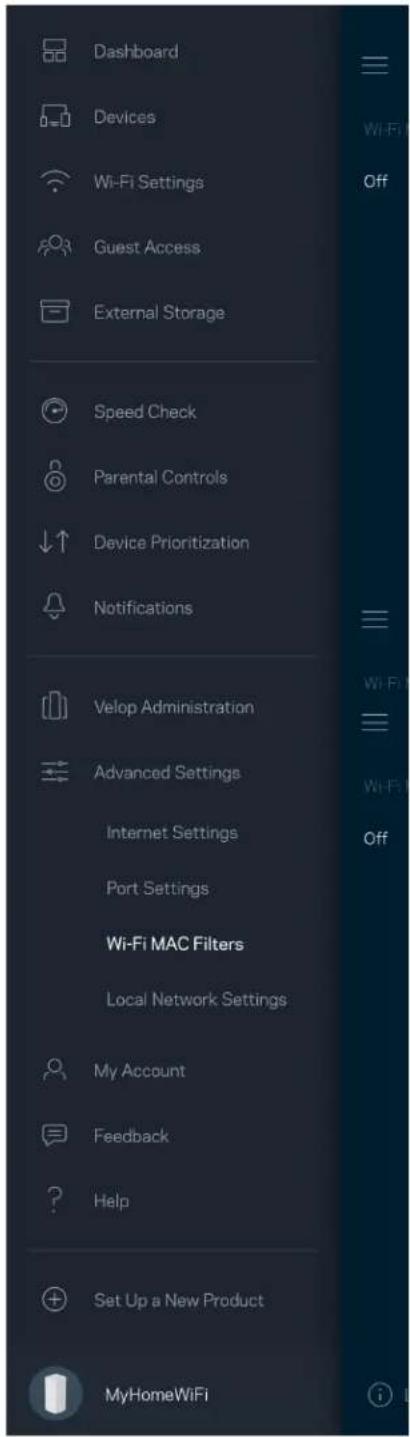

Jokaisella verkkolaitteella on yksilöllinen 12-numeroinen MAC (Media Access Control) -osoite. Voit luoda luettelon MAC-osoitteista ja hallita sitä, miten laitteet käyttävät Wi-Fi-verkkoasi.

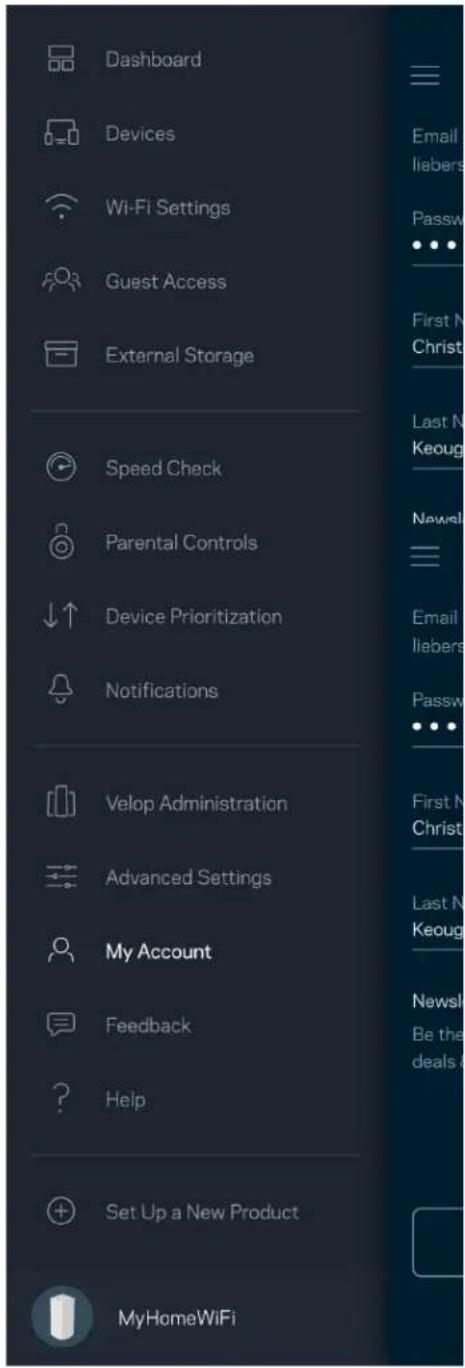

Voit muuttaa Linksys-sovelluksen salasanaa tai tilata uusimmat uutiset ja tarjoukset Linksysiltä.

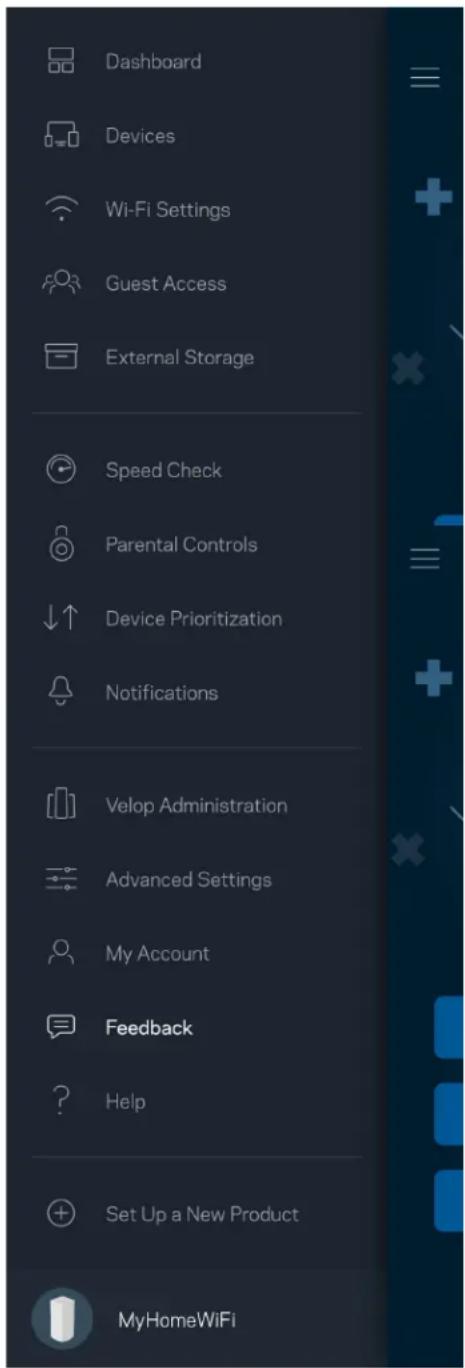

Voit antaa meille palautetta sovelluksesta. Arvioi sovellus sovelluskaupassa, lähetä meille ehdotuksia tai ilmoita ongelmasta. Kaikki tämä auttaa meitä parantamaan käyttökokemustasi.

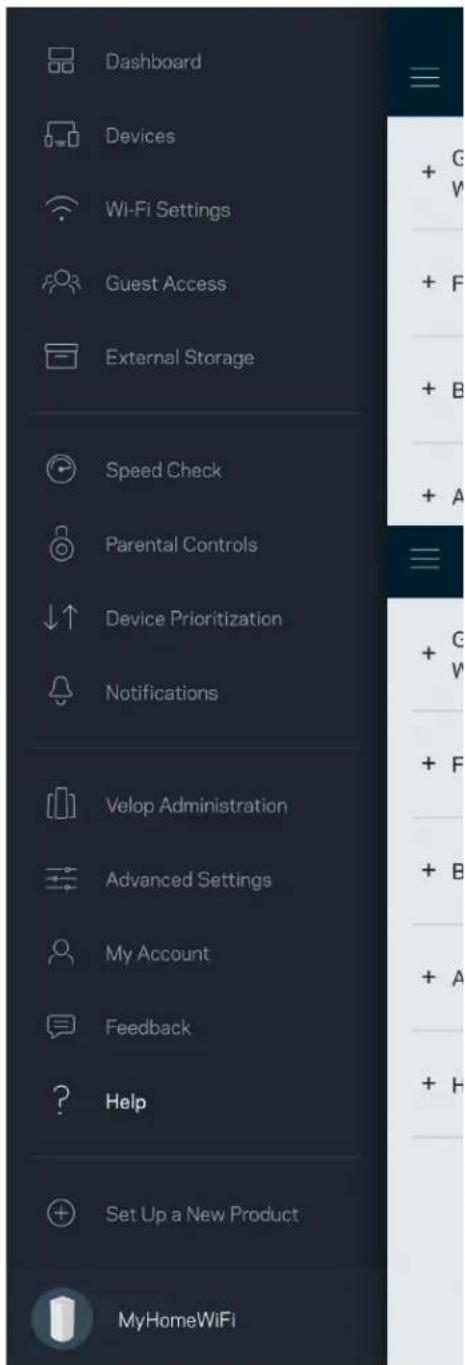

Onko sovelluksen käytössä ongelmia? Tarvitsetko apua toimintojen käyttämiseen? Saat lisätietoja valitsemalla ohjeen.

Yhteyden muodostaminen suoraan Velopiin

Vaikka Internet-yhteys ei olisi käytössä, voit silti käyttää Velop-järjestelmääsi. Muodosta yhteys Wi-Fi-verkkoosi, käynnistä Linksys-sovellus ja valitse alhaalta Kirjaudu reitittimen salasanalla. Et voi käyttää Linksys Smart Wi-Fi -tiliäsi ilman Internet-yhteyttä.

Velopin järjestelmänvalvojan salasana

Suojattu järjestelmänvalvojan salasana luodaan automaattisesti asennuksen aikana. Voit muuttaa sitä valitsemalla Velop-hallinta ja sitten Muuta Velopin salasana ja vihje.

Velop-järjestelmän suojaamiseksi lähetämme sinulle sähköpostin, kun joku muuttaa järjestelmänvalvojan salasanaa.

Tehdasoletusasetusten palauttaminen

Velopin tehdasasetusten palauttamiselle ei pitäisi olla tarvetta. Tehdasasetusten palautus nollaa Velop-järjestelmän siihen tilaan, jossa se toimitettiin tehtaalta, jolloin alkuasennusprosessi on suoritettava uudelleen. Kaikki asennuksen aikana ja sen jälkeen määrittämäsi mukautetut asetukset, kuten Wi-Fi-verkon nimi, salasanat ja suojaustyyppi, poistetaan reitittimestä. Kaikkien langattomien laitteiden yhteys Wi-Fi-verkkoon katkaistaan.

Voit nollata Velopin asetukset seuraavasti:

- Kun solmuun on kytketty virta, paina sen pohjassa olevaa nollauspainiketta pitkään. Solmun päällä oleva valo muuttuu punaiseksi ja alkaa vilkkua. Älä vapauta painiketta, ennen kuin valo sammuu ja syttyy sitten uudelleen kirkkaan punaisena.

Tekniset tiedot

Linksys Velop

Mallinimi

Velop (Tri-Band)

Mallinumero MX5300

Kytkinportin nopeus 10/100/1000 Mbit/s

Radiotaajuus 2,4 GHz ja 5 GHz

Antennien määrä 13 (sisäistä)

Portit

USB 3.0, Ethernet, Internet, virta

Painikkeet

Virtakytkin, WPS, nollaus

Merkkivalo

Yksi monivärinen virran ja tilan merkkivalo

Suojausominaisuudet

WPA2-Personal (WPA2-PSK), WPA3-Personal (WPA3-PSK)

Suojausavaimen pituus bitteinä

Jopa 128-bittinen salaus

Käyttöympäristötiedot

Mitat

113 mm × 113 mm × 243 mm

Laitteen paino

1,58 kg

Virta 12 V, 4 A

Sertifioinnit

FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac, 802.11ax-standardin luonnos)

Käyttölämpötila 0-40 °C

Varastointilämpötila -20-60 °C

Käyttöympäristön ilmankosteus

10-80 %, suhteellinen ilmankosteus, kondensoitumaton

Varastointiympäristön

5-90 %, kondensoitumaton

ilmankosteus

Huomautukset:

Lisätietoja säännöksistä, takuusta ja turvatiedoista on osoitteessa Linksys.com/support/Velop.

Oikeus teknisten tietojen muuttamiseen pidätetään.

Enimmäissuorituskyky IEEE Standard 802.11 -säädöksen mukaan. Todellinen suorituskyky saattaa vaihdella langattoman verkon kapasiteetin, tiedonsiirtonopeuden, alueen ja peiton mukaan. Suorituskyky riippuu monista tekijöistä, olosuhteista ja muuttujista, joita ovat mm. etäisyys tukiasemasta, verkkoliikenteen määrä, rakennusmateriaalit ja rakenne, käytössä oleva käyttöjärjestelmä, käytettävien langattomien tuotteiden sekoitus, häiriöt ja muut haitalliset olosuhteet.

Ympärivuorokautinen tekninen tuki toimii osoitteessa linksys.com/support/Velop.

BELKIN, LINKSYS ja monet tuotenimet ja logot ovat Belkin-yhtymän omistamia tavaramerkkejä. Mainitut kolmansien osapuolien tavaramerkit ovat omistajiensa omaisuutta.

© 2019 Belkin International, Inc. ja/tai sen tytäryhtiöt. Kaikki oikeudet pidätetään.
