Тип продукта	Трёхдиапазонная ячеистая (Mesh) система Wi-Fi
Бренд	Linksys
Модель	Velop AX5300
Стандарт Wi-Fi	Wi-Fi 6 (802.11ax)
Диапазоны частот	2,4 ГГц, 5 ГГц, 5 ГГц (трёхдиапазонный)
Общая скорость	До 5 300 Мбит/с (574 + 1201 + 4804 Мбит/с)
Размеры (на узел)	7,5 x 7,5 x 18,5 см
Вес (на узел)	0,7 кг
Питание	Сетевой адаптер 12 В / 2 А
Порты	1 порт Ethernet Gigabit WAN, 3 порта Ethernet Gigabit LAN на узел
Процессор	Четырёхъядерный 1,4 ГГц
Память	512 МБ Flash, 512 МБ ОЗУ
Антенны	6 внутренних антенн (2 на диапазон)
Безопасность	WPA2/WPA3, SPI-брандмауэр, VPN pass-through
Приложение	Приложение Linksys (iOS/Android) для настройки и управления
Голосовой помощник	Совместимость с Amazon Alexa, Google Assistant
Рабочая температура	от 0 до 40 °C
Рабочая влажность	10–85 % (без конденсации)
Уход и чистка	Протирать мягкой сухой тканью. Не используйте абразивные средства.
Запасные части и ремонтопригодность	Не подлежит ремонту пользователем. Обращайтесь в службу поддержки.
Общая информация	Гарантия: 2 года. Производство: Китай.

Часто задаваемые вопросы - Velop AX5300 LINKSYS

Как установить систему Velop AX5300?

Загрузите приложение Linksys, создайте учётную запись, подключите основной узел к модему и следуйте пошаговым инструкциям. Дополнительные узлы обнаруживаются автоматически.

Какова зона покрытия Velop AX5300?

Каждый узел покрывает примерно 230 м². С тремя узлами покрытие достигает до 700 м² в зависимости от окружающей среды.

Могу ли я использовать Velop AX5300 с другим интернет-провайдером?

Да, система совместима с любым провайдером, использующим Ethernet-подключение. Убедитесь, что ваш модем совместим.

Как сбросить Velop AX5300 до заводских настроек?

Нажмите и удерживайте кнопку Reset, расположенную снизу узла, в течение 10 секунд, пока индикатор не начнёт мигать красным. Отпустите, устройство перезагрузится.

Совместим ли Velop AX5300 со стандартом Wi-Fi 6?

Да, он поддерживает стандарт Wi-Fi 6 (802.11ax) и обратно совместим с Wi-Fi 5 и более ранними версиями.

Как оптимизировать производительность моей ячеистой сети?

Размещайте узлы на расстоянии примерно 10–15 метров друг от друга, на возвышении, избегая металлических препятствий или толстых стен. Используйте приложение для проверки качества сигнала.

Могу ли я настроить гостевую сеть на Velop AX5300?

Да, через приложение Linksys вы можете создать отдельную гостевую сеть с другим паролем, ограничив доступ к локальным ресурсам.

Что делать, если индикатор узла стал красным?

Постоянный красный индикатор указывает на потерю соединения. Проверьте Ethernet-кабель и расположение узла. Если красный индикатор мигает, устройство запускается или обновляется.

Поддерживает ли Velop AX5300 родительский контроль?

Да, через приложение вы можете приостанавливать интернет, устанавливать временные интервалы, фильтровать контент и получать отчёты об активности.

Как обновить прошивку Velop AX5300?

Обновления выполняются автоматически через приложение Linksys. Вы также можете проверить вручную в настройках приложения.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Velop AX5300 LINKSYS

Табло за управление ____ 10

Устройства 11

За да нулирате Velop:

Име на модела Velop (трилентов)

Номер на модела MX5300

Радиочестота 2,4 GHz и 5 GHz

За правна информация, гаранции и указания за безопасност посетете Linksys.com/support/Velop.

Обзор продукта \_\_\_\_ 3

Вид спереди/сверху ____ 3

Назад 4

Нижняя панель 5

Куда обратиться за дополнительной информацией ____ 6

Настройка \_\_\_\_ 7

Настройки системы Velop 9

Вход в приложение Linksys 9

Панель мониторинга ____ 10

Устройства 11

Просмотр и изменение сведений об устройствах ____ 12

Настройки Wi-Fi 13

Расширенные настройки 14

Подключение устройства с помощью WPS 15

Гостевой доступ 16

Внешнее хранилище 17

Измерение скорости 18

Родительский контроль 19

Приоритет устройств 20

Уведомления 21

Администрирование Velop ____ 22

Расширенные настройки 24

Настройки Интернета 24

Настройки портов 25

Фильтры MAC-адресов Wi-Fi 26

Моя учетная запись 27

Отзыв 28

Справка 29

Непосредственное подключение к Velор 30

Пароль администратора Velop 31

Восстановление заводских настроек \_\_\_\_ 32

Технические характеристики 33

Linksys Velop 33

Физические характеристики ____ 33

Обзор продукта

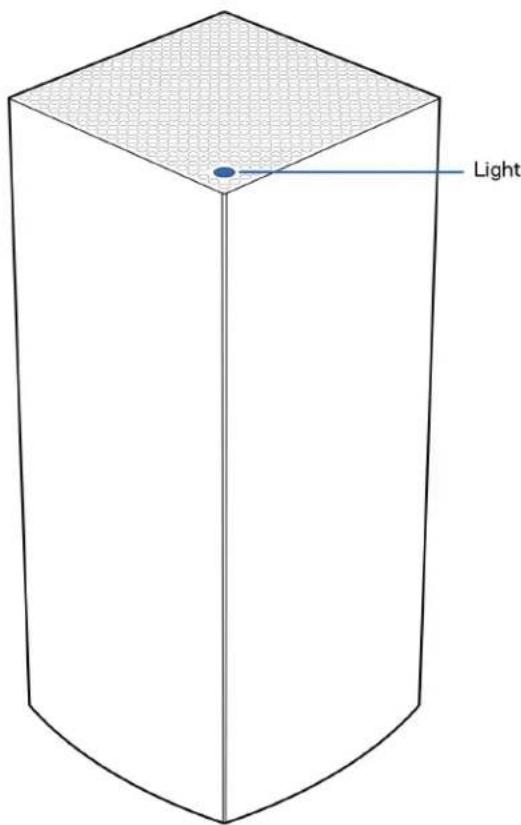

Вид спереди/сверху

Индикатор на верхней панели узла предоставляет информацию о работе узла.

Индикатор Состояние
Мигающий синий	Запуск
Непрерывный синий	Подключено
Мигающий фиолетовый	Идет установка
Непрерывный фиолетовый	Готово к запуску
Мигающий красный	Отключено• Дочерний узел: слишком далеко• Родительский узел: отключен от модема
Непрерывный красный	нет интернета от модема
Непрерывный желтый	Слабый сигнал• Только дочерний узел

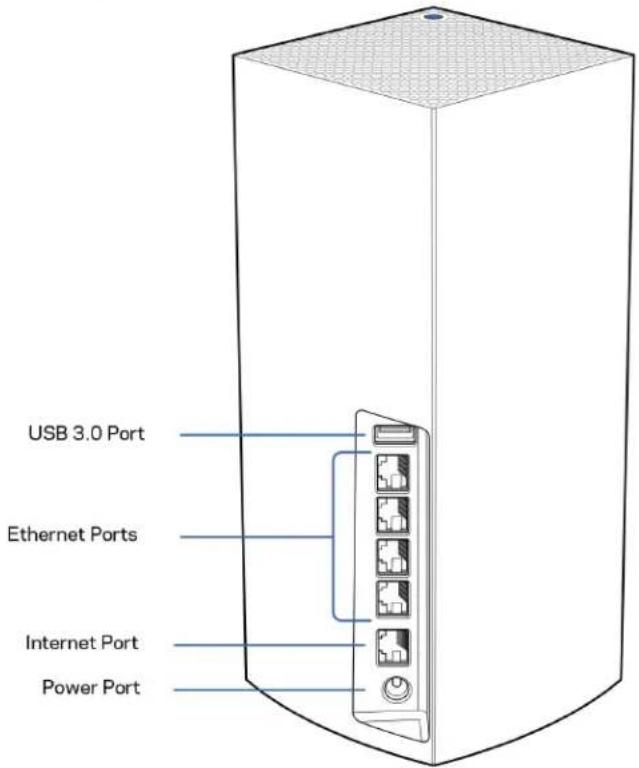

Назад

Порт USB 3.0 — предназначен для подключения USB-накопителей, чтобы предоставить к ним доступ в пределах вашей сети. Только для локального общего доступа к файлам (функции FTP, сервера мультимедиа и виртуального USB-накопителя не поддерживаются). Кроме того, этот порт не предназначен для общего доступа к периферийным устройствам (принтеры, сканеры, камеры и т. п.).

Порты Ethernet — подключите кабели Ethernet к этим гигабитным портам Ethernet (10/100/1000 Мбит/с) и к проводным устройствам в вашей сети. Если в вашей системе Velор несколько узлов, подключите один из этих портов к маршрутизатору или к модему-маршрутизатору.

Примечание. Для лучшей производительности используйте для портов Ethernet кабели категории 5е или более высокой категории.

Порт Интернета — подключите кабель Ethernet к желтому гигабитному порту (10/100/1000 Мбит/с) и к широкополосному кабельному модему/DSL или оптоволоконному модему. Если этот маршрутизатор используется в качестве дочернего узла в одноранговой системе Wi-Fi, можно использовать этот порт для создания проводного подключения к другому узлу.

Разъем питания — подключите к этому разъему адаптер питания, входящий в комплект.

Нижняя панель

Кнопка сброса — нажмите и удерживайте, пока индикатор на верхней панели узла не загорится красным цветом, погаснет, а затем снова начнет мигать красным цветом, чтобы сбросить настройки узла и восстановить заводские настройки.

Кнопка WPS — нажмите для подключения сетевых устройств, поддерживающих WPS.

Выключатель питания — передвиньте в положение «|» (Вкл.), чтобы включить питание узла

Справка

Куда обратиться за дополнительной информацией

• Linksys.com/support/Velop
• Справка в приложении Linksys (запустите приложение и выберите «Справка» в главном меню)

Примечание. Лицензии и уведомления для стороннего программного обеспечения, использованного в этом продукте, можно просмотреть по адресу http://support.linksys.com/en-us/license. Обращайтесь по адресу http://support.linksys.com/en-us/gplcodecenter с вопросами или запросами относительно исходного кода GPL.

Настройка

ВАЖНО. Можно настраивать узлы Velор в качестве основных или дочерних. Основной узел должен быть подключен к модему или к модему-маршутизатору с помощью кабеля Ethernet. Дочерние узлы настраиваются в беспроводном режиме, после чего их можно подключать к другим узлам по беспроводной сети или кабелями Ethernet.

При добавлении этого нового узла в качестве родительского узла в существующую одноранговую беспроводную сеть домашней системы Velор необходимо восстановить заводские настройки на всех узлах и добавить эти узлы в систему после настройки и запуска нового узла.

Загрузите приложение Linksys. Это приложение необходимо для настройки Velop.

Откройте магазин приложений для вашего устройства и найдите приложение Linksys.

Установите приложение, откройте его и следуйте инструкциям.

Примечание. Для этого приложения требуется операционная система iOS 11.4 или более поздней версии либо Android 6 или более поздней версии.

Будет создана учетная запись Linksys Smart Wi-Fi, чтобы можно было использовать приложение для просмотра и изменения настроек системы Velop из любого места при наличии подключения к Интернету.

С помощью Linksys Smart Wi-Fi можно выполнять следующие действия:

• Изменять имя и пароль сети Wi-Fi
• Настраивать гостевой доступ
  • Подключать устройства к Wi-Fi с помощью WPS
• Блокировать доступ к Интернету с помощью родительского контроля
  • Проверять скорость подключения к Интернету

Примечание. В процессе установки мы отправим вам электронное письмо для подтверждения. Установив подключение к домашней сети, щелкните ссылку в электронном письме.

Достаточно лишь подключить узел к электросети и подключить кабель Ethernet, вся остальная настройка будет выполнена автоматически. После подключения выберите имя сети Wi-Fi и пароль с помощью приложения. Названия узлов можно выбирать на основе их расположения, чтобы было удобнее их опознавать в тех редких случаях, когда что-то окажется не в порядке.

Напечатайте эту страницу, затем запишите в таблице настройки маршрутизатора и учетной записи, чтобы сохранить их для справки. Храните записи в надежном месте.

Имя сети Wi-Fi
Пароль Wi-Fi
Пароль администратора
Имя гостевого доступа
Пароль гостевого доступа
Электронная почта входа в приложение Linksys
Пароль приложения Linksys

Настройки системы Velop

С помощью приложения Linksys можно просматривать и изменять настройки системы Velop, чтобы повысить уровень безопасности сети Wi-Fi или обеспечить более приоритетную работу какого-либо устройства или игры. Доступ к этим настройкам возможен из любой точки мира при наличии подключения к Интернету. Кроме того, доступ к настройкам с паролем маршрутизатора возможен при подключении к домашней сети даже при отсутствии подключения к Интернету.

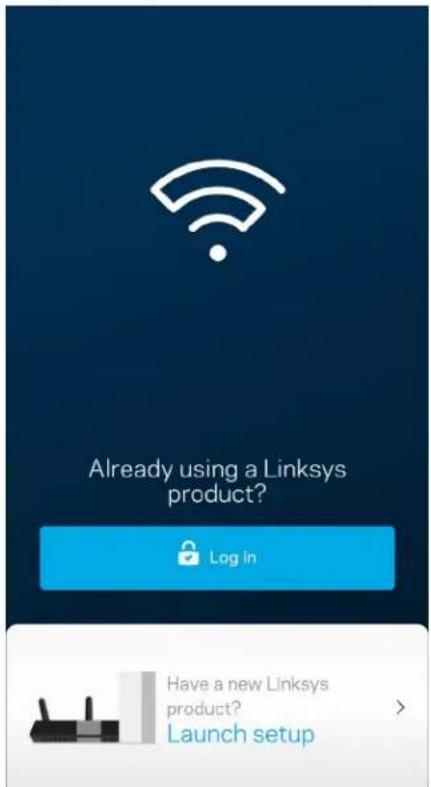

Вход в приложение Linksys

1. Откройте приложение Linksys.

1. Введите адрес электронной почты, который вы использовали при создании учетной записи.
2. Введите пароль учетной записи.
3. Нажмите Войти.

Панель мониторинга

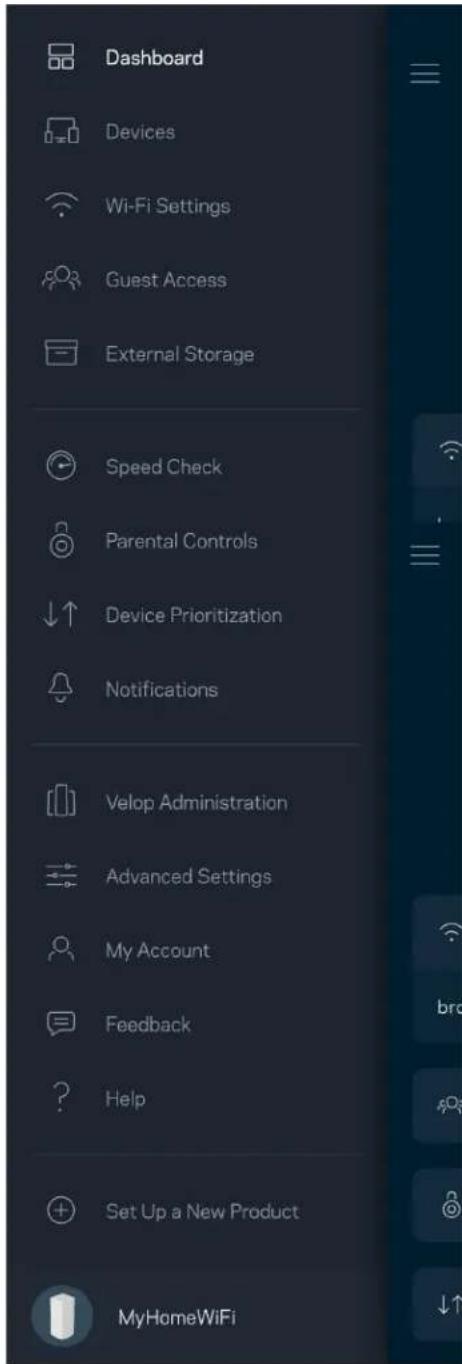

Панель мониторинга отображает состояние сети Wi-Fi. Здесь можно увидеть, сколько устройств подключено к системе Velop. Можно разослать пароль к сети Wi-Fi и разрешить гостевой доступ к сети Wi-Fi. На панели мониторинга также указывается, используется ли на каких-либо подключенных устройствах родительский контроль или приоритетный доступ к сети Wi-Fi.

Просмотр и изменение сведений обо всех устройствах, подключенных к вашей сети Wi-Fi. Вы можете просматривать устройства в вашей основной сети и гостевой сети, отключать устройства или отображать информацию о каждом из них.

Просмотр и изменение сведений об устройствах

На экране «Устройства» можно изменить имена устройств и их значки. Также можно назначить приоритет устройств, настроить родительский контроль и просмотреть сведения о сети Wi-Fi. Коснитесь любого устройства для просмотра подробных сведений.

Настройки Wi-Fi

Здесь можно просмотреть и изменить имя сети Wi-Fi и пароль, а также подключить устройства с помощью Wi-Fi Protected Setup.

Расширенные настройки

Опытные пользователи могут изменить тип безопасности по умолчанию и режим сети Wi-Fi. Изменяйте эти настройки только в случае, если вы обладаете значительным опытом работы с сетями Wi-Fi. Программа Channel Finder находит наименее загруженные каналы Wi-Fi, чтобы обеспечить наивысшую производительность системы Velop. При наличии нескольких узлов в системе Velop программа Channel Finder выберет наилучший канал для каждого узла.

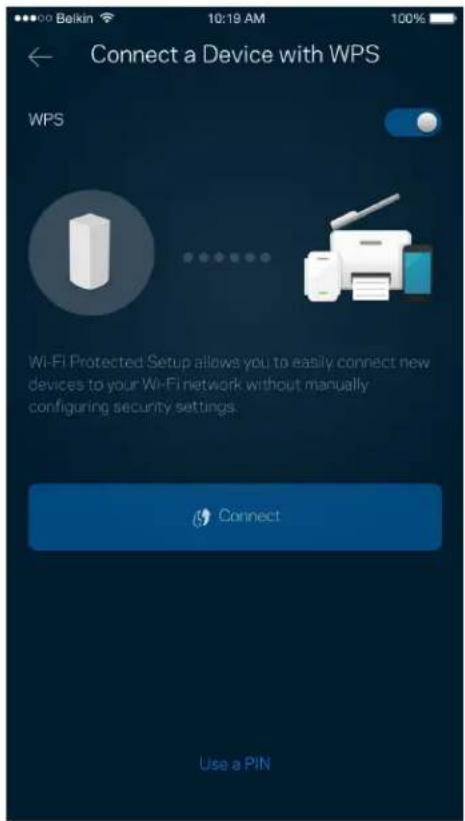

Подключение устройства с помощью WPS

С помощью Wi-Fi Protected Setup можно удобно подключать беспроводные устройства к сети Wi-Fi, не вводя настройки безопасности вручную.

Гостевой доступ дает возможность вашим гостям пользоваться Интернетом, но без доступа к другим ресурсам, подключенным к вашей сети Wi-Fi. Пароль можно отправить с помощью SMS-сообщения или по электронной почте.

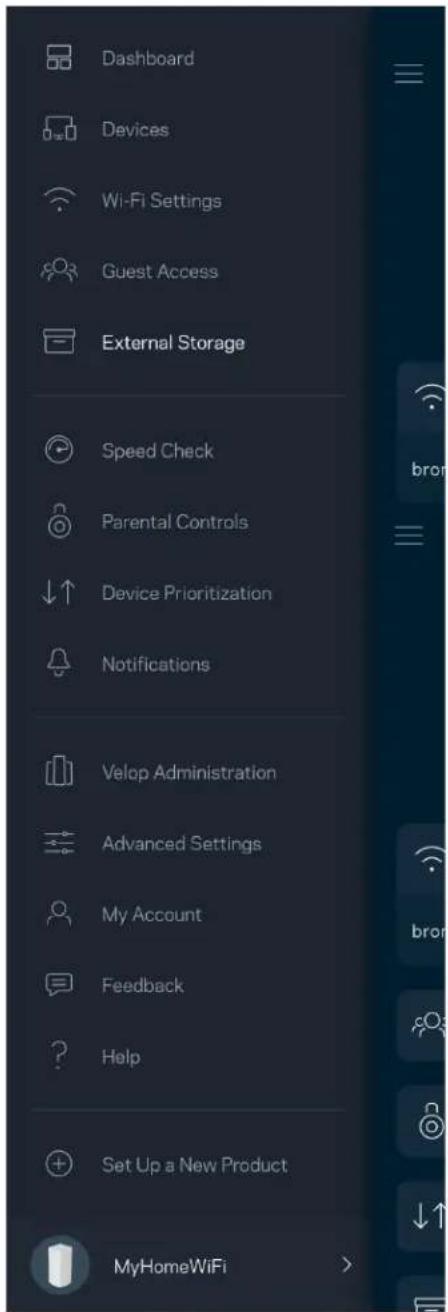

Посмотрите, к какому узлу подключен внешний диск, проверьте количество свободного пространства, которое осталось, и включите аутентификацию, настроив имя пользователя и

пароль. (Только когда диск подключен к узлу USB порта.) Обязательно нажмите Извлечь

перед извлечением диска, чтобы предотвратить потерю данных.

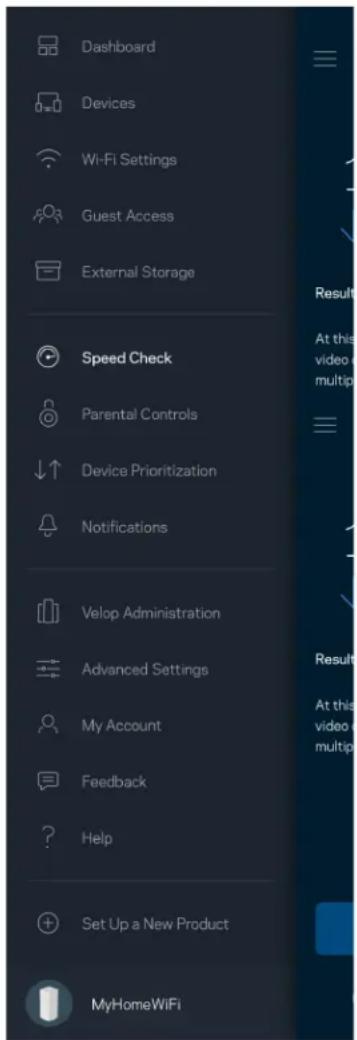

Запустите измерение скорости, чтобы определить, действительно ли скорость вашего подключения к Интернету соответствует указанной в условиях тарифного плана. Измерение скорости также помогает при управлении приоритетом устройств, поскольку полученные результаты дают возможность определить, как доступ к Wi-Fi распределен среди приоритетных устройств.

• Скорость загрузки — это скорость, с которой данные передаются из Интернета в систему Velop.
• Скорость отправки — это скорость, с которой вы можете передавать данные в Интернет.

Примечание. Скорость подключения к Интернету зависит от множества факторов, в том числе от тарифа у поставщика услуг Интернета, от локального и всемирного трафика в Интернете, а также от количества одновременно подключенных к Интернету устройств у вас дома.

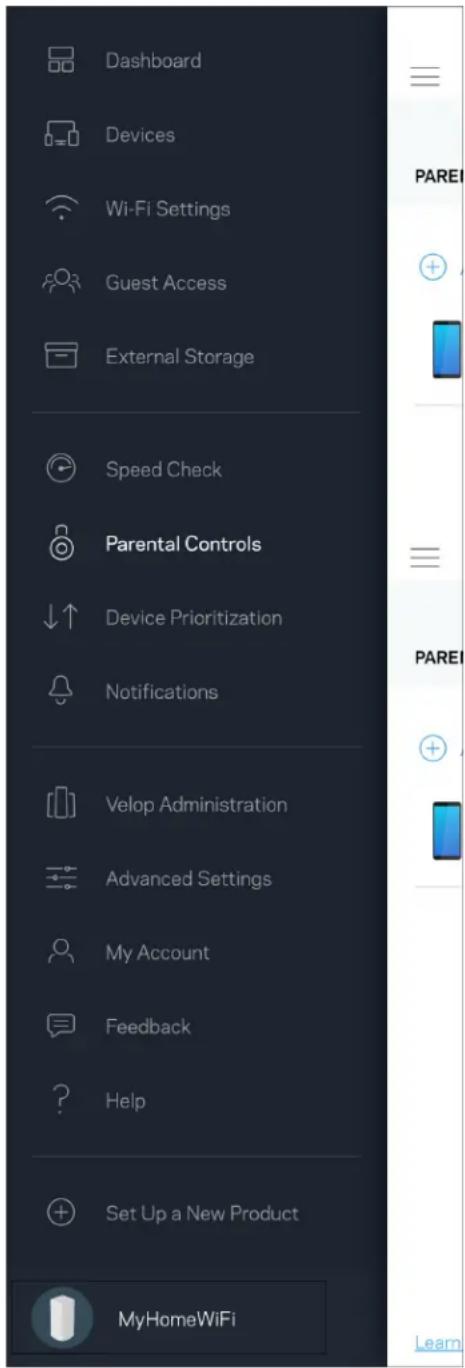

Родительский контроль

С помощью родительского контроля можно управлять временем, когда у ваших детей будет доступ к Интернету, и доступными ресурсами. Можно приостановить доступ к Интернету с определенных устройств или запретить доступ к определенным сайтам.

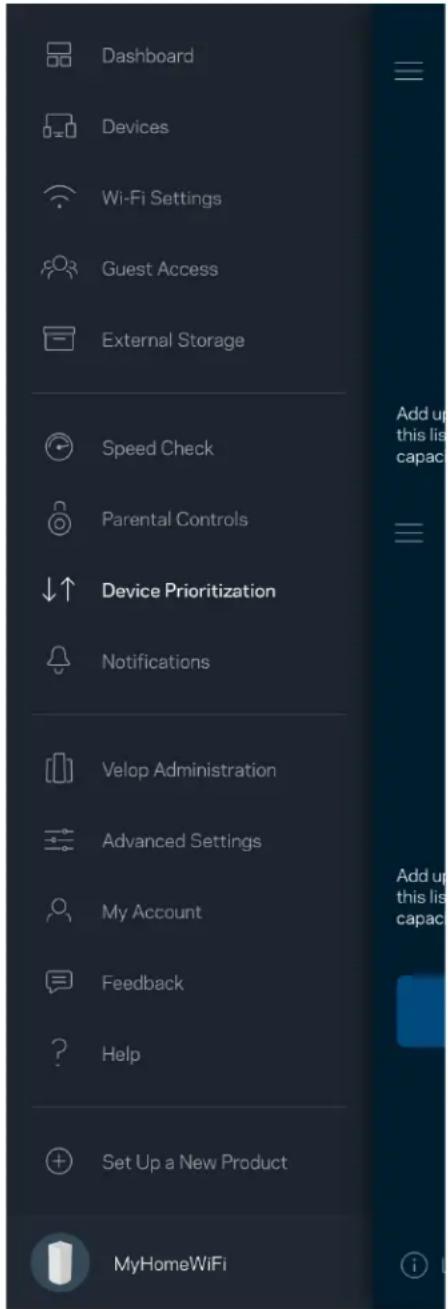

Можно выбрать до трех устройств с приоритетным подключением к Интернету. Эти устройства, как проводные, так и беспроводные, всегда будут располагать наилучшим подключением к Интернету. Система Velop использует проверку скорости, чтобы определить, как лучше распределить ресурсы сети Wi-Fi среди приоритетных устройств. Остальные устройства будут использовать оставшуюся пропускную способность подключения. Приоритетные устройства отображаются на панели мониторинга.

При наличии нескольких узлов система Velор может уведомлять об отключении дополнительных узлов. Дополнительными считаются все узлы, не подключенные кабелем к модему. Для получения уведомлений от Velор необходимо включить уведомления в настройках мобильного устройства.

Администрирование Velop

На экране «Администрирование Velop» можно изменить пароль и подсказку администратора, а также проверить различные данные (номер модели, серийный номер, данные IP-адреса) всех узлов вашей сети Wi-Fi.

Можно автоматически отправлять отчеты о сбоях в Linksys, чтобы помочь нам в улучшении беспроводных устройств. Также можно вручную отправлять в Linksys сообщения об определенных проблемах.

Вместе с описанием неполадки будет отправлена следующая информация:

• Версия приложения	• Тип входа ( облако: показывает адрес электронной почты, локальный: «Администратор Velop»)
• Модель устройства	• Тип подключения WAN (отображается Wi-Fi или Ethernet)
• Версия ОС устройства	• Время: дата ( месяц/день/год, время, часовой пояс)

Расширенные настройки

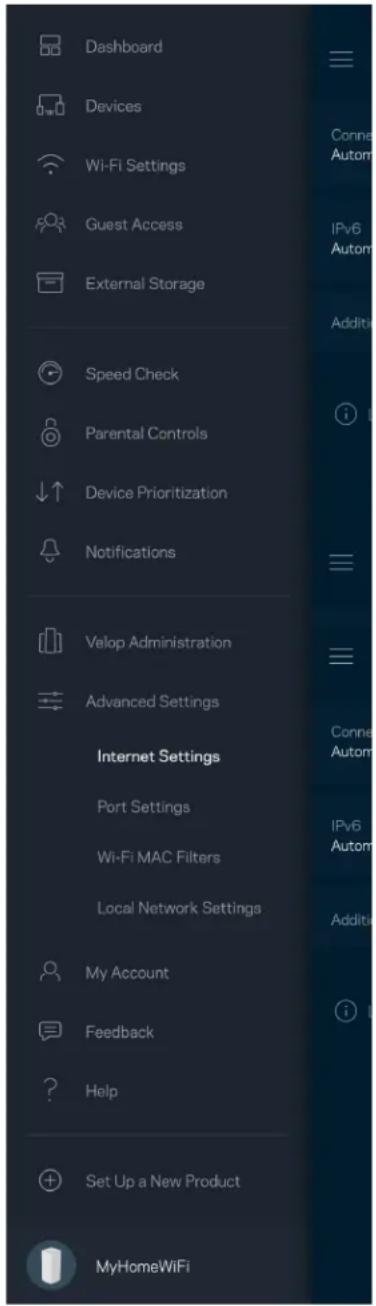

Настройки Интернета

Можно выбрать способ подключения системы Velор к Интернету. По умолчанию используется Автоматическая настройка — DHCP. Прочие типы подключения зависят от вашего поставщика услуг Интернета и от того, как вы планируете использовать систему Velор. Опытные пользователи могут использовать Расширенные настройки для клонирования MAC-адресов и настройки величины блоков MTU.

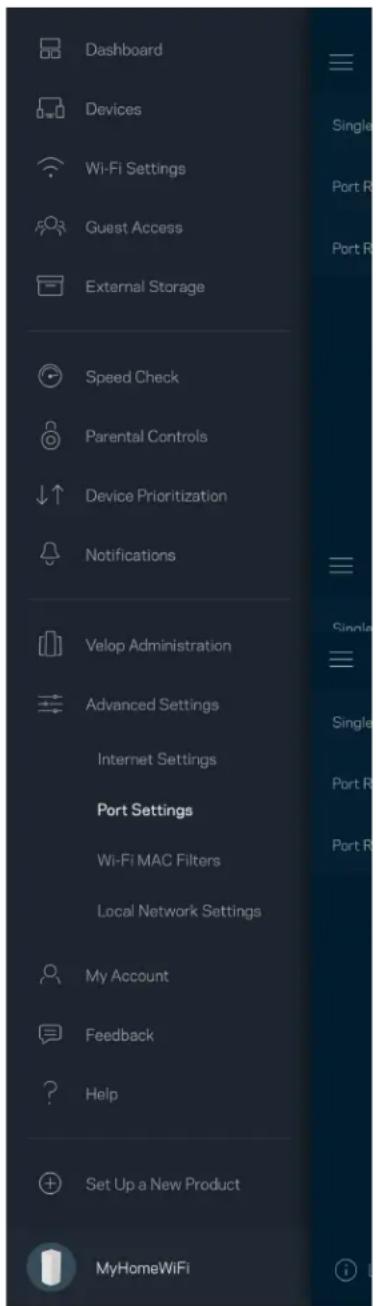

Переадресация портов — для одного порта, нескольких портов или диапазона портов — входящий трафик, поступающий в определенный порт, можно переадресовать определенному устройству или в определенный порт в вашей сети Wi-Fi. При переключении диапазона портов Velop отслеживает исходящие данные для определенных номеров портов. Velop запоминает IP-адрес устройства, запрашивающего данные, поэтому при возврате запрошенных данных эти данные направляются соответствующему устройству.

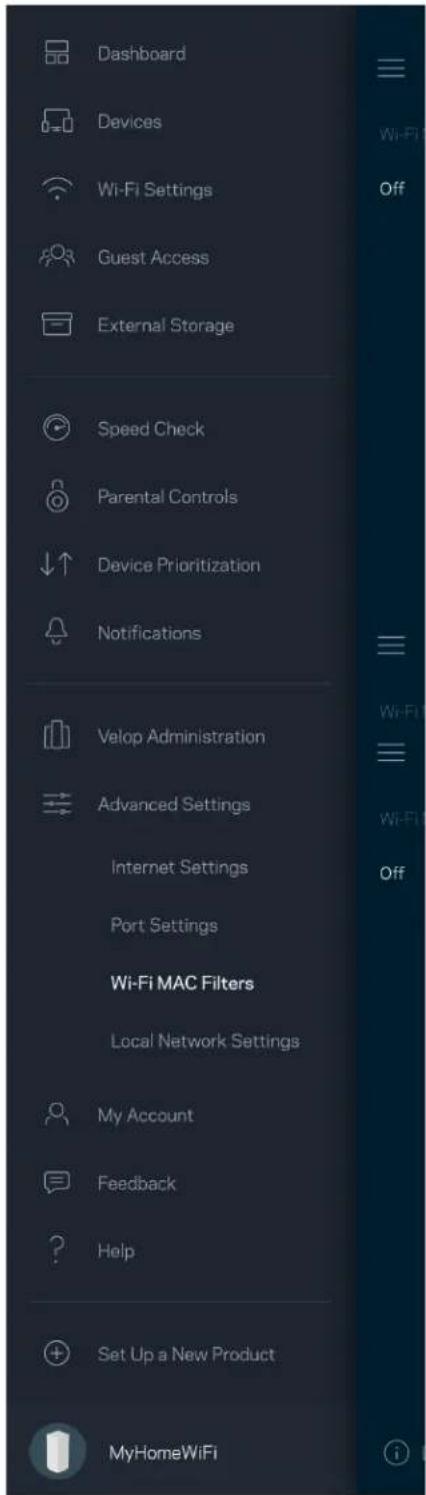

Фильтры MAC-адресов Wi-Fi

У каждого сетевого устройства есть уникальный MAC-адрес, состоящий из 12 цифр. Можно создать список MAC-адресов и управлять доступом этих устройств к вашей сети Wi-Fi.

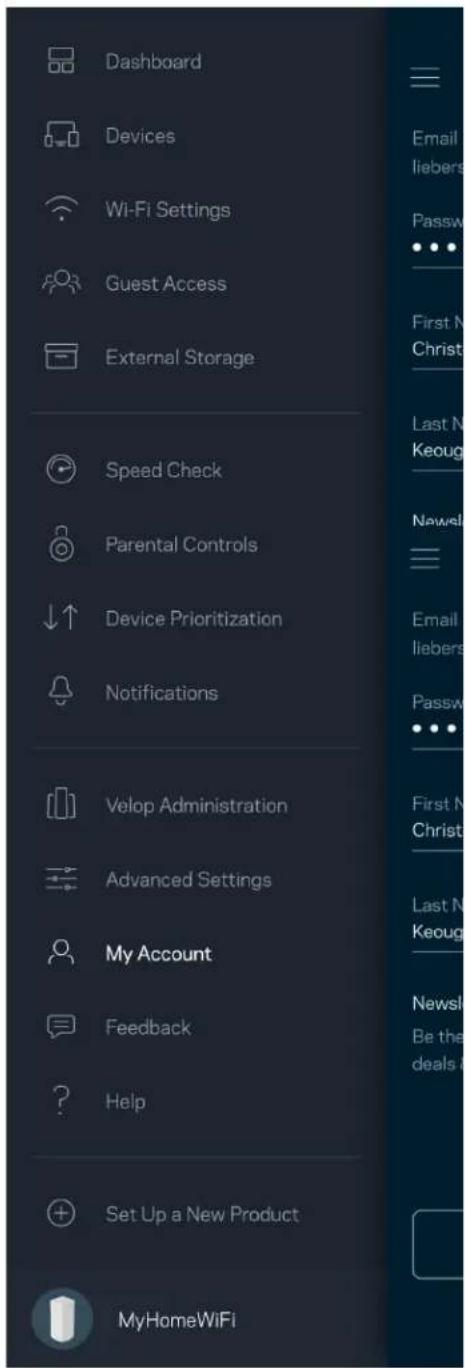

Можно изменить пароль вашего приложения Linksys и выбрать получение новостей и специальных предложений компании Linksys.

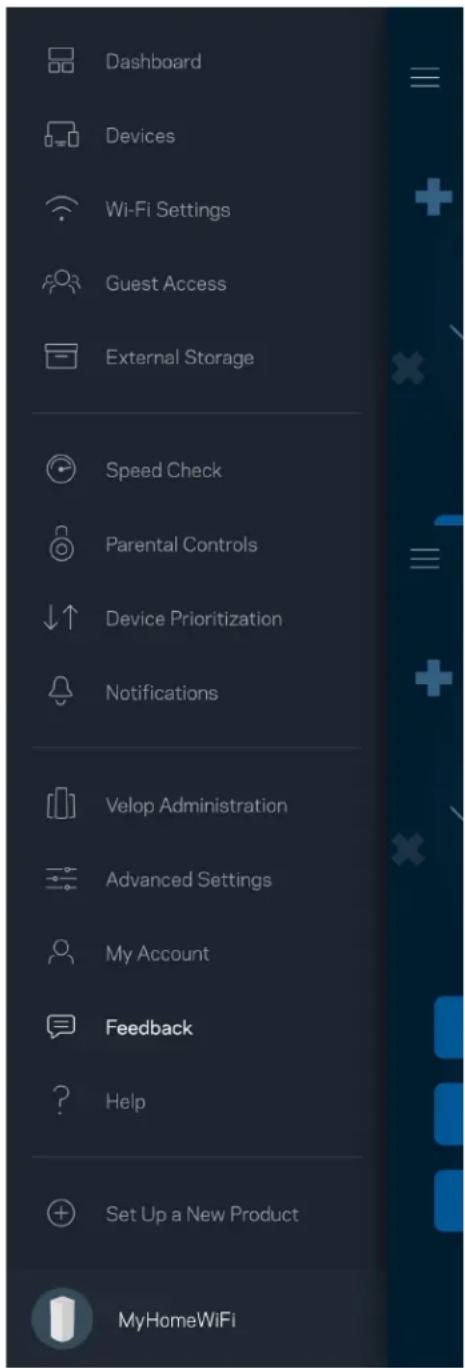

Сообщите нам свое мнение. Можно выставить нашему приложению оценку в магазине приложений, отправить нам пожелание или сообщить о неполадке.

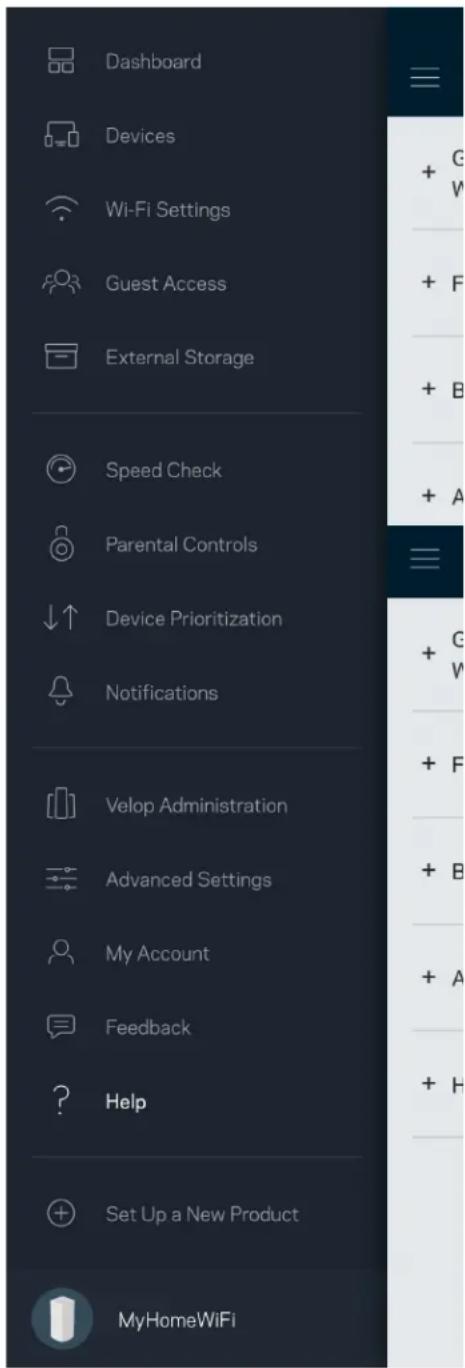

В работе приложения возникли неполадки? Требуется дополнительная информация о каких-либо функциях? Нажмите «Справка» для получения нужных сведений.

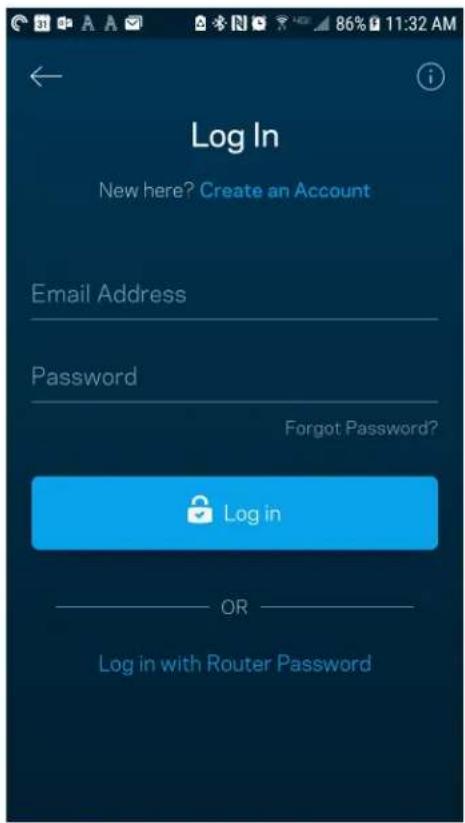

Непосредственное подключение к Velop

Даже при отсутствии подключения к Интернету можно установить подключение к системе Velор. Установите подключение к сети Wi-Fi, запустите приложение Linksys и нажмите Вход с паролем маршрутизатора в нижней части экрана. Доступ к учетной записи Linksys Wi-Fi невозможен без подключения к Интернету.

Пароль администратора Velop

Безопасный пароль администратора был создан при настройке. Чтобы изменить его, нажмите Администрирование Velop, затем Изменить пароль Velop и подсказку.

Для обеспечения безопасности системы Velор мы отправим вам электронное письмо, если кто-либо изменит пароль администратора.

Восстановление заводских настроек

Скорее всего, у вас не возникнет необходимости сбрасывать все настройки систем Velор и восстанавливать заводские настройки. При этом система Velор возвращается в первоначальное состояние, в котором она была, когда вы ее только распаковали. В этом случае потребуется снова выполнить настройку. Все параметры, настроенные вами с момента первоначальной настройки, — имя сети Wi-Fi, пароли, тип безопасности, — будут удалены. Все беспроводные устройства будут отключены от вашей сети Wi-Fi.

Сброс узла Velор.

- На подключенном к электросети и включенном узле нажмите и удерживайте кнопку сброса, расположенную на нижней панели узла. Индикатор на верхней панели узла загорится красным цветом, затем начнет мигать. Не отпускайте индикатор, пока он не погаснет, а затем загорится ярким красным цветом.

Технические характеристики

Linksys Velop

Название модели Velop (трехдиапазонный)

Номер модели MX5300

Скорость порта коммутации: 10/100/1000 Мбит/с

Радиочастота 2,4 и 5 ГГц

Количество антенн 13 (внутр.)

Порты USB 3.0, Ethernet, Интернет, питание

Кнопки Выключатель питания, WPS, сброс

Индикатор Один многоцветный индикатор питания и состояния

Безопасность WPA2-Personal, WPA3-Personal

Разрядность ключа безопасности 128-битное шифрование

Физические характеристики

Размеры 113 x 113 x 243mm (4,45 x 4,45 x 4,45 дюйма)

Вес изделия 1,58 kg

Питание 12 В/4А

Сертификация FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac, 802.11ax — черновик)

Рабочая температура от 0 до 40 °C

Температура хранения от -20 до 60 °C

Влажность воздуха при работе От 10 до 80 % относительной влажности без конденсации

Влажность воздуха при хранении От 5 до 90 % без конденсации

Примечания.

Сведения о соответствии требованиям, гарантии и безопасности см. по адресу

Linksys.com/support/Linksys.com/support/Velop.

Технические характеристики могут быть изменены без уведомления.

Максимальная производительность рассчитана в соответствии со спецификациями стандарта IEEE 802.11. Фактические характеристики, включая емкость, пропускную способность, диапазон и покрытие беспроводной сети, могут отличаться от указанных. Производительность зависит от многих факторов, условий и переменных величин, в том числе расстояния от точки доступа, объема сетевого трафика, материалов и конструкции здания, используемой операционной системы, сочетания беспроводных устройств, помех и других неблагоприятных условий.

Для получения технической поддержки обратитесь по адресу linksys.com/support/Velop.

BELKIN, LINKSYS и многие названия продуктов и эмблемы являются товарными знаками группы компаний Belkin. Упомянутые здесь товарные знаки сторонних компаний являются собственностью соответствующих владельцев.

© Belkin International, Inc. и аффилированные организации, 2019 г. Все права защищены.
