Velop AX5300 - Išmaniųjų namų sistema LINKSYS - Nemokama naudojimo instrukcija

Produkto tipas	Triju juostų belaidžio tinklo (Mesh) sistema
Prekės ženklas	Linksys
Modelis	Velop AX5300
Wi-Fi standartas	Wi-Fi 6 (802.11ax)
Dažnių juostos	2,4 GHz, 5 GHz, 5 GHz (trijų juostų)
Bendras pralaidumas	Iki 5 300 Mbps (574 + 1 201 + 4 804 Mbps)
Matmenys (vienam mazgui)	7,5 x 7,5 x 18,5 cm
Svoris (vienam mazgui)	0,7 kg
Maitinimas	Tinklo adapteris 12V / 2A
Prievadai	1 Gigabit Ethernet WAN prievadas, 3 Gigabit Ethernet LAN prievadai viename mazge
Procesorius	Keturių branduolių 1,4 GHz
Atmintis	512 MB Flash, 512 MB RAM
Antenos	6 vidinės antenos (2 kiekvienai juostai)
Saugumas	WPA2/WPA3, SPI užkarda, VPN perdavimas
Programėlė	"Linksys" programėlė (iOS/Android) konfigūravimui ir valdymui
Balsinis asistentas	Suderinamas su "Amazon Alexa", "Google Assistant"
Darbinė temperatūra	Nuo 0 iki 40 °C
Darbinė drėgmė	Nuo 10 iki 85 % (be kondensato)
Priežiūra ir valymas	Nuvalykite minkšta, sausa šluoste. Nenaudokite abrazyvinių priemonių.
Atsarginės dalys ir taisomumas	Vartotojas negali taisyti. Dėl bet kokių problemų kreipkitės į techninę pagalbą.
Bendra informacija	Garantija: 2 metai. Pagaminta: Kinija.

Dažnai užduodami klausimai - Velop AX5300 LINKSYS

Kaip įdiegti "Velop AX5300" sistemą?

Atsisiųskite "Linksys" programėlę, susikurkite paskyrą, prijunkite pagrindinį mazgą prie modemo ir vykdykite nuoseklias instrukcijas. Papildomi mazgai aptinkami automatiškai.

Koks yra "Velop AX5300" veikimo atstumas?

Kiekvienas mazgas padengia apie 230 m². Su trimis mazgais aprėptis siekia iki 700 m², priklausomai nuo aplinkos.

Ar galiu naudoti "Velop AX5300" su kitu interneto tiekėju, nei mano dabartinis IPT?

Taip, sistema yra suderinama su bet kokiu tiekėju, naudojančiu Ethernet ryšį. Patikrinkite, ar jūsų modemas yra suderinamas.

Kaip atkurti "Velop AX5300" gamyklinius nustatymus?

Paspauskite ir laikykite "Reset" mygtuką, esantį po mazgu, 10 sekundžių, kol indikatorius pradės mirksėti raudonai. Atleiskite, įrenginys persikraus.

Ar "Velop AX5300" suderinamas su "Wi-Fi 6" standartu?

Taip, jis palaiko "Wi-Fi 6 (802.11ax)" standartą ir yra atgal suderinamas su "Wi-Fi 5" bei ankstesniais standartais.

Kaip optimizuoti mano "Mesh" tinklo veikimą?

Padėkite mazgus maždaug 10-15 metrų atstumu vienas nuo kito, aukštai, ir venkite metalinių kliūčių ar storų sienų. Naudokitės programėle signalo kokybei patikrinti.

Ar galiu sukonfigūruoti svečių tinklą su "Velop AX5300"?

Taip, per "Linksys" programėlę galite sukurti atskirą svečių tinklą su skirtingu slaptažodžiu, ribojant prieigą prie vietinių išteklių.

Ką daryti, jei mazgo indikatorius tampa raudonas?

Nuolatinė raudona šviesa rodo ryšio praradimą. Patikrinkite Ethernet kabelį ir mazgo padėtį. Jei raudona šviesa mirksi, įrenginys paleidžiamas arba atnaujinamas.

Ar "Velop AX5300" palaiko tėvų kontrolę?

Taip, per programėlę galite pristabdyti internetą, nustatyti laiko intervalus, filtruoti turinį ir gauti veiklos ataskaitas.

Kaip atnaujinti "Velop AX5300" programinę įrangą (firmware)?

Atnaujinimai atliekami automatiškai per "Linksys" programėlę. Taip pat galite patikrinti rankiniu būdu programėlės nustatymuose.

NAUDOJIMO INSTRUKCIJA Velop AX5300 LINKSYS

Priekis / viršutinė dalis 3

Galiné pusé 4

Apatinè dalis 5

Kur pateikiama daugiau pagalbos 6

Sąranka 7

„Velop“ sistemos nuostatos \_\_\_\_ 9

Prisijungimas prie „Linksys“ programėlės ____ 9

Valdymo portalas 10

Irenginiai 11

Irenginio informacijos peržiūra ir keitimas 12

„Wi-Fi“ nuostatos 13

Pažangiosios nuostatos 14

Irenginio prijungimas naudojant WPS 15

Svečio prieiga 16

Išorinė saugykla 17

Greičio patikra 18

Tèvù kontrolè 19

Irenginių prioretizavimas 20

Pranešimai 21

„Velop“ administravimas ____ 22

Pažangiosios nuostatos 24

Interneto nuostatos 24

Prievado nuostatos 25

Tiesiogiai prisijunkite prie „Velop“ 30

„Velop“ administratoriaus slaptažodis ____ 31

Gamyklinių nuostatų atkūrimas 32

Techniniai duomenys 33

„Linksys Velop“ 33

Aplinkos duomenys 33

Gaminio apžvalga

Priekis / viršutinė dalis

Tinklo mazgo viršuje esanti lemputė suteikia informacijos apie mazgo veikimą.

Lemputės aprašymas	Būsena
Mirksinti mėlyna spalva	Jungiama
Nepertraukiamai šviečianti mėlyna spalva	Prisijungta
Mirksinti violetinė spalva	Vykdoma sąranka
Nepertraukiamai šviečianti violetinė spalva	Paruošta sąrankai
Mirksinti raudona spalva	AtsijungtaAntrinis mazgas: per toliPirminis mazgas: atjungtas nuo modemo
Nepertraukiamai šviečianti raudona spalva	Nėra interneto iš modemo
Nepertraukiamai šviečianti geltona spalva	Silpnas ryšysTik pirminis mazgas

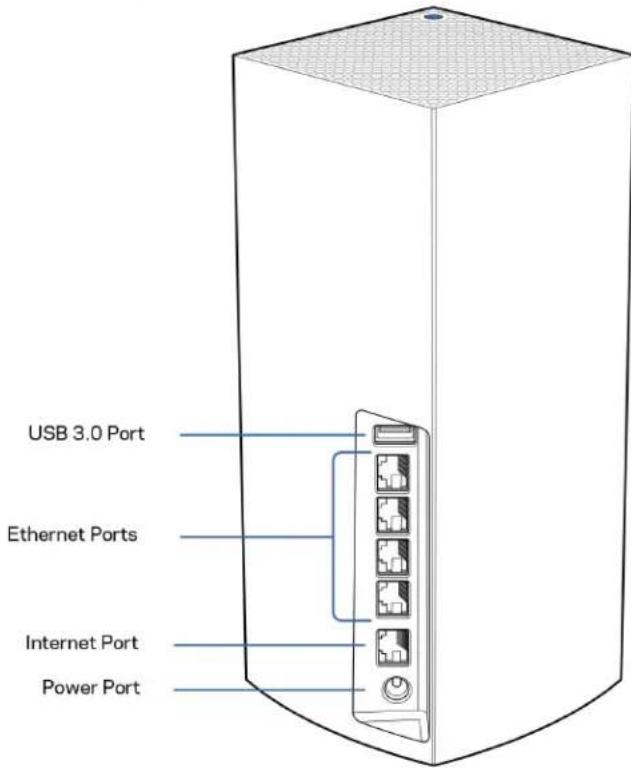

Galiné pusé

USB 3.0 prievadas - prijunkite ir dalykitės USB jrenginiais savo tinkle. Skirta naudoti tik dalijantis failais vietoje (ne FTP, medijos serveryje ar naudojant virtualų USB palaikymą). Be to, neskirta naudoti norint dalytis su periferiniais jrenginiais, pvz., spausdintuvais, skaitytuvais ar vaizdo kameromis.

Eterneto prievadai - prijunkite eterneto laidus prie šių gigabitų eterneto (10 / 100 / 1 000) prievadų ir prie kitų laidinių prietaisų jūsų tinkle. Jei turite daugiau nei vieną tinklo mazgą „Velop“ sistemoje, vieną iš šių prievadų naudokite prie modelio arba modemo maršruto parinktuvo jungti.

Pastaba - siekdami geriausių rezultatų, prie eterneto prievado junkite CAT5e ar aukštesnės klasės laidą.

Interneto prievadas – prijunkite eterneto kabeli prie geltono gigabitu (10 / 100 / 1000) prievado ir plačiajuosčio interneto kabelio / DSL ar pluoštinės optikos modemo. Jei ši maršruto parinktuvą tinklo „Wi-Fi“ sistemoje naudojate kaip antrinį mazgą, naudodami ši prievadą galite sukurti laidinę jungti prie kito mazgo.

Maitinimo prievadas - prijunkite pridėtą kintamosios srovės adapterį prie šio prievado.

Apatinė dalis

Atkūrimo mygtukas - palaikykite paspaudę, kol tinklo mazgo viršuje esanti lemputė taps raudonos spalvos, užges ir vėl mirksės raudonai, kad būtų atkurtos tinklo mazgo numatytosios nuostatos.

Mygtukas „Wi-Fi Protected Setup“ - paspauskite norėdami jungtis prie tinklo įrenginių, kuriuose jjungta WPS parinktis.

Maitinimo jungiklis - slinkite ties | (jjungta), kad būtų jjungtas mazgo maitinimas.

Pagalba

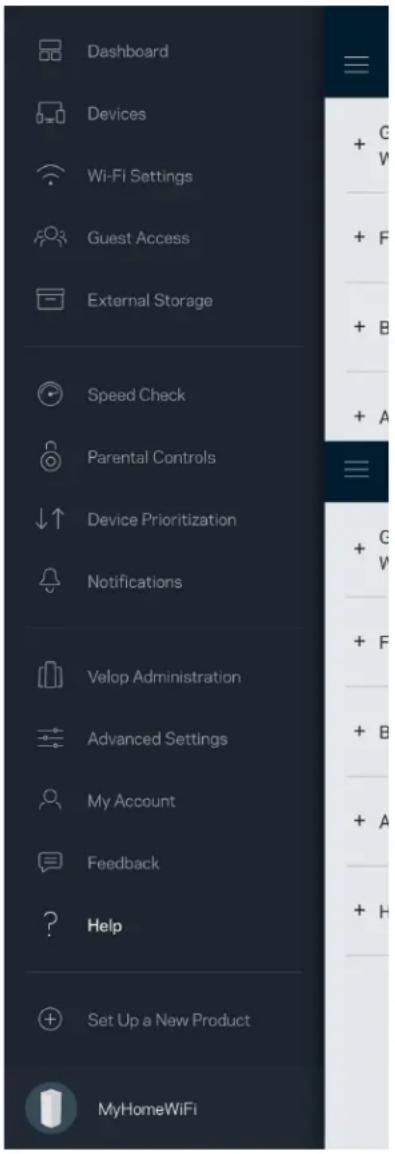

Kur pateikiama daugiau pagalbos

• Linksys.com/support/Velop
• „Linksys“ programos pagalba (paleiskite programą ir pagrindiniame naršymo meniu spustelėkite „Help“ (pagalba)

Pastaba. Šiame gaminyje naudojamos trečiųjų šalių įrangos licencijas ir pranešimus galima peržiūrėti http://support.linksys.com/en-us/license. Susisiekite su http://support.linksys.com/en-us/gplcodecenter, jei turite klausimų arba GPL šaltino kodo užklausų.

Saranka

SVARBU. „Velop“ mazgus galima nustatyti kaip pirminius arba antrinius mazgus. Pagrindinis mazgas turi būti eterneto kabeliu prijungtas prie modemo ar modemo maršruto parinktuvo. Nustačius belaidžiu būdu, antrinius mazgus galima jungti prie kito mazgo belaidžiu būdu arba eterneto kabeliais.

Jei ši naują mazgą pridedate kaip pirminį mazgą į esamą „Velop“ viso namų tinklo „Wi-Fi“ sistemą, atkurkite visų mazgų gamyklines nuostatas ir pridėkite juos į sistemą, kai buvo atlikta naujo mazgo sąranka ir jis veikia.

Atsisiųskite „Linksys“ programą. Norint nustatyti „Velop“, reikia šios programos.

Eikite i jrenginio programų parduotuvę ir i paiešką suveskite „Linksys“.

Idiekite programą, atverkite ją ir vykdykite instrukcijas.

Pastaba. Programa veikia „iOS“ 11.4 ir naujesnėje bei „Android“ 6 ir naujesnėje aplinkoje.

Sukursite „Linksys Smart Wi-Fi“ paskyrą, kad programą galètumėte naudoti „Velop“ sistemos nuostatoms peržiūrėti arba keisti bet kurioje vietoje, kurioje yra interneto ryšys.

Naudodami „Linksys Smart Wi-Fi“ galite daryti daug dalyku, iskaitant:

• pakeisti „Wi-Fi“ pavadinimą ir slaptažodj;
• nustatyti svečio prieiga;
• prijungti jrenginius prie „Wi-Fi“ naudodami WPS;
  • blokuoti interneto prieigą naudojant tėvų kontrolę;
  • išbandyti interneto ryšio greitj.

Pastaba. Sąrankos metu atsiųsime patvirtinimo el. laišką. Namų tinkle spustelėkite el. laiške pateiktą nuorodą.

Visa kita, išskyrus maitinimo ir eterneto kabelio prijungimą, programos vykdomas sąrankos procesas atlieka už jus. Kaip bus prisijungta, programą naudokite „Wi-Fi“ asmeniniam nustatymui, suteikdami jam pavadinimą ir slaptažodį. Be to, tinklo mazgams pavadinimus galite suteikti priklausomai nuo to, ar jie taip pat gali juos nustatyti, jei į tam tikrus dalykus reikia atkreipti dėmesį.

Atsispausdinkite ši puslapi, tuomet įrašykite „Wi-Fi“ ir paskyros nuostatas į lentele kaip nuorodą. Pastabas laikykite saugioje vietoje.

„Wi-Fi“ pavadinimas
„Wi-Fi“ slaptažodis
Administratoriaus slaptažodis
Svečio prieigos vardas
Svečio prieigos slaptažodis
„Linksys“ programėlės prisijungimo el. paštas
„Linksys“ programėlės slaptažodis

„Velop“ sistemos nuostatos

Naudodami „Linksys“ programą galite peržiūrėti arba keisti „Velop“ sistemos nuostatas, kad „Wi-Fi“ taptų saugesnis ar geriau veiktų naudojant įrenginį arba žaidimą. Nuostatas galite jjungti bet kurioje pasaulio vietoje, jei turite interneto ryšį. Be to, pasiekti nuostatas galite įvesdami maršruto parinktuvo slaptažodį, kai esate prisijunge prie namų tinklo, net jei neturite interneto ryšio.

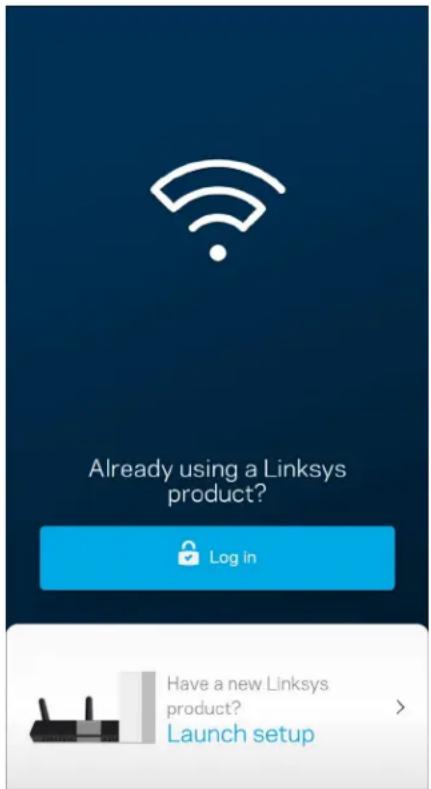

Prisijungimas prie „Linksys“ programėlės

1. Atidarykite „Linksys" programą.

1. Iveskite el. pašto adresą, kurj naudojote kurdami paskyrą.
2. Iveskite paskyros slaptažodj.
3. Bakstelëkite Prisijungti.

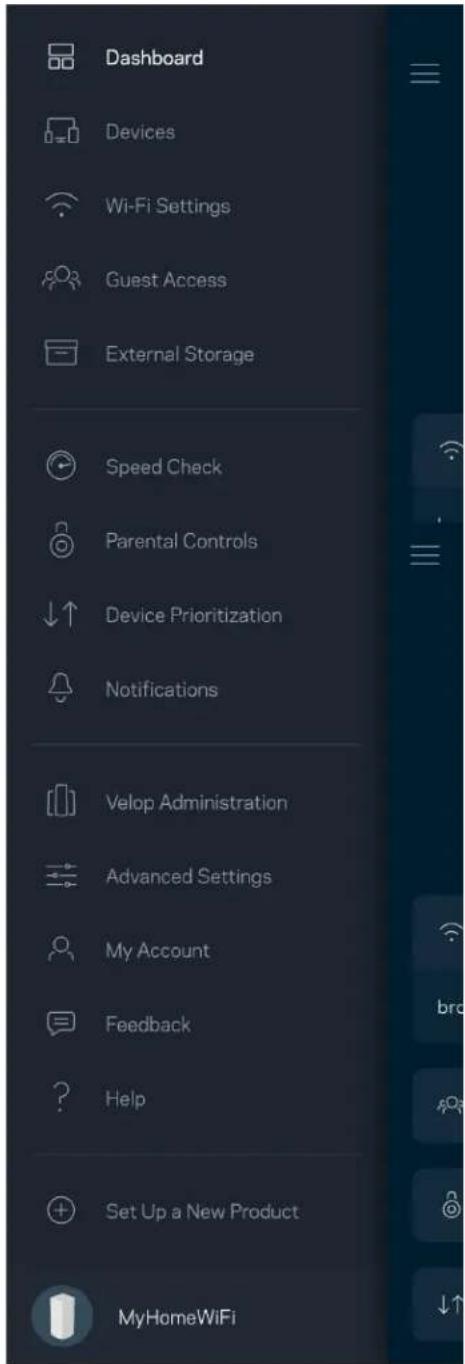

Valdymo portalas

Valdymo portalas – tai „Wi-Fi“ momentinė ekrano kopija. Peržiūrėkite, kiek įrenginių prijungtų prie „Velop“ sistemos. Pasidalykite „Wi-Fi“ slaptažodžiu ir leiskite svečiui prisijungti prie „Wi-Fi“. Be to, valdymo portale rodoma, jei kokie nors įrenginiai turi jjungtą tėvų kontrolę arba buvo prioretizuojami „Wi-Fi“ prieigai užtikrinti.

Peržiūrėkite ir keiskite visų prie „Wi-Fi“ prijungtų įrenginių informaciją. Galite peržiūrėti pagrindiniame ir svečio tinkluose esančius prietaisus arba peržiūrėti informaciją apie kiekvieną prietaisą.

Jrenginio informacijos peržiūra ir keitimas

Irenginių lange galite redaguoti jrenginių pavadinimus ir keisti jų piktogramas. Be to, galite prioretizuoti jrenginius, nustatyti tėvų kontrolę ir peržiūrėti „Wi-Fi“ informaciją. Norėdami peržiūrėti informaciją, bakstelėkite bet kurį jrenginį.

„Wi-Fi“ nuostatos

Naudodami „Wi-Fi Protected Setup™”, peržiūrėkite arba keiskite „Wi-Fi“ pavadinimą ir prijunkite irenginius.

Pažangiosios nuostatos

Pažangūs naudotojai gali keisti numatytajī saugos tipą ir „Wi-Fi“ režimą. Jų nekeiskite, jei turite nedaug patirties su „Wi-Fi“ tinklais. Kanalų ieškiklis ieškos jūsų vietovėje dažniausiai atidarytų „Wi-Fi“ kanalų, siekiant užtikrinti, kad „Velop“ sistema užtikrintų geriausias našumo savybes. Jei turite „Velop“ sistemoje daugiau kaip vieną tinklo mazgą, kanalų ieškiklis suras geriausią kanalą kiekvienam tinklo mazgui.

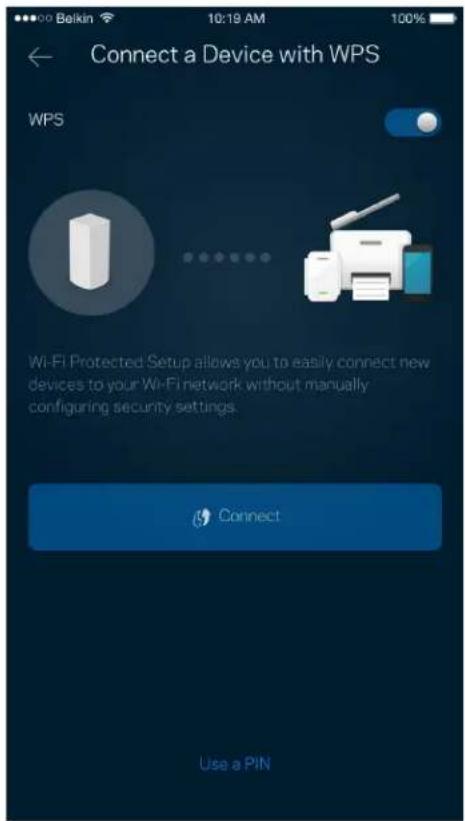

„Wi-Fi Protected Setup“ leidžia paprastai prijungti belaidžio ryšio jrenginius prie „Wi-Fi“, rankomis nejvedant saugos nuostatų.

Naudokite svečio prieigą, kad svečiai galėtu prisijungti prie interneto, tačiau būtu ribojama jų prieiga prie kitų prie „Wi-Fi“ prijungtu išteklių. Siųskite slaptažodį tekstine žinute arba el. paštu.

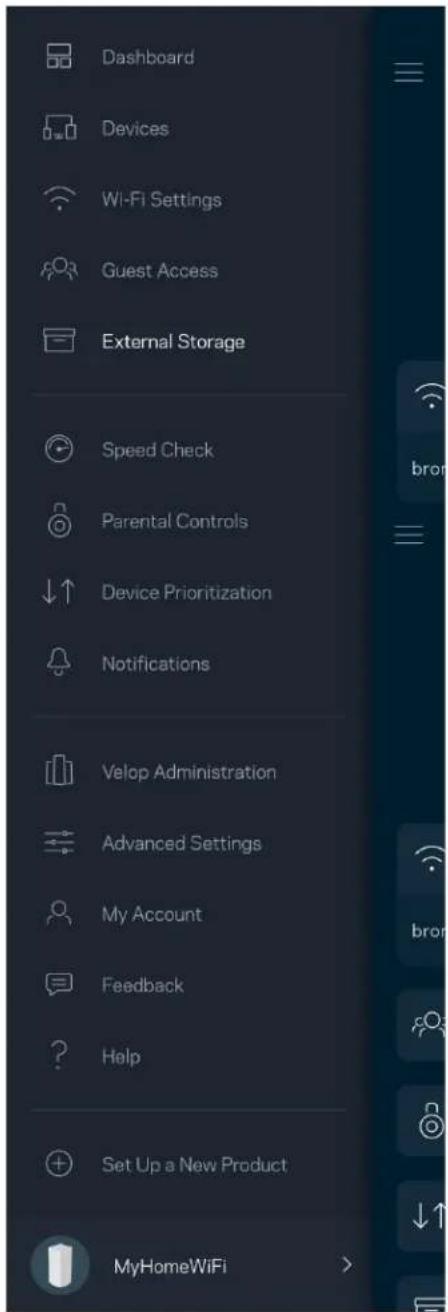

Pažiūrėkite, prie kurio mazgo prijungtas išorinis atmintukas, patikrinkite, kiek liko laisvos vietos, ir, nustatydami vartotojo vardą ir slaptažodį, jjunkite autentifikavimą. (Tik prijungus atmintuką prie mazgo USB prievado.) Prieš išimdami atmintuką būtinai palieskite „Eject“ (išstumti) Eject △, kad neprarastumėte duomenų.

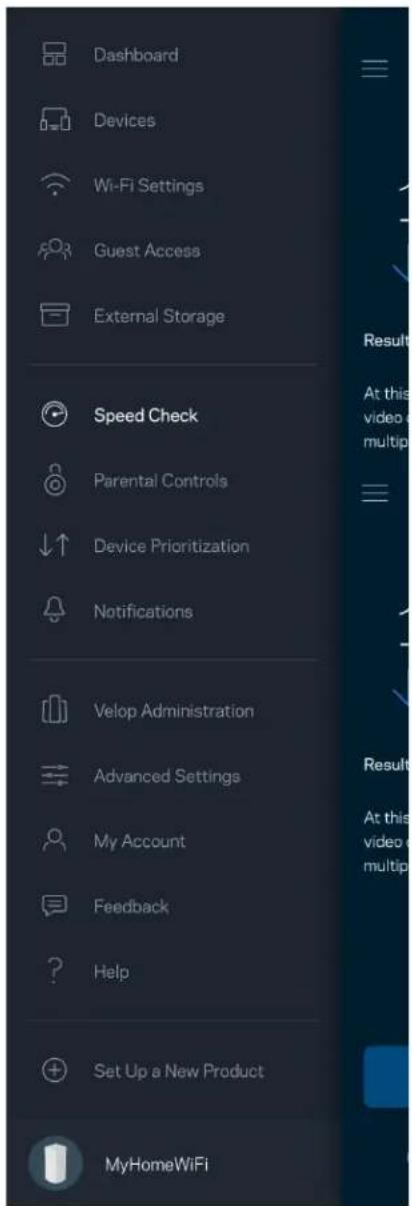

Norėdami įsitikinti, kad gaunate geriausią greitį, už kurį mokate, atlikite greičio patikrą. Greičio patikra taip pat padeda prioretizuojant įrenginius, kadangi rezultatai nustato, kaip „Wi-Fi“ paskirstomas prioretizuotiems įrenginiams.

• Siuntimo greitis - tai greitis, kuriuo interneto turinys perduodamas i „Velop“ sistema.
• lkelimo greitis - tai greitis, kuriuo galite jkelti i internetą.

Pastaba.Interneto ryšio greitj lemia įvairūs veiksniai, įskaitant ISP paskyros tipą, vietinį ir pasaulinį interneto srautą ir įrenginių, esančių namuose ir naudojančių interneto ryšį, skaičius.

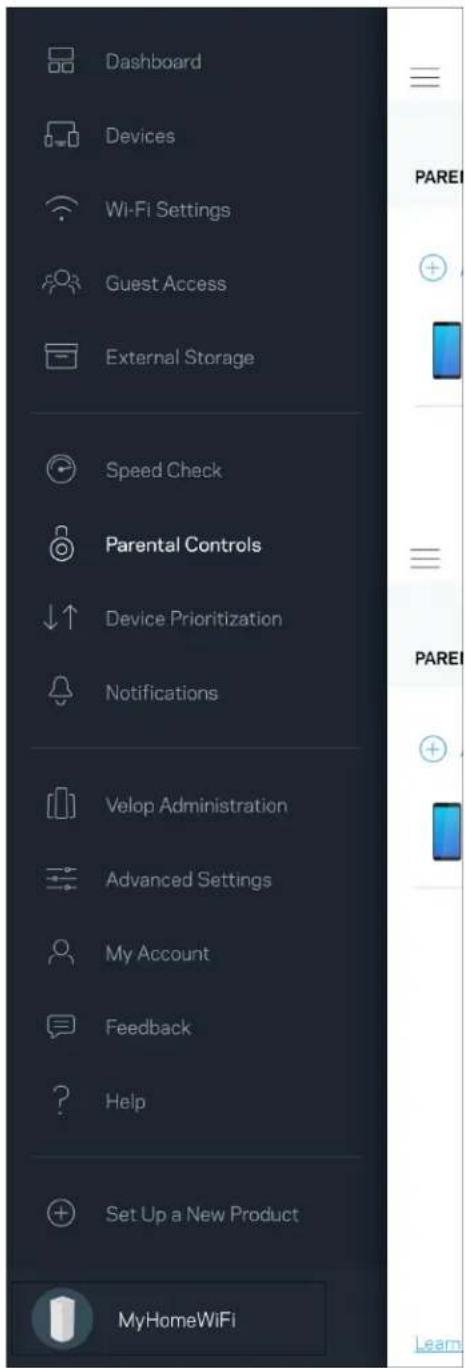

Tèvù kontrolé

Tėvų kontrolė leidžia kontroliuoti prie interneto prisijungusius vaikus ir kąjie ten daro. Pristabdykite interneto ryšį tam tikruose įrenginiuose arba blokuokite tam tikras žiniatinklio svetaines.

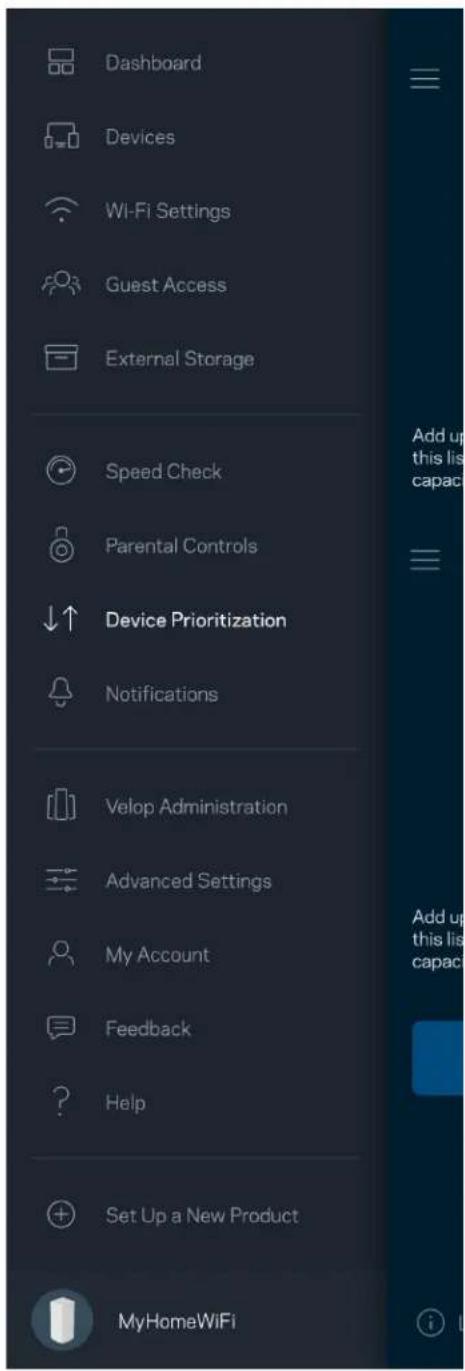

Jrenginių prioretizavimas

Prioritetiniam interneto ryšio naudojimui pasirinkite iki triju jrenginiu. Tie prie interneto prijungti jrenginiai (laidiniai ir (arba) belaidžio ryšio) visada turės geriausią prieiga. „Velop“ atlieka greičio patikra ir nustato, kaip geriausiai paskirstyti „Wi-Fi“ prioretizuojamiems jrenginiams. Kiti jrenginiai dalysis likusiu pajėgumu. Prioretizuojami jrenginiai parodomi valdymo portale.

Jei turite daugiau kaip vieną mazgą, „Velop“ gali jums pranešti, kai sistemos antriniai mazgai išsijungia. Antriniai mazgai – tai mazgai, kurie nėra laidais prijungti prie modemo. Norėdami, kad „Velop“ jus informuotų, turite jjungti pranešimus mobiliajame įrenginyje.

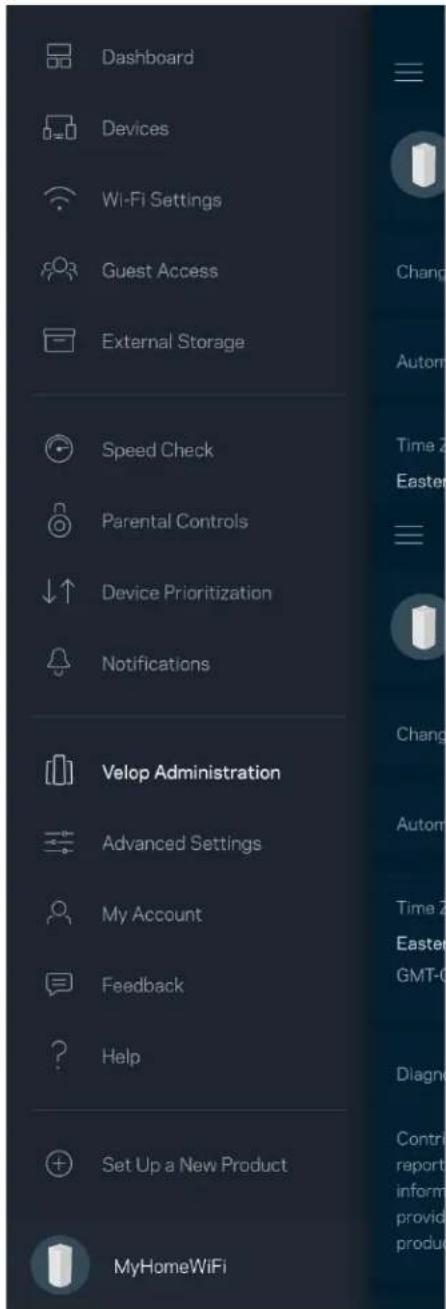

„Velop“ administravimas

Norėdami keisti administratoriaus slaptažodį ir užuominą bei peržiūrėti visų ☒„Wi-Fi“ esančių tinklo mazgų identifikatorius (modelio numerį, serijos numerį ir IP informaciją), naudokite „Velop“ administravimo langą.

Sutikite, kad automatiškai būtų pranešama apie „Linksys“ gedimus ir prisidėtumėte prie „Wi-Fi“ tobulinimo. Be to, galite rankomis pranešti apie konkrečias ☒„Linksys“ problemas.

Ši informacija bus siunčiama kartu su problemos aprašymu:

Programos versija	Prisijungimo tipas (debesies: rodomas susietas el. pašto adresas, vietinis: rodoma „Velop“ administratorius”)
Jrenginio modelis	WAN ryšio tipas (rodoma „Wi-Fi“ arba eternetas)
Jrenginio OS versija	Laikas: data (mėn. / diena / metai, laikas, laiko juosta)

Pažangiosios nuostatos

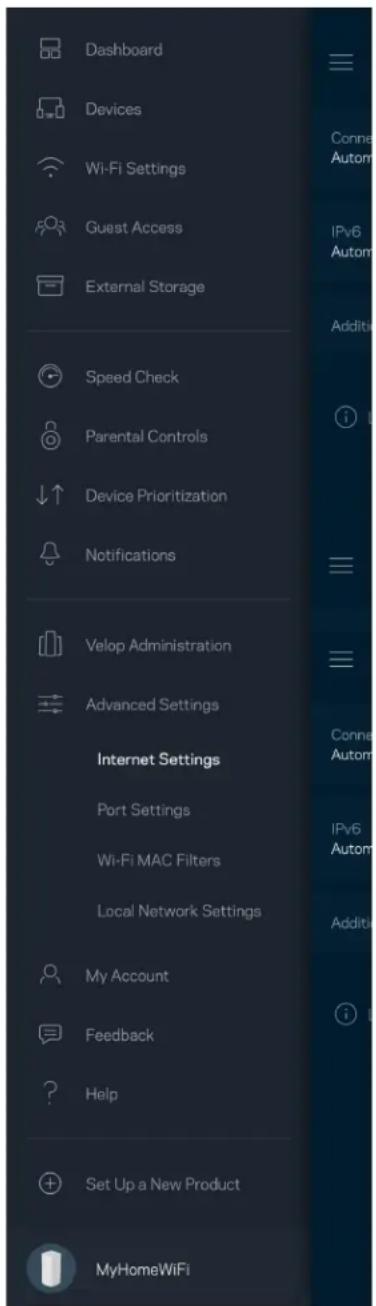

Interneto nuostatos

Galite pasirinkti, kaip „Velop“ sistema jungiasi prie interneto. Numatytoji nuostata: Automatinė konfigūracija - DHCP Kitus prisijungimo tipus lemia interneto paslaugų teikėjas arba tai, kaip planuojate naudoti „Velop“ sistemą. Pažangieji naudotojai gali naudoti Papildomas nuostatas ir klonuoti MAC adresus bei nustatyti MTU (didžiausio perdavimo vienetas).

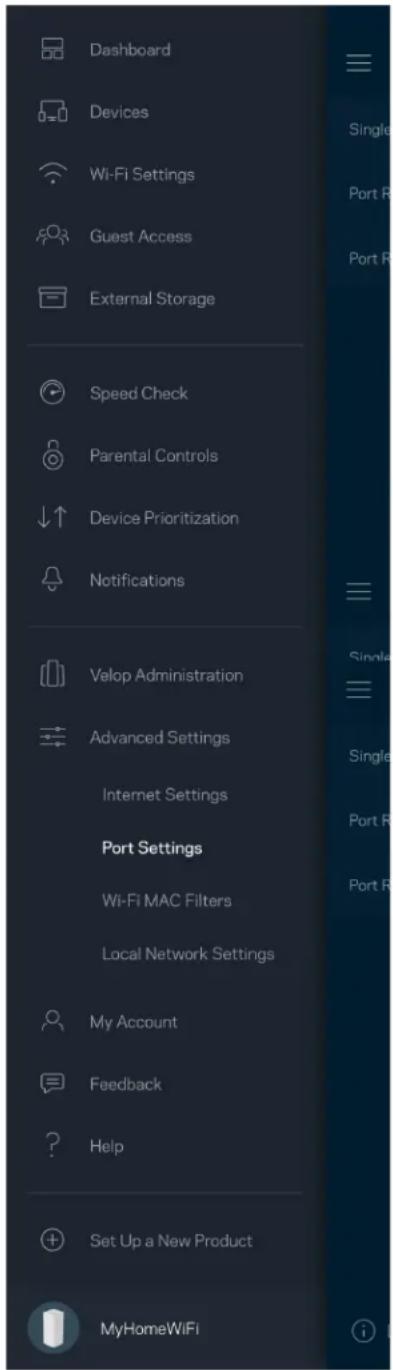

Prievado peradresavimas (vienam prievadui, keliems prievadams ar prievadų grupei) siunčia konkretaus prievado (-ų) jeinantį srautą į konkretų įrenginį arba „Wi-Fi“ prievadą. Suveikus prievado diapazonui, „Velop“ suderina konkrečių numerių prievadų išeinančius duomenis. „Velop“ įsimena įrenginio, kurios prašo duomenų, IP adresą, kad pateikus prašomus duomenis jis būtų nukreiptas atgal į tinkamą įrenginį.

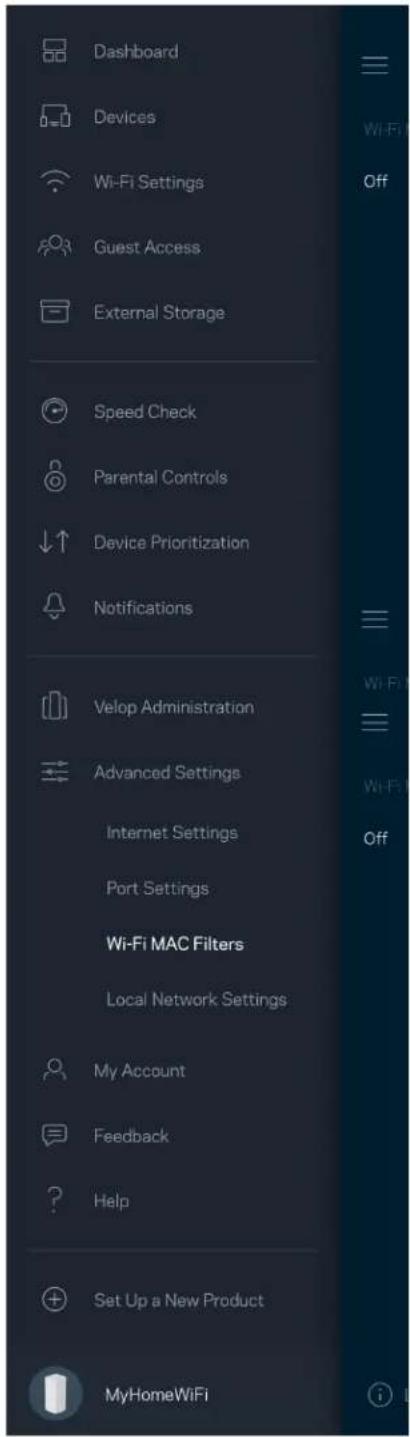

Kiekvienas tinklo jrenginys turi unikalų, 12 skaitmenų MAC (medijos prieigos valdymas) adresą. Galite sukurti MAC adresų sąrašą ir reguliuoti, kaip jrenginiai naudoja „Wi-Fi“ tinklą.

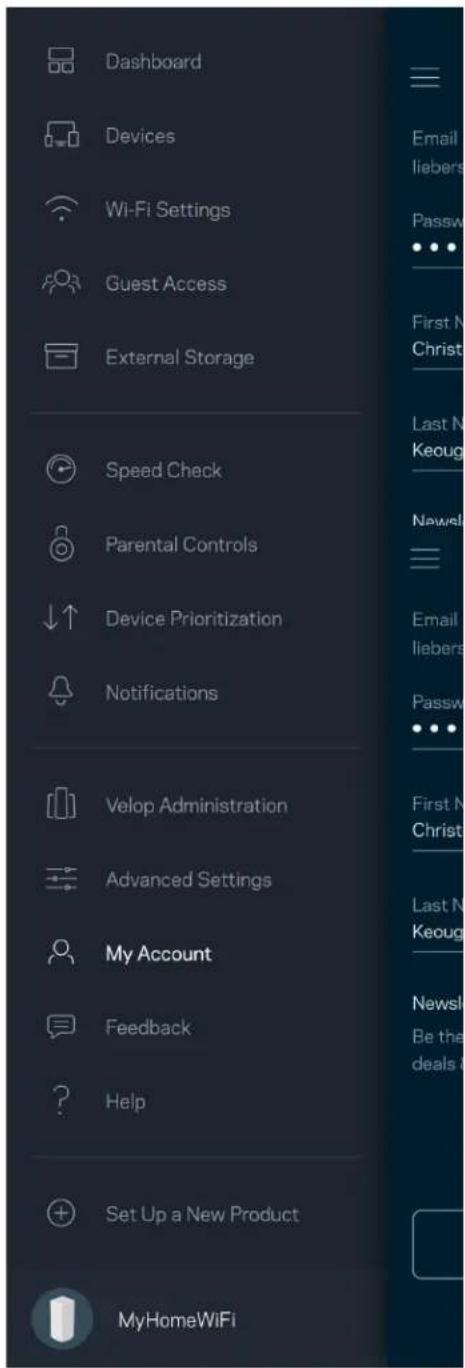

Pakeiskite „Linksys“ programėlės slaptažodį ir sutikite gauti naujausią informaciją ir pasiūlymus iš „Linksys“.

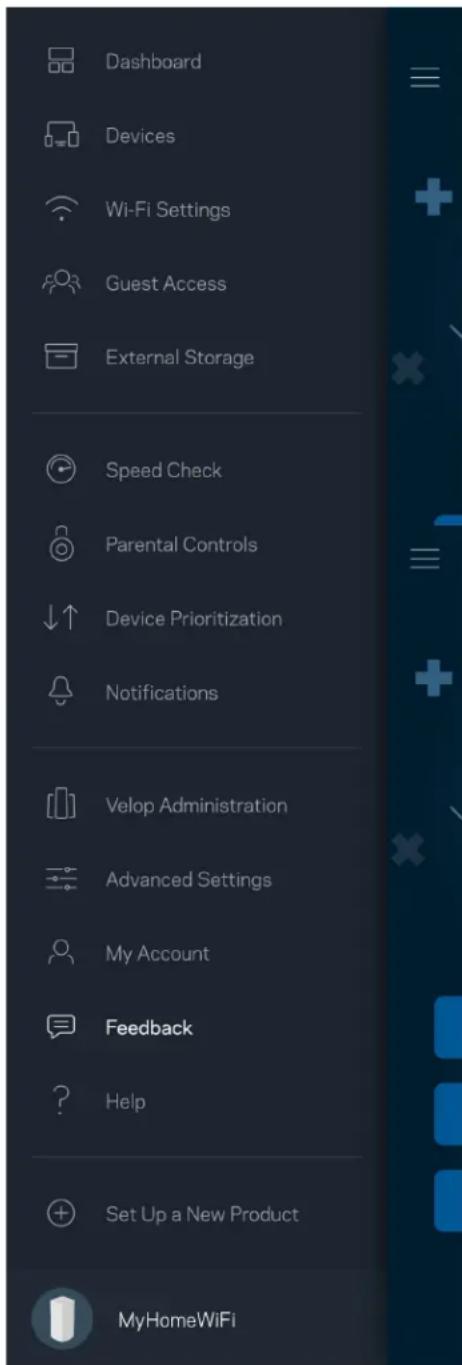

Štai čia jūsų proga pasakyti savo nuomonę. Įvertinkite programą savo programų parduotuvėje, siųskite mums pasiūlymą arba praneškite apie problemą, dėl kurios negalite gauti puikios patirties.

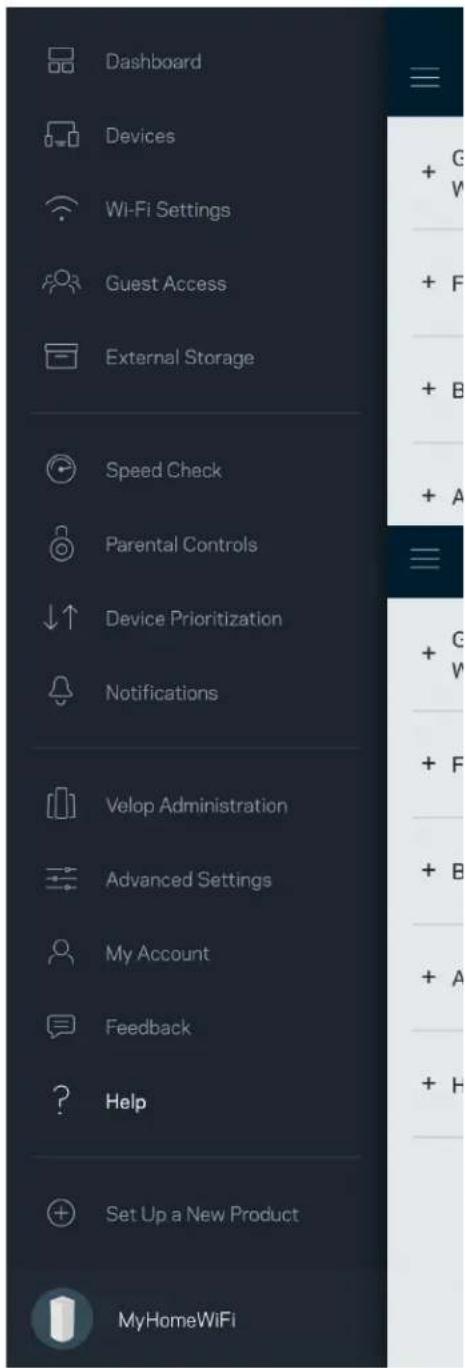

Kilo problemų dėl programos? Tiesiog reikia šiek tiek daugiau informacijos apie funkcija? Norėdami gauti paaiškinimą, bakstelėkite „Pagalba”.

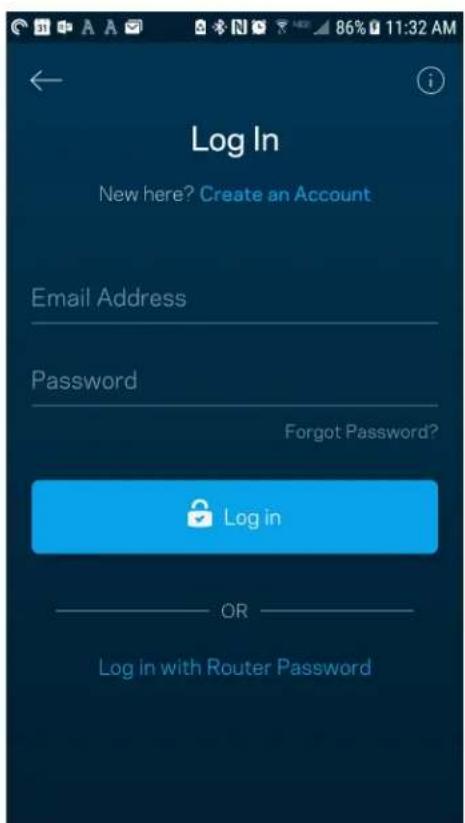

Tiesiogiai prisijunkite prie „Velop“

Jei nesate prisijungę prie interneto, vis tiek galite pasiekti „Velop“ sistemą. Prisijunkite prie „Wi-Fi“ pavadinimo, paleiskite „Linksys“ programą ir ekrano apačioje bakstelėkite Prisijungti naudojat maršruto parinktuvo slaptažodj. Būdami atsijungę negalėsite pasiekti „Linksys“ Wi-Fi“ paskyros.

„Velop“ administratoriaus slaptažodis

Sarankos metu sukūrème saugų administratoriaus slaptažodį. Norėdami jį pakeisti, bakstelėkite „Velop“ administravimas ir Pakeisti „Velop“ slaptažodį ir užuominą.

Norėdami užtikrinti „Velop“ sistemos saugumą, kam nors pakeitus administratoriaus slaptažodį, atsiųsime el. laišką.

Gamyklinių nuostatų atkūrimas

Niekada neatkurkite „Velop“ gamyklinių nuostatų – tai labai sudėtingas procesas. Atkuriant gamyklines nuostatas, „Velop“ sistema gražinama i būseną, buvusią ją išėmus iš dėžės, todėl turėsite iš naujo atlikti sąrankos procedūrą. Bus pašalintos visos sąrankos metu tinkintos nuostatos ir tokie dalykai, kaip „Wi-Fi“ pavadinimas, slaptažodžiai, saugos tipas. Visi belaidžio ryšio įrenginiai bus atjungti nuo „Wi-Fi“.

„Velop“ atkūrimas

- Kai jūsų tinklo mazgas prijungtas prie maitinimo ir jjungtas, palaikykite apačioje esantį atkūrimo mygtuką paspaustą. Tinklo mazgo viršuje esanti lemputė taptų raudonos spalvos ir užgestų impulsais. Neatleiskite mygtuko, kol lemputė neužgeso ir vėl netapo ryškiai raudonos spalvos.

Techniniai duomenys

„Linksys Velop“

Modelio pavadinimas	„Velop“ (triju dažnio juostų)
Modelio numeris	MX5300
Jungiklio prievado greitis	10 / 100 / 1000 Mbps
Radijo dažnis	2,4 ir 5 GHz
Antenų skaičius	13 (vidinės)
Prievadai	USB 3.0, eterneto, interneto, maitinimo
Mygtukai	Maitinimo jungiklio, WPS, nustatymo iš naujo
Lemputė	Vienas, kelių spalvų maitinimo ir būsenos lemputė
Saugos funkcijos	„WPA2-Personal“, „WPA3-Personal“
Saugos kodo bitai	lki 128 bitų kodavimas

Aplinkos duomenys

Matmenys	4,45 x 4,45 x 9,57 col.
Gaminio svoris	1,58 kg
Maitinimas 12 V, 4A
Sertifikavimas	FCC, IC, CE, „Wi-Fi“ (EEE 802.11a/b/g/n/ac, 802.11ax juodraštis)
Veikimo temperatūra	32-104 °F (0-40 °C)
Laikymo temperatūra	-4-140 °F (-20-60 °C)
Veikimo aplinkos drėgnis	10-80 % santykinis drėgnis, be kondensato

Laikymo aplinkos drėgnis 5-90 %, be kondensato

Pastabos:

teisinę, saugos informaciją ir garantiją rasite Linksys.com/support/Velop.

Techniniai duomenys gali būti keičiami iš anksto nepranešus.

Didžiausias našumas siejamas su IEEE standarto 802.11 techniniais duomenimis. Faktinis veikimas gali skirtis, įskaitant mažesnį belaidžio tinklo pajėgumą, duomenų perdavimo greitį, diapazoną ir aprėptį. Veikimo rezultatus lemia daugybė veiksnių, sąlygų ir kintamųjų, įskaitant atstumą nuo prieigos taško, tinklo srauto apimtį, statybines medžiagas ir konstrukciją, naudojamą operacinę sistema, naudojamų belaidžių gaminių derinį, trikdžius ir kitas neigiamas sąlygas.

Apsilankykite linksys.com/support/Velop ir gaukite apdovanojima laimejusią techninę pagalba.

„BELKIN“, „LINKSYS“ ir daugelis gaminių pavadinimų ir logotipų yra „Belkin“ bendrovių grupės prekių ženklai. Minimi trečiųjų šalių prekių ženklai yra atitinkamų savininkų nuosavybė.

© 2019 m. „Belkin International, Inc.“ ir (arba) jos pavaldžiosios jmonės. Visos teisės saugomos.
