Typ produktu	Trojpásmový mesh Wi-Fi systém
Značka	Linksys
Model	Velop AX5300
Wi-Fi štandard	Wi-Fi 6 (802.11ax)
Frekvenčné pásma	2,4 GHz, 5 GHz, 5 GHz (trojpásmový)
Celková priepustnosť	Až 5 300 Mbps (574 + 1201 + 4804 Mbps)
Rozmery (na uzol)	7,5 x 7,5 x 18,5 cm
Hmotnosť (na uzol)	0,7 kg
Napájanie	Sieťový adaptér 12V / 2A
Porty	1x Gigabit Ethernet WAN, 3x Gigabit Ethernet LAN na uzol
Procesor	Štvorjadrový 1,4 GHz
Pamäť	512 MB Flash, 512 MB RAM
Antény	6 interných antén (2 na pásmo)
Zabezpečenie	WPA2/WPA3, SPI firewall, VPN pass-through
Aplikácia	Aplikácia Linksys (iOS/Android) na konfiguráciu a správu
Hlasový asistent	Kompatibilný s Amazon Alexa, Google Assistant
Prevádzková teplota	0 až 40 °C
Prevádzková vlhkosť	10 až 85 % (bez kondenzácie)
Údržba a čistenie	Utierajte jemnou suchou handričkou. Nepoužívajte abrazívne prostriedky.
Náhradné diely a opravovateľnosť	Nie je opraviteľné používateľom. V prípade problémov kontaktujte technickú podporu.
Všeobecné informácie	Záruka: 2 roky. Výroba: Čína.

Často kladené otázky - Velop AX5300 LINKSYS

Ako nainštalovať systém Velop AX5300?

Stiahnite si aplikáciu Linksys, vytvorte účet, pripojte hlavný uzol k modemu a postupujte podľa pokynov krok za krokom. Ďalšie uzly sa automaticky zistia.

Aký je dosah Velop AX5300?

Každý uzol pokrýva približne 230 m². S tromi uzlami dosahuje pokrytie až 700 m² v závislosti od prostredia.

Môžem používať Velop AX5300 s iným poskytovateľom internetu ako je môj súčasný?

Áno, systém je kompatibilný s akýmkoľvek poskytovateľom využívajúcim Ethernetové pripojenie. Skontrolujte, či je váš modem kompatibilný.

Ako obnoviť výrobné nastavenia Velop AX5300?

Podržte tlačidlo Reset na spodnej strane uzla na 10 sekúnd, kým indikátor nezačne blikať červeno. Potom uvoľnite, zariadenie sa reštartuje.

Je Velop AX5300 kompatibilný so štandardom Wi-Fi 6?

Áno, podporuje štandard Wi-Fi 6 (802.11ax) a je spätne kompatibilný s predchádzajúcimi štandardmi Wi-Fi 5 a staršími.

Ako optimalizovať výkon mojej mesh siete?

Umiestnite uzly približne 10-15 metrov od seba, vo výške, a vyhnite sa kovovým prekážkam alebo hrubým stenám. Pomocou aplikácie skontrolujte kvalitu signálu.

Môžem nakonfigurovať hosťovskú sieť s Velop AX5300?

Áno, prostredníctvom aplikácie Linksys môžete vytvoriť samostatnú hosťovskú sieť s iným heslom, čím obmedzíte prístup k miestnym zdrojom.

Čo robiť, ak indikátor uzla zčervená?

Stála červená kontrolka signalizuje stratu pripojenia. Skontrolujte Ethernet kábel a umiestnenie uzla. Ak kontrolka bliká červeno, zariadenie sa spúšťa alebo aktualizuje.

Podporuje Velop AX5300 rodičovskú kontrolu?

Áno, prostredníctvom aplikácie môžete pozastaviť internet, nastaviť časové harmonogramy, filtrovať obsah a dostávať správy o aktivite.

Ako aktualizovať firmvér Velop AX5300?

Aktualizácie sa vykonávajú automaticky prostredníctvom aplikácie Linksys. Môžete tiež skontrolovať manuálne v nastaveniach aplikácie.

NÁVOD NA OBSLUHU Velop AX5300 LINKSYS

Predná/vrchná časť 3

Zadná strana 4

Pohl'ad zospodu 5

Získanie pomoci 6

Inštalácia 7

Nastavenia systému Velop 9

Prihlásenie do aplikácie Linksys ____ 9

Zobrazenie alebo zmena podrobností o zariadení ____ 12

Nastavenia siete Wi-Fi (Wi-Fi Settings) 13

Pokročilé nastavenia (Advanced Settings) 14

Pripojenie zariadenia prostredníctvom funkcie WPS 15

Prístup hostí (Guest Access) 16

Externé úložisko (External Storage) ____ 17

Speed Check (Kontrola rýchlosti) 18

Rodičovská kontrola (Parental Controls) 19

Prioritizácia zariadení (Device Prioritization) ____ 20

Oznámenia (Notifications) 21

Správa Velop (Velop Administration) 22

Pokročilé nastavenia (Advanced Settings) 24

Nastavenia internetu (Internet Settings) 24

Nastavenia portov (Port Settings) 25

Filtre adries MAC (Wi-Fi MAC Filters) 26

Moje konto (My Account) 27

Odozva (Feedback) 28

Pomocník (Help) 29

Priame pripojenie k systému Velop 30

Heslo správcu systému Velop 31

Obnovenie výrobných nastavení 32

Technické údaje 33

Linksys Velop 33

Fyzické 33

Opis výrobku

Predná/vrchná časť

Indikátor na vrchnom paneli uzla informuje o prevádzke uzla.

Opis indikátora	Stav
Bliká modro Spúšťanie
Svieti modro Pripojené
Bliká purpurovo	Prebieha inštalácia
Svieti purpurovo	Pripravené na inštaláciu
Bliká červeno OdpojenéPodradený uzol: príliš dalekoNadradený uzol: odpojený od modemu
Svieti červeno Žiadne internetové spojenie s modemom
Svieti žlto Slabé pripojenieLen podradený uzol

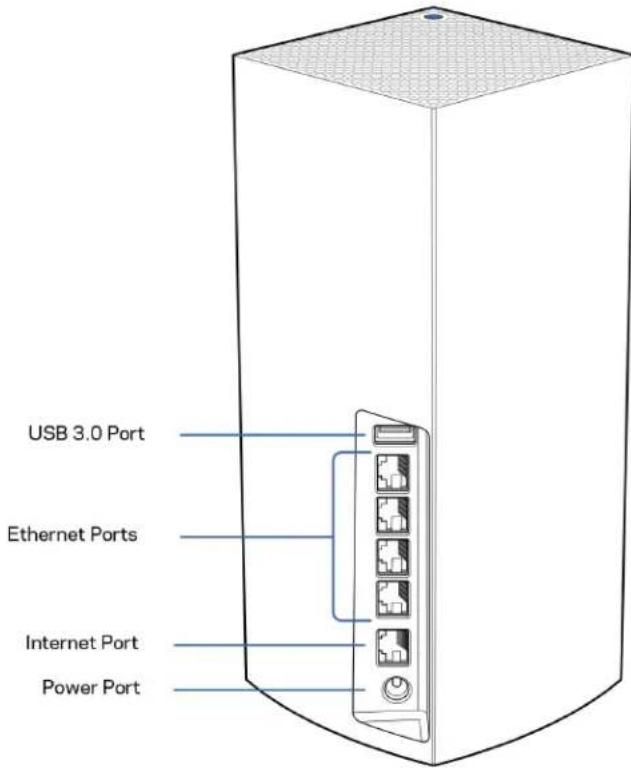

Zadná strana

Rozhranie USB 3.0 - Umožňuje pripojenie a zdiel'anie jednotiek USB v sieti. Len na lokálne zdiel'anie súborov (nie FTP, mediálny server ani podpora virtuálneho USB). Nie je tiež určené na zdiel'anie periférnych zariadení, ako sú tlačiarne, skenery či fotoaparáty.

Sietové rozhrania Ethernet – Sietovými káblami (ethernet) prepojte tieto gigabitové konektory siete ethernet (10/100/1000) a sieťové zariadenia v sieti. Ak máte vo svojom systéme Velop viacero uzlov, použite niektoré z týchto rozhraní na pripojenie k modemu alebo modemovému smerovaču.

Poznámka - Najlepší výkon rozhraní siete Ethernet dosiahnete s káblami triedy CAT5e alebo vyššej.

Rozhranie Internet – Sieťovým káblom (ethernet) prepojte tento žltý gigabitový konektor (10/100/1000) a káblový/DSL/optický modem širokopásmového internetu. Ak používate tento smerovač ako podradený uzol v systéme siete mesh Wi-Fi, môžete tento port použiť na vytvorenie káblového pripojenia k inému uzlu.

Konektor napájania - Do tohto konektora zapojte napájací adaptér, ktorý je súčasťou tohto zariadenia.

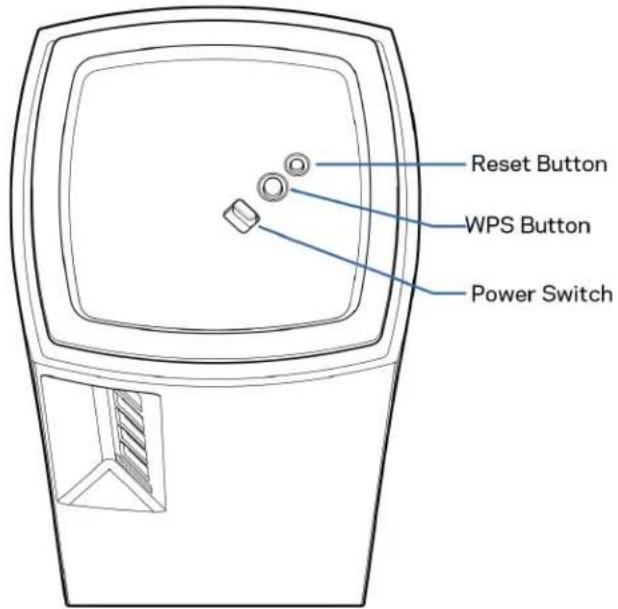

Pohl'ad zospodu

Tlačidlo funkcie WPS (Wi-Fi Protected Setup) – Stlačením pripojte zariadenia podporujúce funkciu WPS.

• Linksys.com/support/Velop
• Pomocník aplikácie Linksys (spustite aplikáciu a kliknite na položku Help (Pomocník) v hlavnej navigačnej ponuke)

Poznámka — Licencie a upozornenia týkajúce sa softvéru tretích strán si môžete pozriet na lokalite http://support.linksys.com/en-us/license. S otázkami alebo požiadavkami týkajúcimi sa zdrojového kódu GPL sa obrátte na http://support.linksys.com/en-us/gplcodecenter.

Inštalácia

DÔLEŽITÉ – Uzly Velop je možné nastaviť ako primárne uzly alebo podradené uzly. Primárny uzol je nutné pripojiť sieťovým káblom (ethernet) k modemu alebo modemovému smerovaču. Po nastavení bezdrôtového pripojenia je možné pripojiť sekundárne uzly k inému uzlu bezdrôtovo alebo použitím sieťových káblov (ethernet).

Ak pridávate tento nový uzol ako nadradený uzol k existujúcemu systému Velop Whole Home Mesh Wi-Fi, obnovte továrenské nastavenia všetkých uzlov a pridajte ich k systému, ked'bude nový uzol nastavený a bude fungovat'.

Stiahnite si aplikáciu Linksys. Táto aplikácia bude potrebná na inštaláciu systému Velop.

Prejdite do obchodu s aplikáciami pre svoje zariadenie a vyhl'adajte Linksys.

Nainštalujte aplikáciu, otvorte ju a postupujte podľa pokynov.

Poznámka -Aplikácia funguje v systémoch iOS 11.4 a novšom a Android 6 a novšom.

Vytvoríte si konto služby Linksys Smart Wi-Fi, także túto aplikáciu budete môčť používať na zobrazenie alebo zmenu nastavení systému Velop z lubovolného miesta s internetovým pripojením.

Služba Linksys Smart Wi-Fi okrem iného umožňuje:

• Zmenit názov a heslo siete Wi-Fi
• Nastavit prístup hostí
- Pripojit zariadenia k sieti Wi-Fi prostredníctvom funkcie WPS
- Blokovat' prístup k internetu použitím rodičovskiej kontroly
- Otestovat’ rýchlost’ pripojenia k internetu

Poznámka - V priebehu inštalácie vám zašleme overovací e-mail. Kliknite na prepojenie v e-maile zo svojej domácej siete.

Stačí len pripojiť napájanie a kábel siete Ethernet, o ostatné sa postará inštalačný proces prostredníctvom aplikácie. Po nadviazaní pripojenia môžete použiť aplikáciu na prispôsobenie siete Wi-Fi pridelením názvu a hesla. Uzly môžete pomenovať aj podľa toho, kde sú umiestnené, aby ste ich mohli identifikovať, ak by sa náhodou vyskytol problém.

Vytlacte si túto stránku a do tabulky si zaznamenajte nastavenia svojej siete Wi-Fi a svojho konta. Túto stránku si uložte na bezpečné miesto.

Názov siete Wi-Fi
Heslo siete Wi-Fi
Heslo správcu
Názov prístupu hostí
Heslo prístupu hostí
Prihlasovací email aplikácie Linksys
Heslo aplikácie Linksys

Nastavenia systému Velop

Použitím aplikácie Linksys môžete zobrazit alebo zmenit nastavenia systému Velop tak, aby bola sieť Wi-Fi bezpečnejšia alebo aby lepšie fungovala so zariadením alebo s hrou. Prístup k nastaveniam je možný odkialkolvek, kde je k dispozícii internetové pripojenie. K nastaveniam máte prístup aj použitím hesla smerovača, ak ste pripojení k domácej sieti, a to aj bez pripojenia k internetu.

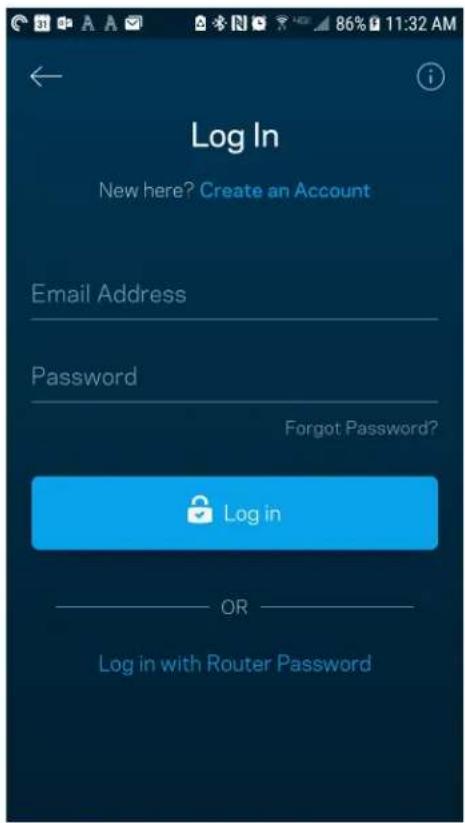

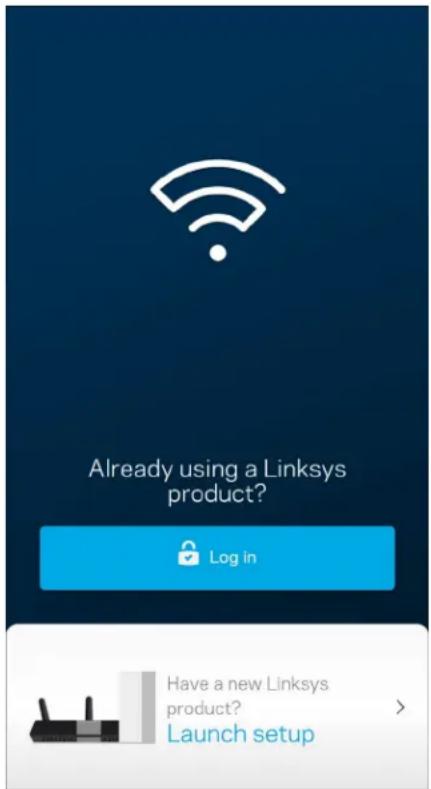

Prihlásenie do aplikácie Linksys

1. Otvorte aplikáciu Linksys.

1. Vložte emailovú adresu, ktorú ste použili pri vytvorení svojho konta.
2. Vložte heslo svojo konta.
3. Klepnite na Log in (Prihlásit sa).

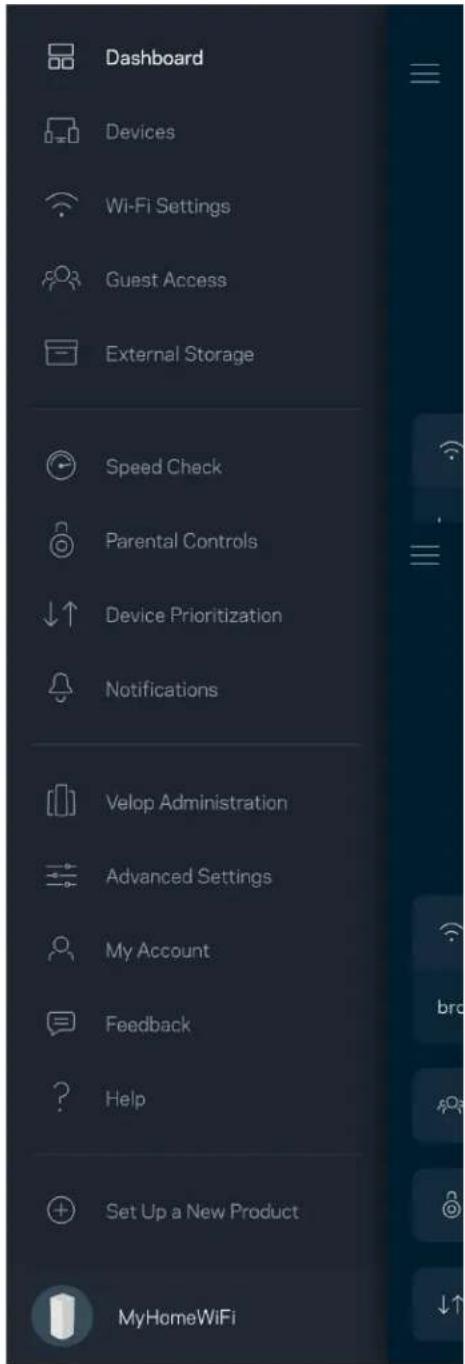

Tabul'a (Dashboard)

Tabuľa poskytuje prehlad o sieti Wi-Fi. Zistite, kolko zariadení je pripojených k systému Velop. Zdielajte heslo siete Wi-Fi a umožnite hostom prístup k svojej sieti Wi-Fi. Tabuľa takisto zobrazuje informácie o zariadeniach chránených rodičovskou kontrolou alebo prioritizovaných pri prístupe k sieti Wi-Fi.

Zobrazte a zmeňte detaily o všetkých zariadeniach pripojených k sieti Wi-Fi. Môžete zobrazit' zariadenia pripojené k hlavnej sieti a hostitel'skej sieti alebo zobrazit' informácie o jednotlivých zariadeniach.

Zobrazenie alebo zmena podrobností o zariadení

V okne Devices (Zariadenia) môžete upravit názvy zariadení a zmenit ikony zariadení. Zariadenia môžete aj prioritizovat, nastavit pre ne rodičovskú kontrolu a zobrazit podrobné informácie o sieti Wi-Fi. Klepnite na zariadenie, ktorého detaily chcete zobrazit.

Nastavenia siete Wi-Fi (Wi-Fi Settings)

Zobrazte alebo zmeňte názov a heslo siete Wi-Fi a pripojte k nej zariadenia použitím funkcie Wi-Fi Protected Setup™.

Pokročilí používatelia môžu zmeniť predvolený typ zabezpečenia a režim siete Wi-Fi. Nemeňte tieto nastavenia, ak nemáte rozsiahle znalosti o sietách Wi-Fi. Funkcia Channel Finder (Vyhlľadania kanála) vyhlľadá najviac otvorené kanály sietí Wi-Fi v danej oblasti, aby sa zaistil najlepší výkon systému Velop. Ak sa vo vašom systéme Velop nachádza viac uzlov, funkcia Channel Finder (Vyhlľadanie kanála) nájde najlepší kanál pre každý uzol.

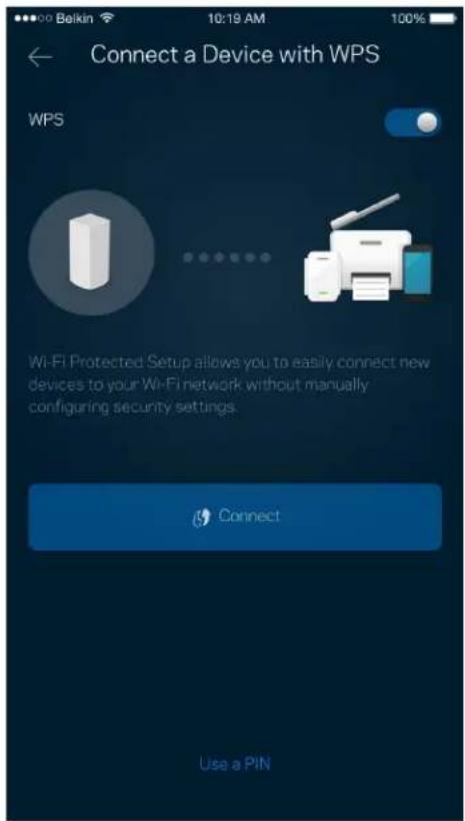

Pripojenie zariadenia prostredníctvom funkcie WPS

Funkcia WPS (Wi-Fi Protected Setup) umožňuje jednoduché pripojenie bezdrôtových zariadení k sieti Wi-Fi bez nutnosti manuálneho vkladania nastavení zabezpečenia.

Použitím funkcie Guest Access (Prístup hostí) umožníte host'om pripojiť sa k internetu, súčasne im však obmedzíte prístup k dálším zdrojom pripojeným k sieti Wi-Fi. Heslo môžete zaslať v textovej správe alebo v emaile.

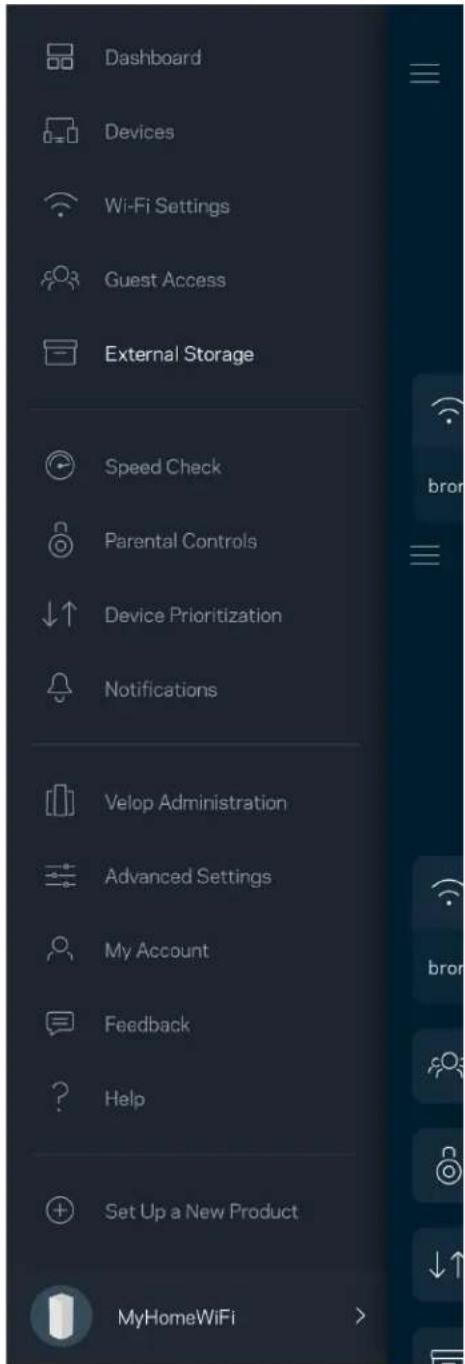

Pozrite, ku ktorému uzlu je pripojené externé úložisko, zistite množstvo zostávajúceho priestoru a aktivujte overovanie nastavením mena používatel'a a hesla. (Len ak je v rozhraní USB uzla zapojená

pamăťová jednotka.) Pri odpájaní poklepte na Eject Eject △ (Vysunúť), aby nedošlo k strate dát.

Spustite kontrolu rýchlosti a overte, či rýchlost internetového pripojenia dosahuje zmluvné hodnoty. Kontrola rýchlosti takisto pomáha pri prioritizácii zariadení (Device Prioritization), pretože výsledky určujú, ako sa sieť Wi-Fi distribuje prioritizovaným zariadeniam.

• Rýchlost' stahovania (download) vyjadruje rýchlost' prenosu obsahu z internetu do systému Velop.
• Rýchlost odovzdávania (upload) vyjadruje rýchlost odosielania obsahu do siete internet.

Poznámka - Na rýchlost internetového pripojenia má vplyv mnoho faktorov vrátane typu konta ISP (poskytovatel'internetových služieb), prenosu dát po internete v lokálnom alebo celosvetovom meradle a počet zariadení vo vašej domácnosti, ktoré práve zdiel'ajú internetové pripojenie.

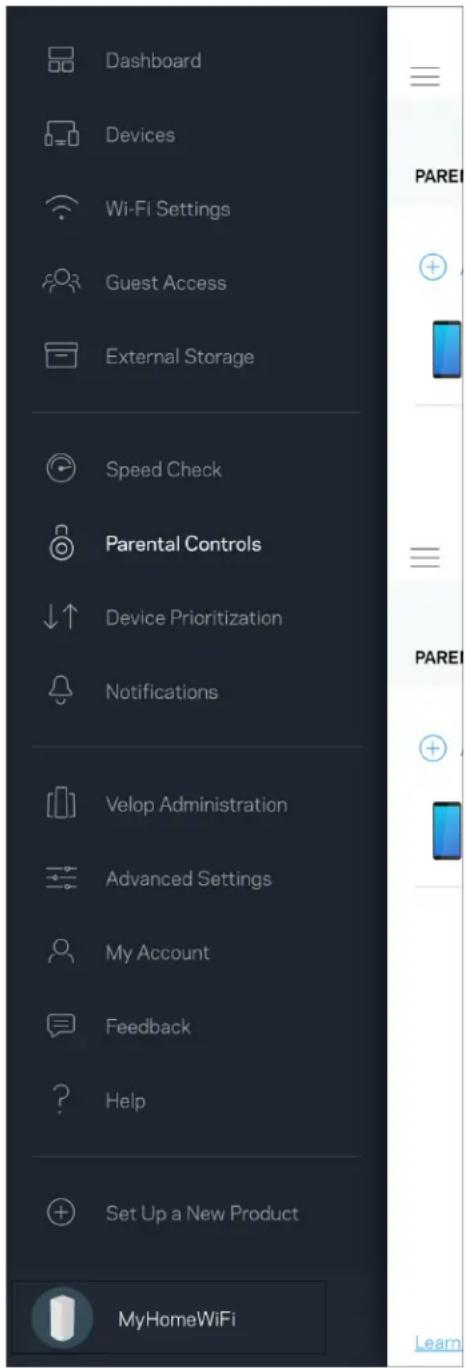

Rodičovská kontrola (Parental Controls)

Funkcia rodičovskiej kontroly umožňuje sledovať, kedy sú vaše deti online a akým aktivitám sa na internete venujú. Môžete pozastaviť internet pre špecifické zariadenia alebo môžete zablokovať špecifické webové lokality.

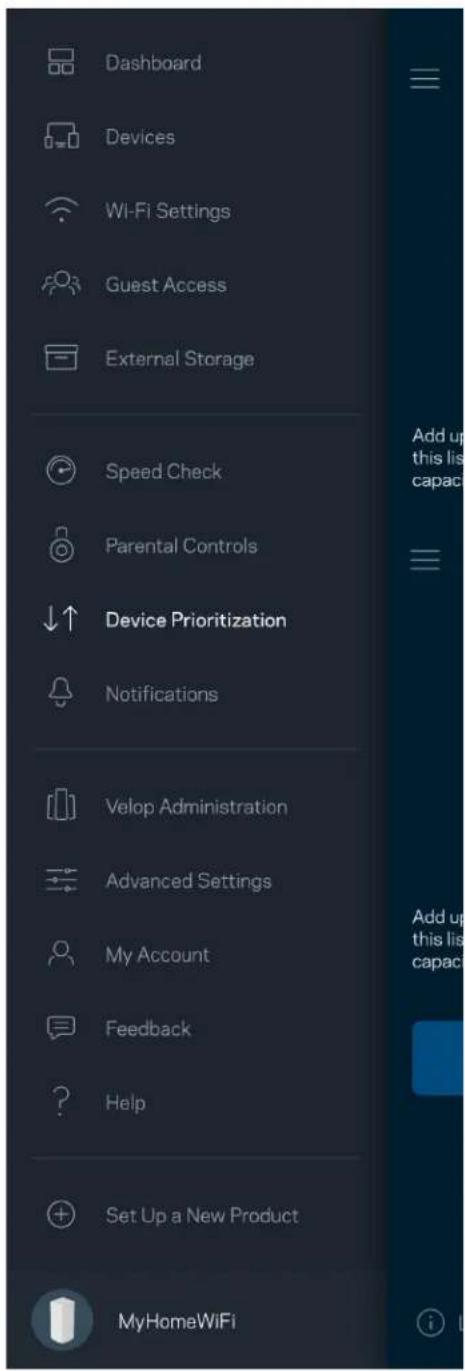

Zvolte maximálne tri zariadenia, ktoré budú mať prioritný prístup k internetu. Tieto zariadenia - pripojené káblom alebo bezdrôtovo - budú mať vždy najlepší prístup k internetu. Systém Velop spustí kontrolu rýchlosti, aby určil najlepšie rozdelenie siete Wi-Fi prioritizovaným zariadeniam. Ostatné zariadenia budú využívať zvyšnú kapacitu. Prioritizované zariadenia sa zobrazia na tabuli (Dashboard).

Oznámenia (Notifications)

Ak máte viac uzlov, systém Velop vás môže informovať o výpadkoch sekundárnych uzlov v rámci systému. Sekundárne uzly sú uzly, ktoré nie sú pripojené k modemu káblom. Aby vás na to systém Velop mohol upozornit, musíte v nastaveniach mobilného zariadenia zapnút tieto oznámenia.

V okne správy systému Velop (Velop Administration) môžete zmeniť heslo správcu a pomôcku (hint) a zistiť rozličné identifikátory (číslo modelu, sériové číslo, adresu IP) všetkých uzlov v sieti Wi-Fi.

Vyjadrite súhlas s automatickým zasielaním správ o chybách do spoločnosti Linksys a pomôžte nám zlepšiť funkcie pripojenia k sieti Wi-Fi. Konkrétne problémy môžete spoločnosti Linksys ohlásiť aj manuálne.

S opisom problému sa budú odosielat nasledujúce informácie:

Verzia aplikácie	Typ prihlásenia ( cloud: zobrazenie priradenej emailovej adresy, lokálne: zobrazenie „Správca Velop“)
Model zariadenia	Typ pripojenia WAN (zobrazenie Wi-Fi alebo ethernet)
Verzia operačného systému zariadenia	Čas: dátum ( mesiac/deň/rok, čas, časové pásmo)

Pokročilé nastavenia (Advanced Settings)

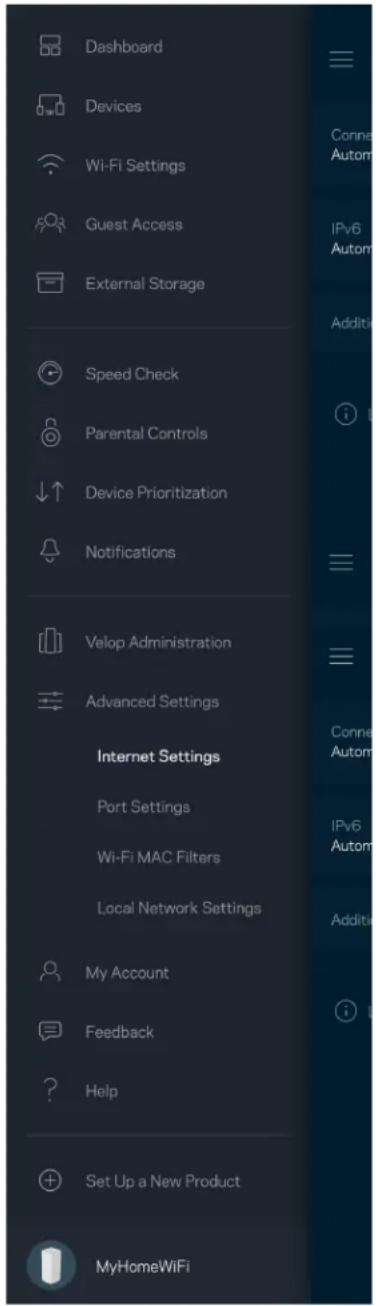

Nastavenia internetu (Internet Settings)

Môžete si zvolit, ako sa systém Velop pripojí k internetu. Predvolenou volbou je Automatic Configuration - DHCP (Automatická konfigurácia - DHCP). Ďalšie typy pripojenia závisia od poskytovateľa internetových služieb alebo od toho, akým spôsobom chcete využívať systém Velop. Pokročilí používatelia môžu volbou Additional Settings (Ďalšie nastavenia) naklonovať adresy MAC a nastaviť hodnotu MTU (maximálna jednotka prenosu).

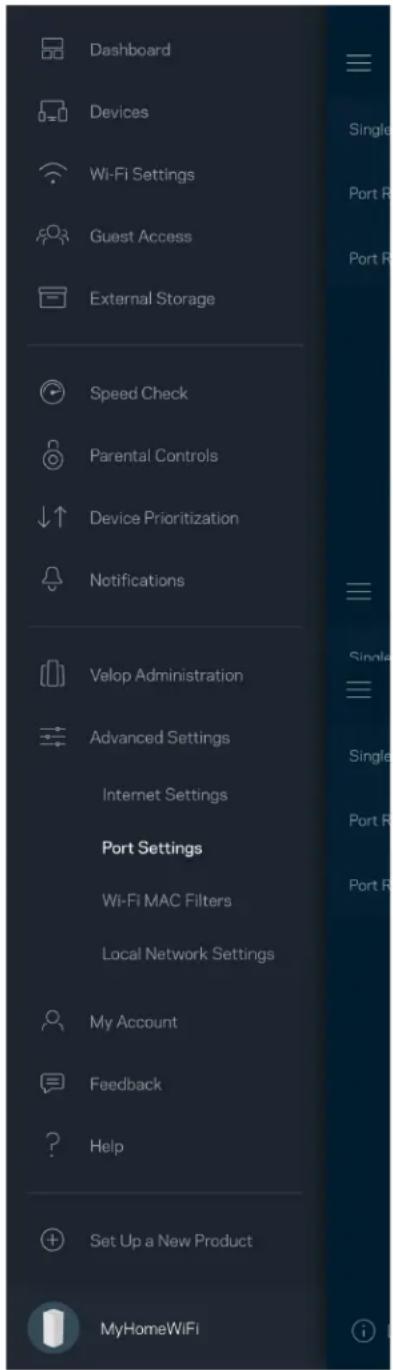

Port forwarding (Presmerovanie portov) - pre jediný port, viac portov alebo rozsah portov - odosiela prichádzajúce dáta na špecifickom porte alebo špecifických portoch do špecifického zariadenia alebo portu vo vašej sieti Wi-Fi. Pri spustení rozsahu portov systém Velop sleduje špecifické čísla portov odchádzajúcich dát. Systém Velop si pamätá adresu IP zariadenia, ktoré požaduje dáta, także pri vrátení sa požadované dáta smerujú priamo do príslušného zariadenia.

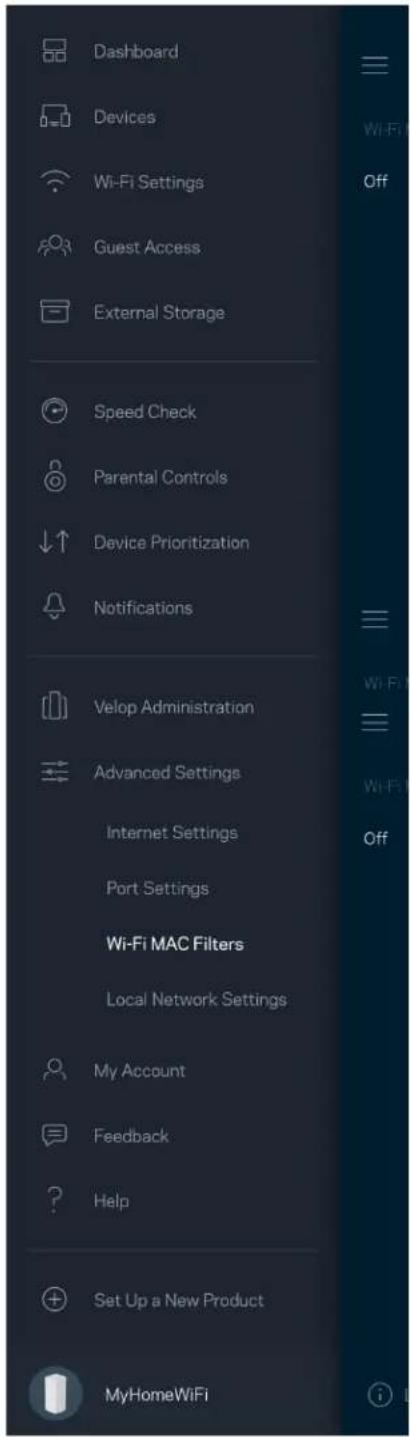

Každé sietové zariadenie má jedinečnú 12-znakovú adresu MAC (riadenie prístupu k médiám). Môžete vytvorit' zoznam adries MAC a regulovať, ako môžu zariadenia využívať sieť Wi-Fi.

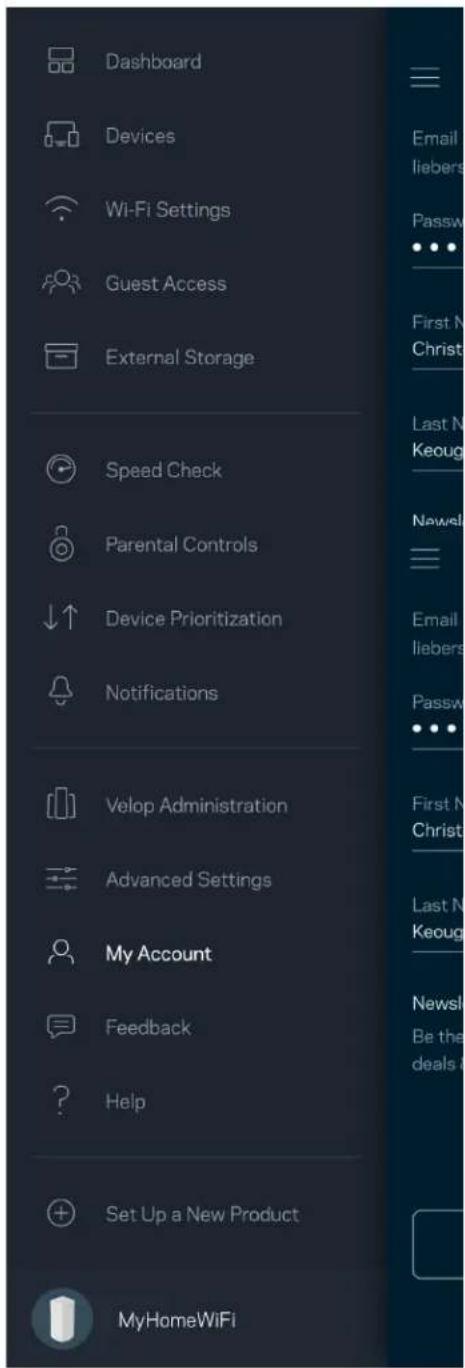

Zmeňte heslo aplikácie Linksys a prihláste sa na odber noviniek a špeciálnych ponúk spoločnosti Linksys.

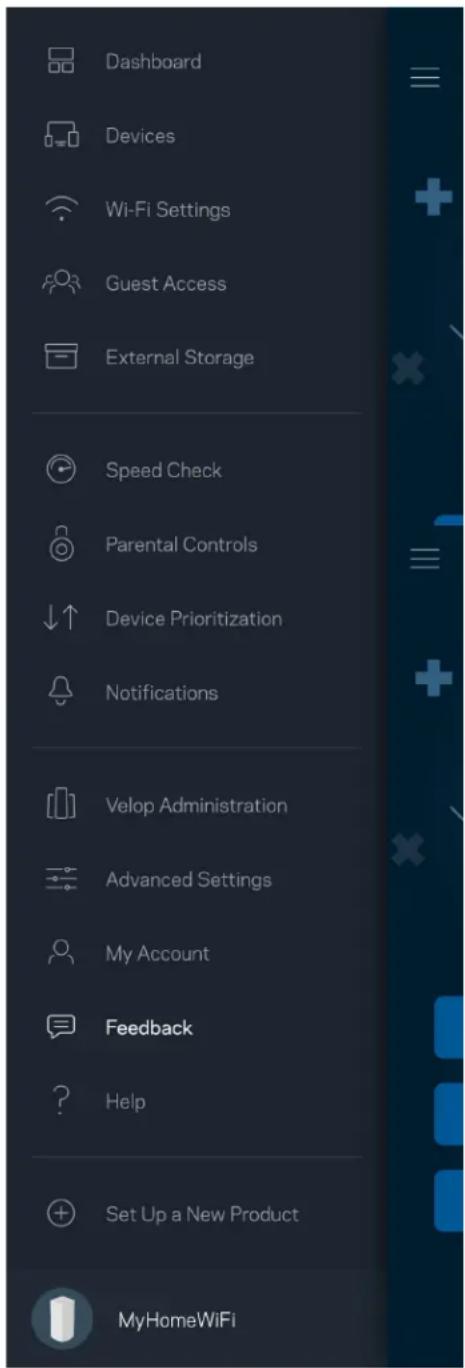

Tu môžete vyjadriť svoj názor. Ohodnotte aplikáciu v obchode s aplikáciami, zašlite nám návrhy alebo oznámte problémy, ktoré vám bránia naplno využívať naše produkty.

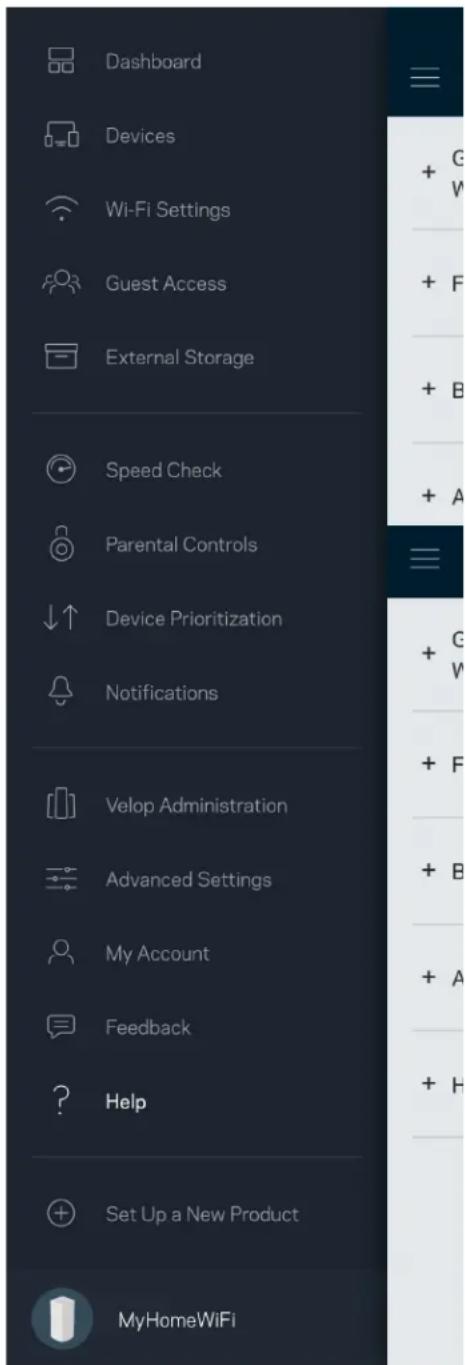

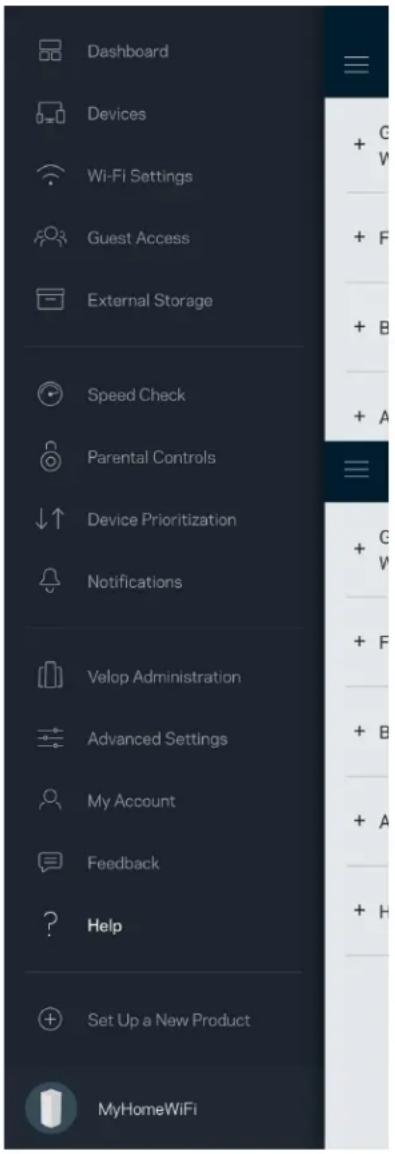

Máte problémy s aplikáciou? Potrebujete viac informácií o niektorej funkcii? Klepnite na volbu Help (Pomocník) a získate viac informácií.

Aj ked'nie ste pripojení k internetu, môžete využívať prístup k systému Velop. Pripojte sa k svojej sieti Wi-Fi, spustite aplikáciu Linksys a klepnite na možnosť Log in with Router Password (Prihlásit' sa s heslom smerovača) v spodnej časti okna. Ak však nie ste online, nebudete mať prístup k svojmu kontu Linksys Wi-Fi.

Heslo správcu systému Velop

Počas inštalácie sme vytvorili bezpečné heslo správcu. Ak ho chcete zmenit, klepnite na možnost Velop Administration (Správa Velop) a Change Velop Password and Hint (Zmenit heslo Velop a pomôcku).

Ak nejaká osoba zmení heslo správcu, budeme vás o tom informovať emailom, aby sa zaistila bezpečnosť vášho systému Velop.

Obnovenie výrobných nastavení

Obnovenie výrobných nastavení systému Velop by nemalo byť nikdy potrebné – ide o velký zásah do nastavení. Obnovenie výrobných nastavení vráti systém Velop do stavu, v akom ste ho vybrali z balenia – musíte teda nanovo absolvovať celý proces inštalácie. Vymažú sa všetky nastavenia, ktoré ste vykonali pri inštalácii a aj po nej – názov siete Wi-Fi, heslá, typ zabezpečenia a pod. Všetky bezdrôtové zariadenia budú odpojené od siete Wi-Fi.

Resetovanie systému Velop:

- Skontrolujte, či je uzol pripojený k elektrickej sieti a zapnutý, a potom podržte stlačené tlačidlo Reset na spodnej strane uzla. Indikátor na vrchnom paneli uzla sa rozsvieti červeno a blikajúc pomaly zhasne. Tlačidlo resetovania uvolnite až potom, ked'indikátor zhasne a opät sa jasne rozsvieti červeno.

Technické údaje

Linksys Velop

Názov modelu	Velop (Tri-Band)
Číslo modelu	MX5300
Rýchlost' portov	10/100/1000 Mb/s
Frekvencia signálu	2,4 GHz a 5 GHz
Počet antén	13 (interné)
Rozhrania	USB 3.0, ethernet, internet, napájanie
Tlačidlá	Hlavný vypínač, WPS, Reset
Indikátor	Jeden, viacfarebný na informovanie o napájaní a stave
Zabezpečenie	WPA2-Personal, WPA3-Personal
Bezpečnostný klúč	Šifrovanie max. 128-bit.

Fyzické

rozmery	4,45 palca x 4,45 palca x 9,57 palca
Hmotnost zariadenia	1,58 kg
Napájanie 12 V, 4 A
Certifikácia	FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac, draft 802.11ax)

Prevádzková teplota 32° až 104° F (0 až 40 °C)

Skladovacia teplota -4° až 140° F (-20 až 60 °C)

Prevádzková vlhkost Relatívna vlhkost 10 % až 80 %, nekondenzujúca

Skladovacia vlhkost 5 % až 90% nekondenzujúca

Poznámky:

Regulačné informácie, informácie o záruke a bezpečnostné informácie nájdete na Linksys.com/support/Velop.

Špecifikácie sa môžu zmenit bez predchádzajúceho upozornenia.

Maximálny výkon je odvodený od špecifikácií normy IEEE 802.11. Skutočný výkon sa môže líšit, vrátane poklesu kapacity bezdrôtovej siete, dátového toku, rozsahu a pokrytia. Výkon závisí od mnohých faktorov, podmienok a premenných vrátane vzdialenosti od prístupového bodu, objemu sieťovej prevádzky, stavebných materiálov a konštrukcie budovy, použitého operačného systému, kombinácie použitých bezdrôtových produktov, interferencie a iných nepriaznivých podmienok.

Navštívte oceňované centrum technickej podpory linksys.com/support/Velop.

BELKIN, LINKSYS a mnohé iné názvy produktov a logá sú obchodnými známkami skupiny spoločností Belkin. Uvedené obchodné známky tretej strany sú majetkom príslušných vlastníkov.

© 2019 Belkin International, Inc. a/alebo jej dcérske spoločnosti. Všetky práva vyhradené.
